Периодичность регулировки клапанов рено логан

Об истории разработки и конструктивных особенностях агрегатов

Мотор 1.6 и 16-клапанный имеет отличия от самых новых модификаций, ими является отсутствие механизма регулирования фаз газораспределения, такое устройство двигателя существенно снизило динамические возможности автомобиля. Но в числе преимуществ осталась отменная ремонтопригодность и долговечность, то есть повышенный ресурс двигателя, благодаря простым конструктивным решениям от производителя.

• увеличился объем цилиндров (мотор 1.6 л.), что дало возможность прирастить мощность в паре с моментом и улучшить динамические характеристики модели;
• на 11% повысилась отдача агрегата (до 82 «лошадок» у 8-клапанной версии), такое устройство двигателя привело к росту момента до отметки в 132 Нм;
• претерпела корректив система охлаждения (необходимость данной доработки вызвана приростом мощности мотора);
• кардинальных конструктивных изменений контур охлаждения не получил, а его элементы доработаны с целью достичь большей производительности, для чего были интегрированы некоторые новые компоненты, что привело к повышению ресурса и эффективности функционирования системы, особенно на критических режимах работы;
• прирост мощности до 102 л. с. достигнут благодаря применению в узлах цилиндропоршневой группы и клапанном механизме новых компонентов:
• число клапанов возросло вдвое (с 8-ми до 16-ти), что обеспечило лучшее наполнение камер сгорания смесью и привело к приросту мощности и динамических возможностей;
• существенно увеличился ресурс мотора из-за использования деталей из новых, более прочных сплавов;
• после применения ранее указанных конструктивных решений в обновленных моторах разработчикам Рено Логан удалось достичь существенной топливной экономичности:
• 1.5 литра на дистанции 100 км на мотор 1.6 с 16-клапаннами;
• 1.0 литр в случае с 8-клапанными версиями двигателей.

Все эти новшества позволили в существенной степени сделать мотор 1.6 л. более современным (особенно 16-клапанную версию), ресурс двигателя стал более высоким. Хотя прогрессивных и инновационных конструктивных решений разработчиками применено не было, данная модернизация двигателей для Рено Логан все равно позволила привлечь к обновленной модели многочисленную армию новых потенциальных клиентов. Кроме конструктивных нововведений, эти агрегаты стали соответствовать требованиям стандартов по экологии Евро-5. В дальнейшем производитель моделей Renault Logan запланировал вывести устройство двигателя на уровень соответствия стандартам Евро-6/7.

Обновление 1.6-литрового агрегата не ограничилось только применением 16-клапанного механизма головки блока. Достижение прироста тягово-мощностных характеристик было осуществлено благодаря существенным преобразованиям, в числе которых присутствуют:

• повышение уровня производительности впускной и выпускной систем, что явилось необходимой мерой для вывода моторов на передовой уровень экологического стандарта;
• применение новых элементов в контуре охлаждения, что позволило ощутимо улучшить эффективность ее функционирования;
• замена генератора на вариант повышенной производительности для модели Рено Логан, что обеспечило возможность справляться с возросшими на этот узел нагрузками (теперь мощность варьирует от комплектации модели)

Пошаговая инструкция по проведению регулировки

В моделях с 16 клапанами регулировка не требуется, так как в них данная процедура выполняется гидрокомпенсаторами в автоматическом режиме. Необходима регулировка клапанов Рено Логан, имеющим 8 клапанов в четырехцилиндровом моторе.

Проводится процедура при полностью охлажденном моторе. В противном случае из-за расширения металла результат замеров будет не информативным и понадобится повторный ремонт.

Для быстрого охлаждения можно использовать обычный домашний вентилятор. Если такой возможности нет, необходимо оставить автомобиль с выключенным двигателем на ночь. После 12 часового простоя можно приступать к измерению зазоров и устранению несоответствий.

Прежде чем начинать ремонт, нужно убедиться, что натяжение ремня ГРМ находится в пределах нормы. При отклонении от стандарта необходимо подтянуть или ослабить ремень до нужных параметров.

Освободить доступ к крышке головки блока цилиндров. Для этого следует снять корпус воздушного фильтра. Процедура проводится с использованием отвертки и ключа на 10. Сам фильтр при необходимости продувают сжатым воздухом или меняют на новый.

Чтобы демонтировать фильтр, нужно отсоединить патрубок воздухозаборника и выкрутить четыре удерживающих корпус винта. Далее аккуратно приподнимают фильтр. Образовавшийся проем позволяет отсоединить трубку адсорбера и снять шланг сапуна. Фильтрующий элемент откладывают в сторону недалеко от области ремонта.

К следующему этапу необходимо отнестись с максимальной серьезностью. Именно он обеспечивает безопасность дальнейших манипуляций

Следует осторожно снять фиксаторы высоковольтных проводов со свечей. Затем открепить разъем модуля зажигания и шланг вентиляции картера

Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ

Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха

Осторожно отвести с места проведения процедуры шланг адсорбера и убрать провода с края клапанной крышки, освобождая к ней доступ. Тщательно удалить всю пыль и мелкий сор при помощи сжатого воздуха

Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки

Это предотвратит попадание инородных тел в механизм газораспределения после открытия крышки.

Трубчатым ключом, нужно выкрутить 4 болта, удерживающих крышку клапанной системы. Затем аккуратно снять ее и отложить в сторону.

Машину нужно поставить на ручник и включить пятую передачу. Установить домкрат позади правого переднего колеса. Привести устройство в положение, при котором колесо окажется вывешенным.

Вручную неторопливо прокрутить поднятое колесо. При этом нужно внимательно контролировать момент, когда появится буква F на шестерне распределительного вала (нужно контролировать клапаны первого цилиндра). Это период наибольшего удаления кулачка от рабочей части рычага.

На данном этапе следует максимально ослабить контргайку регулировочного болта. Болт необходимо зафиксировать пассатижами, предотвратив незапланированное проворачивание. Разместить щуп нужного размера в свободном пространстве между краями клапана и регулировочного винта.

Зафиксировав контргайку, предотвращая проворачивание, плоскогубцами затянуть болт. Затягивать необходимо до момента, пока щуп еще двигается в зазоре, но уже с незначительным усилием.

Зафиксировав болт, поджать контргайку. Проверить, как двигается щуп в зазоре. Если инструмент основательно зажат или перемещается слишком легко, повторить предыдущий шаг. Нужно добиться, чтобы щуп можно было передвигать, прикладывая лишь небольшое усилие.

При финальной затяжке регулировочный болт может немного приподниматься (на доли мм). Это нужно учитывать при проведении процедуры.

Если отрегулировать клапаны не удается, стоит провести ревизию на предмет выработки. Для этого выкручивают болт и внимательно осматривают рабочую поверхность. Если присутствует значительная впадина, болт необходимо заменить на новый, так как провести качественную регулировку не удастся. Также стоит осмотреть резьбу на деталях регулировочного узла. Возможно, и там что-то нуждается в срочной замене.

Проворачивая колесо, последовательно изменяют положение распределительного вала и повторяют процедуру на других клапанах.

Запустить двигатель и проверить качество регулировки. Контроль проводится в разных режимах. Во время работы не должно наблюдаться посторонних шумов, постукиваний или вибраций.

Полезные советы

Чтобы сделать процесс регулировки клапанов Renault Logan более простым и эффективным, следует придерживаться простых рекомендаций:

1. После того, как снята крышка, нужно найти особую метку, сделанную эмалевой краской. Она поможет определить, находится ли цилиндр в должном положении. Если отметка направлена вверх, цилиндр находится в верхней мертвой точке. Переместить отметку в нужную позицию можно при помощи вращения вывешенного колеса.
2. Каждые пол оборота правого колеса выставляют в нужное положение определенный цилиндр. При прокручивании колеса в направлении движения автомобиля последовательно регулируют первый, четвертый, второй и третий цилиндры. Расчет начинается со стороны маховика.
3. Убедиться, что поршень находится в нужной позиции, можно, если открутить свечу и провести тест алюминиевой проволокой.

Рено МСV 1,6 8V регулировка тепловых зазоров клапанов

Иногда бывает, что появляется слишком большой зазор; в этом случае для измерения зазора воспользуйтесь более толстым щупом. В соответствии с порядком зажигания 1—3—4—2 проверьте следующий цилиндр, то есть третий.

Для этого проверните двигатель на пол-оборота. Теперь можно проверять зазор клапанов 3-го цилиндра. Для регулировки клапанов сверху в стаканные толкатели вкладываются шайбы различной толщины.

Клуб автолюбителей Рено Логан • Просмотр темы — регулировка клапанов своими руками.

Для замены регулировочных шайб необходим специальный инструмент. С его помощью толкатели утапливаются и затем вынимаются регулировочные шайбы. Регулировочные шайбы можно приобрести в магазинах, торгующих запасными частями для Renault. Поршень больше не находится в положении ВМТ.

Клапаны при этом не входят в соприкосновение с поршнем. Для облегчения замены регулировочных шайб оба стаканных толкателя регулируемого цилиндра прокручивайте до тех пор, пока паз не будет направлен вперед. Установите прижимное устройство между кулачками регулируемого цилиндра, при этом оба стаканных толкателя будут нажаты одновременно.

Тонкой отверткой или плоскогубцами выньте регулировочную шайбу. Регулировочная пластинка должна лежать надписью указывающей ее размер вниз в стаканном толкателе.

Если шайба вложена неправильно, то ее размеры не будет видно. В этом случае дальнейшую регулировку можно производить только с помощью микрометра в авторемонтной мастерской.

Рассчитайте толщину требуемой шайбы. В связи с популярностью танков компани, руководство Рено даже сменило логотип, поместив в него изображение своего танка. Но танк на эмблеме на долго не задержался, уже в году появилась известная форма алмаза Однако, это не совсем алмаз — это след от того самого танка.

Для регулировки клапанов сверху в стаканные толкатели вкладываются шайбы различной толщины. Иногда бывает, что появляется слишком большой зазор; в этом. Кирилл Метод «полного открытия выпускного клапана»: Столбец A Приведите выпускной клапан цилиндра А в положение полного открытия. Замена масла Рено Клио. Как пользоваться форумом и его возможности. Renault Symbol Проверка и регулировка зазора клапанного механизма Рено Симбол Or sign in with one of these services.

Регулировка клапанов Рено 1,4 v8. Adjusting Renault Kengo Logan Clio Symbol valves 1,4 v8

Пробовал и так и эдак-подстукивает всё равно,плюс пачему то начала подтраивать и перестала набирать тупит Поехал на компъютер-там показало что ГРМ выставлен верно,лямбы все цэлые! Во время первой мировой войны компания успешно производила легкие танки.

В связи с популярностью танков компани, руководство Рено даже сменило логотип, поместив в него изображение своего танка.

Но танк на эмблеме на долго не задержался, уже в году появилась известная форма алмаза Однако, это не совсем алмаз — это след от того самого танка.

Регулировка клапанов Рено 1, 4 v8. Сейчас вроде проблема ушла, так как погода сухая и заправляюсь на приличной заправке.. ПолитЛекс — клубный автосервис. Найти ещё сообщения от Ami. Регулировка зазора предусмотрена только при появлении шумов или после проведения. Регулировка выполняется только на «холодном» двигателе. Снимаем короб воздушного фильтра, отключаем ВВ провода от катушки и снимаем саму катушку у меня 3 торкса на

Необходимый инструмент для работы

Работу по регулировке может проделать самостоятельно каждый автовладелец, но для этого нужно иметь весь необходимый инструмент, а также небольшой багаж знаний. Что касается инструмента то для работы понадобится:

• Шурупы
• Пассатижи
• Рожковые ключи на 10 и 13
• Отвертка

Согласно регламенту в не зависимости от типа двигателя регулировка клапанной системы нужно производить примерно каждые 100 000 километров, но некоторые считают что делать это нужно каждые 60 000 километров. По утверждению автовладельцев если машина работает на газу это может отрицательно сказывается на клапанах, седло начинает просаживаться, в камеру в место горючего материала из-за неправильных зазоров начинает поступать газ.

Стандартные зазоры должны быть:

• У впускных клапанов от 0.1 до 0.15 миллиметров
• У выпускных от 0.25 до 30 миллиметров

Если устанавливаются новые элементы то происходит притирка и зазор тогда должен быть от 0.2 до 0.25 миллиметров. Этот зазор необходим чтобы у металлических деталей во время нагревания компенсировать расширение.

Регулировка клапанов Renault Logan

Автомобили Renault Logan комплектуются силовыми агрегатами двух типов:

• 16-клапанным 1.6 л К4М;
• 8-клапанными 1.4 л K7J и 1.6 л. K7M.

Первый относится к серии DOHC 16V и не требует регулировки, поскольку в его механизме газораспределения используются гидрокомпенсаторы. Что же касается 8-клапанных 1.4 л двигателей, то они построены по схеме SOHC-8V, а это значит, что время от времени придётся контролировать зазоры в приводе клапанов и регулировать их.

Периодичность регулировочных мероприятий

По рекомендациям производителя регулировать зазоры между рычагами и стержнями клапанов следует через каждые 80 тысяч пробега авто. Как показывает практика, заниматься обслуживанием двигателя приходится гораздо раньше – как только цифры на спидометре пройдут отметку в 60 тыс. км. Если же вы эксплуатируете Рено Логан с газобаллонным оборудованием, то периодичность регулировки уменьшается вдвое. Через каждые 30 тыс. км придётся заезжать на сервис и тратить время и деньги. Или же заниматься этим самостоятельно – процедура регулировки проста и под силу даже начинающим автолюбителям.

Зачем регулировать клапана и каким должен быть зазор

Автомобильный двигатель работает в сложном тепловом режиме, поэтому его детали подвержены температурному расширению. Наличие зазора между стержнем клапана и рычагом (коромыслом ) позволяет компенсировать изменение линейных размеров. При этом он не должен быть слишком большим, иначе клапан не будет полностью открываться. Цилиндры будут хуже наполняться горючей смесью, а отработанные газы не смогут вовремя покинуть камеру сгорания. В итоге двигатель не развивает полную мощность, а потребление топлива растёт.

При недостаточном зазоре клапан не закроется, что опять же влечёт за собой потерю мощности, неустойчивую работу силового агрегата и увеличенный расход бензина. И если для впускных клапанов подобная неприятность не влечёт неприятных последствий, то работающие в более сложных условиях выпускные клапаны и их сёдла подвергаются катастрофически быстрому износу.

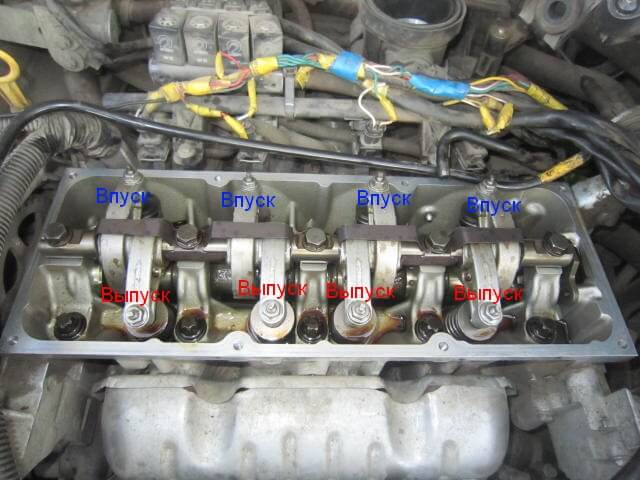

По рекомендациям производителя зазор для впускных клапанов (они находятся со стороны воздушного коллектора) составляет 0.1-0.15 мм, а для выпускных – 0.25 — 0.3 мм. Если же процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов оставляют зазор 0.2-0.25 мм. После того как их тарелки приработаются к сёдлам, параметры придут в норму.

«8» и «16»

Как я писал выше – это считается классическая компоновка. Только второй вариант с «16» или 4–мя клапанами на цилиндр, является более производительным, мощность примерно на 15 – 20 л.с. больше.

Как этого добиваются? По сути, очень просто:

У 8-ми клапанного агрегата, один распределительный вал, который в себе объединяется и впуск и выпуск. То есть и те и другие кулачки, находятся на одном «стержне», если один открывает впуск, то второй находится в противоположном направлении и как бы не работает. Затем они меняются. Здесь небольшая цепь и по сути одна шестерня (или звездочка), фазовращатели на таких моторах применяются крайне редко.

То у 16-ти клапанного варианта, все намного сложнее, но эффективнее. Здесь есть два распределительных вала. Каждый вал работает под свою задачу — есть «впускной» (открывает впускные клапана) и есть выпускной (соответственно выпускные). Усилия распространяются равномерно на два вала, а не на один. Есть такое мнение, что здесь сам клапан немного меньше, чем у «оппонента с одним валом» — возможно, однако нужно сравнивать конкретные модели двигателя.

Зачастую на эти агрегаты устанавливают гидрокомпенсаторы, которые автоматически регулируют тепловой зазор (у восьми клапанного мотора, такое устанавливается крайне редко). ТО есть вам мне нужно регулировать клапана.

Смотрим полезное видео

В итоге из-за увеличенного количества впускных и выпускных отверстий, воздушно-топливная смесь быстрее поступает и быстрее отводится, причем нет излишних механических потерь. Нужно отметить, что на эти варианты зачастую устанавливают фазовращатели, что еще больше повышает эффективность. В итоге и прибавляется мощность в 15 – 20 л.с.

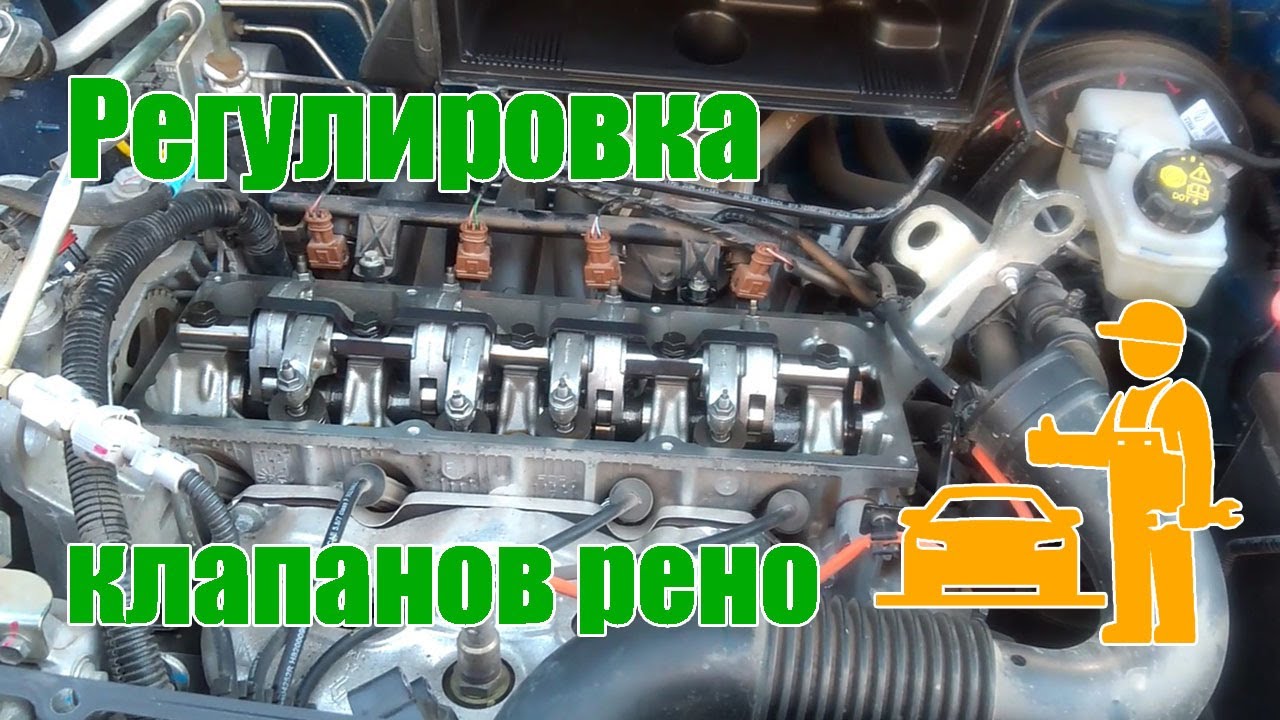

Регулировка клапанов двигателя на Renault своими руками

Регулировка клапанов идентичная на моделях Renault Logan, Simbol, Кангу, Sandero, Лада Ларгус 1,4 8V и 1,6 8V (K7M и K7J). Для того, чтобы начать регулировать клапана двигателя, нужно снять корпус воздушного фильтра и клапанную крышку. Регулировка клапанов производится на холодном двигателе.

Разборка двигателя.

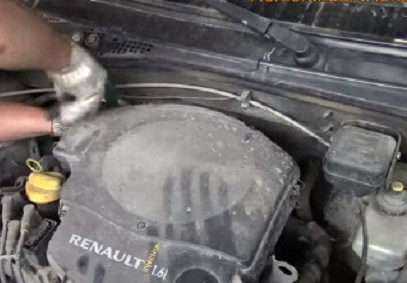

Начинать нужно со снятия корпуса воздушного фильтра.

Откручиваем четыре болта крепления.

Когда корпус воздушного фильтра откручен, аккуратно его приподнимаем и отсоединяем идущий к нему шланг на сапун.

Снимаем воздуховод и отводим его в сторону. Также снимаем шланг со второго сапуна. Отсоединяем броне провода и разъем модуля зажигания.

Также необходимо освободить гофру электропроводов.

Чтобы освободить гофру, нужно разъединить этот хомут.

Провода держатся на двух таких хомутах. Точно также разъединяем второй хомут и отводим провода в сторону. Модуль зажигания снимать с крышки не обязательно. Сейчас у нас есть доступ ко всем болтам крепления клапанной крышки. Перед тем, как их открутить и снять клапанную крышку, необходимо все тщательно продуть сжатым воздухом из компрессора.

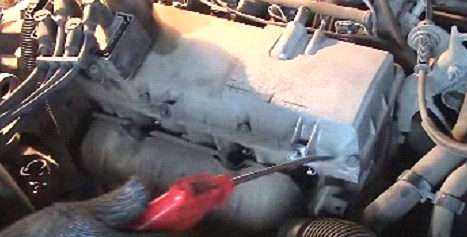

Вначале срываем все болты на клапанной крышке, и после выкручиваем их.

Когда болты выкрученные, оцените их состояние. Если они изношены, замените их. Момент затяжки болтов на клапанной крышке не очень большой, поэтому резьба у них не вытягивается и их можно использовать по долгу.

Когда машина поддомкрачена, у нас есть возможность за колесо переворачивать коленвал и соответственно распредвал до нужного нам положения.

Признаки сбившихся тепловых зазоров

Чтобы вовремя выполнять регулировку, каждому водителю важно прислушиваться к машине. Что требуется регулировка просветов в приводе К7М, говорит громкий четкий стук, который отчетливо слышно, если запустить мотор «холостыми» с закрытым капотом

Если зазоры слишком большие, двигатель не сломается и аварийных ситуаций сам факт не вызовет, но вот клапанный механизм износится в разы быстрее

Что требуется регулировка просветов в приводе К7М, говорит громкий четкий стук, который отчетливо слышно, если запустить мотор «холостыми» с закрытым капотом. Если зазоры слишком большие, двигатель не сломается и аварийных ситуаций сам факт не вызовет, но вот клапанный механизм износится в разы быстрее.

Кроме того, если зазоры впускных клапанов увеличены, ухудшается их пропускная способность и, следовательно, наполнение цилиндров горючим. А это означает, что и мощность движка постепенно снижается.

Если зазоры у выпускных клапанов отсутствуют, помимо неровной работы, а также снижения мощности мотора из-за падения компрессии, есть вероятность, что тарелки данных деталей и их седла обгорят из-за чрезмерного нагрева. Поскольку, если клапан движка К7М не садится плотно в седло, он охлаждается гораздо хуже.

Замена термостата и охлаждающей жидкости Рено Логан

Цена двигателя Renault K7M нового и бу

Минимальная стоимость	25 000 рублей
Средняя цена на вторичке	40 000 рублей
Максимальная стоимость	60 000 рублей
Контрактный мотор за рубежом	500 евро
Купить такой новый агрегат	120 000 рублей

Состояние:	Б У
Комплектация:	двигатель в сборе
Рабочий объем:	1.6 литра
Мощность:	75 л.с.

* Цена на данный двигатель указана справочно

Видео о капитальном ремонте как раз такого мотора

Все тексты написаны мной, имеют авторство Google, занесены в оригинальные тексты Yandex и заверены нотариально. При любом заимствовании мы сразу же пишем официальное письмо на фирменном бланке в поддержку поисковых сетей, вашего хостинга и доменного регистратора.

Далее подаем в суд. Не испытывайте удачу, у нас более тридцати успешных интернет проектов и уже дюжина выигранных судебных разбирательств.

Источник

Зачем регулировать клапана и каким должен быть зазор

Двигатель автомобиля работает в сложном тепловом режиме, поэтому его детали подвержены тепловому расширению. Наличие зазора между штоком клапана и рычагом (коромыслом) позволяет компенсировать разброс линейных размеров. При этом он не должен быть слишком большим, иначе клапан не откроется полностью. Цилиндры будут меньше заполняться горючей смесью и выхлопные газы не смогут вовремя покинуть камеру сгорания. В результате двигатель не развивает всю свою мощность и увеличивается расход топлива.

При недостаточном зазоре клапан не закроется, что снова приводит к потере мощности, нестабильной работе силового агрегата и увеличению расхода бензина. И если такая неприятность не приведет к неприятным последствиям для впускных клапанов, выпускные клапаны и их седла, работающие в самых тяжелых условиях, подвержены быстрому катастрофическому износу.

Согласно рекомендациям производителя зазор для впускных клапанов (расположенных сбоку от воздуховода) составляет 0,1-0,15 мм, а для выпускных клапанов — 0,25-0,3 мм. Если процедура проводится после замены деталей газораспределительного механизма, то для новых выпускных клапанов остается зазор 0,2-0,25 мм. После того, как их пластины будут подогнаны под седла, параметры вернутся к нормальным.

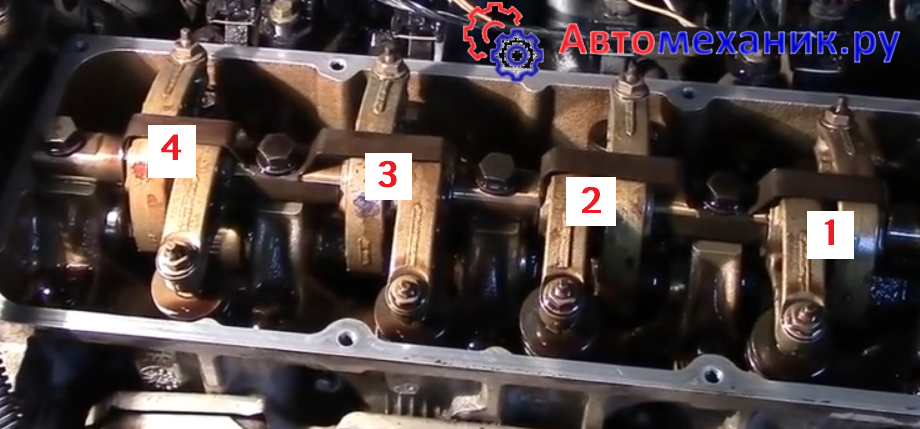

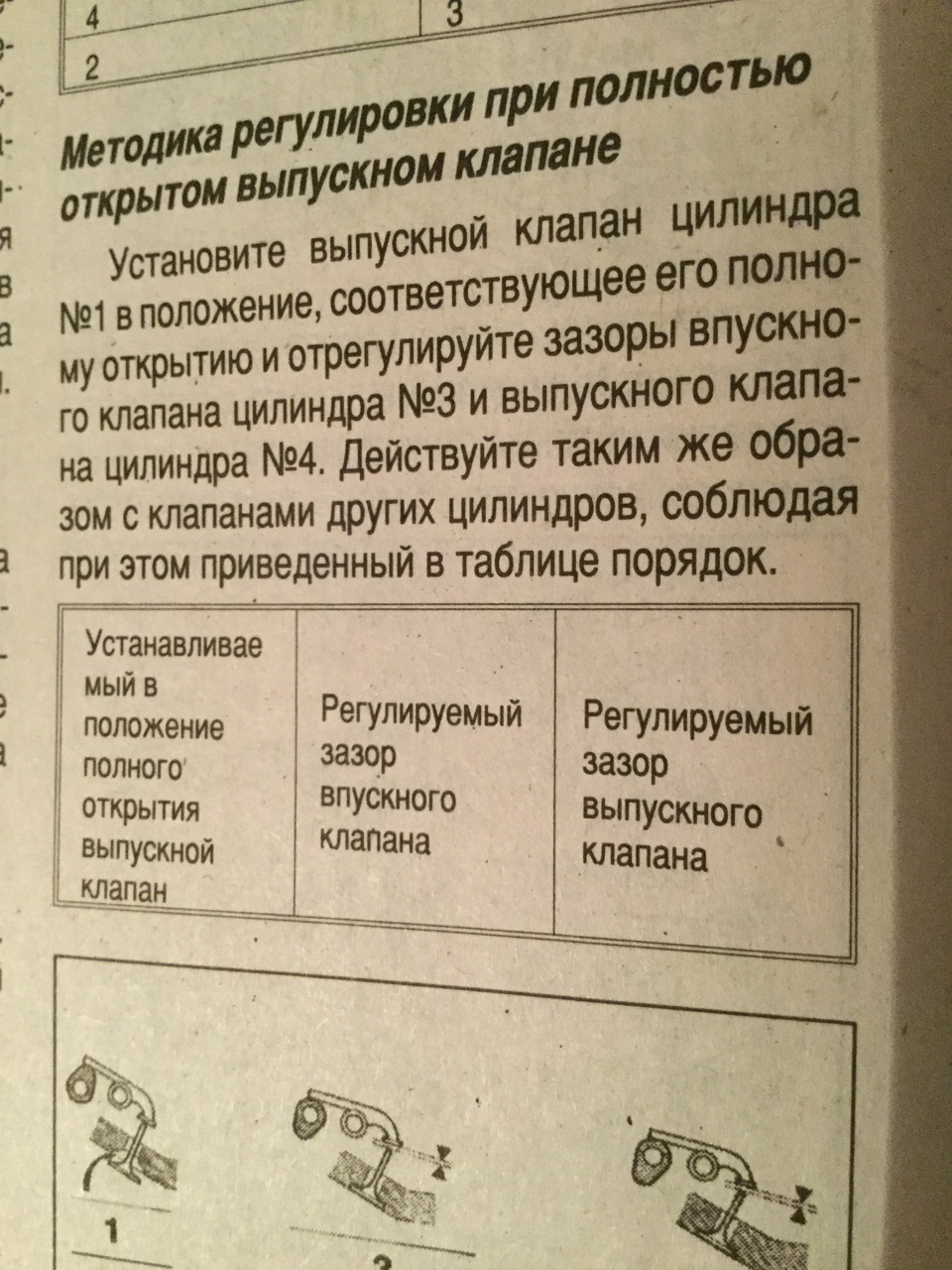

Порядок регулировки двигателя Рено Логан.

То есть после регулировки первого цилиндра

регулируется третий цилиндр.

Потом четвертый цилиндр.

Второй цилиндр регулируется в последнюю очередь.

При переходе с одного цилиндра на другой. Коленчатый вал должен повернуться на половину своего поворота на 180 градусов. Проще говоря, поршень первого цилиндра поднимется в нижнюю мертвую точку, а поршень третьего цилиндра — в ВМТ при сжатии. Это повернет распределительный вал на четверть оборота. Кулачки распределительного вала цилиндра 3 будут направлены вниз от вала коромысла.

Затем поворачиваем коленвал для регулировки 4-го цилиндра. И вал, наконец, поворачивают, чтобы отрегулировать 2-й цилиндр.

Точнее, поршень доводится до ВМТ при помощи металлической штанги или отвертки. Но хватит, чтобы кулачки опустились.

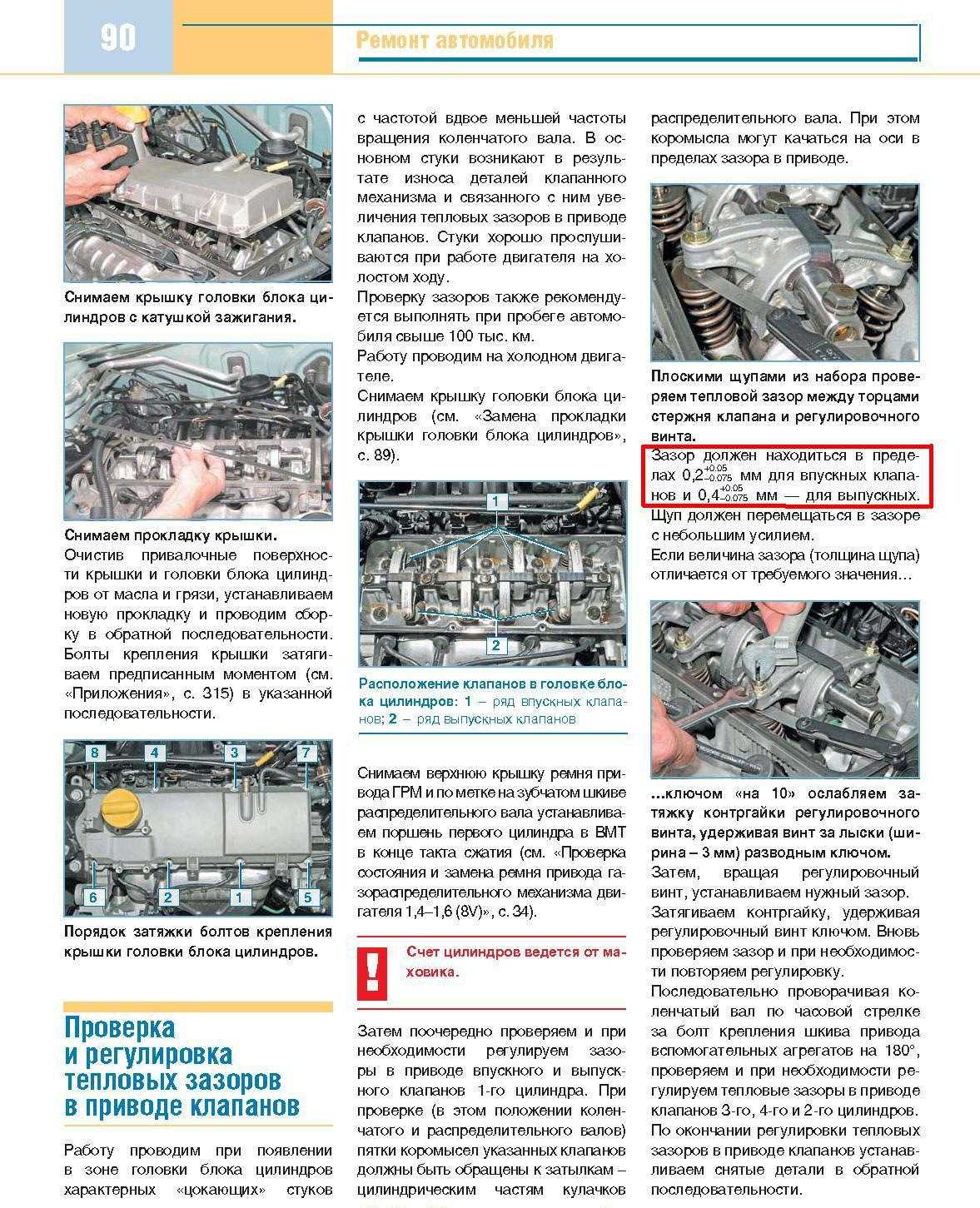

5.6. Регулировка зазоров в приводе клапанов

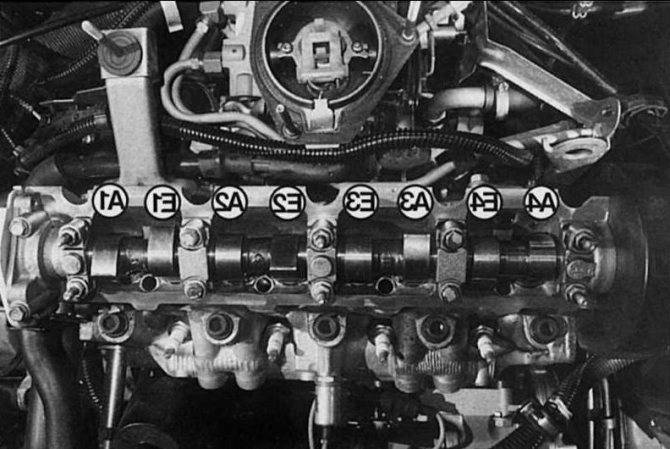

Для компенсации теплового расширения клапана конструктивно задается зазор между торцом стержня клапана и регулировочным болтом, ввернутым в одно из плеч коромысла привода клапана. При увеличенном зазоре клапан не будет полностью открываться, при уменьшенном – полностью закрываться.
О необходимости регулировки зазоров в приводе клапанов свидетельствует отчетливый громкий стук, слышный при работе двигателя на холостом ходу с места водителя при закрытом капоте. Увеличенные зазоры не приводят к аварийным поломкам двигателя, но вызывают усиленный износ деталей клапанного механизма. Помимо этого при увеличенных зазорах впускных клапанов ухудшается наполнение цилиндров горючей смесью и, как следствие, снижается мощность двигателя. При полном отсутствии зазоров у выпускных клапанов, помимо неровной работы и снижения мощности двигателя из-за уменьшения компрессии в цилиндрах, возможно обгорание тарелок этих клапанов и их седел из-за перегрева, так как не садящийся плотно в седло клапан плохо охлаждается.

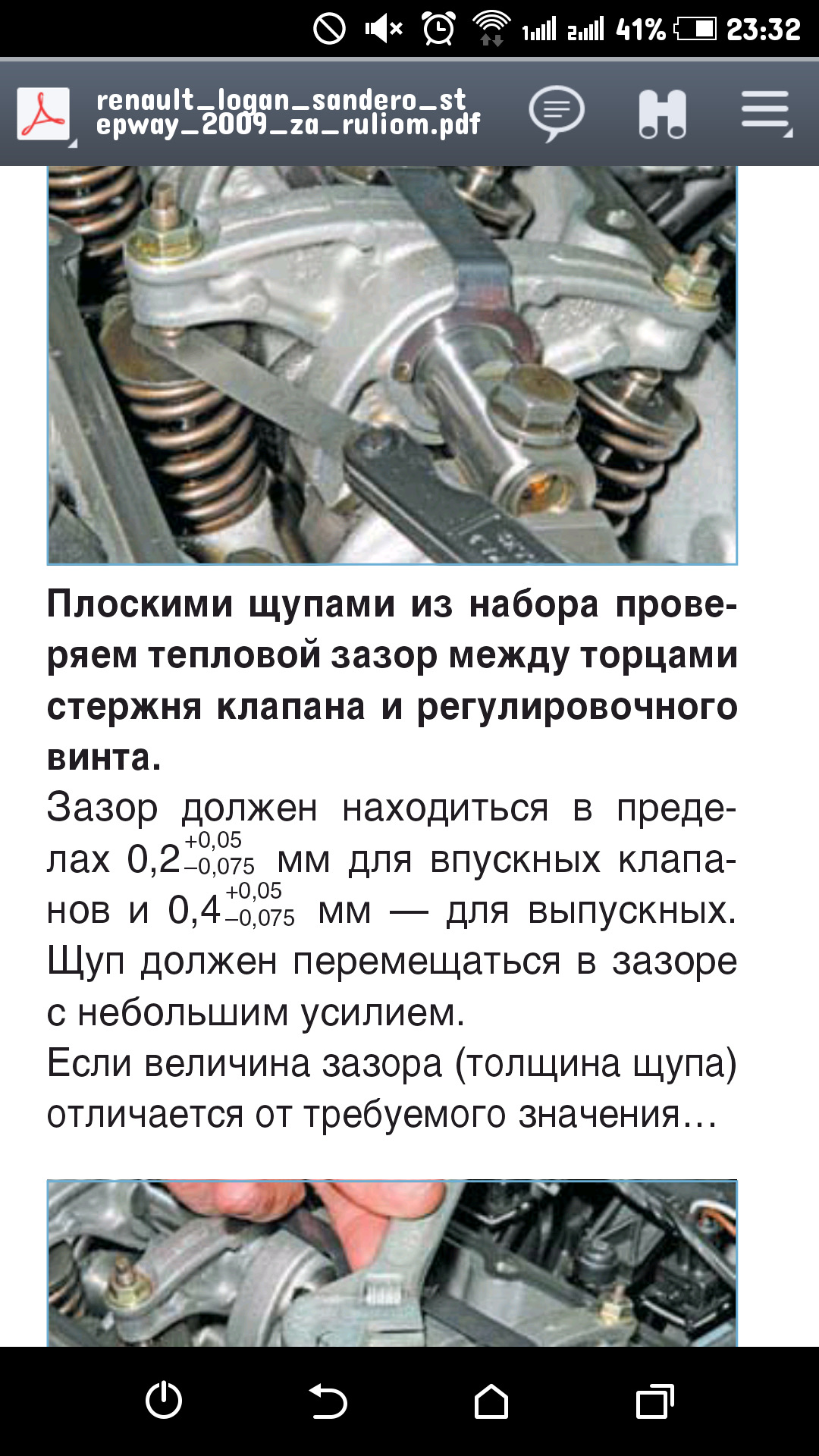

Зазор измеряют на холодном двигателе (при +20 °С) между торцами стержня клапана и регулировочного болта при полностью закрытом клапане. Номинальный зазор для впускных клапанов 0,10–0,15 мм, для выпускных – 0,25–0,30 мм.


ПРИМЕЧАНИЕ После замены клапанов при первоначальной регулировке для выпускных клапанов нужно установить несколько уменьшенный зазор, равный 0,20–0,25 мм.

Перед началом регулировки обязательно проверьте и при необходимости отрегулируйте натяжение ремня привода газораспределительного механизма (см. «Замена и регулировка натяжения ремня, замена натяжного ролика привода газораспределительного механизма»).
Вам потребуются: все инструменты, необходимые для снятия крышки головки блока цилиндров, а также ключ «на 10», пассатижи, набор плоских щупов.

1. Снимите крышку головки блока цилиндров (см. «Замена прокладки крышки головки блока цилиндров»).

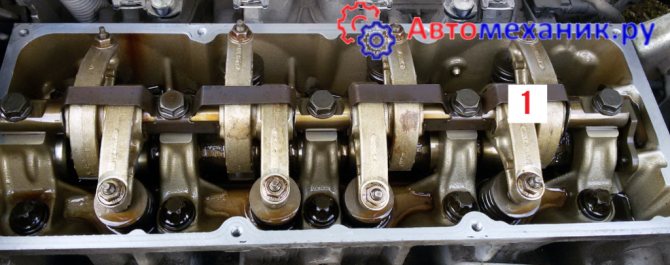

2. Установите поршень 1-го цилиндра в положение ВМТ такта сжатия (см. «Установка поршня первого цилиндра в положение ВМТ такта сжатия»). В этом положении оба клапана 1-го цилиндра будут закрыты, а зазоры между торцами клапанов и регулировочных винтов будут максимальны.

ПРИМЕЧАНИЕ Отсчет цилиндров ведется от маховика.

ПОЛЕЗНЫЙ СОВЕТ Для установки поршня 1-го цилиндра в положение ВМТ такта сжатия требуется снятие верхней крышки ремня привода газораспределительного механизма (для получения доступа к установочным меткам на шкиве распределительного вала и на крышке головки блока), что влечет за собой трудоемкие предварительные операции по снятию правой опоры подвески силового агрегата. С точностью, достаточной для регулировки зазоров в клапанном механизме, распределительный вал можно установить в требуемое положение, контролируя его визуально. Распределительный вал нужно повернуть так, чтобы пятки коромысел привода обоих клапанов цилиндра, у которого проводится регулировка, опирались на затылочные части кулачков распределительного вала, а коромысла можно было бы переместить «покачиванием» в пределах зазора.

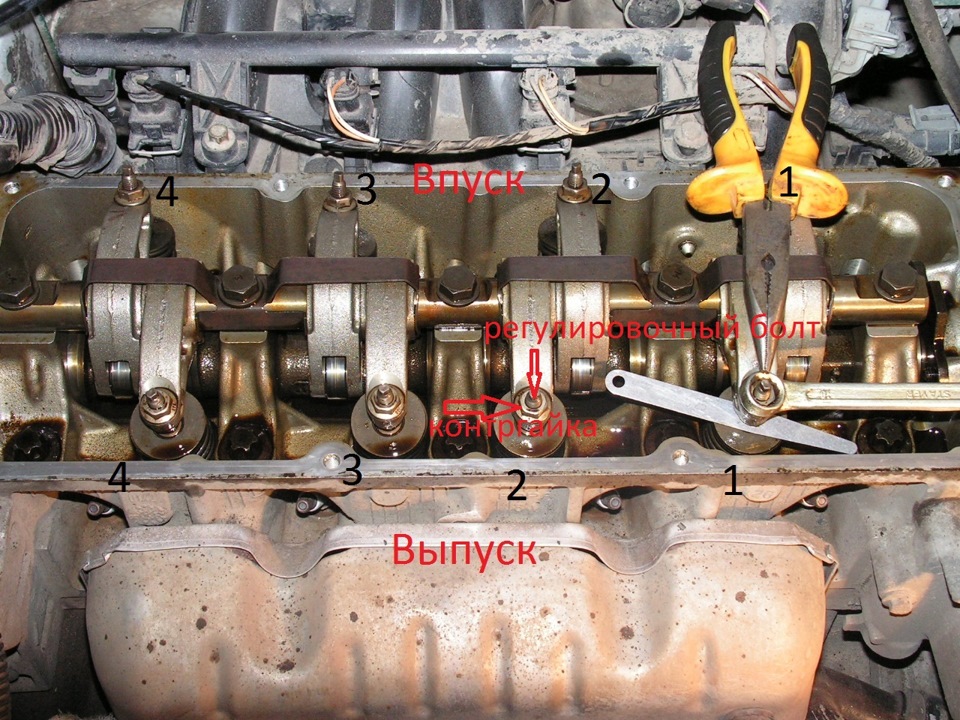

3. Ослабьте затяжку контргайки регулировочного болта одного из коромысел, удерживая болт от проворачивания пассатижами. Вставьте щуп в зазор между торцами клапана и регулировочного винта.

4. Удерживая от проворачивания контргайку, вращайте регулировочный болт по часовой стрелке до того момента, когда щуп в зазоре можно будет перемещать с легким усилием.

ПРЕДУПРЕЖДЕНИЕ Не заворачивайте регулировочный болт до момента полного защемления щупа, так как при этом начнется перемещение клапана и зазор окажется заведомо меньше нормы.

5. Удерживая от проворачивания регулировочный болт, затяните контргайку и проверьте зазор. При необходимости повторите регулировку.

6. Аналогично отрегулируйте зазор для второго клапана.

7. Проверните коленчатый вал ровно на пол-оборота. При таком положении коленчатого вала оба клапана 3-го цилиндра полностью закрыты и их коромысла освобождены.

8. Отрегулируйте зазоры между торцами клапанов и регулировочных болтов 3-го цилиндра.

9. Последующими поворотами коленчатого вала ровно на пол-оборота установите поршни 4-го, а затем 2-го цилиндра в ВМТ такта сжатия и отрегулируйте зазоры для остальных клапанов.

10. Установите крышку головки блока цилиндров и все снятые детали в порядке, обратном снятию. При необходимости замените сильно обжатую прокладку крышки.

10 Проверка и регулировка зазора клапанного механизма

Установив автомобиль на стояночный тормоз, включите пятую передачу. После этого при помощи домкрата вывешивают правое переднее колесо. Медленно проворачивая вывешенное зазоры клапанов рено симбол, контролируйте момент, когда кулачок распределительного вала удалится от рабочей части рычага рокера на максимальное расстояние.

Проверьте зазор между регулировочным болтом рычага газораспределительного механизма и торцевой частью клапана. Для того, чтобы начать регулировать клапана двигателя, нужно снять корпус воздушного фильтра и клапанную крышку. Регулировка клапанов зазоры клапанов рено симбол на холодном двигателе. Разборка двигателя.

Начинать нужно со снятия корпуса воздушного фильтра. Откручиваем четыре болта крепления. Когда корпус воздушного фильтра откручен, аккуратно его приподнимаем и отсоединяем идущий к нему шланг на сапун. Снимаем воздуховод и отводим его в сторону. Также снимаем шланг со второго сапуна.

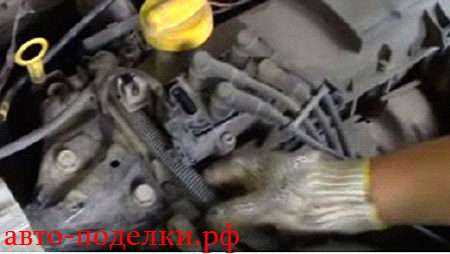

Отсоединяем броне провода и разъем модуля зажигания. Также необходимо освободить гофру электропроводов.

Чтобы освободить гофру, нужно разъединить этот хомут. Провода держатся на двух таких хомутах.

Достоинства и недостатки силовых агрегатов

Значительный опыт эксплуатации автомобилей Рено со всеми тремя типами моторов с жидкостным охлаждением позволяет составить довольно объективную картину их сильных и слабых сторон, причем у двух моделей K7J и K7M эти характеристики практически идентичны, и только двигатель K4M имеет значительные отличия в силу более современных технологических решений, а какой лучше, решать уже покупателям.

Достоинства K7J и K7M:

• низкая стоимость и простота конструкции двигателей;
• надежность: подтвержденный моторесурс составляет более 400 тыс. км;
• универсальность и ремонтопригодность;
• простота технического обслуживания;
• высокий крутящий момент;
• хорошая «эластичность» двигателей, равная 1.83.

Недостатки K7J и K7M:

• относительно высокий расход топлива;
• нестабильность оборотов при работе на холостом ходу;
• отсутствие в конструкции гидрокомпенсаторов, как следствие — необходимость постоянной регулировки клапанов (через 20-30 тыс. км);
• «загиб» клапанов при внезапном обрыве ремня ГРМ;
• повышенная «текучесть» сальников коленвала;
• слабая надежность элементов системы охлаждения;
• шумность и склонность к вибрациям.

К преимуществам модели K7M перед K7J можно отнести только повышенные на 12% максимальную мощность и на 11% максимальный крутящий момент. Но за эти преимущества ДВС 1.6 л расплачивается и увеличенным на 4.5% аппетитом, поэтому, какой лучше, вопрос спорный.

Достоинства K4M:

• надежность, практический ресурс превышает 400 тыс. км пробега;
• соответствие экологическим нормам Евро-4;
• повышенная мощность (102 л.с.);
• низкая шумность и виброустойчивость;
• более современная и надежная система охлаждения.

По сравнению с 8-клапанными моторами, K4M 16V работает намного тише, не подвержен вибрациям и обладает таким же ресурсом, но значительно большими мощностью и крутящим моментом. Недостатки мотора K4M:

• дорогие запчасти;
• «загиб» клапанов при обрыве ремня;
• слабая «эластичность» двигателя, равная величине 1.53, как следствие — проблемы с ускорением автомобиля при обгонах.

Таким образом, детальный анализ технических характеристик всех трех образцов ДВС, а также практический опыт эксплуатации Рено Логан с этими силовыми установками позволяет определиться, какой мотор лучше. Более мощный ДВС 1. 6 л с жидкостным охлаждением все же несколько предпочтительнее своего «старшего брата» 1.4 л. Мощности 75 л. с.

просто недостаточно для комфортного управления груженым автомобилем ни на загородной трассе, ни в коротких «перебежках» по городу. А в споре 16V мотора с 8V безусловным лидером выступает первый образец. Единственная характеристика, по которой 16V проигрывает своему оппоненту — «эластичность».

По остальным же характеристикам 16V лучше лучше. Двигатель V16 с жидкостным охлаждением корпорации Рено просто намного современнее и дает больше возможностей водителю.

Порядок работы двигателя Рено Логан.

То есть после регулировки первого цилиндра

производится регулировка третьего цилиндра.

Затем четвёртый цилиндр.

Последним регулируется второй цилиндр.

При переходе регулировки от одного цилиндра к другому. Коленчатый вал должен провернуться на половину своего оборота 180 градусов. Проще говоря поршень первого цилиндра встанет в нижнюю мертвую точку а поршень третьего в ВМТ в момент сжатия. Распредвал при этом провернётся на четвёртую часть своего оборота. Кулачки распредвала 3 цилиндра будут обращены в низ относительно вала коромысел.

Затем проворачиваем коленвал для регулировки 4 цилиндра. И окончательно проворачивается вал для регулировки 2 цилиндра.

Более точно подводится поршень в ВМТ при помощи металлического прутка или отвертки. Но достаточно будет того что кулачки повернуться вниз.

Полная последовательность регулировки собственными руками

До того как выполнить регулировку зазоров клапана на автомобиле Рено Логан, нужно оглядеть что остается сделать нашему клиенту ремни натяжного вида. Если проход несоответствия эти ремни нужно отрегулировать. Дальше для вас придется готовы к проведению регулировки самих клапанов.

• Поначалу нужно открутить четыре болта, которые прикрепляют фильтрующие узлы. Также нужно отсоединить что остается сделать нашему клиенту патрубки и изъять фильтр, который размещен в движке Логан;
• Эта стадия очень принципиальна для неопасного проведения ремонта. Нужно снять свечные провода, которые являются также высоковольтными;
• Дальше нужно снять крышку клапанного механизма. Для этой цели нужно выполнить откручивание 4 болтов. Также необходимо эту крышку демонтировать;
• Вот вы и дошли до первого поршня. Его нужно расположить в положение так именуемой верхней мертвой точки;
• Дальше необходимо ослабить гайку, которая именуется «контргайкой». В тот просвет нужно воткнуть определенный щуп, который имеет нужные размеры;
• Дальше нужно создавать затягивание болта для регулировки как будет произведена грамотная установка периода пока Данный щуп будет передвигаться только после вашего сильного воздействия туда;
• Дальше нужно действовать таким же образов с другим цилиндром;
• После всей работы нужно собрать весь механизм, и дополнительно не запамятовать про установление фильтра.

Заключение

Регулярное проведение технического обслуживания Рено Сандеро — это обязательная процедура, которая сохраняет гарантийные обязательства производителя и помогает поддерживать автомобиль в работоспособном состоянии. В рамках каждого ТО проводится осмотр и оценка состояния узлов, агрегатов и трубок, которые подвергаются максимальным нагрузкам: топливная система, навесное оборудование и другое. Также во время технического обслуживания производится замена моторного масла, тормозной жидкости, свечей зажигания и нескольких фильтров. Сроки проведения процедуры и необходимые работы определяет производитель.
