Как поменять предохранитель Киа Спектра

Когда элемент защиты сгорел, водители решают ставить новый, большей мощности. Это распространенная ошибка.

Предохранитель на прикуриватель Киа Спектра рассчитан на 10А. Если поставить на 20А, то в случае перегруза оплавятся провода. Может сгореть узел прикуривателя, а элемент останется целым. Меньшую мощность использовать не возбраняется, но устройства будут постоянно перегорать.

Защитный элемент подбирают по параметрам силы тока и напряжения. Порядок замены распределителя в салонном блоке:

  1. Выключают зажигание и другие реле.
  2. Открывают крышку блока.
  3. Специальным ластиковым пинцетом вытягивают подозрительный элемент.
  4. Выясняют, почему перегорел предохранитель, устраняют причину.
  5. Устанавливают в скобы новый элемент подходящего класса.

Салонный блок предохраняет подсветку панели приборов, аудиосистему, сигнал. Если испортился предохранитель памяти в БП, то часы, печка, плафоны, стеклоочистители и стеклоподъемники работать не будут.

Предохранители в моторном отсеке отвечают за поворотники, фары дальнего и ближнего света, стартер.

На коробке блока предохранителей под капотом Киа Спектра 2006-2007 года приклеена схема и инструкция с описанием замены на русском языке.

Действуют по указаниям:

  1. Выключают зажигание.
  2. Открывают крышку блока.
  3. Обнаруживают негодный элемент.
  4. Выясняют и устраняют причину поломки.
  5. Вставляют новый предохранитель.

Как снять блок предохранителей киа спектра

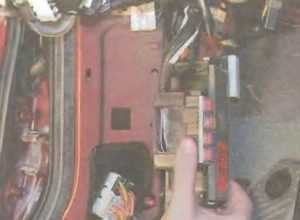

1. Для получения доступа к монтажному блоку предохранителей, расположенному в салоне, снимите крышку, отжав фиксатор в направлении, указанном стрелкой.

3. Для получения доступа к монтажному блоку, расположенному в моторном отсеке, нажмите на фиксатор.

Рис. 10.3 . Монтажный блок дополнительных реле в салоне: 1 – реле указателей поворота и аварийной сигнализации; 2 – реле системы центральной блокировки замков; 3 – реле противотуманных фар

5. Прежде чем заменить перегоревшие предохранитель, реле или плавкую вставку, выясните причину их перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2, а также на рис. 10.3 цепи, которые защищает данный предохранитель, реле или плавкая вставка.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

6. Зацепите пинцетом, находящимся в монтажном блоке, предохранитель.

7. . и извлеките его из контактного разъема.

8. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя можно использовать запасной предохранитель того же номинала (и цвета).

9. При необходимости замены извлеките реле, покачивая его из стороны в сторону.

10. Плавкие вставки заменяются аналогично реле.

11. Для замены дополнительных реле снимите реле с держателя, потянув реле в сторону от монтажного блока.

12. . и отсоедините от реле колодку жгута проводов, отжав фиксатор колодки.

Снятие монтажного блока предохранителей , расположенного в салоне, проводите в следующем порядке.

4. Отверните две гайки крепления.

5. . и снимите блок предохранителей в сборе с кронштейном и блоком ETWIS.

6. Отожмите отверткой фиксаторы.

7. . и отсоедините монтажный блок от кронштейна.

8. Запомните или запишите расположение проводов, чтобы при установке подсоединить их на прежние места, и отсоедините провода от монтажного блока предохранителей.

9. Установите детали в порядке, обратном снятию.

Для снятия монтажного блока дополнительных реле , расположенного в салоне, выполните следующие операции.

4. Отверните гайку крепления.

5. . отведите монтажный блок и снимите его, отсоединив от реле колодки жгута проводов или реле от монтажного блока.

6. Установите детали в порядке, обратном снятию.

Снятие монтажного блока реле и предохранителей , расположенного в моторном отсеке, проводите в следующем порядке.

3. . и снимите крышку монтажного блока.

4. Отверните гайку крепления.

5. . и снимите провод со шпильки.

6. Отожмите фиксатор и выведите монтажный блок из кронштейна.

7. Выверните болт крепления.

8. . и отсоедините от монтажного блока колодку жгута проводов.

9. Аналогично отсоедините остальные колодки.

10. Отожмите отверткой фиксатор и отсоедините от монтажного блока малые колодки жгута проводов.

11. Отведите жгуты проводов в сторону.

12. . и, отжав фиксаторы, снимите кронштейн монтажного блока реле и предохранителей.

Для снятия монтажного блока дополнительных реле, расположенного в салоне, выполните следующие операции.

5. . отведите монтажный блок и снимите его, отсоединив от реле колодки жгута проводов или реле от монтажного блока.

Снятие монтажного блока реле и предохранителей, расположенного в моторном отсеке, проводите в следующем порядке.

Copyright 2007-2022 Все права защищены. Все торговые марки являются собственностью их владельцев.

5. Прежде чем заменить перегоревшие предохранитель, реле или плавкую вставку, выясните причину их перегорания и устраните ее. При поисках неисправности просмотрите указанные в табл. 10.1 и 10.2, а также на рис. 10.3 цепи, которые защищает данный предохранитель, реле или плавкая вставка.

Не заменяйте предохранители перемычками или предохранителями, рассчитанными на другую силу тока, а также самодельными перемычками – это может привести к повреждению электрических приборов и даже к пожару.

8. Так выглядит перегоревший предохранитель (показанная стрелкой перемычка внутри держателя перегорела и разомкнулась). Для замены предохранителя можно использовать запасной предохранитель того же номинала (и цвета).

11. Для замены дополнительных реле снимите реле с держателя, потянув реле в сторону от монтажного блока.

Copyright 2007-2022 Все права защищены. Все торговые марки являются собственностью их владельцев.

Схемы электрооборудования Kia Spectra 2000-2011

Цветной сборник электросхем, для авто КИА Спектра. В данной части вы сможете посмотреть и скачать схемы таких узлов, как стеклоочиститель и омыватель стекла ветрового окна и стекла двери задка, схемы соединения системы ECAT и системы управления автоматической коробки передач, системы управления двигателем, цепей блока ETWIS, прикуривателя, обогрева заднего стекла и боковых зеркал заднего вида и некоторых других модулей. Первую часть электрооборудования КИА Спектра смотрим тут.

Схема стеклоочиститель и омыватель стекла ветрового окна и стекла двери КИА Спектра

1 — аккумуляторная батарея; 2 — плавкая вставка IG2 (30 А); 3 — выключатель (замок) зажигания; 4 — моторедуктор стеклоочистителя двери задка; 5 — переключатель очистителя и омывателя стекла двери задка; 6 — реле очистителя стекла двери задка; 7 — насос омывателя стекла двери задка; 8 — насос омывателя стекла ветрового окна; 9 — моторедуктор стеклоочистителя ветрового окна; 10 — переключатель очистителя и омывателя стекла ветрового окна

Система отопления и кондиционирования

1 — аккумуляторная батарея; 2 — плавкая вставка IG2 (30 A); 3 — плавкая вставка BLOWER (30 A); 4 — плавкая вставка ROOM (10 A); 5 — выключатель (замок) зажигания; 6 — плавкая вставка SR/ACC (10 А); 7 — реле вентилятора; 8 — электродвигатель вентилятора отопителя; 9 — дополнительное сопротивление; 10 — блок управления отопителем и кондиционером; 11 — привод заслонки; 12 — термовыключатель; 13 — датчик качества воздуха

Соединения системы ECATи системы управления автоматической коробки передач

1 — аккумуляторная батарея; 2 — плавкая вставка IG1 (20 A); 3 — соединительный блок; 4 — выключатель (замок) зажигания; 5 — селектор автоматической коробки передач

1 — аккумуляторная батарея; 2 — плавкая вставка BTN (30 A); 3 — плавкая вставка ECU B+ (30 A); 4 — переключатель режимов; 5 — датчик вращения турбинного колеса гидротрансформатора; 6 — блок электромагнитных клапанов

Электросхема антиблокировочной системы тормозов (ABS)

1 — аккумуляторная батарея; 2 — плавкая вставка IG1 (20 А); 3, 4 — плавкая вставка ABS (30 A); 5 — выключатель (замок) зажигания; 6 — электронный блок управления ABS; 7 — электронный блок предупреждения неисправности ABS; 8 — датчик частоты вращения правого заднего колеса; 9 — датчик частоты вращения левого заднего колеса; 10 — датчик частоты вращения правого переднего колеса; 11 — датчик частоты вращения левого переднего колеса КМА спектра.

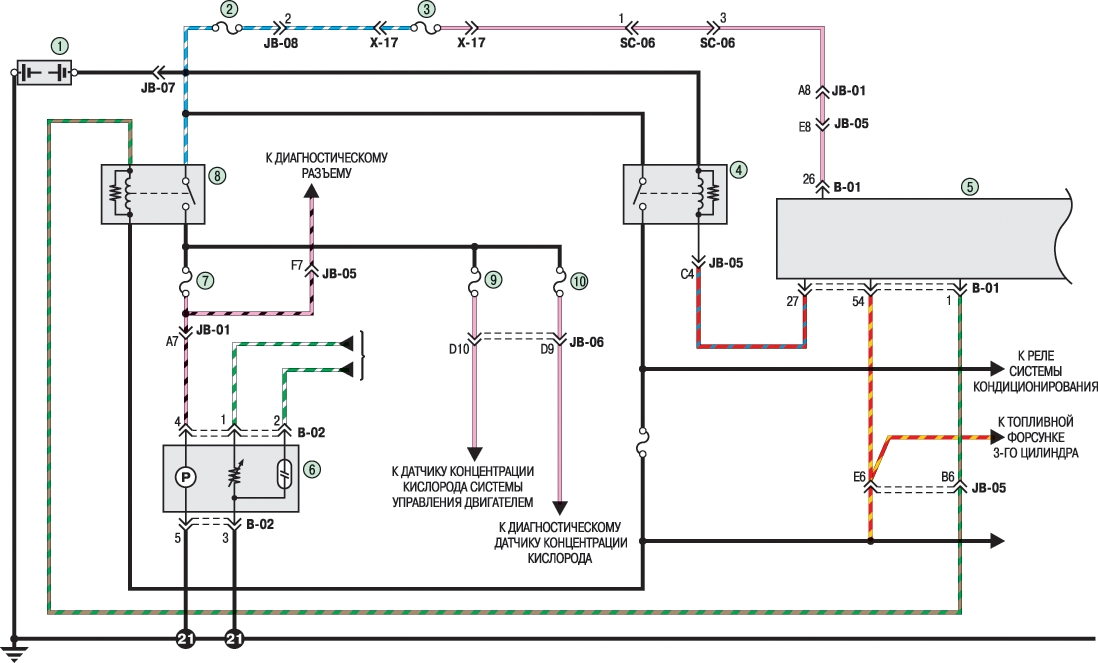

Схемы соединения системы управления двигателем

1 — электронный блок управления двигателем; 2 — датчик абсолютного разрежения во впускном трубопроводе; 3 — датчик температуры всасываемого воздуха; 4 — датчик положения дроссельной заслонки; 5 — соединительная колодка жгута проводов ЭБУ двигателем; 6 — датчик положения коленвала

1 — электронный блок управления двигателем; 2 — датчик положения педали акселератора (для автомобилей, оснащенных автоматической коробкой передач); 3 — датчик скорости автомобиля; 4 — топливная форсунка 4-го цилиндра двигателя; 5 — топливная форсунка 3-го цилиндра двигателя; 6 — топливная форсунка 2-го цилиндра двигателя; 7 — топливная форсунка 1-го цилиндра двигателя; 8 — электромагнитный клапан продувки адсорбера; 9 — датчик положения распределительного вала.

Предохранители и реле Kia Spectra

Рассмотрены автомобили Kia Spectra с 2004 года выпуска.

Где находятся предохранители и реле.Большинство предохранителей и реле расположено в монтажном блоке под капотом на рисунке цифра 1.

Для доступа к элементам монтажного блока моторного отсека отожмите фиксатор и снимите крышку блока.

На обратной стороне крышки нанесена схема расположения предохранителей и реле.

Расшифровка:

Номер на крышке монтажного блока Защищаемая цепь (номинальный ток)
Плавкие вставки
1 Группа 1 потребителей, получающих питание при включенном зажигании (20 А)
2 Система ABS (30 А)
3 Питание предохранителей 34 и 35 (30 А)
4 Группа 2 потребителей, получающих питание при включенном зажигании (30 А)
5 Стартер (20 А)
6 Питание предохранителей 15 и 20 (30 А)
7 Вентилятор системы охлаждения двигателя (30 А)
8 Вентилятор системы отопления и кондиционирования (20 А)
Предохранители
9 Стартер (10 А)
10 Вентилятор отопителя (30 А)
11 Кондиционер (30 А)
12 Электрокорректор света фар (10 А)
13 Аварийная сигнализация (15 А)
14 Центральный замок (25 А)
15 Система ABS (30 А)
16 Электропривод люка в крыше (15 А)
17 Электростеклоподъемники правых дверей (25 А)
18 Электростеклоподъемники левых дверей (25 А)
19 Стеклоочиститель и омыватель заднего стекла (15 А)
20 Плафон освещения салона (10 А)
21 Фары (25 А)
22 Катушка зажигания (15 А)
23
24 Фары (15 А)
25 Диагностический датчик концентрации кислорода (10 А)
26 Датчик концентрации кислорода (10 А)
27 Топливный насос (10 А)
28 Инжектор (10 А)
29 Кондиционер воздуха (10 А)
30 Электрообогрев наружных зеркал заднего гида (10 А)
31 Автоматическое включение габаритные света (10 А)
32 Задний противотуманный фонарь (10 А)
33 Передние противотуманные фары (10 А)
34 Габаритные огни правого борта (10 А)
35 Габаритные огни левого борта (10 А)
36 Ближний свет фар (15 А)
37 Дальний свет фар (15 А)
38 Звуковой сигнал (15 А)
39 Электрообогрев заднего стекла (30 А)
41 Запасной (10 А)
42 Запасной (15 А)
43 Запасной (20 А)
44 Запасной (25 А)
45 Запасной (30 А)
Микрореле
50 Фары
51 Фары
52 Топливный насос
53
54 Кондиционер воздуха
55 Звуковой сигнал
56 Питание предохранителей 34 и 35
Мини-реле
60 Электростеклоподъемники
61 Вентилятор отопителя
62 Стартер
63 Вентилятор системы охлаждения двигателя
64 Вентилятор системы отопления и кондиционирования
65 Электрообогрев заднего стекла

Монтажный блок предохранителей в салонеНаходится справа под панелью приборов.Для доступа снимите крышку отжав фиксатор.

Расшифровка:

Номер Номинальная сила тока, А Защищаемые цепи
1 10 Указатели поворота
2 10 Контрольные приборы, сигнальные лампы
3 10 Резервный (цепь ЭБУ АКПП)
4 10 ABS
5 10 Подушка безопасности
6 20 Стеклоочиститель и стеклоомыватель ветрового окна
7 10 Аудиосистема
8 15 Предохранитель прикуривателя
9 15 Электроподогрев сидений
10 10 ЭБУ
11 15 Стоп-сигналы
12 10

Автоматическое включение габаритного света

Под панелью приборов расположен блок дополнительных реле.Для доступа снимите левую облицовку панели приборов.

Расшифровка:

1 — реле указателей поворота и аварийной сигнализации;2 — реле системы центральной блокировки замков;3 — реле противотуманных фар

Снятие и установка монтажного блока предохранителей в салоне автомобиля.Отсоедините клемму минус от аккумуляторной батареи.Снимите левую облицовку панели приборов.

Снимите нижнюю облицовку передней стойки.

Открутите две гайки.

Снимите блок предохранителей.

Отожмите отверткой фиксаторы.

Отсоедините монтажный блок от кронштейна.

Запомните или запишите расположение проводов и отсоедините провода от монтажного блока.

Снятие и установка монтажного блока предохранителей в моторном отсеке.Отсоедините клемму минус от аккумулятора.Открутите гайку крепления блока.

Снимите провод со шпильки.

Отожмите фиксатор и выведите монтажный блок из кронштейна.

Выверните болт крепления.

Отсоедините от блока колодку жгутов проводов.

Аналогично отсоедините другие колодки.Отожмите фиксатор и отсоедините от блока малые колодки.

Отведите жгуты в сторону.

И отжав фиксаторы снимите кронштейн.

Установка монтажного блока аналогична снятию.

Схемы электрооборудования Киа Спектра

Схема предохранителей Киа Спектра 2000-2009 и 2011 годов. Описание цепей, защищаемых предохранителями, что находятся в моторном отсеке и те, что расположены в монтажном блоке реле и предохранителей салона автомобиля:

Киа Спектра — тормозная система авто. Схема деталей тормозного механизма переднего и заднего колёс, а также причины неисправности тормозной системы и способ устранения проблемы:

1. Электросхема соединения фар главного света:

2. Схема соединения фар головного света KIA Spectra и противотуманных фонарей:

3. Электрическая система управления электровентиляторами радиатора системы охлаждения двигателя и схема кондиционера Киа Спектра:

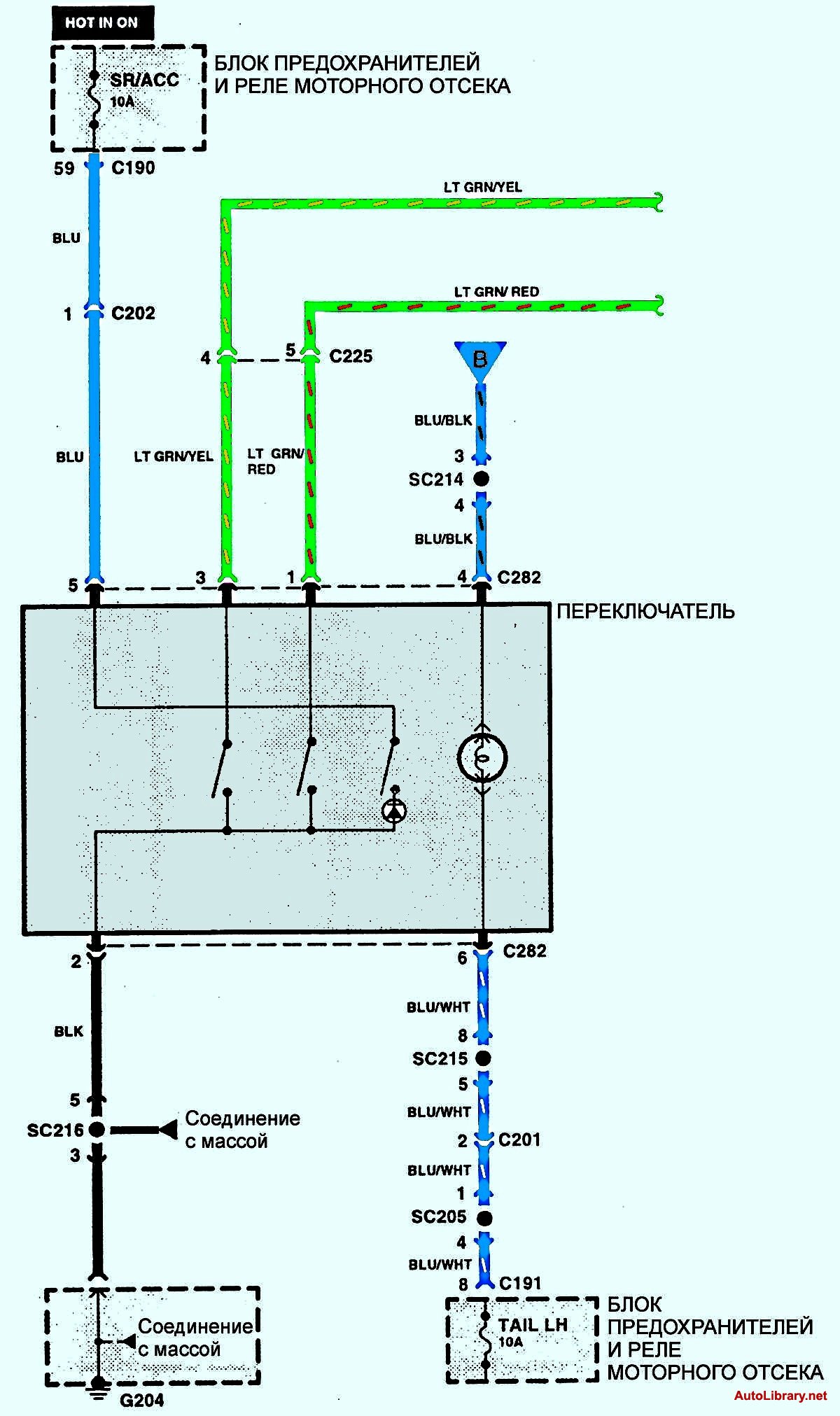

4. Соединения системы ETWIS и ламп освещения салона:

5. Задние фары автомобиля:

6. Схема соединения фар дневного света (DRL):

7. Электрокорректор фар и фонарей заднего противотуманного освещения:

8. Указатели поворота и аварийная сигнализация машины:

9. Схема Киа Спектра — звуковой сигнал, освещение заднего хода и стоп-сигнал:

10-11. Соединения диагностических колодок (авто с АКПП и МКПП):

12. Электрическая схема KIA Spectra — система пуска двигателя и генератор:

13. Электрооборудование — стеклоомыватель и очиститель лобового стекла и стекла задней двери у хэтчбек:

14. Схема кондиционера Киа Спектра и отопления:

15. Работа системы ECAT:

16. Соединения систем ECAT и управления автоматической коробки передач:

17. Электронная схема работы АБС (Антиблокировочной системы тормозов):

18. Электросхемы KIA Spectra — системы управления двигателем автомобиля:

19. Принципиальная схема работы SRS — системы пассивной безопасности:

20. Схема подогрева передних сидений авто:

21. Электропривод люка крыши:

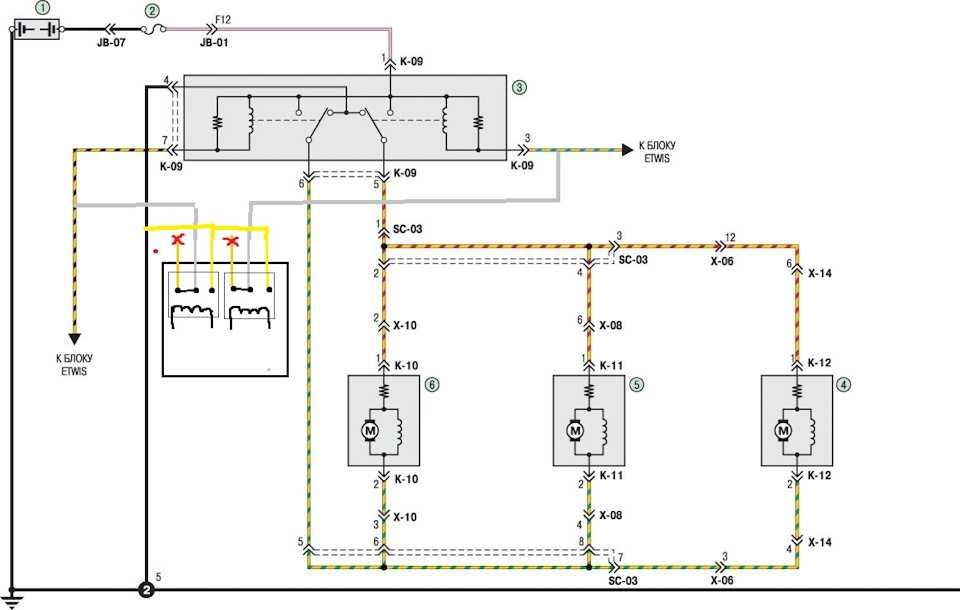

22. Система центрального замка дверей:

23. Схема стеклоподъемников КИА Спектра:

24. Аудиосистема и электронные часы:

25. Соединения освещения салона:

26. Электрическая схема Киа Спектра — прикуривателя, соединения цепей блока ETWIS, обогрева боковых наружных зеркал и заднего стекла автомобиля:

Мини, норма, макси предохранители

Защитный элемент – миниатюрная вещь. Его устройство:

  • Корпус из полиамида (нейлон) или поликарбоната.
  • Контактная группа (две плоских ножки).
  • Рабочий элемент. Это пластина или нить. Элемент оплавляется или перегорает, когда меняется сила тока.

Рабочую нить делают из тугоплавкого металла (серебро, олово с цинковым покрытием).

Конструктивно устройства бывают мини, макси и стандарт (норма). В корейских машинах кассетные элементы (мама/папа) не используют. Устройства рассчитаны на ток 5-80А, напряжение 32В.

По габаритам различают:

  • мини – 16 мм;
  • стандарт – 19 мм;
  • макси – 34 мм.

В блоках элементы располагают по цветам. Каждому номиналу (амперажу) предназначен свой цвет: до 10А черный, до 20А – серый, до 30 – фиолетовый и т. д.

Точки подключения автосигнализации на KIA Spectra

Установить двухпроводный электропривод в водительскую дверь (подключить к силовым проводам в двери).

Подключиться к блоку центрального замка (слева под панелью)желтый зеленый – открыть (минус)желто коричневый – закрыть (минус)

Концевик багажника – тянуть к штатному концевику рядом с запорной петлей (не на крышке багажника).Можно использовать свободный провод (зеленый черный) на автоматическую антенну (если не установлена)Концевики дверей – светло зеленый с красной полосой, черный разъем комбинацииКонцевик капота – установить

Давление масла – светло зеленый с желтой полосой, левый белый разъем комбинацииЗарядка – коричневый белый провод, черный разъем комбинации

Ручник – синий черный, черный разъем комбинации приборов

Стоп сигнал – красный черный, на разъеме заднего пучка

Габарит – синий белый, внизу слева рядом с блоком предохранителей на разъеме заднего пучка

Повороты – 1. средний разъем комбинации: зеленый желтый (с края), 2. черный разъем комбинации: зеленый оранжевый (с края)

Блокировка – если сигнализация без запуска, заблокировать IG1 – желтый тонкий, исходящий из бело-синего замка зажигания. Реле блокировки зажигания устанавливать после точки подключения IG1 от автозапуска.

Плюс (для сигнализации без автозапуска) – на разъеме центрального замка

Силовые для автозапуска: (цвета со стороны замка зажигания)Плюс – красныйIG1 – белый синийIG2 – белыйACC – зеленыйСтартер – черный желтый

Подключение магнитолы1 Усилитель антенны2 (черный) – масса16 (розовый) – плюс15 (зеленый) – АСС14 (синий/белый) – габарит3; 4 – коричневый/черный (-); коричневый/зелёный (+) – тыл левый5; 6 – белый/зелёный (-); белый/черный (+) – перед левый9; 10 – желтый/белый(-); желтый/красный (+) – перед правый11; 12 – зелёный/желтый (-); оранжевый/черный (+) – тыл правый

Фотоотчёт об установке автосигнализации StarLine A91 Dialog на KIA Spectra 2007

Снимаем левую нижнюю облицовку панели приборов под рулевой колонкой

Снимаем облицовку комбинации приборов и центральной консоли (начиная с левой стороны). Деталь цельная!!! Необходима монтажная лопатка. Отсоединяем последовательно разъемы.

Снимаем панель приборов, отсоединяем разъемы:

Снимаем нижнюю облицовку передней левой стойки

К черному разъему панели приборов подключаем:- провод ручника оранжево-фиолетовый от SLA91 (к синий-черный разъема через диод);- провод концевиков дверей сине-черный от SLA91 (к зелено-коричневый разъема через диод);- провод контроля по генератору по «+» от SLA91 (к коричнево-белый разъема).

К белому разъему в центральной консоли (разъем кнопки аварийной сигнализации) подключаем поворотники провода зелено-желтый, зелено-черный от SLA91 (к зелено-белый, зелено-синий разъема)

Подключаем управление ЦЗ (блок слева под панелью): синий от SLA91 на желто-зеленый блока ЦЗ (управление по минусу), зеленый от SLA91 на желто-коричневый от блока ЦЗ (управление по минусу)

Устанавливаем концевик капота и сирену в подкапотном пространстве

Крепим датчик температуры на патрубок системы охлаждения. От 18 контактного разъема тянем в подкапотное пространство сдвоенный провод (черный + оранжево-серый) и подключаем провода датчика. Необходимо подключить концевик капота к оранжево-серому проводу.

Крепим антенну приемо-передатчика в левом верхнем углу лобового стекла и СИД в левой накладке передней стойки

Крепим датчик удара под «торпедо»

Подключаем провод к штатному концевику багажника (через диод) и тянем его через салон к блоку сигнализации.

Подключаем силовые провода автозапуска

От 6 контактного разъема соответственно:- Желтый — IGN1- Зеленый – АСС- Синий – IGN2 (табл.2 функция№6 вариант 1 — АСС)- Красный — +12В- Черно-желтый (толстый) — к стартеру (в разрыве черно-желтого от ЗЗ)- Черно-желтый (тонкий) — к контакту 50/1 замка.

Подключаем обходчик штатного трансподера иммобилайзера SATURN AU-50 по схеме стандартного подключения, изложенной в руководстве по установке. Рамочная антенна обходчика крепится около замка зажигания. + на обходчик подаем с блока сигнализации, — с розового провода 18 контактного разъема.

Функцию 9 таблицы 2 программировал на длительность прокрутки 2.0 сек.

Предохранители и реле в салоне и в моторном отсеке

Рекомендации Всегда возите с собой комплект запасных предохранителей – по одному каждого номинала. Не экономьте при покупке предохранителей: в последнее время в продаже часто встречаются предохранители низкого качества, электрические параметры которых не соответствуют заявленным. Помните, что предохранители предназначены для предотвращения пожара электропроводки и от их качества при определенных обстоятельствах может зависеть ваша жизнь, не говоря уже о расходах на ремонт автомобиля.
. Схема расположения реле и предохранителей и их назначение
Большинство предохранителей и реле находится в монтажном блоке, расположенном в моторном отсеке автомобиля. На внутренней стороне крышки монтажного блока нанесено расположение и назначение предохранителей и реле в монтажном блоке (). Цепи, защищаемые предохранителями и реле, приведены в табл. 10.1. Также в монтажном блоке находится специальный пластиковый пинцет для снятия предохранителей (на обратной стороне крышки его расположение обозначено надписью «FUSE PULLER», смотрите ).
Таблица 10.1 Цепи, защищаемые предохранителями, находящимися в монтажном блоке реле и предохранителей, расположенном в моторном отсеке
Номер на крышке монтажного блока (см. рис. 10.1) Защищаемая цепь (номинальный ток)
Плавкие вставки
1 Группа 1 потребителей, получающих питание при включенном зажигании (20 А)
2 Система ABS (30 А)
3 Питание предохранителей 34 и 35 (30 А)
4 Группа 2 потребителей, получающих питание при включенном зажигании (30 А)
5 Стартер (20 А)
6 Питание предохранителей 15 и 20 (30 А)
7 Вентилятор системы охлаждения двигателя (30 А)
8 Вентилятор системы отепления и кондиционирования (20 А)
Предохранители
9 Стартер (10 А)
10 Вентилятор отопителя (30 А)
11 Кондиционер (30 А)
12 Электрокорректор свэта фар (10 А)
13 Аварийная сигнализация (15 А)
14 Центральный замок (25 А)
15 Система ABS (30 А)
16 Электропривод люка в крыше (15 А)
17 Электростеклоподъёмники правых дверей (25 А)
18 Электростеклоподъёмники левых дверей (25 А)
19 Стеклоочиститель и омыватель заднего стекла (15 А)
20 Плафон освещения салона (10 А)
21 Фары (25 А)
22 Катушка зажигания (15 А)
23
24 Фары (15 А)
25 Диагностический датчик концентрации кислорода (10 А)
26 Датчик концентрации кислорода (10 А)
27 Топливный насос (10 А)
28 Инжектор (10 А)
29 Кондиционер воздуха (10 А)
30 Электрообогрев наружных зеркал заднего вида (10 А)
31 Автоматическое включение габаритного света (10 А)
32 Задний противотуманный фонарь (10 А)
33 Передние противотуманные фары (10 А)
34 Габаритные огни правого борта {10 А)
35 Габаритные огни левого борта (10 А)
36 Ближний свет фар (15 А)
37 Дальний свет фар (15 А)
38 Звуковой сигнал (15 А)
39 Электрообогрев заднего стекла (30 А)
41 Запасной (10 А)
42 Запасной (15 А)
43 Запасной (20 А)
44 Запасной (25 А)
45 Запасной (30 А)
Микрореле
50 Фары
51 Фары
52 Топливный насос
53
54 Кондиционер воздуха
55 Звуковой сигнал
56 Питание предохранителей 34 и 35
Мини-реле
60 Электростеклоподъёмники
61 Вентилятор отопителя
62 Стартер
63 Вентилятор системы охлаждения двигателя
64 Вентилятор системы отопления и кондиционирования
65 Электрообогрев заднего стекла

Тоже самое на картинке

ЗАМЕТКА Предохранители разного номинала окрашены разным цветом; кроме того, на предохранителе нанесено числовое значение силы тока, на который он рассчитан (номинал).
Цвет корпуса предохранителя и его соответствие номиналу
Сила тока. А Цвет корпуса
Плавкие вставки
20 Голубой
30 Розовый
Предохранители
30 Зеленый
25 Серый
20 Желтый
15 Голубой
10 Красный
7.5 Коричневый
5 Бежевый
. Монтажный блок предохранителей, расположенный в салоне
Часть предохранителей расположена в монтажном блоке салона () под панелью приборов справа.
Цепи, защищаемые предохранителями, обозначены на внутренней стороне крышки и приведены в табл. 10.2.

. Монтажный блок дополнительных реле в салоне: 1 – реле указателей поворота и аварийной сигнализации; 2 – реле системы центральной блокировки замков; 3 – реле противотуманных фар Над монтажным блоком предохранителей находится монтажный блок дополнительных реле (). Для доступа к монтажному блоку необходимо снять левую нижнюю облицовку панели приборов (смотрите «Монтаж левой нижней облицовки приборной панели»).

Таблица 10.2 Цепи, защищаемые предохранителями, находящимися в монтажном блоке предохранителей, расположенном в салоне
Номер предохранителя на рис. 10.2 Номинальная сила тока. А Защищаемые цепи
1 10 Указатели поворота
2 10 Контрольные приборы, сигнальные лампы
3 10 Резервный (цепь ЭБУ АКПП)
4 10 ABS
5 10 Подушка безопасности
6 20 Стеклоочиститель и стеклоомыватель ветрового окна
7 10 Аудиосистема
8 15 Прикуриватель
9 15 Электроподогрев сидений
10 10 ЭБУ

Тоже самое на картинке

Понравилась статья? Поделиться с друзьями:
АвтоРалли
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
