Вибрации мотора на холостых оборотах

Почему дизельный двигатель вибрирует на холостом ходу

03 апреля 2018 Категория: Полезная информация. После запуска двигатель может слегка вибрировать, тем более в холода. Дизельные моторы больше подвержены этой проблеме, чем бензиновые, в силу своих конструктивных особенностей. Обороты холостого хода, когда сцепление выключено и крутящий момент не передается от двигателя на колеса, для дизелей составляют в среднем 680-780 об/мин.   Даже на исправном, но непрогретом моторе, возможна сильная вибрация на холостых. Главное, чтобы к моменту выхода ДВС на рабочие температуры, в это в среднем 3-5 минут прогрева двигателя, она исчезала. Также не должно быть пропусков зажигания, рывков и других посторонних звуков в работе мотора.

Если вибрации сильные и длительные

Такая ситуация может быть вызвана многими причинами

Но искать причину важно, потому что повышенная вибрация губительна для ДВС и чревата проблемами – от повышенного расхода топлива до раннего износа деталей ЦПГ. Обычно проблема вибрации на холостых связана с неисправностями топливной системы, троением ДВС, нарушениями крепления мотора

И приходится выполнить ряд проверок, чтобы убедиться в исправности всех узлов и агрегатов, которые имеют отношение к стабильной работе двигателя

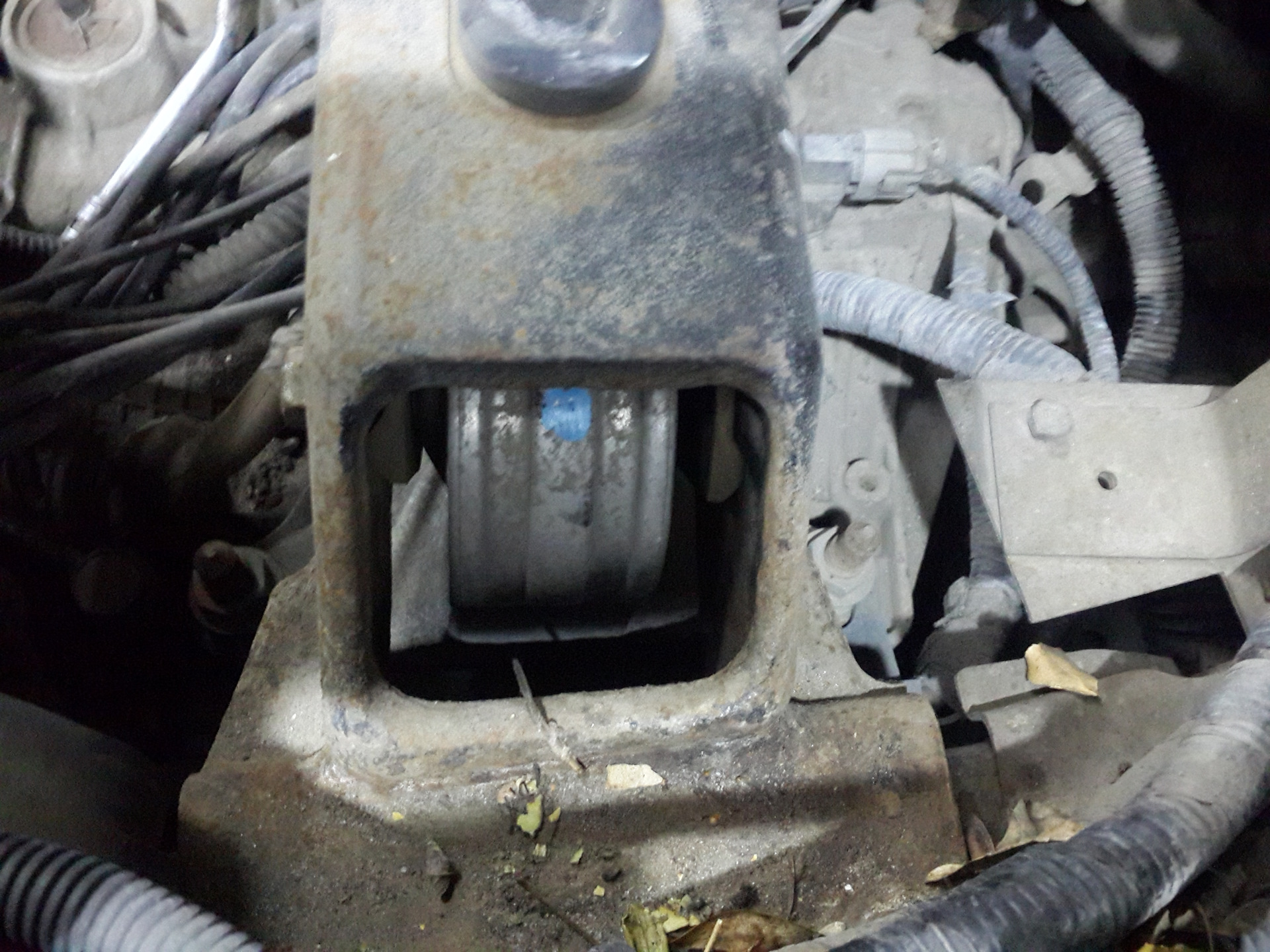

Шаг 1. Проверяем подушки крепления ДВС

Распространенная ситуация, которая вызывает повышенные вибрации мотора – нарушение системы его крепления. В частности, износ или дефект его опор (подушек). Ведь их назначение – не только надежно удерживать двигатель в подкапотном пространстве, но и гасить его вибрации. Определить проблему можно так.  Открыть капот и тронуться вперед, а затем сдать назад, рывками раскачивая автомобиль. В это время ассистент смотрит на то, как смещается мотор во время таких рывков. Нормально, когда ДВС равномерно раскачивается в стороны наклона кузова и быстро возвращается в исходное положение. А вот если заваливается в какую-то сторону, нужно менять соответствующую подушку. Даже если внешне она не повреждена.

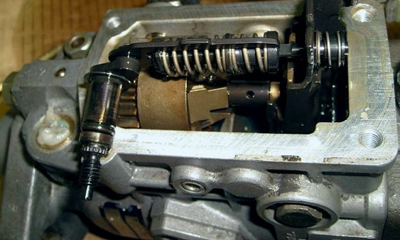

Шаг 2. Проверяем ТНВД и форсунки

Неисправности топливного узла ведут к неправильному дозированию топлива. В результате – бедная или чрезмерно обогащенная смесь и неустойчивая работа мотора. Причем в таком случае вибрация не пропадает и на рабочих температурах. Для диагностики и ремонта форсунок и ТНВД нужно обращаться на СТО. Проблема может решаться чисткой форсунок и регулировкой винтов ТНВД. В других случаях может потребоваться серьезный ремонт и заменой деталей топливного узла. Как правило, именно с некорректной работой системы подачи топлива в цилиндр связана проблема вибраций дизельного двигателя.

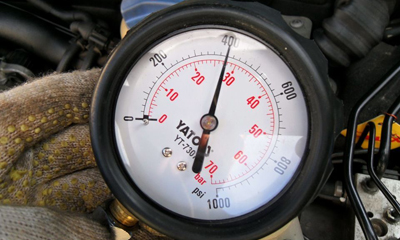

Шаг 3. Проверяем компрессию в цилиндрах

Проблема вибрации дизельного ДВС на холостых может быть связана с износом ЦПГ и газораспределительного механизма. Это отражается на компрессии, оценку которой лучше доверить профессионалам. Если выявлена проблема с разбросом показателя компрессии в разных цилиндрах, это говорит о неравномерном воспламенении смеси – отсюда сильная вибрация в режиме холостого хода. Обычно в таком случае после выхода ДВС на рабочие температуры вибрация пропадает.

Шаг 4. Проверяем выставление зубчатого ремня ГРМ

Часто проблема вибрации дизеля на холостых оборотах появляется после замены ремня ГРМ. Это связано с ошибками в установке ремня, когда небольшое его смещение ведет к нарушению фаз газораспределения, и, как следствие, к сбоям в работе мотора и его троению.

Другие причины

Если после всех указанных проверок проблему вибраций дизельного мотора на холостых не удалось решить, стоит помнить и о других ее причинах:

• чрезмерная нагрузка на генератор (мощные потребители электроэнергии + малый объем ДВС)
• некачественное топливо, попадание в него воды
• забитые фильтры – топливный и воздушный
• неисправности датчиков: ДМРВ, ДПДЗ, датчика холостого хода, ДПРВ, ДПКВ и т.д.
• выход из строя одного цилиндра (завоздушивание системы подачи топлива, закоксовка форсунки, выход из строя свечи накаливания)
• прогар поршня или клапана
• неисправности маховика и сцепления, разбалансировка коленчатого вала

В любом случае, причину чрезмерной вибрации дизельного двигателя нужно выявить и устранить как можно быстрее – работа в таком режиме плохо сказывается на долговечности ЦПГ и грозит серьезными неисправностями и дорогостоящим ремонтом. Изучите и другие полезные материалы:

• Какие обороты лучше держать на дизельном двигателе – здесь
• Как продлить ресурс дизельного двигателя – здесь

Если вы в поиске качественных запчастей для своего дизельного двигателя, проверьте наш каталог ПЕРЕЙТИ В КАТАЛОГ

Другие причины

Указанные выше проблемы – далеко не единственные из тех, что способны вызвать вибрацию двигателя, которая будет передаваться на кузов. Среди возможных альтернатив:

Вибрация не самого двигателя, а навесных агрегатов и конструктивных элементов, находящихся в контакте с кузовом.

Для выявления виновника проблемы автомобиль загоняют на эстакаду, яму или подъемник, проверяя возможные источники вибрации в подкапотном пространстве и вне такового.

Поломка балансирных валов, которыми снабжаются некоторые двигатели для предотвращения вибрации.

Если валы вышли из строя, мотор начнет сильно вибрировать.

Загрязнение топливной системы.

Выше уже упоминалось загрязнение форсунок – это одна из возможных причин. Грязные форсунки, топливный фильтр – все это способно стать причиной «дрожи» двигателя. Схожие симптомы наблюдаются, если в топливо попала вода: мотор вибрирует, резко растет потребление топлива с параллельным падением мощности. Такую проблему можно устранить, откачав из бака испорченное горючее, или разбавив его качественным бензином/дизтопливом.

Обязательно следует проверить состояние воздушного и топливного фильтров: чем хуже их пропускная способность, тем нестабильнее будет работа двигателя, поскольку ухудшается состав топливовоздушной смеси.

Неполадки в системе зажигания.

Нужно проверить катушки зажигания, высоковольтные бронепровода, свечи.

Повышенная нагрузка на генератор.

Появление таковой часто приводит к вибрации двигателя на холостых. Если автомобиль стоит с заведенным мотором и включенным кондиционером/печкой, обогревом сидений и стекол, и т.д., генератор интенсивнее отнимает мощность у двигателя, появляется отдающая в кузов вибрация. Особенно это актуально для маломощных силовых агрегатов микролитражных машин. Нельзя исключать также и неисправности самого генератора, который также следует проверить.

Вибрации могут быть не связаны с двигателем, а исходить, например, из коробки передач.

Неполадки «автомата» или «механики» способны вызывать биения, отдающие в корпус авто, похожие на вибрацию от двигателя. Неисправности могут возникать в самой трансмиссии и сцеплении.

Неправильная настройка карбюратора приводит к неоптимальной работе двигателя и потенциальному возникновению вибрации.

• Неисправность клапана или датчика холостого хода.
• Поломка ТНВД у дизельных авто.
• Загрязнение дроссельной заслонки.
• Некачественное топливо, детонирующее в цилиндрах вместо сгорания.

Вибрация на холостых — причины

В режиме холостого хода двигатель работает, но не передает крутящий момент на колеса автомобиля. Коленвал при этом вращается на скорости примерно от 750 до 950 оборотов, в зависимости от типа двигателя. Настройки блока управления поддерживают обороты холостого хода на заданном производителем уровне, поскольку их «просадка» приведет к тому, что двигатель заглохнет, а повышение вызовет неоправданно высокое потребление дорогого горючего. Кроме того, высокие нагрузки будет испытывать центральная поршневая группа, что снизит моторесурс.

Исправный и хорошо настроенный мотор работает, как правило, тихо, водитель в кабине слышит лишь легкий шум и может ощущать минимальную вибрацию из двигательного отсека. Некоторое «подрагивание» может быть нормальным после холодного запуска, особенно в зимний период

Но по мере прогрева силового агрегата, когда детали расширяются от тепла и принимают штатные размеры, оно должно прийти в норму: поэтому важно прогревать мотор зимой. При этом не должно быть провалов в работе двигателя, рывков, пропусков зажигания, стука и других посторонних звуков

Если в движении или на холостых оборотах вибрация двигателя появилась, стала ощутимой и вызывает проблемы, вплоть до глушения ДВС – значит, имеются какие-то неполадки с самим агрегатом или навесным оборудованием, которые, контактируя с кузовом, передают вибрацию на таковой.

Основные причины вибрации двигателя во время холостой работы:

• троение мотора;
• плохое крепление двигателя;
• выход из строя подушек, на которых покоится силовой агрегат;
• разбалансирован коленвал.

Рассмотрим их ближе.

Причины вибраций двигателя в автомобиле

При нормальной работе стабильное количество холостого хода, в зависимости от типа двигателя, составляет от 800 до 1000 оборотов в минуту. Если это значение меньше нижнего предела, то двигатель просто заглохнет, а если оно будет превышать верхний предел, это приведет к перерасходу топлива, а узлы автомобиля будут усиленно изнашиваться.

Существуют основные причины, по которым появляется вибрация дизельного двигателя на холостом ходу. Чаще всего, это явление возникает при неравномерной работе цилиндров. Наибольший отрицательный эффект заметен, когда двигатель троит, то есть в данной ситуации не работает один из цилиндров. При увеличении оборотов тряска может уменьшиться, однако мощность двигателя будет падать.

Решение в такой ситуации только одно – срочно чинить недостающий цилиндр, потому что такой недостаток не только создает неприятные вибрации, но и способствует износу деталей, так как топливо не сгорает внутри, а лишь смывает смазку, а также ускоряет закоксовку всего мотора. Самостоятельно решить эту проблему можно, но придется освоить много операций, если исправный мотор нужен срочно, то лучше обратиться на СТО.

Другая достаточно распространенная причина вибрации – неправильно закрепленный двигатель. Очень часто это связано с износом подушек или слишком жесткими элементами крепления. В любом случае, чтобы избежать неприятных ощущений, необходимо принимать меры, проводить ремонтные и регулировочные работы. Узнать недостатки в креплении мотора можно вместе с помощником

Вам нужно открыть капот и попеременно включать нейтральную передачу, заднюю и переднюю, а помощник должен обратить внимание на положение двигателя в эти моменты

Этим самым вы разгружаете поочередно специальные подушки, удерживающие мотор. При каждом переключении он будет отклоняться в разные стороны, в идеале на одинаковый угол. Если в какую-то сторону он завалится больше обычного, значит, в том месте нужно заменить подушку, возможно, она вовсе разрушена. К тому же, может вовсе не двигатель стал причиной вибраций, а какие-то детали, подходящие к нему, потому что при заваливании мотора они соприкасаются со станками кузова.

Кроме основных причин вибрация дизельного двигателя на холостых оборотах может быть сопряжена и с другими факторами. На его нестабильную работу очень часто влияют узлы и агрегаты, связанные с подачей топлива, которые сильно загрязнены. Это вызвано, чаще всего, примесями, содержащимися в воздухе и бензине, которые попадают через сетку фильтров данных узлов; в смесь газа и жидкости может также попасть вода.

https://youtube.com/watch?v=6XFR_5OdxTQ

Мнение эксперта Руслан Константинов Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

На стабильность работы двигателя влияет множество факторов, один из них — малые холостые обороты. При возникновении вибрации они оказывают на мотор крайне негативное воздействие. Кто-то специально делает обороты холостого хода меньше, тем самым пытаясь сэкономить на топливе. Так делать не рекомендуется, всё, чего можно таким образом добиться, это капитального ремонта двигателя в ближайшем будущем, в таком случае экономия на топливе окажется сомнительной. Вибрация двигателя на ходу может возникать и при езде на малых оборотах под нагрузкой на заведомо высокой передаче. Вибрация появляется из-за детонации, которая рано или поздно также приводит к ремонту силовой установки. Чтобы этого не допустить, нужно использовать топливо с рекомендуемым производителем октановым числом и использовать соответствующие дорожной обстановке передачи. Не рекомендуется эксплуатировать автомобиль в обычном режиме при возникновении следующих проблем: • опоры двигателя пришли в негодность; • не работает один или несколько цилиндров; • сильная детонация мотора. Все эти симптомы обязательно сопровождаются ощутимой вибрацией. Нередко от этого начинают откручиваться болты и гайки, предсказать последствия будет невозможно! Причиной вибрации может стать не только двигатель, но и неисправное навесное оборудование, элементы трансмиссии и ходовой части. При возникновении таких ситуаций нужно срочно провести диагностику, найти и устранить причину губительной вибрации.

Причины возникновения вибраций

Если повышение оборотов и прогрев двигателя не приводят к уменьшению или полному исчезновению вибрации, то в таких случаях причинами ее возникновения могут быть:

• в газораспределительном механизме или в одном из цилиндров поршневой группы возник дефект;
• параметры компрессии в цилиндрах значительно отличаются;
• опора ДВС получила повреждение;
• возникла неисправность в топливном насосе высокого давления;
• неисправны дизельные форсунки;
• некорректно выставлены метки ремня ГРМ;
• некорректно выставлен угол опережения впрыска.

Возникшая из-за некоторых из указанных причин вибрация позволяет эксплуатировать автомобиль практически без ограничений. В других случаях дизель начинает троить, пропадает тяга, возрастает расход дизельного топлива и моторного масла, из выхлопной начинает валить дым.

Опора ДВС получила повреждение

Неисправность опоры (подушки крепления) можно определить при оценке интенсивности вибраций. Анализ надо выполнить на холостых оборотах сразу после запуска холодного ДВС и после прогрева. Оценить интенсивность вибраций нужно и в режиме работы двигателя под нагрузкой. Опоры могут стать причиной вибраций при любой температуре двигателя.

Для диагностики неисправности следует открыть капот и начинать двигаться вперед, затем назад. При таких движениях двигатель станет раскачиваться на опорах. Амплитуду смещения ДВС оценивает помощник водителя.

Важно! При резком смещении двигателя во время рывков автомобиля вперед или назад, а также при заметном смещении в одну из сторон опоры мотора необходимо заменить. Нормальным считается плавное возвратное движение ДВС при таких маневрах автомобиля

Следует также учитывать, что отсутствие внешних неисправностей опоры при визуальном осмотре не может быть гарантией их штатной работы при эксплуатации автомобиля.

Выход из строя одного из цилиндров

При такой неисправности интенсивность вибрации значительно возрастает, двигатель начинает троить. Произойти это может из-за прогоревшего клапана или поршня, проблем со свечой накала, завоздушивания топливной системы, образования кокса в сопловых отверстиях форсунок. При этом проблемы с цилиндром как могут исчезнуть после достижения двигателем рабочей температуры, так и возникнуть вновь. Диагностика проблемы заключается в замере компрессии в цилиндре и проверке подачи дизтоплива.

Различия в параметрах компрессии

Различия в параметрах компрессии возникают в силу неравномерного износа двигателя. Разброс в показателях приводит к возникновению вибрации на холостых оборотах. Дисбаланс возникает из-за того, что в продолжающих работать цилиндрах воспламенение рабочей смеси может происходить с задержкой или опережением. Такие сбои особенно чувствуются на холостом ходу при запуске холодного двигателя.

После прогрева двигателя вибрация исчезает или значительно ослабевает. Причина заключается в повышении компрессии, вызванной увеличением тепловых зазоров при повышении температуры двигателя. В таких случаях нужно провести замер компрессии в каждом цилиндре и полученные параметры сравнить с допустимыми.

Неисправность форсунок и ТНВД

Сбои в работе ТНВД, который обеспечивает подачу топлива и поддерживает холостые обороты, приводят к возникновению вибрации из-за подачи излишка или недостаточного количества топлива. Обычно после достижения двигателем рабочей температуры вибрация уменьшается или исчезает. Отрегулировать работу ТНВД необходимо в случаях, когда при прогреве вибрация не прекращается или даже усиливается.

Регулировка работы насоса высокого давления выполняется специальными винтами, которые дозируют объем топлива, необходимый для работы двигателя на холостом ходу. Объемы топлива определяются производителем, настройка требует опыта, поэтому своими силами выполнять эту работу не рекомендуется.

Изменение фаз газораспределения

Вибрации могут возникнуть после замены ремня ГРМ. В таких случаях ошибка в выставлении зубчатого ремня даже на один «зуб» вызовет сильную тряску двигателя и может привести к серьезным проблемам. Требуется сразу заглушить ДВС, чтобы избежать негативных последствий.

Другие возможные причины

Среди других причин, которые вызывают повышенную вибрацию ДВС при работе на холостых оборотах, назовем:

• биение коленвала или распредвала;
• разный вес поршней, что может случиться после проведения ремонтных работ;
• дефект маховика, изменяющий баланс.

Продолжение эксплуатации дизеля со значительной вибрацией на холостом ходу или в других режимах работы негативно скажется на ресурсе двигателя. Такие дефекты требуется незамедлительно устранять и восстанавливать штатную работу агрегата.

Причины, почему двигатель вибрирует

Ответы на вопрос о том, почему на холостых оборотах мотор вибрирует, могут быть разными. Существует несколько причин столь неприятного явления:

• «троение» двигателя;
• нарушение крепления силового агрегата;
• разбалансировка коленвала.

К признакам троения относят следующее:

• Слабый разгон, появление при этом рывков.
• Рост расхода топлива.
• Заметные вибрации рулевого колеса.
• Во время поворота ключа в замке зажигания образуются пропуски.
• Одна из свечей зажигания чернеет.
• Появление хлопков из выпускной системы.

Если троение и вибрации связаны с выходом из строя цилиндра, устранять неисправность необходимо как можно оперативнее, ведь топливо будет сжиматься недостаточно, его избытки приведут к смыванию смазки со стенок цилиндра и к преждевременному его износу.

Также из-за этого несгоревшее топливо через уплотнители будет проникать в масло, и оно, в свою очередь, утратит эксплуатационные характеристики, что чревато еще более серьезными поломками и необходимостью масштабного ремонта.

Если их наоборот – слишком много, расход бензина или дизеля растет, повышается нагрузка на детали цилиндрово-поршневой группы, а это ведет к значительному сокращению моторесурса.

Поэтому специалисты советуют изучить инструкцию к автомобилю, узнать оптимальный баланс коленвала и строго его придерживаться, а при нарушении требуемых показателей немедленно отправляться на СТО и выполнять балансировку.

Что можно проверить и исправить самому

Как уже говорилось выше, проще всего проверить целостность опор двигателя, о том, как это сделать, мы писали в самом начале нашего материала. Также следует провести визуальный осмотр свечей зажигания, катушки и проводов.

Если на них были обнаружены потемнения, нарушение изоляции и прочие дефекты, необходимо срочно выполнить замену подозрительной детали. Обычно после этого обороты холостого хода нормализуются, тряска исчезает.

Вибрации двигателя на ХХ и низких оборотах: причины и признаки, диагностика

Прежде всего, нужно знать, что может стать причиной вибрации двигателя на холостом ходу. Во-первых, это может быть троение двигателя, когда происходит нарушение в работе цилиндров двигателя. В этом случае сгорание топливно-воздушной смеси в цилиндрах отлично от нормального.

Ситуация может варьироваться от неисправности одного или нескольких цилиндров до полного прекращения их работы. При этом на ранних стадиях троение слабо заметно, обычно проявляется в виде вибраций на ХХ.

Причинами троения  двигателя являются:

1. Проблемы со свечами зажигания;
2. Неправильная подача топлива либо воздуха в цилиндр;
3. Засорение воздушного фильтра;
4. Проблемы в системе зажигания;
5. Износ ЦПГ и, как следствие, поломка двигателя;

Проявляется троение в следующем:

• пропуски зажигания;
• наличие хлопка в выпускной системе;
• уменьшение мощности мотора;
• потряхивание мотора при работе на холстом ходу;
• ощутимая вибрация руля;
• почернение одной из свечей зажигания;
• слабый разгон автомобиля, появлении рывков во время движения и разгона;
• увеличение расхода топлива;

Проверить автомобиль можно самостоятельно. Для этого в рамках диагностики проверка затрагивает:

1. Свечи зажигания, провода и катушку зажигания. При обнаружении потемнения, пробоев изоляции, других дефектов необходима срочная замена поврежденной детали на новую.
2. Система питания. Необходима проверка топливного насоса, клапана регулятора давления, проводится проверка исправности инжекторных форсунок.

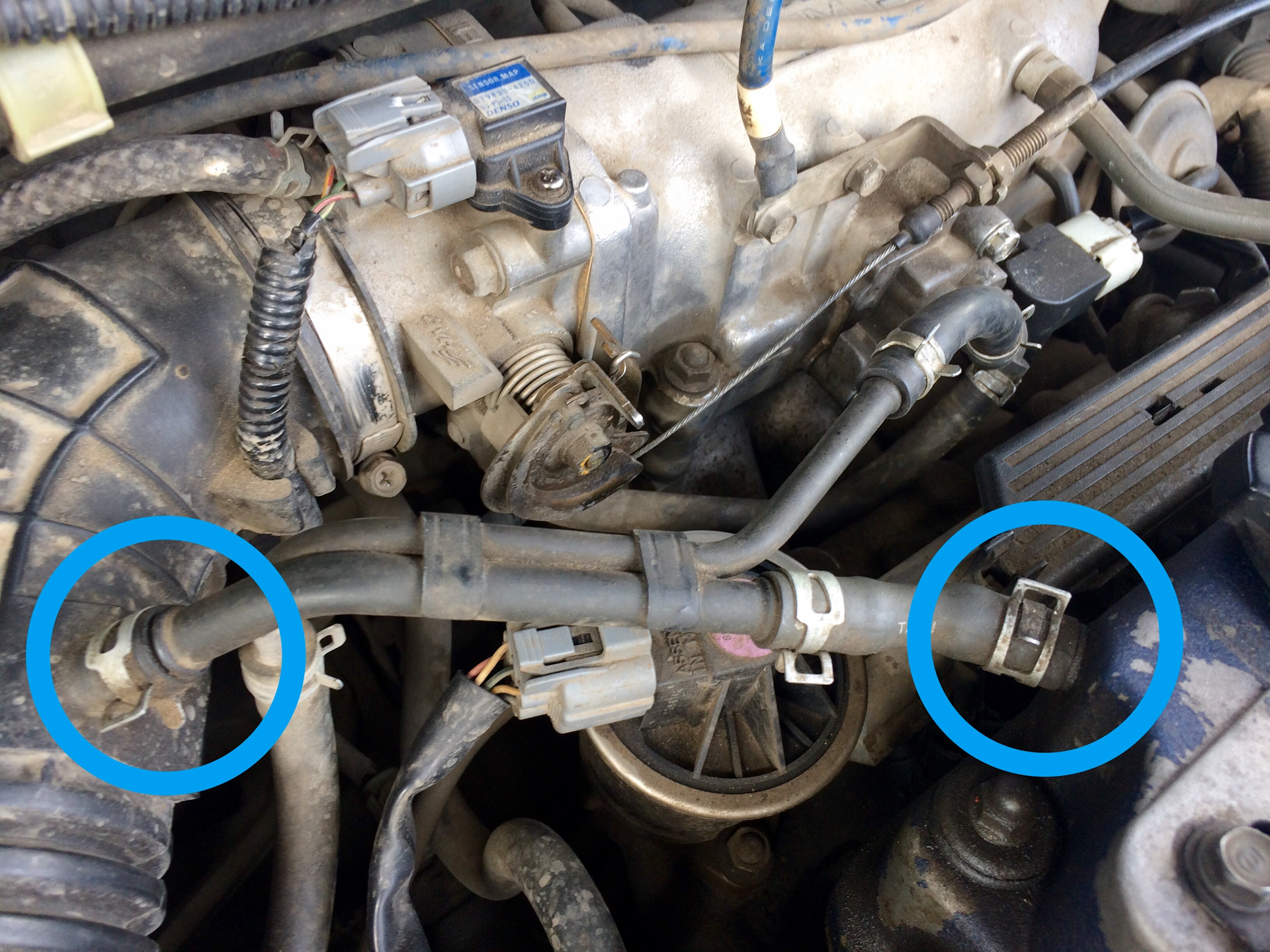

3. Воздушная система. Проверяются перекрытия впускной трубки и накачивается воздух. Если появится шипение воздуха, это значит, что нарушена герметичность. По звуку определяется место утечки.
4. Воздушный фильтр. При засорении необходима его замена.
5. Уровень компрессии цилиндров двигателя. Если уровень  понижен, вероятно, что произошел прогар поршня или клапанов цилиндра, изношены поршневые кольца, имеются другие дефекты. В таком случае двигатель разбирается для ремонта.

Отметим, что решать проблему троения необходимо незамедлительно, то есть следует ремонтировать цилиндр. В противном случае горючее будет не сгорать, а смывать смазку, произойдет закоксовка двигателя, разжижится масло в картере, проблемный цилиндр получит еще больше повреждений и выйдет из строя и т.д.

Добавим, что в одних случаях возможен ремонт своими силами, особенно если дело в  фильтрах или системе зажигания. При  более сложной поломке лучше обратиться в автосервис.

Второй причиной вибрации может быть неправильно закрепленный двигатель. Возможна изношенность подушек или чрезмерная жесткость крепежных элементов. Диагностировать эту проблему можно с помощником. Открывается капот и попеременно включаются нейтральная, задняя, первая передачи. В это время помощник следит за двигателем. Если при одном из переключений он отклоняется под большим углом, значит, в этом месте подушка изношена, возможно также ее разрушение. Опору двигателя нужно заменить. Причиной вибрации могут стать детали, соприкасающиеся с кузовом. В этом случае для устранения проблемы необходимо отрегулировать их положение. Еще одной причиной, по которой мотор вибрирует на холостых, может стать недостаточный уход за элементами топливной системы. Это приводит не только к вибрации, но и к увеличению расхода топлива, закоксовке цилиндров двигателя, появлению посторонних звуков и т.д. Также вибрации могут быть вызваны разным весом деталей двигателя. Она проявляется при большом пробеге автомобиля или после ремонта ДВС

При пробеге более двухсот тысяч нужно с особым вниманием относиться к мотору. Необходима замена его изношенных деталей

При замене деталей нередко запчасти могут быть не самого лучшего качества. Когда они устанавливаются на место, после сборки ДВС можно ощутить неприятную вибрацию

Также вибрации возможны после замены зубчатого ремня, цепи ГРМ и т.д

Когда они устанавливаются на место, после сборки ДВС можно ощутить неприятную вибрацию. Также вибрации возможны после замены зубчатого ремня, цепи ГРМ и т.д.

Еще отметим, что вибрация может возникать в современных машинах, особенно зимой из-за обилия электроники и нагрузки на генератор на холостом ходу. Такие вибрации считаются нормой, они быстро проходят (часто после прогрева мотора). Также в этом случае, особенно зимой, желательно использовать более качественное топливо. Возможно, потребуется замена воздушного фильтра.

Вибрационные характеристики

При замере вибрации измеряют её вертикальную и горизонтальную составляющие (или как ещё называют осевая и поперечная). Существует несколько понятий вибрационных характеристик, давайте разберемся какими они бывают и в чем измеряются:

• Виброскорость (измеряется в миллиметрах на секунду, мм/с) – величина, характеризующая перемещение точки измерения вдоль оси электродвигателя.
• Виброускорение (измеряется в метрах на секунду в квадрате, м/с2) – прямая зависимость вибрации от силы её вызвавшей. Виброперемещение (измеряется в микрометрах, мкм) – величина амплитуды, показывающая расстояние между крайними точками при вибрации.

При замерах вибрационных характеристик, как правило, замеряют виброскорость, так как она наиболее точно описывает характер проблемы. При этом измеряют не наибольшее значение виброскорости, а её среднеквадратичное значение (СКЗ). По причине того, что все стрелочные приборы по принципу действия (которые использовались ранее) являются интегрирующими. Допустимые нормы вибрации электродвигателей приведены в Правилах эксплуатации электрических станций и сетей (ПТЭ) и в ГОСТ ИСО 10816.

Так как существует множество разнообразных электрических машин ГОСТ Р 56646-2015 поможет разобраться, какой именно стандарт из группы ГОСТ ИСО 10816 применим к конкретному электродвигателю. Например, для компрессоров, двигателей с насосом и других применений электропривода могут быть различные нормы и требования по проведению замеров.

В этих документах приведены основные требования, нормы, рекомендации, классы вибрационного состояния и прочее.

Тормоза

Для кого-то это звучит странно, тем не менее, тормозная система имеет свою связь с двигателем. Речь идет о вакуумном усилителе. Через специальный шланг он соединен с впускным коллектором. Это нужно для того, чтобы внутри усилителя формировать разрежение. Вакуум образуется благодаря «отсасыванию» поршнями двигателя воздуха из этого узла. При нарушении герметичности связующего шланга в цилиндры начинает попадать лишний воздух, обедняющий горючую смесь. Этапы проверки:

1. При неработающем силовом агрегате несколько раз (3-4) медленно нажмите на тормоз и держите педаль, которая должна быть упругой.
2. Пустите двигатель: педаль должна постепенно провалиться. Если это не так – происходит подсос воздуха.
3. Для проверки шланга его нужно снять. Тестирование проводите продувкой. Если трубка пропускает воздух, потребуется её замена, а если целая — проверка штуцера, ввернутого в усилитель. Возьмите медицинскую грушу, наденьте на штуцер. Когда надавливаете на нее, воздух должен идти только в одну сторону (обратного «хода» нет). А можно и просто подуть: сначала в широкую часть штуцера, затем в узкую. При проходе воздуха в обоих направлениях придется покупать новую запчасть.

Признаки нестабильной работы двигателя ВАЗ-2114 на холостых

В первую очередь в глаза бросается вибрация. Действительно, её не заметить невозможно — она передаётся на рулевое колесо, на рычаг переключения передач, а иногда начинает вибрировать и весь кузов. Мало того, что сама по себе вибрация — не самое приятное явление, она может сигнализировать о поломке или необходимости обслуживания очень многих узлов и систем.

Причины вибрации двигателя ВАЗ-2114

Если мотор работает вполне нормально в переходных режимах и на средних, высоких оборотах, не стоит спешить делать выводы о неисправности системы холостого хода. В первую очередь, проанализируем симптомы, а они могут быть такими:

1. После пуска двигатель вибрирует на холодную, при этом обороты могут плавать от 800 до 2000 оборотов самопроизвольно. При этом после прогрева вибрация может отсутствовать и холостые будут в нормальном диапазоне, 800-850 об/мин.
2. После прогрева двигателя вибрация не исчезает.
3. На холодную холостые нормальные, после прогрева обороты плавают, и мотор колотит.
4. Холостые могут пропадать во время движения, при езде накатом или на перекрёстке после кратковременного вибрирования. При этом можно поймать обороты педалью акселератора.

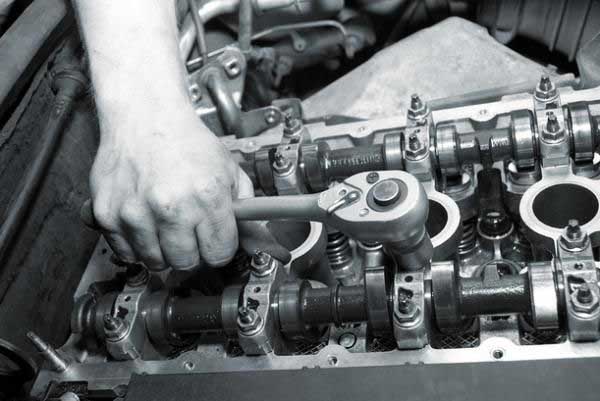

Наша редакционная тачка! ВАЗ-2114. Если не регулировать клапана, то вибрировать будет ого-го!

Вибрация на холостых. Под прицелом — зажигание

Одна из основных причин вибрации на холостых в инжекторном двигателе — некорректная работа системы зажигания.

Даже в том случае, когда в цилиндр подаётся топливо-воздушная смесь в нужном количестве и вовремя, пропуск искры, постоянный, или периодический, обязательно приведёт к вибрации. Причём на средних и высоких оборотах двигатель может работать стабильно, с номинальным расходом топлива и хорошей динамикой.

В первую очередь проверяем вот что:

1. Любые пропуски в искрообразовании приведут к неравномерному выбросу выхлопных газов, проверить это можно просто рукой, подставив её к выхлопному патрубку глушителя, пропуски будут сразу слышны.

2. Пробой в высоковольтной цепи. Изначально стоит проверить высоковольтные провода — они не должны бить на массу как по всей длине, так и в местах контакта с катушкой и свечным колпачком.

3. Свечи. Они довольно часто могут барахлить на малых оборота из-за пробоя на корпус. В этом случае по ободку изолятора снизу будет явно видно тёмно-коричневый или чёрный налёт — первый признак того, что свеча пробивает на массу. Проверить нужно каждую свечу — во время работы на холостых нужно снимать поочерёдно колпачки и прислушиваться, изменилась ли работа двигателя. Неисправные свечи подлежат замене (см. «выбор свечей на ВАЗ-2114 — параметры и зазоры«).

4. Неисправность катушки зажигания (модуля зажигания). Проверить работоспособность в этом случае удастся только заменив модуль или катушку на заведомо рабочие.

Кроме этих проблем, могут возникнуть сложности в работе электроники, это касается в основном инжекторных двигателей. А на ВАЗ-2114 устанавливались только такие, исключением в линейке Самар-2 стали ВАЗ-2115 – тут были карбюраторные версии.

Электроника и датчики как причины вибрации

Ещё одним подозреваемым в истории с вибрацией двигателя на холостых становится электронный блок управления двигателем. Ремонтировать его никто не станет, чаще всего он подлежит либо замене, либо перепрошивке. К примеру, в инжекторных моторах с контроллером Бош 7.9.7+, часто помогает перепрошивка ER19 вместо штатной ER16, расход топлива остаётся в пределах нормы, а вибрация пропадает.

 Кроме ЭБУ виноватыми могут оказаться датчики:

1. Регулятор холостого хода. Датчик регулятора крепится на корпусе дросселя, а для его проверки нужно снять клеммы, при помощи мультиметра в режиме омметра проверить сопротивление между контактами. Номинальное значение — 60-80 Ом. Если датчик не выдаёт нужного сопротивления, заменяем его новым.

2. Датчик массового расхода воздуха. При неисправности этого датчика, импульс, который он посылает на ЭБУ, будет иметь неверное значение, следовательно, на холостых двигатель может вибрировать. Проверяется датчик по той же схеме, что и предыдущий, но мультиметр устанавливается в режим измерения напряжения. При включённом зажигании и заглушенном двигателе напряжение между контактами датчика должно быть в пределах 0,9-1 В.

3. Датчик EGR. Он отвечает за рекуперацию отработанных газов и представляет собой электромагнитный конусный клапан. Именно этот клапан требует периодической очистки. Чистку проводим любым спреем для мойки карбюратора или форсунок.

Неправильно закрепленный двигатель

Это тоже одна из распространенных причин того, почему появляется вибрация по кузову на холостых оборотах. Чаще всего данная проблема связана с износом одной из подушек, на которых крепится двигатель.

Также вибрация по кузову на холостых оборотах возникает вследствие использования слишком жестких элементов крепления. Но где бы эта проблема не скрывалась, ее однозначно нужно решать. Конечно, неправильно закрепленный двигатель не так страшен, как неработающий цилиндр в нем. Но все же во избежание постоянной тряски и звуков следует поменять опоры, либо отрегулировать их положение в правильном направлении.

Как узнать недостатки в креплении двигателя? Сделать это очень просто. Для этого необходимо открыть капот и позвать помощника, чтобы тот попеременно включал «нейтралку», заднюю и переднюю передачу

А в это время вы должны обратить внимание на положение двигателя на опорах. Таким образом, вы поочередно разгружаете подушки, которые удерживают мотор

При каждом новом переключении передачи двигатель будет отклоняться в разные стороны на одинаковые углы. Если в какую-то из сторон он отклонился больше обычного, значит, в этом месте нужно заменить подушку.

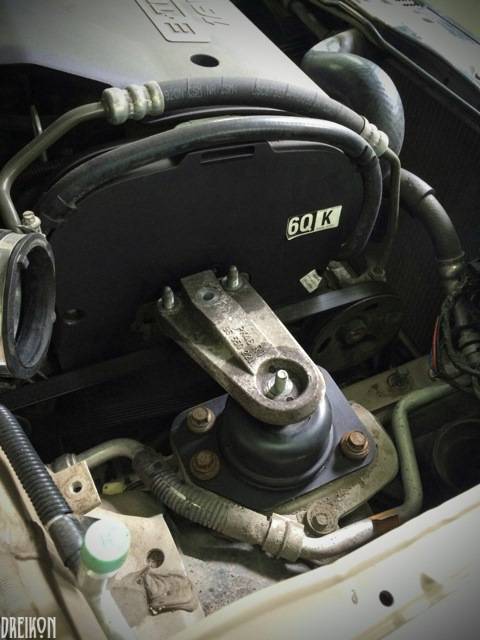

3 Проблемы с креплением – как протестировать подушки?

Причиной вибрации могут стать изношенные подушки (опоры) двигателя или наоборот – слишком жесткие (вибрация появляется после установки новых подушек). Опоры выполняют сразу две важные функции:

• служат элементами, на которых крепится силовой агрегат к кузову;
• демпфируют вибрации двигателя, в результате чего они практически не передаются на кузов.

Отличить вибрацию, вызванную проблемными подушками, очень просто, так как она не зависит от работы цилиндров. Т.е. двигатель может работать вполне стабильно. В то же время в момент нажатия на педаль газа и при трогании вибрации могут усиливаться. При наборе скорости и торможении могут даже появляться стуки. Чтобы убедиться в неисправности подушек, можно произвести диагностику визуально. Для этого понадобится напарник.

Один человек раскачивает автомобиль, резко трогаясь вперед и назад, а второй наблюдает за движением двигателя под капотом. Мотор должен несильно откланяться в стороны, при этом угол наклона всегда должен быть одинаковым. Если же силовой агрегат, что называется, «болтается», значит, необходимо заменить подушки. Надо сказать, что подушки рекомендуется менять, даже если видимых повреждений они не имеют. После установки новых опор необходимо их настроить. Неправильно настроенные крепежные элементы также могут стать причиной появления вибраций и стуков.

Ослабленное крепление двигателя

В этой ситуации вибрация идет по всему кузову, т. к. мотор крепится через подушки (их еще называют опорами), играющих роль не только креплений, но и демпферов, гасящих колебания. Причин появления этой неприятности не так много, подушки могут быть:

• неправильно установлены;
• изношены;
• повреждены при ремонте (например, в ходе монтажа силового агрегата).

Проверить состояние подушек несложно, для этого понадобится помощник. Откройте капот и запустите двигатель. Попросите напарника поочередно включать заднюю, первую и нейтральную скорость. В эти моменты смотрите на двигатель: при каждом переключении он должен немного отклоняться, причем на один и тот же угол. Если в одну из сторон наклон значительно больше или меньше, все дело в плохой подушке. Ее следует заменить.
