Замена гидроусилителя lada granta (ваз гранта)

Стоит ли устанавливать электроусилитель руля

Устройство и руль Лады Гранты

Управление автомобилем без элекроусилителя руля, конечно же, возможно. Но если вы ранее управляли машиной, оснащенной такой системой, то можете испытать серьезный дискомфорт. Вы будете лишены привычной поддержки электродвигателя.

Установка такого механизма имеет определенные сложности, также она сопряжена с расходами. Но они все окупятся комфортной ездой и повышенной безопасностью для вас и ваших пассажиров.

Таким образом, ответ на вопрос «Стоит ли проводить установку?» — это однозначное «Да». Даже если вы не хотите делать это своими руками, обратитесь в автосервис.

В ролике ниже вы найдете сравнение преимуществ ГУР и ЭУР (автор видео — АВТОТЕМА ТВ).

Возможные неисправности ЭУР

Бывает так, что уже после установки ЭУР не работает вообще или с перебоями.

Это может быть вызвано разными причинами, среди которых чаще всего выделяются две:

1. Поломка датчика скорости. в связи с датчиком скорости. На высокой скорости, дополнительное усилие от механизма снижается, чтобы обеспечить вам больший контроль. Если данные от датчика перестают поступать, ЭУР автоматически отключится. Проблема решается заменой датчика.
2. Неправильно установленный картер двигателя. При нарушениях в монтаже картера (кожуха) двигателя, вибрации от мотора будут передаваться усилителю. Тот начнет гудеть, в некоторых случаях даже отключаться.

Инструкция по установке

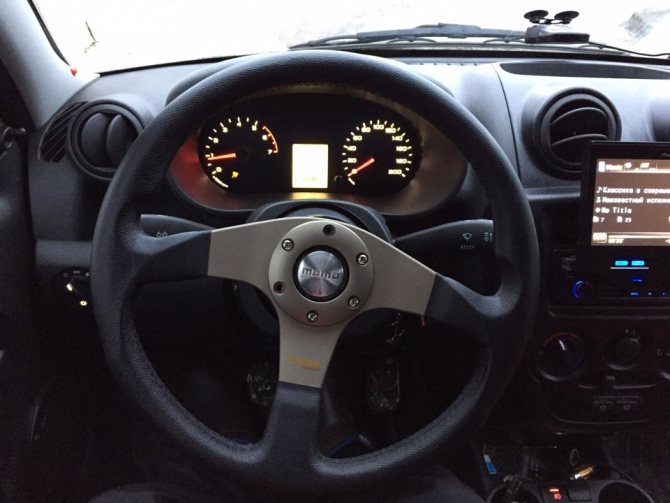

Руль Гранты Стандарт

Данная инструкция предназначена для тех, кто обладает минимальными навыками работы с инструментами и системами автомобиля. Она сделана максимально доступной для всех. Но если вы сомневаетесь в своих навыках и знаниях, лучше обратитесь в автосервис.

Необходимые инструменты и материалы

В первую очередь, вам потребуется сам ЭУР

Обратите внимание на его серийный номер. Последние две цифры указывают на тип и место производства

Так, 00 – это редукторный усилитель, производился в Махачкале и имеют нарекания от водителей. С цифрами 04 – корейский, ставился на Гранты и Калины, хороший усилитель, можно найти в магазинах, но на развалах его мало. Ну а 02 – Калуга, безредукторный тип, также неплохие отзывы.

Для подключения вам потребуются такие обычные инструменты, как отвертки, гаечные ключи, болгарка.

Процесс установки

Вначале, вам необходимо будет полностью снять такие элементы, как подушка, руль, переключатели, замок зажигания, а также в конце рулевую колонку вместе с кронштейном и карданом.

Далее делайте все следующим образом:

1. Взяв старый кронштейн-пластину, выбейте из него болты. Потом от верхней части отрежьте около 30 мм (где приварены 2 болта и есть 3 отверстия).
2. Примерьте пластину к ЭУР, если отверстия не совпали (скорее всего так и будет), просверлите их.
3. Теперь нужно прикрепить кардан к усилителю.
4. Под кронштейн в точке крепления к усилителю нужно положить шайбы. Они могут быть разной толщины и оказывают прямое влияние на регулировку руля в будущем.
5. Теперь можете закрепить ЭУР. Кардан вставьте на рейку.

После всего этого вам необходимо подключить проводку. Ниже приведена схема подключения.

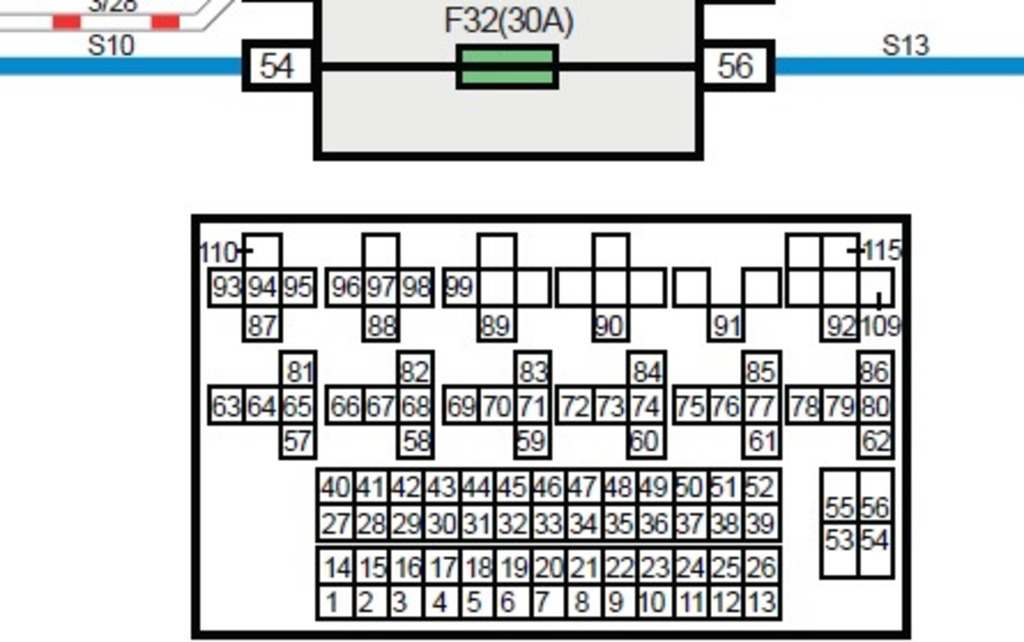

Схема подключения проводов

Комплектация:

• Электроусилитель производства г.Калуга;
• Гарантийный талон/паспорт для ЭУР.

Гарантия 1 год.

Данный усилитель устанавливается вместо штатного, а так же на автомобили не укомплектованные с завода электроусилителем руля (ЭУР).

Важная информация для заказа! Если автомобиль не был укомплектован с завода электроусилителем руля, вам понадобятся: монтажная пластина к кузову, комплект (жгут) проводов для подключения ЭУР и карданчик рулевой колонки. Если же ЭУР Вы приобретаете в замен своего заводского вышедшего из строя по какой либо причине, то в этом случае докупать комплектующие не требуется!

При заказе указывайте на какой автомобиль Вам необходим ЭУР!

Убедительная просьба не рисковать своей безопасностью!

Вес, кг: 9.5 Размеры, см: 48 х 16 х 11 Объем, м3: 0.00845

Список интернет магазинов, адреса фирм, предоставляющих услуги

№	Название	Контакты, адрес
1.	СТО «А1-Моторс»	Москва, ул. 1-я Дубровская, д. 13а, стр.4, телефон: 8 (495) 120-15-38

2.Мотель Варшавский — Магазин запчастей: Hyundai, LADAМосква (м. Аннино), м. Аннино, 32 км. МКАД (на территории Каширского двора 3). Телефон: (495) 388-13-72, (495) 388-64-093.«Эксперт-Авто» — Магазин запчастей: Renault, LADAМосква (м.Тульская), Загородное шоссе, д. 7А, телефон: (916) 838-00-62, (915) 154-35-644.«Запчасти на колесах» — Магазин запчастей: Renault, LADAМытищи, Волковское шоссе, д. 13, телефон: (985) 666-71-45, (968) 409-30-195.СТО «Автосервис на Седова»м. Елизаровская, улица Седова, 11АБ, бокс С

Отзывы о фирмах

• Василий:полгода назад в СТО «А1-Моторс» устанавливал сервопривод на Гранту. Ребята сделали все оперативно и профессионально. Мои рекомендации.
• Иван:после покупки Лады заменил ГУР на ЭУР. Работы заказывал в СТО «Автосервис на Седова». Новое оборудование, множество ремонтных боксов, работают профессионально.
• Иннокентий:товарищи рекомендовали установить ЭУР. Покупал в магазине запчастей «Мотель Варшавский». Хорошее качество, приемлемые цены, бонусы при покупке.
• Владлен:два года отъездил на ГУРе, решил перейти на ЭУР. Советовали покупать в «Эксперт-Авто». После установки прошло полгода, нареканий нет, мои рекомендации.
• Вячеслав:оставляю свой положительный отзыв о магазине автозапчастей «Запчасти на колесах». Профессиональная консультация, приемлемые цены, приветливый персонал.

Возможные неисправности эура на ладе гранте лифтбек (седан)

Неисправность	Диагностирование	Метод устранения
Свечение диода на боковой стойке из-за неисправности датчика скорости.	Проверка исправности датчика скорости путем его демонтажа, прозвон мультиметром.	Замена датчика новым, так как конструкция не подлежит ремонту (частичному, полному).
Низкое напряжение в электропроводке.	Проверка целостности изоляционного слоя, контактных клемм.	Замена поврежденного участка кабеля, изоляция мест соединения.
Электрический усилитель вращается туго.	Проверка подачи напряжения на входные контакты от реле – регулятора.	Замена реле-регулятора.
В процессе вращения слышен характерный скрип, металлический скрежет.	Демонтаж ЭУРа, разбор на составные элементы, проверка состояния подшипников качения.	Замена двух подшипников качения новыми.

Типы усилителей руля

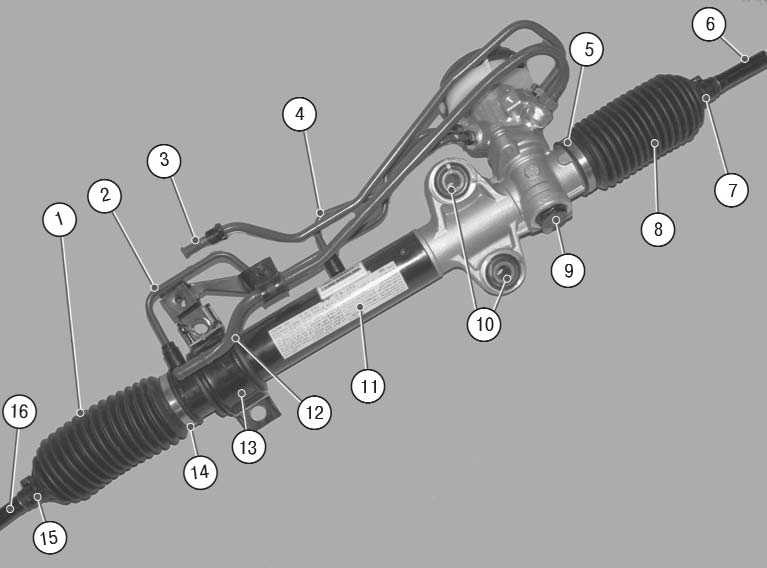

Конструкция гидравлического типа усилителя руля

Для того чтобы рулевое управление было более эффективным и комфортным, применяется усиление. Механизмы делятся на три типа:

электроусилитель;

гидроусилитель;

пневматический усилитель.

Электроусилитель руля работает за счет электроэнергии и имеет довольно сложную структуру. ЭУР заметно улучшает динамику, маневренность, управляемость автомобиля, в некоторых случаях даже позволяет . Электроусилитель руля сегодня имеется не только в иномарках, как было еще десять лет назад, но даже в отечественных моделях, таких как . Купить его можно в любом автомагазине страны.

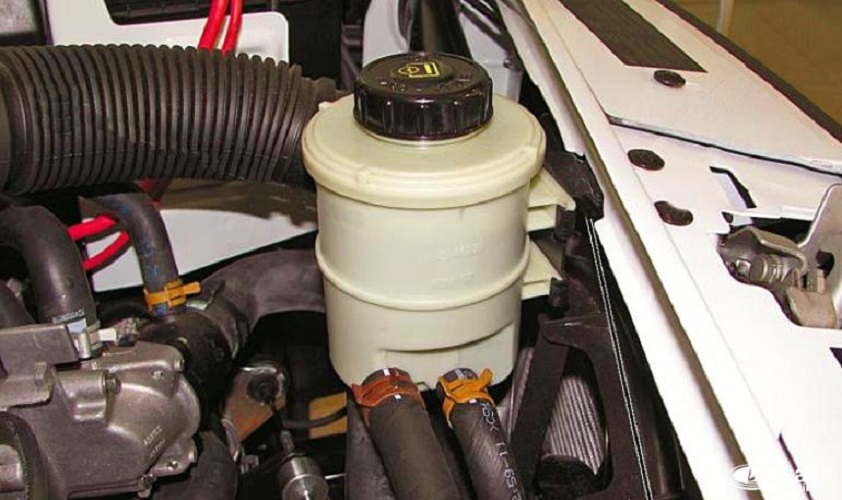

Принцип работы ГУРа заключается в перекачке гидравлической жидкости. Гидроусилитель отличается хорошей способностью смягчать удары, которые приходятся на руль во время скоростного движения по ухабистой дороге. Механизм тоже улучшает маневренность. Единственное, чем он может уступать электроусилителю, так это тем, что не экономичен, зато более эффективен и надежен. Пневматический усилитель — это современный вариант, еще редко встречающийся в автомобилях и тем более не встречающийся в отечественных проектах, хотя купить его можно уже сейчас в крупных автомагазинах.

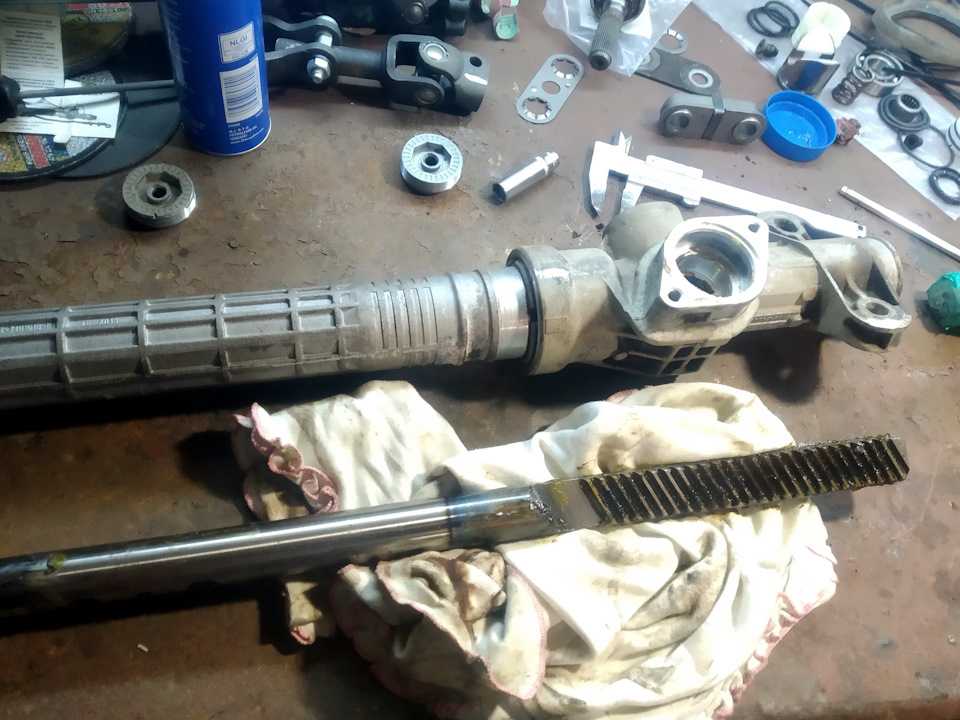

Регулировка рулевой рейки

Узел стучит по разным причинам. На самом деле это настоящая болезнь механизма управления, доставшаяся по наследству от Лады Калины, т. к. узлы идентичны на этих автомобилях. Отрегулировать рейку можно своими руками.

Для этого понадобится минимум инструмента:

• ключ для калибровки рулевой рейки;
• торцевые головки на 10 и 13;
• фигурная отвёртка.

Для подтяжки рейки можно воспользоваться двумя способами. Первый подразумевает использование специального ключа, который можно просунуть в зазор арки с левой стороны. Второй способ более трудоемкий и подходит в том случае, если нет возможности просовывать руку в зазор. Для этого понадобится демонтировать АКБ и его площадку, только так можно добраться до гайки для подтягивания редуктора. С первым способом всё просто, поэтому лучше рассмотреть второй вариант.

Для этого нужно отсоединить клеммы аккумулятора и снять его, после чего демонтировать площадку под ним. Теперь можно добраться до гайки, расположенной на внутренней стороне корпуса редуктора. Ключ для подтяжки можно купить комбинированный, с одной стороны – для подтяжки рейки, с другой – для натяжения ремня ГРМ.

Видео «Установка электроусилителя руля»

В этом видео рассказывается о плюсах и минусах такой системы, а также подробно показан процесс установки (автор видео — sokur64).

Усилитель руля в случае легковых автомобилей повышает комфорт вождения, в то время как на грузовиках без него обойтись совершенно невозможно, так как управлять автомобилем без такого оборудования очень сложно. Изначально в машинах применялся усилитель гидравлического типа (ГУР), в котором основную работу выполняла жидкость под давлением.

Усилитель руля получил довольно широкое распространение и до сих пор используется как в легковых автомобилях, так и в специализированной технике. Но у этого типа гидроусилителя есть конкурент, причем довольно серьезный: электроусилитель (сокр. EUR, EURU).

Этот вид уже приобрел достаточно широкую популярность, и многие автопроизводители устанавливают его на свои модели. Существует тенденция, что в некоторых классах автомобилей EUR полностью заменяет гидроусилитель руля. Поэтому следует подробно рассмотреть устройство электроусилителя руля, конструктивные особенности, виды, плюсы и минусы.

Основная задача ЭУР такая же, как и у гидроусилителя — создавать дополнительное усилие на рулевом механизме для облегчения управления автомобилем. Кроме того, работа усилителя не должна влиять на «обратную связь», чтобы водитель постоянно «слышал» дорогу.

Общие причины

Существуют причины, которые не зависят от типа и состояния элементов рулевого управления, к ним относятся низкое давление в шинах и неправильный развал-схождение колес, нарушение геометрии кузова и т.д.

В первом случае из-за большого пятна контакта шины с дорогой не только увеличивается износ резины, но и усиливается нагрузка на руль, который начинает туго крутиться. Во втором случае неправильные углы расположения колес тоже приводят к данной неисправности. Про влияние геометрии кузова мы поговорим позже.

Также следует обратить внимание на подшипник поворотного кулака, на примере Nissan Primera показано ниже. Из-за износа пыльника он ржавеет, в результате приходится больше прилагать усилия при повороте

И еще, важно понимать, что, если на авто были установлены другие шины и они больше и шире, чем предыдущие, то крутится руль будет туго и это естественно, тут паниковать не стоит

Также стоит обратить внимание на крестовины (карданчики) рулевой колонки. Их может быть одна или две (нижняя и верхняя), все зависит от конструкции

Крестовины могут закусывать или после установки новых, руль некоторое время будет тяжело вращаться.

Обязательно обратите внимание на пыльник кардана, к примеру, на Toyota Caldina 2.0 MT 4WD FULL он выглядит так. Если он порван, то замените его, так как через время попавшие туда вода и грязь приведут к нехорошим последствиям

Первый признак, что проблема именно в крестовинах, это тугое вращение руля с циклическими рывками

Если он порван, то замените его, так как через время попавшие туда вода и грязь приведут к нехорошим последствиям. Первый признак, что проблема именно в крестовинах, это тугое вращение руля с циклическими рывками.

Также разное поведение руля возможно в результате линейного расширения деталей. Как правило, если допуски и посадки в деталях подобраны правильно, а это касается и крестовин, то после их нагрева или охлаждения не возникает заеданий, руль крутится легко и плавно.

Если же данные параметры выдержаны неправильно, а это больше касается не оригинальных запасных частей, тогда руль будет туго крутиться, с заеданиями как при холодном двигателе, так и на прогретом.

Это интересно: Снятие и установка педаль сцепления Lada Largus

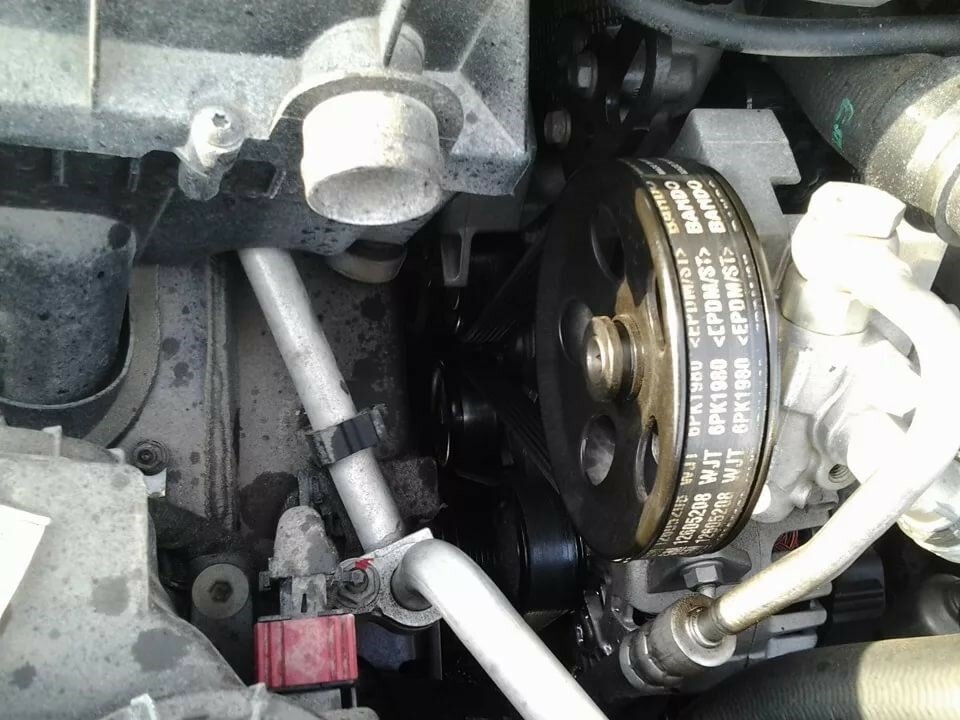

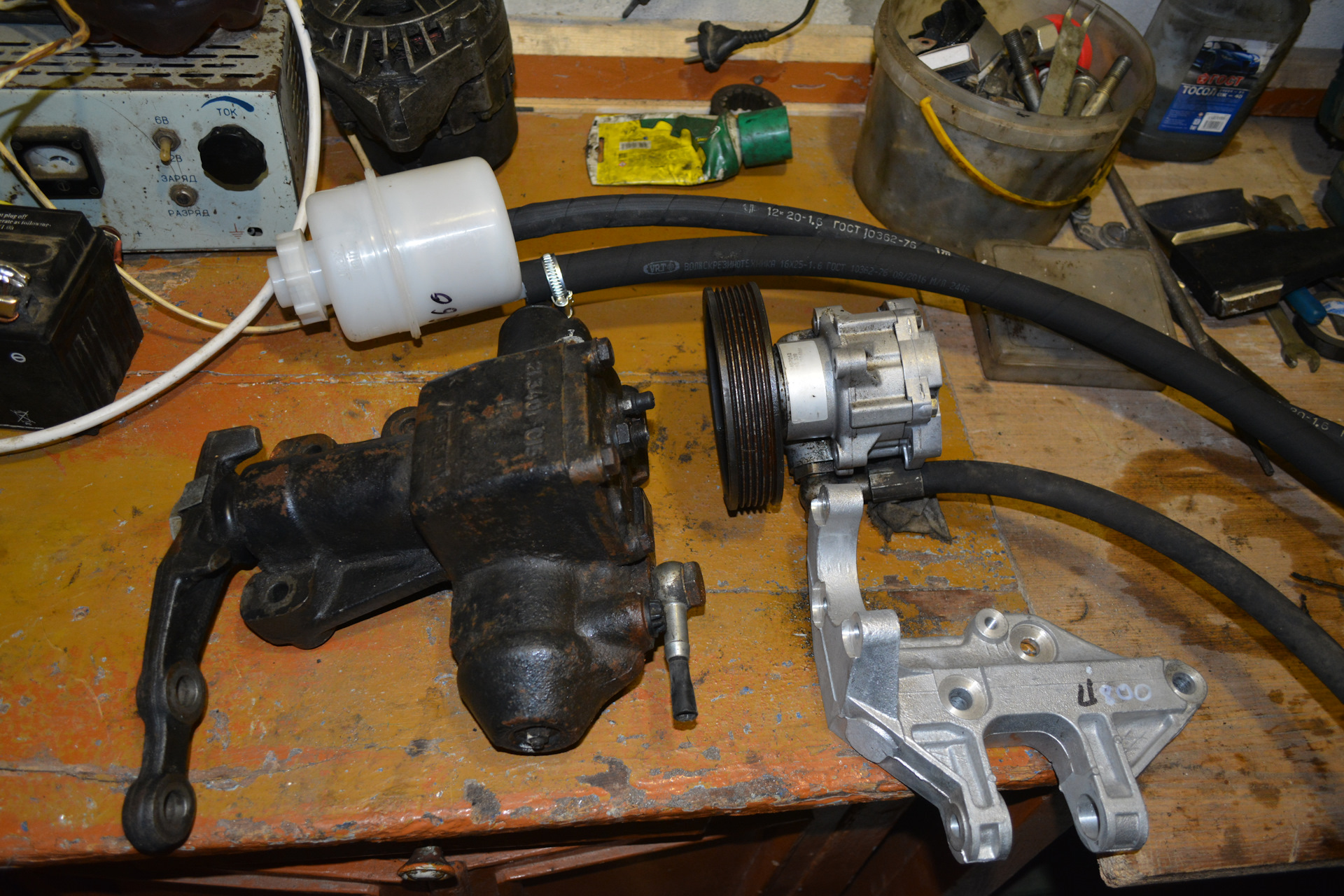

Гидроусилитель руля Лада Гранта: всё, что нужно знать

Главным преимуществом гидроусилителя руля является то, что он позволяет поворачивать руль легким движением даже при низкой скорости. Благодаря этому автомобиль обладает хорошей маневренностью и легко управляется на узких участках дороги или при парковке.

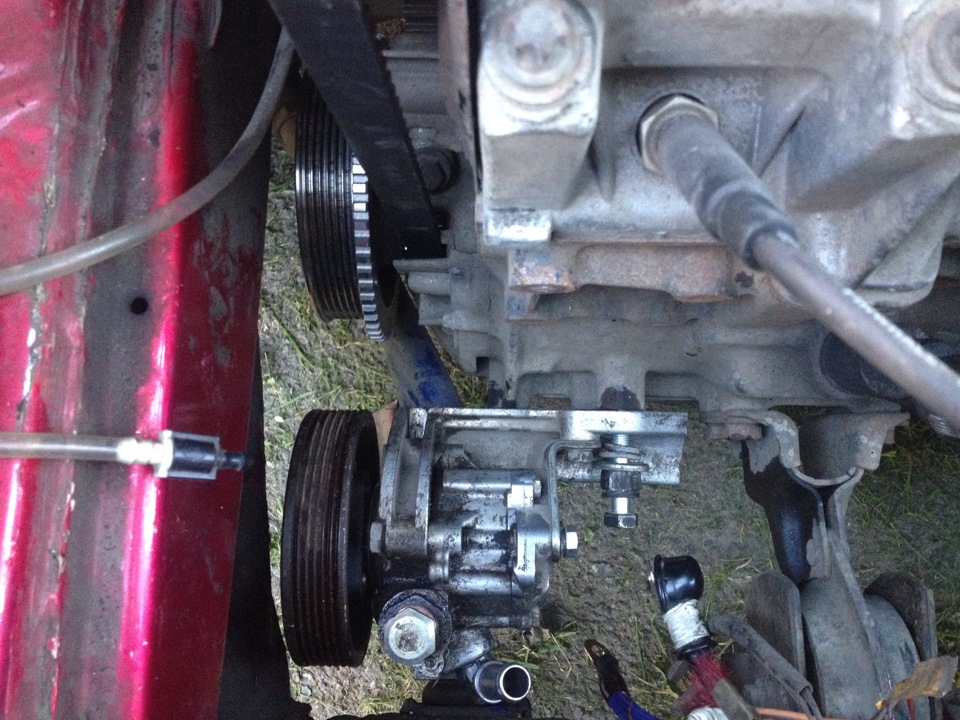

Установка гидроусилителя руля на Ладу Гранту может быть произведена в автосервисе или самостоятельно. Цены на установку зависят от места проведения работ, квалификации мастера и выбранного гидроусилителя. В среднем, стоимость установки гидроусилителя руля на Ладу Гранту составляет от 15 000 до 30 000 рублей.

Для выбора подходящего гидроусилителя руля Лада Гранта необходимо обратить внимание на следующие критерии:

1. Мощность и давление. Гидроусилитель руля должен быть достаточно мощным, чтобы облегчить управление автомобилем.

2. Качество

Важно выбирать гидроусилитель руля от надежных производителей, чтобы быть уверенным в его долговечности и надежности

3. Возможность установки. Некоторые гидроусилители руля требуют специальной установки или модификации подвески, поэтому необходимо учитывать такие факторы при выборе.

4. Гарантия. Лучше выбирать гидроусилитель руля с гарантией, чтобы в случае неисправности его можно было заменить или отремонтировать бесплатно.

Стоит отметить, что установка гидроусилителя руля на Ладу Гранту может потребовать некоторого времени и специальных навыков. Поэтому, если у вас нет опыта в проведении таких работ, рекомендуется обратиться в специализированный автосервис.

Гидроусилитель руля – это отличное улучшение для Лады Гранты, которое позволяет наслаждаться комфортным и безопасным вождением.

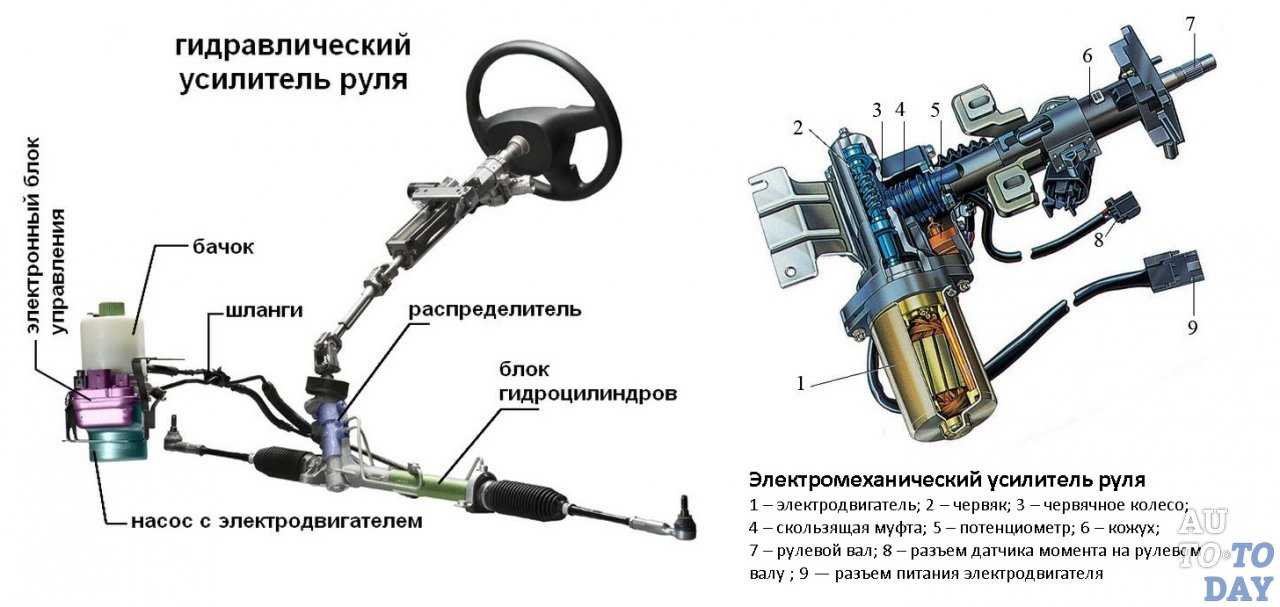

Отличия ЭУР от ГУР

Это совсем различные агрегаты. Чтоб осознать главные отличия, довольно изучить гидроусилитель. Его основным компонентом является насос с приводом от коленчатого вала, он объеден с принципами деталями. Механизм работы гидроусилителя построен на гидравлике.

Читайте

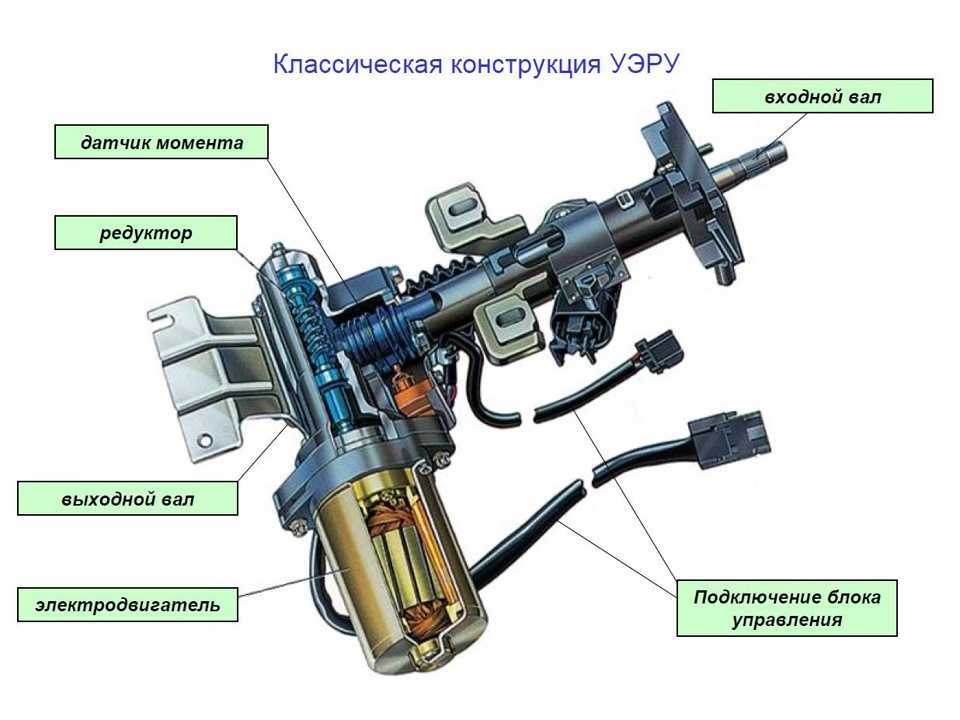

Что касается ЭУР, то он приводится в действие с помощью электромотора. Также в его конструкцию входят электрический блок управления, управляющий вал с торсионным элементом и датчики. Работает ЭУР по другой схеме:

1. При вращения руля торсионный вал скручивается;
2. Особые датчики фиксируют изменение положения вала и посылают данные на электрический блок управления;
3. Проанализировав информацию, блок подает команды на электромотор;
4. В конечном итоге агрегат делает нужное усилие или упрощает поворот управляющего колеса.

https://youtube.com/watch?v=uaiSE_s2h24

Выберете модификацию т/с для поиска гидроусилитель

Двигатель: объем — 1.6 л., мощность — 82 л.с., тип — бензиновый, модель — VAZ-11183. Привод: передний. Год выпуска: 2011- наст. время

Двигатель: объем — 1.6 л., мощность — 87 л.с., тип — бензиновый, модель — VAZ-11186. Привод: передний. Год выпуска: 2011- наст. время

Двигатель: объем — 1.6 л., мощность — 98 л.с., тип — бензиновый, модель — VAZ-21126. Привод: передний. Год выпуска: 2011- наст. время

Двигатель: объем — 1.6 л., мощность — 106 л.с., тип — бензиновый, модель — VAZ-21127. Привод: передний. Год выпуска: 2013- наст. время

На следующем шаге для расширенного выбора, можно ввести Vin код автомобиля для перехода в иллюстрированные каталоги, где можно найти раскладку деталей до болтика и дубли отсутствующие в каталоге аналогов.

Автомобили семейства Лады Гранты в базовых комплектациях оснащены гидроусилителем рулевого колеса. Электромеханический усилитель руля (далее — ЭУР) устанавливается индивидуально владельцами.

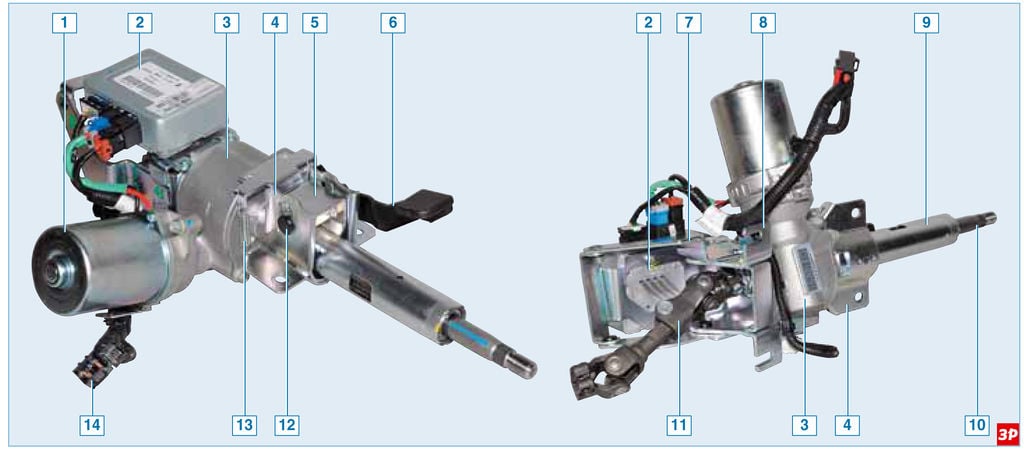

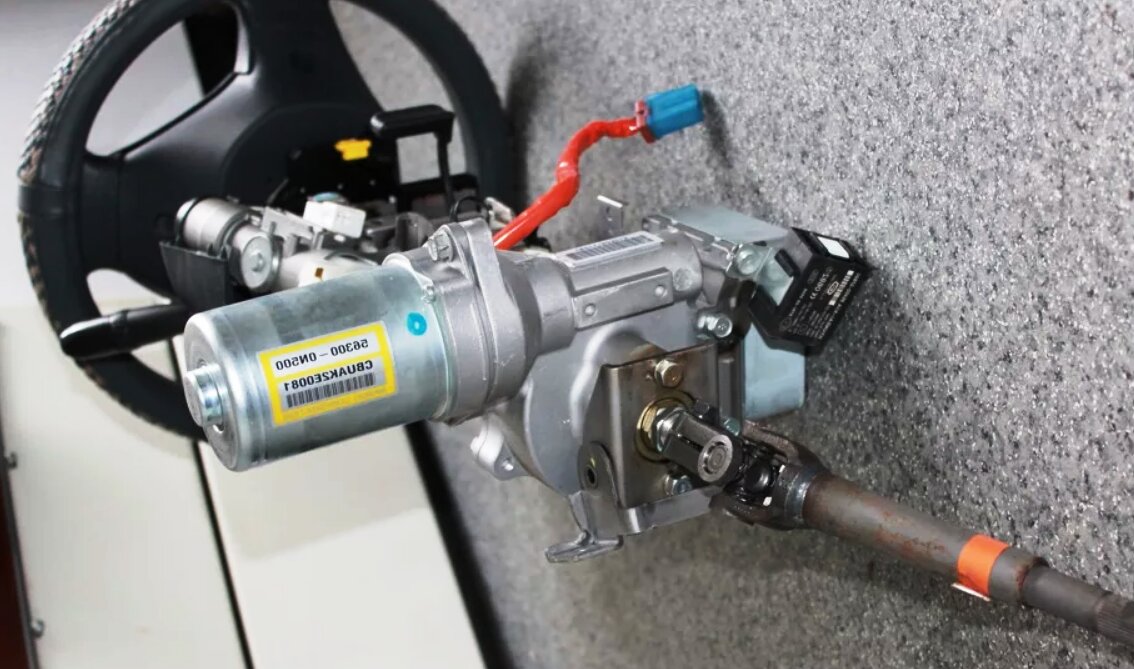

Электромеханический усилитель руля

ЭУР — относительно новая разработка модульного управления, которая, также как и ГУР, имеет преимущества и недостатки.

Последовательность действий при установке ЭУР на Ладу Гранту

• Помещаем машину на ровную платформу, смотровой канал. Обеспечиваем первоочередные меры безопасности, выжимаем рычаг стояночного тормоза.
• Отключаем клеммы от аккумуляторной батареи во избежание короткого замыкания в цепи.
• На верстаке соединяем промежуточный вал и усилитель, фиксируем болтами, подготавливаем к установке. Затягиваем соединение через гровер.
• Демонтируем рулевую колонку с промежуточным валом в сборе.

Отворачиваем гайку рулевого колеса, снимаем руль.

• Откручиваем винты, снимаем верхний и нижний пластиковый кожухи рулевой колонки.
• Отсоединяем колодку с проводами от двух рычажного переключателя, извлекаем сам переключатель.
• Отсоединяем колодку с проводами от замка зажигания.

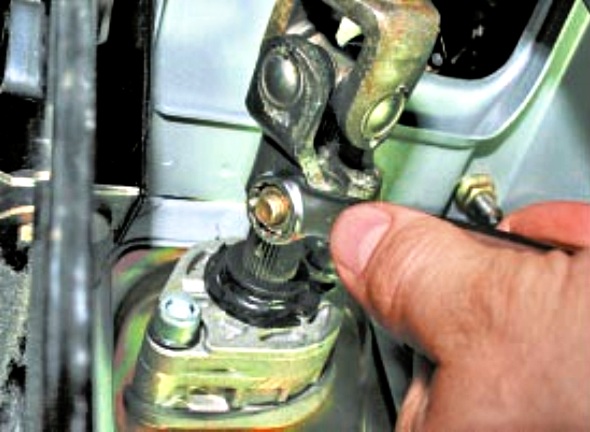

• Выкручиваем болт, фиксирующий промежуточный вал рулевого управления.

• Снимаем рулевую колонку с промежуточным валом в сборе.
• Выдергиваем колонку.

• Надеваем промежуточный вал ЭУРа на шлицевую часть. Затягиваем стяжной болт.
• Фиксируем корпус электроусилителя на верхние крепежные шпильки;

• Надеваем крепление вакуумного усилителя.
• Проворачиваем рулевое колесо в разные стороны 2- 3 раза для точности посадки на шлицах.
• Жестко затягиваем все крепежные элементы.
• Протягиваем проводку через технологическое окно в сторону блока предохранителей. Для удобства временно демонтируем бачок омывателя лобового стекла.
• В моторном отсеке провод с розовой обмоткой подключаем к «+», бежевый к «-».

• Индивидуальный предохранитель размещаем в блоке предохранителей так, чтобы он не препятствовал при осмотре.
• Диагностическую колодку располагаем в максимально доступном месте. Можно использовать полость блока предохранителей
• Снимаем обшивку левой передней стойки, устанавливаем светодиод, сигнализирующий о функционировании усилителя.
• Подключаем провод светодиода к штекеру усилителя.

• Аккуратно прячем проводку в пространство под передней панелью.
• Коммутируем проводку с блоком ЭУРа: верхний разъем датчики, нижний — питание.
• Заводим колодку с проводами на штатную приборную панель, предварительно ее демонтировав.
• Устанавливаем замок зажигания, двух рычажный переключатель.
• Завершаем сборку.

На этом установка ЭУР на Гранту своими руками окончена. Проверяем исправность работы механизма. Регулировка положения руля После установки ЭУРа обязательно корректируем угол «развал-схождение». Нарушение угла способствует неравномерному износу протектора на передних покрышках.

Как подтянуть рулевую рейку с электроусилителем?

Появление стука в работе ЭУР связано с необходимостью подтянуть рулевую рейку.

Как сделать это правильно:

1. Для начала нужно отключить АКБ, для этого отсоедините от него клеммы. Выкрутите крепление аккумулятора, для этого нужно открутить еще две гайки, расположенный по краям. После этого батарея извлекается и убирается в сторону.
2. Затем нужно приподнять пластиковую подставку, под ней расположено еще четыре винта, они также выкручиваются.
3. Сделав это, необходимо отодвинуть данную подставку вперед, пока площадка не отсоединится от подушки фиксатора корпуса воздушного фильтра. После этого накладку можно будет сдвинуть назад, это позволит обеспечить более свободный доступ к самой рейке.
4. На следующем этапе необходимо будет подлезть рукой под рейку. Прямо под ней, как показано на фото, расположен прорезиненный колпачок, его нужно будет демонтировать, это позволит обеспечить доступ ключа к регулировочной гайке.
5. Для выполнения работ по регулировке вам потребуется специальный ключ для подтягивания рейки, без него осуществить процедура регулировки не получится. Используя этот ключ, необходимо подлезть под рейку автомобиля, чтобы установить инструмент в необходимое отверстие.
6. При регулировке будьте аккуратны, чтобы не перетянуть рейку. Если ее подтяжка будет очень сильной, то при движении на поворотах рейку будет закусывать, а это, в свою очередь, может отразиться на безопасности передвижения. Угол регулировки всегда разный, он зависит от того, как сильно гайка разболталась, но обычно при выполнении таких работ гайка подтягивается приблизительно на 30 градусов. Это должно быть достаточно для того, чтобы все стало правильно. После того, как регулировка будет окончена, необходимо будет проверить правильность выполнения данной задачи. То есть вам надо будет убедиться в том, что рулевое колесо поворачивается нормально в любое положение до упора и стука при этом нет. Если стук остался, то регулировка продолжается.

Также ознакомьтесь

1. Достать рамку вместе с фильтром, извлечь старый фильтр.

1. На новый фильтр надеть рамку от прошлого фильтра, установить на прежнее место. Можно использовать фильтр салона от Лада Калина .

Такой вид имел старый фильтр:

Выполнить сборку в обратном порядке. Если никаких проблем в работе не возникает, вам удалось самостоятельно заменить салонный фильтр Лада Гранта .

Руль Гранта и ВАЗ 2114 — важный элемент управления авто. в этой системе встречаются наиболее часто? Какие способы модернизации узла существуют? Прежде чем ответить на эти вопросы, нужно четко уяснить, что такое рулевое управление.

https://www.youtube.com/watch?v=AKGssDiVv6g

На сегодняшний день две последние разработки отечественного предприятия и ВАЗ 2114 являются неоспоримыми лидерами на российском рынке. Оригинальные, стильные, мощные, эти машины заслуживают особого внимания и положительной оценки. Собранные по новой технологии, Гранта и ВАЗ 2114 вызвали широкий интерес у автолюбителей.

Электроусилитель руля ВАЗ 1118, 2190 Гранта (ЭУР) с проводкой в сборе к рулевой рейки 4.1

Электромеханический усилитель руля — это устройство, которое в наше время устанавливается на большинство машин как иностранного, так и отечественного производства. Его наличие в автомобиле объясняется очень важным фактором, это повышение безопасности водителя и пассажиров, т.к. управлять автомобилем, который оборудован таким прибором как усилитель руля значительно легче и проще.

ЭУР — Электромеханический усилитель рулевого управления представляет собой принципиально новую конструкцию проходного типа, без использования механического редуктора и предназначен для снижения управляющего усилия, прикладываемого водителем к рулевому колесу.

Штатная инсталляция без дополнительных пластин-адаптеров.

Принцип работы ЭУР (электрического усилителя руля) основан на том, что при вращении рулевого колеса происходит скручивание торсионного вала усилителя. Величина этого скручивания фиксируется датчиком момента, который в нем установлен. На основании этих значений, а так же данных с датчика скорости и оборотов коленчатого вала, электронный блок управления вычисляет нужное усилие для компенсации сопротивления прилагаемое на руль водителем, и затем подает команду на электродвигатель усилителя.

Основные требования, которые обеспечивает безредукторный электроусилитель:

— снижает энергетические затраты водителя;

— обеспечивает оптимальные по эргономическим условиям нагрузочные и скоростные характеристики рулевого управления;

— обеспечивает прямолинейное движение автомобиля при повреждении шин или подвески;

— сохраняет возможность управления автомобилем при отказе усилителя;

— сохраняет стабилизацию колес, то есть удерживает их в нейтральном положении при воздействии различных возмущающих факторов.

Особенно актуален усилитель рулевого управления в экстремальных условиях, так как обеспечивает комфортабельное и надежное управление автомобилем.

Основные преимущества ЭУР перед гидроусилителем:

1. Технологичность установки. Монтируется на автомобиль одним узлом без вторжения в моторный отсек;

2. Время установки – не более 1,5 ч;

3. Надежность. Отсутствуют компоненты, присущие гидроусилителям (шланги, шкивы, жидкости);

4. Обеспечивает пассивную безопасность при ударе, имеет встроенную систему самодиагностики;

5. Экологичность и энергосберегаемость. Потребляет мощность только при маневрировании, что заметно снижает затраты энергии и приводит к экономии топлива;

6. Информативность. Обеспечивает рост усилия на руле с ростом скорости движения автомобиля.

— Номинальное напряжение питания 13,5 В;

— Потребление тока не более 55 А;

— Компенсирующий момент 28±1 Нм при скорости вращения рулевого колеса 360°/сек;

Основные преимущества перед редукторным вариантом электроусилителя:

1. Надежность. Прямая передача момента приложенного к рулевому колесу на рулевую рейку в отличие от редукторного варианта, где присутствует зубчатая передача;

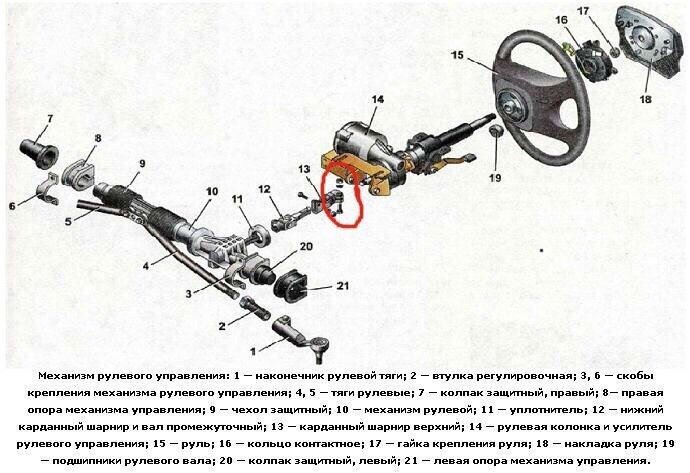

Особенности рулевого управления Гранты

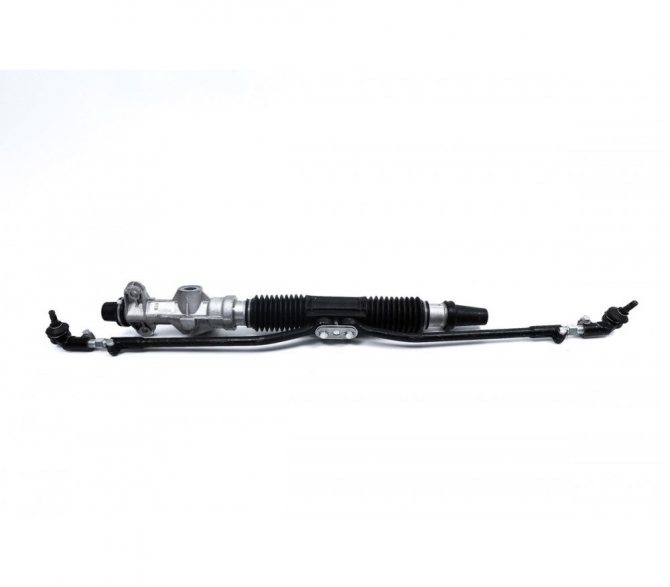

Руль от Гранты — стандартный, реечного типа, привод состоит из двух рулевых тяг, объединенных в единую конструкцию за счет шаровых шарниров. Теоретически он неплох, но практика показывает другое. Отверстия рулевых тяг просто невероятно огромны, что хорошо для воздухообмена, но плохо для загрязнения. Удивительно, но об этом насущном вопросе прежде такие практичные мастера АвтоВАЗа как-то не подумали. Для исправления этого дефекта многие автовладельцы ставят простые заглушки рулевых тяг Лада.

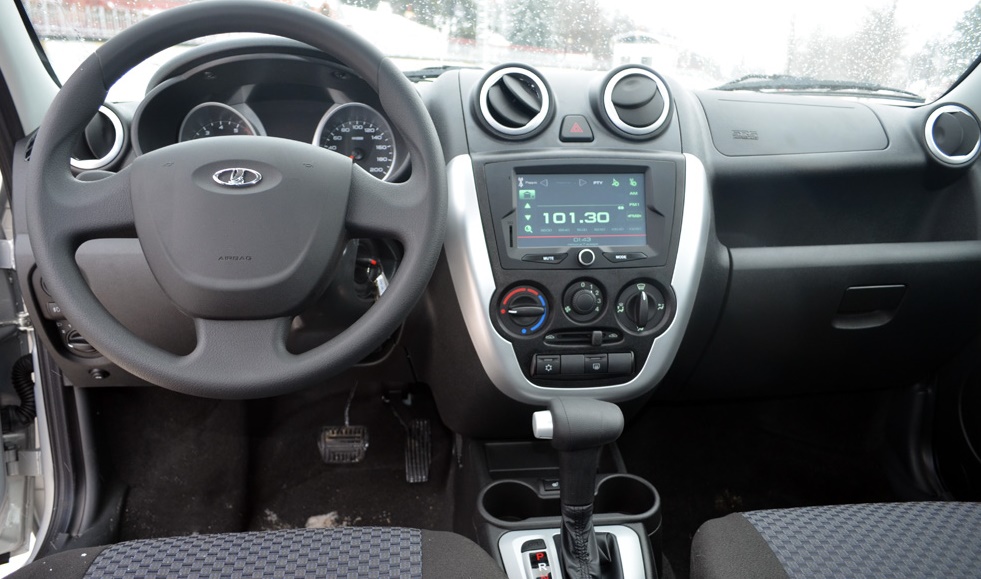

Фото- и видеообзор салона автомобиля Лада Гранта

Какова максимальная скорость Лада Гранта люкс?

Как сократить расход топлива автомобиля Лада Гранта

Функции рулевого управления

Рулевое управление — это система, обеспечивающая движение транспортного средства. Оно состоит из рулевых колеса, рейки, механизма и привода. Принцип работы руля основан на том, что колесо принимает импульс усилия, осуществленного водителем, и передает его механизму, который реагирует в соответствии с заданным водителем направлением. То есть когда водитель поворачивает руль, он передает силу поворота механизмам, которые связаны с передними колесами, так происходит движение.

Устройство механизма рулевого управления Лада Гранта

Рулевое колесо легкового автомобиля отличается от руля грузового автомобиля прежде всего по диаметру. В первом случае это 390-420 мм, во втором — 445-545 мм. У спортивных автомобилей руль меньше, чем стандартный, установленный на обычное легковое авто. Кроме диаметра, здесь наблюдается различие в механизме управления.

Сегодня существует несколько типов рулевой колонки, от обычных и недорогих до построенных по такому типу, который позволяет ей складываться при фронтальном ударе высокой степени. Кроме того, рулевые колонки имеют как механическое, так и электрическое регулирование, что очень удобно, когда нужно откорректировать высоту руля или его направление.

В образцах последних лет, принадлежащих моделям люксовой категории, встречается рулевая колонка, которую легко переставить с водительского места на место правого пассажира. Рулевой механизм — устройство, передающее колебания от усилия воздействия на рулевую колонку приводу.

Он встречается и у российских моделей Лада Калина, Гранта, ВАЗ 2114 и других проектов АвтоВАЗа. А вот легендарные БМВ, Тойота, Мазда и другие оснащены более сложным рулевым механизмом, с принципом работы на все четыре колеса. Данное решение гарантирует большую устойчивость и великолепную управляемость.

Привод передает усилие от рулевого механизма колесам. На сегодняшний день известно несколько конструкций привода, в зависимости от того какая подвеска установлена на автомобиль. Наиболее популярным и известным является механический привод, который состоит из шарниров и тяг. Такой тип конструкции встречается как в российских моделях, типа Гранты, так и в европейских проектах.

Неисправности рулевого механизма и их устранение

Рулевой механизм Лады Гранты достаточно надёжен и проблемы владельцу доставляет нечасто. Однако это не значит, что неполадки вовсе не встречаются. Проблемы есть. И нужно знать, как их устранять.

Устранение

Причина неполадок
Большой люфт рулевого колеса
Крепёжные гайки на тягах шаровых ослабли.	Возможно, утерян шплинт. Подтянуть крепление и при необходимости установить шплинт.
Зазор в тягах шаровых опор слишком большой.	Замена рулевых наконечников Лада Гранта.
Сайлентблоки шарниров изношены.	Заменить тяги.
Между рейкой и гайкой слишком большой зазор.	Изношенные элементы подлежат замене, после замены нужно отрегулировать механизм.
При поворотах руля доносится стук
Гайки рулевых тяг ослабли.	Подтянуть крепёжные гайки.
Между рейкой и гайкой большой зазор.	Заменить изношенные элементы, после замены механизм следует отрегулировать.
Крепёж рулевого управления ослаб.	Затянуть крепёжные гайки, удерживающие механизм.
Рулевое колесо вращается слишком туго
Неисправен опорный подшипник амортизационной стойки.	Опорный подшипник заменить.
Опорная втулка изношена, износ упора рейки.	Изношенные элементы надо менять.
Давление в колёсах слишком низкое.	Подкачать шины до оптимального давления.
Детали шаровых опор изношены или повреждены.	Заменить элементы.
Амортизационные стойки или их элементы отработали свой срок.	Ремонт амортизационной стойки или ее замена.
Подшипники вала износились.	Подшипники вала нужно заменить.
Электроусилитель управления неисправен.	Замена ЭУР вместе с валом.

Как и тормозную систему, работу двигателя и другие важные узлы и агрегаты, рулевое управление необходимо периодически осматривать на предмет неисправностей. Если признаков нет, осмотру подлежат защитные пыльники и другие, более мелкие детали конструкции. Рулевая рейка Лады Гранты является ключевым механизмом управления. Именно благодаря этому осуществляется управление автомобилем за счёт поворотов колеса.

Основные неисправности рулевой рейки

Главный признак поломки – это стук при поворотах. Сначала он практически незаметен и проявляется при наезде на ямы. Если игнорировать первые симптомы, шум никуда не исчезнет и будет постоянно усиливаться. Дальше стук будет передаваться на руль. Если и этот симптом игнорировать, рейку попросту заклинит, а это чревато попаданием в ДТП из-за потери управления. Стучит рейка из-за износа шарниров, зубьев или резинометаллических втулок (демпфера).

Также к неисправностям рулевой рейки можно отнести следующие симптомы.

1. Руль туго вращается (дополняется небольшим свистом).
2. Тугое вращение прекращается при повышении скорости.
3. При прямом руле отсутствует усиление.
4. Рулевое колесо при повороте не поворачивает должным образом колёса спереди (машину начинает бросать влево/вправо на ходу).
5. Вибрация, биение, скрежет руль начинает дребезжать.
6. Руль не возвращается в начальное положение.
7. Рулевое колесо вращается самопроизвольно.

Причин неисправностей рулевой рейки много. Но эти встречаются чаще всего. Если возникает хотя бы один из них, Лада Гранта должна отправиться на ремонт в ближайшее время.

Замена рулевой рейки своими руками

Для начинающих автомобилистов это может показаться слишком сложной процедурой. Но на деле всё проще. Алгоритм действий таков.

1. Отсоединить АКБ, ослабить болты передних колёс, вывесить перёд на домкратах и снять колёса.
2. В салоне автомобиля нужно открутить болт, с помощью которого клемма рулевого механизма соединяется с промежуточным валом. При этом рулевое колесо должно находиться в прямолинейном положении (колёса строго прямо).
3. Отсоединить тяги от поворотных рычагов.
4. Через зазоры в арках колёс открутить гайки крепления рулевого механизма.
5. Демонтировать хомут и снять рулевой механизм в сборе.

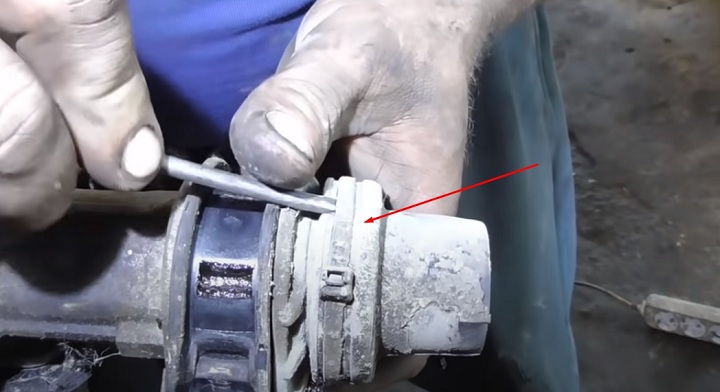

6. Далее снимаются все пыльники и их крепления.

Теперь можно устанавливать новую рулевую рейку (если не использовался ремкомплект для ремонта). Собирается узел в обратной последовательности. Положение рейки следует отрегулировать так, чтобы метки на картере совпали с метками на защитном пыльнике. Последняя операция при замене узла – это регулировка развал схождения передних колёс.

В большинстве случаев причиной поломки рейки является игнорирование автомобилистами осмотра автомобиля на предмет наличия неисправностей. Тщательная диагностика всех узлов и агрегатов проводится минимум раз в год.

Тюнинг руля на Ладе Гранта

Вариантов модернизации рулевого колеса на Ладе Гранта немного. Самый популярный из них – это установка спортивного варианта. Такой руль не только сделает интерьер более привлекательным, но и повысит комфорт управления, особенно если будет подобран грамотно. Мультируль установить можно, но только если комплектация максимальная, в остальных случаях с его помощью нечем будет управлять.

Спортивный вариант должен быть травмобезопасным, т. е. при ДТП он должен деформироваться без нанесения повреждений водителю. Из недостатков можно отметить, что при наличии подушки безопасности в стандартном руле, спортивный ее не имеет. Также можно доработать руль, установив оплетку. Более продвинутые устанавливают под нее нить подогрева.

Для установки спортивного рулевого колеса понадобится провести следующие операции.

1. Выровнять прямо передние колёса (можно проехать немного вперёд и обратно, чтобы траектория движения была прямолинейная).
2. Отсоединить клеммы аккумулятора обесточив бортовую сеть автомобиля.
3. Модуль управления подушкой безопасности нужно отключить (если комплектация Гранты оснащена ей). Если не произвести отключение во время демонтажа заводского руля, она может выстрелить.
4. Демонтировать руль и установить на адаптер звуковой сигнал. Проводка должна быть сохранена в адаптере, для этого следует внимательно осмотреть все контакты.
5. Подсоединить адаптер к валу, но не фиксировать его гайкой.
6. На адаптер устанавливается спортивный руль и закрепляется специальными винтами.
