Особенности электрооборудования
Начнем с описания — какие элементы и подсистемы включает в себя съема электропроводки КАМАЗ-5320:
- Световая сигнализация и поворотные огни.
- Система отопления, энергоснабжения, а также очистки лобового стекла.
- Наружное освещение, включающее в себя ближний и дальний свет, габаритные огни, противотуманные фары, если таковые имеются.
- Внутреннее освещение салона авто.

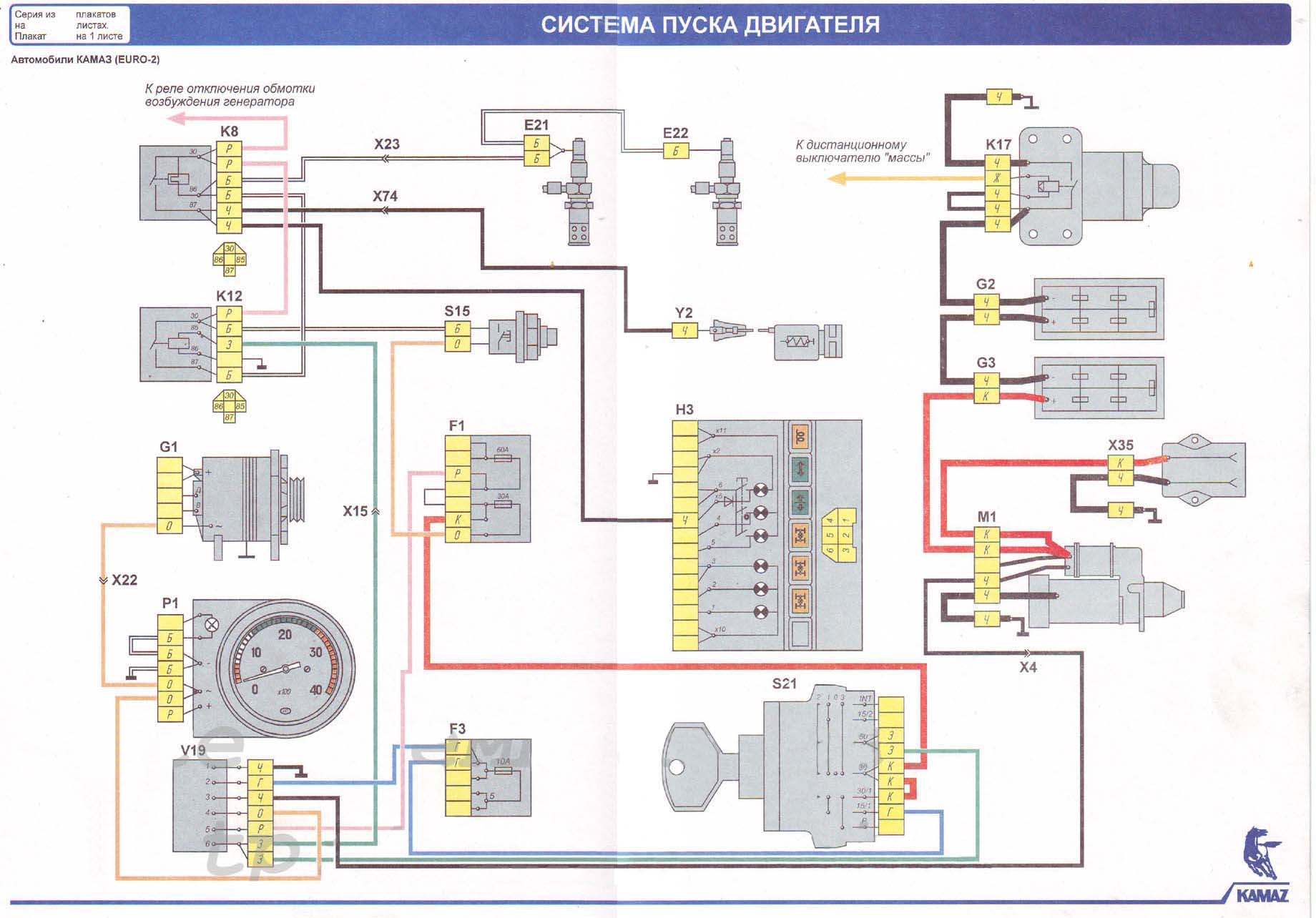

- Система запуска мотора.
- Также схема проводки включает в себя систему контрольно-измерительных устройств, расположенных на приборной панели автомобиля. На приборке находится не только спидометр и тахометр, но и множество индикаторов, а также датчики, предназначенные для обеспечения более удобного управления машиной.
- Звуковая сигнализация.
- Аудиосистема, если она имеется.
Нормальная работа электросхемы КАМАЗ 43118 возможна исключительно при правильном функционировании двух основных узлов:
- Аккумулятора. Этот прибор обеспечивает систему зажигания напряжением во время запуска двигателя, а также позволяет питать основное электрооборудование при выключенном ДВС.
- Генератора. Этот узел обеспечивает питание всех устройств и оборудования во время езды на авто. Также с помощью генератора обеспечивается восполнение заряда аккумулятора, который тот потратил на запуск мотора.
Как определить неисправность?
Выявление поломок в работе оборудования возможно с привлечением специалиста либо в домашних условиях.
В целом существует два состояния транспортного средства, при которых можно определить неисправность цепи:
- Мотор не заводится, эксплуатация авто невозможна. Причин поломки в данном случае может быть много. Диагностику оборудования следует начать с , распределительного устройства, свечей, высоковольтных проводов, стартерного узла и, разумеется, аккумулятора. В большинстве случаев причину можно решить путем заряда аккумуляторной батареи, очисткой свечей зажигания от нагара или заменой высоковольтных проводов. Кроме того, причина может заключаться и в вышедшем из строя генераторе. Перед тем, как приступить к демонтажу и разбору узла, следует проверить качество натяжения генераторного ремня. Возможно, ремешок ослаб или его натяжка очень сильная, что также не очень хорошо для авто.
- Двигатель можно завести, но оборудование не работает или работает частично. Возможно, не работает группа устройств. Например, в вашем авто одновременно перестали работать повороники и щетки стеклоочистителя. Казалось бы, как эти устройства могут быть связаны между собой? Но нужно учитывать, что эти две системы работают от подрулевого переключателя. И если он вышел из строя или на его схеме плохой контакт, то узлы просто не могут быть запущены. Если мотор заводится, то часть узлов не работают, то сначала следует проверить предохранители в блоке, вполне возможно, что один или часть из них просто перегорела. Если предохранительные элементы рабочие, а в работоспособности электрооборудования вы уверены на 100%, то необходимо заняться диагностикой проводки (автор видео — канал CarEnergy).
Реле поворотов КамАЗ поиск неисправностей.
При поиске неисправности указателей реле поворотов КамАЗ РС 950 необходимо учитывать его конструктивную особенность. Если на тягаче сигнальные лампы не работают, а на прицепе исправны, и на оборот значит электромангитное реле и схема управления им исправна. Причина, скорее всего в сгоревшей обмотке геркона или реле контрольной лампы. Именно это является частой причиной неисправности указателей поворотов. Но эта неисправность так же может быть следствием короткого замыкания в цепи сигнальных ламп.
Остальные неисправности такие же, как и при применении других реле поворотов: неисправность предохранителей, кнопки аварийной сигнализации, обрыв или замыкание на массу проводов на сигнальные лампы и так далее.Ниже приведена принципиальная схема подключения реле поворотов КамАЗ.
3 комментария
Есть два варианта включателя (кнопки) аварийки — распиновка контактов к какому варианту относится? Круглая или прямоугольная фишка на кнопку?
Данная схема для круглой кнопки
Спасибо Вам за помощь!
Этот сайт использует Akismet для борьбы со спамом. Узнайте, как обрабатываются ваши данные комментариев.
Ничего своего выдумывать не буду, иду по штатной схеме, точнее по штатным схемам уаз 469, 31512 и хантер, такая вот солянка. Электрики пока и так минимум, а дальше посмотрим что с ней сделать можно (нормальные предохранители, нормальные кнопки и их местоположение по феншую)А сейчас пока так:1. Естественно замена всех проводов, с разъемами, реле и переключателями.2. Замена допотопного замка зажигания, который заводился с отвертки, на уаз люкс, он же ваз-2108.3. Замена подрулевых переключателей П-145 (Камаз помойму) на Уаз хантер.4. Подводное зажигание.В дальнейшем:1. Редукторный стартер2. Гена помощнее.
Куплено и сделано все. Теперь надо время, много времени.

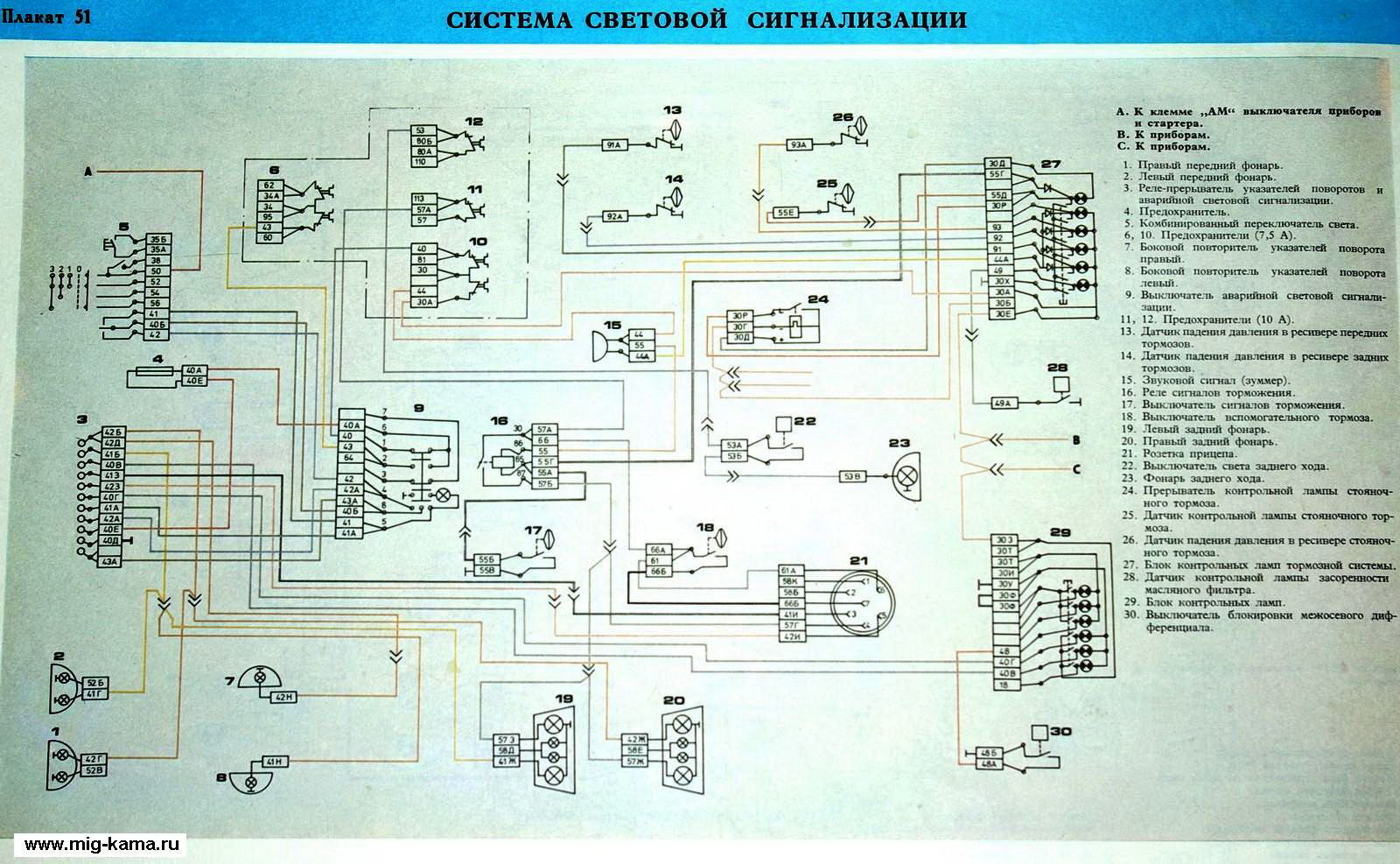

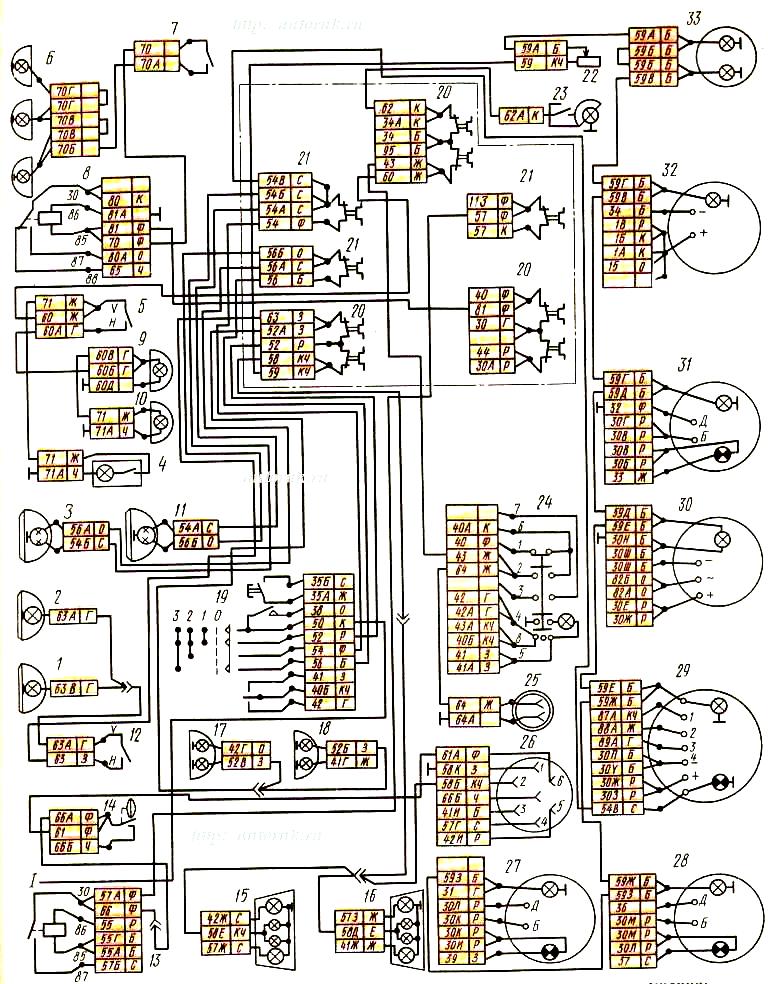

Устройство и работа системы освещения и световой сигнализации автомобиля КамАЗ-5320
Комбинированный переключатель типа П145 автомобиля КамАЗ-5320
Комбинированный переключатель типа П145 (рис. 3.11) обеспечивает включение и переключение света фар, подфарников, задних габаритных фонарей в различных комбинациях; включение указателей поворотов, электрического и электропневматического звуковых сигналов.
Переключатель установлен на рулевой колонке. В его корпусе 4 смонтированы кнопочный включатель 2 электропневматического сигнала, переключатель 3 света фар и габаритного света, рукоятка 6 переключения указателей поворотов и электрического звукового сигнала.
Переключатель 3 при перемещении рукоятки в направлении от водителя обеспечивает:
сигнализацию дальним светом фар — нефиксированное положение;
включение габаритных фонарей, подфарников н задних фонарей — первое фиксированное положение;
включение габаритных фонарей в сочетании с ближним светом фар — второе фиксированное положение;
включение габаритных фонарей в сочетании с дальним светом фар — третье фиксированное положение.
На корпусе переключателя изображены символы-указатели перечисленных положений.
Перемещение рукоятки 6 в продольной плоскости от среднего положения обеспечивает включение ламп указателей поворотов
в подфарниках и задних фонарях. Возвращение рычага в исходное положение обеспечивается механизмом автоматического выключения 5.
Для включения электрического звукового сигнала рукоятка 6 перемещается вверх — нефиксированное положение.
Рис. 3.11. Комбинированный переключатель света: 7 — штепсельные разъемы; 2 —кнопка включения электропневматического сигнала; 3 — рычаг переключателя света; 4- корпус; 5 —механизм выключения указателя поворота; 6 — рукоятка переключения указателей поворота и электрического звукового сигнала; 8 – кронштейн
-
Как поставить трехуровневый регулятор напряжения на ваз 2106
-
Как поменять суппорт на камазе
-
Клинят передние тормоза на ваз 2105
-
Какой радиус колес на калине
- Втягивающее реле стартера ваз 2114 признаки неисправности
Возможные неисправности проводки
Поломки в работе электропроводки — это проблема, с которой сталкиваются многие наши соотечественники.
Для автомобилей КАМАЗ 55111 и других моделей характерны следующие неисправности электроцепи:
- Если то или иное устройство отказывается работать, в первую очередь необходимо произвести диагностику предохранительного элемента. Как сказано выше, в блоке расположены устройства, для нормальной работы оборудования. Так что если предохранитель выходит из строя, это может быть обусловлено либо его износом, что вполне нормально, либо перепадами напряжения в системе. В том случае, если предохранитель менялся относительно недавно, необходимо удостовериться в том, что его поломка не связана со скачками напряжения.
- Выход из строя непосредственно оборудования. К примеру, если не работает печка или фары, а их электроцепи целые, при этом замыканий и обрывов проводки нет, то возможно, сломался сам отопитель или перегорела лампа освещения. Такие неисправности происходят довольно редко, тем не менее, они также могут иметь место.
- Зарядка АКБ. Если сразу отказывается работать все оборудование, то возможно, причина заключается в разряде аккумуляторной батареи либо недостаточным уровнем жидкости в ее банках. Необходимо проверить заряд устройства, а также уровень электролита.
- Еще одна проблема, которая может произойти — это выход из строя генератора или его неполноценная работа. Поскольку этот узел отвечает за работоспособность всего оборудования во время движения, о его поломке вы узнаете сразу. Недостаточное напряжение в бортовой сети может быть обусловлено слабой натяжкой его ремня, возможно, подтянув ремешок, вы сможете исправить ситуацию. Но если неисправность заключается в износе либо выходе из строя составных элементов конструкции, то генераторный узел придется снимать и ремонтировать.
- Утечка тока, что обычно связано именно с пробоем изоляции проводки. С помощью тестера можно выявить плохой провод и поменять его. При замене проводки помните о том, что кабель лучше несколько раз заизолировать перед укладкой.
- Отсутствие контакта устройства с проводкой. В этом случае причины могут быть разными. Возможно, отсутствие контакта связано с обрывом проводки, перегорании контакта либо его окислении непосредственно на выводе. В случае подгорания и окисления неисправность можно устранить путем очистки либо замены контакта.
Реле поворотов КамАЗ принцип работы.
Принцип работы реле поворотов КамАЗ РС 950 такой же как и других электронных реле поворотов. В качестве прерывателя питания сигнальных лап используется электромагнитное реле. Управление реле производится подачей питания на его катушку от электронного мультивибратора, схема которого собрана на интегральной микросхеме или из отдельных элементов. С контактов электромагнитного реле питание подаётся на переключатели поворотов или аварийной сигнализации. После чего плюс проходит через одну из катушек герконов или электромагнитных реле контрольных ламп на сигнальные лампы.
В зависимости от производителя в реле может быть установлены слаботочные реле или геркон для включения контрольной лампы. Их в РС-950 установлено обычно два для включения контрольных ламп тягача прицепа. Каждый из герконов или реле имеют по две катушки каждая из которых включается в цепь сигнальных ламп правого или левого борта прицепа или тягача. Герконы или реле, при прохождении по их катушкам тока, замыкают свои контакты и подают питание на контрольные лампы тягача и прицепа.
Как работает электромагнитно-тепловое реле
Данные приборы уже не используются в современных автомобилях. Однако в старых моделях они до сих пор находят широкое применение.
Конструкция электромагнитно-теплового реле довольно простая, в ней используется схема подключения поворотников через реле электромагнитного типа. Оно изготавливается в виде цилиндрического сердечника, а в качестве его обмотки используется тонкий медный провод. Вверху сердечника располагаются две группы контактов, а с каждой стороны установлены металлические якоря. Первая группа контактов замыкает цепь, где имеется контрольная лампочка, расположенная на панели приборов. С помощью других контактов происходит замыкание цепи с лампами в указателях поворотов. Именно они обеспечивают мигающий режим.
К якорю основной группы контактов крепится тонкая нихромовая струна. Она оттягивает якорь от контакта, который расположен на сердечнике. Таким образом, цепь будет разомкнутой, что для нее является нормальным положением. Сам сердечник установлен на специальной изолированной площадке, где также осуществляется крепление и противоположного конца струны. В процессе работы через струну проходит электрический ток, поскольку она вместе с резистором находится в цепи выключателя. Все элементы устройства размещаются в цилиндрическом металлическом корпусе.
Принцип работы электромагнитно-теплового реле очень простой. Когда включается сигнал поворота, происходит замыкание цепи. Под действием тока нихромовая струна нагревается, а ее длина увеличивается. Якорек, который ранее был оттянут, притягивается сердечником, выпрямляется и в течение короткого времени выполняет замыкание контактов. Из-за этого лампы поворотов начинают светить в полный накал. Ток проходит мимо струны, из-за чего она остывает и вновь укорачивается. В результате, происходит оттягивание якорька от сердечника, что приводит к размыканию контактов. Лампы прекращают светить, затем, весь цикл возобновляется. Нихромовая струна нагревается и остывает очень быстро, обеспечивая мигание ламп со средней частотой 60-120 раз в течение минуты.
Мигание лампочки, расположенной на панели, также связано с работой основной группы контактов. Поэтому она работает синхронно с сигнальными лампами. Звуковые мини-сигналы в виде характерных щелчков появляются, когда якорек и контакты замыкаются и размыкаются, ударяясь друг об друга.
Существенным недостатком данного устройства является постепенное растягивание струны, нарушающее нормальную работу реле. Поэтому, в настоящее время эти приборы заменены более современными конструкциями электронных реле.
Особенности электрооборудования
Теперь перейдем к описанию электрической схемы КАМАЗ.
Все модели грузовиков КАМАЗ 6520, 55102 и другие оснащены такими подсистемами:
- Запуска силового агрегата.
- Поворотные фонари, а также световая аварийная сигналка.
- Отопительный узел, система энергоснабжения, механизм очистки ветрового стекла.
- Освещение салона транспортного средства.
- Головное освещение. В него входят фары ближнего и дальнего света, противотуманки, если они установлены на авто, стоп-сигналы, габариты.
- Приборка. Этот узел считается одним из основных в бортовой сети, поскольку в нем сосредоточены основные датчики, устройства и приборы, в том числе тахометр, спидометр, датчик уровня горючего и т. д. Кроме того, на контрольном щитке имеются световые индикаторы, включающиеся при активации освещения, ручного тормоза и т.д. Благодаря индикаторам водитель может косвенно определить состояние некоторых узлов.
- Противоугонная система автомобиля, если она установлена.
- Блок с предохранителями. Этот компонент обеспечивает защиту электрических цепей авто от возможных скачков напряжения. В нем сосредоточены предохранители, отвечающие за работоспособность основного электрооборудования.
- Блок управления, благодаря которому гарантируется нормальная работа основных агрегатов и оборудования авто.
- Аудиосистема, если автомобиль оборудован ею.
Чтобы электросхема КАМАЗ работала в нормальном режиме, состояние проводки должно быть как минимум удовлетворительным.
Кроме того, работа электроцепи возможна при исправных:
- Аккумуляторных батареях. В КАМАЗах их две, они подключены друг к другу последовательно. Положительный вывод АКБ подключается к выводу стартера, а отрицательный — к выключателю, а через него — к кузову транспортного средства. Обе батареи монтируются в специальный ящик, расположенный на раме машины, позади кабины. Благодаря аккумуляторам обеспечивается нормальная работа зажигания при запуске мотора. Кроме того, благодаря АКБ возможна работа электрооборудования при отключенном двигателе.
- Генераторе. Генераторный узел позволяет осуществлять питание электрических девайсов и систем на запущенном моторе. Помимо этого, при помощи генераторного узла производится зарядка АКБ.
Распиновка реле поворотов
В процессе эксплуатации штатное реле поворотов может выйти из строя и в этом случае требуется его замена. Становится заметна некорректная работа устройства, особенно, когда перестает загораться контрольная лампочка. Основная причина неисправности заключается в неполном замыкании прибора.
В других случаях реле начинает функционировать нестабильно, замыкание релейных контактов происходит с различными временными интервалами. В некоторых случаях значительно снижается уровень громкости звука, сопровождающего работу прибора. Это может создать серьезную проблему на дороге, когда устройство включается незаметно для водителя из-за случайного задевания во время вождения автомобиля.
Данные недостатки устраняются путем замены штатного прибора на электронную конструкцию. В этом случае подключение реле поворотов осуществляется по стандартной схеме, показанной на рисунке. Контакт № 1 является положительным, второй контакт служит для подключения к переключателю поворотов, третий соединяется с контрольной лампочкой, а четвертый подключается к массе.
Все соединения и контакты должны быть надежно заизолированы с помощью изоленты и кембрика, представляющего собой полую пластмассовую оплетку. Это позволяет исключить возможные замыкания с другими проводниками. Определенные неудобства создает пластмассовый корпус электронного реле, который не всегда помещается на штатное место расположения. Однако домашние мастера довольно легко преодолевают это затруднение и находят наиболее оптимальное техническое решение.
Для чего стоит мощный резистор на регуляторе напряжения генератора Г273?
Первоначальное возбуждение, как для всех автомобильных генераторов, происходит от аккумулятора. При включении выключателя приборов и стартера (ВП и СТ), плюс 24В, приходит на точку В регулятора напряжения, регулятор открывается, и ток идет от плюса аккумулятора, на плюс генератора. Если на обмотку возбуждения 14 вольтового ротора попадет 24 Вольта, то обмотка почти сразу сгорит, поэтому далее, ток возбуждения идет через мощный резистор 75 Ом. Когда генератор заработал, ток возбуждения идет уже не от выхода генератора, где, действует 28 Вольт, а от средней точки обмотки, где как уже было сказано, напряжение пониженное (этот ток замыкается через диодный мост, поэтому выпрямляется).
То есть, резистор 75 Ом при первоначальном возбуждении ограничивает ток в обмотке ротора, рассчитанной на 12 В. Этот резистор, также, защищает обмотку возбуждения и регулятор напряжения от перегрева при включенном зажигании и неработающем двигателе.
Положительный опыт использования схемы генераторов с дополнительными диодами, определил выпуск следующего поколения генераторов для КАМАЗа. Регулятор напряжения Я120М1, позволяет разделить ток возбуждения и ток управления регулятором. В схеме с дополнительными диодами генератор возбуждается через лампочку маленьким начальным током, а потом, когда генератор заработал, ток возбуждения идет от обмотки генератора и выпрямляется дополнительными диодами. Так возникает короткий путь тока возбуждения. Схема не боится разрядки аккумулятора через обмотку возбуждения, когда включен ВП и СТ, а двигатель не работает.
Применение таких генераторов требует, применение лампочки для ограничения тока первоначального возбуждения. Лампочка стоит в панели приборов и позволяет контролировать работу генератора. В этой схеме появляется дополнительный провод от панели приборов к генератору.
Полезно знать, что в таких генераторах применяется уже свой ротор, рассчитанный на 28 Вольт, его сопротивление около 8-и Ом.
Регуляторы напряжения КАМАЗовских генераторов
Я120 М1, аналоги 77.3702 , 443.3702 412.3702
Я120М1И2 аналог 77.3702-02
Я120М12 , аналог 77.3702-01
регулятор генератора Г273 с гасящим резистором 75Ом Внутри установлен регулятор Я120М1
Регулятор генератора с доп диодами 1312.3771. Внутри установлен регулятор Я120М1 или Я120 М12
Регулятор напряжения рекомендуется Я120М12, хотя работает и Я120М1
Варианты модернизации и улучшения работы пульта Камаз
- Установка дополнительных кнопок: Для расширения функций пульта можно добавить дополнительные кнопки. Например, кнопки для включения света, сигнализации или системы навигации. Это позволит водителю быстро и удобно управлять этими функциями без отвлечения от дороги.
- Интеграция с электронными системами автомобиля: Современные грузовики Камаз оснащены различными электронными системами, такими как система контроля температуры двигателя или система безопасности. Улучшение пульта таким образом, чтобы он мог взаимодействовать с этими системами, позволит более эффективно контролировать и мониторить работу грузовика.
- Использование сенсорного экрана: Вместо традиционных кнопок и переключателей можно установить сенсорный экран. Это позволит водителю легко и удобно управлять различными функциями пульта, а также обладать большей гибкостью в настройке интерфейса.
- Улучшение эргономики: Пульт Камаз можно модернизировать таким образом, чтобы он лучше соответствовал анатомии и удобству использования водителя. Это может включать изменение формы, размера и размещения кнопок, а также введение дополнительных функций, таких как подогрев рулевого колеса.
Это лишь некоторые из возможных вариантов модернизации и улучшения работы пульта Камаз. Результаты и выбор модернизации зависят от потребностей и предпочтений водителей, а также от технических возможностей устройства. Независимо от выбранного пути, модернизация пульта Камаз может значительно повысить комфорт и эффективность работы грузовика.
УАЗ 31512 Боинг › Бортжурнал › Переделка проводки. Установка гитары от камаза.
Всем узоводам привет! Сегодня речь пойдет о небольшой переделке проводки. Как известно после куево кукуево хозяев, остается куча проводов торчащих, заизолированных, половина отрезано, половина просто не работает. Собственно так у меня и было. Пока все равно у нас в стране карантин, а погода позволяет, решил заняться. Доехал до друга и взял у него проводку от окушки с кучей всего.

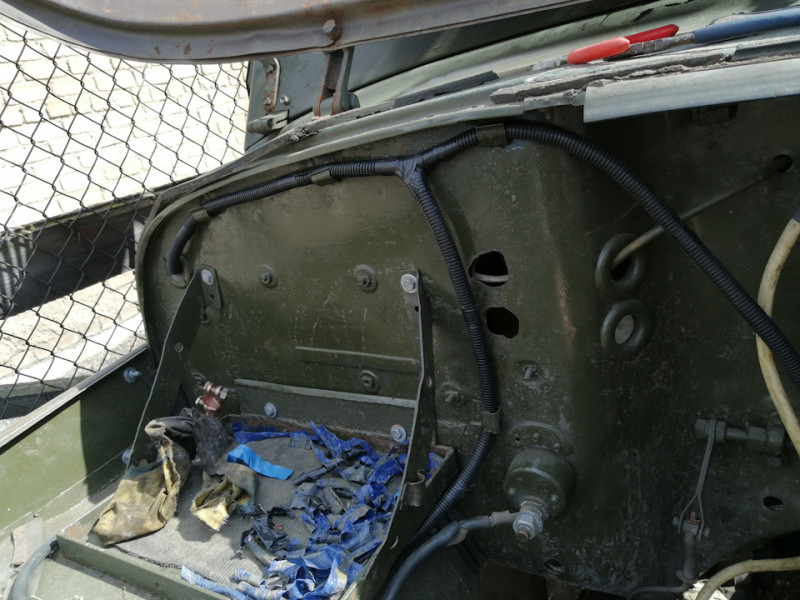

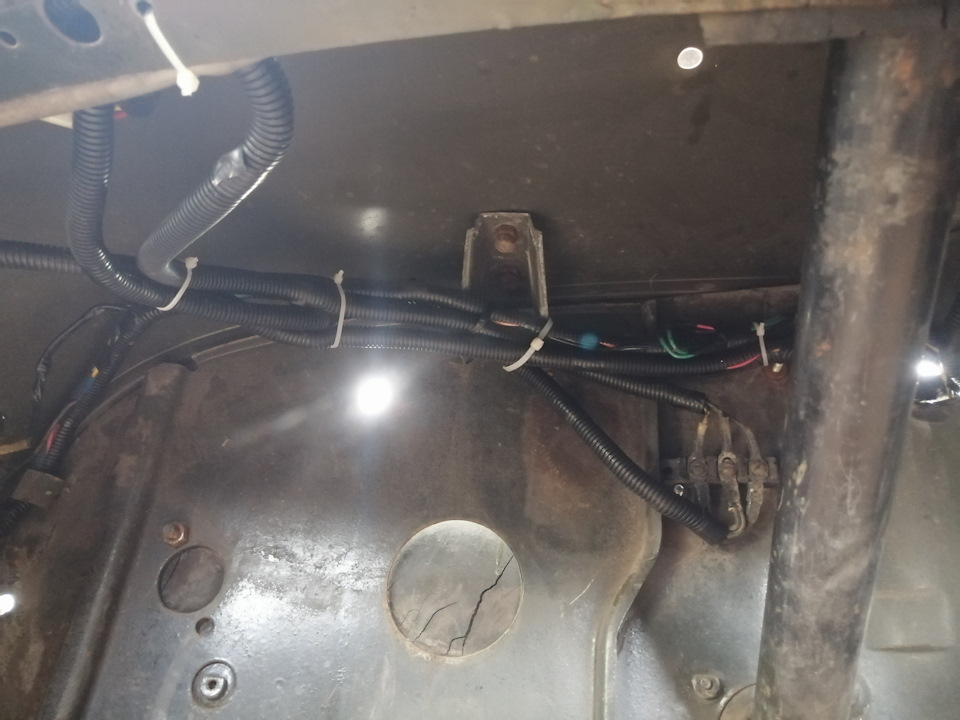

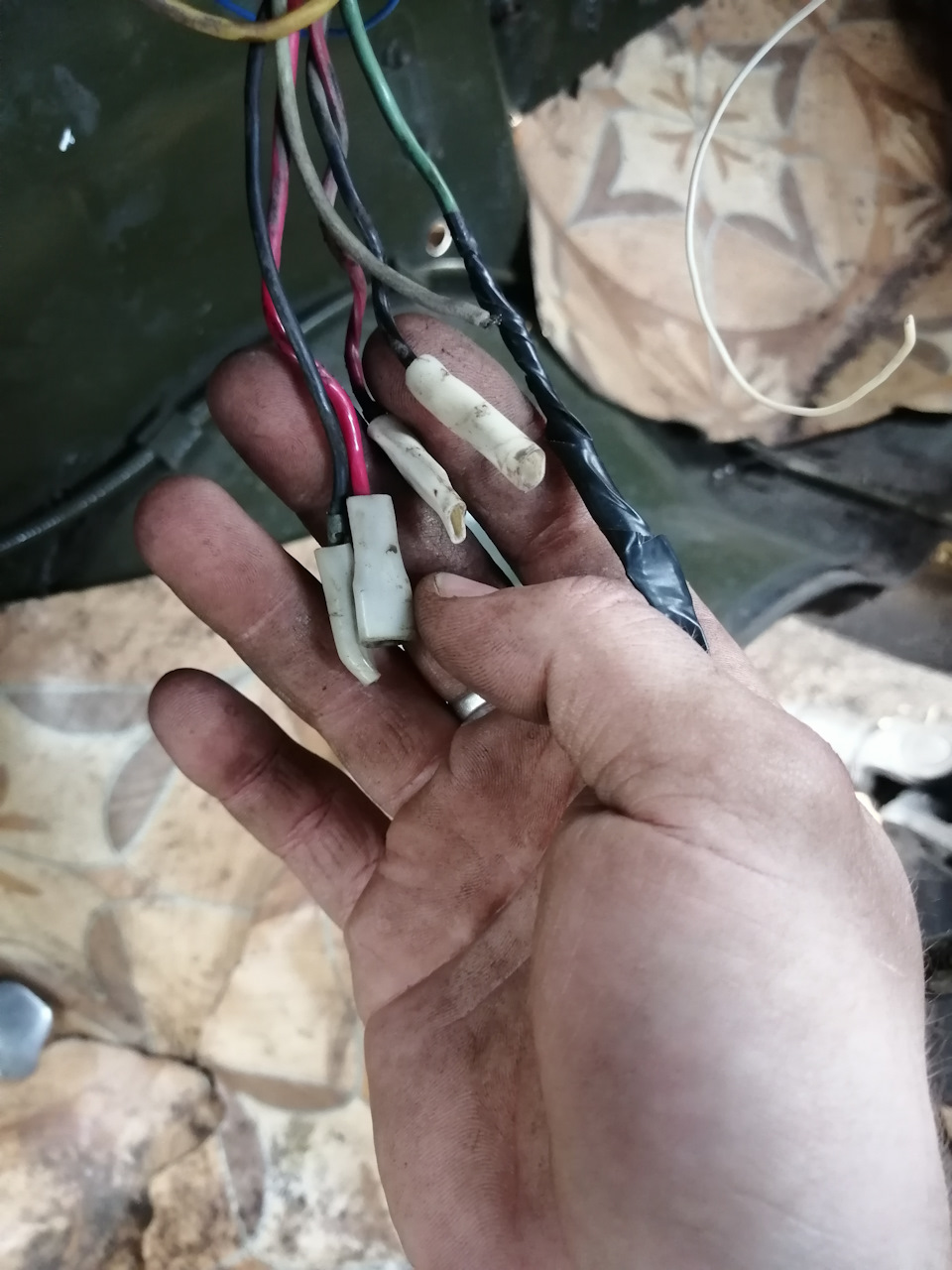

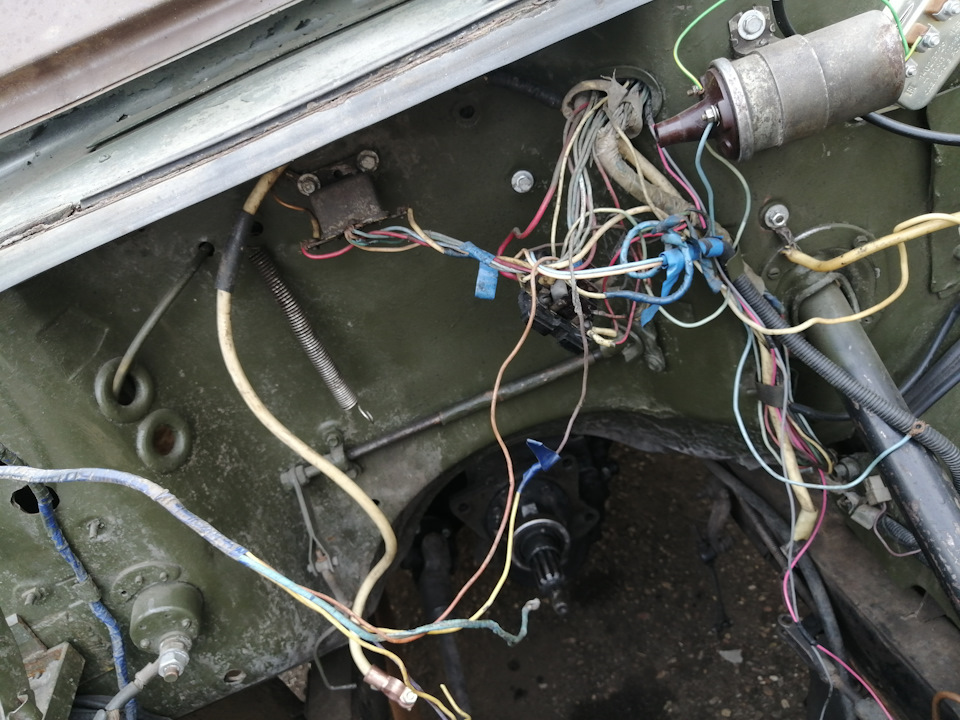

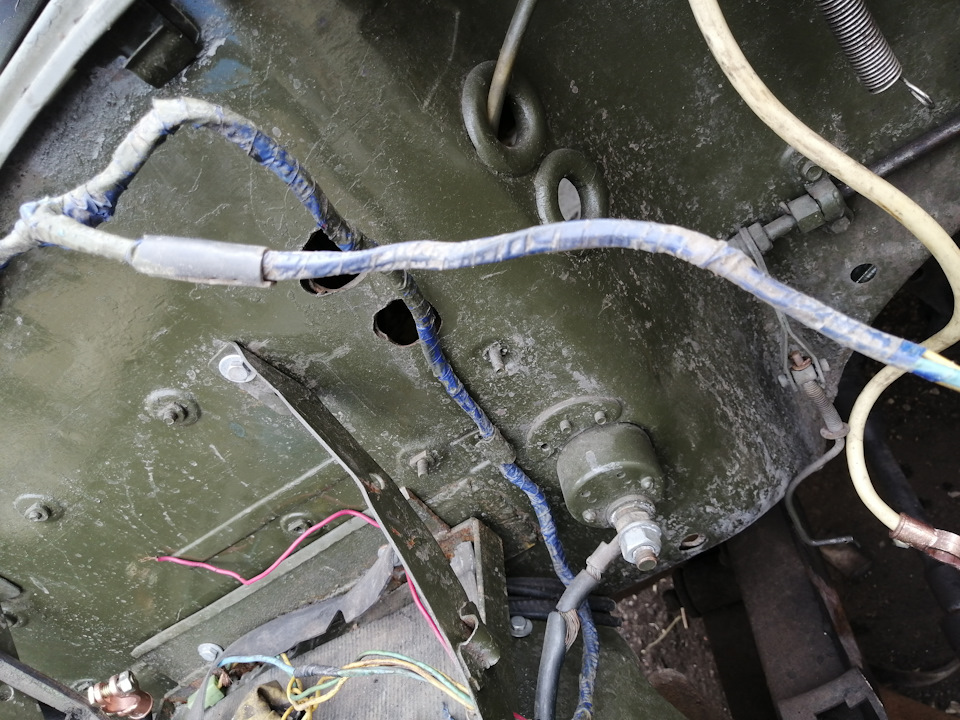

Первым делом принялся вскрывать жгут идущий от генератора к реле регулятору. И ужаснулся, провод от гены оплавлен по всей длине, скрутки проводов как попало. Что-то заменил на новые провода, а где то пришлось оставить скруткой, но провода уже все равно заменены на более свежие) ну и все это аккуратно уложил в гофру, чтобы защитить как кто.

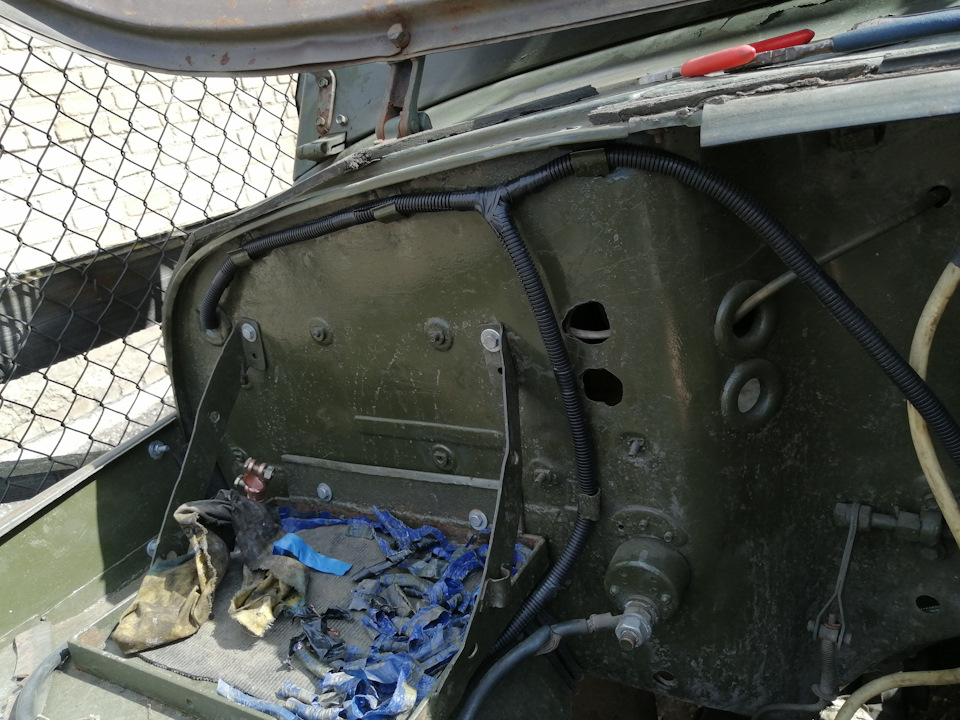

вообщем дальше было больше, привел более менее в порядок основной жгут проводов, но еще не до конца. По мере установки двигателя будет все корректироваться и убираться тоже в гофры для защиты)

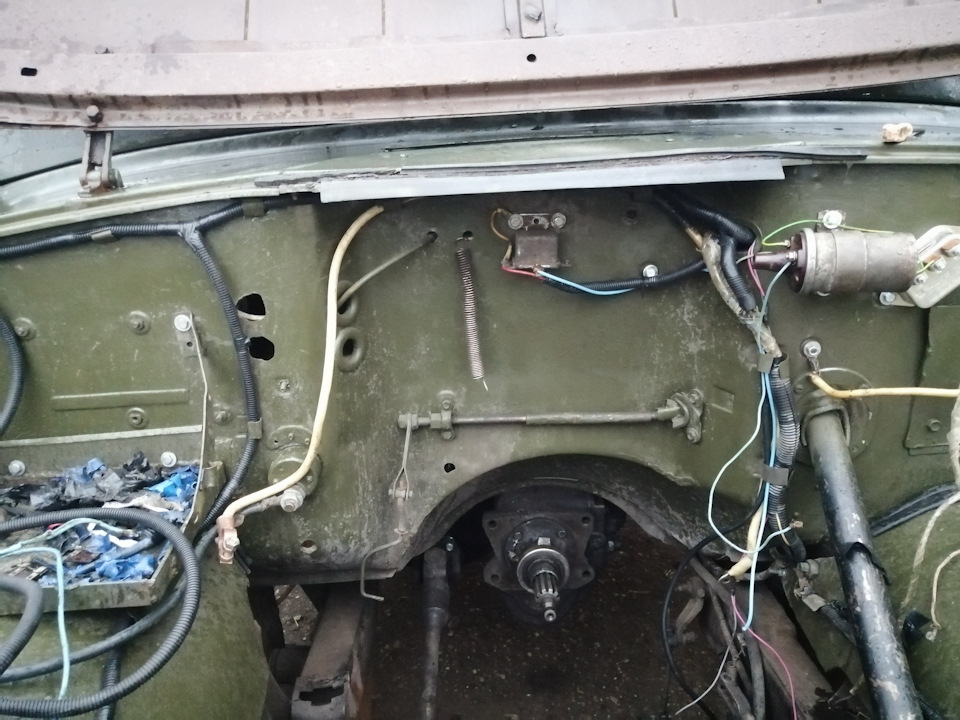

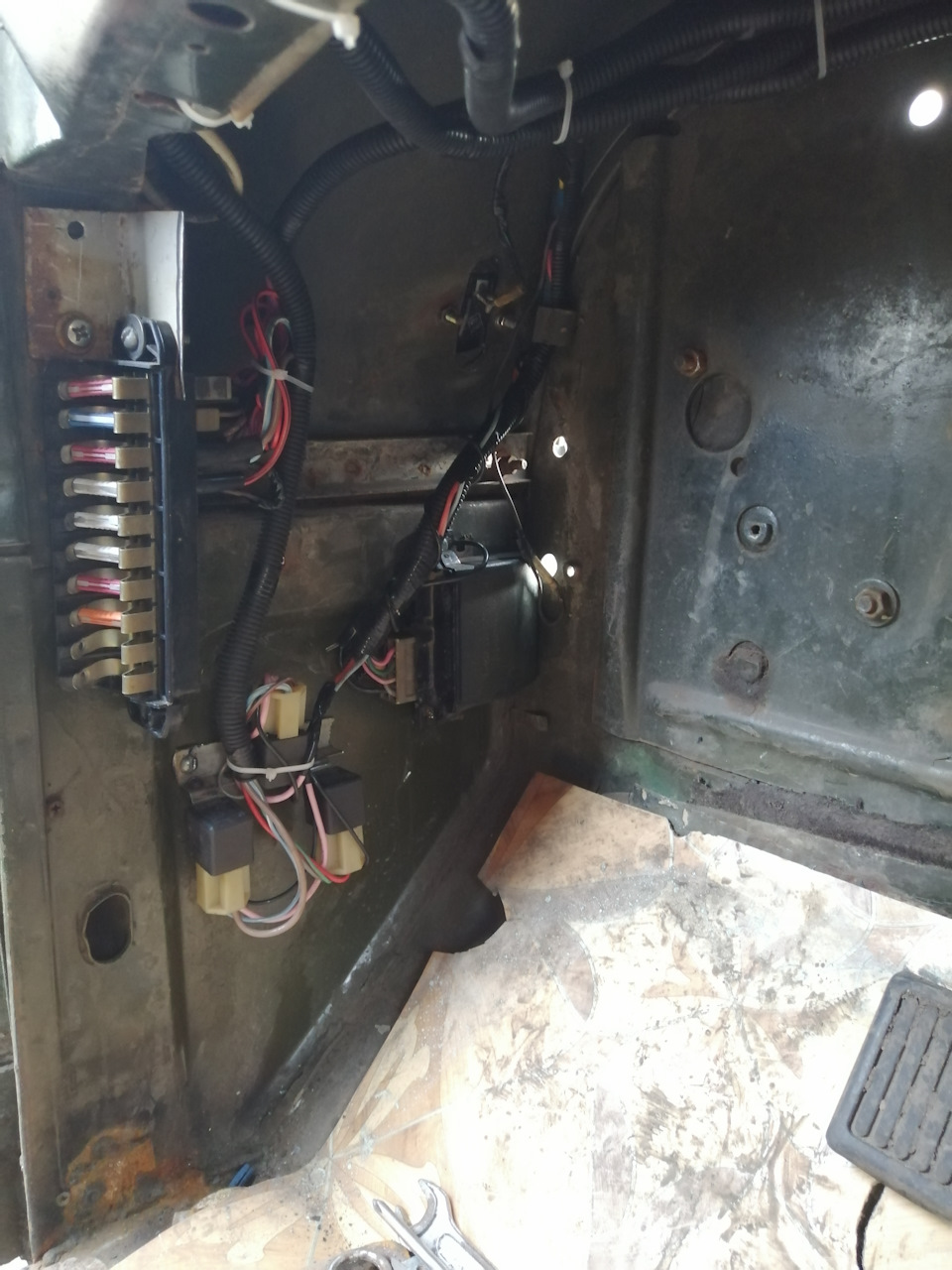

А так же самое главное зачем я за все это взялся, так это вынести блок предохранителей в салон. И вообще в принципе, чтобы были нормальные хорошие предохранители, а не проволока. Вынес их как у всех машин с левой водительской стороны. Убирать куда то наверх не стал, потому что вброд лезть не буду, ибо для этого автомобиль специально нужно готовить, а для грязи и рыбалки и так сойдет.
Еще одна проблема у многих это тепловое реле, до последнего думал, что оно у меня рабочее. Но раз я все равно решил все развести по грамотному, то выкинул его. Когда снял увидел, что оно вообще просто перемкнуто, и случись чего, цепь была не защищена вообще! Но сейчас все в порядке. Поставил 3 реле (1 на ближний, 1 на дальний, 1 на габариты) но ближний и дальний повесил на один предохранитель. Вообщем сделал все как на ваз 2110. перебрал все провода, и очень много выкинул лишних, и много заменил идущих к замку зажигания. Благо коса на уазике простая, и куча схем в интернете куда что идет). Теперь ничего не висит и не болтается.
Главный мой апгрейд и достижение это установка камазовской гитары. Раз уж она все равно валялась в гараже без дела, а кнопка переключения ближнего дальнего была сломана, да и родной включатель света мозги делал, решено было ее установить. В интернете распиновок гитары не нашел, только по цветам, но они у меня не совпадали, пришлось все делать методом тыка. Привожу распиновку, что получилось у меня.все

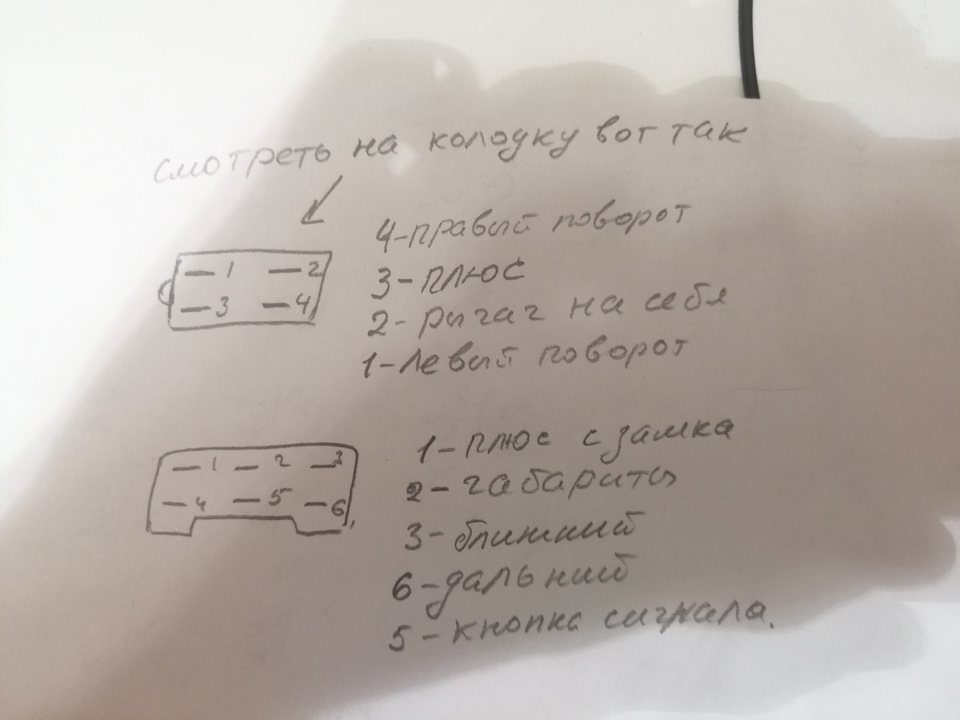

Кстати может быть кто знает. Осталось куча проводов которые по идеи должны идти к лампам на панеле. Но почему то они все под напряжением? Одна я так понял аварийный датчик масла, но его еще не ставил. Один индикатор поворотников. Я вообще даже и не знал кстати что на панеле она есть пока не посмотрел на схему =D. там есть сигнальные лампы ручника, но как она подлкючается я даже вообще не понимаю, и что за датчик должен стоять, а так же написаны сигнальная лампа датчика тормозов. Тоже не понял. Лягушка у меня стоит, но я к ней подсоединяю 2 провода для работы стопов. Мучает вот этот вопрос. хочется чтобы работало все)
Ну в прицнипе вот и все. Ушло у меня на это 4 дня, работал по 2-3 часа в день. Все старался делать красиво и аккуратно. Пару фоток творческого беспорядка во время работы))) СПАСИБО всем кто осилил мою писанину)))
Источник
Блок предохранителей
Фото — схема

p, blockquote 12,0,0,0,0 —>
p, blockquote 13,0,0,0,0 —>
Общее обозначение
p, blockquote 14,0,0,0,0 —>
ряд F2
p, blockquote 15,1,0,0,0 —>
| 1 | Резерв |
| 2 | Ближний свет правый, корректор |
| 3 | Ближний свет левый |
| 4 | Задний противотуманный фонарь |
| 5 | Дальний свет правый, контрольная лампа дальнего света |
| 6 | Дальний свет левый |
| 7 | Резерв |
| 8 | Габарит правый, подсветка приборов |
| 9 | Габарит левый |
| 10 | Противотуманные фары |
| 11 | Центральный переключатель света, прожектор |
| 12 | Маяки |
| 13 | Спальное место, подкапотная лампа, фонари автопоезда |
ряд F3
p, blockquote 16,0,0,0,0 —>
| 1 | Блокировка колес, радиоприёмник |
| 2 | Сигнализатор утечки газа (на газовых автомобилях) |
| 3 | Коробка отбора мощности, дневные ходовые огни, лебедка |
| 4 | Электромагнитная муфта охлаждения двигателя, фонари заднего хода |
| 5 | Обмотка реле выключателя массы |
| 6 | Зуммер (звуковой сигнал), обмотка реле сигналов торможения |
| 7 | Обмотка возбуждения генератора, подкачка шин |
| 8 | Плафоны, подсветка вещевого ящика, питание комбинации приборов |
| 9 | Розетка светильника подвесного, электродвигатели отопителя |
| 10 | Звуковые сигналы, «+» розетки прицепа, сигналы торможения |
| 11 | Вентилятор обдува водителя |
| 12 | Резерв |
| 13 | Обогрев зеркал, подогрев сидений |
ряд F4
p, blockquote 17,0,0,0,0 —>
| 1 | Резерв |
| 2 | Электронный спидометр, электронный тахометр |
| 3 | АБС тягача |
| 4 | АБС прицепа |
| 5 | Приборы, электронный спидометр, электронный тахометр |
| 6 | АБС тягача, реле (клапан) моторного тормоза |
| 7 | АБС прицепа |
| 8 | Датчик уровня газа (на газовых автомобилях) |
| 9 | Питание стеклоочистителя |
| 10 | Питание блока системы управления двигателем |
| 11 | Электро факельное устройство |
| 12 | Резерв |
| 13 | Резерв |
ряд F6 (для двигателей КАМАЗ)
p, blockquote 18,0,0,0,0 —>
| 1 | Блок управления двигателем |
| 2 | Блок управления двигателем |
| 3 | Разъем диагностики |
| Реле торможения | |
| 4 | Контрольные лампы |
| 5 | Контрольные лампы |
| 6 | Блок управления пневмо подвеской |
| 7 | Насос мочевины |
| 8 | Насос мочевины |
| Датчик NOх | |
| 9 | Резерв |
| 10 | Резерв |
| 11 | Блок управления АКПП |
| 12 | Сигнал торможения ретардером |
| 13 | Блок управления АКПП |
ряд F6 (для двигателей CUMMINS)
p, blockquote 19,0,0,0,0 —>
| 1 | Блок управления двигателем |
| 2 | Блок управления двигателем |
| 3 | Разъем диагностики |
| 4 | Резерв |
| 5 | Блок управления пневмо подвеской |
| 6 | Блок управления пневмо подвеской |
| 7 | Насос дозирующий |
| 8 | Реле линий подогрева мочевины |
| Насос дозирующий | |
| 9 | Резерв |
| 10 | Датчик NOх |
| 11 | Блок управления АКПП |
| 12 | АКПП, сигнал торможения ретардером |
| 13 | Блок управления АКПП |
Возможные неисправности проводки
неисправности Все в работе электропроводки можно разделить на групп несколько:
- Поломка самого оборудования. Такое так не случается часто, но подобная проблема все же иметь может место.
- Выход из строя предохранителя. известно Как, в монтажном блоке сосредоточены предохранительные отвечающие, устройства за безопасность проводки КАМАЗ. Если в происходят системе скачки напряжения, то для того, допустить не чтобы поломки оборудования, используются предохранители, перегорают которые в первую очередь. Если в бортовой периодически сети происходят скачки напряжения, то перед как, тем заменить выгоревшие предохранители, необходимо причины от избавиться.
- Плохой контакт электроцепи с оборудованием. В случае данном причин может быть несколько. правило Как, плохой контакт обусловлен обрывом где провода-то на участке цепи. Для диагностики потребуется вам мультиметр, который, собственно, используется для всегда обнаружения неисправностей в проводке. Также может причина заключаться в окислении или подгорании Если. контактов это так, то решить проблему путем можно их зачистки либо замены.
- Утечка большинстве. В тока случаев такая проблема обусловлена проводке в пробоем. При помощи мультиметра определяется провод дефектный, который в результате нужно будет заменить либо, либо тщательно заизолировать.
- Износ элементов составных генератора. Потребуется разборка узла выявления для дефектных деталей с последующей их заменой.
- аккумулятор Сел или в нем недостаточно электролита. В случае этом нужно проверить уровень жидкости в АКБ банках, а также произвести замер параметра заряда его.
Схема подрулевого переключателя: устройство и принцип работы
Устройство подрулевого переключателя включает несколько электромеханических компонентов:
1. Рычаг переключения
Рычаг переключения расположен на рулевом колесе и позволяет водителю изменять положение переключателя. Рычаг может иметь несколько положений, включая поворот лево или право, включение дальнего света, включение звукового сигнала и т. д. Рычаг переключения включает в себя механизмы замка, которые предотвращают случайное нажатие на него.
2. Контакты
Контакты являются основной частью подрулевого переключателя и обеспечивают электрическое подключение к соответствующим системам автомобиля. Электрический поток протекает через контакты при определенном положении рычага переключения, включая внутреннюю цепь каждого элемента, который необходимо управлять.
Принцип работы подрулевого переключателя:
При повороте рулевого колеса водитель использует рычаг переключения, который передает сигналы реле, контактам и другим системам автомобиля. Эти сигналы определяют необходимые действия, такие как вкл./выкл. света, активация указателей поворота и т. д.
Реле являются ключевым компонентом, обеспечивающим соединение и разъединение электрических цепей в соответствии с сигналами от рычага переключения. Когда водитель нажимает на рычаг, соответствующие реле активируются, что вызывает изменение положения контактов и включение/выключение нужных систем автомобиля.
В зависимости от модели автомобиля и функций, которыми он оснащен, схема подрулевого переключателя может иметь различное количество контактов и реле. Все эти компоненты работают вместе, чтобы обеспечить удобное и безопасное управление различными функциями автомобиля.
стоп сигнал КамАЗ,схема стоп сигнал КамАЗ
Схема стоп сигнал КамАЗ несколько сложнее, чем у других автомобилей. Это связано с применением нескольких датчиков, которые обеспечивают включение стоп сигналов при работе нескольких тормозных систем. Хотя тормозная система и называется КАмаЗовской, но она применяется сейчас и на других автомобилях благодаря своей надёжности. Принципиальная электрическая схема у всех таких автомобилей идентична и отличается только конструктивно. В состав схемы стоп сигнал КамАЗ входят датчики, промежуточное реле, зуммер и контрольная лампа стояночного тормоза, и конечно сигнальные лампы в задних фонарях тягача и прицепа. Датчики устанавливаются на контурах тормозной системы в районе тормозного крана и срабатывают при изменении давления в контуре. На последних моделях в качестве датчика стоп сигнала применяется кнопочный выключатель, установленный под педалью, как и на большинстве автомобилей. При изменении давления в любом из контуров, а при наличии кнопочного выключателя, при нажатии на педаль, замыкаются контакты датчика и соединяют обмотку промежуточного реле с массой автомобиля.
Отключение аккумулятора
Прежде чем приступить к отключению аккумулятора, необходимо убедиться, что двигатель автомобиля выключен и рычаг переключения передач находится в положении Нейтраль. Затем следует выполнить следующие шаги:
- Надевайте защитные перчатки и очки, чтобы защитить себя от возможных воздействий и осколков при отключении аккумулятора.
- Используя гаечный ключ, открутите скобы, которые крепят провода к контактам аккумуляторной батареи.
- Снимите провода с контактов аккумулятора, начиная с провода минусового полюса, а затем провода плюсового полюса. При этом помимо гаечного ключа могут быть нужны щипцы или ключи для откручивания зажимов.
- После отключения аккумулятора установите защитные колпаки на контакты, чтобы избежать короткого замыкания и искрения. Это позволит избежать возможности возгорания аккумуляторной батареи.
После выполнения всех указанных шагов аккумулятор можно считать отключенным
Не забывайте об обязательном использовании индивидуальной защитной экипировки и осторожности при работе с аккумуляторной батареей
Распаковка подрулевого переключателя
Инструменты, необходимые для распаковки подрулевого переключателя
Перед тем как приступить к распаковке подрулевого переключателя, вам понадобятся следующие инструменты:
1. Отвертка – выберите отвертку с подходящим размером и формой, чтобы можно было легко открутить винты или законцовки.
2. Пластиковый ломик – пластиковый ломик поможет вам аккуратно разъединить пластиковые компоненты переключателя без повреждения их.
Шаги распаковки подрулевого переключателя
Следуйте этим шагам для распаковки подрулевого переключателя:
Отключите отрицательный клеммный зажим с аккумулятора вашего автомобиля.
Используя отвертку, аккуратно открутите винты, соединяющие корпус переключателя.
С помощью пластикового ломика, разжимайте зажимы и отсоединяйте пластиковые компоненты один от другого.
Осторожно извлеките внутренние компоненты подрулевого переключателя из его корпуса.
Выполните необходимые работы по подключению или замене компонентов подрулевого переключателя.
Обратите внимание, что при распаковке подрулевого переключателя необходимо быть осторожным, чтобы не повредить его компоненты. Если у вас есть сомнения в своих навыках или не уверены, что справитесь с задачей, лучше обратиться к профессионалам для помощи
