Схема электропроводки Газель 402 двигатель: замена своими руками

Ставшая незаменимым транспортным средством Газель с 402-м мотором, с годами все же требует к себе внимания.

Электропроводка не значится среди подлежащих плановой замене деталей, однако электрическая схема довольно часто требуется при осуществлении ремонтных работ в подкапотном пространстве.

Родной 402 двигатель для Газели

Оснащенный карбюраторным двигателем ЗМЗ-402, автомобиль успешно вырабатывает свой моторесурс, и когда приходит время капитального ремонта, многие владельцы задумываются не только о восстановлении, но и о перенастройке его работы.

А поскольку карбюраторные версии силовых агрегатов канули в прошлое, то остро стоит вопрос о перспективах использования восстановленного мотора.

Электрическая система автомобиля Газель

Переход на инжекторные многоклапанные двигатели возможен и даже рекомендован автопроизводителем, однако не всегда владельцев такой подход устраивает, и в первую очередь с финансовой стороны.

Совет: Как бы там ни было, а извлекая мотор для переборки, у владельца есть возможность заменить и старую электропроводку.

https://youtube.com/watch?v=P4qNNLWxu2w

Если ресурс восстанавливаемого силового агрегата внушает оптимизм, а под рукой есть схема электропроводки Газель — двигатель 402 вполне может прослужить еще не одну сотню тысяч километров.

Электрическая схема проводки Газель 402 двигатель

Замена проводки на автомобиле Газель

Причины, вызывающие необходимость замены электрической проводки по схеме в автомобилях Газель, заключаются не только в связи с переборкой силового агрегата, но и:

1. Вследствие естественного износа проводов;
2. Расслоения изоляции из-за естественного старения;
3. Механических повреждений (перегибы, задиры);
4. Коротких замыканий в той или иной электроцепи;
5. Окисления контактов и разъемов.

Дополнительные материалы для замены

Помимо покупки новой электропроводки, соответствующие используемому мотору, также подлежат замене:

1. Высоковольтные провода;
2. Электронный коммутатор (в поздних версиях моторов серии ЗМЗ-402);
3. Катушка зажигания;
4. Реле уровня заряда АКБ;
5. Контактная группа блока предохранителей;
6. Замок зажигания.

Места, требующие монтажных работ

Укладка жгута проводов не является сложным делом, тем более, что места их закрепления на раме предусмотрены изначально (желоба, технологические отверстия и т.п.).

Салон Газели с разобранной приборной панелью

Однако, по сложности, работы по замене подразделяются на зоны ответственности:

1. Подкапотное пространство;
2. Салон автомобиля;
3. Задняя часть кузова.

Наиболее простой в плане подключения является задняя часть автомобиля, где требуется лишь закрепить жгут и подключить задние фонари и датчик уровня топлива в бензобаке. Более сложными являются салон и подкапотное пространство.

Монтаж проводки на автомобиле Газель

Проводка на Газель 402 подразделяется на указанные зоны.

Разложив на свободном месте новый комплект проводов, сразу будет заметна его ориентация:

1. Наиболее длинный и тонкий жгут предназначен для задней части;
2. Более короткий – для салона;
3. Наибольший по количеству проводов и разъемов – для подкапотного пространства.

Начало работ по замене проводки осуществляется из кабины:

1. Закрепляем жгут в салоне;
2. Протаскиваем второй жгут проводов под капот и закрепляем;
3. Протаскиваем задний жгут по раме, соединяем разъемы, ориентируясь по расцветке проводов;

Электрическая часть в моторном отсеке

В подкапотном пространстве:

1. Разделяем жгут на правую и левую стороны, ориентируясь по длине и разъемам;
2. Подключаем коммутатор;
3. Подаем провод на генератор;
4. Соединяем регулятор напряжения;
5. Подключаем катушку зажигания;
6. Соединяем клеммы стеклоочистителя, реле поворотов;

Совет: проводка Газель 402 имеет разделения на цвета, которые соответствуют цветам, изображенным на схеме, как и на электропроводке Газели Бизнес.

В кабине:

1. Подсоединяем разъем к блоку предохранителей;
2. Подаем провод на отопитель;
3. Соединяем на рулевой колонке переключатель света;
4. На панели приборов запитываем центральный переключатель головного света, кнопку аварийки, подсоединяем приборы.

Выводы: используя заводскую схему электропроводки Газели, независимо от модели — 406 или другой, можно самостоятельно заменить старые провода, придерживаясь условных и цветовых обозначений.

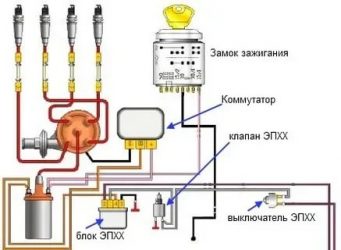

Порядок работы системы зажигания

Поджиг смеси горючего происходит следующем образом:

1. Водитель поворачивает ключ в замке.
2. Ток от аккумулятора поступает в стартер.
3. Начинается вращение коленвала.
4. Включается трамблер.
5. Ток попадает на катушку.
6. Через коммутатор проходит в распределитель.
7. Последнее устройство распределяет ток по свечам.

Похожая статья Ремонт 402 ЗМЗ двигателя своими руками

Таким образом происходит правильное зажигание в моторе. Однако, бывают ранние и поздние поджиги. Тогда можно говорить о неисправностях силового агрегата.

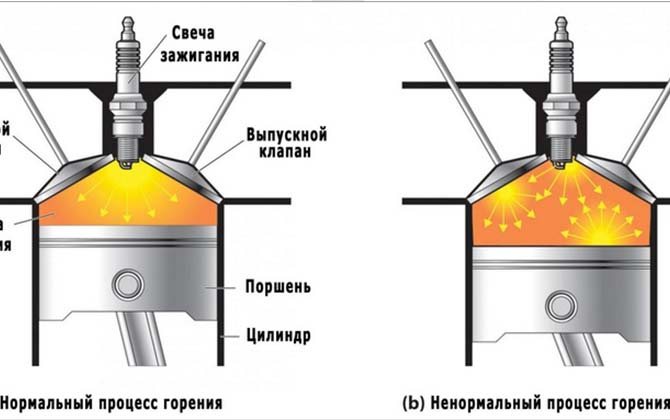

Раннее зажигание

Ранний поджиг происходит раньше момента подхода поршня цилиндра к верхней мертвой точке. Бензин с воздухом и маслом поджигается, когда поршень еще двигается. Подобные проблемы появляются из-за неправильно постановленного угла поджига.

Опытные механики определяют подобную поломку по следующим признакам:

• силовой агрегат не заводится сразу;
• нестабильная работа движка при простое на светофорах, когда машина стоит на месте;
• появление звука стрекотания, который не проходит, когда нагрузка увеличивается;
• при разборке мотора, механики обнаруживают нагар на свечах. Это значит, что горючее не прогорает до конца;
• увеличение расхода горючего;
• темный дым из трубы глушителя.

Это все признаки раннего зажигания. Давайте посмотрим, что бывает, когда зажигание медлит и воспламенение не происходит вовремя.

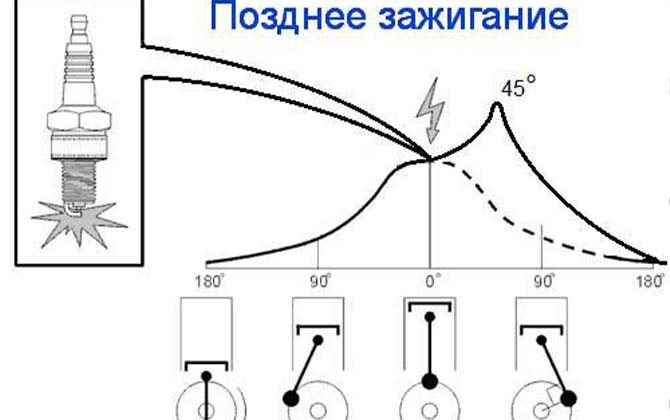

Позднее зажигание

При неправильной настройке меток на моторах 402 ЗМЗ позднее зажигание происходит тогда, когда поршень уже прошел верхнюю точку. Автовладелец это может заметить по падению мощности при увеличенном расходе бензина.

Опытные механики замечают позднее зажигание по следующим признакам:

• свечи сереют или белеют;
• двигатель начинает сильно нагреваться, хотя система охлаждения в порядке;
• мотор может глохнуть, когда увеличивается нагрузка.

Верная регулировка поджига и адекватное раставление меток поможет справиться с вышеописанными неполадками.

Возможные неполадки проводки и методы их устранения

Какие неисправности наиболее характерны для электрической схемы Газелей 4216, 2003, 2705 и других моделей:

1. Повреждение проводки. Если повреждение несерьезное, то такую проблему можно решить путем дополнительной изоляции цепи с помощью изоленты. При более значимых повреждениях весь участок цепи лучше заменить.
2. Выход из строя предохранительного элемента. Неисправности такого плана решаются путем замены поврежденных устройств. Ни в коем случае не используйте самодельные предохранители из куска проволоки или в виде монетки, поскольку это может привести к возгоранию. Единственное, когда это возможно — когда вышел из строя предохранитель, без которого авто не заводится, к примеру, отвечающий за бензонасос, и вам нужно будет только доехать до ближайшего магазина.
3. Плохой контакт оборудования с электросетью. В таком случае нужно произвести диагностику, подробная инструкция представлена выше. Если плохой контакт обусловлен окислением, то разъем достаточно будет зачистить, но если имеет место перегорание контактов, то их, вероятнее всего, придется менять. При этом учтите, что нужно определить причину, по которой контакт перегорел.
4. Неполадки в работе системы зажигания. К примеру, это может быть повреждение корпуса распределителя, плохой контакт высоковольтных проводов с трамблером и свечами зажигания. Также автовладелец может столкнуться с неисправностью высоковольтников, в частности, речь идет о пробое изоляции. Такая неполадка приведет к нестабильной работе силового агрегата в целом, решить ее можно путем замены проводов.
5. Выход из строя или некорректная работа генератора. Этот узел, как известно, предназначен для питания всего электрооборудования авто. Состоит он из множества компонентов, чаще всего изнашиваются щетки, перегорают обмотки, выходит из строя реле напряжения. Также нужно следить за натяжением ремня генератора — он не должен быть перетянут или не дотянут. Повреждения ремня также не допускаются — при их наличии нужно задуматься о скорой замене.

Коммутатор 13.3734

Бесконтактно – транзисторная система зажигания практически не требовала технического обслуживания и была очень надежной.

В ранних вариантах системы зажигания для 402 двигателя использовался коммутатор 13.3734

Задача коммутатора – прерывать ток в первичной обмотке катушки зажигания, в момент прерывания тока, возникает импульс высокого напряжения и проскакивает искра.

Коммутатор подчиняется действию датчика, датчик подает переменный сигнал синхронизированный с работой двигателя.

Таким образом, бесконтактная система зажигания состоит из датчика, катушки зажигания, коммутатора и распределителя зажигания.

Дополнительные элементы схемы — это добавочное сопротивление, и реле стартера. Зачем они нужны?

Проблема системы зажигания всегда состоит в том, что при увеличении оборотов остается мало времени до прерывания тока, значит снижается накопление энергии для поддержания искры. Подробнее о том как нарастает и прерывается ток, и откуда берется энергия искры написано в другой стстье.

Электронные системы позволили увеличить ток первичной цепи, что повысило стабильность работы системы зажигания на высоких оборотах, но на малых оборотах ток стал достигать недопустимо больших значений и это приводило к перегреву катушки. Поэтому для ограничения тока пришлось ставить добавочное сопротивление.

Сопротивление СЭ 107 состоит из двух секций. Одну секцию можно шунтировать на момент запуска двигателя. Когда работает стартер напряжение просаживается, но для того, чтобы искра оказалась достаточно сильной нужно часть сопротивления отключить, и ток первичной обмотки катушки на момент пуска просядет не так сильно, это обеспечит мощную искру и надежный запуск двигателя.

Такая же проблема есть и в контактно-транзисторной системе зажигания более старых машин, но там шунтирование добавочного сопротивления делает втягивающее реле стартера, в котором есть специальный контакт. В этой схеме, для шунтирования добавочного сопротивления на момент пуска двигателя используется не втягивающее реле, а рале стартера, то есть маленькое промежуточное реле, которое имеет основное назначение разгружать замок зажигания от большого тока втягивающего реле. Для этого в реле стартера РС 107 сделан специальный вывод. На этом выводе, при срабатывании реле, появляется плюс, который подключается ко второй половине добавочного сопротивления СЭ107,  первая половина сопротивления при этом шунтируется и в работе остается только вторая половина.

Коммутатор 131.3734

Схема значительно упрощается с применением более совершенного коммутатора 131.3734. Этот коммутатор уже может регулировать время накопления, и значит не позволяет на малых оборотах перегревать катушку. Надобность в добавочном сопротивлении отпадает и, соответственно, не нужно управлять его отключением. Реле стартера остается только для выполнения своей основной функции — разгружать замок зажигания от большого тока втягивающего реле, поэтому в схему системы зажигания это реле уже не входит.

Если на вид все провода целые, то проверим напряжение на всех точках цепи низкого напряжения.

Берем контрольную лампу и по очереди проверяем напряжение во всех точках.

Если лампочка загорается, значит участок цепи целый. В точках КЗ коммутатора и точке К катушки лампочка должна мигать при вращении двигателя стартером.

Снятие распределителя в сборе с приводом масляного насоса

Чтобы провести ремонтные работы трамблера на моторе Газели или УАЗ, потребуется его снять. Это делается таким образом:

1. Демонтируют крышку вместе с проводами, которые находятся там.
2. Удаляют шланг вакуумного регулятора.
3. Демонтируют крепление низковольтного провода.
4. Снимают крепления октан-корректора. Для этого используют ключ на десять. А для демонтажа низковольтного провода – ключ на семь.
5. Наконец снимают сам трамблер двигателя.

Эта задача легкая и не требует для выполнения особых умений. Однако автовладелец должен иметь понимание конструкции мотора. Установка производится в обратной последовательности. Нужно помнить, что установить распределитель можно только в одном положении.

Если потребуется снять еще масляный насос с трамблером, то необходимо сделать так:

1. Демонтируют крышку распределителя двигателя. Убирают высоковольтные провода.
2. Теперь необходимо запомнить, как расположен бегунок относительно корпуса.
3. Демонтируют вакуумный шланг и провод коммутатора.
4. Откручивают две гайки крепления. Ключ используют на тринадцать.
5. Демонтируют датчик распределителя и масляный привод.

Удаляют прокладку на двигателе и кладут новую, если дело в ней. При неизменном положении коленвала двигателя, устанавливают все в обратной последовательности. Если же произошли даже небольшие изменения, то вначале поршень переводят в верхнюю мертвую точку. Совмещают метку шкива коленвала с меткой на ГБЦ. Цилиндры должны быть закрыты.

Затем производят установку трамблера.

Неисправности в электросхеме «Газель»

Во время эксплуатации автомобиля могут периодически возникать различные неисправности. Причины неполадок могут быть следующими:

• Происходит естественное старение проводов. Электропроводка, как и все другие детали автомобиля, через определенное время нуждается в замене;
• Периодически происходящая перегрузка (короткое замыкание) приводит к оплавлению изоляции, и провода со временем начинают замыкать между собой;
• Пропадает масса (общая или на определенном жгуте). Если плохая общая масса, то может плохо крутить стартер при запуске двигателя.

  Схема устройства стартера Газели При пропадании массы на любом из жгутов перестает нормально работать любое электрооборудование. Например, если нет массы на задние фонари, то вместо сигнала поворота будут перемигиваться все лампочки на заднем фонаре (типа «гирлянда»);

• Окисление клемм на аккумуляторе. Также может плохо крутить стартер, а может и вовсе не запускаться. Что характерно – при попытке запустить ДВС тут же гаснут все лампочки на панели приборов;
• Подгорели токопроводящие дорожки или посадочные места в блоке предохранителей. Ремонтировать блок не всегда целесообразно, лучше заменить на новую деталь. Чтобы избежать ненужных проблем с электропроводкой, категорически не рекомендуется устанавливать «жучки» вместо предохранителей.

Может выходить из строя электронная система управления двигателем. Многие неисправности на ГАЗ 3302 и ГАЗ 2705 владельцы машин могут устранить самостоятельно. Несложно разобраться с предохранителями, с освещением, с отсутствием зарядки. А вот электронику двигателя лучше доверить специалистам – без диагностического оборудования находить причины неполадок в системе управления ДВС сложно.

Возможные проблемы при подключении коммутатора ГАЗель 402 и их решение

1. Отсутствие питания в коммутаторе:

Если при подключении коммутатора ГАЗель 402 он не включается, первым делом проверьте подачу питания. Убедитесь, что коммутатор подключен к источнику электропитания и включен. Проверьте, работоспособность розетки и кабеля питания. Если все проверки пройдены успешно, возможно, проблема в самом коммутаторе. Обратитесь к специалисту для диагностики и ремонта.

2. Проблемы с подключением к компьютеру:

Возможно, у вас возникли сложности с подключением коммутатора ГАЗель 402 к компьютеру. Проверьте, что все кабели правильно подключены и надежно закреплены. Убедитесь, что компьютер обнаруживает коммутатор и правильно устанавливает драйверы. Если проблемы соединения сохраняются, попробуйте подключить коммутатор к другому компьютеру. Если проблема возникает только с одним компьютером, возможно, проблема в его настройках. В этом случае обратитесь к специалисту для помощи в устранении неполадок.

3. Отсутствие сетевого подключения:

Если после подключения коммутатора ГАЗель 402 сетевое подключение не работает, убедитесь, что все сетевые кабели правильно подключены и в рабочем состоянии. Проверьте настройки IP-адреса и подсети для коммутатора и подключенного к нему устройства. Убедитесь, что сеть настроена правильно и не возникли конфликты IP-адресов. Перезагрузите коммутатор и проверьте работоспособность сетевого подключения.

4. Неправильная настройка портов коммутатора:

Если у вас возникли проблемы с подключением определенных устройств к коммутатору ГАЗель 402, убедитесь, что порты коммутатора настроены правильно. Проверьте, что порты, к которым подключены устройства, находятся в рабочем состоянии и не запрещены в настройках коммутатора. Если проблема сохраняется, попробуйте подключить устройства к другим портам или проверьте их на работоспособность.

5. Низкая скорость передачи данных:

Если при подключении коммутатора ГАЗель 402 скорость передачи данных оказывается низкой, проверьте состояние сетевых кабелей. Они должны быть надежно защищены и не иметь повреждений. Убедитесь, что коммутатор и подключенные устройства поддерживают высокую скорость передачи. Если проблема не устраняется, возможно, вам потребуется обновить программное обеспечение коммутатора или заменить его более продвинутой моделью.

В случае возникновения проблем при подключении коммутатора ГАЗель 402 рекомендуется обратиться к специалисту или проверенному сервисному центру для проведения диагностики и ремонта оборудования. Данный раздел содержит информацию о возможных проблемах и их решениях, однако для надежного и качественного ремонта необходимы профессиональные знания и опыт.

Сайт о внедорожниках, SUV, автомобилях повышенной проходимости

На автомобилях ГАЗель ГАЗ-3302 и ГАЗ-2705 с двигателями ЗМЗ-4025 и ЗМЗ-4026 установлена бесконтактная система зажигания. Перед проверкой системы зажигания двигателя установите рычаг переключения передач в нейтральное положение и оставьте включенным стояночный тормоз.

Затем при выключенном зажигании предварительно проверьте:

— Целость и посадку высоковольтных проводов в крышке распределителя зажигания. — Посадку высоковольтного провода в катушке зажигания. — Целостность проводов, идущих от распределителя к коммутатору, и их соединения. — Посадку проводов, соединяющих коммутатор и катушку зажигания.

Электрическая схема бесконтактной системы зажигания с коммутатором 19.3706 на ЗМЗ-4025 и ЗМЗ-4026.

Для проверки исправности бесконтактной системы зажигания двигателей ЗМЗ-4025 и ЗМЗ-4026 выполните следующее. Включите зажигание. Проверьте, подается ли ток в систему зажигания. Присоедините один провод тестера или контрольной лампы к клемме «+Б» катушки, а другой к «массе».

Если ток в систему зажигания не подается, неисправность в замке зажигания или в проводке от замка к катушке зажигания. Для того чтобы добраться до ближайшего автосервиса, можно подать аварийное питание в систему зажигания.

Для этого соедините дополнительным проводом клемму «+Б» катушки зажигания и клемму «+» аккумуляторной батареи. Провода надежно закрепите. Имейте в виду, что теперь, чтобы заглушить двигатель, вам будет необходимо отсоединить дополнительный провод от клеммы «плюс» аккумуляторной батареи.

Если при подключении к клемме «плюс» аккумуляторной батареи будет замечено сильное искрение, от данного способа придется отказаться. По всей видимости, замыкает «на массу» проводка.

Если напряжение есть и составляет более 11 В (контрольная лампа горит), выньте центральный провод из гнезда в крышке распределителя зажигания. Вставьте в наконечник провода запасную свечу и прижмите ее металлической частью к «массе» автомобиля. Обязательно используйте толстую резиновую перчатку или пассатижи с изолированными ручками.

Проверните стартером коленчатый вал двигателя. Если между электродами свечи зажигания искры нет, возможна неисправность коммутатора, датчика Холла в распределителе или катушки зажигания.

Никогда не проверяйте систему зажигания на «искру» между наконечником провода и «массой», это может привести к серьезному повреждению коммутатора. Не снимайте клеммы с аккумуляторной батареи и разъем с коммутатора при работающем двигателе.

Если искра между электродами свечи зажигания есть, снимите крышку распределителя. Внимательно осмотрите крышку распределителя снаружи и изнутри. Если на ней есть трещины, сколы, сильно изношены контакты внутри крышки, ее необходимо заменить. Контактный уголек должен свободно перемещаться в крышке.

Если крышка распределителя не повреждена, проверьте, не поврежден ли ротор (бегунок) распределителя. Иногда выходит из строя помехоподавляющее сопротивление в роторе. Бывают также случаи пробоя корпуса ротора «на массу». Одновременно проверните стартером коленчатый вал двигателя.

Если ротор распределителя не вращается при проворачивании двигателя стартером, обратитесь в автосервис или отбуксируйте автомобиль в гараж для дальнейшего ремонта. Возможна поломка шестерни привода распределительного вала или привода распределителя.

Если есть сомнения в исправности ротора распределителя, замените его. Сопротивление можно временно заменить пружинкой от шариковой ручки

Еще раз, соблюдая меры предосторожности, проверьте наличие искры. Попробуйте пустить двигатель

Признаки неисправности коммутатора как проверить коммутатор своими силами.

Назначение и особенности конструкции коммутатора.

Коммутатор – это один из элементов электрического оборудования автомобиля. Его задача – обеспечение нормальной работы бесконтактной системы зажигания. Крепления узла производится в подкапотном пространстве.

Устройство отличается надежностью, способностью выдерживать серьезные вибрации и ударные нагрузки

Это очень важно, ведь в корпусе коммутатора находятся чувствительная к воздействиям электроника

В основе коммутатора ВАЗ – стандартная микросхема L 497, которая производит управление транзистором «N-P-N» типа.

>Особенность схемы – возможность программирования со стороны пользователя и установка необходимого коэффициента задержки. От корректности этого показателя напрямую зависит запуск холодного двигателя.

Благодаря четкой настройке, можно ускорить частоту вращения коленчатого вала (исключив при этом провалы в работе) и гарантировать качественную тягу силового узла.

К основным параметрам устройства коммутатора можно отнести:

Диапазон напряжений – от 6 до 16 Вольт; рабочий уровень напряжения – 13,5 Вольт; обеспечение бесперебойной искры при вращении коленвала в диапазоне от 20 до 7000 оборотов; ток коммутации – от 7,5 до 8,5 А.

Признаки неисправности коммутатора.

Одним из главных симптомов неисправности коммутатора — потеря искры. Двигатель плохо заводится и время от времени глохнет, появляются перебои в работе.

Но не стоит торопиться с заменой — важно убедиться в причине, ведь потеря искры может произойти по целому ряду причин – выходу из строя датчика Холла, разрыве ремня ГРМ, неисправности катушки зажигания, плохому контакту в крышке распределителя, проблемами в проводке и так далее

По этому в первую очередь необходима комплексная диагностика. Самым быстрым и эффективным способом в данном случае может послужить автомобильный диагностический сканер. В большинстве своём данного рода приборы достаточно просты в эксплуатации и имеют демократичную цену

Из представленных на нашем рынке можем посоветовать обратить внимание на мультимарочный сканер Scan Tool Pro Black Edition

К преимуществам этой модели можно отнести диагностику не только двигателя, но и остальных узлов. Совместим с 99% новых и старых автомобилей, начиная с 1993 года, достаточно прост в использовании и имеет широкий функционал.

Если диагностика остальных узлов не дала результатов, то можно переходить к нашему «герою». Но как проверить коммутатор, ведь устройство имеет весьма сложную конструкцию?

Как проверить коммутатор, своими силами.

Большинство автолюбителей не морочат голову с диагностикой и просто ставят новый узел. Такой способ имеет свои плюсы.

Во-первых, не нужно тратить время на проверку – достаточно установить новую деталь.

Во-вторых, можно сразу определить, в ней причина или нет. На самом деле бояться работы не стоит, ведь проверка коммутатора занимает несколько минут.

Итак, для выполнения работ в домашних условиях хватит контрольной лампы (номинальное напряжение должно быть 12 Вольт) и стандартного набора ключей.

С их помощью можно убедиться в наличии или отсутствии импульсов, а в дальнейшем принять решение об исправности самого устройства.

Алгоритм действий по проверке коммутатора:

Для начала выполнения работ желательно отключить АКБ, что бы случайно не замкнуть проводки, которые вы будите откручивать.

С помощью ключа на «восемь» выкручивайте гайку и снимите проводок с катушку зажигания с маркировкой «К». Этот провод легко распознать – он имеет коричневатый цвет и направляется к зажиму под маркировкой один на коммутаторе;

Подключайте этот провод через контрольную лампочку к зажиму «К» на катушке зажигания, а далее подсоединяйте аккумулятор;

Включайте стартер двигателя и наблюдайте за действиями лампы. Если она мигает, то коммутатор исправен. Если же лампочка не подает никаких признаков жизни, то единственный выход – это замена устройства.

При наличии сомнений в исправности детали, проверка должна производиться на специальном стенде (такой всегда есть на СТО).

В этом случае можно не только определить факт работоспособности изделия, но и измерить продолжительность импульсов.

При появлении первых подозрений не стоит сразу же менять коммутатор или тратить деньги на мастера. Вы вполне способны справиться с работой своими руками.

Тем более, теперь вы знаете, как проверить коммутатор на ВАЗ 2109 и других моделях отечественной марки. Остается выделить время и подготовить минимальный набор инструментов. Удачной дороги и конечно же без поломок.

Система зажигания ГАЗ-3110 с двигателем ЗМЗ-402

Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов.

Датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*.

На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Катушка зажигания

Снятие

1. Отвернуть гайки 1 и отсоединить низковольтные провода от клемм катушки 3.

Отсоединить высоковольтный провод 4 от катушки зажигания.

Отвернуть гайки 2 и снять катушку 3 (рис. 2).

Проверка

1. Катушки зажигания Б116 и Б116–01 проверяют на стенде мод. К–295.

Катушка должна обеспечивать бесперебойное искрообразование на разряднике с зазором 7 мм при частоте вращения валика распределителя зажигания не менее 2500 мин –1.

Осмотреть катушку. Если на пластмассовой крышке есть сколы, трещины, следы прогревания или вытекания масла, катушки заменить.

Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,48–0,72 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтной клеммой и клеммой «К» катушки.

Омметр должен показать сопротивление 13 200–19 800 Ом. Если измеренные параметры отличаются, катушку необходимо заменить.

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

Проверка

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.

Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0.

В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение).

В противном случае коммутатор 3 неисправен и подлежит замене.
