Рено логан: причины и способы решения неработающего спидометра

Конструктивные особенности

В основу модели легла платформа Рено Клио второго поколения, вышедшего в свет в 1998 году. На первый взгляд, ходовая схожая, но в этих автомобилях нет одинаковых компонентов подвески. В более старых Renault подрамник по форме напоминает прямоугольник, несущий в дополнение к рычагам и трансмиссию. В Твинго подрамник состоит из нескольких частей. Кроме того, к жесткому основанию спереди через деформируемые блоки прикреплена вспомогательная поперечина. Это часть зоны деформации при лобовом ударе. Очевидно, что данная схема используется, чтобы сократить переднюю часть в сравнении с Clio 2.

Нижние поперечные рычаги тоже имеют узнаваемую форму, но, судя по разным номерам в оригинальном каталоге, они отличаются от тех, что в Clio. Примечательно, что если для Клио в качестве оригинальных деталей отдельно поставлялись шаровые опоры и сайлентблоки, то для Твинго ничего подобного не предлагалось.

Случай с замыканием кабелей магнитолы

Некорректное функционирование спидометра в Renault Logan проявляет себя ввиду особенностей самого устройства, предполагающих подвод провода сначала к головному аудиоустройству, а затем уже непосредственно к щитку. Это конструктивное решение позволяет в автоматическом режиме производить регулировку громкости при движении.

Спровоцировать поломку способен некорректный монтаж магнитолы в автомобиле Рено Логан, в результате чего могут быть разрезаны или повреждены спаренные кабели. Для устранения неприятной неисправности достаточно будет демонтировать устройство, и произвести соединение двух кабелей, окрашенных зеленым цветом (они спарены одним ISO-разъёмом). Если обозначенные здесь рекомендации не помогают, то источник проблемы может заключаться в самом детекторе скорости или же в повреждении пластмассового приводного узла. Такого вида неисправность будет немного сложнее устранить в собственноручном режиме.

Спидометр — это приборный элемент автомобиля, который отображает скорость движения. На машинах старого поколения, он был механического привода, то есть имел трос, который вращался, тем самым показывал изменение скорости движения.

Усовершенствование автомобильного производства привело к тому, что этот прибор стал электронного формата. То есть, в коробке переключения передач установлен датчик, который передает сигнал на приборную панель, которая приводит в действие привод спидометра. На циферблате показывается, с какой скоростью движется автомобиль.

Процесс отключения спидометра

Существует несколько возможных видов отключения спидометра. Конечно, многие автомобилисты на него вовсе не смотрят при движении, но все производители устанавливают его, для того, чтобы водитель контролировал скорость, ведь это напрямую связано с безопасностью.

Датчик скорости

Первый способ — это отключить датчик скорости, что отвечает за передачу данных о скорости с корпуса коробки передач.

Для того чтобы его отключить необходимо залезть под автомобиль снизу и отключив колодку проводов, а также крепления — выкрутить считыватель показаний.

Этот способ, крайне нерекомендован, поскольку тогда ЭБУ не видит показаний и это может привести к возникновению ряда ошибок, которые повлекут за собой еще и другие поломки. Поэтому, даже «кулибины» не хотят и не рекомендуют этого делать, не говоря уже о профессиональных мастерах.

Химия с проводами

Этим способом занимаются именно «кулибины», которые не знают более безопасного способа. Итак, что же понадобиться для совершения этого уникального действия? Элементарная изолента и кусачки.

Теперь необходимо отследить провода, которые выходят с датчика скорости. Для отключения спидометра необходимо отсоединить, как правило, перерезается кусачками. Далее, провод изолируется и сигнал, поступающий на приборную панель — пропадает.

Единственным негативным моментом в этом всем есть то, что ЭБУ не видит нормальных показаний датчика и считает, что он вышел со строя, а поэтому можно получить сигнал «Check Engine» на панель приборов. Езда с включенным сигнализатором не совсем комфортная, ведь из-за этой ошибки можно не узнать о других.

Самый верный и проверенный способ — это изменение параметров электронного блока управления. Для совершения этой операции необходимо подключиться к ЭБУ при помощи провода для диагностики, который другим концом подключается к диагностическому ноутбуку. Далее, запускаем программу считывания ошибок. Для нормального действия необходимо обнулить все существующие ошибки в «мозгах» автомобиля.

Далее, открываем программу AutoRenaultTools, которая есть только у официального дилера.

Примечание! Программу можно скачать в интернете с ключом для одноразового пользования, второй раз она уже не запуститься, поэтому после установки открывать ее можно только 1 раз.

В инструментах программы находим «Правка кодов» и открываем это меню. Далее, необходимо вставить код ошибки отвечающий за датчик скорости и показания спидометра.

Для Рено Логан выглядит он так: DF064 — Датчик скорости автомобиля . Нажимаем поиск, и находится эта ошибка. Слева от нее будет своеобразный «тумблер», который необходимо переключить в положение OFF. Таким образом, датчик скорости выключен на программном уровне.

При закрытии диалогового окна программа попросит сохранить изменения, необходимо нажать ДА. При этом, на панели приборов не будет отображаться «Check Engine».

Для включения спидометра обратно необходимо включить тумблер в положение — ON.

голоса

Рейтинг статьи

Оперативная замена датчика скорости Рено Логан (привода спидометра)

Сегодня существует множество схем, которые предназначены для измерения скорости движения автомобиля. На некоторых автомобилях информация считывается с контроллеров ABS.

На других используется прямая механическая связь выходного вала коробки передач и спидометра, реализованная через тросовую передачу.

На автомобиле Renault Logan установлен электрический датчик скорости с механическим приводом. В материале статьи рассмотрим основные неисправности этого датчика, а также его привода.

Замена привода спидометра Рено Логан: предпосылки

Датчик скорости на Renault Logan состоит из следующих частей:

СПРАВКА: На Renault Logan существуют фишки с двумя типами расположения контактов: треугольником и в ряд. Перед покупкой нового датчика необходимо предварительно проверить, какой тип установлен на ремонтируемом автомобиле.

Есть несколько распространенных неисправностей, которые приводят к отказу спидометра.

СПРАВКА: Если повреждена приводная шестерня, то для ее замены придется частично разобрать коробку передач. Здесь перед клиентом встает выбор: ездить с нерабочим спидометром или заменить шестерню, что по стоимости работ выйдет довольно дорого.

СПРАВКА: До рестайлинга провод от датчика скорости проходил через магнитолу. Это было сделано для автоматического регулирования звука магнитолы в зависимости от скорости движения. Если спидометр перестал работать после каких-либо манипуляций со штатной акустической системой — вероятнее всего, проблема именно в ней.

При неисправности спидометра прекращается расчет мгновенного расхода топлива. По статистике большинство проблем с нерабочим спидометром обнаруживается и устраняется без особых проблем.

Диагностика и замена датчика скорости Рено Логан

В нашем автосервисе производится системная диагностика датчика скорости и его привода, которая в подавляющем большинстве случаев определяет источник неисправности. Помимо визуального осмотра, проводятся следующие процедуры:

Если эти мероприятия не выявили источник проблемы, то, по желанию клиента, будет выполнена попытка поиска проблемы в приборной панели.

Сам датчик скорости неремонтируемый. Если он вышел из строя — выполняется замена.

В нашем автосервисе ремонтом занимаются только квалифицированные автомеханики, которые имеют опыт работы в этой сфере. В процессе диагностики используется высокоточное измерительное оборудование.

Если проблема с неработающим спидометром заключалась в разрушении приводной шестерни, и было вынесено решение о ее замене, то выполняется параллельная диагностика всех сопутствующих разборке узлов.

Стоимость замены датчика скорости Логан формируется строго исходя из реально выполненного объема работ и использованных материалов. Это подтверждается детальной калькуляцией.

После окончания замены датчика спидометра Рено Логан клиенту выдается гарантия. В случае возникновения каких-либо замечаний по выполненной работе гарантийный автомобиль ставится на дополнительное обслуживание вне общей очереди. Все неисправности, которые явились следствием оплошности наших мастеров, мы быстро устраним.

Датчик скорости Рено Логан

Замыкание проводов магнитолы
Установка новой детали
Другие проблемы

Владельцы первого поколения Renault Logan время от времени сталкиваются неполадками в спидометре. Во время движения стрелка спидометра падает, затем возвращается в положенное ей состояние и снова падает. Естественно, одометр при этом тоже перестает работать. И расчет топлива бортовым компьютером не производится.

Основных причин у этой неисправности Логанаrenault 1.4 две: замыкание проводом магнитолы и спидометра и поломка датчика скорости. И если первую устранить достаточно просто, то для устранения второй придется приложить некоторые усилия и потратить деньги.

Замыкание проводов магнитолы

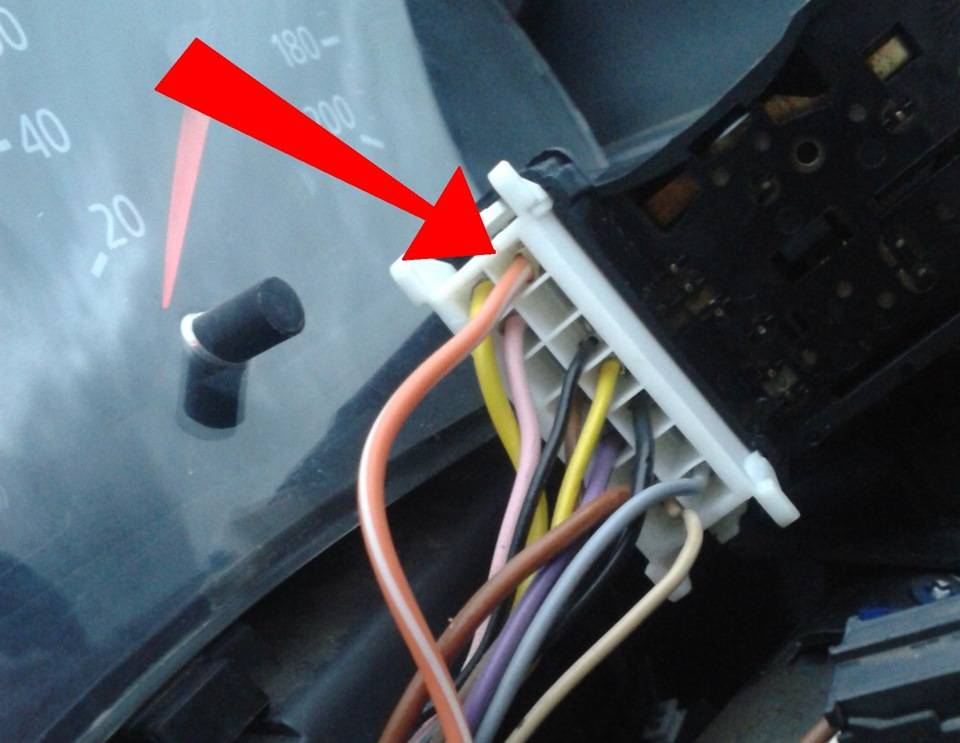

Неправильная работа спидометра на Logan случается из-за особенностей устройства проводки. Дело в том, что информационный провод подведен сначала к магнитоле, а потом к щитку. Такое устройство системы позволяет автоматически регулировать громкость магнитолы во время передвижения.

Важно: Проблема со сдвоенными проводами магнитолы актуальна только для доресталинговых сборок Renault Logan 1.6 (до 2007-го года выпуска). Во всех последующих моделях возникновение этой проблемы невозможно. При неправильной замене или установке магнитолы спарка проводов часто бывает перерезана или повреждена, что и приводит к неполадкам

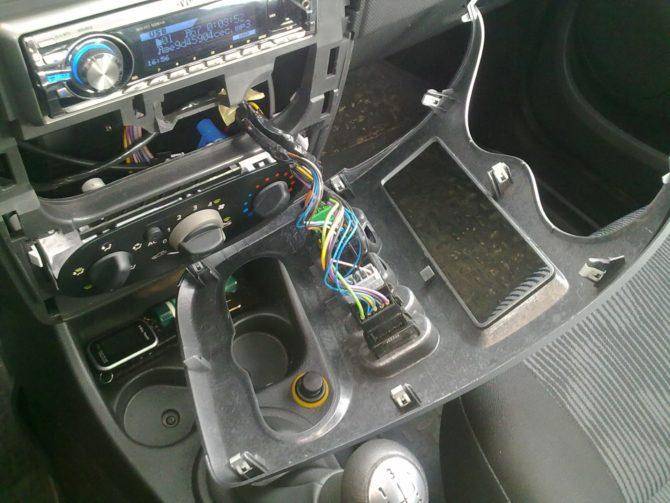

Для устранения неполадки достаточно снять магнитолу и соединить два зеленых провода, спаренных в один ISO-разъем

При неправильной замене или установке магнитолы спарка проводов часто бывает перерезана или повреждена, что и приводит к неполадкам. Для устранения неполадки достаточно снять магнитолу и соединить два зеленых провода, спаренных в один ISO-разъем.

Если соединение проводов клеммы магнитолы не помогло, то проблема, скорее всего, в детекторе скорости. Еще может быть поврежден пластмассовый привод детали, но эту проблему устранить собственноручно сложно.

Установка новой детали

Renault Logan оснащается деталями с двумя различными типами расположения контактов: в форме треугольника и рядные. Перед покупкой новой детали нужно узнать тип расположения контактов этой детали у конкретного автомобиля, а также особенности ее замены.

Для некоторых водителей Рено Логан 1.4 покупка оригинальной комплектующей не рентабельна в финансовом смысле, что уж говорить об обслуживании в сервисном центре. Для замены подойдет деталь румынских производителей – оптимальное соотношение цены и качества. Более дешевые запчасти корейского производства долго не прослужат.

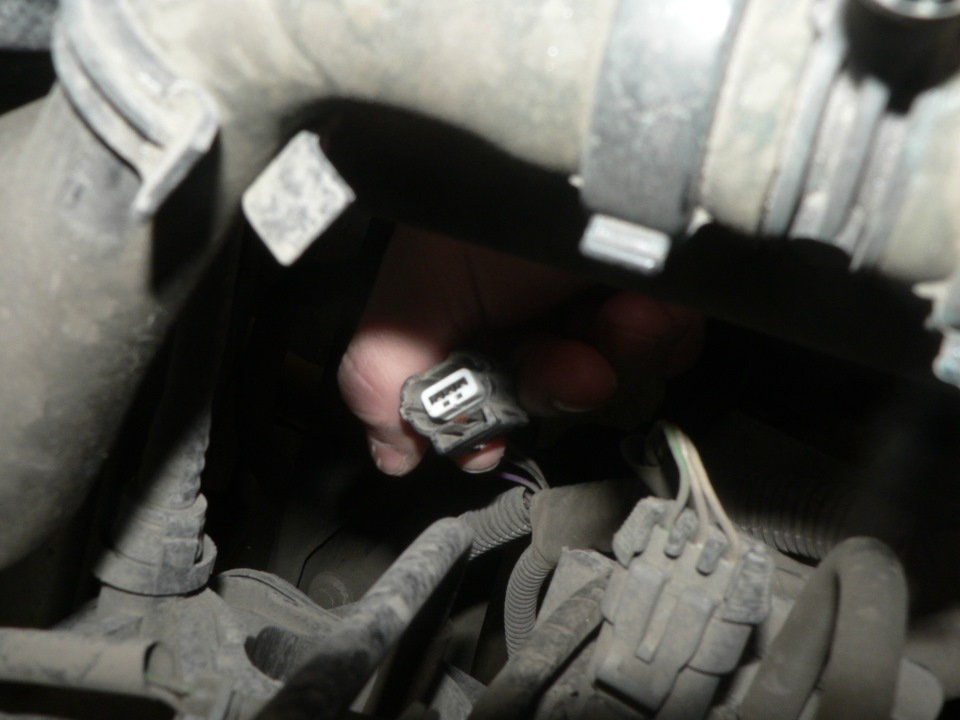

Вышеупомянутая деталь Рено Логан находится под капотом, на КПП. Для его замены необходимо:

Снять воздушный фильтр (для скручивания болтов на корпусе фильтра понадобятся удлинитель и трещотка). Под ним, за двигателем располагается деталь.
Нажать защелку и, покачивая, вытащить датчик.
Вставить новый датчик.
Установить воздушный фильтр.

Новая деталь успешно установлена, можно проверять его исправность. Если неполадка со спидометром не устранена, то нужно обращаться к профессиональному автоэлектрику. Проблема может быть в платах приборной панели.

Наряду с некачественной установкой магнитолы, причиной неполадок в работе спидометра Рено Логан могут стать последствия непрофессиональной коррекции показаний одометра. Вмешательства такого плана могут привести к серьезным поломкам, для устранения которых может понадобиться полная замена приборной панели.

Другие проблемы

Случается так, что датчик скорости выходит из строя после обслуживания или установки ABS. При этом последняя работает как надо, а спидометр не показывает скорость. Устранять проблему придется в той же мастерской, где была установлена ABS.

Иногда спидометр перестает работать, потому что на датчик скорости попадает масло. Характерный признак – лежащая стрелка начинает работать после сотрясения автомобиля на кочках или при переезде через лежачего полицейского. На время поможет изъятие и очистка детали. Но в долгосрочной перспективе это не слишком действенные меры. В итоге придется менять деталь.

Монтаж компонента

Оснащение Рено Логан предполагает присутствие двух разных элементов, отличающихся способом расположения их контактных групп: рядные и напоминающие треугольную форму. Перед приобретением узла потребуется уяснить его тип, который применен именно в вашем Рено Логан.

Для многих обладателей «француза» в 1.4 исполнении приобретение оригинального комплектующего не является рентабельной мерой в части финансовой оставляющей, не говоря уже о стоимости устранения поломки в сервисе. Здесь на помощь приходит изделие румынского производства, имеющее идеальный баланс качества и ценового фактора. Есть еще более дешевые аналоги корейского происхождения, однако гарантией длительного срока службы они не обладают.

Выше обозначенная деталь в Рено Логан расположена в подкапотной зоне на поверхности трансмиссии.

Активация бортового компьютера Рено Логан

Замок зажигания Логан

Как снять датчик и установить новый? Процесс по замене выглядит согласно ниже приведенному алгоритму.

Снимаем фильтр впускного воздушного тракта. Для откручивания винтов корпуса элемента вооружаемся трещоткой с удлиненным воротком-рукояткой.
Нажимаем на соответствующую защелку и извлекаем датчик скорости, производя в это время покачивающие воздействия.
Вставляем новый компонент.
Фильтр возвращаем на «законное» место.

Теперь радуемся новой вмонтированной детали с одновременной ее проверкой. Если вдруг неисправность не «исчезла со спидометра», то потребуется обращение к электрику, поскольку возможно присутствие риска выхода из строя плат, отвечающих за функционал «приборки» модели Рено Логан.

Кроме некорректного монтажа магнитолы, в числе причин, сгенерировавших рассматриваемую здесь поломку, может присутствовать факт последствий неправильной коррекции данных о пробеге, отображаемых одометром. Такого рода вмешательство генерирует возникновение серьезных дефектов, что может повлечь потребность замены панели целиком.

Демонтаж и замена лампочек в блоке управления печкой

Подсветка пиктограмм в блоке управления печкой осуществляется одной или двумя лампами в зависимости от года выпуска Рено Логан. Заменить их – дело буквально пяти минут. Прежде всего снимаем облицовку. Она крепится на обычных защелках, и чтобы панель снять, достаточно взяться за нее рукой снизу и потянуть.

Снятие облицовочной накладки блока управления печкой на Рено Логан

В Рено Логан до 2010 года выпуска защелки находятся по бокам, поэтому снимать накладку нужно, поддевая ее отверткой или специальным съемником обшивки по всему периметру начиная снизу.

Облицовочная накладка снимется вместе с блоком кнопок, которые можно не отключать. Длины проводов вполне достаточно, чтобы отодвинуть панель вправо.

Снятая облицовочная накладка

Теперь мы имеем доступ к винтам крепления блока. Опять-таки в зависимости от года выпуска Рено их может быть два или четыре, их легко увидеть. Отворачиваются они ключом TORX 20. После этого отжимаем две фиксирующие защелки, расположенные по краям блока и аккуратно вынимаем его, насколько позволяют провода и тросики.

Если особого желания снимать блок нет, то можно заменить лампы и так: через нишу блока переключателей – в нее спокойно входит рука. Главная задача – определить местонахождение лампочек. Сделать это можно на ощупь или используя фонарик и зеркальце, помещенное в нишу. Если будешь искать на ощупь, то установленные лампочки выглядят так:

Установленная лампа подсветки блока управления печкой

В Рено Логан до 10 года выпуска лампочка одна, и находится она посередине. Нащупать ее можно, но вот снять голыми руками без демонтажа блока довольно трудно. Но это легко сделать при помощи торцевой головки на 9 с небольшим удлинителем. Надеваем головку на патрон лампочки, поворачиваем его на 90 градусов против часовой стрелки и вытаскиваем. В патрон вставляется лампочка, которую легко можно вытащить, просто потянув. На место сгоревшей устанавливаем новую (ее, естественно, нужно купить заранее). Выглядит она так:

Лампы подсветки блока управления печкой 12 В 1.2 Вт для автомобилей Рено

Осталось вставить патрон с новой лампочкой в торцевую головку, поставить лампу на место и зафиксировать, повернув на те же 90 градусов, но уже по часовой стрелке. Если блок управления печкой не снялся, то достаточно поставить облицовочную накладку на место, защелкнуть ее, и замену можно считать выполненной.

Блок управления печкой после замены ламп

Вот, пожалуй, и все о замене ламп подсветки и тюнинге панели приборов в Рено Логан. Теперь, без сомнения, все эти работы ты сможешь выполнить самостоятельно.

Как отключить спидометр на Рено Логан: фото-пособие

В некоторых случаях, существует необходимость отключиться спидометр на Рено Логан. Способов отключить существует несколько, и все способы будут рассмотрены в этой статье. Конечно, для того чтобы совершить такую операцию необходимо немного знать конструкцию автомобиля, особенно что касается электрики.

Для чего нужен спидометр

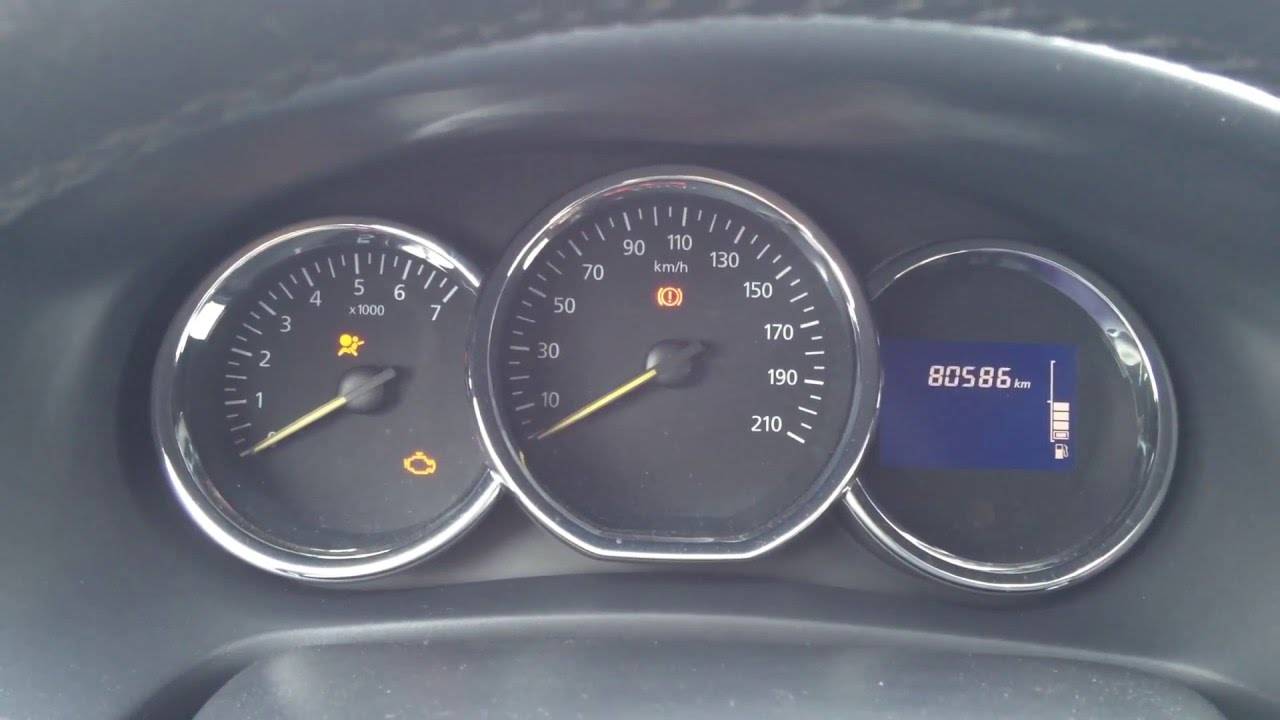

Панель приборов во включенном состоянии

Спидометр – это приборный элемент автомобиля, который отображает скорость движения. На машинах старого поколения, он был механического привода, то есть имел трос, который вращался, тем самым показывал изменение скорости движения.
