Лада калина не горит подсветка тахометра

Как изменить цвет подсветки комбинации приборов

1. Использовать SMD нужного цвета. Например, для подсветки одной части панели взять белые светодиоды, а для другой — синие.

2. Использовать вместе с белыми светодиодами светофильтр (изоленту или пленку разных цветов). Наклеиваем ее на нужный участок, в результате чего получаем подсветку нужного цвета. Чтобы изменить цвет, не нужно использовать паяльник, достаточно разобрать щиток приборов и наклеить пленку другого цвета.

Стоит отметить, что на стрелках есть оранжевое напыление. Чтобы изменить подсветку стрелок следует стереть лак жидкостью для снятия лака и при необходимости нанести новый лак подходящего цвета. Другой вариант — использовать светодиоды для стрелок нужного цвета.

Изменить подсветку экрана (дисплея) можно не только путем замены его светодиодов, но и при помощи переворачивания пленки. Сначала отдираем пленку с дисплея, очищаем остатки клея растворителем и приклеиваем пленку обратной стороной. Получается инверсия дисплея панели:

3. Использовать RGB-SMD светодиоды. Если хочется менять цвет подсветки в один момент. В этом случае придется дополнительно выводить управление переключением.

Почему на ВАЗ-2114 пропала подсветка панели приборов: не работает и не горит?

В последнее время стало модно устанавливать светодиодную подсветку приборной панели ВАЗа своими руками. При этом не все автолюбители правильно подключают её к бортовой сети. Это может стать причиной того, что свет погаснет в самый неподходящий момент. Так, стоит проверить контакты всей цепи подсветки.

Бывали случаи что в результате кочек перегорали сразу все лампочки. В этом случае необходимо искать поломку в проводке, можно опять так встрять!

Тоже самое касается и стандартных лампочек накаливания, которыми комплектуется автомобиль с завода. Так, обрыв или перегорание одного из световых элементов может привести к тому, что вся подсветка перестанет работать. Если прозвонить тестером всю цепь, то с легкостью можно найти обрыв в цепи.

Самый неприятный и тяжелотестируемый элемент автомобиля остаётся проводка.

Так, обрыв провода может привести к тому, что подсветка приборной панели перестанет получать питание, а соответственно гореть не будет.

Для того чтобы устранить неисправность необходимо прозвонить мультиметром все провода. которые отвечают за подсветку приборки автомобиля. Так, любой, даже малозначительный провод, который оборвался, может привести к тому, что свет в приборной панели потухнет.

Окисленные контакты в монтажном блоке.

Ещё одной причиной неисправности могут стать окисленные колодки проводов.

Соответственно контакта не будет, а не только свет в панели приборов не будет гореть, но и могут не работать остальные индикаторы, которые размещены здесь же. Для устранения неисправности придется отсоединить колодку проводов на блоке предохранителей и самой панели проборов. После этого зачистить контактную группу и подсоединить все обратно. Если все заработало, то причина была найдена.

Предохранительный блок

Еще один немаловажный элемент, который редко может выйти со строя – это монтажный блок.

Так, перегорание может возникнуть непосредственно в ветвях самого блока или в посадочном гнезде. Для устранения неисправности придется демонтировать деталь с автомобиля и последовательно проверить при помощи тестера.

Многие автомеханики делают диагностику непосредственно без снятия предохранительного блока. Но, это могут сделать только профессионалы, а вот рядовому автолюбителю придется снимать изделие. Если все-таки монтажный блок «умер», то предстоит замена элемента, поскольку ремонтировать его практически невозможно.

Проверка контактной группы предохранителей на неисправность.

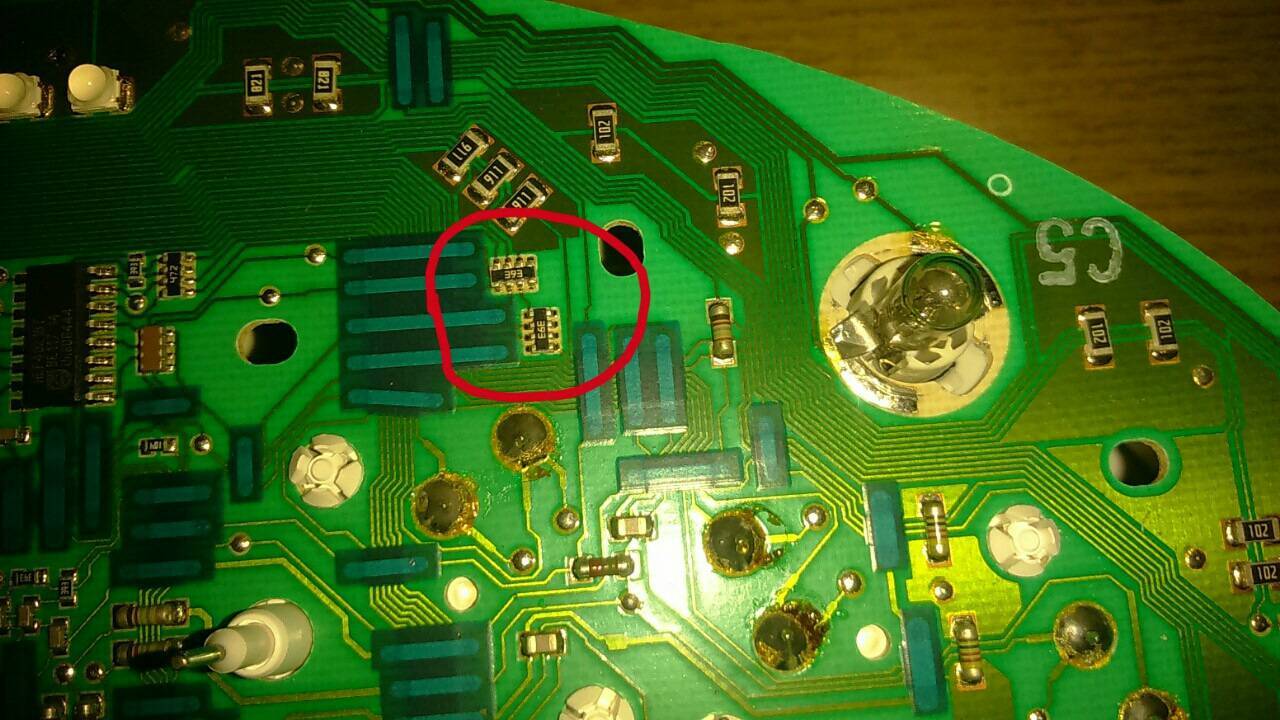

Повреждена плата

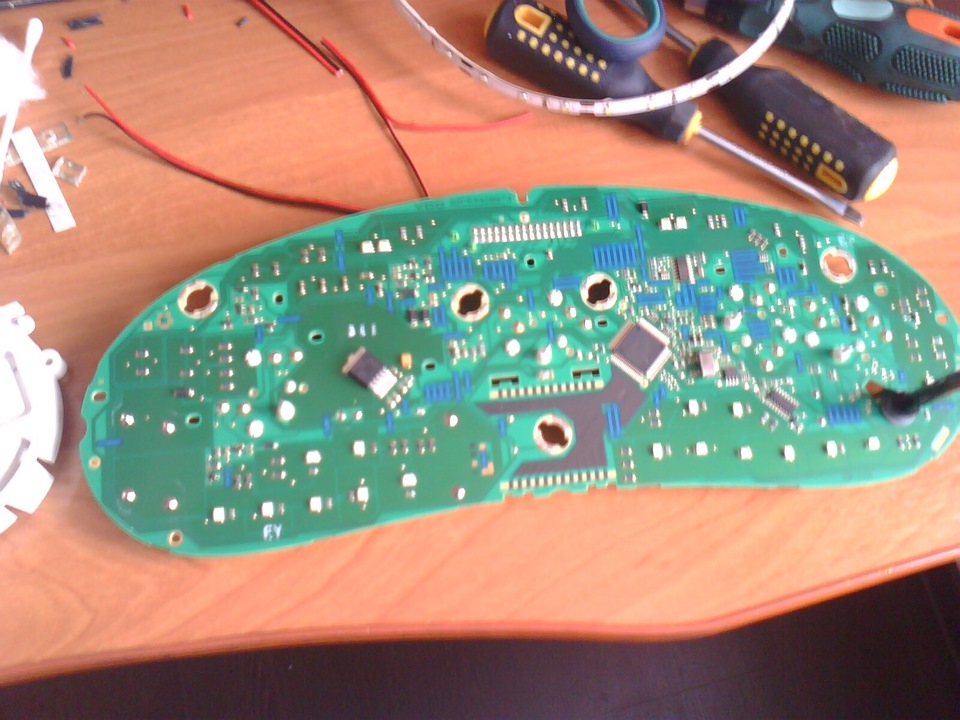

Ремонтно-диагностические операции платы приборной панели.

Самым страшным, что может случиться и чего боится каждый автолюбитель – это сгорание приборной панели, а точнее управляемой платы.

Здесь выход только один – замена, но многие автолюбители умудряются при помощи паяльника воскрешать такие элементы. Хотя, как показывает практика, в 50% случаев не на долго.

Основная причина сгорания платы – это короткое замыкание. В данном случае, зачастую, горит место, где идет подключение проводки и самая уязвимая точка – подсветка. Если установлены лампы накаливания, то они будут темные или черные, а вот Led-подсветка перегорает в местах припоя к плате.

Если пропал свет в приборной панели, то рекомендуется обратиться в автосервис, где все исправят или заменят быстро и качественно. Основной причиной по праву можно считать – короткое замыкание. и если не справился предохранитель, или импульс прошел раньше, чем он перегорел, то последствия могут быть самые разнообразные.

Автолюбитель со стажем. Имею автомобильное образование, а именно: механик по ремонту двигателей. В начале карьеры была ВАЗ-2107, потом, БМВ 5-серии, Тойота Супра и праворульный МАРК-2. Сейчас в семье 2 автомобиля: Пежо 407 и Додж Челленджер 2016. Каждый автомобиль изучаю от «А» до «Я». Имею богатый опыт и стараюсь каждый ремонтировать своими руками.

Как установить светодиодные источники?

Достаточно много владельцев Лада Калина являются почитателями тюнинга. Они склоняются к замене штатных лам, присутствующих в панели, светодиодными вариантами. Эти компоненты существенно ярче своих традиционных «конкурентов», что в корне меняет экстерьер панели, особенно в темное время.

Для установки применяют как сами диоды, подлежащие монтажу в посадочные гнезда для штатных осветительных компонентов, так и диодные ленты. При втором варианте изделия наклеиваются по периметру приборного щитка LADA Kalina.

Далее процедура идентична описанному здесь алгоритму действий. Значимым отличием является потребность в подпиливании кончика диода перед непосредственным монтажом. Эту манипуляцию следует выполнять с максимальной аккуратностью, во избежание повреждения самого осветительного компонента. Без указанного подпила диоды будут не в состоянии обеспечить рассеивание света, а начнут направлять световой пучок в точку.

Кратко об особенностях панели

Рассматриваемая комбинация приборов имеет свои особенности, с достаточной лаконичностью «ужились» 39 приборов, что весьма в меру. Все компоненты порадуют отменным видом. Это наглядно показывает и инструкция. Принадлежность авто к отечественной индустрии выдает логотип в центре рулевого колеса.

Традиционно главными приборами позиционирована пара: спидометр с тахометром. Ввиду больших цифр, данные удобно считывать, не отвлекаясь надолго от дорожной ситуации. В ночное время циферблаты порадуют нежной зеленой подсветкой, что не напрягает зрение «пилота». Посреди обозначенных главенствующих приборов обрел свою нишу дисплей маршрутного компьютера для LADA Granta. Он позволяет оперативно отследить топливный расход и удельный пробег.

По краям периметра панели расположились 4 воздуховода: пара сосредоточена в центре, а оставшиеся два элемента производитель разместил по краям.

Базовая комплектация порадует присутствием актуального элемента системы безопасности – одноименной подушки. Панель приборов все это отображает.

Центральная часть привлекает взор гармонично размещенной в ней магнитолой. Для версий оснащения «Стандарт» и «Норма» Лада Гранта на месте расположения устройства присутствует крышка для ниши.

Ее демонтаж не способен сгенерировать трудности у владельцев LADA Granta. Конструктивная идея реализована таким образом, что любой обыватель разберется с алгоритмом ее снятия для последующей установки аппарата.

Объявления на НН.РУ — Авто

Удлинить Камаз под кузов 7,5 м. Маз Зубренок, удлинитель Маз 9 М. Установить шасси удлинненного грузовика.

Эвакуационная платформа ломаного типа, производимая на нашем предприятии, имеет высокую конструктивную надежность, подтвержденную на протяжении многих лет.

В короткие сроки и на высоком техническом уровне возможно: 1. Выдвинуть раму (раму) на необходимую колесную базу эвакуатора. 2.

Удлинить Газ 331043, Валдай-колхозник 331063 под установку скипа 5,1 / 6,5 м. Удлиняется рама за счет увеличения колеса.

Скоро Нижнему Новгороду исполняется 800 лет. Подготовка к торжествам уже обсуждается в регионе, но власти решили.

В конце июля Нижний Новгород и область поразило редкое природное явление: таких похолоданий в области не было уже много лет.

Представьте, что вы просыпаетесь утром, открываете шторы, солнечный свет проникает в квартиру, а за окном открывается захватывающий дух пейзаж.

Кладбища Нижнего Новгорода завалены мусором. На это (и не в первый раз) жалуются горожане, решившие посетить могилы своих предков.

Не горит подсветка щитка приборов

Я бы для начала проверил напряжение на регуляторе яркости освещения щитка приборов,на входе и на выходе.Простой лампочкой с двумя проводками Если напряжения нет(естественно при включенном освещении) то подключить регулятор к любому источнику на который подаётся напряжение.Искать плохой контакт можно до посинения а так если он восстановится то ток будет поступать по двум параллельным линиям,безо всякого вреда для проводки и потребителей тока.

C нами с 05.12.10

to Авто Вован: Поддерживаю только в одном — проверить регулятор освещенности.

Все остальное чревато замыканием в приборке.

to RDA58: Я Вам советую просто пропаять приборку.

C нами с 09.04.11

Но прежде чем её пропаивать я бы убедился что до неё доходит напряжение. А если мы на плюс подадим плюс из любого места -это не чем не грозит.

C нами с 09.04.11

Предохранитель цепи приборного щитка цел,а напряжение на нём есть,проверте и напишите.Тогда пойдём искать обрыв дальше и пожалуйста не молчите без вас ,вам помочь никто не сможет!

C нами с 05.12.10

Авто Вован: А если мы на плюс подадим плюс из любого места -это не чем не грозит. #

Есть много вариантов, куда потерялся плюс. Это в простейшей схеме (источник питания — выключатель-лампочка) подача питания с другого источника до выключателя ничем не грозит.

В автомобиле же, все гораздо сложнее. Подавая питание со стороны, вполне возможно нечаянно запитать что-то еще.

C нами с 09.04.11

Наверно мы зря здесь хлопочем,авторв данного вопроса эта проблема уже дпвно не беспокоит.

C нами с 05.02.11

to Авто Вован: Будем надеться что оставит свой отзыв.

C нами с 07.03.12

При включение света, подсветка понели приботов и подсветка регуляторов печки загорается и сразу тухнет и так каждый раз при включении света. В чем причина где искать?

C нами с 05.12.10

to Sanek_89: Ищите в нарушении контактов приборных разъемов. Возможно, придется пропаивать приборку.

C нами с 05.12.10

maksik2: подскажите пожалуйста, что делать-пропала подсветка спидометра, тахометра и сигналов поворота на панели приборов, и с этим пропала звуковая сигнализация непристегнутого ремня безопасности, #

Начните с проверки предохранителей.

C нами с 05.02.11

to Sanek_89: Проверки предохранителя и контактов самой приборки. Начните с проверки блока предохранителей.

C нами с 01.07.12

to Messir: предохранители проверил, все целые. разобрал панель, протер. после этого иногда лампочки оживают, но не надолго

s1986pa: всем привет. погасла подсветка на приборе и др кнопок. выключаю габориты ,жду немножко,потом вкл габориты,подсветка вкл на пару секунд и опять выкл что это. #

Всё то же самое. Ненадёжный контакт в блоке предохранителей (самого предохранителя), или во входном разъёме приборки на переходе между ним и печатной платой.

Форум не экспертная комиссия. Все мнения и советы имеют рекомендательный характер. Ответственность за принятые решения по ремонту, лежит полностью на пользователе.

C нами с 29.12.14

А ГДЕ МНЕ ИХ ИСКАТЬ?

C нами с 29.12.14

под каким названием находиться этот предохранитель

Использование материалов сайта разрешается только с обязательной установкой активной гиперссылки на сайт AutoPeople.Ru рядом с опубликованным материалом, для печатных изданий — с формулировкой «по материалам интернет-сайта AUTOPEOPLE.RU»

Возрастные ограничения: 18+

Peugeot

• 206
• 307
• 308

Renault
Duster
Двигатель и его системы
Кузов и система отопления
Трансмиссия
Общее
Тормозная система
Подвеска
Электрика

Kaptur
Двигатель и его системы
Кузов и система отопления
Общее
Подвеска
Тормозная система

Logan
Двигатель и его системы
Общее
Кузов и система отопления
Подвеска
Тормозная система
Трансмиссия
Электрика

Megane
Двигатель и его системы
Комплектации
Кузов и система отопления
Топливо и ГСМ
Тормозная система
Трансмиссия
Ходовая
Электрооборудование

Symbol
Lada
Granta
Двигатель и его системы
Общее
Кузов и система отопления
Электрика
Тормозная система
Подвеска
Трансмиссия

Largus
Двигатель и его системы
Кузов и система отопления
Общее
Подвеска
Тормозная система
Трансмиссия
Электрика

Kalina
Двигатель и его системы
Кузов и система отопления
Общее
Подвеска
Тормозная система
Трансмиссия
Электрика
Vesta
Двигатель и его системы
Общее
Тормозная система

Priora

2112
Двигатель и его системы
Кузов и система отопления
Общее
Подвеска
Тормозная система
Трансмиссия
Электрика

2114
Двигатель и его системы
Кузов и система отопления
Общее
Подвеска
Тормозная система
Трансмиссия
Электрика
Fiat

Grande Punto
Chevrolet

Aveo

Cobalt

Lacetti

Lanos

Niva
Сервисы
Проверка комплектации по ВИН-коду Ситроен и Пежо
Код разблокировки магнитолы
Вопрос специалисту!
Расчёт окупаемости газового оборудования
Составление договора купли-продажи
Эксплуатация
ПДД

Замена лампочек в приборной панели Лада Калина

Щиток приборов всегда должен быть в исправном состоянии. На нем выводиться информация о состоянии важных систем и узлов автомобиля. От исправности приборов зависит точность информации, которую получает водитель во время движения. Скачки напряжения в сети, вибрации, температурные перепады значительно уменьшают ресурс ламп подсветки. Поэтому замена ламп в щитке приборов – проблема, которая частенько повторяется.

Диагностика

• Проверьте ползунок регулировки яркости подсветки панели. Часто бывает, что регулировка яркости стоит на минимуме и подсветка горит очень тускло или не горит вовсе;
• Проверьте предохранитель на подвеску панели. На Калине предохранители располагаются под крышкой блока переключателя света. В блоке нужно проверить предохранитель F7, он отвечает за подсветку панели. Схема расположения предохранителей есть на крышке блока переключателя света;

Одна из самых малораспространенных неисправностей это проблема с проводкой, которая привела к неработоспособности подсветки панели. Обычно это происходит при обрыве какого-то провода. В этом случае вам поможет только электрик.

1. Установить обычные лампы накаливания, такие как были установлены заводом изготовителем.
2. Установить светодиодные лампы.

Рекомендуем устанавливать светодиодные лампы, так как ресурс их выше по сравнению со стандартными и еще можно немного снизить нагрузку на генератор. Еще учтите, что у светодиодных ламп есть плюс и минус. Если вы поставили светодиодную лампу, а она не светит, переверните патрон с лампой на 180 градусов.

В панели приборов на Калине применяется тип ламп с цоколем W1,2W. В любом авто магазине можно купить патрон с лампой или лампочку отдельно.

Рожковый ключ на десять;
Плоскогубцы;
Большая и маленькая крестовые отвертки.

Пошаговая инструкция

1. Перед началом работ рожковым ключом на десять ослабьте гайку крепления минусовой клеммы аккумуляторной батареи и снимите ее. Стоит отметить, что при снятии панели приборов все показания кроме пробега скидываются.
2. Для удобства работы поставьте руль как при движении прямо.

Маленькой крестовой отверткой открутите два винта крепления пластиковой накладки щитка.

Снимите пластиковую накладку щитка приборов, выведя из зацепления два пружинных фиксатора снизу.

Маленькой крестовой отверткой отверните два винта крепления щитка приборов.

Опустите верхнюю часть панели вниз и выдвиньте ее на себя, чтобы получить доступ к разъему питания.
Отведите фиксатор разъема питания в сторону и отсоедините его. Снимите щиток приборов и перейдите в хорошо освещаемое место для замены лампочек. Стоит отметить, что нижняя часть щитка проборов вставляется в углубление и держится на валиках, которые по бокам.

Для замены лампы возьмитесь плоскогубцами за патрон и поверните против часовой стрелки. После поворота извлеките патрон вместе с лампой.

Возьмите новый патрон с лампой, установите в посадочное место и поверните за часовой стрелкой до упора. Стоит отметить, если у вас плафон в хорошем состоянии лампу можно заменить отдельно. Лампу извлекаете, просто потянув на себя.

Произведите замену всех перегоревших ламп.
Установите щиток приборов на место посадки так, чтобы нижние валики попали в пазы.
Опустите щиток немного на себя и подсоедините разъем питания. Не забудьте закрыть фиксатор.
Заведите панель так, чтобы совпали крепежные отверстия и затем закрутите два крепящих винта.
Установите пластиковую накладку сначала защелкнув два нижних пружинных фиксатора, а затем закрутите два винта крепежа накладки сверху.
Оденьте минусовую клемму и проверьте работу подсветки.

Посмотреть порядок работ по замене лампочек в приборной панели Лада Калина можно в этом видео :

Резюмируем

Как видно из вышесказанного, процесс замены ламп в приборной панели на Калине – не сложен. На станциях технического обслуживания за замену ламп в приборке берут от 300 до 600 рублей. Чтобы сэкономить эти деньги, нужно работать по выше представленной инструкции и иметь небольшой набор инструмента. Заменить лампочки сможет человек без опыта в обслуживании автомобилей за 20-30 минут.

Советы автолюбителей и рекомендации специалистов

Может происходить разрыв по цепи регулировки яркости подсветки. В реостате регулировки есть припаянная пружинка — она имеет свойство отваливаться. Можно просто поставить перемычку, т. е. обойти реостат, тогда не будет регулироваться яркость, или припаять её обратно — нужно будет снять реостат.

Ustov

http://autolada.ru/viewtopic.php?t=100217

Часто разбалтываются контакты ламп, да и горят они очень быстро. Я уже не одну поменял.

kompositor77

http://kalina-club.com.ua/forum/index.php?showtopic=6768

Лампочки подсветки приборов лучше сразу поставить светодиодные, они ненамного дороже, но пасмурным днём или при заходе солнца приборы читаются на ура.. Тем более что никаких переделок не надо, цоколёк подходит…

maxx

http://kalina-club.com.ua/forum/index.php?showtopic=6768

Всё можно сделать самому, все в основном так и делают, ничего сложного, главное, всё открутить не сломать, разъём отсоединить. И проверить лампочки, все ли целые, проверить контакты. Может лампочки некоторые перегорели и кажется, что хуже светит.

privatalex

http://kalina-club.com.ua/forum/index.php?showtopic=6768

У меня тоже была такая проблема. Подсветка непонятным образом то пропадала, то включалась снова. Всё дело в подсветке прикуривателя. Коротит контакт и мозги отключают подсветку. Открутил накладку под рычагом КПП и замотал изолентой провода возле прикуривателя. Всё ОК.

Роман Диденко

https://otvet.mail.ru/question/93393860

Там вертушка такая. Регулировка яркости щитка. Её надо покрутить, не поможет либо заменить либо снимают её совсем и сделать напрямую.

Такси Оса

https://otvet.mail.ru/question/93393860

Если подсветка приборов на «Лада Калина» перестала гореть, то с устранением проблемы затягивать нельзя. Делать это надо в ближайшие сроки. В большинстве случаев, на устранение возникшей проблемы придётся потратить максимум 30–50 минут.

Стрелка тахометра не на нуле на лада калина, лечение проблемы — За рулем

Тахометр в автомобиле используется для индикации количества оборотов коленчатого вала двигателя. Рассмотрим, почему не работает тахометр, как найти и устранить причину поломки. Обязательно остановимся на устройстве и принципе работы, что поможет выяснить, почему перестал работать тахометр, стрелка дергается либо ведет себя неадекватно.

Классификация по принципу работы

• Механические либо электромеханические тахометры с прямым приводом. На стрелочный указатель обороты передаются через гибкий вал, который посредством червячной передачи получает вращение непосредственно от коленчатого вала или одного из валов трансмиссии. Принцип работы индикатора основывается на явлении индукции вихревых токов. Работа и устройство магнитного тахометра крайне схожи с принципом действия автомобильного спидометра. В современных авто подобная конструкция тахометра не применяется.
• Электромашинные. Отличительная черта – подключение к генератору. Используется преимущественно на дизельных двигателях, но в целях унификации устройство такого типа может использовать и на бензиновых моторах.
• Электронные. Сигнал может быть взят как с системы зажигания, так и непосредственно с ЭБУ. Устанавливается на бензиновые и дизельные ДВС.

Устройство и принцип работы

Основные компоненты электромашинных и электронных тахометров:

• измерительный блок, или преобразователь сигнала. Может базироваться на элементах аналоговой схемотехники либо построен с использованием специальных микросхем;
• блок индикации с аналоговым или цифровым отображением количества оборотов;
• вспомогательные элементы.

Работа электронных тахометров основывается на преобразовании отдельных сигналов или импульсов, улавливаемых от ЭБУ, системы зажигания либо генератора, в «понятный» для блока индикации сигнал.

Схема подключения

При поиске причины, из-за которой не работает тахометр, в первую очередь важно понимать схему подключения и тип сигнала. Существуют 3 типовые схемы подключения:

• к бесконтактной системе зажигания (провод тахометра подключается к первичной цепи катушки зажигания). Принцип работы основывается на измерении частоты скачков напряжения в первичной цепи системы зажигания. Расчет угла зажигания невозможен без ориентирования на количество оборотов коленчатого вала, поэтому частота искрообразования прямо зависит от скорости вращения коленвала. На 4-цилиндровых ДВС полному обороту коленчатого вала соответствует 2 импульса напряжения в первичной цепи. Соответственно, чем выше скорость вращения коленвала, тем большей будет частота скачков напряжения;
• подключение к контактной системе зажигания. Принцип работы и схема подключения схожи с БСЗ, но устройство измерительного блока будет иметь отличия в зависимости от вольтажа входной цепи;
• подключение к ЭБУ двигателя. Принцип работы все так же основывается на регистрации импульсов напряжения в первичной цепи системы зажигания, но сигнал к тахометру поступает от блока управления двигателем;
• подключение к генератору (сигнальный контакт тахометра подключается к выводу W генератора). Вращение шкива генератора осуществляется ременной передачей от коленчатого вала, поэтому скорость вращения ротора генератора будет всегда пропорциональна частоте вращения коленвала. Изменение количества оборотов коленчатого вала можно рассчитать, постоянно измеряя генерируемую на обмотке величину ЭДС. По своему принципу работы электромашинный тахометр напоминает обычный вольтметр.

Приборная панель

Торпеда имеет большое влияние на интерьер всего салона. И если сравнивать приборку «Калины» с классическими моделями «Жигулей», то тольяттинские инженеры шагнули далеко вперёд, но до идеала ещё очень далеко. Для производства торпеды на заводе используют пластик очень низкого качества. Это отрицательно сказалось на эксплуатационных свойствах панели приборов. Цвета со временем выгорают, сам пластик покрывается небольшими трещинами, и вся торпеда начинает издавать неприятные звуки при движении. Улучшить внешний вид приборной панели и избавиться от посторонних звуков можно самостоятельно, для этого нужно:

1. Разобрать торпеду и проклеить все места, где пластик соприкасается с металлом, поролоном или другим изолирующим материалом.
2. При необходимости закрепить пластиковыми хомутами все жгуты электропроводки.
3. Закрепить воздуховоды, которые направляют поток от отопителя.
4. Заменить все пластиковые крепления новыми.
5. Также попутно можно внести изменения цветовой гаммы торпеды, оклеив её специальной плёнкой. Если руки растут из правильного места, такую процедуру нетрудно выполнить самостоятельно.
6. Установка «грантовского» центрального туннеля с подстаканниками значительно улучшит внешний вид и придаст больше практичности. Туннель имеет различный с родной панелью приборов цвет, это можно исправить, оклеив его виниловой плёнкой. Также на нём отсутствуют отверстия для электронного блока регулировки зеркал. Их нужно будет сделать отдельно либо найти другое место для монтажа.
7. Установив подлокотник между передними сиденьями, вы существенно уменьшите усталость от управления машиной на больших расстояниях. Также подлокотник является дополнительной нишей для разных мелочей.

Почему не горит подсветка панели приборов на «Лада Калина»

Во время эксплуатации «Лада Калина» могут возникать ситуации, когда пропадает подсветка приборной панели. Если такое случилось, то надо при первой возможности найти причину поломки и устранить её. Есть несколько причин исчезновения подсветки, но все они связаны с нарушением работы электросети автомобиля.

Демонтаж панели приборов

В большинстве случаев перед тем как установить причину исчезновения подсветки на приборной панели «Лада Калина», сначала нужно её демонтировать.

Для снятия панели приборов понадобятся следующие инструменты:

• набор ключей;
• крестовая и плоская отвёртка разной длины.

Порядок демонтажа панели приборов на «Лада Калина»:

1. Отключают питание автомобиля. Чтобы во время проведения работ не допустить короткого замыкания, сначала надо отключить минусовую клемму от аккумулятора. Если этого не сделать, то есть вероятность выхода из строя электрооборудования.
2. Опускают рулевую колонку в самое нижнее положение. Это позволит получить более свободный доступ к панели приборов.
3. Откручивают два винта крепления накладки, для этого потребуется короткая отвёртка. Затем её аккуратно вытягивают, при этом надо преодолеть сопротивление пружинных фиксаторов. Необходимо пошатывать накладку и постепенно тянуть на себя.

Когда демонтаж приборной панели выполнен, можно переходить к диагностике и поиску причин, вызвавших её неисправность.

Видео: снятие приборного щитка

Сбилась регулировка яркости

Одно из самых первых действий, которые надо предпринять при исчезновении подсветки панели приборов, — проверка регулировки яркости. Сам водитель или его пассажир могут сбить настройку. На панели есть колесико, при помощи которого выставляется яркость освещения приборов. Если оно скручено на минимум, то подсветка может гореть очень слабо или вообще не светиться. Достаточно повернуть колесико и настроить яркость.

Проблемы с предохранителем

Следующим этапом поиска неисправности будет проверка предохранителей. Для этого надо воспользоваться технической документаций автомобиля и найти, где находится предохранитель, отвечающий за подсветку приборов. Блок с предохранителями расположен с левой стороны под крышкой с переключателями световых приборов.

Также назначение предохранителей написано на крышке и если хорошо присмотреться, то можно найти, где какой находится. Достаточно заменить нужный предохранитель и если проблема в нём, то подсветка приборов начнёт работать. На крышке предохранитель, отвечающий за подсветку приборов и освещение салона, обозначен F7.

Кроме этого, может повредиться гнездо, в которое вставляется предохранитель, или возникнуть поломка внутри самого блока. Чтобы сделать диагностику, придётся полностью снимать блок предохранителей. Если вышел из строя монтажный блок, то его надо заменить.

Проблемы с проводкой

Один из самых неприятных вариантов — нарушение в работе электропроводки автомобиля, которое приводит к выходу из строя подсветки приборного щитка. Это может произойти в результате обрыва провода. Чтобы его выявить, надо при помощи мультиметра проверить провода, отвечающие за питание подсветки приборки. Определить их можно на схеме электрооборудования автомобиля. После нахождения обрыва его устраняют и изолируют.

Кроме этого, причина может быть в окислённых контактах монтажного блока или колодок проводов. В таком случае отсоединяют колодку возле блока предохранителей и на приборной панели. После этого осматривают и при необходимости выполняют чистку контактов.

Проблемы с лампочками

Возможен вариант, когда подсветка приборного щитка пропала из-за вышедших из строя лампочек. Всего на приборном щитке «Лада Калина» 5 лампочек.

Заменить их самостоятельно несложно:

1. Демонтированный приборный щиток переворачивают, так как лампочки находятся сзади.
2. Вынимают лампочки и проверяют их работоспособность при помощи мультиметра. Патрон поворачивают против часовой стрелки. Если возникнут трудности с вытягиванием лампочки из гнезда руками, можно воспользоваться пассатижами.

Видео: замена лампочек

https://youtube.com/watch?v=dZQLqFb7gmI

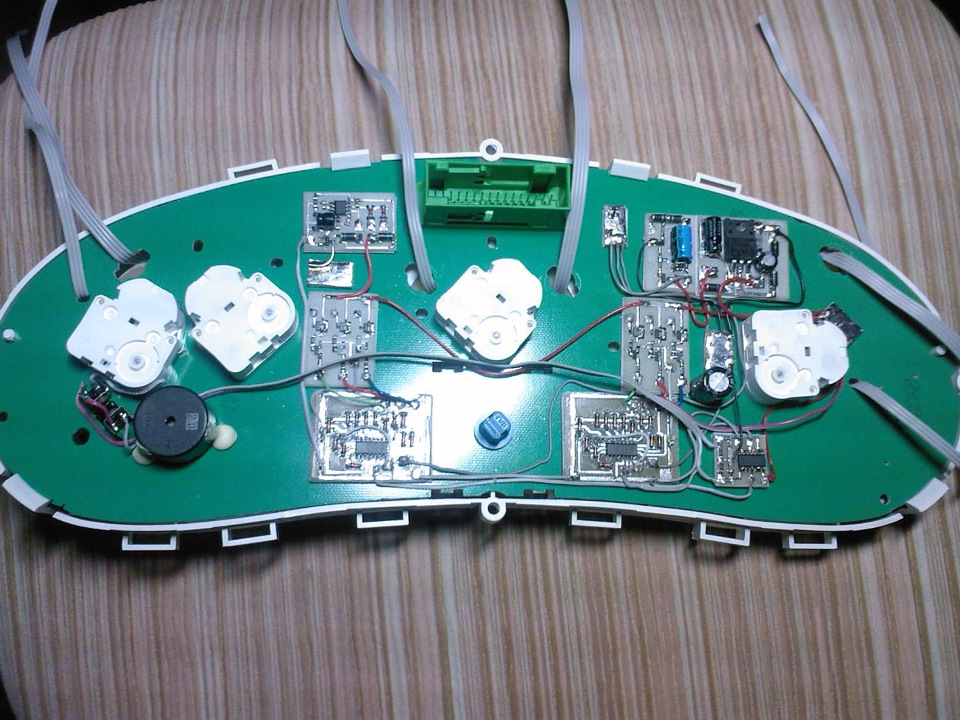

Сгорела плата

В некоторых случаях проблема с освещением приборной панели может быть связана с выходом из строя управляющей платы. Некоторые умельцы пытаются её восстанавливать при помощи паяльника, но это сложный процесс и он под силу только профессионалам. Обычно при выходе из строя такого элемента его меняют на новый.
