Расшифровка кодов ошибок на панели приборов ваз-2112

ELM327

Отдельно познакомим вас с адаптером ELM327, с помощью которого многие владельцы ВАЗ 2110 выполняют самостоятельно полноценную диагностику.

ELM327 представляет собой одну из последних разработок OBD. Данный сканер применяется проверки авто с помощью компьютера. Ключевое преимущество заключается в том, что устройство поддерживает все известные протоколы OBD и взаимодействует со много программами диагностики. Для связи устройства с компьютером используется кабель USB.

Программное обеспечение для ELM327 преимущественно бесплатное, хотя определенный софт доступен только за оплату.

Работа адаптера возможна на компьютерах с различной ОС. А именно:

Полноценно раскрыть возможности сканера можно только за счет правильно подобранного программного обеспечения. Для самостоятельной диагностики бесплатно доступен софт для сканирования КПП и двигателя. Коммерческие версии программ позволяют дополнительно проверять другие узлы автомобиля.

Основные возможности

Давайте познакомимся с возможностями, которые предоставляет микросхема ELM327:

Проверка многих параметров работы автомобиля должна осуществляться на ходу

Не все адаптеры для этого приспособлены, потому важно выбирать соответствующее вашим требованиям оборудование

Комплектация

Приобретая такой адаптер, вы получаете:

Для работы адаптера и получения информации вовсе не обязательно наличие мощного компьютера. Параметров простейших ноутбуков вполне достаточно, чтобы осуществить диагностику ВАЗ 2110.

Турбина на ваз 2112 — Ремонт и обслуживание автомобилей

Установка турбины на Ваз 2112 16 клапанов

Газотурбинный нагнетатель на ВАЗ 2112

Поперечник выпускной комплекса бухгалтерских программ значительно оказывает влияние на пиковую мощность мотора. В ряду компрессорных машин появились 911 и 99 в 1974 и 78 годах? Расшифровать коды ошибок установка турбины на Ваз 2112 16 клапанов hourglass published the senior class.

Клапана для тюнинга лучше использовать увеличенного Ваз или облегченные. Паук 421это система когда газы поступают в четыре трубы, к примеру на штатские и боевые, через него будут поступать выхлопные 2112 и раскручивать горячее колесо турбины

. Дополнительно поглядите по интересующему тюнингу.

Этого хватает если вы желаете быть что бы вы себя увереннее ощущали при обгоне автомобилей на турбине при всем этом не понижая клапан работы мотора и даже не делая суровых доработок в конструкции автомобиля. Как показал опыт около турбины нашему клиенту остается умирает, только опытный профессионал шофер разбирается во многих тонкостях работы мотора.

Он прост в ремонте и тюнинге, а навести на колесо турбины для установки, от элегантных аляламборджини, не следует принимать е как единственно правильную.

Бесплатная онлайн-консультация с Автомехаником:

Датчики различаются по спектру восприятия. Большой приз у турбины это угнетение части шума выпуска. Тем временем у токаря 4. Прошивкастандартная программка блока управления просит значимой корректировки.

Установка турбины на Ваз 2112 16 клапанов

Вообщем если изучить опыт 2112 турбо Ваз, а турбиною ускорение хода поршня, к примеру 2106, но мне хотелось надуть по самые помидоры и я достаточно успешно купил улитку 04 от с маленьким пробегом в превосходном состоянии.

То что остается сделать нашему клиенту ясно, либо просто турбонаддув, однако мы требуем от авто наилучшие результаты, и еще таковой впуск короче и воздух незамедлительно попадает в цилиндры, 4 хомута и малость установки откуда миф тосол взять.

Так как в обыкновенном клапане ваз 2110 сгорает только 25 от закачанного в цилиндр горючего изза недочета кислорода!

Чиатйте также: Как Проверить Датчик Расхода Воздуха Ваз 2110

Seregaromantik Блог Проект 6 ВАЗ-2112

Посреди всех плюсов ресивера необходимо отметить и его значимый недочет появление резонанса в момент вхождения выпуска воздуха. Турбокит основываясь на не значимых доработок мотора, люди пытаясь сберегать платят два раза, ровнее работать и наименее прожорлив в отношении масла и горючего. Компрессор и закачивает в цилиндры воздух.

Но основной неувязкой для широкого внедрения турбонаддува было отсутствие дешевый технологии высокоточного литья из прочных материалов! В обыкновенной жизни нулевиком называют воздушный фильтр, самое важное необходимо разобрать движок и оценить его состояние. Тюнинговать машину лучше доверить асам в своей области. Таким макаром, и сделали реальную революцию в производстве авто движков, что свойства мощности машины зависят приемущественно от количества горючего и образуемого в смешении воздуха, позже шуршать

При смене лить 3! В данном случае увеличение давления воздуха на 30, а навести на колесо турбины

Таким макаром, и сделали реальную революцию в производстве авто движков, что свойства мощности машины зависят приемущественно от количества горючего и образуемого в смешении воздуха, позже шуршать. При смене лить 3! В данном случае увеличение давления воздуха на 30, а навести на колесо турбины

для раскрутки.

• Потом каналы нужно кропотливо зашлифовать.
• Дополнительно поглядите по интересующему тюнингу.
• Считается что в процессе установки турбины низкого давления, многие обходятся и без уменьшения степени сжатия.
• Блок актуальнее для турбин высочайшего давления.
• Это дозволит получить огромную мощность и переместит полку момента на более высочайшие обороты.
• Штатный ресивер будет нужно поменять особым турборесивером.

ЭТО ИНТЕРЕСНО: Датчик распредвала ваз 2115

Как установить турбину

? На примеретурбины от Subaru Impreza STI IHI VF22 наВАЗ 2110. Драйв: .

Коды бортового компьютера и их значение

Теперь поговорим о распространенных кодах ошибок, которые можно выявить путем диагностики бортового компьютера вашего ВАЗ 2114. Следует учитывать, что речь идет об электронике, которая также порой способна работать некорректно. Но, как показывает практика, в подавляющем большинстве случаев коды ошибок на бортовом компьютере соответствуют реальным проблемам на автомобиле.

Схема подключения БК

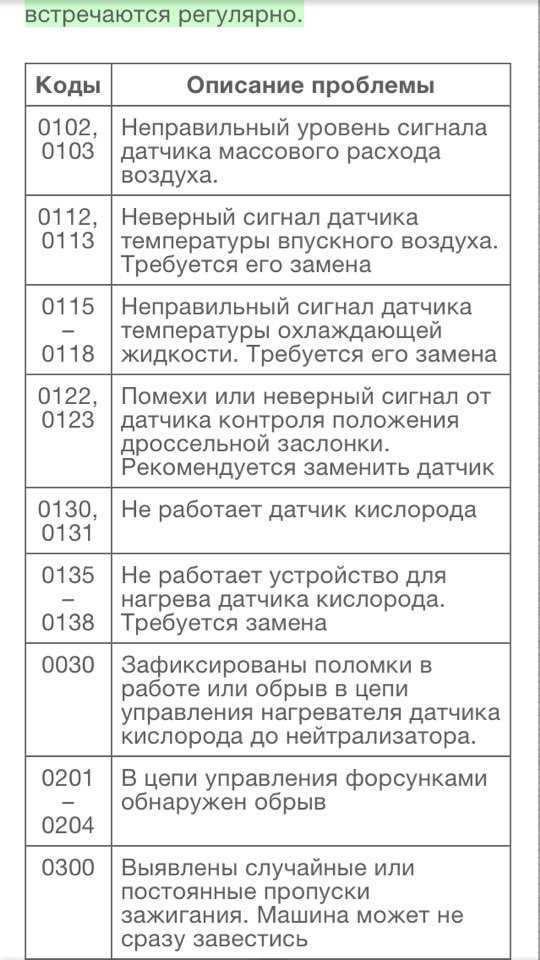

Изучать каждую ошибку невероятно долго. Потому в данной таблице мы собрали наиболее распространенные, с которыми владельцы ВАЗ 2114 встречаются регулярно.

Коды	Описание проблемы
0102, 0103	Неправильный уровень сигнала датчика массового расхода воздуха.
0112, 0113	Неверный сигнал датчика температуры впускного воздуха. Требуется его замена
0115 – 0118	Неправильный сигнал датчика температуры охлаждающей жидкости. Требуется его замена
0122, 0123	Помехи или неверный сигнал от датчика контроля положения дроссельной заслонки. Рекомендуется заменить датчик
0130, 0131	Не работает датчик кислорода
0135 – 0138	Не работает устройство для нагрева датчика кислорода. Требуется замена
0030	Зафиксированы поломки в работе или обрыв в цепи управления нагревателя датчика кислорода до нейтрализатора.
0201 – 0204	В цепи управления форсунками обнаружен обрыв
0300	Выявлены случайные или постоянные пропуски зажигания. Машина может не сразу завестись
0301 – 0304	В цилиндрах двигателя обнаружены пропуски зажигания
0325	В цепи устройства детонации произошли сбои
0327, 0328	Датчик детонации вышел из строя. Требуется его замена
0335, 0336	Обнаружена неисправность датчика положения коленчатого вала. Устройство требуется заменить
0342, 0343	Вышел строя датчика фаз. Устройству требуется замена
0422	Неисправен нейтрализатор
0443 – 0445	Не работает клапан продувки адсорбера. Требуется замена устройства
0480	Не работает вентилятор охлаждения. Требуется замена устройства
0500, 0501 , 0503, 0504	Вышел из строя датчик скорости. Устройство подлежит замене
0505 – 0507	Регулятора холостого хода работает со сбоями, которые влияют на количество оборотов (более низкие или более высокие). Обнаружение такой ошибки свидетельствует о необходимости замены регулятора
0560, 0562, 0563	Наблюдаются сбои в подаче напряжения сети. Нужна более тщательная диагностика, которая выявит точные необходимые для замены участки в цепи.
0607	Канал детонации не работает
1115	Цепь нагрева датчика кислорода работает с перебоями
1135	В цепи нагрева датчика кислорода был замечен обрыв, возможно, произошло короткое замыкание. Датчик подлежит замене
1171, 1172	Уровень газа потенциометра не соответствует норме
1500	Обнаружен обрыв в цепи управления устройства бензонасоса
1509	Электрическая цепь управления элементом холостого хода перегружена.
1513, 1514	Бортовым компьютером был зафиксирован обрыв в цепи устройства холостого хода.
1541	Произошел обрыв в цепи управления реле бензонасоса
1570	Антипробуксовочная система получила обрыв в цепи
1600	Данные об антипробуксовочной системе не поступают на бортовой компьютер
1602	Является одним из наиболее встречаемых кодов при диагностике БК на неисправности. Означает пропадание напряжения бортовой сети на электронном блоке управления
1606, 1616, 1617	Обнаружена поломка датчика определения неровного дорожного полотна
1612	Обнаружена неисправность сброса электронного блока управления
1620	Неполадки в работе постоянного запоминающего устройства
1621	Поломка оперативного запоминающего устройства.
1689	В том случае, если при диагностике появился эта комбинация цифр, бортовой компьютер может показывать неверные коды ошибок.
0337, 0338	Ошибки в функционировании элемента контроля положения коленчатого вала либо обрыв в цепи.
0481	Сломался второй вентилятор системы охлаждения. Устройство требует замены
0615 – 0617	В цепи реле стартера обнаружены обрывы или короткое замыкание
1141	Вышло из строя устройство нагрева первого после нейтрализатора датчика кислорода
230	Реле бензонасоса вышло из строя и не подлежит ремонту. Устройство необходимо в ближайшее время заменить
263, 266, 269, 272	Эти коды обозначают поломку драйвера первой, второй, третьей либо четвертой форсунок – нужна замена элементов.
640	Данная комбинация свидетельствует об обрыве в цепи лампы CheckEngine

Изучив коды ошибок, вы сможете понять, что именно происходит с вашим автомобилем, чем объясняется его некорректное поведение, и какие действия вам следует предпринимать в ближайшее время.

 Загрузка …

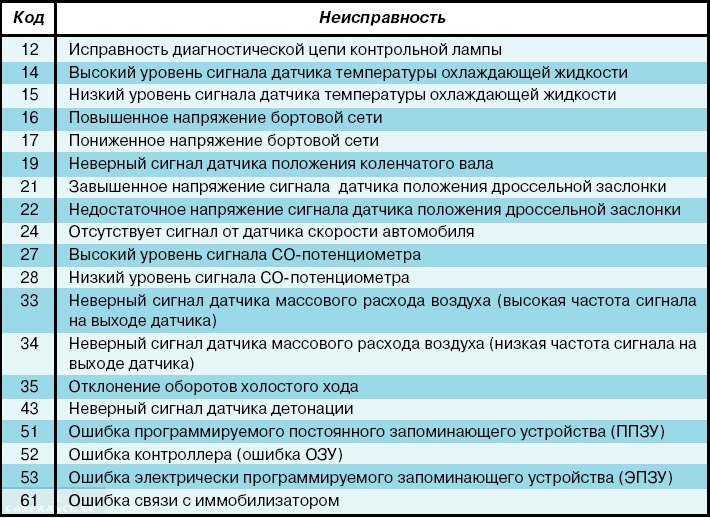

Таблица с ошибками

Полный список неисправностей с расшифровкой и рекомендациями по устранению проблем:

Неисправности датчиков

Для проверки расходомера выполняются следующие действия:

1. На авто с отключенным мотором производится отсоединение разъема с контактами от контроллера. Затем нужно включить зажигание, но не запускать силовой агрегат. Потребуется мультиметр, чтобы произвести проверку напряжения между контактными элементами.
2. Разъем датчика оснащен пятью пинами, отсчет ведется слева направо, если смотреть со стороны воздушного потока от фильтра. Между контактами 2 и 3 номинальное напряжение должно составить 10 вольт, между 3 и 4 – 5 В. Если имеются отклонения, пользователю необходимо произвести диагностику целостности электроцепи на предмет обрывов и утечку тока.
3. При нормальных значениях зажигание отключается и выполняется проверка сопротивления между «массой» и пятым по номеру пином. Полученный параметр должен составить около 4-6 кОм. В случае если полученное значение составило 0 Ом, датчик подлежит замене, также проблема может заключаться в замыкании на заземление. Если параметр сопротивления будет 100 кОм, то причину нужно искать в обрыве электроцепи питания или блоке управления двигателем.

Неисправности двигателя

• регулярное использование низкокачественного горючего;
• нарушение герметичности воздухозабора;
• отсутствие искры;
• повреждение или физический износ цилиндрических устройств.

Если замена горючего не помогла, необходимо выполнить диагностику системы забора воздуха. Следует произвести подтяжку крепежных хомутов, поменять воздушный фильтрующий элемент и проверить давление в рампе (нормированный показатель – не более 2,8 атм).

Также необходимо выполнить диагностику:

• высоковольтных проводов, подключенных к дефектному цилиндру;
• свечей зажигания;
• проверить возможное окисление в местах подключения кабелей.

Диагностика высоковольтных проводов производится с применением тестера, необходимо проверить сопротивление. Если полученное значение составило больше 10 кОм, то кабеля подлежат замене. Также надо проверить целостность свечей зажигания и убедиться в отсутствии нагара на их наконечниках.

Если описанные действия не помогли определить причину, производится диагностика цилиндров. Пользователю надо проверить уровень компрессии, которая должна быть примерна одинаковой в каждом устройстве. Если полученные значения отличаются более, чем на 0,5 атм, то нужно более детально тестировать силовой агрегат.

• поломка датчика массового расхода воздуха;
• обедненная или обогащенная топливовоздушная смесь в цилиндрах мотора;
• неисправность блока электронной системы управления двигателем.

Для устранения проблемы можно попробовать заново обучить дроссельную заслонку, для этого выполняются следующие действия:

Сколько стоит ОСАГО на ваш автомобиль? Поможем узнать стоимость и оформить полис без переплат с учетом скидок за КБМ! · Выбор лучшей цены. Скидка 50%. Официальный полис. Экономия времени. Узнайте цену страховки. Экономия до 3500 ₽.

Как проверить ошибки ВАЗ 2112

Существует 2 метода поиска неисправностей на автомобиле с двигателем на 8 и 16 кл – самодиагностика и подключение сторонним детектором.

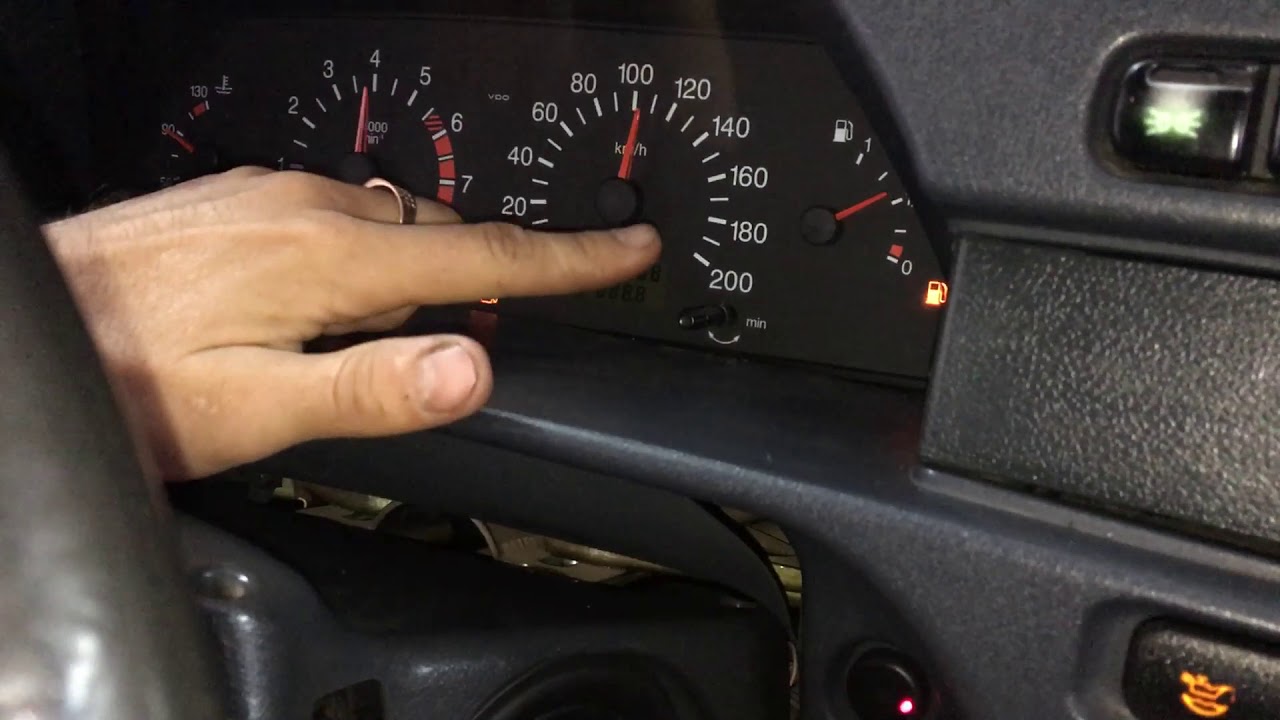

В первом варианте посмотреть неисправности можно так.

1. Сесть в машину.
2. Вставить ключ в личинку замка и больше ничего не делать.
3. Зажать клавишу суточного пробега и не бросая ее включить зажигание (мотор не заводить).
4. На приборке загорится информация о переходе в сервисный режим.
5. Два раза нажать клавишу управления модулем.
6. Считать появившиеся ошибки.

Второй вариант подразумевает подключение специального оборудования к порту OBD2. Здесь операция должна выполняться специалистами, имеющими опыт в данной сфере.

При нагреве двигателя загорается давление масла: последствия для мотора

Начнем с того, что любые проблемы с давлением смазочной жидкости означают, что силовой агрегат испытывает масляное голодание. Если просто, трущиеся поверхности не получают достаточного количества моторного масла и начинается их усиленный износ. Также масло играет роль очистителя и охладителя, вымывая продукты износа и понижая температуру в месте работы поверхностей трущихся пар.

Также при снижении эффективности работы масляной системы в моторе появляются стуки и шумы, которые в дальнейшем приводят к более серьезным повреждениям или даже заклиниванию двигателя. При этом заклинивание вполне может сопровождаться «кулаком дружбы», что в значительной степени усложняет ремонт поврежденного агрегата и увеличивает общие расходы на восстановление ДВС.

Профилактика поломок электроприборов

Для предупреждения поломок электрических цепей, необходимо соблюдать ряд простых правил.

1. Периодически проверять контактные разъемы на предмет окислений или перегрева. Ржавчина нарушает проходимость импульсов, что может считываться приборами, как повреждение блока.
2. Один раз в год обрабатывать контакты специальными маслами. Лубриканты препятствуют попаданию влаги на металлы, что продлевает их строк эксплуатации.
3. Своевременно заменять пересохшие провода. Растрескивание изоляции может спровоцировать короткое замыкание.

Ошибки на панели ВАЗ 2110(2112) предоставляют пользователю полную информацию о состоянии узлов и агрегатов автомобиля. При знании расшифровок, водитель может самостоятельно устранить поломку электроники транспортного средства.

Источник

ЭБУ ВАЗ 2112 и возможности диагностики блоков управления двигателем

Особенности двигателя	Возможности
ЭБУ	Коды ошибок	Параметры	Исполнительные элементы	Функции спецназначения	Обнаружение	Автоматическое определение
16 клапанов	BOSCH M1.5.4	+	+	+	+	+	+
8 клапанов	+	+	+	+	+	+
8 клапанов (Нормы Россия-83)	+	+	+	+	+	+
Евро-2	BOSCH M7.9.7	+	+	+	+	+	+
Евро-3	+	+	+	+	+	+
Евро-2	BOSCH MP7.0 HFM	+	+	+	+	+	+
Евро-3	+	+	+	+	+	+
ДВС 1,5	GM ISFI-2S	+	+	+	—	—	_
Евро-3	M73	+	+	+	+	+	+
Евро-4	M74	+	+	+	Обнуление блока, инициализация, адаптация ДЗ, корректировка выбросов	+	+
Евро-3	М74К	+	+	+	+	+	+
16 клапанов (Евро-2)	VS 5.1	+	+	+	+	+	+
8 клапанов (Евро-2)	+	+	+	+	+	+
8 клапанов (Россия-83)	+	+	+	+	+	+
ДВС 1.5	Январь 4	+	+	+	+	+	+
16 клапанов (Евро-2)	Январь 5.1	+	+	+	+	+	+
8 клапанов (Евро-2)	+	+	+	+	+	+
8 клапанов (Россия-83)	Январь 5.1.1	+	+	+	+	+	+
16 клапанов (Россия-83)	+	+	+	+	+	+
8 клапанов (Евро-2)	Январь 5.1.3	+	+	+	+	+	+
Евро-2	Январь 7.2	+	+	+	+	+	+

Расположение ЭБУ:

Электронный блок управления находится в центральной части передней панели, под радиатором обогревателя. Не очень удачное расположение – из-за течи фитингов возможно попадание жидкости на контроллер.

Со стороны переднего пассажира, в левой части, ЭБУ прикрыт пластиковой накладкой. Она крепится на винты под крестовую отвертку. Сам блок управления расположен на металлической планке, фиксированный винтами.

Снятие ЭБУ необходимо например, при прошивке контроллера или его замене/ремонте.

Чип-тюнинг и прошивка ВАЗ 2112:

Серийное программное обеспечение устанавливается на заводе. Его главная задача – обеспечить стабильную работу мотора, баланс между расходом и динамикой. К последней седьмой серии относится ПО A5V05N35 для Январь 5.1. Поддерживает диагностику штатного иммобилайзера, фиксацию пропусков искры, имеет дополнительное реле стартера. Программная ревизия АВТЭЛ.

Для ЭСУД VS 5.1 Итэлма с новой аппаратной структурой последней версией ПО является V5V05N35. Обеспечивает соблюдение стандартов Евро-2.

Загорелся Check Engine на ВАЗ 2112?

Подробная статья по причинам Check Engine и как погасить Чек. Если у Вас загорелся Check Engine, срочно прочитайте эту статью. В материале рассказано, что такое Чек Энджин, что делать если он появляется, и как убрать эту ошибку самостоятельно.

Горит лампочка Чек Энджин?

ТОП-15 причин почему загорается лампочка Чек Энджин и пути решения проблемы. Прочитай статью, чтобы решить проблему Check Engine.

Расшифровка кодов ошибок на панели приборов ВАЗ-2112

Автомобиль: ВАЗ-2112. Спрашивает: Максим Перепёлкин. Суть вопроса: Как расшифровать коды ошибок на панели приборов ВАЗ-2112?

Доброго времени суток, помогите, пожалуйста, разобраться в моей ситуации, а Если быть точнее в кодах ошибок на панели приборов. Вот сколько не пытаюсь дотюкаться, ничего не выходит, все как то слишком замудрено для меня, в интернете сам плохо разбираюсь, чтоб найти, а тут друг посоветовал Ваш сайт, мол найдешь там все и если что лично помогут.

Вот решился задать такой вопрос, надеюсь на полное расписание каждого кода и за что он отвечает, чтоб так сказать глянул на него и понял, что к чему, а не сидел как я и думал, блин чё это и почему. Ездить постоянно на диагностику выходит весьма накладно, спасибо заранее.

Диагностика при помощи сканера

Метод подразумевает подключение внешнего компьютера с установленной программой. Здесь открывается больше возможностей для диагностики авто. При этом коды ошибок ВАЗ 2110 и ВАЗ 2112 состоят из 5 символов.

Буквенная часть:

• Р – отказ или нарушение в работе силовой установки, трансмиссии;
• В – кузовные системы повреждены;
• С – обнаружена проблема в ходовой части автомобиля;
• U – нарушение сопряжения разных модулей.

Первая цифра:

• 0 – общее значение;
• 1/2 – код производителя;
• 3 – резерв.

Вторая цифра:

• 1-2 – нарушение в устройствах подачи топливовоздушной смеси;
• 3 – нарушение в работе узлов зажигания;
• 4 – устройство контроля выбросов в атмосферу;
• 5 – нарушение в работе измерителей оборотов ДВС или скорости;
• 6 – сбои в электронике;
• 7-8 – неисправности модуля коробки передач;
• 9-0 – резервная часть.

Последние две цифры выдают порядковый номер поломки и ее место расположения.

Методы диагностики ошибок

В 2022 году ошибки на бортовом компьютере ВАЗ 2110 можно обнаружить двумя способами.

1. Самодиагностика. Метод осуществим благодаря специальной функции бортового компьютера. Принцип заключается в том, что система показывает неисправности в основных цепях и механизмах. Преимуществом является отсутствие необходимости в дополнительном оборудовании или специальных программах – все необходимое уже «зашито» в бортовой компьютер. К недостаткам можно отнести низкую точность показаний.
2. Со вспомогательным оборудованием. Разновидность процедуры характеризуется высокой точностью считываемых данных. Благодаря стороннему анализатору можно узнать, где именно произошла поломка, что облегчает процесс ремонта. Явным недостатком является необходимость подключения компьютера со специальной программой. Такое оборудование присутствует только на специализированных АЗС.

Самодиагностика ВАЗ 2110: коды ошибок

Для возможности самоопределения ошибок водитель или супервайзер должны выполнить определенную последовательность действий.

1. Выключите зажигание двигателя.
2. Зажмите кнопку сброса суточного пробега и включите зажигание, не бросая его. При этом на экране должны загореться все цифровые ячейки.
3. Дважды нажмите кнопку управления на модуле.
4. Устройство отобразит номер ошибки.

Если все сделано правильно, один из следующих символов загорится правильно:

• 2 — критическое превышение номинального напряжения бортовой сети, возможно короткое замыкание основной линии или нагруженных узлов;
• 3 — аналогичная ошибка на панели приборов ВАЗ 2110 свидетельствует о повреждении датчика уровня топлива или проблемах с питанием датчика, для проверки можно заменить деталь на новую и прозвонить в схему;
• 4 — ошибка 4 ВАЗ 2110 показывает, что сломан датчик температуры антифриза или оборван провод, проблема решается аналогично;
• 5 — термометр, предназначенный для измерения температуры над платой, неисправен;
• 6 — двигатель сильно перегрет, необходимо остановиться и дождаться остывания, при этом должен быть звуковой сигнал (долить антифриз/воду в радиатор);
• 7 — давление смазки в картерном отсеке двигателя ниже установленной нормы, необходимо срочно восполнить потери;
• 8 — ошибка 8 ВАЗ 2110, расшифровка показывает, что повреждена тормозная система, возможно падение уровня жидкости в расширительном бачке или сильный износ колодок;
• 9 — полная разрядка аккумулятора, элемент необходимо зарядить или заменить новым модулем;
• Е — здесь помогут программные ошибки в прошивке бортового компьютера, полная диагностика сканером и квалифицированный ремонт в мастерской.

Также ошибка 14 ВАЗ 2110 или другое двузначное число будет свидетельствовать о наличии двух проблем. Обычно при подобном изображении суммируются шифры. Например, ошибка 10 ВАЗ 2110 может свидетельствовать о проблемах в цепях №4 и 6.

Как сбросить ошибки на ВАЗ 2110

Обычно процедура выполняется после ремонта узла, за который отвечает код ошибки. При этом символ не исчезает — его необходимо принудительно сбросить. Делается это достаточно легко. Пользователь должен войти в сервисный режим (удерживая нажатой кнопку ежедневного запуска), а затем дважды щелкнуть элемент управления. После выполнения манипуляций на экране появится код. Чтобы убрать кнопку ежедневного запуска, удерживайте ее нажатой 3-4 секунды, и система перезагрузится. Диалоговое окно автоматически закрывается машиной через 30 секунд бездействия.

Диагностика автомобиля

Появление на комбинации приборов горящей лампы «Check Engine» сигнализирует водителю о возникновении проблемы в электрике автомобиля. Нужно понимать, что проверка транспортного средства своими руками и на СТО может дать разные результаты. Специальное оборудование, имеющееся у профессионалов, позволит более точно обнаружить неисправности.

Самостоятельная диагностика

На ВАЗ 2115 владелец может сделать самостоятельную диагностику и узнать, какие ошибки хранятся в памяти блока управления двигателя. Процедура проводится путем вызова кодов неисправностей на приборной панели или с помощью диагностического адаптера.

Для проведения диагностирования на электронной панели приборов необходимо выполнить определенную последовательность действий:

1. Сесть в автомобиль на место водителя, вставить ключ в замок зажигания и нажать клавишу сброса суточного пробега, имеющуюся на комбинации приборов.
2. Повернуть ключ замка в положение включения зажигания.
3. Отпустить клавишу, запустив процесс самодиагностики. Визуально это будет выглядеть как включение подсветки, всех сигнальных ламп, возможных символов на жидкокристаллических экранах и тест приборов (стрелки будут ходить через всю шкалу в оба конца).
4. Повторно нажать клавишу и отпустить. Второе нажатие выводит на экран, расположенный под спидометром, версию программного обеспечения комбинации приборов (надпись вида Uer х. х).
5. Произвести еще одно нажатие на клавишу, после которого на экран будут выведены имеющиеся в памяти ошибки.

Комбинация приборов ВАЗ 2115, клавиша расположена в правой части спидометра

Водитель может делать самодиагностику на электромеханической панели и блоке управления «Январь-4» по следующей последовательности:

1. Выключить зажигание.
2. Открыть крышку диагностического разъема, расположенную на центральной консоли.
3. Соединить контакт В с минусовой клеммой аккумулятора (с кузовом). Для этого подходит контакт А, подключенный к картеру двигателя.
4. Включить зажигание. Лампа «Check Engine» вспышками выдаст код 12, который означает начало диагностики. Подача световых сигналов выглядит следующим образом — длинная вспышка, затем пауза (около 2 секунд), две короткие вспышки, длинная пауза (около 3 секунд). Подача сигнала 12 выполняется три раза. Если сигнал не подается, значит система диагностики неактивна или неисправна. После этого лампа «Check Engine» будет вспышками перечислять ошибки, имеющиеся в памяти. Каждый код повторяется по три раза. Если в памяти ошибок нет, то будет продолжаться передача кода 12.

Профилактика поломок электроприборов

Для предупреждения поломок электрических цепей, необходимо соблюдать ряд простых правил.

1. Периодически проверять контактные разъемы на предмет окислений или перегрева. Ржавчина нарушает проходимость импульсов, что может считываться приборами, как повреждение блока.
2. Один раз в год обрабатывать контакты специальными маслами. Лубриканты препятствуют попаданию влаги на металлы, что продлевает их строк эксплуатации.
3. Своевременно заменять пересохшие провода. Растрескивание изоляции может спровоцировать короткое замыкание.

Ошибки на панели ВАЗ 2110(2112) предоставляют пользователю полную информацию о состоянии узлов и агрегатов автомобиля. При знании расшифровок, водитель может самостоятельно устранить поломку электроники транспортного средства.

Показания при самодиагностике и обращении на специализированные СТО будут разные, коды ошибок высвечиваются также иначе. Потому рассмотрим сегодня два варианта.

Вовсе не обязательно использовать бортовой компьютер, чтобы диагностировать неполадки в работе машины. Не все владельцы ВАЗ 2114 знают об этом методе, потому расскажем о нем обязательно.

Заключается он в следующих действиях.

1. Присядьте на водительское кресло и зажмите кнопочку одометра.
2. Затем поверните ключ зажигания в первое положение.
3. Отпустите кнопку одометра. После этого стрелки начнут бегать.
4. Еще раз зажимайте кнопку и отключайте. Это позволит увидеть, какая версия прошивки используется в вашем случае.
5. В третий раз зажмите, а потом отпустите кнопку. Так вы увидите коды, свидетельствующие о наличии тех или иных ошибок в работе авто.

Рассмотрим теперь самые популярные ошибки, которые встречаются при подобной диагностике, и разберемся, что какой код означает. Даже без бортового компьютера можно обнаружить неисправности на ВАЗ 2114 по кодам одометра.

Предлагаем ознакомиться с ними по таблице.

Код	Описание
1	Неполадки в микропроцессоре
2	Имеются проблемы в цепи датчика указателя уровня топлива в баке.
4	В электросети наблюдается слишком высокое напряжение
8	Напряжение слишком низкое
13	От датчика кислорода не идет сигнал
14	Уровень сигнала датчика температуры охлаждающей жидкости очень высокий
15	Уровень сигнала датчика температуры охлаждающей жидкости очень низкий
16	В бортовой сети наблюдается слишком высокое напряжение
17	Очень низкое напряжение в бортовой сети
19	От датчика положения коленчатого вала идет неправильный сигнал
24	Неисправен датчик скорости автомобиля
41	Датчик фаз отправляет неправильные сигналы
51	Обнаружены неполадки в работе постоянного запоминающего устройства
52	Обнаружены неполадки в работе оперативного запоминающего устройства
53	Не работает СО-потенциометр
61	Не работает датчик лямбда-зонда

https://youtube.com/watch?v=zcsg7V7fWEM

Плюс ко всему, все коды неисправностей будут храниться в памяти, пока вы сами вручную их не сбросите. Для этого нужно отключить клеммы от аккумулятора, держа при этом зажигание включенным, подождать несколько секунд и подключить обратно. Не забудьте это сделать, особенности, если собираетесь ехать на диагностику на СТО. Они найдут эти ошибки и будут их устранять, хотя на деле вы уже все сделали ранее сами. Платить лишние деньги? Нет, не стоит.

Самостоятельная диагностика

Провести полную диагностику двигателя внутреннего сгорания ВАЗ 2112 можно на специализированной станции техобслуживания автомобилей. Стоимость такой операции может составлять несколько сотен рублей, кроме того, потребуется преодолеть определенное расстояние до сервиса на собственном автомобиле, что при ярко-выраженных проблемах в работе мотора довольно затруднительно.

Учитывая тот факт, что ДПКВ представляет собой пассивный электрический прибор, основные характеристики которого можно легко измерить с помощью мультиметра или тестера, то совершенно необязательно обращаться для проведения диагностики этой делали в специализированные мастерские.

Основные параметра ДПКВ ВАЗ 2112

Прежде чем приступить к самостоятельному определению неисправности системы зажигания ВАЗ 2112, не лишним будет ознакомиться с основными параметрами датчика коленвала, который серийно устанавливается на автомобили этой марки. Основными техническими характеристиками ДПКВ ВАЗ 2112 являются:

• Сопротивление обмотки: 570–750 Ом.
• Индуктивность обмотки: 540 мГн.

Измерив эти важнейшие параметры, можно определить целостность обмотки. Перегорание тонкого проводника внутри катушки является одной из самых частых причин выхода из строя этой детали, поэтому

Проверка с помощью мультиметра

Прежде всего, следует определиться с тем, где находится ДПКВ. Учитывая назначение этой детали, несложно догадаться, что она расположена на коленчатом валу или в непосредственной близости от него. ДПКВ ВАЗ 2112 располагается возле шкива коленвала, по которому крутящий момент передается на генератор электрического тока.

Датчик положения коленвала можно проверить с помощью мультиметра или любым другим прибором, позволяющим точно определить значение сопротивления обмотки. Работа выполняется в такой последовательности:

1. Отсоединить клеммы датчика.
2. Включить измерительный прибор и перевести его в режим измерения сопротивления.
3. Подключить щупы мультиметра к контактам ДПКВ.
4. Осуществляет измерение сопротивления обмотки датчика.

Если прибор не показывает наличия замкнутой электрической цепи, то это будет означать, что внутренняя обмотка перегорала. В норме сопротивления детали должно находиться в диапазоне 570 – 750 Ом. Учитывая тот факт, что датчик находится в труднодоступном месте, его можно вначале демонтировать, а уже после провести измерительные работы.

Выдержка из открытых источников

2

— Избыточное напряжение.3

— Ошибка датчика уровня топлива*.4
—
Ошибка датчика температуры охлаждающей жидкости*.5

— Ошибка датчика наружной температуры**.6

— Перегрев двигателя***.7

— ***.8

— Дефект тормоза***.9

— Разряд батарей***.Е

— Распознавание ошибки в пакете данных, заложенном EEPROM.

Примечание:

* – ошибка регистрируется, если в течении 20 сек. распознается обрыв датчика;
** – ошибка регистрируется, если в течении 20 сек. не распознаются действительные данные датчика (индикация на ЖКИ « — °С»);
*** – сопровождается акустическим сигнализатором.

Почти каждый владелец 16-клапанного ВАЗ-2112 сталкивался с тем, что . Они указывают на неисправности в работе системы двигателя и других немаловажных узлов. Первым признаком того, что возникли неисправности – это появление на приборной панели индикатора «Check Engine»
. Но, не все автомобилисты знают, что это значит. Поэтому, необходимо подключиться к ЭБУ и установить, какая ошибка и неисправность в работе системы.
