Солекс 21073 на классику

Для чего нужен подсос на карбюраторе

Механизм карбюраторной системы включает дроссельную заслонку, регулирующую поступление воздуха. От того, в каком положении она находится и зависит объём смеси, поставляемой в цилиндры, потому характером конструкции предусмотрена связь с педалью газа, чтобы при нажатии подавалось больше воздуха и топлива.

Для запуска силового агрегата на холодную требуется обогащённая смесь, для получения которой требуется большего объёма горючего, чем в стандартном режиме. Раньше часть автомобилей снабжались ручкой управления заслонкой на приборной панели (в народе «подсос»), облегчающей задачу водителю. При вытягивании рычага заслонка прикрывается, ограничивая подачу воздуха в смесительную камеру, что создаёт разрежение, топлива затягивается больше, в результате чего и образуется обогащённая смесь, что и требуется для пуска двигателя при минусовых температурах за бортом. Ручку управления пусковым устройством карбюратора после запуска и прогрева мотора возвращают в прежнее положение, а заслонка управляется стандартно.

У большей части машин с карбюраторной системой подачи топлива данный элемент для создания более насыщенной топливовоздушной смеси отсутствует. Многие производители автоматизировали процесс, что избавило от необходимости тянуть на себя ручку управления для холодного пуска мотора.

Главные дозирующие системы карбюратора Солекс 21073

Основная система карбюратора 21073 Солекс, который устанавливается на двигатель 1,7 л автомобиля Нива 21213 — это ГДС (главные дозирующие системы).

Их две — первая и вторая.

1. Для чего нужны ГДС?

Главные дозирующие системы карбюратора 21073 Солекс предназначены для приготовления топливной смеси нужной пропорции и подачи ее в двигатель автомобиля на всех режимах его работы кроме режима холостого хода (ХХ).

При этом на режиме средних нагрузок они должны длительное время приготавливать топливную смесь постоянного несколько обедненного состава.

2. Устройство ГДС Солекс 21073.

В корпусе и крышке карбюратора выполнены два патрубка, проходящих через весь карбюратор насквозь. В патрубках имеются сужения — это большие диффузоры. В средней части патрубков установлены съемные малые диффузоры с распылителями топлива. Между патрубками высверлены два эмульсионных колодца (каждый для ГДС 1-й и 2-й камер). Они соединены с поплавковой камерой и распылителями малых диффузоров. На дне эмульсионных колодцев завернуты топливные жиклеры для дозирования топлива, поступающего из поплавковой камеры. В каждый колодец вставляется эмульсионная трубка с воздушным жиклером и отверстиями для выхода топливной эмульсии. Для каждой камеры ГДС эмульсионная трубка своя. Подвод воздуха к воздушным жиклерам от горловины карбюратора.

Наглядней всего рассмотреть устройство ГДС карбюратора Солекс 21073 на схеме.

Параметры главных дозирующих систем (ГДС) карбюратора 21073 Солекс Нива 21213

Диаметр смесительных камер — 32 мм

Диаметр больших диффузоров — 24 мм

Топливные жиклеры ГДС: 1-я камера 107,5, 2-я камера 117,5

Воздушные жиклеры ГДС: 1-я камера 150, 2-я камера 135

Эмульсионные трубки: 1-я камера – ZD, 2-я камера – ZC

Подробнее: «Параметры и тарировочные данные карбюратора Солекс 21073-1107010».

Воздух всасывается в патрубки карбюратора через воздушный фильтр двигателя за счет движения поршней двигателя (создается разрежение — область низкого давления). Сначала он проходит через патрубок ГДС первой камеры. За счет сужающих диффузоров, скорость воздуха возрастает и у распылителя малого диффузора создается разряжение достаточное для вытягивания бензина через систему ГДС из поплавковой камеры.

Бензин из поплавковой камеры, под действием разрежения, через топливный жиклер, поднимается в эмульсионный колодец и там смешивается с воздухом, проходящим сверху, через воздушный жиклер и выходящий через отверстия в эмульсионной трубке. Такое смешение называется пневматическим торможением. Оно необходимо для предотвращения сильного обогащения топливной смеси. В результате в эмульсионном колодце образуется эмульсия (смесь бензина и воздуха), которая под действием разрежения с большой скоростью выбрасывается в через распылитель в диффузоре в смесительную камеру.

По мере открытия дроссельной заслонки второй камеры она так же включается в работу. Это позволяет увеличить мощность двигателя за счет поступления дополнительной дозы топлива.

Таким образом за счет специально подобранных калиброванных отверстий (жиклеров), смешения воздуха с бензином в эмульсионных трубках и последовательного включения камер достигается нужная пропорция в топливной смеси, которая позволяет получить максимальную отдачу от двигателя.

4. Неисправности ГДС.

Основная неисправность — это засорение топливных и воздушных жиклеров, эмульсионных колодцев и эмульсионных трубок. Со временем на стенках отверстий топливных жиклеров появляются отложения от присадок в бензине, а эмульсионные колодцы с эмульсионными трубками заносит мусором. В результате нарушается подача бензина в смесительные камеры и двигатель теряет мощность и приемистость.

Их можно прочистить самостоятельно. Подробная инструкция: «Прочистка топливных и воздушных жиклеров карбюраторов Солекс».

Помимо этого при слишком низком топлива в поплавковой камере поток бензина проходящий через ГДС снижается, а воздух остается в прежнем объеме, что приводит к обеднению топливной смеси и перебоям в работе двигателя.

В случае повышенного уровня топлива в поплавковой камере, наоборот, карбюратор будет «заливать» через систему ГДС, так как уровень топлива в эмульсионных колодцах повысится.

Примечания и дополнения

— Различий в устройстве ГДС карбюратора Солекс 21073 и других карбюраторов этой модификации нет кроме тарировочных данных.

— Разборка карбюратора 21073 Солекс

— Сборка после разборки карбюратора 21073 Солекс

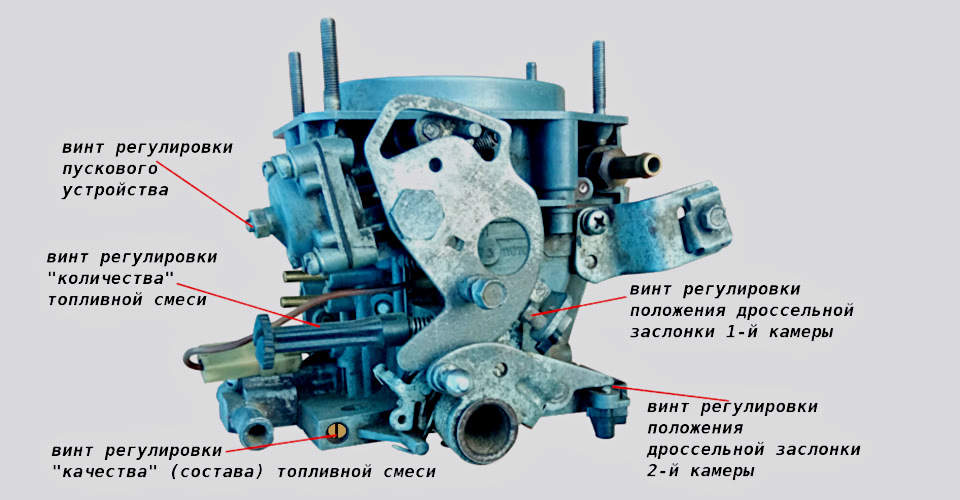

— Регулировочные винты карбюратора 21073 Солекс

— Система ЭПХХ карбюратора 21073 Солекс

— Экономайзер мощностных режимов карбюратора Солекс 21073

— Эконостат карбюратора Солекс 21073

Важные мелочи

Любые «Солексы» (кроме 21073) имеют жиклеры с очень тонкими отверстиями. Нужно отметить, что из-за этого жиклеры очень чувствительны к мусору в топливе, а сам карбюратор часто забивается грязью. По причине этого следует регулярно менять топливные фильтры. Чтобы повысить надежность, можно установить инжекторный топливный фильтр. Это выйдет немного дороже, но зато можно увеличивать интервал между ревизией агрегата.

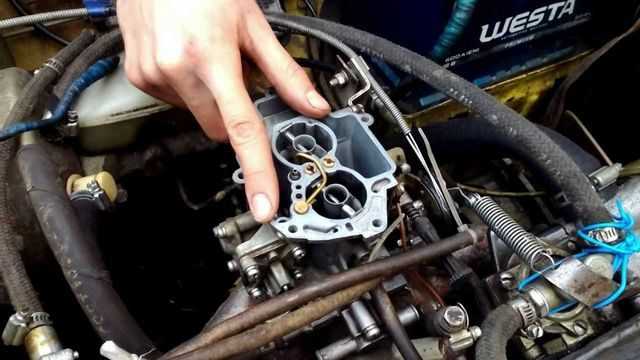

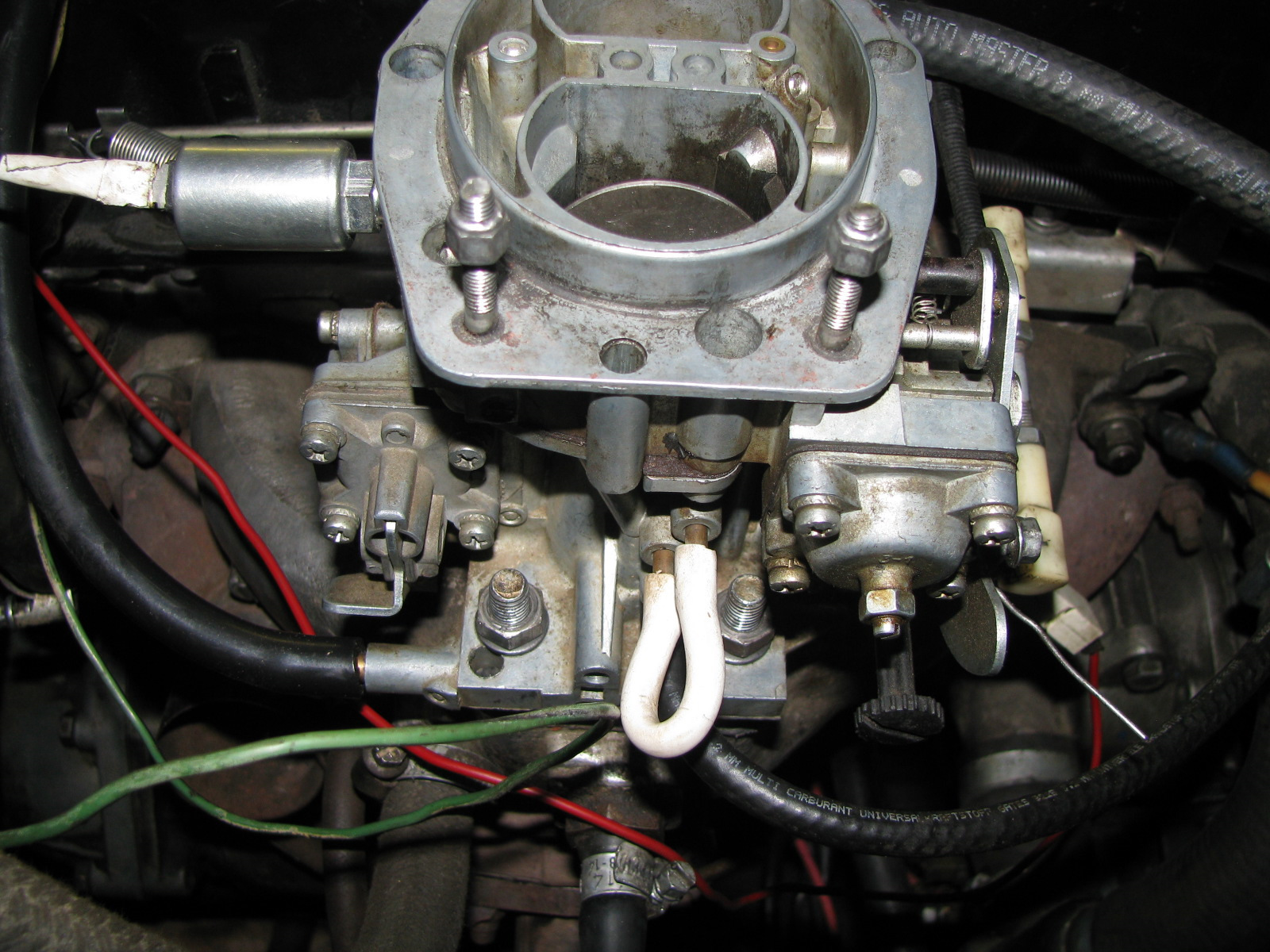

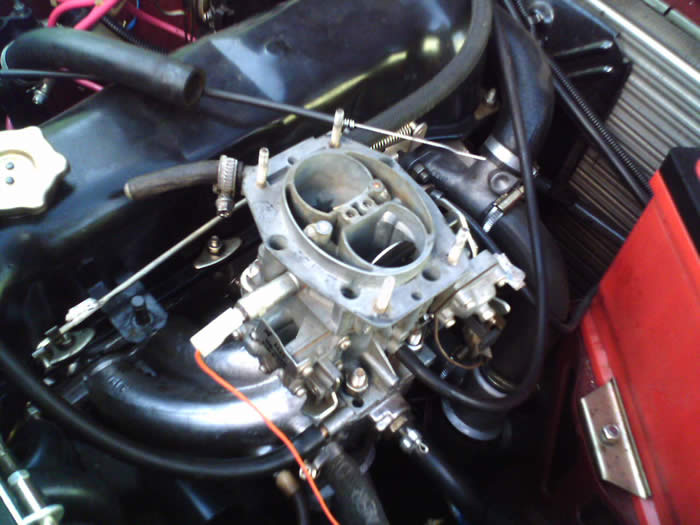

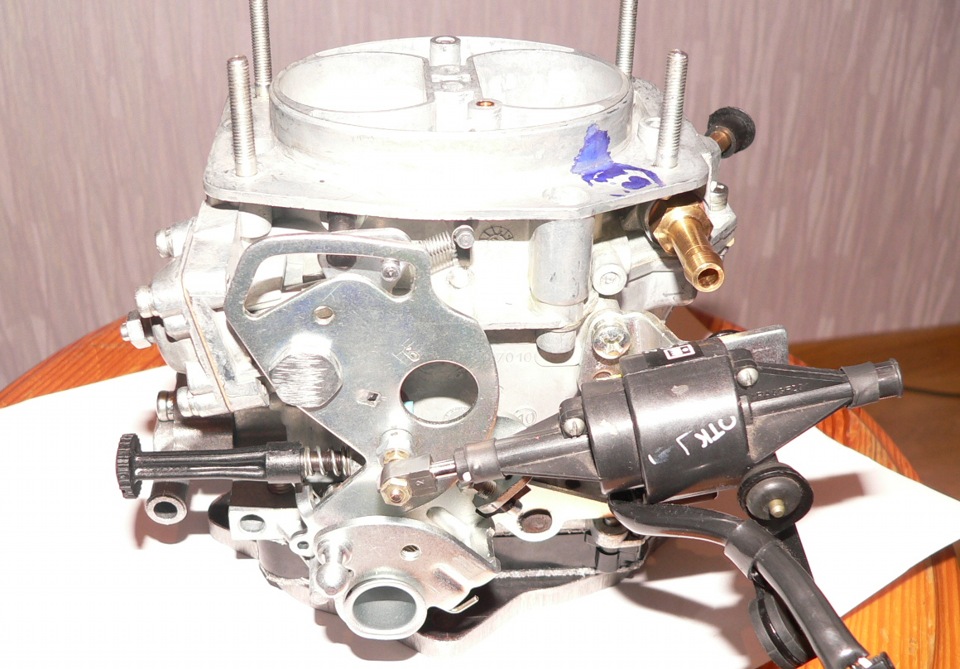

Если решение установить карбюратор «Солекс» на классику принято, то кроме карбюратора могут понадобиться дополнительные запасные части. Агрегат может быть установлен с воссозданием системы ЭПХХ или же без нее – останется только неподключенный электромагнитный клапан. Проще всего обойтись этой системой. Но специалисты утверждают, что ЭПХХ хоть и позволяет добиться 5 % экономии топлива, но при этом система ненадежна и часто выходит из строя. А это значительно снижает надежность всего агрегата.

Чтобы электромагнитный клапан не мог перекрывать подачу горючего в канал холостого хода «Солекса» (ведь блок ЭПХХ не устанавливается штатно), необходимо удалить иглу клапана из корпуса. Но проще всего подключить клапан от замка зажигания.

При установке «Солекса» на заднеприводные ВАЗы нужно заглушить «обратку» пробкой или же подключить ее через обратный клапан в систему подачи топлива к топливному фильтру.

Какие типы карбюраторов?

Под этим названием типы карбюраторов классифицируются в зависимости от направления потока воздуха и количества горловин.

Карбюраторы по направлению воздушного потока

I — Карбюраторы с вертикальным потоком: используются в стандартных автомобилях. Воздушное горло находится в вертикальном положении. Топливный бак расположен сбоку от горловины. Обычно вверху находится воздушный фильтр, а внизу — впускной коллектор. Поскольку он используется в автомобилях, нас больше всего интересует именно этот тип карбюратора.

II — Карбюраторы с горизонтальным потоком: используются в мотоциклах. Кроме того, этот тип карбюратора предпочтителен в таких машинах, как небольшие генераторы, газонокосилки, бензопилы и двигатели для опрыскивания. Горловина находится в горизонтальном положении, а топливный бак — в нижней части горловины. Вместо дросселя может быть газовый поршень, который выполняет ту же работу. Протирается напрямую без впускного коллектора Поскольку они могут быть прикреплены к крышке r, по одному на цилиндр также используется в некоторых спортивных автомобилях.

Карбюраторы по количеству горловин

I — Карбюраторы с одной горловиной: в автомобилях, когда желательно превысить определенную скорость; Когда необходимо подняться в гору или в ситуациях, требующих дополнительной силы, соотношение бензина в смеси должно быть увеличено вместе с количеством воздуха и топлива, поступающего в двигатель. По этой причине в карбюраторах с одной горловиной, когда дроссельная заслонка открывается на 3/4, бензин начинает поступать в горловину через второй канал. С другой стороны, карбюраторы с несколькими горловинами имеют второе горло, которое здесь играет важную роль.

II — Карбюраторы с несколькими горловинами: количество горловин может быть 2, 4, 6 или больше. На мотоциклах и многоцилиндровых гоночных автомобилях часто используются карбюраторы, у которых на цилиндр по одной горловине. В них все дроссели работают одновременно. Однако в карбюраторах, используемых в штатных автомобилях, половина горловин активируется только тогда, когда требуется большое количество мощности, а именно в последней четверти нажатия педали акселератора.

Виды смесей

Виды смесей:

Нормальная (масса бензина к воздуху в соотношении 1/15) топливо в такой пропорции с воздухом сгорает без остатка. Мотор, работающий на такой смеси, показывает хорошую экономичность и выдает достаточную мощность.
Обедненная (масса бензина и воздуха в соотношении меньшем 1\15, но не менее 1/17). Двигателя работающий на такой смеси наиболее экономичен, но не развевает максимальной мощности.
Бедная (бензин с воздухом в пропорции меньше 1/17 по массе). По причине малой отдаваемой мощности двигатель работает на такой смеси неустойчиво и не экономично. Смесь в пропорции менее 1/19 не воспламеняется от искры поэтому мотор на ней работать не может.
Обогащенная (бензин с воздухом в пропорции большей 1/15, но меньшей 1/13). Двигатель работая на этой смеси расходует много топлива, но выдает максимальную мощность.
Богатая (соотношение бензин / воздух более 1/13). Недостаток кислорода не допускает сгорания топлива без остатка. Работа мотора на ней не экономична, осложнена перебоями и не допускает достижения максимальной мощности.
Переобогащенная (содержание бензина в воздух больше чем 1:5). Не поджигается от искры из-за недостатка кислорода. Двигателя на ней работать не может.

Устройство карбюратора солекс 21083

Задача solex, как и любого карбюратора, готовить топливно-воздушную смесь и подавать ее в двигатель в нужном количестве и пропорции. Условно его схема делится на две отдельные конструктивные части: корпус и крышку.

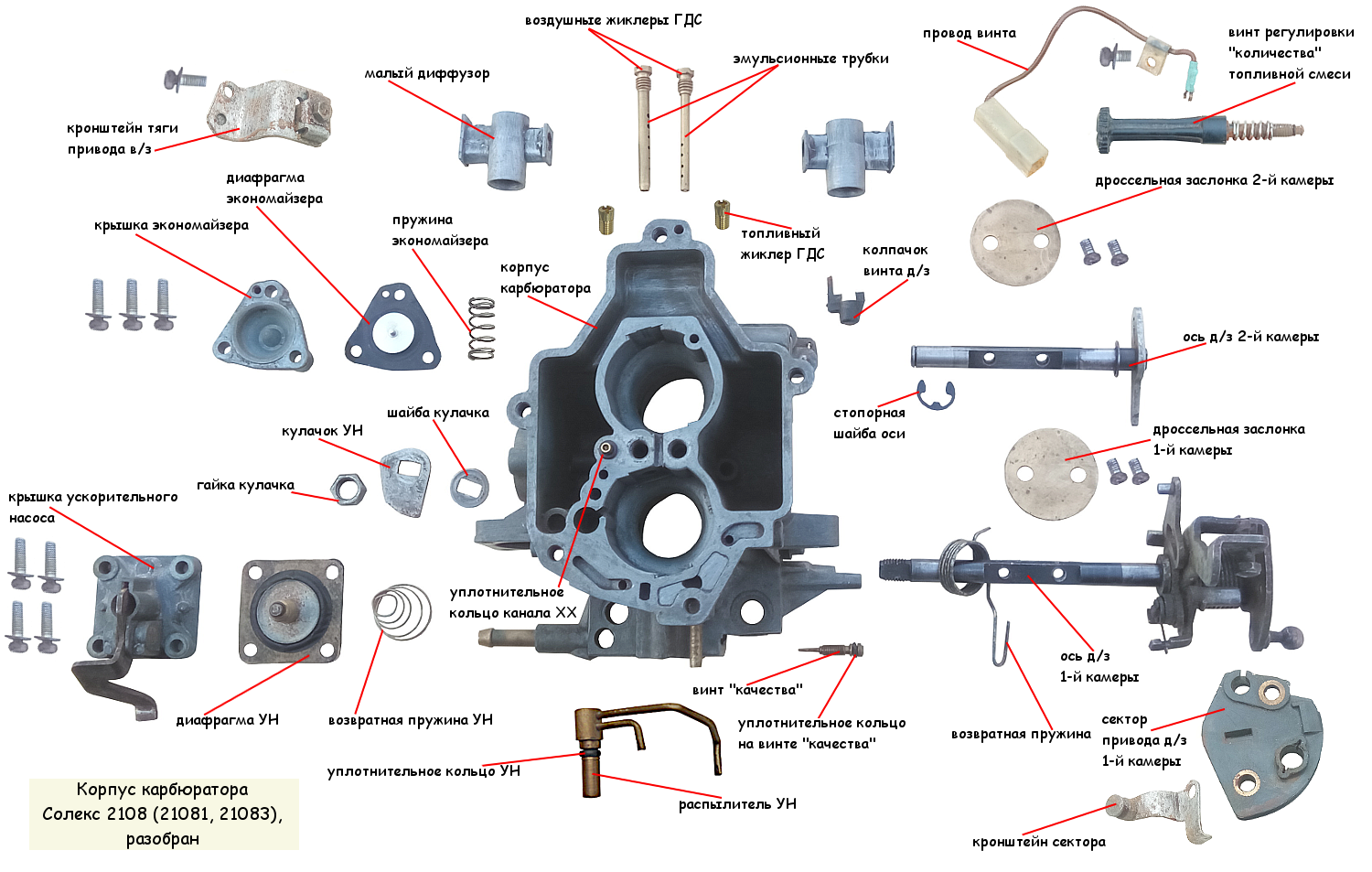

Устройство карбюратора Солекс (нажмите на картинку, чтоб увеличить)

В корпусе расположены диффузоры, две камеры главной дозирующей системы, блок подогрева, система холостого хода, ускорительный насос, эконостат и экономайзер;
В крышке находятся поплавки, воздушная заслонка, электромагнитный клапан и устройство холодного пуска двигателя.

Принцип работы.

Топливо из поплавковой камеры поступает в главную дозирующую систему. В эмульсионных колодцах бензин смешивается с потоком воздуха, и уже в виде жидкостно-воздушной эмульсии втягивается в диффузоры смесительных камер. При этом может быть задействована только одна камера или обе, в зависимости от режима работы двигателя.
Эконостат добавляет топливо при максимальных нагрузках на двигатель, когда дроссельная заслонка открыта на максимум. При этом дополнительная порция топлива подается во вторую камеру главной дозирующей системы.
Экономайзер компенсирует пульсацию давления под дроссельной заслонкой, чтобы поддерживать постоянную пропорцию воздуха и топлива.

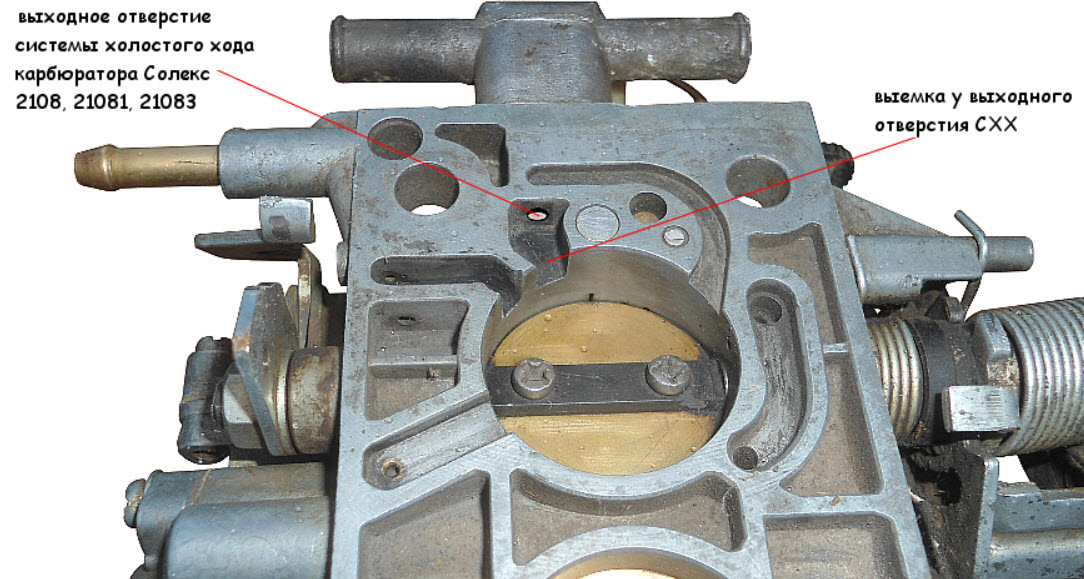

Система холостого хода обеспечивает приготовление смеси при закрытых дроссельных заслонках. Она отключается экономайзером принудительного холостого хода, когда двигатель выходит на высокие обороты, и снова включается, когда частота оборотов снижается.

При старте сначала включается система запуска холодного двигателя, которая обеспечивает подачу обогащенной смеси.

Принцип работы карбюраторного двигателя

Принцип действия карбюраторного двигателя относительно простой и складывается из четырех тактов, которые совпадают с движением вверх и вниз в последовательности один за одним:

Первый такт — впуск; клапан впуска отворяется и в цилиндр доставляется новая смесь от системы питания.
Второй такт — сжатие; поршень сдавливает горючую смесь в камере сгорания. Все клапаны прикрыты.
Третий такт — расширение; происходит возгорание сдавленной горючей смеси от свечи зажигания. Смесь сжигается достаточно быстро при неизменном объеме, который соответствует объему самой камеры сжатия. Это основная характерность работы карбюраторного двигателя. При перегорании формируются газы, которые двигают поршень книзу и передают движение коленвалу.
Четвертый такт — впрыск; коленвал вращается и выбрасывает из цилиндра отработанные газы через приоткрытый клапан выпуска.

На этом один рабочий цикл карбюраторного двигателя заканчивается.

При первом такте клапан впуска уже в открытом виде при подходе поршня и благодаря высокой скорости движения поршня рабочая смесь продвигается к цилиндру и еще какое-то время при поднятии поршня во втором такте.

Искра поджигает рабочую смесь до того, как в цилиндре образуется высокое давление. В четвертом такте клапан выпускает отработанные испарения, чем очищает цилиндр еще до подхода поршня. Однако выход газов не прекращается даже после подхода поршня. Затем происходит запуск новой порции рабочей смеси, которая опять проходит в цилиндр.

Отсюда следует, что в работе между первым и четвертым тактом единовременно открываются клапаны впуска и выпуска, то есть происходит перекрытие клапанов. За момент перекрытия цилиндр очищается и в нем происходит разрежение, которое помогает выгоднее заполнить цилиндр горючей смесью при первом такте.

В таком двигателе происходит наружное образование рабочей смеси с ее сжатием и вынужденным поджиганием. На сегодняшний день как топливо чаще используется бензин, но они могут отлично выполнять свою работу и на газу.

Также популярны дизельные двигатели, где поджигание происходит от сжатия, их принцип работы зависит от нагревания газа при сжатии. Когда сжатие повышается, температура также поднимается. В это время в камеру сгорания через форсунку происходит впрыск топлива, которое поджигается и от полученных газов поршень передвигается. Сгорание топлива происходит после начала движения поршня.

Выше указан принцип работы одноцилиндрового двигателя, но он не способен создать условия непрерывного вращения с одинаковой скоростью. Расширенные газы оказывают действие на коленвал для его 1/4 части оборота, оставшиеся ¾ оборота движения поршня происходят по инерции.

Устройство карбюратора

До сегодняшних дней к нам добрались в основном поплавковые модели – самые последние и максимально усовершенствованные. Так что на большинстве автомобилей можно встретить именно их.

Устройство поплавкового карбюратора: 1 — регулировочный винт пускового устройства; 2 — штифт рычага 24, входящий в паз рычага 3; 3 — рычаг управления воздушной заслонкой; 4 — винт крепления тяги привода воздушной заслонки; 5 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 6 — рычаг дроссельной заслонки первой камеры; 7 — ось дроссельной заслонки первой камеры; 8 — рычаг привода дроссельной заслонки второй камеры; 9 — регулировочный винт количества смеси холостого хода; 10 — ось дроссельной заслонки второй камеры; 11 — рычаг дроссельной заслонки второй камеры; 12 — патрубок отсоса картерных газов в задроссельное пространство карбюратора; 13 — дроссельная заслонка второй камеры; 14 — выходные отверстия переходной системы второй камеры; 15 — корпус дроссельных заслонок; 16 — распылитель главной дозирующей системы второй камеры; 17 — малый диффузор; 18 — корпус топливного жиклера переходной системы второй камеры; 19 — распылитель ускорительного насоса; 20 — патрубок подачи топлива в карбюратор; 21 — распылитель эконостата; 22 — воздушная заслонка; 23 — шток пускового устройства; 24 — рычаг воздушной заслонки; 25 — крышка пускового устройства; 26 — штифт рычага 24, действующий от штока 23 пускового устройства; 27 — ось воздушной заслонки; 28 — крышка карбюратора; 29 — трубка с топливным жиклером эконостата; 30 — топливный фильтр; 31 — игольчатый клапан; 32 — эмульсионная трубка второй камеры; 33 — поплавок; 34 — главный топливный жиклер второй камеры; 35 — перепускной жиклер ускорительного насоса; 36 — рычаг привода дроссельных заслонок; 37 — рычаг привода ускорительного насоса; 38 — диафрагма ускорительного насоса; 39 — регулировочный винт качества (состава) смеси холостого хода; 40 — патрубок забора разрежения вакуумного регулятора опережения зажигания. 41 — корпус карбюраторов. 42 — электромагнитный запорный клапан; 43 — регулировочный винт добавочного воздуха заводской подрегулировки системы холостого хода; 44 — диафрагма пускового устройства.

Поплавковый карбюратор состоит из множества элементов.

Поплавковая камера, которая отвечает за поддержание определенного уровня топлива.
Поплавок с запорной иглой, предназначенный для автоматического дозирования уровня топлива в поплавковой камере.
Смесительная камера, в которой происходит основное смешивание распыленного (мелкодисперсного) топлива и воздуха
Диффузор – суженный участок, проходя через который воздушный поток ускоряет свое движение.
Распылитель с жиклером, соединяющий поплавковую и смесительную камеры, через который проходит топливо прямо к диффузору.
Дроссельная заслонка – регулирует поток смеси, поступающий в цилиндры.
Воздушная заслонка – регулирует поток воздуха, поступающий в карбюратор. Благодаря ей можно сделать смесь «бедной», нормальной или «обогащенной».
Из схемы видно, что нормальная смесь — это когда воздуха в примерно в 15 раз больше чем топлива. При таких условиях будет полное сгорание бензина и максимальная мощность.
Система холостого хода – подает топливо в обход смесительной камеры, когда дроссельная заслонка полностью закрыта. По специальным каналам бензин и воздух проходят в задроссельное пространство.
Экономайзеры и эконостаты – устройства для дополнительной подачи топлива, когда двигатель работает на максимальных нагрузках. При этом экономайзеры имеют принудительное управление, а эконостаты работают от разрежения воздуха.
Подсос топлива – система принудительного обогащения топливной смеси. Потянув за рычаг, водитель приоткрывал дроссельную заслонку, в результате чего воздух интенсивней проходил через смесительную камеру и забирал большее количество топлива. Получается обогащенная смесь, удобная для запуска холодного двигателя.

Достоинства и недостатки тюнинга

Карбюратор Солекс собирается из стандартных деталей и узлов от различных производителей и не подлежит индивидуальной подгонке. Но литой корпус, выполненный из алюминиевого сплава, диффузоры, жиклёры заслонки, а также крепеж имеют необработанные заусенцы, выступы, шероховатости. Задача тюнинга – убрать все препятствия на пути движения воздушно-топливной смеси посредством шлифовки, полировки каналов и деталей, с которыми соприкасается топливный поток, а также доработки диффузоров и подгонки жиклеров в соответствии с индивидуальными требованиями автолюбителя.

Для выполнения указанных работ необходимо демонтировать карбюратор с впускного коллектора двигателя и снять крышку. Следует добиться полного совмещения всех отверстий прилегающих друг к другу съемных частей. Это делается при помощи шабера или напильника.

Нужно снять воздушную заслонку и заменить винты ее крепления с круглой шляпкой на винты с плоской шляпкой. Затем немного рассверлить отверстия, чтобы «утопить» выступающие части креплений. Это позволит уменьшить гидродинамическое сопротивление при прохождении воздушно-топливной смеси. Целесообразно поменять игольчатый клапан на клапан с резиновым наконечником для предотвращения переливания бензина.

Все диффузоры карбюратора необходимо отполировать, спилить технологические отливы на мостиках и придать им более обтекаемую форму. Скорость потока топливной смеси в смесительной камере достигает 120 метров в секунду, и любые шероховатости будут затруднять поступление воздуха.

Тюнинг карбюратора не только влияет на приёмистость мотора, увеличивает его мощность, но и значительно повышает расход топлива. Прежде чем собрать механизм после доработки, рекомендуется промыть все его детали специальной жидкостью для очистки карбюратора, а затем продуть сжатым воздухом отверстия.

Карбюратор Солекс – одна из лучших инженерных разработок, успешно эксплуатирующихся на российских внедорожниках Нива. Карбюраторные двигатели ремонтопригодны, просты в обслуживании и надежны. Проведение тюнинга позволяет добиться значительного улучшения работы двигателя и повысить его экономичность.

Карбюратор Солекс 21073: свойства, регулировка

Системы питания современных автомобилей с каждым годом становятся все более сложными, но обычной, доступный и надежный карбюратор еще длительно будет служить обладателям старенькых авто. На данный момент карбюраторные авто уже издавна не выпускаются. Но от этого не отпадает необходимость обслуживания таких машин. К примеру, карбюратор Солекс 21073 производства Димитровского автоагрегатного завода все еще делается и удачно работает в системах питания движков традиционных моделей ВАЗ, также переднеприводных ВАЗ 2108, 2109. Также его можно повстречать на ранешних моделях десятого семейства.

Невзирая на простоту, данный элемент пользуется спросом и популярностью посреди автовладельцев. Не только лишь на Ниву устанавливали Солекс 21073. Отзывы о нем положительные, а означает, необходимо выяснить о нем подробнее и научится его настраивать.

Детали системы карбюратора

Детали, которые заставляют работать карбюраторную систему:

Поплавок карбюратора
Винт холостого хода карбюратора
Топливные цепи карбюратора
Дроссель карбюратора
Электромагнитный клапан отсечки топлива карбюратора

Поплавок карбюратора

Часть карбюратора, которая удерживает топливо на определенном уровне в топливной камере, называется поплавком. Как только уровень бензина достигнет верхнего предела, буй, плавающий на бензине, переместится вверх, сократит подачу топлива и определит уровень топлива. По мере того, как топливо уменьшается, поплавок опускается и позволяет топливу попасть в камеру.

Винт холостого хода карбюратора

Это часть, которая поддерживает работу двигателя на холостом ходу. Это винт, который регулирует минимальное открытие дроссельной заслонки, действуя как стопор, чтобы обеспечить необходимую бензиново-воздушную смесь, когда двигатель работает на холостом ходу. По мере увеличения значения этого ограничителя обороты холостого хода будут увеличиваться. По этой причине в карбюраторных автомобилях регулировка холостого хода выполняется вручную. Поскольку скорость холостого хода изменится после внесения изменений в систему, ее необходимо снова отрегулировать. Регулировку следует производить, следя за частотой вращения холостого хода при работающем двигателе.

Топливные цепи карбюратора

Эти схемы описаны для карбюраторов с одной горловиной. В карбюраторах с несколькими горловинами горловины работают в разное время и выполняют те же функции, что и эти цепи.

Контур холостого хода: это контур карбюратора, используемый на холостом ходу двигателя, как описано выше в разделе регулировочного винта. Когда двигатель работает на холостом ходу, топливно-воздушная смесь поступает в двигатель по этому контуру. Цепь высокой скорости: это главная цепь карбюратора. Этот контур необходим при всех открытиях дроссельной заслонки выше холостого хода. При нажатии педали акселератора по этому контуру в двигатель подается топливовоздушная смесь.Цепь питания: это цепь, которая начинает работать после открытия дроссельной заслонки на 75 процентов. Обеспечивает максимальную мощность.Контур разрыва: это контур, который обеспечивает потребность двигателя в топливе при резких ускорениях. Контур рывка, расположенный на горловине карбюратора, распыляет бензин при резком нажатии на газ. Таким образом, глухота, которая возникает в двигателе, будет уменьшена, а время реакции двигателя сократится.Цепь дросселя: как будет объяснено ниже, это цепь, которая позволяет двигателю работать в холодную погоду.

дроссель карбюратора

В карбюраторе помимо дроссельной заслонки есть еще и дроссельная заслонка. Дроссельная заслонка расположена на карбюраторе на входе в горловину. Если в холодную погоду затянуть требуемый дроссель, дроссельная заслонка закроется, и приток воздуха несколько уменьшится. Другими словами, богатая смесь позволит двигателю легко заводиться в холодную погоду, а рычаг воздушной заслонки будет восстановлен после прогрева двигателя. Подводя итог, можно сказать, что воздушная заслонка уменьшает количество воздуха, подаваемого в двигатель.

Электромагнитный клапан отсечки топлива карбюратора

Когда зажигание выключено, топливо, поступающее в цепь холостого хода, прекращается, и двигатель останавливается, потому что в двигателе прекращается подача топлива. Поскольку при включении зажигания электромагнитный клапан находится под напряжением, он переходит в открытое положение, и двигатель может работать на холостом ходу. В случае неисправности электромагнитного клапана бензин не будет поступать в двигатель. Если топливный бак карбюратора полон, но двигатель по-прежнему не получает топлива, можно заподозрить неисправность электромагнитного клапана.

Принцип работы

Топливо подается в поплавковую камеру, куда также поступает и воздух. Оба вещества поступают через специальные жиклеры. Происходит смесь данной массы. Далее топливная смесь, проходя сквозь диффузоры, поступает в мотор. Привод дроссельных заслонок приводится в действие благодаря механическому усилию на педаль газа. В своей конструкции карбюратор предусматривает регулировку качества и количества топливовоздушной смеси.

Регулировка карбюраторов СОЛЕКС

Процесс настройки включает в себя несколько составляющих.

Корректировку уровня топлива производим в следующей последовательности:

прогревание двигателя на протяжении 5 минут
глушение двигателя
съём шланга подачи бензина
откручивание винтов крепления крышки
отсоединение тросов подсоса
горизонтальное поднятие крышки
измерение расстояний от поверхности топлива до крышки. Нормативные значения составляют 24,0+1,0 мм. Если размеры иные — проводится корректировка с помощью поджимания язычков поплавков.
сборка карбюратора в обратном порядке.

Настройка холостого хода проводится в таком порядке:

выставление уровня, прогревание и глушение силового агрегата
закручивание винта качества до упора и дальнейший его отворот на 5-6 оборотов
запуск двигателя и отключение подсоса
при помощи винта количества регулируются обороты. Оптимальное количество оборотов для стабильной работы мотора составляет от 500 до 1200 об/мин.
закручиваем винт качества до появления нестабильной работы двигателя
откручиваем винт качества до возвращения устойчивой работы агрегата.

При осуществлении калибровки карбюратора могут возникнуть определенные проблемы, которые укажут на наличие определенных неисправностей автомобиля.

Ситуация, при которой двигатель не реагирует на различные действия с винтом регулирования количества топлива, свидетельствует о том, что в канал холостого хода поступает слишком много бензина. Причинами могут выступать:

несоответствие размеров жиклера холостого хода
неправильная установка электромагнитного клапана
искажение посадочного мета жиклера или самого жиклера холостого хода

Нестабильная работа в режиме холостого хода может указывать на следующие неисправности:

неправильная работа экономайзера принудительного холостого хода
загрязнение деталей карбюратора
несоответствие уровня топлива.

Решением данной проблемы является выполнение одного из ниже предложенных действий:

обнаружение и устранение проблемы
откручивание винта качества до установки стабильного режима работы и стабилизации числа оборотов коленчатого вала, далее доводка числа оборотов да 850 при помощи винта количества.

Чистка карбюратора СОЛЕКС

Необходимость в чистке карбюратора возникает при неустойчивом холостом ходе, при повышении количества потребляемого автомобилем топлива и пр. Положительного эффекта в устранении поломок можно добиться с помощью безразборной прочистки. Для этого необходимо провести следующие действия:

Регулировка и чистка карбюратора Солекс.

приобретение аэрозоля-очистителя карбюратора
снятие корпуса воздушного фильтра двигателя
выворачивание электромагнитного клапана карбюратора
обработка первой и второй камер карбюратора, отверстий каналов воздушных жиклеров главных дозирующих систем
распыление чистящей жидкости в отверстие от электромагнитного клапана
распыление аэрозоля ту сторону карбюратора, на которой размещены рычаг привода воздушной заслонки, привод дроссельной заслонки первой камеры и пр
ожидание 2-3 минут
запуск двигателя и вытягивание рычага подсоса
в процессе работы двигателя на повышенных оборотах обрабатываем аэрозолем обе камеры карбюратора, в отверстия воздушных каналов главных дозирующих систем и отверстие электромагнитного клапана
для достижения максимального эффекта повторяем весь процесс несколько раз.

История создания карбюраторов

Первый карбюратор был создан в 1895 году. Основателем идеи, а также сборщиком и испытателем работы карбюратора считается немец Вильгельм Мэйбах. Примечательно, что он нигде не учился, а является самоучкой-техником.

С тех пор карбюраторные двигатели претерпели значительные изменения, однако суть их работы осталась прежней. Главным же отличием современных карбюраторов от первых моделей является способ образования топливовоздушной смеси — в старых образцах бензин просто испарялся, а сейчас имеет место распыление топлива в воздухе.

В 1925 году немецкая компания Bosch первой в мире запускает массовое производство карбюраторных двигателей. Они уже оснащены топливным насосом высокого давления и системой впрыска бензина засчёт использования форсунок. Благодаря новому принципу оснащения транспортных средств удалось стабилизировать работу машин и сделать их более безопасными.

Внедрение ТНВД и форсуночной системы впрыска в силовые агрегаты послужило толчком к разработке нового типа моторов, которые могли бы потреблять дизельное топливо. Уже в 1935 году с конвейера завода «Мерседес» вышел первый легковой автомобиль с дизельным силовым агрегатом.

После выпуска дизельных автомобилей удалось разработать новые типы карбюраторов, которые увеличивали мощность бензиновых моторов. Эти новые модели оборудовались впускным коллектором. Дальнейшие разработки в области прибавления мощностных характеристик карбюраторам позволили создать двигатель с непосредственным впрыском топлива, который обладал высоким крутящим моментом. Автомобили с таким типом карбюратора массово начали выпускаться в середине 1940 годов.

В 1965 году компания Bosch снова покоряет мировой автопром благодаря проектированию новых карбюраторов с системой распределённого впрыска. Эта система удешевила стоимость всей конструкции, так как вместо массивного и дорогого ТНВД можно было использовать обычный электронасос.

В 1994 году другая компания — Mitsubishi Motors — начинает внедрять в производство карбюраторных автомобилей систему непосредственного впрыска. Новые силовые агрегаты заметно сокращают количество потребляемого топлива, к тому же при одинаковом объёме камер сгорания такие моторы обеспечивают максимальный крутящий момент. Карбюраторы с непосредственным впрыском выделяют меньше испарений в окружающую среду.

Сегодня разные производители используют карбюраторы как с непосредственным, так и распределённым впрыском. Однако развитие карбюраторных силовых агрегатов продолжается.
