Проверяем стартер с помощью отвертки и вольтметра

Зачем нужен стартер и особенности его конструкции

Стартер (от анг. слова start – начинать) – обязательный агрегат для запуска двигателя, который принудительно вращает маховик коленвала до необходимых для самостоятельной работы оборотов.

Он является 4-х полюсным электромотором постоянного тока, берущим энергию от аккумулятора. Стартер необходим для запуска двигателя любого автотранспорта и получает питание от АКБ при поворачивании ключа в замке зажигания.

Основные компоненты стартера:

корпус – деталь из стали в форме цилиндра, в которой располагается обмотка и сердечники;
якорь – имеет форму оси и сделан из высокопрочной стали, в нем закреплены коллекторные пластины и обмотка;
втягивающее реле, подающее питание на стартер при повороте ключа в замке зажигания и выталкивающее бендикс;
щетки и щеткодержатели – подают необходимое напряжение на коллекторный узел якоря, повышая мощность мотора при раскручивании ДВС;
приводная шестеренка и бендикс (обгонная муфта).

Несмотря на огромный ассортимент электромоторов, существует всего два их вида, отличающихся наличием редуктора.

Самым современным вариантом электромагнитного мотора является редукторный, к главным преимуществам которого можно отнести возможность его работы даже при невысоком заряде аккумуляторной батареи и наличие постоянных магнитов, уменьшающих проблемы с обмоткой.

Главными недостатками такого агрегата являются низкая прочность шестерни и невозможность ремонта, что приводит в случае поломки к дорогостоящей покупке.

Стартеры, не содержащие в своей конструкции редуктора, прямо воздействуют на вращающую шестеренку.

Основными достоинствами такой разновидности стартера являются:

одновременное зацепления маховика с шестеренкой, позволяющее максимально быстро запустить ДВС;
прочность и продолжительная эксплуатация;
возможность самостоятельного устранения поломок и наличие необходимых запчастей практически в любом автомагазине;
практически не зависит от влияния электрического тока, что уменьшает возможность поломок.

К минусам безредукторных стартеров относятся:

трудности с запуском в большие морозы;
значительная масса агрегата;
высокие энергозатраты, приводящие в ряде случаев (при наличии неисправностей в системе запуска или иных узлах) к сильному разряду АКБ и невозможности запуска ДВС без подзарядки;
достаточно высокие цены на запчасти.

Немного теории: что такое электростартер

Стартер автомобиля – это компактный электродвигатель постоянного тока, коллекторного типа, на валу которого стоит шестерня, совпадающая по профилю с зубьями на маховике. На корпус этого электромотора прикручено тяговое реле (соленоид), сердечник которого в момент поворота ключа толкает шестерню в зацепление с маховиком и одновременно – смыкает контактную пластину – делает «мостик» для питания обмоток.

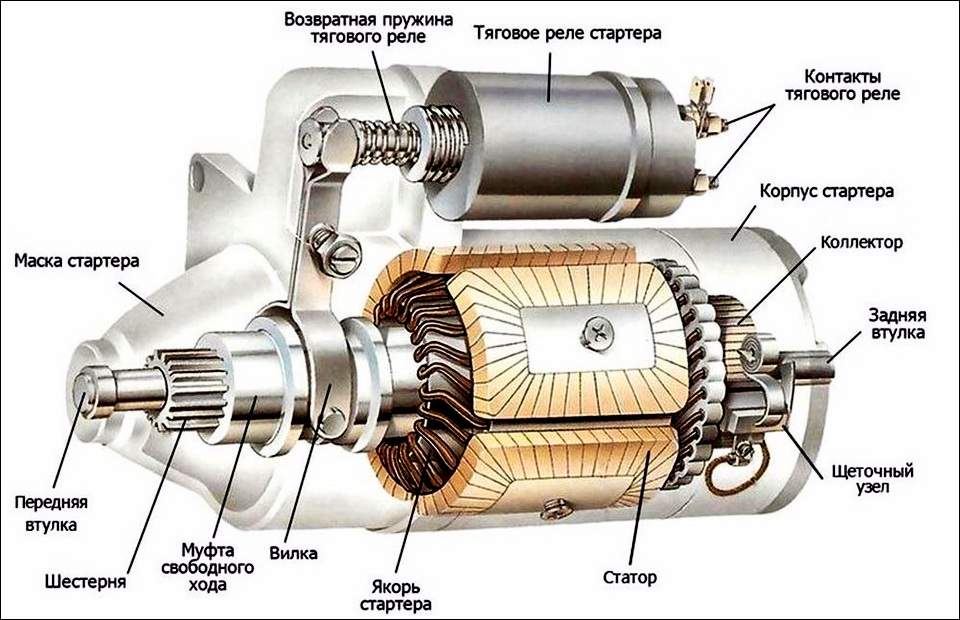

Устройство стартера

Ротору остается только приложить усилие, провернуть маховик и запустить двигатель. Прилагается усилие обычно через понижающий редуктор, поскольку штатная скорость вращения моторчика – высокая. Пока пусковой механизм будет крутиться, шестерня бендикса будет прижиматься к маховику. Чтобы двигатель не начал после запуска вращать сам стартер, эту шестерню посадили на обгонную муфту, которая размыкает зацепление, когда скорость маховика станет больше скорости шестерни. В зацепление бендикс приводится «вилкой-рычагом», которую качает сердечник «тягового». Как только происходит запуск ДВС, и ключ возвращается в предыдущее положение — ток в обмотке реле — пропадает, шестерня возвращается под корпус, оставаясь там зафиксированной.

Проверка якоря стартера.

Проверка якоря

на межвитковое замыкание. На видео показано, как в полевых условиях отремонтировать гидрокооректор фары. Сразу оговоримся: прибор у нас самодельный, так как в России подоб.

В том случае, если в работе узла произошло межвитковое замыкание, такую проблему можно определить при помощи специального девайса. Он так и называется — ППЯ — прибор для проверки якоря. Как показывает практика, зачастую замыкание обусловлено использованием погнутых или мятых проводов либо наличием токопроводящих частиц между ними. Не знаете, как проверить якорь стартера в домашних условиях? Нет ничего проще. Используйте ппя или другие приспособления для проверки. Если это так, то необходимо исправить все проблемы (выровнять провода и зачистить их от мусора), после чего сверху нанести слой лака, это позволит защитить устройство. Если данный метод не помог вам найти неисправность, вы можете перемотать якорь самостоятельно.

Что касается короткого замыкания, то обычно оно отражается и на функционировании коллектора. Как заряжать гелевый аккумулятор для скутера и в домашних условиях как внутри. Впоследствии это может привести к перегоранию пластин, в результате чего данный элемент может полностью разрушиться. Если вам придется паять, то помните о том, что перед пайкой рабочие поверхности необходимо тщательно зачистить, для этого можно использовать бормашину. С помощью этого устройства можно произвести хорошую зачистку контактов, а также подводящих проводов. покажу вам как заменить автомобильный шрус самому в домашних условиях. Стартера в условиях и как проверить якорь в домашних условиях» как. Я не мастер, но надеюсь мое видео кому-то да поможет. Когда проводка будет вмонтирована обратно в так называемые петушки, с помощью прибора для диагностики якоря его нужно будет проверить

Определение признаков неисправного стартера

Неисправности стартера могут проявляться по-разному в зависимости от проблемы. Однако, вот несколько признаков, которые могут указывать на неисправность стартера:

Слабый или неустойчивый вращающий момент: если при попытке запуска двигателя стартер слабо вращается или начинает вращаться, но затем останавливается, это может указывать на неисправность стартера.
Продолжительный шум: если при попытке запуска двигателя слышен продолжительный, металлический шум, это может свидетельствовать о неисправности стартера.
Щелчок при попытке запуска: если вы слышите один щелчок при попытке запустить двигатель, это может указывать на проблему с электрической цепью стартера.
Полное отсутствие реакции на попытку запуска: если при попытке запустить двигатель ничего не происходит, не слышен звук, и не происходит никакой реакции, это может быть признаком неисправности стартера.
Поврежденный корпус стартера: если корпус стартера поврежден, например, имеются трещины или повреждения, это может привести к неисправности стартера.

Возможные неполадки

Потом ко второму проводу нужно присоединить проводник сечением 2-4 мм2, а его уже к плюсовой клемме аккумулятора. Если генератор никак не среагирует, возможно следующее:

перегорела катушка втягивающего реле;
износились щетки генератора;
поломка контактов коллектора;
разрыв обмотки якоря;
нарушено соединение на тонком проводнике;
нарушен контакт корпуса двигателя автомашины с землей.

Обрыв и отсутствие контакта можно проверить мультиметром в режиме прозвона сопротивления. Показание бесконечности свидетельствует об обрыве.

Мультиметр перевести в режим омметра и проверить реле на обрыв и на замыкание (сопротивление обмотки). Измерение производится между проводником и корпусом. Показания должны лежать в пределах 3-20 Ом, зависит от типа стартера.

Если ничего не помогло, тогда надо снять стартер и продолжить диагностику в снятом состоянии.

Основные неисправности болгарки и их причины

По статистике, большинство случаев выхода из строя УШМ связаны с электрической частью аппарата. Некоторые поломки могут быть незначительными, что позволяет провести ремонт болгарки своими руками. Но, например, при перегорании обмоток двигателя ремонт угловой шлифовальной машины может произвести только специалист.

Болгарка не включается

Причины того, что УШМ не включается, могут быть следующие:

неисправна электрическая вилка;
неисправен электрический кабель;
сломалась кнопка запуска;
нарушен контакт между кабелем питания и кнопкой;
обрыв контактного провода электрощетки;
сильный износ электрощеток;
выход из строя обмоток ротора или статора.

УШМ не развивает обороты

Причины того, что угловая шлифмашина не набирает обороты, могут быть разные.

Поломка блока регулировки оборотов. Для проверки этой версии необходимо подключить двигатель аппарата напрямую, минуя регулятор, и проверить работу устройства.
Неисправность электрического кабеля вследствие постоянных перегибов или механического повреждения. Из-за этого поврежденный провод начинает греться под нагрузкой, а обороты двигателя падать.
Загрязнение коллектора пылью. Необходимо удалить загрязнения спиртом.

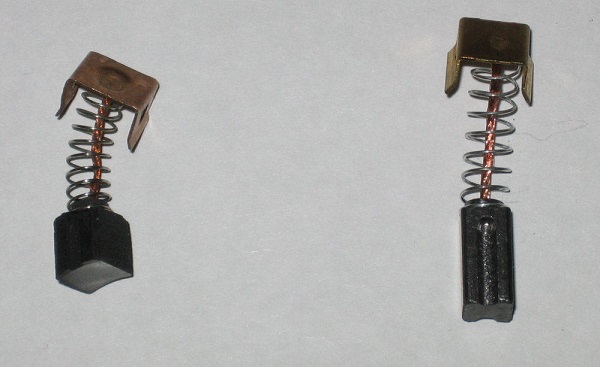

Проблемы с щетками. Они могут износиться или иметь короткий контактный провод, как показано на следующем фото.

Щетка хотя наполовину и стерлась, но является вполне работоспособной. При этом короткий контактный провод не дает пружине прижать электрод к коллектору. Данная ситуация также может быть причиной того, почему УШМ перестала работать в нормальном режиме.

Электродвигатель греется

Причины того, что греется болгарка, могут быть следующие.

Неправильный режим работы аппарата. В результате перегрузок электродвигатель может сильно нагреваться, что часто ведет к перегоранию обмоток.
Разрушение подшипников, расположенных на якоре. В результате ротор цепляется за статор, работа двигателя затрудняется, и обмотки перегреваются. Проблема решается заменой подшипников.
Засорение вентиляционных каналов, через которые поступает воздух для охлаждения двигателя. Необходимо очистить вентиляционные отверстия от пыли.
Поломка крыльчатки, служащей для охлаждения двигателя. Установлена она на роторе, на противоположной по отношению к коллектору стороне. Если крыльчатка сломана, ее необходимо заменить на новую.
Межвитковые замыкания обмоток статора и ротора. Потребуется перемотка катушек или замена данных деталей на новые.

Болгарка искрит

Если вы заметили сильное искрение при включении углошлифовальной машины в том месте, где находится коллектор, то причины данной неприятности могут быть следующие.

Повреждение обмотки якоря: обрыв одной или нескольких секций обмотки, межвитковое замыкание. При таких поломках появляется повышенный шум, падают обороты двигателя и горят щетки.
Нарушился контакт между коллекторными пластинами и обмоткой.
Слабый прижим щеток. При длительных режимах болгарки пружины перегреваются и могут “отжигаться”, теряя при этом упругость.
Разбалансировка ротора двигателя.
Нарушение цилиндрической поверхности коллектора. Это иногда происходит после перемотки, если якорь не протачивается на токарном станке, а сразу устанавливается в аппарат. В таком случае можно также наблюдать, что чрезмерно искрят щетки.
Между ламелями коллектора нарушена изоляция. Также может быть засорение пазов продорожки графитом или пробой между ламелями.
Износ подшипников, вызывающий биение ротора, также приводит к тому, что сильно искрят щетки.
Нарушение геометрии вала якоря. Обычно это случается при неаккуратной разборке электродвигателя, когда вал гнется.
Установлены графитовые щетки не той марки. Щетки подбираются, исходя из ожидаемых оборотов и напряжения.
Поднятие одной или нескольких ламелей приводит к тому, что быстро сгорают щетки. Случается это по причине перегрева двигателя при длительной работе. В результате стекломасса, служащая основой коллектора, размягчается, и ламели начинают подниматься. Из-за того, что ламели подняты, щетки стираются очень быстро.

Симптомы выхода из строя стартера

при повороте ключа зажигания не слышно характерного звука и машина не заводится;
звук работы пускового прибора слышен, но двигатель не стартует;
в звуке работающего стартера слышен скрежет, двигатель заводится нестабильно;
при повороте ключа слышен щелчок в реле, но вал двигателя не крутиться;
пусковое устройство не отключается.

Эти симптомы не обязательно указывают на неисправность стартера, они могут быть вызваны неполадками в бортовой сети, поломкой двигателя, замка зажигания или другими причинами. Поэтому необходима тщательная предварительная диагностика.

Самостоятельная диагностика

Частая причина отказа стартера заводить автомобиль заключается в отсутствии контакта в проводке между клеммами и аккумулятором или в слабом заряде батареи. Замерьте напряжение обычным тестером на клеммах Delco Remy во время старта двигателя. Исправный аккумулятор должен подводить напряжение 13-14.6 вольта.

Внешний вид пускового Delco Remy

Если напряжение бортовой сети просаживается, то, возможно, что неисправен генератор. Проверить работоспособность генератора несложно. Если автомобиль заводится, включите зажигание и отключите минусовую клемму от батареи. Если двигатель не глохнет, то значит, генератор Delco Remy работает. Генератор предназначен для зарядки аккумулятора во время работы двигателя и генерирования электроэнергии для обеспечения электрической системы автомобиля.

Также, если вы самостоятельно, без приборов и стенда, тестируете Delco Remy на автомобиле, обратите внимание на мощность света фар, освещения в салоне, громкость звука сигнала. Визуально и на слух вы можете определить снижение мощности этих приборов

В этом случае ищите неисправность в генераторе или аккумуляторе.

Если стартер запускается, но слышен сильный скрежет, то, скорее всего, сработались зубья бендикса. Его будет необходимо заменить. Для того чтобы убедиться в неисправности бендикса Delco Remy, необходимо демонтировать его и проверить визуально зубья шестерни.

Выход из строя втягивающего реле Delco Remy обычно характеризуется двумя симптомами: либо ротор не крутится, либо не отключается. В этом случае понадобится замена или ремонт втягивающего реле стартера

Ремонт стартера и его комплектующих

Не смотря на казалось бы сложную работу, диагностировать и отремонтировать стартер своими руками можно достаточно быстро. Перед ремонтом убедитесь в том, что не исправен сам стартер, для этого можете попробовать замкнуть его контакты напрямую.

Пошаговый процесс ремонта втягивающего реле

После того как стартер в комплекте с реле снят, можно приступать непосредственно к его разбору:

В первую очередь откручиваем два болта TORX T20, с внешней стороны втягивающего реле.
Далее ключом на 13 отворачиваем одну гайку уже с внутренней стороны.
Затем уже разъединяем корпус стартера, открутив два болта на 10.
Таким образом детали уже не будет ничего держать и их можно разъединять.
Сначала будем диагностировать неполадки у втягивающего реле, для этого при помощи отвёрток с плоским жалом, развальцовываем его корпус.
На эту операцию у вас может уйти достаточно много времени.
Когда крышка поддалась, для полного снятия будут мешать два наконечника обмотки. Чтобы они не мешались отпаиваем их.

Распространённой причиной неисправности на втягивающем реле приходятся пригоревшие контакты.

Если подобное обнаружилось, то необходимо эти контакты снять и зачистить.
Для этого раскусываем шайбы на болтах, достаём их, и зачищаем при помощи напильника или грубой наждачной бумагой.
Такую же работу проделываем и с планкой пружины.
Финальным этапом в ремонте втягивающего реле будет его сборка, крепёж новых шайб и последующая обработка развальцованных краёв при помощи термоклея или герметика.

Пошаговый процесс ремонта самого стартера

Когда неисправности втягивающего реле устранены, можно приступать у ремонту стартера.

В первую очередь берем ротор с коллектором, в сборе с планетарным редуктором и бендиксом.
Смотрим на состояние самого бендикса и если на его лопастях имеются задиры, то меняем его.

Для того, чтобы поменять бендикс необходимо при помощи небольшой трубы или торцевой головки сбить стопорное кольцо вниз.

После, снимаем внутреннее стопорное кольцо и извлекаем сам бендикс.

Меняем этот элемент в обратном порядке

Обратите внимание на щёточный узел стартера, если щётки его изношены и имеют повреждения, то его необходимо также заменить

Выбор и покупка подходящего нового стартера

Выбор и покупка нового стартера может показаться сложной задачей, но если вы знаете, на что обратить внимание, то это не так уж и сложно. Вот несколько шагов, которые помогут вам сделать правильный выбор:

Вот несколько шагов, которые помогут вам сделать правильный выбор:

Определите марку и модель вашего автомобиля. Это поможет вам найти правильный стартер для вашего автомобиля.
Определите тип стартера, который вам нужен. Существует несколько различных типов стартеров, включая инерционные, прямой привод и прямой привод с редуктором. Выбор зависит от характеристик вашего автомобиля и его двигателя.
Проверьте компании-производителя стартера. Выбирайте компании, имеющие хорошую репутацию и высокое качество продукции.
Узнайте о гарантии и условиях возврата. Убедитесь, что вы понимаете условия гарантии и возможности возврата, чтобы не столкнуться с проблемами, если стартер не подойдет или работает не правильно.
Сравните цены и оцените бюджет

Существуют различные цены на стартеры, поэтому важно сравнить разные варианты и выбрать тот, который подходит к вашему бюджету.
Проверьте отзывы и рейтинги продукта. Чтение отзывов и рейтингов поможет вам оценить качество и надежность стартера.
Приобретайте у доверенных поставщиков

Покупка у доверенных поставщиков гарантирует качество и надежность приобретаемого стартера.

Выбор и покупка нового стартера может занять время, но если вы следуете этим шагам, то можете быть уверены, что купите качественный и подходящий стартер для вашего автомобиля.

Заклинило обгонную муфту

Если стартер издает звуки, но не крутит двигатель — для дальнейшей диагностики потребуется снять его с авто.

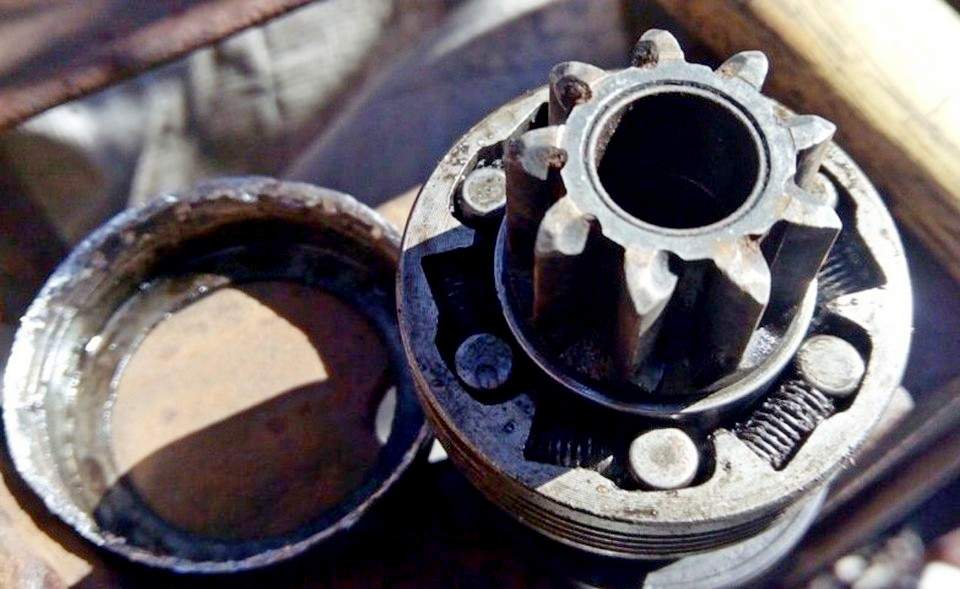

Обгонная муфта стартера

Проверить муфту можно проворотом шестерни вручную – в одну, и в другую сторону. Если она будет крутиться в обе стороны свободно – муфту нужно менять. Узел – полуоткрытый и находится достаточно низко, поэтому «собирает» на себя загрязнения. Для профилактики, нужно периодически прочищать его. Некоторые автовладельцы промывают муфту из распылителя, но этого нельзя делать, равно как смазывать ее консистентными смазками. Иначе деталь заклинит от налипших на шток загрязнений.

Снятие

Что ж, проверка показала, что нужно ремонтировать стартер. Потому первым делом его демонтируем.

Зафиксируйте машину в неподвижном состоянии, включив ручник и подставив стопоры под колеса.
Минусовую клемму от АКБ откиньте в сторону. Так вы лишите питания свой автомобиль.
Отключите разъем проводов от вывода втягивающего реле стартера.
Открутите крепежную гайку с контактного болта реле, снимите провод.
Если защита картера имеется, снимите ее. Тут просто откручиваются все болты.

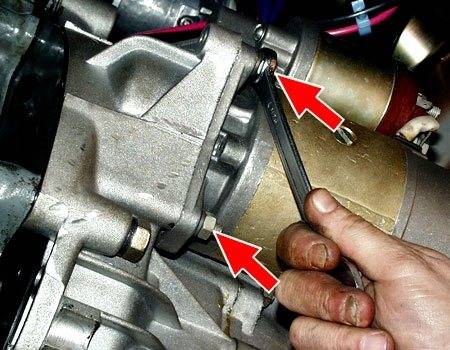

2 гайки фиксации стартера откручиваются снизу моторного отсека. А вот третья удобнее снимается изнутри подкапотного пространства.
Сняв крепежи и отключив проводку, можете смело доставать из картера сцепления ваш стартер.

Перед началом работ обязательно зачистите устройство от скопившейся грязи, чтобы она не попала внутрь конструкции и не свела все усилия по ремонту на нет.

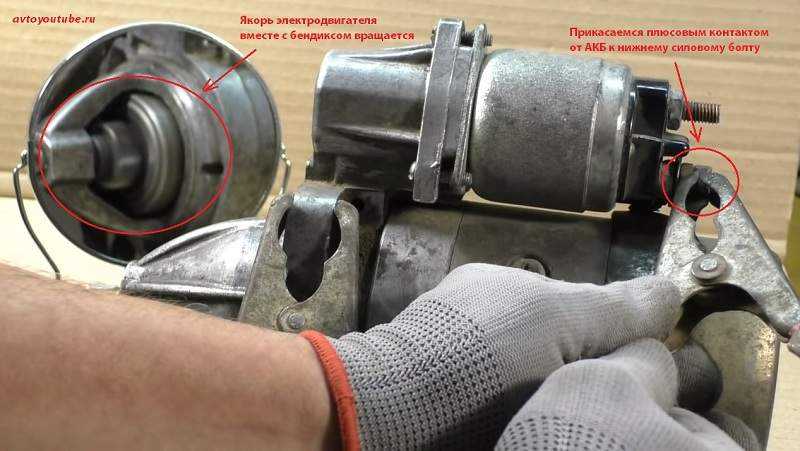

Проверка стартера с помощью аккумулятора

Прежде чем обращаться в автосервис, покупать новый агрегат или запчасти на него необходимо попробовать самостоятельно проверить его работоспособность. При должном подходе возможно самостоятельное выявление неполадок.

В первую очередь, при возникновении подозрений на сбои в работоспособности пускового устройства необходимо проверить контакты на клеммах АКБ и стартера, их прикрученность и наличие окисления, заряженность батареи, так как во многих случаях проблемой в запуске ДВС являются вышеперечисленные факторы.

Простым способом проверки на исправность электросети является замыкание отверткой клеммных болтов электродвигателя, перед этой процедурой необходимо поставить автомобиль на нейтральную скорость (или передвинуть рычаг селектора в режим паркинг или нейтраль).

Если стартер запустил двигатель, следует искать неисправность в электрической цепи. В противном случае следует снять агрегат, отсоединив все крепления от двигателя и сняв клеммы и другие провода.

Как проверить Бендикс

После снятия электродвигателя необходимо осмотреть бендикс (шестерня в самом конце), при наличии повышенного износа зубьев, трещин в нем – его следует заменить.

Бендикс должен проворачиваться только в одну сторону, в противном случае его придется заменить. Подключив агрегат к АКБ исправность бендикса вряд ли получиться диагностировать, так как он может крутиться, но с недостаточной для запуска ДВС силой.

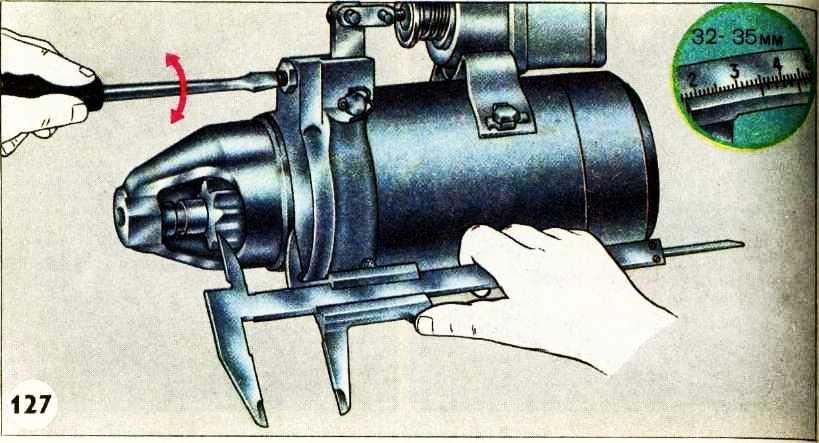

Как проверить Втягивающее реле

При повороте ключа зажигания должен раздаваться щелчок, свидетельствующий о втягивании якоря и зацеплении бендикса.

Перед проверкой исправности стартера необходимо жестко закрепить (или в тисках, предварительно его обмотав толстым слоем ткани, или при помощи сильного помощника, который будет удерживать агрегат), так как при его пуске может возникнуть очень сильный рывок.

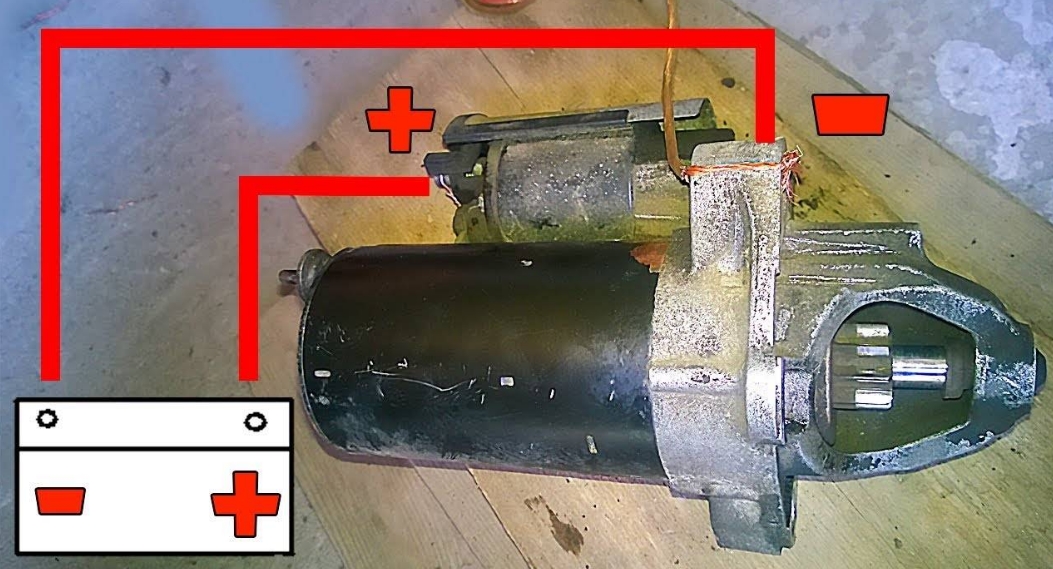

Необходимо подключить плюс от батареи к плюсу на стартера, а минус с АКБ – к корпусу агрегата. Если узел исправен, то должен быть быстрый и резкий щелчок и выдвинется бендикс и начнет крутиться.

При отсутствии щелчка и движения обгонной муфты необходимо заменить втягивающее реле. При отключении питания от АКБ бендикс должен втянуться.

Как проверить Якорь и Щётки

Для проверки щеток и якоря потребуется мультиметр или 12-ти вольтовая лампочка. Проверка лампочкой заключается в подключении ее контактов к массе и щеткодержателю при подключенном стартере к АКБ. Загорание лампочки сообщает о высоком износе щеток.

При проверке мультиметром проводится идентичное подключение контактов, только результаты замера сопротивления должны стремиться к бесконечности, в ином случае идет замыкание на массу.

Проверить якорь можно только разобрав электродвигатель. Помимо проведения визуального осмотра на наличие окисления, следов замыкания, повышенного износа, для проверки якоря потребуются специальный прибор ППЯ (прибор проверки якорей) – для проверки межвиткового замыкания.

Сложность диагностики неисправностей якоря, равно как и его ремонт, потребует обращения к профильным специалистам, но чтобы избежать лишних расходов необходимо проверить все остальные части агрегата.

Поиск неисправностей снятого генератора

Демонтаж стартера проводят следующим образом. Выключается зажигание. Отсоединяются провода от клемм аккумулятора. Затем снимается сам стартер.

Когда генератор снят, можно его спокойно проверить. Необходимо замкнуть минус аккумулятора и корпус генератора медным кабелем сечением 6-8 мм2, плюс батареи с коннектором реле. Генератор должен работать.

Если не вращается, значит, износились щетки, их надо поменять. Если непорядок с коллектором, то в этом случае проще заменить генератор. Может присутствовать обрыв обмотки якоря, что определяется замером сопротивления с помощью мультиметра. Если показал бесконечность, значит, есть обрыв.

Дальше надо проверить остальные движущиеся части генератора. С положительной клеммы аккумулятора напряжение подают на коннектор втягивающего реле.

При правильной работе слышен щелчок. Вилка должна толкнуть бендикс до самого конца. Вал стартера должен крутиться. Необходимо произвести многократный запуск генератора, убедиться, что все работает нормально.

Затем проверяется вал генератора на биения. Для замены щеток обычно требуется разборка генератора. Заодно проверяются все параметры обмоток на соответствие паспорту изделия.

При должном ремонте стартер поработает без отказов еще несколько лет. Длительность эксплуатации с зависит от соблюдения нескольких правил.

Во первых, пуск двигателя не должен превышать 15 секунд. При беспричинных сбоях при пуске или непонятных звуках нужно прекратить эксплуатацию до выяснения и устранения причин.

Необходимо контролировать состояние коннекторов на втягивающем реле. Нормально работающий стартер станет залогом спокойствия в пути.

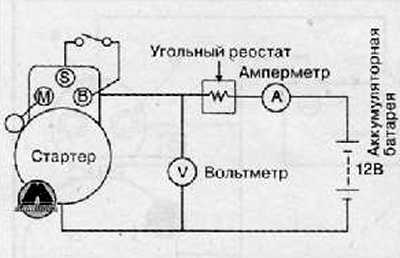

Диагностика стартера на стенде

Диагностировать исправность пускового устройства автомобиля, не разбирая, удобно на стенде. Сделать это своими руками не получится. Стартер необходимо демонтировать и принести в ближайший автосервис, оборудованный стендом для диагностики.

Обычно такие стенды являются универсальными устройствами, и могут проверить, как работоспособность стартера, так и генератора. Принцип их работы заключается в имитации работы электроприборов в реальных условиях и при разных нагрузках. В это время снимаются их электрические и механические показания. Стенды имеют универсальные крепления для установки разных моделей стартеров и генераторов, и позволяют измерять следующие параметры при полном торможении и на холостом ходу:

сила вращения (момент) двигателя;
сила потребления тока;
напряжение.

С помощью профессионального стенда можно проверить стартеры для грузовых и легковых автомобилей, левого и правого вращения. Также легко проверить на стенде и генератор, существует возможность запускать генератор в паре со стартером.

Один из вариантов стенда для проверки стартеров и генераторов.

Однако с помощью стенда проверяются в основном электрические параметры устройств. В результате испытаний вы получите технологическую карту электрических параметров, но не состояние износа механических узлов. Их проще проверить визуально. В то время как утечку в изоляции обмоток можно проверить только на специализированном стенде или с помощью специальных пробников или осциллографов.

Для пусковых приборов Delco Remy ток потребления в режиме полного торможения должен быть в районе 700 А, а тормозной момент не менее 5В. Если стенд оснащен измерителем температуры, то в рабочем состоянии стартер не должен нагреваться выше 30 градусов. Более высокая температура говорит о замыкании обмоток.

Основные неисправности

Принято считать, что главными неисправностями ротора являются:

Сработка шипов под втулки;
Межвитковое замыкание;
Замыкание на массу;
Ослабление коллекторных выходов.

Очевидно, что перечисленные выше сбои служат причиной дефекта самого пускового устройства. Соответственно, это приводит к проблемам с системой зажигания.

Как проверить стартер своими руками

Как правило, одна часть неисправностей легко решается опытными автовладельцами самостоятельно, а другая – с помощью специалистов.

В любом случае, как бы не проводилась наладка, нужны инструменты и кое-какое оборудование.

Вариант проверки	Действие
Проверьте ротор на износ или повреждение из-за соприкосновения с обмоткой возбуждения	При необходимости замените ротор
Проверьте поверхность коммутатора	Если поверхность грязная или обгорела, обработайте ее наждачной шкуркой или на токарном станке в пределах указанных допусков или восстановите наждачной бумагой № 500 или № 600.
Проверьте диаметр коммутатора	Если диаметр коммутатора меньше предельного значения, замените ротор.
Измерьте биение коммутатора	Биение коммутатора: стандарт (новый): 0-0,22 мм; предельный износ — 0,05 мм. Если биение коммутатора в пределах допуска, проверьте, нет ли угольной пыли или латунных крошек между ламелями. Если биение коммутатора больше допустимого, замените ротор.
Проверьте величину углубления слюды	При необходимости прорежьте слюду ножовочным полотном и доведите глубину до нормы. Если предельного значения выдержать нельзя, замените ротор. Величина углубления слюды коммутатора должна быть равна: стандарт (новый) — 0,5-0,8 мм; предельный износ: 0,2 мм.
Проверьте, есть ли проводимость между ламелями коммутатора	Если между какими-либо ламелями имеется обрыв, замените ротор.
Положите ротор на стенд и поднесите ножовочное полотно к сердечнику ротора	Если полотно притягивается к сердечнику или вибрирует при вращении сердечника, ротор закорочен. Замените ротор.
При помощи омметра убедитесь, что нет проводимости между коммутатором и сердечником катушки ротора и между коммутатором и валом ротора	Если же проводимость есть, замените ротор.

1. Вал, 2. Сердечник, 3. Коммутатор

Проверка проводников

Коррозия вокруг клемм аккумулятора предотвращает поток электрического тока. Это обычная проблема в аккумуляторной или стартовой системе, которая обсуждается, как ни странно, не так часто. Если вы заметили коррозию вокруг одной или обоих батарейных клемм, очистите их раствором пищевой соды и теплой водой.

Смешайте 8 унций теплой воды на 1 столовую ложку пищевой соды в маленьком контейнере.
Тщательно перемешайте раствор.
Отсоедините клеммы от аккумулятора и примените раствор к клеммам аккумулятора с помощью мягкой щетки.
Очистите верхнюю часть батареи раствором, а также удалите грязь и кислоту, которая истощает заряд батареи, но не позволяйте очищающему раствору просачиваться под наполнительные колпачки.
Снимите крышки с верхней части батареи и проверьте уровень электролита. Электролит должен доходить до нижней части наполнителей. При необходимости добавьте дистиллированную воду, чтобы довести электролит до нужного уровня.
Проверьте лоток, в котором находится аккумулятор, и очистите его.
Подсоедините провода к клеммам и повторите попытку запуска двигателя.

Как проверить работу стартера, не снимая его с машины?

Работоспособность ряда узлов стартера можно проверить на автомобиле. Для этого применяется тестер или контрольная лампа. Проверка должна производиться с соблюдением техники безопасности, поскольку имеется риск нанесения травм.

Как можно проверить втягивающее реле стартера?

Тестирование работы реле производится по схеме:

Проверить жгуты проводки реле на обрыв.
Повернуть ключ в замке зажигания и попытаться включить стартер. Если нет характерного щелчка, то реле неисправно.
Если есть щелчок, но пуска стартера не происходит, то необходимо проверить состояние контактных площадок. Для этого от реле отсоединяется сигнальный провод, идущий от замка. Затем соединяют подходящим металлическим стержнем (например, отверткой) клемму батареи и стартера, подавая ток мимо реле. Если якорь стартера вращается, то однозначно требуется ремонт или замена реле.

Проверка якоря стартера

Проверка работоспособности якоря производится путем подачи напряжения напрямую на стартер, минуя реле. Подключение выполняется толстыми медными проводами к клеммам аккумулятора. Если якорь стартера вращается, то узел считается исправным. В противном случае требуется демонтаж устройства, его разборка и полная диагностика.

Диагностика щетки, обмотки и бендикса стартера

Тестирование щеточного узла производится путем подключения лампочкой, рассчитанной на рабочее напряжение 12 В. Один вывод лампы подключается к держателю щетки, а второй замыкается на кузов. Об исправности щетки свидетельствует включение лампы. В противном случае требуется снятие и разборка стартера.

Простейшим способом тестирования состояния обмотки является подключение бытовой лампы на 220 В с мощностью 75-100 Вт. Лампа подключается последовательно между обмоткой и внешним корпусом. Один провод фиксируется на корпусе стартера, а второй подключается к выводным проводам обмоток. Если спираль лампы начинает светиться, то это указывает на пробой. Возможна проверка состояния мультиметром, работающим в режиме омметра. При подключении к исправной обмотке значение сопротивления должно находиться в пределах 10 кОм.

Для проверки бендикса применяется способ кратковременного включения стартера на передаче и зажатом рабочем тормозе. Стартер запускается на очень малый промежуток времени — менее 1 секунды. Если автомобиль дернулся, то узел исправен. Если начинается пробуксовка, сопровождаемая звуком вращающегося якоря — то требуется снятие стартера и замена бендикса.

Как проверить, берет ли на себя стартер ток?

Под термином «стартер берет ток» подразумевается просадка напряжения при попытке старта, но вращение коленчатого вала происходит с низкой частотой вращения. Для проверки требуется подключить вольтметр к положительной клемме батареи и кузову автомобиля. Если при попытке запуском наблюдается падение напряжения до 10 В и ниже, то это указывает на проблемы со стартером или проводкой. Нормальным считается снижение напряжения до 11,5-12,0 В.

Принцип работы

Учитывая устройство стартера, рассмотрим его работу пошагово:

Водитель включает зажигание и на втягивающее реле подается управляющее напряжение. Катушка реле намагничивается и перемещает сердечник.
Сердечник подводит бендикс и шестерню к маховику при помощи вилки и в конце своего хода замыкает контактные пятаки на электродвигатель.
Пусковой ток подается на обмотку якоря, который начинает вращаться в магнитном поле статора. Стартер начал работать.
Двигатель запустился, водитель повернул ключ из положения пуска. Управляющий ток перестал подаваться на втягивающее реле, пятаки разомкнулись, а бендикс с шестерней вернулся в исходное положение под действием возвратной пружины. Стартер прекратил свою работу.

Заключение

Конечно, в суде продавец будет уверять что таких денег у него нет и всячески снизить сумму — у него есть такое право, но там свои нюансы. Если Вам будет интересно — расскажу как происходит судебный процесс по такому делу на примере из личного опыта, ибо это отдельный разговор.

Надеюсь вы смогли осилить данную статью. Я понимаю, что для Хабра это не самая подходящая тематика, но уверен у многих есть различные гаджеты, которые могут ломаться и с ними надо что‑то делать. Данной статьей я хотел донести до читателей, что стоит документально фиксировать все ваши взаимодействия с магазином в случае возникновения неисправности, ни в коем случае не обращаться ни в какие другие сервисные центры для устранения недостатка если устройство еще находится на гарантийном сроке, а также описал основные действия, необходимые для восстановления своих прав, если продавец оказался непорядочным.

Конечно, всегда есть куча тонкостей и вышла хоть и громоздкая по объему статья, она все же скорее обзорная. Если вы будете понимать, какие у вас права и обязанности у продавца, то будете более уверенно себя чувствовать в конфликтных ситуациях и будете иметь представление, что ждет продавца, если он откажется удовлетворить Ваши законные требования.
