Как проверить помпу не снимая с двигателя?

Как проверить помпу на ВАЗ-2112 16 клапанов: фото и видео

Помпа представляет собой специальное устройство, оснащённое лопастями центробежного типа с одной стороны и зубчатым шкивом, с другой стороны. В движение она приводится при помощи ремня газораспределительного механизма через шкив коленчатого вала, от чего лопасти вращаются и гоняют по системе охлаждающую жидкость.

На видео рассмотрен подробный процесс диагностики и проверки помпы:

Конструкция помпы

Посмотрим на водяной насос вблизи!

• Это устройство расположено в корпусе, сделанном из алюминия, внутри которого вращается валик в двухрядном подшипнике, смазки которого хватает на весь период эксплуатации помпы. Наружное кольцо подшипника застопорено винтом.
• Зубчатый шкив запрессован в передней части валика, а крыльчатка на оборотной стороне. Крыльчатка фиксируется также стопорным кольцом, изготовленной из графитсодержащих материалов.
• Такая цельная конструкция устройства не позволит выполнить ремонт. И во время обнаружения неисправности помпы (люфт и прочее) — только замена.

Поведение автомобиля при неисправной помпе

Когда помпа неисправна или её работа происходит с некоторыми затруднениями в работе двигателя также могут наблюдаться изменения:

1. Плохая циркуляция охлаждающей жидкости, в следствии чего автомобиль быстрее греется и медленнее охлаждается.
2. Уровень охлаждающей жидкости падает.
3. Гул подшипников в моторном отсеке.

Признаки поддельной помпы. Это явно не именитый Gates

Тест на работоспособность помпы

Для того, чтобы убедиться в полноценной работоспособности помпы, можно провести один, очень несложный тест. Для этого необходимо прогреть двигатель до рабочей температуры, после чего прикоснуться к верхнему патрубку радиатора охлаждения. Так, если жидкость циркулирует исправно в системе, вы почувствуете её достаточно интенсивными передвижениями внутри.

Причины выхода из строя помпы на ВАЗ-2112

Основные признаки неисправности помпы заключаются в следующем:

Основной причиной выхода из строя помпы, является люфт на приводном шкиве всей конструкции, из-за этого шкив начинает просто болтаться. Это прямо указывает на износ внутренних подшипников и быстром выходе из строя всего насоса в целом. Такой дефект очень легко выявить на ощупь, и при снятом ремне ГРМ, проверните рукой шкив насоса, и покачайте его то в одну, то в другую сторону. Если люфт на помпе есть, то вы его почувствуете сразу.

Наличие люфта — причина замены.

О неисправностях подшипников безусловно будет свидетельствовать характерный гул, шум треск во время работы помпы.

Что может произойти из-за люфта помпы?

Подобное поведение подшипников может отрицательно сказываться на состоянии приводного ремня газораспределительного механизма, так как во время такой нестабильной работы он может истираться о натяжной ролик.

Ремень ГРМ трётся о корпус помпы, скоро он придёт в негодность и будет обрыв. А тут уже зависит от того,

И в конечном результате он может просто на просто порваться или слететь со шкивов, что может очень неприятно закончится ввиду удара клапанов о поршни. Поэтому выбирайте помпу с умом!

Обратите внимание, что если люфта на помпе вы не наблюдаете, а на ремне есть явные следы износа, то не скупитесь и проведите замену помпы

Что говорят подтёки охлаждающей жидкости?

Также при износе помпы может наблюдаться наличие следов охлаждающей жидкости около дренажного отверстия, расположенного снизу у насоса. Эксплуатация автомобиля с такими неисправностями также не рекомендуется, так как может привести к перегреву двигателя и его дальнейшему выходу из строя.

Выводы

Для того, чтобы убедиться самостоятельно в износе старой помпы и отличии её от новой, просто возьмите старый и новый элемент и прокрутите крыльчатку на них по очереди.

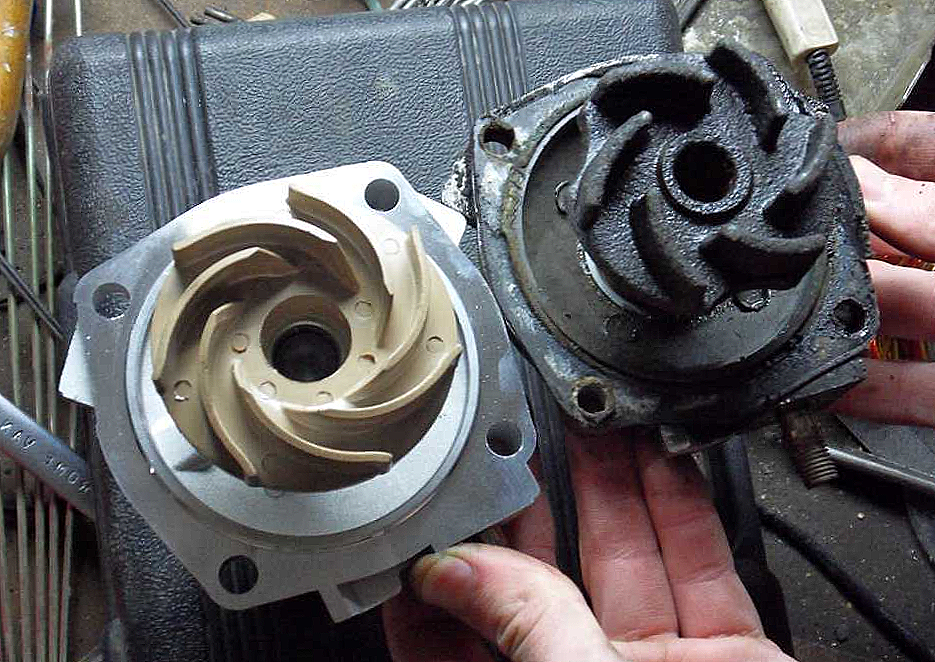

Сравнение работы старой и новой помпы. Проверка на люфт и на лёгкость вращения.

Вы наглядно на своём примере убедитесь в том, что на старом элементе её вращение будет происходить с натягом, когда на новой не потребуется прилагать излишних усилий.

помпа ГАЗ ГАЗель Next дв.УМЗ-A274 EvoTech 2.7 УМЗ 4216.1307010-06

Вы можете стать первым, для этого заполните форму отзыва и отправьте ее нам.

После проверки отзыва он появится здесь.

Отправить отзыв
Похожие товары
арт: LWP 12362

арт: O263

Chevrolet, OPEL
арт: LWP 1818
арт: HF 033 035

арт: K202067

арт: R9190200
арт: AWC-SL-01S

арт: AWC-CM-05M

арт: AWC-SL-01M

арт: AWC-SS-08M

арт: OMT94S12

арт: KR-908-3

арт: AO-PWC-15

арт: 614500/800555

арт: CA-040-15S

Сообщите нам в форме обратной связи

Каталог товаров

• Запчасти для отечественных
• Автозапчасти
• Масла, автокосметика, автохимия
• Аккумуляторы
• Аксессуары для колес
• Автоэлектроника и техника
• Автоаксессуары
• Автоинструмент
• Расходные материалы для ТО
• Автосвет
• Безопасность
• Ремни, патрубки, сальники.

Информация

• Личный кабинет
• Доставка
• Оплата
• Условия обслуживания
• Дисконтная программа
• Юридическим лицам
• Новости
• Статьи
• Вопросы и ответы
• Активация скидочной карты

Проблемы, возникающие после замены помпы

Существует пара типичных проблем, с которыми может столкнуться автолюбитель, установив на машину новую помпу. Разберём их подробнее.

Шум после замены помпы

Шум после замены помпы может возникать в двух случаях:

• помпа слишком слабо прикручена, так что возникает биение корпуса помпы о стенки помповой ниши;
• помпа оказалась бракованной. К сожалению, это не редкость. Помпы от известных производителей часто подделывают (в последнее время этим особенно грешат китайцы). Так что покупать столь ответственную деталь следует только в фирменных магазинах с соответствующими сертификатами.

После замены помпы перестала греть печка

Причин у этой неисправности тоже две:

• после замены помпы было залито слишком мало охлаждающей жидкости. Решение очевидно: проверить уровень антифриза, а потом долить недостающий объём;
• крыльчатка помпы по каким-то причинам не вращается. Это может произойти как из-за плохого качества самой помпы, так и из-за плохого антифриза. Например, известны случаи, когда заливаемый в машину антифриз оказывался настолько агрессивен, что стальная крыльчатка буквально растворялась в нём. И хотя вал помпы вращался, никакого давления в системе охлаждения не создавалось, а антифриз не мог попасть в радиатор.

  Крыльчатка водяной помпы, растворённая слишком агрессивным антифизом

Когда нужна полная замена помпы

Если канал слива просто забился мелкими предметами или грязью, поможет чистка. Когда мультиметр показывает короткое замыкание или обрыв, понадобится полная замена помпы. Без тестера на это укажет отсутствие вращения при подключении насоса напрямую.

Сильный радиальный люфт вала – еще один признак для замены помпы, ведь крыльчатку будет перекашивать, и возможно заклинивание. Если вы обнаружили отсутствие одной из четырех лопастей – менять насос или нет – решать вам. Без одной лопасти откачивание жидкости происходит медленнее, но машинка остается рабочей. Без двух лопастей процесс затягивается еще больше, поэтому понадобится замена узла.

Для этого перепишите модель стиральной машины и производителя. Сведения находятся на наклейке или шильдике на корпусе. Искать нужно помпу именно этого бренда, поскольку другие могут не подойти по диаметру или крепежным отверстиям.

Замена насоса машинки-автомат довольно простая – нужно открутить несколько саморезов или разъединить пару защелок, что зависит от модели, и извлечь узел наружу. На его место установить новый и подключить фишку контактов.

Основные причины

Прежде чем рассказать о признаках умирающей помпы, которой требуется замена или же ремонт, нужно сказать пару слов касательно причин выхода из строя этого устройства.

Всего можно выделить несколько основных факторов, из-за которых подобное происходит:

• Использование низкокачественного антифриза. Около 90% насосов ломаются именно из-за этого. Такая жидкость охлаждения способствует появлению смолистых отложений, от которых крыльчатка с трудом вращается;
• Коррозия. Опять же связано с низкосортным антифризом;
• Кавитация, то есть образование вакуумных пузырьков, способных буквально вырывать частицы помпы и разрушать механизм;
• Результат естественного износа. У каждого устройства есть ограниченный ресурс. Лучшие образцы служат около 200 тысяч километров;
• Нарушенное крепление. Все просто. Крепеж ослаб, насос расшатался и развалился.

В большинстве случаев виноват именно сам автовладелец. Водители обязаны следить за состоянием системы охлаждения, проверять периодически помпу, вовремя менять ОЖ.

Нельзя исключать проблему заводского брака, а также просто некачественные и дешевые помпы, которые ставят на бюджетные авто или в рамках ремонта, обманывая тем самым клиента.

Не удивительно, что следом может выйти из строя ГРМ, произойти разрыв натяжного ролика, пробиться прокладка ГБЦ и прочие неприятности, которые могут стоить огромных денег при ремонте.

Проблемы с водяным насосом могут произойти на различных авто:

• на Калине;
• ВАЗ 2110;
• Лада Приора 16 клапанов;
• ВАЗ 2114;
• Лада Приора 8 клапанов;
• ВАЗ 2115;
• Деу Ланос;
• Нива Шевроле;
• Деу Нексия;
• Лада Гранта;
• Рено Логан;
• Шевроле Авео и пр.

Не стоит думать, что это проблема исключительно дешевых и бюджетных авто, а также простых моторов типа ЗМЗ 406.

Помпа может быть приговорена и на более дорогостоящих авто. Все зависит от того, как владелец следит и обслуживает машину своими руками, либо же в автосервисе.

Признаки неисправности помпы

Рано или поздно, но с помпой возникают неполадки и узел выходит из строя. Это может быть связано как с большим пробегом автомобиля, так и с установкой некачественного изделия. Поэтому стоит рассмотреть, какие неисправности могут возникнуть с насосом и что делать в том или ином случае.

Течь сальника

Обнаружить протекание ОЖ через сальник довольно просто: под машиной, как правило, появляется лужица. Если уплотнительный элемент будет повреждён, например, в результате износа, тосол попадёт к подшипнику помпы, в результате чего смазка из устройства вымоется, а сама деталь в скором времени разрушится. Чтобы не допустить подобного, необходимо периодически проводить осмотр автомобиля и устранять возможные неполадки.

Если сальник выходит из строя, из насоса появляется течь тосола

Появление шума

Если во время работы двигателя доносится посторонний шум из области помпы, то это указывает на скорую поломку узла. Наиболее вероятной причиной появления шума является выход из строя подшипников либо слабое крепление крыльчатки. В любом случае деталь нуждается в демонтаже, последующей деффектовке, ремонте или замене.

Видео: как шумит помпа на ВАЗ

Снижение производительности

Какой бы ни использовался тосол в системе охлаждения, он представляет собой химическое вещество. Со временем в корпусе насоса или на крыльчатке появляется эрозия, что может привести к снижению потока перекачиваемой жидкости. В результате возможен перегрев мотора со всеми вытекающими последствиями. Поэтому, если температурный датчик ОЖ на панели приборов начал превышать значение +90˚С (рабочая температура), стоит задуматься о возможной замене помпы или, по крайней мере, ревизии этого узла.

Повышенная вибрация

Если из области помпы исходит повышенная вибрация, прежде всего, нужно осмотреть корпус насоса в области подшипника: иногда на нём могут появляться трещины. Нелишним будет также проверить правильность установки ремня генератора, шкива помпы и вентилятора. Если были обнаружены неисправные детали, замените их.

Грязная ОЖ

Если охлаждающая жидкость давно не менялась, то с насосом могут возникнуть проблемы. Определить загрязнение системы несложно: цвет жидкости вместо красного, синего или зелёного будет коричневатым. При почернении тосола, вероятнее всего, в систему охлаждения попало масло.

Грязный тосол указывает на необходимость его замены

Прогреть мотор до рабочей температуры и пережать верхний патрубок, идущий к радиатору

Если при отпускании почувствуется скачок давления, значит, помпа работает нормально

На насосе есть дренажное отверстие, поэтому на него следует обратить внимание. Если сальник не справляется со своими функциями, то тосол может выступать из этого отверстия

Во время работы двигателя нужно прислушаться к посторонним звукам

Если со стороны помпы доносится гул, то, скорей всего, подшипник пришёл в негодность. Проверить его можно на заглушённом моторе, для чего следует покачать шкив насоса. Если чувствуется люфт, значит, подшипник подлежит замене.

Как проверить помпу на неисправности – три способа

Помпа – это запчасть невидимого фронта. Она трудится в недрах мотора, обеспечивая его охлаждение, а результаты ее работы заметны только по показанию стрелки на индикаторе температуры охлаждающей жидкости. А еще помпа коварна, это относительно недорогая запчасть (хотя цена зависит от конкретной модели авто, некоторые дорогие), но менять ее накладно, потому что для этого приходится многое разбирать. Особенно это ощущается на автомобилях с ременным приводом ГРМ, ведь чаще всего в таких автомобилях ремень ГРМ и крутит помпу. Но и в тех машинах, где привод идет отдельным ремнем, все равно мороки для замены водяного насоса много.

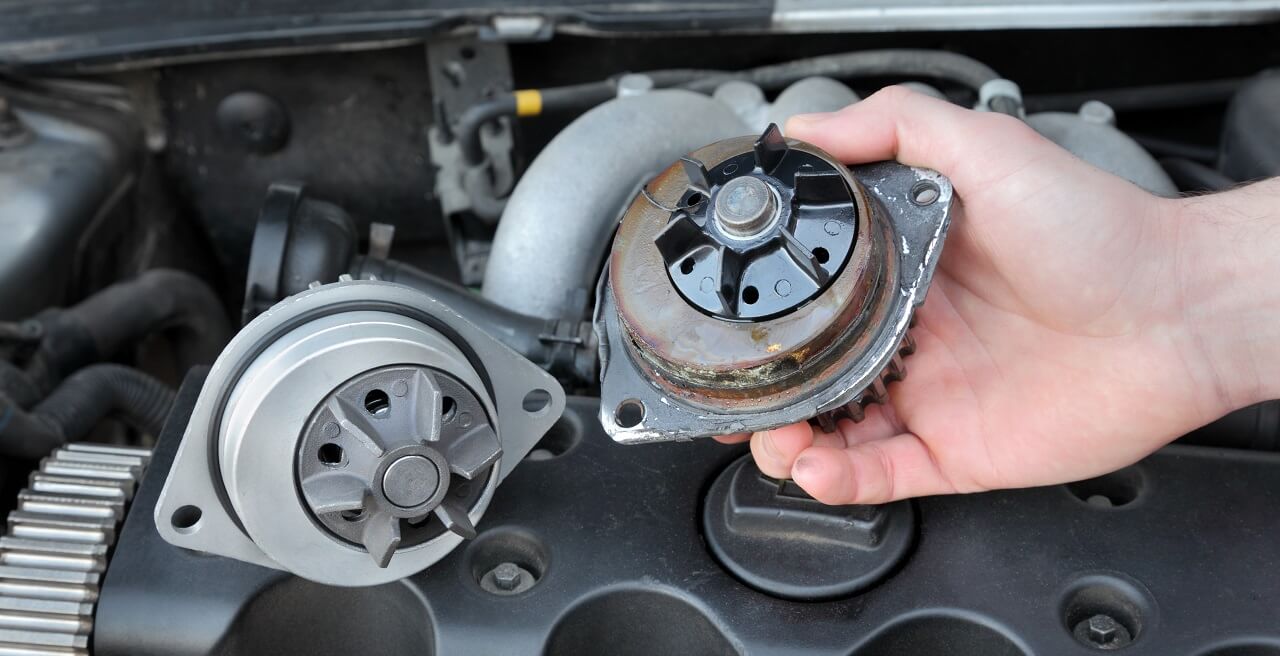

Слева старая, справа новая водяная помпа двигателя

Эта особенность выработала у разумных водителей определенное правило – лучше поменять помпу заодно во время масштабного ТО или иных работ (чаще всего это замена ремня ГРМ), чем потом менять водяной насос отдельно. Стоимость замены помпы при снятом приводе ГРМ на порядок дешевле, чем отдельные работы по замене только помпы. Некоторые водители предпочитают вообще менять помпу при каждой смене ремня (например, раз в 60-80 тысяч километров), но это кажется перебором. Ресурс помпы вещь непредсказуемая, он зависит от конкретной модели, грамотной эксплуатации (помпы очень не любят антифриз другого типа, а также различные смешивания) и банального везения. Даже на одной модели автомобилей помпы выходят из строя на разных пробегах, буквально – от десятков до сотен тысяч километров.

Чтобы не переплачивать и не менять деталь, которая может еще служить и служить, мы бы предложили придерживаться такого алгоритма: при каждом серьезном разборе газораспределительной системы или иных масштабных работах в районе помпы обязательно проверять ее состояние. Если найдутся хоть малейшие признаки неисправности, то помпу превентивно менять. Да, может она бы еще послужила, но то, что протянула бы до следующих масштабных работ уже не факт. Если никаких вопросов к водяному насосу не будет, то можно дать ему поработать еще один срок.

Ремень ГРМ

Так как же определить признаки неисправности?

1. Прогреть мотор и на работающем двигателе пережать рукой верхний патрубок от радиатора. В патрубке должна ощущаться сильная и ритмичная пульсация охлаждающей жидкости. Если импульсы будут слабые, редкие или вообще отсутствуют – это показание для замены помпы. У водяного насоса может, например, начать разваливаться крыльчатка. До поры до времени этого не будет заметно, однако эффективность работы системы охлаждения неминуемо снизиться и под нагрузкой двигатель может закипеть. Способ проверки, конечно, несколько субъективный, но он доказал свое право на жизнь.

Патрубок радиатора

2. Осмотр места установки. Чаще всего помпа не разрушается физически, а начинает течь в районе уплотнительной резинки. Поэтому-то мы и рекомендуем производить оценку водяного насоса при масштабных работах под капотом – там и так многое будет разобрано и появится возможность осмотреть помпу визуально. Тут все просто – любая течь, признаки или хоть какие-нибудь намеки на нее, то помпу сразу нужно менять. Если течет несильно, то уход охлаждающей жидкости по уровню в бачке можно не отследить, но со временем такая течь наверняка будет прогрессировать и до следующей «безболезненной» замены помпа не доживет.

Течь помпы

3. Проверка люфта. Третье, что нужно исключить при проверке помпы – проблемы с подшипником. Особенно это актуально для автомобилей с ременным приводом ГРМ, ведь для них заклинившая помпа может обернуться ремонтом головки блока двигателя из-за встречи клапанов с поршнями. Но даже и без «клина» с расшатавшимся подшипником помпа – не жилец. Любые люфты – явный показатель к замене.

Проверка люфта помпы

Безусловно, никакие проверки и диагностики не дадут 100-процентную гарантию, что помпа доживет до очередного масштабного ТО, однако ресурс этих агрегатов на большинстве моделей автомобилей сегодня велик. При интервале замены ремня ГРМ в 60-80 тысяч километров многие помпы легко переживают два, а то и три ремня. Менять водяной насос при каждой замене ремня в такой ситуации – расточительство. Как нам кажется, тщательно проверить помпу в момент работ и оставить на еще один срок запчасть к которой нет вопросов – более рациональный подход. Но при этом, если появились хоть малейшие подозрения на то, что с помпой что-то не так, то лучше ее поменять сразу – дешевле выйдет.

Видео: процедура замены водяного насоса своими руками

Как заменить помпу в ВАЗ 8 клапанный Двигатель

Рекомендуется убедиться, что новая и старая помпы полностью идентичны

Как поменять патрубки на помпе

Замена патрубка на водяном насосе целесообразна в тех случаях, когда шланг вздулся или имеет мелкие трещинки, через которые проступает тосол. Существенный недостаток смены патрубков заключается в том, что они расположены ниже помпы — то есть придётся домкратить кузов и подлезать снизу.

Старые патрубки снимаются после того, как были слит антифриз и демонтирована сама помпа

Важно очистить место посадки от пыли, грязи и потёков охлаждающей жидкости. После подсоединить к новой помпе новые патрубки, установив на стыке новую прокладку. Рекомендуется пользоваться термостойким герметиком для надёжности соединений

Рекомендуется пользоваться термостойким герметиком для надёжности соединений

Рекомендуется пользоваться термостойким герметиком для надёжности соединений.

Перед установкой новых патрубков необходимо слить тосол из системы охлаждения

Как поставить дополнительную помпу на ВАЗ 2114, 2115

Опытные владельцы ВАЗ знают, что «четырнадцатая» и «пятнадцатая» идеально подходят для проведения самых разных экспериментов по установке того или иного оборудования. Например, если штатного обогрева на ВАЗ 2114 через печку владельцу недостаточно, то можно установить вторую (дополнительную помпу). Суть этой процедуры заключается в том, что помпа будет качать тосол по малому кругу, обеспечивая, таким образом, более качественное охлаждение мотора и поддерживая температуру в салоне зимой.

Второй водяной насос заставляет систему охлаждения работать с максимальной продуктивностью

Заранее нужно будет приобрести следующие запчасти:

1. водяной насос (для моделей 2114 и 2115 идеальным решением считается помпа производства Bosch 0 392 020 034);
2. элементы электрооборудования;
3. несколько шлангов разной длины (в зависимости от диаметра малого круга) с хомутами;
4. крепёж для помпы.

Собираем конструкцию

В этом деле уже потребуется кое-какой опыт самостоятельного обслуживания ВАЗ. Так, чтобы установить дополнительную помпу, необходимо:

Замена ремня грм lada 2114 (лада (ваз) 2114) в москве — сравните цены

• Собрать сам этот узел из трёх частей — помпы и двух патрубков (самый короткий шланг работает на отвод, более длинный — на всос тосола).
• Далее слить охлаждающую жидкость из системы.
• Возле днища машины нащупать два шланга, идущих от печки, снять тот, который работает на отвод.
• Вместо него подсоединить собранный узел.
• После этого саму помпу прикрепить к картеру механической коробки переключения передач. Лучше использовать для этого кронштейны и винты.

Завершающий этап — это заливка нового тосола.

Для крепления насоса можно использовать крепёж любого вида, главное — обеспечить надёжность соединения

Замена помпы на ВАЗ 2114, ВАЗ 2115 (16 клапанов)

Процедура замены водяного насоса на моторах 8 и 16 клапанов будет несколько различаться. Дело в том, что на ВАЗ 2114 с 8 клапанами стоит только один шкив коленчатого вала, а на машинах с 16-клапанным мотором — два. То есть конструкции автомобилей с разными типами двигателей несколько отличаются друг от друга.

Процедура замены водяного насоса

Для начала потребуется снять пластиковый кожух защиты ремня ГРМ, однако это не так просто, как на ВАЗе с 8 клапанами:

• Для того чтобы снять кожух потребуется снять шкивы с обоих коленвалов.
• И также нужно отсоединить два ролика ГРМ — опорный и натяжной.
• Снять помпу без демонтажа шкивов и роликов невозможно.
• Также потребуется снять правое переднее колесо. Рекомендуется использовать домкрат, чтобы поднять кузов на нужную высоту. Только так можно будет добраться до болтовых соединений, которыми кожух ГРМ крепится к мотору.
• Далее можно руководствоваться той схемой, которая приведена для 8-клапанных двигателей.

Работа по замене водяного насоса на ВАЗ 2114 и ВАЗ 2115 не представляет особых сложностей. Главное — тщательно подойти к выполнению каждого этапа процедуры и работать только исправными инструментами. Замена помпы своими руками — это та работа, которая не нуждается в спецподготовке.

Не нашли интересующую Вас информацию? на нашем форуме.

Рекомендуем прочитать:

ВАЗ 2111 не работает бензонасос, причины неисправности

Как проверить утечку тока на автомобиле ваз 2110 мультиметром

ВАЗ 2115 замок спинки заднего сиденья

Ваз 2109: как поменять помпу в условиях гаража

Замена термостата на ваз 2110

Запах бензина в салоне ваз 2107, возможные причины неисправности, способы устранения

Как снять поддон на ваз 2107

Cколько тосола в ВАЗ 2109 карбюратор. Замена, что выбрать, слив тосола

Рабочая температура двигателя ваз 2115, 8 клапанов, инжектор


История марки ВАЗ 2114 «рассказывает» нам, что представляемая модель является копией знаменитой «девятки», однако допускается небольшая неточность: базовой для данной модели послужила 21093, которая стала наиболее удачной модификацией «эксклюзивного» авто. Аналогично, как и вся серия «Самара 2», данная модель впитала ряд изменений, которые коснулись дизайна машины и некоторых важных узлов.

Этот экземпляр из популярного «семейства» получил более обтекаемый по сравнению с моделью 21093 экстерьер. Данный элемент дизайна формирует интересный эффект – основные корни дебютной серии «Лада Самара» усматриваются с трудом.

Причины поломки помпы

Перед изложением алгоритма, как проверить помпу, назовем причины неисправности насоса:

• Неисправность подшипникового элемента. Данный узел подвергается естественному износу при использовании авто. Также он может ускоренно изнашиваться из-за дополнительных отрицательных факторов. К примеру, износ может ускориться из-за слишком сильно натянутого ремня. Усиленное натяжение вызывает увеличение нагрузки на подшипниковый элемент. Также изнашивание может ускориться из-за попадания охладителя на соприкасающиеся детали при разгерметизации накладки, потеков тосола.
• Нарушенное уплотнение. Помпа предусматривает 2 уплотнительных элемента: сальник, манжету из резины. Именно накладка обычно выходит из строя. Это обусловлено «дубением» резинового материала, применением низкокачественного тосола без щадящих присадочных компонентов. В долгосрочной перспективе подобные жидкости «съедают» сальник. Появляются подтеки. Это снижает количество тосола в авто, ОЖ попадает в подшипник. Из него вымывается смазочная жидкость, что и вызывает проблемы.
• Несоосное крепление. Проблема может возникнуть при неверном монтаже, заводском браке. Неверный монтаж – нечастое явление. На корпусной части есть подготовленные пазы для крепежа, мимо которых сложно промахнуться. Еще одна причина – неравномерность прилегания к блоку мотора. Что касается заводского брака, то это более частое явление, особенно если говорить о дешевых помпах. Нарушенная соосность вызывает перекошенное вращение шкива. Из-за этого ускоренно изнашивается ремешок. Также быстро изнашивается подшипниковый элемент.

Как проверить работоспособность помпы стиральной машины

На иллюстрации: вид стиральной машины снизу, фишка сливного насоса отключена. Видны ещё 2 помпы (рециркуляции и полива).

Внимание! При работе с электрическими устройствами необходимо соблюдать правила техники безопасности!

Если помпа не сливает воду, то чтобы проверить её работоспособность и исключить подозрения в неисправности электронного модуля, действуем следующим способом:

1. Оставляем после стирки воду в баке или доливаем, чтобы уровень воды был немного выше дна барабана.
2. Отключаем стиралку от сети путём вынимания штепсельной вилки из розетки.
3. Снимаем переднюю панель машинки, чтобы иметь доступ к клеммам подключения помпы.
4. Снимем фишку или клеммы, в зависимости от особенностей модели. Подключаем клеммы заранее подготовленного провода с вилкой. Проверяем надёжность посадки и отсутствие взаимного касания контактов. Включаем вилку в розетку. Если вода в баке уходит, значит, насос в работоспособном состоянии. И причину поломки нужно искать в неисправности электронного модуля или других элементов в цепи управления помпой.

Как заменить

Выполнить ремонт помпы в гараже, без навыка и нужных приспособлений не всегда возможен. Лучшим вариантом в таком случае будет замена помпы на новую. Действия для примерно одинаковые:

машину установит в удобном месте для сливания тосола и застопорить, чтоб не укатилась;

сливается тосол, после остывания мотора, иначе можно ошпариться;

снимается защитный кожух, если он есть, и приводящий ремень;

отсоединяются патрубки от помпы, если необходимо;

откручиваются крепления и вытаскивается помпа;

при сборке, следует помнить про отметки и совместить их, до того, как оденете приводной ремень;

заменить прокладку, во избежание протечек;

собирать в обратном порядке;

залить ОЖ, и дать мотору поработать, заодно проследить, нет ли протечек.

долить ОЖ, по необходимости;

при перебоях в работе мотора, снять ремень и проверить совпадение отметок;

Инструмент – наборы ключей головок и отверток должен иметь каждый автолюбитель, если не имеете – сразу поезжайте на СТО и платите деньги за ремонт.

Помпа – диагностика и ремонт своими руками

Помпа (циркуляционный насос) является одним из важнейших элементов системы охлаждения (СО), так как благодаря ей осуществляется движение охлаждающей жидкости (ОЖ) через радиатор и по системе в целом, что позволяет не допустить перегрева двигателя. Так как перегрев двигателя может привести к выходу его из строя, в случае появления трещин в блоке цилиндров не спасет даже кап

ремонт, помпе стоит уделять особое внимание

Поэтому каждому водителю рекомендуется освоить методы диагностики, и способы устранения неисправностей связанных с помпой.

Выйти из строя помпа может по нескольким причинам — износ сверх нормы— заводской брак— некачественно выполненная предыдущая замена— использование некачественной охлаждающей жидкости.

Возможные неисправности

— Из-за того, что многие водители экономят на ОЖ может появиться легкий скрежет подшипника, который в дальнейшем может привести к заклиниванию помпы и перегреву двигателя. Так же скрежет может появиться от высокого износа подшипника.

— подтекание ОЖ . Чаще всего водители сталкиваются с этой проблемой. Это происходит из-за чрезмерного износа сальника, пробитой прокладки и, так же – некачественной ОЖ.

— Появление люфта . Эту поломку невозможно выявить визуально, но можно услышать характерный звук, напоминающий приглушенный вой сирены.Диагностика помпы своими руками

Диагностик своими руками

Проверить работу помпы не составит труда даже для новичка. Для этого прогрейте двигатель до рабочей температуры

Крайне осторожно, при помощи перчатки или ветоши сдавите верхний патрубок идущий к радиатору. При исправной помпе вы почувствуете давление внутри патрубка. Если давление отсутствует – помпа не исправна

Если давление отсутствует – помпа не исправна.

ВНИМАНИЕ : при проведении работ на заведенном двигателе остерегайтесь попадания элементов одежды на движущиеся части.О неисправности помпы могут Вам сказать и подтеки ОЖ в области крепления помпы к блоку цилиндров.Так же посторонние звуки при работе помпы могут свидетельствовать о ее неисправности

Замена своими руками

Ремонтировать помпу не имеет смысла так как стоимость ее невелика.Замена помпы на различных автомобилях производится по своему. Это тесно связанно с конструктивными особенностями автомобиля.Рассмотрим вариант замены помпы на самом распространенном автомобиле России — ВАЗ

Для этого потребуется: — слить ОЖ с двигателя. Слив производите при полностью остывшем двигателе, во избежание ожогов.— выставьте метки ГРМ и снимите натяжной ролик ремня ГРМ и сам ремень.— ослабьте ремень генератора и снимите его.— не нарушая меток ГРМ отверните шкивы коленвала и распредвала.— отверните все болты крепления помпы и защитного экрана.— извлеките помпу.— установите новую помпу с новой прокладкой.— производите сборку в обратной последовательности.Перед натяжкой ремня ГРМ проверьте, не разошлись ли метки ГРМ.В завершении залейте, желательно, новую охлаждающую жидкость.

РЕКОМЕНДАЦИЯ: замена помпы требует минимальных навыков. Если вы ими не обладаете, лучше обратиться за помощью к более компетентным знакомым.

Источник

Замена помпы своими руками

Снятие помпы ВАЗ 2114

Процесс замены зависит от того, сколько клапанов в двигателе автомобиля. На 8-клапанном двигателе один шкив коленвала, на 16-клапанном – два, следовательно, и система организована по-разному. Кстати, помпа для 8-клапанного двигателя на 16-клапанный и наоборот не подойдет.

Если признаком неисправности помпы стал износ ремня ГРМ, то нужно проверить состояние ролика-натяжителя. Если есть признаки ржавчины, лучше менять его тоже. Если под уплотнительной резинкой отсутствует смазка, или ее недостаточно, запас нужно восполнить. Также стоит проверить, какую степень износа имеет ремень генератора. Хотя его неожиданный обрыв не критичен для авто, менять ремень в дороге – сомнительное удовольствие, особенно, если нет запасного.

Процесс замены на 8-клапанном ВАЗ 2114

1. Снять защитный кожух ГРМ.
2. Ослабить и снять (при необходимости) натяжной ролик.
3. Ослабить генератор, снять ремни генератора и ГРМ.
4. Отсоединить шланги от помпы, слить ОЖ.
5. Снять защитную крышку и помпу.

После снятия нужно тщательно очистить поверхности фланца помпы и блока цилиндров от грязи и прикипевших остатков прокладки. Нарастание грязевой «бороды» — одна из причин перекоса помпы и подъедания ремня ГРМ.

После замены помпы необходимо выставить метки ГРМ: коленвал может сместиться относительно распредвала.

Процесс замены на 16-клапанном ВАЗ 2114

На 16-клапанных автомобилях менять помпу своими руками сложнее, но тоже вполне возможно.

1. Снять пластиковый кожух и кожух ремня ГРМ.
2. Чтобы снять кожух, отделяющий шкивы от блока цилиндров, нужно снять ремень ГРМ, шкивы распредвалов, натяжной и опорный ролики. Без этого помпу вытащить не получится.
3. Чтобы добраться до нижних болтов кожуха, нужно снять правое колесо.
4. Снять помпу.

Дальнейшие действия по содержанию идентичны автомобилям с 8-клапанным двигателем.

Признаки неисправностей

Хочу сразу заметить, что с целью определения неисправностей в составе водяного насоса потребуется снимать узел и разбирать его. Только этот метод дает реальную возможность увидеть образовавшиеся следы коррозии, признаки кавитации и загрязнения.

Практика наглядно показывает, что подобное происходит на самых разнообразных машинах:

• ВАЗ 2107;
• Фольксваген Пассат;
• ФФ2, то есть Форд Фокус 2 поколения;
• Лада Гранта;
• Киа Спектра;
• Шевроле Авео;
• Ауди А5;
• Ниссан Кашкай;
• Митсубиси Аутлендер;
• Тойота Камри;
• Шкода Октавия и пр.

Причем везде ситуация примерно одинаковая. То есть невозможно определить наличие проблем, не разобрав и не заглянув внутрь водяного насоса системы охлаждения.

Потому основной упор делается на косвенные признаки. С их помощью водитель получает возможность заблаговременно диагностировать неполадку, и предотвратить серьезные последствия.

Различают следующие косвенные признаки:

• Появляется тонкий свист без прерываний в процессе работы двигателя. Причем исходит он из зоны шкива распредвала ДВС. Свист сообщает о том, что выше из строя подшипник;
• Подтеки жидкости охлаждения. Следы антифриза можно заметить непосредственно на силовом агрегате, либо же под днищем машины, то есть на асфальте;
• Люфт насоса. Чтобы проверить его наличие, просто ухватитесь рукой за шкив помпы, и попробуйте раскачать устройство вниз и вверх.

Не стоит забывать о возможном завоздушивании системы, из-за чего антифриз не выполняет полноценно свои функции, мотор перегревается и происходят ряд вытекающих из этого поломок. Тут будет правильно напомнить об удалении воздушной пробки из системы охлаждения. Еще обязательно почитайте материал про проверку крышки расширительного бачка, имеющего непосредственное отношение к системе охлаждения ДВС.

Я не буду рассказывать о том, как меняется насос. Обычно замена выполняется согласно руководству по эксплуатации от автопроизводителя. Смысл сводится к тому, чтобы слить жидкость охлаждения, отключить патрубки, предварительно обесточить авто, и демонтировать проблемный узел.

Конструкции и расположение у всех насосов разные, потому универсальной инструкции не существует. Можете найти в сети видео, либо просто отдать машину в автосервис.

Проверка улитки помпы

Если слышен необычный шум в зоне расположения помпы (нижняя правая часть машинки), то возможно в улитку насоса попал мелкий предмет после стирки или произошёл критичный засор. Если это случилось в процессе стирки, то предварительно придётся вычерпать воду из барабана. Проверка заключается в следующем:

1. Открываем крышку в нижней правой части панели.
2. Видим круглое отверстие с пробкой — это фильтр.
3. Открываем фильтр методом откручивания. Возможно подтекание воды, поэтому заранее подставим небольшую плоскую ёмкость.
4. Смотрим внутрь полости улитки (можно подсветить фонариком), удаляем посторонние предметы, если они там есть. В нормальном состоянии мы не увидим ничего кроме крыльчатки насоса. Кроме случаев, когда на одну улитку установлено два моторчика — один на слив, другой на рециркуляцию (полив).

Ещё одна традиционная причина — это засор входного патрубка. Поможет чисто механическая прочистка.
