Последствия подсоса воздуха
Подсос воздуха приведет к попаданию нежелательного воздуха в двигатель там, где этого не предусмотрено. Это снижает производительность двигателя и приводит к неисправности некоторых систем, которые зависят от вакуума.
Поскольку подсос воздуха вызывает неэффективность двигателя, вы заметите, что загорается «Check Engine» на приборной панели. Вы также будете испытывать проблемы с ускорением — это потому, что топливо подается неэффективно в камеры сгорания. Вакуум же используется для того, чтобы привести в действие приводы, датчики или тормоза.
При утечке вакуума некоторые из датчиков могут начать работать неправильно, вынуждая вас на ненужный ремонт.
Это интересно: Как проверить модуль зажигания на ВАЗ- 2110 инжектор 8 клапанов: разбираемся досконально
Подсос воздуха – как найти? Диагностика. Казань.
Подсос воздуха во впускном тракте
– весьма неприятная неисправность. Проявляться может совершенно по-разному – зависит от степени подсоса.
Суть неисправности заключается в том, что в двигатель поступает неучтенный датчиком массового расхода воздух. Это приводит к обеднению топливо-воздушной смеси. Выражается в неустойчивой работе двигателя, особенно на холостых оборотах, подглыхании вплоть до полной остановки двигателя при движении на нейтральной передаче. Могут появиться ошибки по датчику кислорода, связанные с обеднением смеси, ошибка по адсорберу, пропуски зажигания в цилиндрах.
Иногда определить место подсоса воздуха бывает весьма проблематично, особенно если подсос воздуха происходит в районе прокладки между ГБЦ и впускным коллектором.
С чего начать поиски, если решили сделать это своими руками? Завести двигатель, оставить его работать на холостом ходу. Прислушаться, нет ли характерного шипения воздуха. По звуку искать будет проще. Если не удается локализовать источник шипения – начинайте поочереди пережимать КРУГЛОгубцами (!) шланги, идущие к впускному коллектору. Обычно это шланг вакуумного усилителя тормозов, шланг к клапану адсорбера, шланг к регулятору давления топлива. Если при пережимании какого-либо шланга работа двигателя значительно улучшается, или при отпускании пережатого шланга происходит ощутимый скачок оборотов – проблема там. Это или неисправные, негерметичные механизмы (клапан адсорбера, вакуумный усилитель…), или поврежденные до дыр шланги.
Если на слух и круглогубцами ничего не получилось – воспользуйтесь распылителем какой-нибудь горючей жидкости. Это может быть очиститель карбюратора, вэдэшка и тому подобные химические баллончики. Можно и краской – но пачкается очень…. Мы используем литровую пластиковую бутылку, в крышку которой вставлена тонкая трубочка от вэдэшки. Иголка от шприца тоже подойдет. В бутылке бензин обыкновенный. Цель – тонкой струйкой бензина метко попасть на потенциальные места подсоса воздуха. Это стык ГБЦ и впускного коллектора, места входа форсунок в коллектор, стык дроссельного патрубка и ресивера, впускная резиновая гофра, швы пластикового ресивера и прочие подозрительные места. При попадании бензина на место подсоса он мгновенно всасывается и попадает в камеры сгорания. Обороты двигателя в этот момент резко меняются в большую или меньшую сторону.
Финальный метод обнаружения подсоса воздуха – это проверка дымогенератором. Через любое отверстие во впускном тракте под легким давлением загоняется дым, полученный нагревом автомобильного моторного масла с секретными добавками для пущей дымности. В ярком свете галогенового светильника можно увидеть струйки дыма, выходящего через неплотности впуска. Процедура довольно эффективная, но нами пока полностью не освоенная – дымогенератор есть – осталось различные переходники для подключения к авто приобрести. Скоро будет!
И, наконец, наиболее проблемные места автомобилей ВАЗ по подсосу воздуха.
Резиновые заглушки ресивера не выносят никакой критики. Две заглушки меняются на один отрезок вакуумного шланга длиной около 10 см. Один конец шланга на один патрубок – другой конец шланга на второй патрубок – и подсоса нет! Шланг надо брать вакуумный белый!
Часто на выпускном коллекторе лежат шланги от дроссельного патрубка к клапану адсорбера и шланг вакуумного усилителя, от чего и страдают. После замены необходимо тщательно закрепить их на штатные места специальными скобами или хомутами.
Вакуумные усилители часто начинают подсасывать воздух, особенно если начинает течь главный тормозной цилиндр. При замене вакуумника не забудьте разобраться с течью ГТЦ!
Встречается экзотика вроде отвалившейся задней крышки регулятора холостого хода, повреждения мембраны регулятора давления топлива, косяки от неквалифицированной или самостоятельной сборки впуска, замены деталей и датчиков.
Автомобиль — это сложный механизм, в котором всё должно работать идеально. В противном случае серьёзно возрастает риск ДТП, мало того, одна неисправная деталь может привести к преждевременному износу всей системы. Чтобы этого не произошло, нужно внимательно относиться к своему железному товарищу и вовремя фиксировать все неисправности для их скорейшего устранения.
Двигатель — это сердце автомобиля.
Без его нормального функционирования под вопрос попадает сама возможность передвижения транспортного средства. Негативную роль в работе данного узла играет подсос воздуха во впускном коллекторе. Если данный дефект появится в вашем автомобиле, то мотор сможет заглохнуть посреди дороги.
Возможные места негерметичности впускного тракта
Все трубки, шланги вакуумной системы. Чаще всего шланги рассыхаются в местах соединения со штуцерами, трескаются на изгибах
Также подсос неучтенного воздуха может возникнуть вследствие невнимательности, когда после ремонта забывают подключить либо путают местами шланги, сдергивают их со штуцеров по неосторожности. Система вакуумного усилителя тормозов
Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры
Система вакуумного усилителя тормозов. Подсос воздуха может происходить не только через обратный клапан или шланг, но и через порванную мембрану, разгерметизацию корпуса вакуумной камеры
Мы уже рассматривали, как проверить ВУТ. Прокладка впускного коллектора.
Уплотнительные резинки форсунок.
- Уплотнитель РХХ в месте прикручивания к корпусу ДЗ.
- Ось вращения механической дроссельной заслонки. Возникшая на больших пробегах выработка приводит к появлению люфта. Дроссельные заслонки с электропроводом проблемой подсоса неучтенного воздуха в таких местах не страдают.
- Трещина во впускном коллекторе. Довольно типичная проблема для авто с пластиковыми коллекторами.
- Система вентиляции картерных газов. Причиной подсоса становится негерметичность шлангов, трубок, клапана.
- Негерметичность системы вентиляции бензобака.
Применение диагностического прибора
Сканер позволяет определить дополнительные симптомы, свидетельствующие о том, что причина нестабильных холостых оборотов именно в подсосе воздуха, Прибор позволит в реальном времени наблюдать:
- показания лямбда-зонда;
- степень открытия дроссельной заслонки;
- положение регулятора холостого хода;
- желаемые и действительные обороты холостого хода;
- долгосрочные и краткосрочные топливные коррекции.
На видео специалист-диагност поясняет, как именно использовать эти значения для диагностики подсоса воздуха в двигателе.
Локализируем причину
Рассмотрим основные методы определения причины подсоса воздуха без использования дымогенератора.
- Разбрызгивание очистителя карбюратора вблизи элементов впускного тракта. В состав очистителей входят легко испаряемые и воспламеняемые компоненты. Попадая через место подсоса воздуха в цилиндры, очиститель обогащает топливную смесь. В особо критичных случаях в такие моменты наблюдается кратковременное поднятие оборотов двигателя. Но гораздо достоверней во время теста наблюдать с помощью диагностического прибора за краткосрочной топливной коррекцией. Значения при всасывании очистителя будут подниматься, так как лямбда-зонд зарегистрирует обогащение смеси.
- Разбрызгивание воды. Цель проверки – услышать характерный звук всасывания воды, что обязательно произойдет в месте подсоса воздуха. Для удобства наберите в бутылку воды, предварительно сделав небольшое отверстие в крышке. Обильно полейте места подключения шлангов вакуумной системы, по возможности место стыка блока цилиндров и впускного коллектора. С особой внимательностью проверьте участок после дроссельной заслонки, так как там разряжение и риск появления подсоса выше всего. Но не стоит целиком заливать двигатель холодной водой, а особенно, выпускной коллектор. Резкий перепад температур может привести к его растрескиванию.

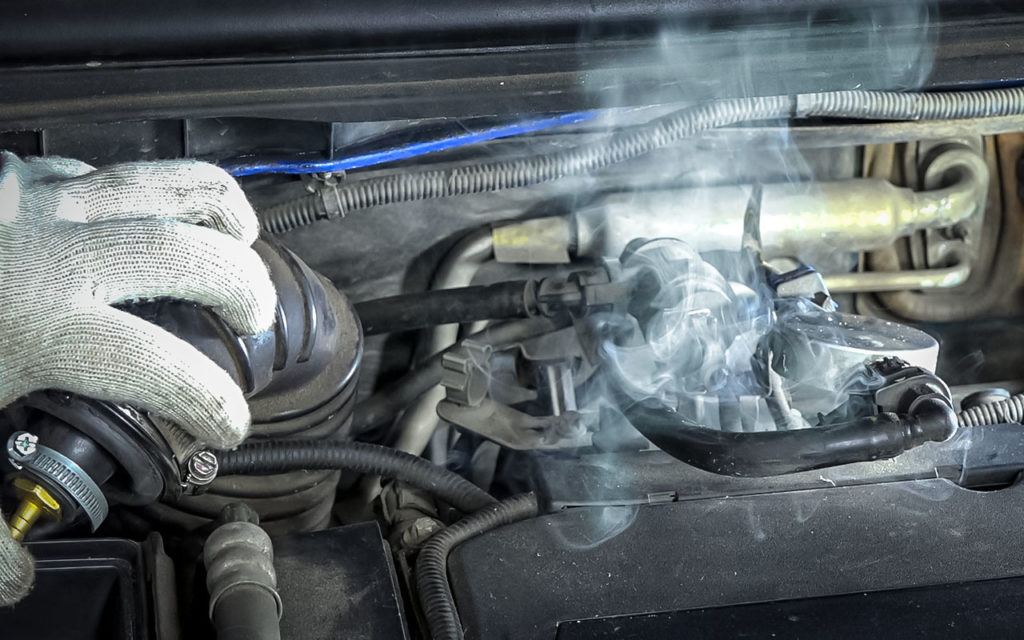

Тест дымогенератором
Смысл проверки заключается в подаче во впускной тракт дыма. В местах подсоса воздуха дым будет выходить, что и позволит локализировать негерметичность. Вы можете купить дымогенератор либо соорудить прибор своими руками. В интернете предостаточно различных вариантов конструкции, один из которых показан на видео ниже.
Как дымогенератором найти место подсоса воздуха?
- Заблокируйте впускной патрубок перед воздушным фильтром. Если этого не сделать давление дыма во впускном тракте нарастать будет медленно.
- Отсоедините один из доступных шлангов вакуумной системы, вместо него подключите шланг дымогенератора.
С помощью компрессора подайте дым. Когда система полностью заполнится, вам остается наблюдать за местами утечки дыма, которые могут спровоцировать подсос неучтенного воздуха во впускной коллектор.
Появление такой проблемы для любого водителя всегда неожиданно и неприятно. Сразу перед владельцем возникает несколько вопросов о том, что случилось с автомобилем, где искать неисправность, как её устранить. Большинство водителей обратятся за помощью к специалистам или «знатокам», хотя во многих случаях поиск и устранение неисправности можно выполнить самостоятельно.
Явные признаки, что двигатель подсасывает воздух, как обнаружить и устранить своими руками
Здравствуйте, уважаемые читатели! Думаю вы в курсе как вкратце работает инжектор. Он делает автоматически воздушно топливно смесь. Благодаря датчикам, система работает идеально. Если датчик выходит из строя, происходит нарушение работы системы, двигатель начинает «троить».
А если все датчики работают исправно, а двигатель все равно не правильно, что это может быть?
Самая популярная причина, это подсос воздуха в систему.
Воздух, который не проходит через ДМРВ называется неучтенным. Соотвественно, двигатель уже не будет работать исправно.
Признаками того, что двигатель подсасывает воздух является:
1. Нестабильная работа на холостых оборотах.
2. Провалы при начале движения.
3. Тяга стала хуже.
4. Повысился расход топлива.
5. Может гореть Чек.
Как правило, главным признаком является нестабильная работа мотора на холостом ходу.
Как самостоятельно найти в каком месте происходит подсос воздуха?
Есть специальное оборудование, называется прибор дымогенератор. Его принцип в том, что в систему запускают дым под давлением и он начинает выходить из места, где система не герметична.
Чаще всего, это происходит в местах установки форсунок или датчиков. Как правило, проблема решается заменой уплотнительных колец. Они со временем деревенеют и начинается подсос воздуха.
Дымогенератор можно не покупать, его достаточно легко сделать своими руками. Смотрите, что нам для этого понадобится:
Пластмассовый контейнер, сигарета, два соска от бескамерки, компрессор для накачки колес, шланг.
Врезаем в контейнер с двух сторон соски от бескамерки. С одной стороны оставляем золотник.
Второй шланг подсоединяем к впускному коллектору:
ДМРВ следует снять и закрыть подачу воздуха. Для этого можно использовать что угодно, скажем пакет. В этом случае использовали баллон.
Теперь поджигаем сигарету и вставляем ее в шланг, закрываем крышкой и включаем компрессор:
Остается смотреть откуда пойдет дым:
Таким образом, вы точно будете знать, в каком конкретно месте происходит подсос воздуха, где произошла разгерметизация.
Устраняем неисправность, снова проверяем дымогенератором и радуемся, что самостоятельно отремонтировали автомобиль.
Источник
Методы обнаружения неисправности
Как правило, о возможности проникновения воздуха сквозь неплотное соединение вспоминают в последнюю очередь, когда исключены остальные неполадки – выход из строя датчиков, регуляторов и так далее. Между тем существует простой способ найти подсос воздуха – на работающем двигателе медленно закрыть патрубок дроссельной заслонки ладонью. Если мотор не глохнет, то на участке после датчика ДМРВ появилась щель, куда просачивается дополнительный поток.
- Заведите мотор и дождитесь, пока стабилизируются обороты холостого хода.
- Передавите в нескольких точках резиновый патрубок, ведущий от силового агрегата к корпусу усилителя.
- Если работа двигателя не изменится, то на данном участке подсоса нет. На неисправность укажет повышение оборотов коленчатого вала.
Аналогичным способом проверьте все шланги, отбирающие вакуум от мотора. Если обороты коленвала меняются при сдавливании и последующем отпускании патрубков, ищите ослабленный хомут либо трещину в шланге.
Отыскать подсос воздуха через дроссельную заслонку, коллектор и другие детали двигателя поможет компрессор. Нагнетающий шланг с переходником вкручивается вместо любой свечи зажигания, затем коленчатый вал поворачивается в положение, когда впускной клапан данного цилиндра открыт. Нагнетая воздух под давлением 4–6 Бар, обработайте все стыки мыльным раствором – в проблемной точке сразу появятся пузыри.
- Наберите в шприц объемом 20 см 3 бензина.
- Запустите двигатель и обождите, пока холостой ход немного выровняется.
- Аккуратно поливайте бензином подозрительные точки, выдавливая горючее прямо на прокладки.
- Если подсос идет через впускной коллектор, то поршни станут втягивать разлитый бензин вместе с воздухом и обороты заметно повысятся. Действуйте аккуратно, чтобы горючее не попало на электропроводку.
Способ поливки одинаково хорошо подходит для проверки коллектора, уплотнений форсунок и прокладки дросселя. А вот проверить заслонки карбюратора шприцем не выйдет, поскольку к ним нельзя подобраться. Чтобы убедиться в наличии выработки и образовании боковых щелей, агрегат придется снять и очистить от сажи стенки камер.
Магистраль, подающую солярку к ТНВД дизельного мотора, проверить сложнее. Здесь подойдет способ с применением компрессора и мыльной пены, но подобное оборудование есть не в каждом гараже. Придется идти по стыкам всей трубки и диагностировать подсос методом исключения. Обливать соединения дизельным топливом бессмысленно – эффект будет незначительный и перемен в работе мотора вы не услышите.
Один из новейших методов диагностики предполагает использование специального устройства – генератора дыма. Подключение производится, как и в случае с компрессором, к свечному отверстию любого цилиндра. После запуска дымогенератора нетрудно отыскать точку проникновения воздуха. Чтобы лучше видеть поднимающиеся струйки дыма, рекомендуется применять галогенную лампу.
Как правильно определить симптомы подсоса воздуха двигателем и провести его полную диагностику? Подобные вопросы могут возникнуть через некоторое количество пробега автомобилем, ведь двигатель, будучи сложнейшим механизмом, подвергается колоссальной нагрузке, в результате которой он изнашивается.
Если пустить эти процессы на самотек, в итоге можно попасть на довольно-таки крупную сумму денег, выкинутую на ремонт или замену мотора.
Симптомы подсоса воздуха двигателем чаще всего однозначны, происходит падение мощности. У некоторых автовладельцев наблюдается потеря мощности на низких оборотах двигателя (у некоторых на высоких). Зависит это от типа двигателя (дизель \ бензин), а также ряда других причин.
Текст видео
Диагностика подсоса воздуха форсунок инжекторных двигателей
ПОДЕРЖИ КАНАЛ ) Буду благодарен
на развитие канала на покупку камеры 3 $
сбербанк 5469 6000 2805 8436
веб мани R338416336454Z197936543913E483830389412 заранее спасибо !
Во втором цилиндре пропуски воспламенения. Цилиндр отрубается. Оказалось форсунка подсасывает воздух (брызгал карбклинером). Замена уплотнительных колец помогает только на неделю. Так же помогает тупо снятие форсунки и установка ее на место. Прочитал, что ФУМ ленты под уплотнительные кольца и герметики использовать нельзя. У кого была такая проблема? Как побороли?
Когда автомобиль при старте с места (резком) начинает на секундочку захлебываться, а в некоторых случаях даже глохнет — это 99% подсос воздуха. Поскольку лишний воздух, попадающий в цилиндры двигателя, вызывает резкое обеднение смеси и, как следствие, трудности воспламенения. Мотор троит и может глохнуть на холостых.
Выявление
Выхлопная труба, потерявшая герметичность.
Уплотнения топливного насоса высокого давления.
Подача воздуха осуществляется через ручной рычаг бензонасоса.
Дымо или парогенератором
Уплотнения топливного насоса.
Моральное старение пломб.
Диагностика неисправности заключается в отключении топливного насоса и заправке его от другой емкости (например, пластиковой канистры). Емкость емкостью 3 ÷ 4 литра, два прозрачных шланга длиной один метр, пара хомутов. Соблюдая чистящие средства, замените прямую и обратную топливопроводы от ТНВД на прозрачные трубки, и удалите из них воздух.
Один из способов удалить стравливающий воздух — очистить рабочую зону и зону бака над топливным насосом. Необходимо открутить «возвратный» винт, через который воздух выходит через сифон до появления топлива. Крепежный винт вставлен на место. Запустив двигатель на несколько минут, удаляют оставшийся воздух.
Возможные неисправности
Завершается проверкой топливного фильтра (обычного фильтра), помещая его под топливный насос высокого давления.
- Возникновение утечек в топливной системе в автомобилях с дизельным двигателем вызвано атмосферным давлением. Это выше давления, создаваемого при перекачке топлива из бака автомобиля. Он предполагает замену латунных топливопроводов на резиновые, пластиковые и соединение их стяжками. Шланги из таких материалов имеют меньший срок службы. Это связано с тем, что синтетические шланги в пространстве под капотом нагреваются, провисают, трутся и способствуют утечке воздуха в результате истирания.
- Таким образом, механическое напряжение, перегрев, использование очищающих средств, способных размягчать неметаллические материалы и герметики, можно отнести к первопричине всасывания воздуха.
- Датчик положения дроссельной заслонки используется для определения скорости и степени открытия дроссельной заслонки. Датчик положения дроссельной заслонки, сокращенно DPDZ, — это устройство, которое изначально было разработано для преобразования угла положения дроссельной заслонки в постоянное напряжение. Этот датчик считается одним из датчиков всех электронных систем управления двигателем на автомобиле с впрыском топлива. После получения сигнала от датчика положения дроссельной заслонки контроллер контролирует угол отклонения дроссельной заслонки. Электронный модуль управления использует информацию от датчика положения дроссельной заслонки для выбора режима «только дроссельная заслонка».
Прежде чем обсуждать диагностику датчика положения дроссельной заслонки и симптомы неисправности, поговорим о значении датчика. Датчик положения дроссельной заслонки играет огромную роль в управлении двигателем автомобиля, так как его показания позволяют блоку управления рассчитывать пропорции топлива и регулировать угол опережения зажигания. Если датчик выходит из строя, водитель немедленно информирует водителя о проблеме. Появляется сообщение об ошибкена панели приборов, а именно индикатор «Чек»
Обратите внимание, что возникающая неисправность указывает только на неисправность цепи датчика положения дроссельной заслонки, но не может быть обнаружена. Это означает, что если настройки датчика нарушены, устройство не сможет распознать ошибку. Электрическая система системы управления двигателем обнаруживает обрыв провода или короткое замыкание
В системе зажигания и питания могут быть некоторые признаки неисправности. Кроме того, воздух может засасываться так называемым дроссельной заслонке или к увеличению оборотов из-за неисправности. Вращение имеет некоторые внешние признаки, но коды ошибок не сохраняются в памяти электрического блока. Разберем основные признаки неисправности:
Электрическая система системы управления двигателем обнаруживает обрыв провода или короткое замыкание. В системе зажигания и питания могут быть некоторые признаки неисправности. Кроме того, воздух может засасываться так называемым дроссельной заслонке или к увеличению оборотов из-за неисправности. Вращение имеет некоторые внешние признаки, но коды ошибок не сохраняются в памяти электрического блока. Разберем основные признаки неисправности:
Чем чреват подсос воздуха для двигателя автомобиля
Подсосом воздуха принято называть нестабильное поступление дополнительных воздушных масс через неплотности впускного тракта.
Этот кислород плохо учитывается системой, поэтому двигатель будет реагировать на него неуверенной и нестабильной работой во всех режимах.
Обязательно прочитай: Как удалить воздух из системы охлаждения автомобиля
Особенно это заметно на холостом ходу, когда потребление воздуха небольшое, и добавки наносят более существенный вред. Но и в мощностных режимах подсосы нежелательны, поскольку ведут к снижению отдачи, росту расхода и нарушениям теплового режима.
Диагностика
Для проверки автомобиля на подсос можно воспользоваться сканером ELM327, как это сделать можно прочитать тут. Данный сканер способен провести диагностику вашего авто и указать имеется ли в нем эта неисправность. Но, проверка сканером не всегда будет эталонной, так как подсос может быть незначительный и ЭБУ попросту может его не заметить.
Лучше всего проверять подсос старым проверенным методом, а точнее несколькими, которые приведены ниже.
Первый способ
Необходимо открутить ДМРВ от корпуса воздушного фильтра. Крепится он двумя болтами под ключ на «10мм». Вынимаем ДМРВ и запускаем двигатель.
На работающем ДВС рукой или пакетом перекрываем отверстие датчика, автомобиль должен заглохнуть, а впускная гофра сжаться. В двигателе создается вакуум, который при отсутствии подсоса воздуха будет сохраняться продолжительное время и гофра останется сжатой.

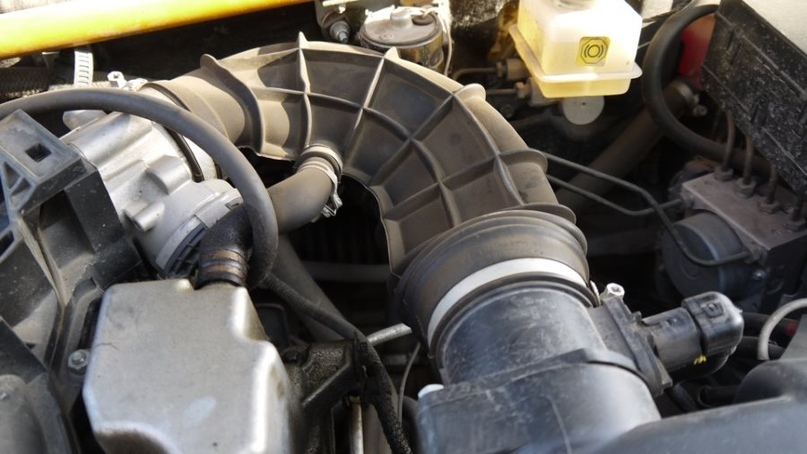

Сжатая гофра в следствии вакуума
Если же на вашем авто гофра мгновенно расправилась или же
вовсе не сжалась, то это свидетельствует о наличии подсоса.
Второй способ

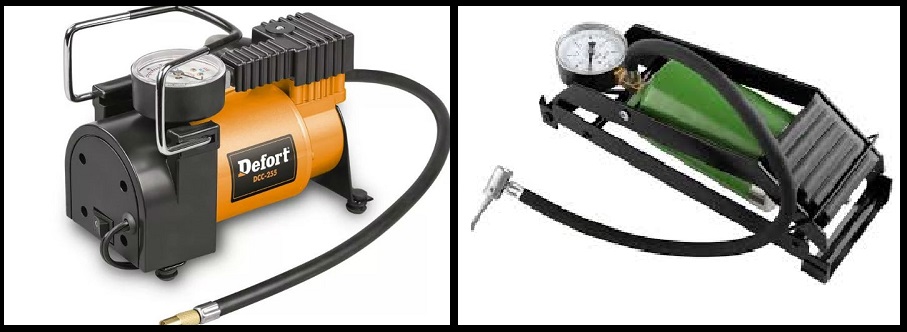

Для диагностики данным способом понадобиться насос или
компрессор.

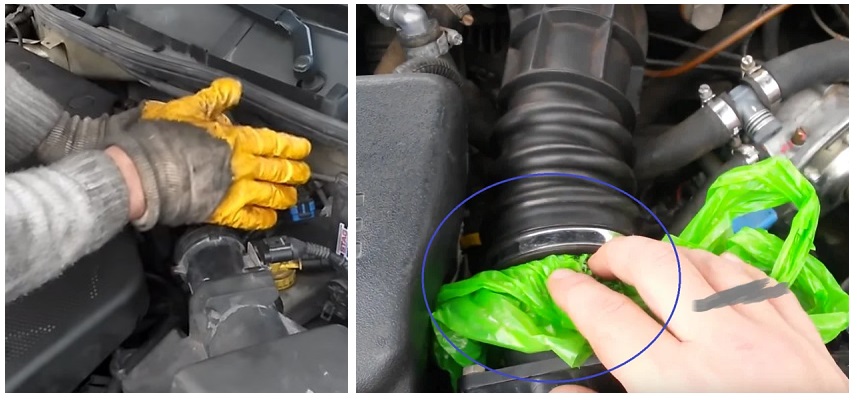

Тут так же как и в первом случае, необходимо открутить ДМРВ от корпуса и между ним
вставить пакет. Затем закрутить обратно тем самым заблокировать доступ воздуха
в двигатель.
На ресивере находим штуцер с заглушкой. Снимаем заглушку и подключаем туда насос, накачиваем в ресивер давление и слушаем, откуда будет исходить шипение. Для более точного определения места подсоса можно использовать мыльный раствор с пульверизатором. Данным раствором обрызгиваем места возможного подсоса и смотрим на появление пузырей.
Третий способ
Данный способ широко используется на станциях технического
обслуживания. Поиск подсоса производиться с помощью дымогенератора. Этот способ
схож со вторым, но вместо воздуха в ресивер нагнетают дым. Если в двигателе
есть подсос, то из этого места будет утекать дым.
