Допустимый износ тормозного барабана камаз

Осмотр поверхности тормозного барабана на выявление износа

Специальный инструмент

CH-8001 Комплект циферблатного индикатора

Эквивалентные местные инструменты см. Специальный инструмент .

Предупреждение. См. Предупреждение о пыли с тормозов во введении.

Сняв тормозной барабан, очистить поверхность контакта накладок тормозных колодок с тормозным барабаном с помощью денатурированного спирта или аналогичного средства, утвержденного для чистки тормозных механизмов.
Осмотреть тормозную поверхность тормозного барабана на выявление следующих состояний:

•	Сильное ржавление и/или точечная коррозия

Легкий налет ржавчины можно удалить с поверхности с помощью шлифовального круга; последствия глубокой коррозии и/или поверхностные раковины необходимо удалить посредством повторной обработки барабана.

•	Трещины и/или тепловые точки

•	Сильное посинение

•	Отсутствие балансирных грузов

При наличии на тормозной поверхности тормозного барабана одного или нескольких описанных состояний барабан следует обточить или заменить.

С помощью микрометра для измерения тормозных барабанов, откалиброванного до тысячных долей дюйма, измерить и записать глубину борозд, имеющихся на тормозной поверхности барабана.

Проследить за тем, чтобы измерения выполнялись только в области контакта с накладками тормозных колодок.

Сравнить значение глубины выемок или царапин со следующими характеристиками:

Параметр
Максимально допустимая глубина выемок на тормозном барабане: 0,50 мм (0,020 дюйма).

Если глубина выемок превышает значение согласно спецификации, или на поверхности слишком много выемок, барабан следует обработать или заменить.
Установить тормозной барабан на токарный станок для проточки тормозных механизмов.

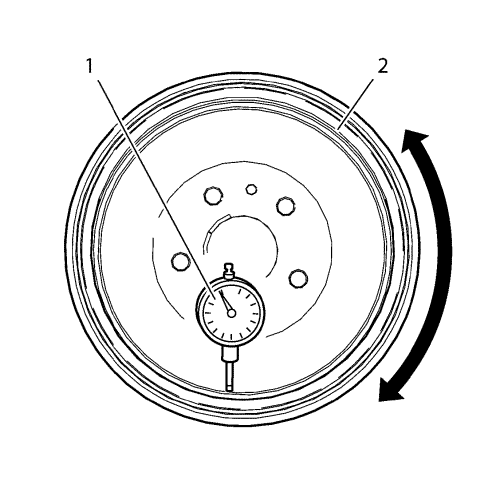

Установить циферблатный указатель СН-8001 (1) или аналогичный так, чтобы щуп индикатора касался тормозной поверхности тормозного барабана (2) под углом 90 градусов приблизительно в 19 мм (0,75 дюйма) от внешнего края барабана.
Измерить и записать радиальное биение тормозного барабана.

9.1.	Вращать барабан до тех пор, пока на указателе не будет отображено наименьшее значение, затем обнулить указатель.

9.2.	Вращать барабан до тех пор, пока на указателе не будет отображено наибольшее значение.

Сравнить радиальное биение тормозного барабана со следующими характеристиками:

Параметр
Максимально допустимое радиальное биение на тормозном барабане: 0,03 мм (0,001 дюйма).

Если радиальное биение тормозного барабана превышает указанное в характеристиках, барабан необходимо обработать или заменить.

Измерение толщины тормозного диска

Тормозные диски – это те детали, которые работают в повышенном диапазоне механических воздействий, поэтому их изготавливают из довольно прочных материалов. Но, не смотря на прочные материалы, тормозные диски – это самая уязвимая часть тормозной системы. Тормозные диски могут подвергаться механическому воздействию со стороны тормозных колодок, которые могут быть неисправными.

На увеличения износа тормозных диско может влиять небольшая площадь соприкосновения с тормозными колодками. На площадь контакта должно быть довольно большое давление, поэтому тормозные диски быстро изнашиваются.

На вопрос об определении износа тормозных дисков ответит сам тормозной диск. Точной цифры в годах эксплуатации или километрах пробега нет. Вопрос о том, сколько можно эксплуатировать тормозные диски, некорректный.

Производители такой вариант предусмотрели. На торце тормозного диска указана допустима толщина диска. Но это только в том случае, если диск изготовили с соблюдением международных стандартов. Водителям интересны 2 цифры: исходная толщина диска и минимальная толщина, по достижении которой производитель перестает отвечать за эксплуатацию диска.

Диски нужно систематически диагностировать, чтобы во время движения не попасть в неприятную ситуацию – тормозной диск может лопнуть, разлететься на куски. Достаточно провести 5 минут, чтобы замерить толщину тормозного диска.

Причины износа тормозов

Если тормозить плавно и не часто (пробег в основном по трассе), то менять колодки можно после 20 000 километров пробега. Напротив, если вы часто и резко тормозите (агрессивный стиль вождения в городе), то колодки могут сточиться уже после 5 000 километров пробега.

Немаловажным фактором являются качественные характеристики самих колодок. Некоторые производители откровенно экономят на сырье. У одного и того же производителя могут быть несколько моделей колодок — более дорогие и дешевые, более мягкие и жесткие.

Все индивидуально, поэтому важно время от времени контролировать износ тормозов

LADA > Kalina

У большинства автомобилей при обычной эксплуатации внутренняя колодка стирается чуть быстрее внешней, причем это не зависит от конструкции тормозных механизмов. Однако в специфических условиях эксплуатации или из-за конструктивных особенностей некоторых машин внутренние колодки иногда изнашиваются заметно интенсивнее внешних. К примеру, на Мазде 6 второго поколения внутренняя колодка на переднем правом колесе стирается в полтора раза быстрее внешней.

Кроме конструктивных нюансов могут иметь место и неисправности. Например, повышенный износ колодки из-за закисшего поршня

Поэтому при первом осмотре тормозных механизмов на машине, с которой вам еще не приходилось иметь дело, важно снять колесо, чтобы оценить состояние и внешней, и внутренней колодок. Недобросовестные сервисмены часто ограничиваются примерной оценкой износа только внешних колодок, разглядывая их через спицы колесного диска, не снимая самого колеса

Не исключено, что вскоре недовольный клиент вернется на эту СТО со стертыми внутренними колодками и претензиями!

В качестве примера проверим состояние тормозов на редакционной Калине, которая проехала почти 63 000 км. Кроме того, приведем приблизительные показатели по критическому износу различных элементов тормозной системы. Для каждой конкретной модели автомобиля они могут отличаться как в бóльшую, так и в меньшую сторону. Эти данные можно найти в книжках по ремонту и обслуживанию или на просторах интернета.

Но вернемся к нашей Калине. Только после снятия колеса видна реальная картина. Толщина фрикционной накладки примерно равна толщине основания колодки: износ порядка 60%. Если толщина фрикционной накладки уменьшится до 2 мм, это будет означать износ в 100%. У многих автомобилей на основании колодки предусмотрен металлический язычок. При критическом износе накладки он начинает контактировать с тормозным диском, издавая характерный скрип. Чаще всего язычок устанавливают только на внутренних колодках.

Как развести тормозные колодки на КАМАЗе

Торможение КАМАЗа обеспечивает настройка тормозов. После того, как будет заменён фрикционный материал, требуется регулировка тормозных колодок на КАМАЗе. Данный процесс осуществляется с помощью эксцентриков для регулировки.

Наладки используются для максимального подведения колодок к барабану тормозов. Чтобы поверить качество проведённых работ, применяют щуп, имеющий толщину 0,1 миллиметра, который должен не входить в промежуток, разделяющий накладку и тормозной барабан.

Частичную регулировку выполняют при уменьшении эффективности тормозов или подклинивании колодок. Вследствие износа фрикционного вещества повышается ход штока в тормозной камере

Это важно для всех, кого интересует, как развести колодки на КАМАЗе Евро-3

Чтобы развести колодки на КАМАЗе Евро, вывешивают колесо и подводят к барабану накладки. Регулирование осуществляется посредством вращения осей рычагов регулировки.

Трещотка располагается ниже аккумулятора. Перед тем, как правильно развести колодки на КАМАЗе, для регулирования откручивают болт для стопора на два-три оборота, с помощью регулировочного винта (червяка) по часовой стрелке поворачивают вал, пока не остановится полностью свободное вращение колеса.

Для установки нужного зазора требуется на два-три щелчка осуществить поворот в заднюю сторону червячного вала и заворачивание стопорного болта. Выполнив наладку, следует проверить эффективность тормозной системы.

Чтобы обеспечить равномерное торможение, предотвращающее занос, нужно добиться, чтобы у штоков тормозных камер справа и слева был одинаковый ход. Регулируя тормоза, значение перемещения устанавливают на уровне 2 см. Допускается не более 3 мм разницы между показателями справа и слева. Для этого полезно посмотреть видео как развести колодки на КАМАЗе ниже.

Проточка тормозных барабанов — экономим, только не на безопасности

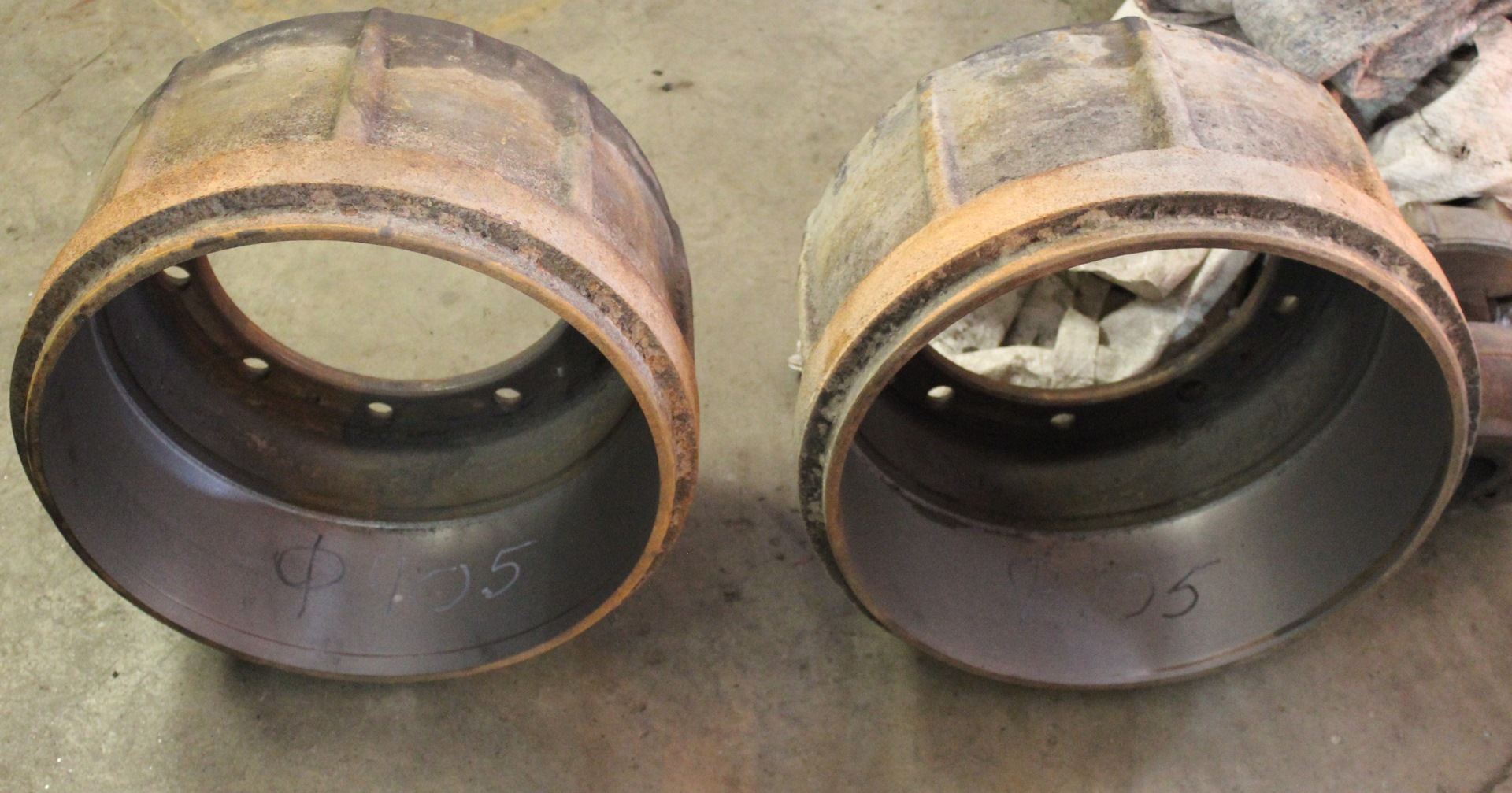

Расточка тормозных барабанов

Многие авто оснащены задней системой торможения, она в свою очередь состоит из тормозного барабана, в который установлен механизм «саморазводки» колодок. На территориях постсоветских стран в условиях эксплуатации этот механизм часто засоряется и через каждые 14 тысяч километров пробега перестает правильно работать. Но если вовремя производить профилактику этой системы, то задние барабанные тормоза будут эффективны в работе.

Одним из важных моментов профилактики в системе торможения для грузовых и легковых авто считается проточка либо расточка тормозных барабанов (на рабочей поверхности протачивается кромка). После правильной замены колодок, обратной сборки тормозного механизма, обеспечивается минимальный зазор между поверхностью барабана и колодками.

Тормозные колодки в тормозной системе подлежат замене, если пробег составляет около 80 тысяч километров. Профилактику систему торможения, а именно колодок, нужно проводить не меньше, чем через каждые 30 тысяч километров. В городе при эксплуатации авто во много раз увеличивается частота использования системы торможения, а также возрастает на нее нагрузка. Если часто использовать тормоза, это приводит к сильному нагреву, резко снижается эффективность, что плохо влияет на выполнение их прямых функций.

Тормозные колодки изготовлены из материала, который имеет неоднородную структуру, в процессе эксплуатации по всему радиусу на рабочей поверхности барабана образуются борозды и канавки, происходит их частичная деформация, что приводит к повышенному износу колодок и вибрации, в результате происходит снижение эффективности торможения.

Неисправность тормозной системы авто можно определить по следующим признакам:

Как можно восстановить тормозную систему? Существуют два способа восстановления:

В данной ситуации оптимальным решением будет купить новые барабаны. Но часто стоимость новых барабанов очень высока. При постоянной эксплуатации авто не каждому по карману дополнительные расходы. Дешевле будет вариант расточки барабанов, поэтому у автомобилистов он пользуется большим спросом. Наши сограждане чаще прибегают к этому способу решения проблемы. Расточить или проточить — это на специальном стенде или станке методом проточки можно с рабочей поверхности устранить неровности и дефекты путем снятия или удаления слоя металла. Иногда этот процесс специалисты называют профилактическое техническое обслуживание или реставрация.

Сколько же нужно снимать? Производитель для каждой модели устанавливает допустимую минимальную толщину. Эти цифры считаются нормативно допустимыми. Если на авто установлены штатные барабаны, цифры можно найти в инструкции от производителя или в руководстве пользователя.

Стенд и станок для расточки тормозных барабанов будет вариантом решения проблемы. Не так давно автовладелец не задумывался где и каким образом производить расточку. Он просто снимал их и нес в мастерскую. Там опытный токарь, который хорошо знает свое дело, давал этой запчасти «вторую жизнь». Это был трудоемкий и сложный технологический процесс.

Расточка — это не банальное протачивание на рабочей поверхности верхнего слоя

Важно при балансировке придерживаться всех параметров относительно ступицы колеса и барабана. Сбой или неточности в одном из этапов такого процесса приведут к серьезным или к трагическим последствиям

Поэтому к таким моментам нужно подходить с большим вниманием и со всей ответственностью

У современных мастеров СТО в распоряжении есть специальный станок, в нем возможно запрограммировать все параметры, и тогда в режиме заданной программы происходит расточка, проточка и шлифовка барабана. Это позволит в этом технологическом процессе минимизировать вероятность погрешностей и ошибок. Часто нет нужды снимать тормозной барабан с авто.

Как правило, проточка со снятием осуществляется на специализированном стенде или стационарном токарном станке для расточки барабанов. С помощью переносного станка для проточки осуществляется процесс без снятия. Возможен вариант подручными средствами самостоятельной шлифовки или расточки барабанов, хотя такой способ выглядит сомнительным в плане его дальнейшей безопасности и эффективности эксплуатации.

В результате проточки профессиональным мастером на специальном оборудовании:

А теперь подытожим: Можно самому сделать проточку тормозного барабана. Но чтобы завершить такой процесс, нужно быть готовыми к выполнению двух условий — иметь свой токарный станок и быть токарем определенного разряда. В других случаях следует руководствоваться здравым смыслом и не рисковать.

Особенности регулировки

Иногда достаточно знать, как подвести или развести колодки на КамАЗе. Регулируя механизм, можно восстановить прежнюю функциональность.

Изначально проверяют, насколько удобно двигается рычаг. Он должен с легкостью перемещаться, после чего возвращаться в исходную позицию.
На следующем этапе совмещают отверстия механизмов (рукоятка и шток). Для этого вращают специальным червяком.
Надавливают на блок, который ответственен за положение механизмов и тормозную часть КамАЗа, в нужном направлении.
Соединяют кронштейн, предназначенный для фиксации, и блок рукоятки для управления. Для этого используют болты и механизмы.
При вращении червяка удается разводить механизм. В результате колодка и барабанный механизм соприкасаются друг с другом.
Теперь червяк поворачивают в противоположную сторону на ¾ оборота. Зубчатая муфта должна работать. Минимальный показатель поворота червяка – 42 Нм.
Обязательно проверяют работоспособность рукоятки, штока. Также регулируют ход штока, так как он должен соответствовать зазору. Завершающей задачей будет проверка вращения барабанного механизма.
Через 2-6 километров пробега проверяют нагрев барабанного устройства. Температура должна быть не выше 80 градусов.

Чем отличаются барабанные тормоза от дисковых?

Один из недостатков барабанных механизмов в сравнении с дисковыми — отсутствие эффекта самоочистки. Продукты износа от тормозных колодок остаются внутри барабана и оставляют характерные следы на рабочих поверхностях фрикционных элементов.

Редакционная Калина часто используется для участия в различных соревнованиях. То есть условия ее эксплуатации можно назвать тяжелыми. Однако, к нашему удивлению, износ родных колодок оказался небольшим — примерно 30%. Вероятно, причина в том, что у машины относительно небольшая масса, да и динамические показатели не выдающиеся.

Вам потребуется штангенциркуль или линейка.

ПРИМЕЧАНИЕ: Если при торможении автомобиль уводит в сторону или слышен посторонний шум, проверьте состояние тормозных колодок.

1. Установите автомобиль на подъемник или домкрат (подставки).

2. Снимите переднее колесо.

3. Проверьте через отверстие в суппорте состояние колодок.

Заменяйте колодки в следующих случаях:

толщина фрикционных накладок 1,4 мм или меньше;
поверхность накладок замаслена;
накладки непрочно соединены с основанием.

Самое главное – это то, чтобы вопрос о допустимом износе тормозных дисков возник сам по себе. Все прекрасно понимают, что автомобиль должен двигаться, поэтому все системы автомобиля нужно во время обслуживать и ремонтировать: проверять состояние амортизаторов, ходой части, двигателя, доливать моторное масло.

Но автомобиль должен не только двигаться. Нужно быть уверенным в том, что во время движения можно эффективно и вовремя затормозить. Своевременное обслуживание, ремонт и диагностика тормозной системы – это главная задача.

Тормозные диски исключением не являются. Чуть ли не самым главным показателем работоспособности тормозной системы является ресурс тормозных колодок и тормозных дисков.

Измерение толщины тормозного барабана

измерительный метод. Это подразумевает замер толщины тормозных дисков. Связано это с тем, что тормозной диск неравномерно изнашивается. Если толщина диска приближается к минимальной, то стоит задуматься о проточке дисков и замене тормозных колодок;

визуальный метод – это осмотр дисков. На ощупь можно определить сколы, трещины, буртики и выработку диска. Это не займет много времени, но позволит определить, есть ли необходимость менять диски;

последний метод – динамичный. Во время движения можно ощутить вибрацию педали тормозов и рулевого колеса, услышать скрежет. Но тормозные диски до такого состояния лучше не доводить.

Если исходить из результата диагностики тормозного диска, можно принять решение о том, что делать с дисками. Вариантов есть не так много: заменить тормозные диски или же провести расточку.

Тормозные диски, как и амортизаторы или тормозные колодки, являются деталями парными, поэтому диски меняют одновременно на оси автомобиля.

Не нужно пытаться самостоятельно увеличить срок службы, устанавливая пару тормозных колодок. Делают так для того, чтобы не проваливался поршень тормозного рабочего цилиндра. Результаты таких действий могут быть непредсказуемыми.

Тормозные колодки и тормозные диски нужно приобретать в сертифицированных торговых точках, поскольку на них дадут гарантию. Тормоза – это та автомобильная система, на которой экономить не стоит.

Важно контролировать свой стиль вождения. Если при разгоне постоянно экстренно тормозить, то тормозные колодки и диски быстро износятся

Результат пренебрежительного отношения к состоянию тормозной системы и к толщине тормозных дисков может привести к тому, что из строя выйдут рабочие цилиндры.

Всем привет! Вам, думаю, хорошо известно, что тормоза в машине работают на основе силы трения. И трение обладают разрушающим эффектом, постепенно стирая контактирующие между собой поверхности. Причем это не зависит от того, насколько прочным является материал. Тут дело только во времени. Потому проточка тормозных барабанов станет вполне актуальной темой для обсуждения.

Барабанные механизмы (БМ) тормозной системы авто преимущественно изготавливаются из прочных и износостойких материалов. Но износ все равно постепенно возникает. Думаю, каждый понимает, что ездить на машине с изношенными тормозами крайне опасно и некомфортно из-за вибраций, свиста, скрежета и длинного тормозного пути.

Стоит поговорить о таком понятии как проточно или расточка. Зачем она нужна, как выполняется, есть ли в узлах допустимый износ, и не лучше ли просто поставить новые барабаны. Мы уже ранее говорили о том, как определить износ тормозных дисков . Также обсуждался вопрос их правильной проточки . Теперь очередь за барабанами.

Специальный станок для проточки

Несколько лет назад автомобилисты даже не колебались в выборе места для проведения расточки. Они попросту снимали барабаны, и отвозили их в специальные токарные мастерские. Уже там квалифицированные токари с многолетним стажем вдохновлял ваши запчасти на длительный срок эксплуатации, как бы давали им «вторую жизнь». Процедура трудоемкая, но крайне эффективная.

Читать дальше: Замена передних тормозных дисков киа спортейдж 3

Не стоит забывать, что выполнение расточки – это не банальное снятие определенного слоя металла с поверхности детали. Обязательным остается соблюдение всех нормативов при балансировке и параметров. Даже самые незначительные погрешности на любом этапе могут повлечь за собой фатальные последствия

Поэтому в мерах предосторожности важно подходить к выполнению работы со всей осторожностью и вниманием

Большинство современных СТО оборудованы специализированным станком, в котором опытные мастера могут выбирать определенные параметры. Благодаря программе, работы по расточке происходят в определенном режиме, не отклоняясь от заданных параметров. Это позволяет если не исключить полностью, то хотя бы максимально минимизировать возможные ошибки во время технологического процесса.

Снятие барабанов необходимо при выполнении проточки на станках стационарного типа. Но существуют и переносные станки, при использовании которых процесс происходит без снятия. Есть вариант шлифовки барабанов дома при помощи подручных средств, но это выглядит достаточно сомнительно. Хотя бы потому, что дальнейшая эксплуатация деталей и ваша безопасность становятся под большим вопросом.

1 – стационарный станок, 2 – переносной станок

При выполнении проточки на специализированных СТО, с применением соответствующего оборудования, вы избавитесь от:

Как видите, в этом случае вас ожидают сплошные плюсы. Теперь рассмотрим важные нюансы при расточке.

Почему износ колодок может ускориться?

Важно помнить о тяжелых условиях эксплуатации, например, движение по горным серпантинам или участие в любительских гонках. В таких режимах у исправной тормозной системы внутренняя колодка может начать стачиваться в разы быстрее внешней

Нечто подобное когда-то случилось и с моей машиной. При повседневной езде износ колодок на седане Volkswagen Jetta последнего поколения был равномерным. Это усыпило мою бдительность, и я перестал следить за состоянием внутренних накладок. После участия в двух этапах спринтов (далеко не самых тяжелых для техники) оказалось, что внутренние колодки почти полностью стерлись. Особенно сильно это проявилось на левом колесе. Повезло, что дело не дошло до задиров на тормозных дисках!

Как работают барабанные тормоза МАЗ

Тормозные механизмы, установленные на передних и задних колесах, а также на колесах прицепов и полуприцепов МАЗ устроены одинаково. Основу тормозного механизма составляет легкосъемный тормозной барабан, который с помощью болтов устанавливается на ступицу колеса. На барабан, в свою очередь, с помощью гаек и шпилек крепится колесный диск. Внутри барабана находится тормозной механизм с колодками и системой их привода, механизм смонтирован на круглом щите, в каждом механизме используется по две тормозных колодки со сменными фрикционными накладками.

Тормозные барабаны автомобилей МАЗ имеют крайне простое устройство. Обычно это цилиндр или цилиндр с конической частью, с широкой стороны которого имеется буртик с отверстиями для шпилек. В разных типах барабанов предусмотрено от 6 до 12 отверстий, причем, чем больше размеры и масса барабана, тем больше отверстий. Также в буртике имеется два демонтажных резьбовых отверстия, они расположены несколько ниже крепежных отверстий, а также имеют меньший диаметр (обычно под резьбу М16).

Монтаж тормозного механизма и барабана несколько отличается для передней и задней осей. На передней оси используется односкатная ошиновка, поэтому колесный диск устанавливается непосредственно на тормозной барабан. На средней и задней осях автомобилей МАЗ применяется двускатная ошиновка, поэтому тормозной барабан устанавливается только во внутреннем колесе, а диск внешнего колеса крепится на ступицу. В связи с этим тормозные барабаны задних и передних осей автомобилей МАЗ имеют разную конструкцию, а ремонт тормозных механизмов задней и средней оси несколько более сложен, чем тормозов передней оси.

Привод колесного тормозного механизма обеспечивается тормозными камерами, которые управляются сжатым воздухом. Причем на передней оси используются тормозные камеры диафрагменного типа, на средней и задней осях — диафрагменные камеры с пружинными энергоаккумуляторами. Шток камеры соединен с тормозным механизмом посредством регулировочного рычага, с его помощью можно в тех или иных пределах регулировать степень прижатия тормозных колодок к барабану при нажатии на педаль тормоза.

Принцип работы тормозной системы с механизмами барабанного типа очень прост. Во время движения машины тормозные колодки с помощью специальных пружин отведены от барабана. В случае, когда водитель нажимает на тормозную педаль, сжатый воздух из ресиверов через краны и клапаны поступает в тормозные камеры, их поршни воздействием возросшего давления приходят в движение и с помощью штоков толкают регулировочный рычаг тормозных механизмов. В результате при нажатии на педаль тормоза колодки раздвигаются, прижимаются к тормозным барабанам и скорость автомобиля снижается.

В целом, тормозная система и тормозные механизмы автомобилей МАЗ не отличаются от тормозов других отечественных автомобилей.

Тормозной барабан КАМАЗ

Грузовики, которые производятся на Камском автомобильном заводе, оснащены тормозной системой пневматического типа. Тип колесных тормозных механизмов – барабанный. Для грузовиков, сочетающих высокую мощность с небольшой ценой, такое решение – оптимальное. Данная статья посвящена устройству и принципу работы одной из главных частей тормозной системы – тормозного барабана.

Назначение

Все модели КАМАЗов, от старых до самых современных, имеют примерно одинаковое устройство системы торможения, с использованием барабанного механизма. Попробуем разобраться, почему до сих пор используются традиционные барабаны, без попыток использования каких-либо новшеств. Применение их дает возможность создать несложный и надежный тормозной механизм с большой площадью фрикционных элементов. Стоимость ремонта такой конструкции небольшая, при высокой ремонтопригодности. Помимо этого, тормозные барабаны применяют для крепления колес на ступицу, что обеспечивает хорошую фиксацию колес. Однако, сегодня 2 новые разновидности грузовиков КАМАЗ (4307, 4308) используют дисковые тормоза.

Строение

Вне зависимости от модели грузовика, устройство тормозного барабана одинаковое. Он представляет собой литую деталь в форме цилиндра с фланцем для закрепления к ступице. Изнутри деталь тщательно отполирована, а с внешней стороны снабжена ребрами жесткости. Материал изготовления – разные марки серого чугуна. Есть у КАМАЗовской продукции и недостаток – тонкие стенки. Это делает ее менее прочной по сравнению с аналогами, установленными на других грузовиках. По этой же причине, потенциал для расточки и ремонта меньше.

Классификация

На сегодняшний день, в грузовых автомашинах КАМАЗ применяются тормозные барабаны, которые можно разделить на 2 категории.

Диаметр 400 мм, для колодок шириной в 140 мм.
Диаметр 420 мм, для колодок шириной в 180 мм.

Большее распространение получили 400-миллиметровыес комплектующие. Рассмотрим особенности видов, которые используются сегодня.

КАМАЗ-4310. Рабочий диаметр 400 мм. Число отверстий под болты 10, для монтажа на ступицу – 6.
КАМАЗ-53205 («Евро»). Рабочий диаметр 400 мм. Число отверстий под болты 10, для монтажа на ступицу – 4. Имеется 9 ребер жесткости продольного направления.
КАМАЗ-5511. Величина рабочего диаметра 400 мм, число отверстий под шпильки – 5. Они одновременно используются для монтажа колеса и барабана на ступицу.
КАМАЗ-6520. Размер внутреннего диаметра 420 мм. Количество отверстий для установки колеса – 10, число технологических отверстий 2, отверстий для монтажа на ступицу – 3. Имеется 9 ребер жесткости на наружной поверхности.
КАМАЗ-6520 для мостов MADARA. Величина рабочего диаметра 420 мм, отверстий для установки колеса 10. Количество технологических отверстий 2, для монтажа барабана на ступицу – 2.

Отдельную разновидность составляют барабаны, которые применяются для полуприцепов и прицепов. Критерии выбора конкретной разновидности.

Модель и год производства прицепа или полуприцепа.
№ запчасти в каталоге.

Растачивать или заменить – что лучше?

Рабочий ресурс тормозного барабана достаточно продолжительный. Однако, конкретный срок эксплуатации зависит от условий работы автомобиля, стиля вождения, своевременности и грамотности технического обслуживания транспортного средства.

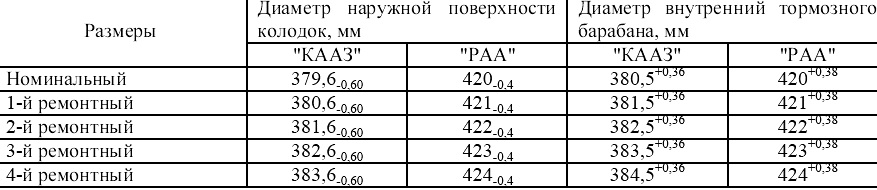

Нормальная величина зазора между барабаном и тормозными колодками колеблется между 0,2 и 0,4 мм. По мере эксплуатации машины, происходит истирание колодок и износ внутренней поверхности детали, а, значит, и увеличение зазора. На первых порах проблему можно решить регулированием хода штока камеры, однако, со временем эта мера перестает быть эффективной. Если изношены накладки, их заменяют новыми. В это же время имеет смысл проверить и состояние барабана. Признаки его износа – появление характерных борозд на внутренней поверхности. При неравномерном износе меняется и внутренняя геометрия детали. Поверхность его из круглой становится овальной.

Нередко, для восстановления комплектующей, ее растачивают. Расточка на токарном станке, путем снятия тонкого слоя металла, приводит к восстановлению гладкости стенок, а также формы внутренней поверхности. Однако, это приводит к увеличению внутреннего диаметра. Допустимая величина превышения фактического внутреннего диаметра над номинальной величиной составляет 6 мм. Поэтому расточка – это достаточно рискованная процедура, в особенности, если ее производят не впервые. Есть у расточки еще один минус – это достаточно недешевая процедура. Поэтому покупка и установка на грузовик новой комплектующей вполне оправдана. Она прослужит дольше, и эксплуатация машины будет намного безопаснее.
