Принцип работы датчика

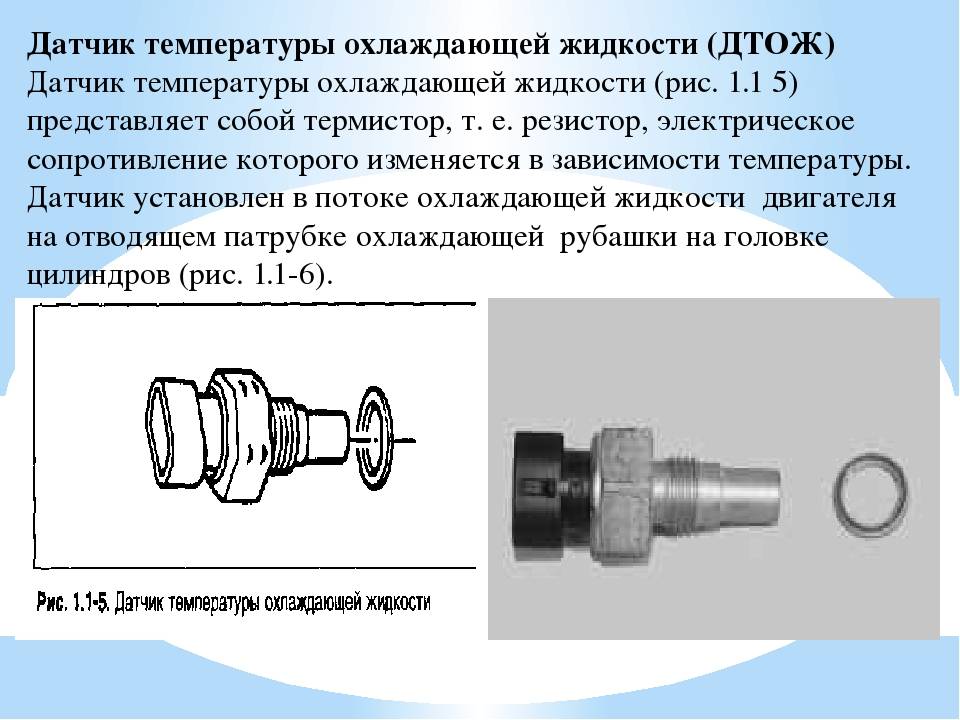

Этот прибор является обычным резистором (термистор – прим.) т.е прибором способным менять своё сопротивление в зависимости от температуры которая его окружает.
Датчик вмонтирован в металлический выпускной патрубок системы охлаждения на головке блока цилиндров по которому и протекает тосол.
Современные автомобили оборудованы всеми устройствами, облегчающими контроль за состоянием двигателя и его дальнейшую диагностику. Нельзя говорить о том, какой датчик важнее, а какой нет. Все они выполняю одинаково важную роль. К примеру, ДТОЖ поможет вовремя определить перегрев мотора, а значит, избавить водителя от больших расходов, связанных с капитальным ремонтом двигателя. Сегодня вы узнаете, как выполняется диагностика датчика температуры ДТОЖ ВАЗ 2114.
Диагностика неисправностей датчика
Неисправность датчика температуры можно избежать, если вовремя проводить его диагностику. Даже при простом визуальном осмотре можно выявить целый ряд образовавшихся проблем. Например, невооруженным глазом можно заметить появление коррозии вокруг зажимов, наличие трещин и прочих дефектов в устройстве.
При простом осмотре датчика, также, можно выявить образование утечки антифриза. Но, все же для того, чтобы узнать, исправно ли устройство, понадобится измерить его напряжение.
В приборах, которые предназначены для вывода информации о состоянии автомобиля на специальный сканер, все показатели измеряются исключительно в градусах. При нормальном функционировании устройство должно выдавать небольшие показатели температуры, если мотор не разогрет, а во время нагревания датчик должен показать около 200-210 градусов по Цельсию. Ошибочные показатели или даже полное их отсутствие свидетельствуют о какой-либо неисправности с проводкой или же самим прибором.
Сопротивление внутри датчика можно легко вымерять, используя при этом вольтомметр. После измерения полученные цифры следует сравнить с техническими показателями. В случае какой-либо поломки датчик понадобится заменить новым.
В том случае, если сопротивление прибора находится в пределах нормы, но, все же двигатель работает некорректно, то это свидетельствует о наличии проблем с ЭБУ или же с проводкой. Для того, чтобы исключить эти две причины, следует провести более детальную диагностику датчика.
Датчик температуры ВАЗ 2114
В отличие от Лада Приора, «14-я» модель в базовой комплектации оснащена датчиком температуры охлаждающей жидкости (ДТОЖ) и датчиком температуры наружного воздуха (ДТНВ).
Общее количество цифровых контролеров превышает 10 ед. Каждый из них отслеживает поведение того или иного оборудования. Пересылает в режиме онлайн электронному блоку управления двигателем ЭБУ.
Последний считывает показания, сверяет их с запрограммированными данными, при отклонении сигнализирует индикатором на приборной панели.
Водитель реагирует на уведомления, принимает решение о целесообразности дальнейшего использования технического средства.
Какие датчики температуры установлены на ВАЗ 2114

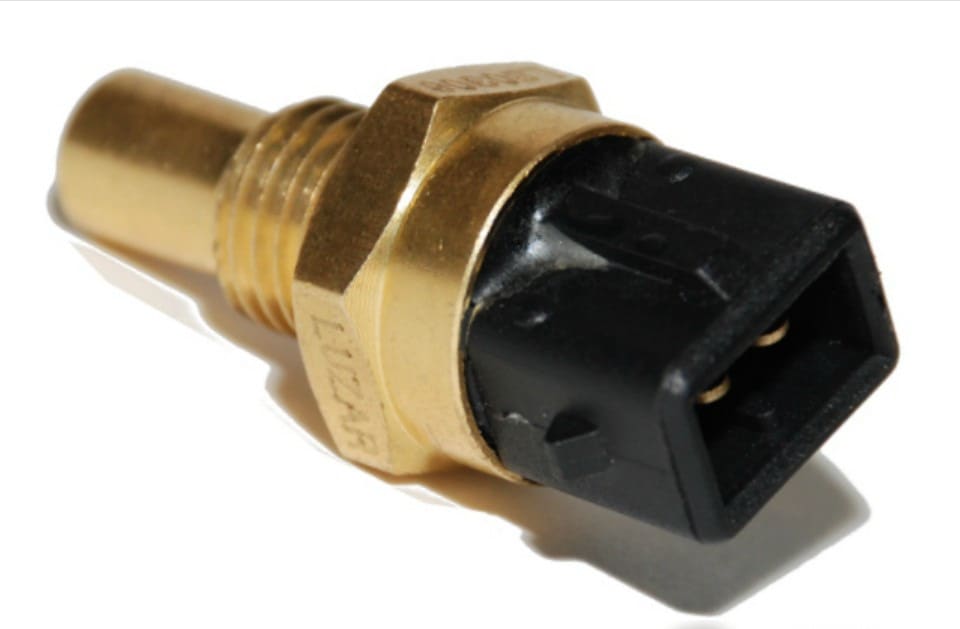

ДТОЖ
ДТОЖ предназначен для отслеживания температуры антифриза в контуре системы охлаждения силового агрегата. После получения данных о текущем «градусе», ЭБУ повышает (занижает) обороты силового агрегата с целью корректировки температуры.

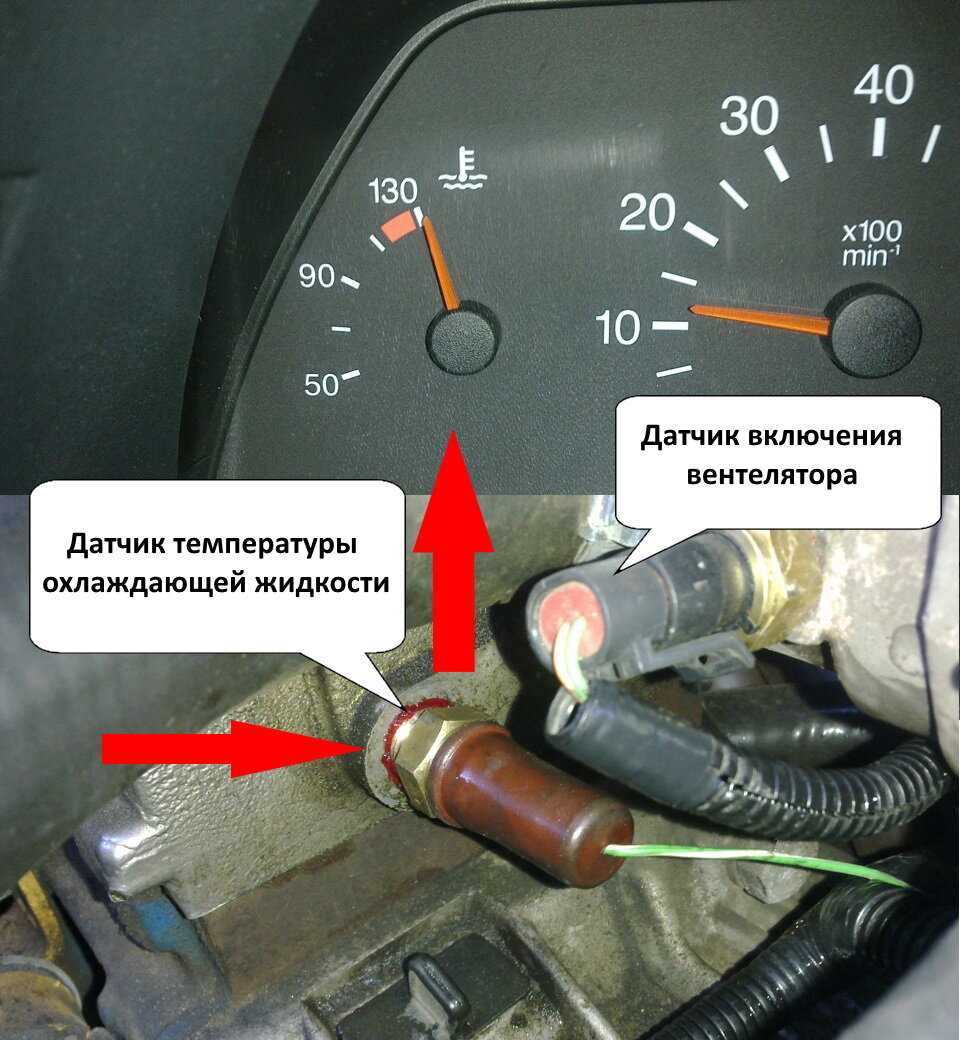

Где находится: штатное место установки — внешняя часть корпуса термостата. Цоколь ввинчивается в тело термостата. К верхней части подведены два силовых контакта для питания от бортовой сети.
Внутри цоколя ДТОЖ установлен плавильный элемент. Как только градус антифриза достигает «90», контакты замыкаются, бортовой компьютер сигнализирует об ошибке.
Далее водитель принимает решение о целесообразности экстренной остановки автомобиля, проведения профилактики, вызова эвакуатора.
Каталожные артикулы, цены датчиков температуры на ВАЗ 2114:
| Название | Каталожный артикул | Цена в рублях |
|---|---|---|
| ДТОЖ (оригинал), 8 клапанов, инжектор | 2115-3811053 | от 350 |
| ДТНВ (оригинал) | 2115-3828210 2115-3828210-02 2115-3828210-03 | от 350 — 400 |
Прибор установлен в месте крепления переднего бампера, левее от центра решетки радиатора. Форма ДТОС коническая с двумя контактами с тыльной стороны.
За работу ДТОС отвечает предохранитель в монтажном блоке под номером №18. Отсутствие показаний температуры на приборной панели — первый признак неисправности оборудования.
Как самостоятельно заменить
- Рожковой ключ на «19»;
- Ветошь;
- Дополнительное освещение по мере необходимости;
- Новый «измерительный прибор».
- Устанавливаем ВАЗ 2114 в периметр ремонтной зоны;
- Глушим двигатель, открываем капот;
- Обеспечиваем первоочередные меры по безопасности: блокируем задний ряд колес противооткатными башмаками, выжимаем стояночный тормоз;
- Снимаем клеммы с ДТОЖ, ключом отвинчиваем датчик;
- Заменяем прибор новым, завинчиваем, надеваем силовые клеммы вновь.
Проворачиваем ключ в замке зажигания, активируем его, проверяем функциональность оборудования. Доливаем недостающее количество антифриза по мере необходимости.
Последовательность действий при замене ДТОС своими руками:
- ВАЗ 2114 устанавливаем на ровную платформу, выжимаем стояночный тормоз в целях безопасности;
- Открываем капот, снимаем силовые клеммы с аккумуляторной батареи. Это необходимо с целью предотвращения короткого замыкания в цепи при проведении работ;
- Слева (справа) от центра переднего бампера, на радиаторе расположен датчик. Отвинчиваем его;
- На штатное место вставляем новый, привинчиваем, надеваем клеммы;
- Собираем конструкцию в обратной последовательности;
- Надеваем силовые клеммы на аккумулятор.
После запуска двигателя проверим функционал измерительного прибора. Замена завершена.
Проверка датчика температуры охлаждающей жидкости
Любая серьезная неисправность ДТОЖ (датчик глючит, его работа только путает ЭБУ, а не помогает и так далее) решается одним способом – выполняется его замена. Но спешить с этим делом не стоит. Разумнее будет провести диагностику ДВС на компьютере, который за пару минут исследует датчик и параметры всей системы охлаждения, а затем выдаст номер (код) ошибки или нескольких ошибок, которые не дают ДТОЖ нормально работать. Зная такой номер, можно сбросить ошибку и спокойно уезжать с автосервиса.
Если же замена действительно необходима (после сброса ошибок он, как и раньше глючит), желательно найти оригинальный ДТОЖ (маркировка изделия имеется на датчике). Специалисты категорически не советуют ставить «левое» изделие, так как его подключение в большинстве случаев не приносит ожидаемого результата. Неоригинальный датчик глючит практически сразу, какая бы фирма его не выпустила.
Диагностику неисправностей датчика охлаждения можно провести визуально. При таком осмотре удается обнаружить следующие проблемы: утечку жидкости для охлаждения; появление трещин в ДТОЖ; ржавление зажимных приспособлений.
Замена устройства при таких неисправностях, конечно же, не требуется. А вот для более серьезного анализа работоспособности интересующего нас элемента необходимо измерить его напряжение и сопротивление. Эти величины определяют при помощи вольтметра и осциллографа (цифровые приборы, которые используются на любой современной СТО), а затем сравнивают полученные значения с теми, которые указаны в техтребованиях к датчику.
Грамотная диагностика ДТОЖ дает возможность со стопроцентной гарантией определить причины его неисправности, например, следующие:
- вышедший из строя вентилятор охлаждения или термостат;
- обрыв проводки;
- потерю напряжения или короткое замыкание и многие другие.
Сколько бы вы не гадали, в чем причина неадекватного функционирования ДТОЖ, установить ее не удастся до тех пор, пока не будет проведена полная и профессиональная диагностика датчика. Напоследок добавим – замена описанного в статье устройства осуществляется только после того, как из системы охлаждения будет слито достаточное количество охлаждающего состава (столько, чтобы датчик находился не в жидкости, а выше нее).
Электронные приборы для измерения температуры антифриза, циркулирующего по водяной рубашке двигателя, применяются на автомобилях еще со времен СССР. Поломка этого элемента всегда считалась серьезной проблемой, поскольку без контроля температуры в системе охлаждения можно легко перегреть мотор и вывести из строя поршневую группу
Поэтому начинающему автомобилисту важно знать, как вовремя выявить симптомы неисправности температурного датчика, а поменять его не составит большого труда
Как самостоятельно произвести проверку датчика
Большинство людей скажут, что абсолютно сумасшедшая идея, так как достаточно низкая стоимость датчика предоставляет вероятность купить новый агрегат. Но некоторых людей этот факт не останавливает по причине экономии или желании научиться чему-то новому. Проверка датчика нужна в первую очередь для того, чтобы установить первопричину, которая привела к перегреву двигателя.
Для проверки данного элемента нужно произвести такие действия:
- Слейте полностью антифриз.
- Произведите демонтаж датчика.
Демонтаж
По своему строению прибор маленького диаметра в виде резьбовой втулки, его вкручивают в коллектор. В центре данного элемента стоит термодатчик, который производит контроль изменения температурного режима.
Если устройство находится в нерабочем состоянии, производить разбор датчика неразумно. Проще его выбросить и купить новый.
Если есть сомнения в неисправности прибора, можно провести его проверку, применяя термометр. Сопротивление датчика в холодном состоянии должно примерно составлять примерно 1500 Ом. При постепенном нагреве показания должны меняются. При температурном режиме нагрева в семьдесят градусов сопротивление должно быть примерно 300 Ом, а при непосредственном закипании – не больше девяносто. Только так можно подтвердить работу прибора.
Если вы пришли к мнению что прибор проще купить, то при его установке на ВАЗ 2114 нужно воспользоваться ключом 21. Чтобы датчик прочно закрепился на своем месте, необходимо на резьбу нанести небольшое количество герметика. Также не забудьте залить охлаждающую жидкость в сам блок цилиндра мотора и в радиатор.
Датчик антиблокировочной системы (ДАС)
На автомобилях, оборудованных АБС (антиблокировочной системой), на каждом колесе имеется по одному такому датчику (рис. 13). Их задача — фиксировать скорость вращения колес в определенный момент времени.
Место расположения в автомобиле может быть разный. Так же данный датчик имеет возможность работать на основе элементов Холла наиболее распространены вследствие своей простоты и надежности работы. Основанные на эффекте Холла — появлении поперечной разности потенциала в проводнике, помещенном в магнитное поле.
Рис. 13. Датчик антиблокировочной системы
В целом датчик антиблокировочной системы достаточно надежное устройство, и выходит из строя редко, чаще из-за механических повреждений, связанных с тем, что они установлены в непосредственной близости к коле су и дороге.
Если электронный блок управления считывает, что от датчика/датчиков приходит некорректная информация, то он активирует сигнальную лампу системы АБС на приборной панели и отключает ее в аварийном режиме. Что в частности приводит к увеличению небезопасного управления автомобилем.
ДАС можно проверить различными способами — путем измерения сопротивления, напряжения или с при помощи осциллографа. В некоторых системах предусмотрена установка двух датчиков — в системах высокого и низкого давления. Конструктивно датчик представляет собой сенсорный элемент, состоящий из металлической мембраны и тензорезисторов. Чем толще будет мембрана — тем на большее давление рассчитан датчик. Если значение давления выходит за заданные рамки (эти значения заложены в ПЗУ электронного блока управления), то в системе срабатывает регулирующий клапан в топливной рампе, и давление соответствующим образом корректируется.
В случае выхода датчика из строя ЭБУ активирует сигнальную лампу Check Engine на приборной панели, и начинает использовать стандартные (нерегулируемые) значения расхода топлива. Это приводит к работе двигателя в неоптимальном режиме, что выражается в перерасходе топли ва и потере мощности двигателя (динамических характеристик машины).
Проверка исправности ДТОЖ
Датчик температуры антифриза проверяется двумя основными способами: не снимая с автомобиля либо демонтируя с его посадочного места. Второй метод также разделен на два варианта диагностирования: с применением термометра и без него.
Если датчик не прикипел к резьбе, то его довольно просто снять рожковым ключом подходящим по размеру
Важно перед откручиванием отсоединить разъем контактов. Следующим шагом нужно проверить приходит ли питание от ЭБУ на датчик
Сделать это довольно просто имея универсальный тестер (мультиметр):
- отсоедините разъем от датчика;
- переведите режим измерения мультиметра на «20 В постоянное напряжение»;
- присоедините щупы к контактам клемм приходящим от ЭБУ.
Если мультиметра у вас под рукой нет исправность ЭБУ и проводки до него можно проверить просто сняв разъем с датчик температуры охлаждающей жидкости во время работы двигателя, автоматически включится вентилятор радиатора. Это произойдет потому что блок управления увидит разрыв цепи и перейдет в аварийный режим. Если этого не произошло то либо неисправен ЭБУ либо вентилятор охлаждения.
Проверка не снимая с автомобиля
Самый удобный способ, ведь не нужно проводить демонтаж с последующим монтажом. Проверка выполняется при помощи тестера, путем замера показаний на контактах датчика.
Чтобы обеспечить доступ к контактам, потребуется отсоединить клеммник от датчика. При выполнении работ на горячем двигателе будьте осторожны, ведь можно не только обжечься самому, но и оплавить корпус или щупы мультиметра.
Затем тестер переводится в положение измерения сопротивления и присоединяется к выходным контактам датчика. Стоит заметить, что у холодного двигателя значение показаний будет высоким, у горячего – значительно ниже.

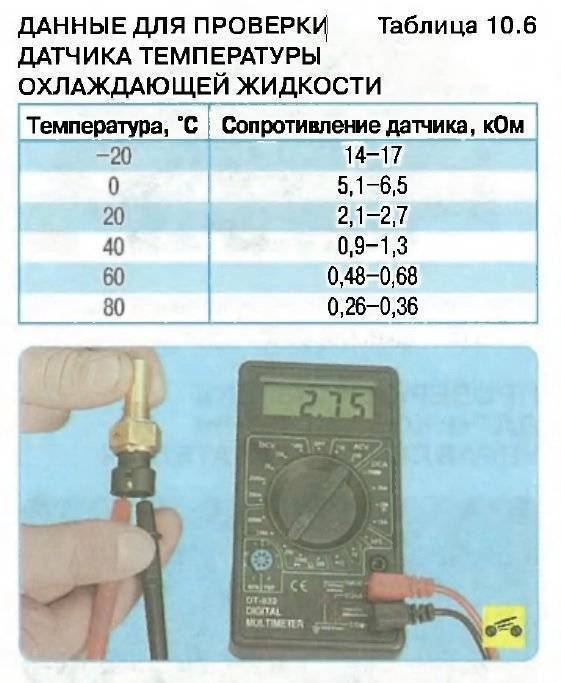

Для общего понимания какие значения выдает датчик при разных температурах, как пример, ниже приведены данные для ВАЗ-2110. Показания других легковых машин сильно отличаться не будут.
Показания датчика в зависимости от изменения температуры
| Температура жидкости, °С | Сопротивление проводника, Ом | Температура жидкости, °С | Сопротивление проводника, Ом |
| 5 | 7 280 | 45 | 1 188 |
| 10 | 5 670 | 50 | 973 |
| 15 | 4 450 | 60 | 667 |
| 20 | 3 520 | 70 | 467 |
| 25 | 2 796 | 80 | 332 |
| 30 | 2 238 | 90 | 241 |
| 40 | 1 459 | 100 | 177 |
Стоит отметить, что датчик ломается крайне редко, чаще встречаются ситуации, когда он выдает неверную информацию. Поэтому следует сравнить показания температуры на приборной панели с данными полученными от датчик температуры охлаждающей жидкости в соответствии с таблицей. Если данные отличаются тогда есть смысл снимать датчик и проводить его дальнейшую диагностику.
Проверка ДТОЖ с термометром
Для такой диагностики, необходимо снять датчик с его посадочного места. Как упоминалось выше, сделать это можно при помощи соответствующего гаечного ключа. Заодно можно почистить сам датчик, с резьбы на патрубке удалить налет и смазать ее, осмотреть контакты на наличие окислений и при необходимости удалить.
Затем набрать воду в электрочайник или в другую емкость, но в таком случае придется воспользоваться кипятильником. Помимо этого для измерения нужно взять мультиметр и перевести его переключатель в положение измерения сопротивления проводника.
Головка датчика опускается в воду, а к его контактам присоединяются щупы тестера. Также в емкость с датчиком помещается и термометр, для удобства измерений желательно электронный, но можно и ртутный.
Затем постепенно повышая температуру жидкости сравнивать показания датчика и электронного термометра в соответствии с таблицей. Для большей точности фиксировать показания лучше через каждые 5 градусов. В итоге Вы получите данные которые можно занести в таблицу. Их впоследствии можно сравнить с информацией предоставленной в технической документации к конкретной модели авто. На крайний случай можно сравнить с таблицей приведенной выше.
При проведении проверки допускаются небольшие отклонения от значений. Небольшие погрешности могут зависеть от разных условий и от самого датчика. Часто даже у датчиков температуры охлаждающей жидкости одной модели есть незначительные различия в показаниях при одинаковых условиях измерения.
Проверка без термометра
Такой метод не сильно отличается от предыдущего, только здесь не применяется термометр и показания снимаются одни раз.
Для проверки датчика его следует погрузить в емкость с водой и довести ее до кипения. Затем присоединить к выходным контактам щупы мультиметра и посмотреть, что он покажет.
Если ДТОЖ полностью исправен, то его сопротивление должно быть 177 Ом. Однако следует учитывать погрешности. К тому же щупы мультиметра тоже имеют свое сопротивление, да и температура воды может быть чуть ниже 100 градусов, а соответственно и сопротивление будет чуть больше.
Как работает ДТОЖ
Датчик представляет собой терморезистор, изменяющий свое сопротивление от повышения или понижения температуры чувствительного элемента. Датчик получает ток 5 Вольт от блока управления. Сопротивление, проходя через резистор контроллера, способствует изменению напряжения датчика. Показатели напряжения на холодном двигателе ниже. Его уровень колеблется от 1,5 до 2 Вольт.
Ошибки ДТОЖ
С ошибкамии датчика связаны с несколькими проблемами автомобиля:
- Плохо заводится на холодном двигателе;
- Ненадежно работает мотор до прогревания;
- Увеличивается расход топлива;
- Не срабатывает вентилятор.
Ошибки температурных датчиков имеют 5 кодов. Разберем эти случаи и выявим причины, признаки и пути устранения неполадок.
p0115
Этот код сигнализирует о неполадках в электрической цепи. Напряжение выходит за рамки допустимых показателей 0,14-4,91. Они соответствуют уровню температуры в пределах от -40 до +140 градусов.
Причины:
- Замыкание в цепи;
- Обрыв провода;
- Повреждение изоляции;
- Проблемы с элементами ДТОЖ.
Признаки:
- ЭБУ подключает аварийный режим, и температура жидкости достигает 80 градусов;
- Двигатель трудно запустить на холодную;
- Мотор работает нестабильно до прогрева.
Устранение:
Замена или ремонт проводки;
- Ремонт или замена разъема датчика;
- Замена детали.
Эта ошибка не считается критичной. Но проблему решить придется.
p0116
Ошибка возникает тогда, когда напряжение от датчика до ЭБУ остается неизменным со времени запуска холодного мотора до момента прогревания. Вследствие этого сигнал выходит за пределы допустимого.
Причины:
- Выход из строя датчика или термостата;
- Обрыв или замыкание.
Признаки:
- Аварийный режим, температура до 80;
- Плохой запуск на холодном двигателе;
- Нестабильная работа двигателя до прогрева;
Устранение;
- Ремонт или замена термостата;
- Замена датчика.
Ошибка не приводит к большим неприятностям в пути. Но проблем с запуском холодного двигателя не избежать.
p0117
Проблема связана с низким сигналом на выходе. Возникает при поступлении на ЭБУ от ДТОЖ напряжения ниже 0,14 Вольт, что составляет нижний порог.
Причины:
- Обрыв проводки;
- Замыкание в сигнальных проводах;
- Выход из строя датчика;
- Проблемы с разъемом.
Признаки:
- Долгий запуск холодного мотора;
- Нестабильная работа двигателя до момента прогревания;
- Постоянная работа вентилятора;
Устранение;
- Замена или ремонт электропроводки;
- Ремонт или замена разъема;
- Установка нового ДТОЖ.
Двигатель с такой неисправностью работает, но в аварийном режиме.
p0118
Ошибка в этом коде связана с высоким уровнем сигнала. Происходит такое в памяти ЭБУ, когда напряжение на выходе выше 4,91 В в течение 0,5 сек. Причины возникновения ошибки, внешние признаки и способы устранения неисправностей совпадают с теми, что имеют место с ошибками p0117. Вероятной проблемой может быть обрыв цепи.
p0119
Код указывает на недостаточно надежные контакты в цепи. Такое в ЭБУ наблюдается при приеме от датчика неправильного или прерывистого сигнала.
Причины:
- Ненадежный контакт в разъеме вследствие поломки корпуса или коррозии контактов;
- Проблемы с изоляцией проводов.
Признаки:
- Трудный запуск двигателя;
- Неритмичная работа холодного двигателя.
ЭБУ может держать двигатель, как в аварийном, так и обычном режиме. Это опасно для мотора.
Устранение;
- Проверить ДОТЖ;
- Осмотреть контакты и корпус фишки разъема;
- Прозвонить, пошевелить провода;
- Прочистить контакты.
Важно: по окончании всех процедур по устранению неисправностей необходимо их удалить из памяти ЭБУ. Это можно сделать через программу или, сняв на 10 сек
отрицательную клемму аккумулятора.
Заключение
Все названные причины не влекут за собой больших неприятностей. Но когда они регулярно повторяются, двигатель может прийти в негодность. Некомфортная езда приятных эмоций не добавит. Лучше как можно быстрее устранить неисправности.
Основные признаки и характеристика неисправностей ДТОЖ
О выходе из строя датчика температуры ОЖ, можно судить по нескольким признакам. Однако стоит понимать, что названые ниже типичные проявления могут быть причиной и иных дефектов двигателя автомобиля. Следовательно для уверенности нужно провести дополнительную проверку.
Основные признаки указывающие на неисправность датчика:
На приборной панели загорелась лампа Check Engine. Если Вы увидели этот значок, отсканируйте код ошибки, он может указывать и на другие неисправности.
Увеличился расход топлива. Вследствие того, что электронный блок получает неверные данные с датчика, он не может правильно их считать и определить требуемую команду. А именно, сколько необходимо горючего для образования топливной смеси и поддержки оптимальной температуры мотора.
Неустойчивая работа двигателя. Сюда относятся сбои на холостых оборотах, трудности при запуске мотора (чаще в зимние периоды) либо полная остановка на малых оборотах.
Авто глохнет при разогретом двигателе. Как только температура антифриза доходит до определенной отметки, мотор самопроизвольно останавливается. Независимо от того какая жидкость использовалась в системе (хороший антифриз или обычная вода).
Нестабильная работа вентилятора. Бывает несколько проявлений – иногда совсем не работает, а в других случаях не переключается на аварийный режим
Здесь важно дополнительно проверить термистор на исправность.
Машина плохо заводится когда двигатель холодный.
Чаще такие датчики изготавливают с неразборным корпусом, поэтому при дефектах их заменяют на новые. Это относится к автомобилям любых производителей и отечественных, и зарубежных.

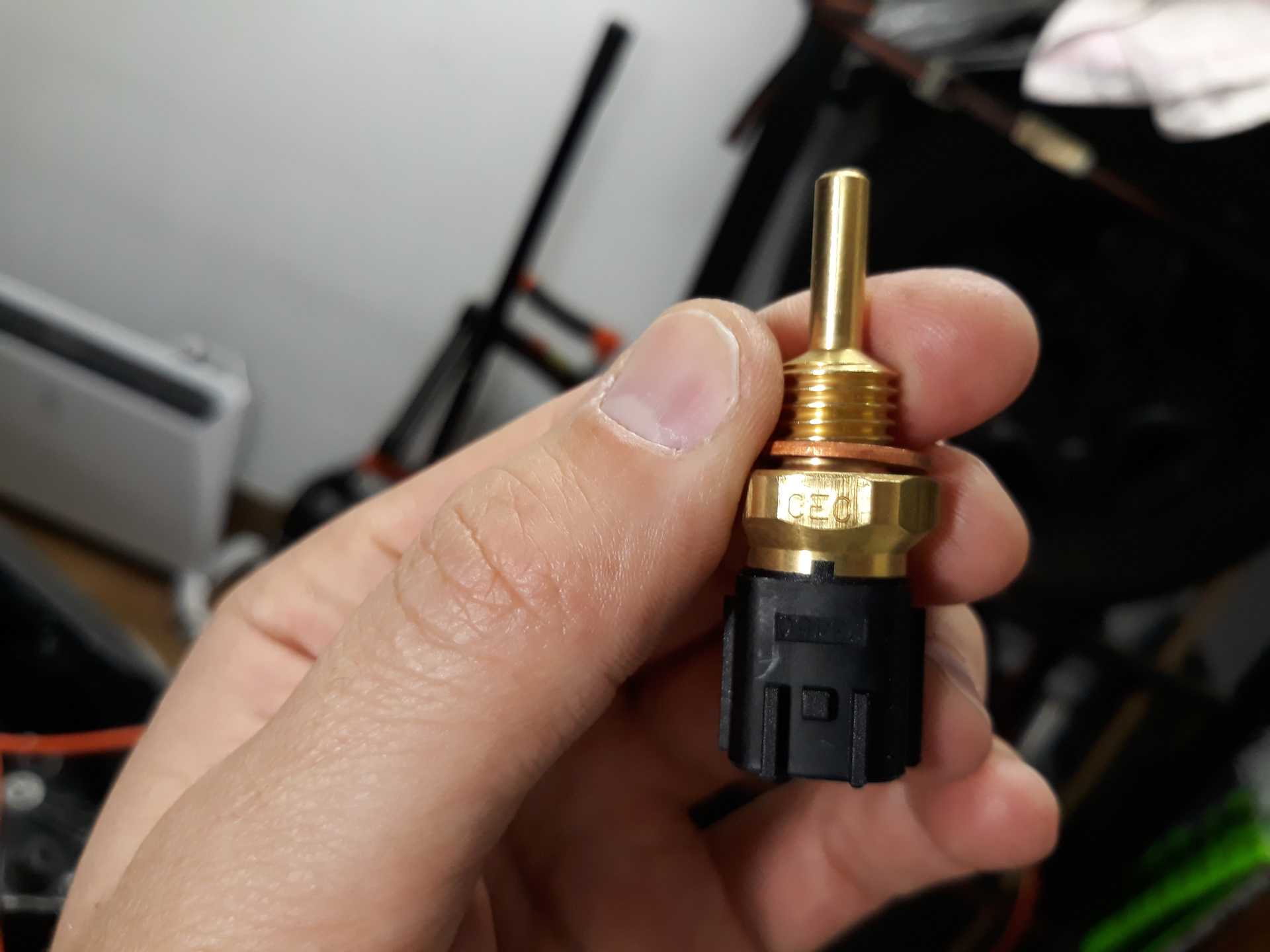

Как работает датчик температуры в автомобиле
Прибор работает по принципу термического полупроводника, уровень сопротивления которого меняется в зависимости от температуры антифриза в системе. Конструктивно прибор имеет вид продолговатого цилиндрического устройства, которое состоит из металлического корпуса с резьбой, термочувствительного элемента, пластикового электрического разъема с контактами и термочувствительного устройства (термистора) с проводами.
Функционирование устройства выглядит следующим образом:
- Прибор имеет два чувствительных элемента – внешний (электрический) и внутренний (термический). Внутренний элемент – полупроводник-термистор, который вкручивается в систему охлаждения и контактирует с антифризом. Внешний элемент – два электрических контакта, которые через разъем (его часто называют фишкой) и провода подключаются к ЭБУ автомобиля. Друг с другом чувствительные элементы соединяются с помощью электрических проводов.
- На устройство подается стабильный уровень электрического тока. Ообычно это 5 вольт, хотя некоторые современные авто могут иметь напряжение в 12 или 24 вольт. Термочувствительный элемент-полупроводник имеет отрицательный температурный коэффициент. Поэтому что при увеличении температуры внешней среды (в нашем случае это антифриз) электрическое сопротивление устройства падает, а при понижении температуры – повышается.
- Благодаря изменению уровня сопротивления устройство может отслеживать уровень теплоты антифриза в охлаждающей системе. Данные с прибора анализируются электронным блоком управления автомобиля. Для отображения теплоты антифриза на современных авто ставится отдельное устройство со стрелкой на панели приборов (обычно располагается слева от спидометра).
Как ДТОЖ регулирует нагрев антифриза в системе:
- При сгорании топлива в ДВС помимо механической работы генерируется большое количество тепла, которое нагревает мотор. Чтобы двигатель не раскалялся выше определенных пределов, в транспортном средстве находится антифриз, который отводит излишки тепла и охлаждает мотор.
- Во время работы антифриз может нагреваться, а чем выше интенсивность работы мотора, тем выше теплота охлаждающей жидкости. Степень теплоты отслеживает ДТОЖ, который подает информацию о нагреве на электронный блок управления автомобилем.
- При достижении теплоты антифриза 95-100 градусов запускаются система охлаждения (в противном случае охладитель начнет испарятся, что приведет к перегреву мотора). Для охлаждения используется вентиляторы, которые понижают теплоту охладители за счет вращения лопастей.
- Многие современные автомобили оборудованы дополнительной системой охлаждения антифриза за счет регулировки шагов холостого хода. При превышении теплоты выше 95-100 градусов ЭБУ меняет количество шагов регулятора, что приводит к уменьшению уровня впрыска топлива в мотор, а антифриз начинает нагреваться меньше.
Неисправности ДТОЖ и их признаки
Принято считать, что ДТОЖ достаточно надёжен из-за своей нехитрой конструкции. Однако рано или поздно практически каждый агрегат автомобиля подвергается износу. В случает с ДТОЖ имеет место быть нарушение градуировки. Такое нарушение приводит к незапланированному изменению сопротивления и некорректной работе ЭБУ.
Самым явным признаком выхода из строя ДТОЖ является отсутствие включения в работу вентилятора во время того, как температура повышается выше установленных значений.
Этот показатель не считается достоверным, если в автомобиле присутствуют одновременно основной и дополнительный датчики. В этом случае на неисправность точнее укажет окисление проводки или выход из строя дополнительного датчика. Основные признаки неисправности ДТОЖ следующие:
- падение оборотов двигателя или самопроизвольная его остановка на холостом ходу;
- более длительное время прогрева автомобиля;
- учащённый выход двигателя за рамки оптимального температурного режима во время работы;
- увеличенный расход топлива;
- снижение контроля над автомобилем у водителя;
- дым из выхлопной трубы приобретает чёрный оттенок;
- нарушение стабильности работы двигателя.
Рекомендуем: Сколько прослужит автомобильный аккумулятор?
Кроме этого иногда возможны детонационные постукивания в двигателе. На некоторых старых моделях автомобилей есть специальный контроллер. Когда стрелка этого контроллера выходит за пределы критической зоны, автомобиль необходимо немедленно остановить. В этом случае порой тоже имеет место неисправность ДТОЖ. А в более современных моделях о перегреве двигателя водителей уведомляет бортовой компьютер. Но такое сообщение не всегда указывает на неисправность именно датчика. Часто это происходит из-за обрыва проводки и её окисления.
Подробно рассмотрим принцип работы и разновидности контроллеров.
Магнитные
Такие контроллеры состоят из катушек, расположенных по сторонам стального якоря. К последнему подсоединена стрелка контроллера, расположенного на щитке приборов в салоне. Первая катушка подключается к бортовой сети автомобиля, а вторая — к кабелю с меняющимся сопротивлением. Этот параметр изменяется в соответствии с температурными значениями в двигателе. Напряжение, проходя через катушки, создает магнитное поле, которое управляет якорем. Параметр смещения элемента определяется разницей полей, зависящей от значения тока.
Пользователь Иримия Евгений на своем видео показал, как нестабильно работает ДТОЖ.
Биметаллические
Принцип действия биметаллических контроллеров основан на расширении элементов в ходе нагрева. Устройство оборудовано стержнем, который меняет размер в ходе увеличения температурного режима ДВС. Полосы в катушке осуществляют вращение стрелки на контрольном щитке в салоне авто в соответствии с величиной тока.
В современных датчиках температуры антифриза могут использоваться два типа сенсоров:
- полупроводниковые;
- биметаллические.
Вторые сегодня практически не используются. Полоса в таких контроллерах перемещается к катушке и открывает контакты, способствуя изменению величины тока, поступающего на приборную панель. А полупроводники применяются повсеместно. Блок управления подает сигнал на термистор устройства с отрицательным коэффициентом через резистивный элемент, обладающий постоянным сопротивлением. Когда температура увеличивается, сопротивление в этой схеме падает. Соответственно, снижается и уровень напряжения. Управляющий модуль определяет снижение этого параметра и определяет температуру расходного материала, выводя ее на контрольный щиток с индикатором.
Капиллярные
Считается самым старым и неактуальным для применения сегодня типом датчика. Стрелка на устройстве напрямую связана с девайсом. Контроллер выполнен в корпусе в виде емкости с расходным материалом, обладающей пониженной температурой кипения. Резервуар соединяется со стрелкой, а также стальной трубкой. При прогреве силового агрегата хладагент в емкости начинает кипеть и испаряться, в результате чего повышается давление в колбе. Этот параметр поступает на указатель, где расположена трубка Бурдона. Этот элемент начинает распрямляться в результате воздействия давления и перемещает стрелку на контрольном щитке.
Этот тип контроллеров почти не используется по нескольким причинам:
- сам измерительный элемент пролегает через весь моторный отсек, с одной стороны соединяясь с трубкой, а с другой — с контрольным щитком;
- капиллярная трубка довольно тонкая, в ходе эксплуатации она быстро повреждается.
