Как снять двигатель с оки

Последовательность действий

Перейдем непосредственно к процессу замены поршневых колец на ВАЗ «Ока» без снятия мотора (ключевые моменты показаны на фото). Делается все так:

1. Автомобиль ставиться на смотровую яму и обезвиживается;
2. Сливаются рабочие жидкости (ОЖ, масло);
3. Первый этап работ полностью проходит в подкапотном пространстве. Для удобства работ можно вообще снять капот с авто;
4. Снимаем с карбюратора корпус воздушного фильтра, отсоединяем приводные тросики, провод электроклапана ХХ и бензиновые трубопроводы;

5. Снимаем защитную крышку привода ГРМ, послабляем приводной ролик, и снимаем с зубчатого колеса распредвала ремень. Окручиваем болт этого колеса и снимаем его с вала (аккуратно, чтобы не потерять шпонку);

6. Отсоединяем патрубки от клапанной крышки, выкручиваем болты ее крепления и демонтируем с авто;

7. Отсоединяем патрубок вакуумного регулятора;

8. Откручиваем болты крепления датчика момента искрообразования, и отводим его в сторону;

9. Откручиваем бензонасос, убираем в сторону;

10. Окручиваем крепление корпуса привода датчика момента искрообразования и снимаем его;

11. Откручиваем верхний болт крепления задней крышки приводного ремня ГРМ и отводим его вбок;

12. Откручиваем гайки крепления корпуса подшипников распредвала и снимаем его;

13. Аккуратно демонтируем распределительный вал его вместе с сальником. При сборке лучше сальник распредвала «Ока» лучше заменить. Если производится только замена распредвала на «Оке» дальнейшая разборка не нужна;

14. Снимаем кронштейн крепления генератора;

15. Демонтируем натяжной ролик;

16. Отсоединяем трубопроводы системы охлаждения, ведущие к рубашке охлаждения;

17. Отсоединяем провод датчика температуры ОЖ;

18. Откручиваем гайки крепления выпускных труб от головки, затем аккуратно снимаем их со шпилек;

19. Откручиваем болты крепления головки. При этом нужно соблюдать правильную последовательность их послабления. Извлекаем болты;

20. Аккуратно снимаем головку вместе с впускным коллектором и карбюратором.

На этом разборка в подкапотном пространстве заканчивается. Остальное делается под автомобилем. Чтобы снять поршни, необходимо:

Открутить болты крепления поддона двигателя и аккуратно его извлечь;
Открутить гайки крепления шатунных крышек и снять их

Важно, сразу пометить, где какая крышка, и как она была установлена. Для этого на отливе можно поставить метки путем кернения;
Проворачиваем коленчатый вал. При этом, поршни выйдут вверх, а шатуны снимутся с шеек вала

Останется только отверткой полностью вытолкать поршни вместе с шатунами и извлечь их.

При этом, поршни выйдут вверх, а шатуны снимутся с шеек вала. Останется только отверткой полностью вытолкать поршни вместе с шатунами и извлечь их.

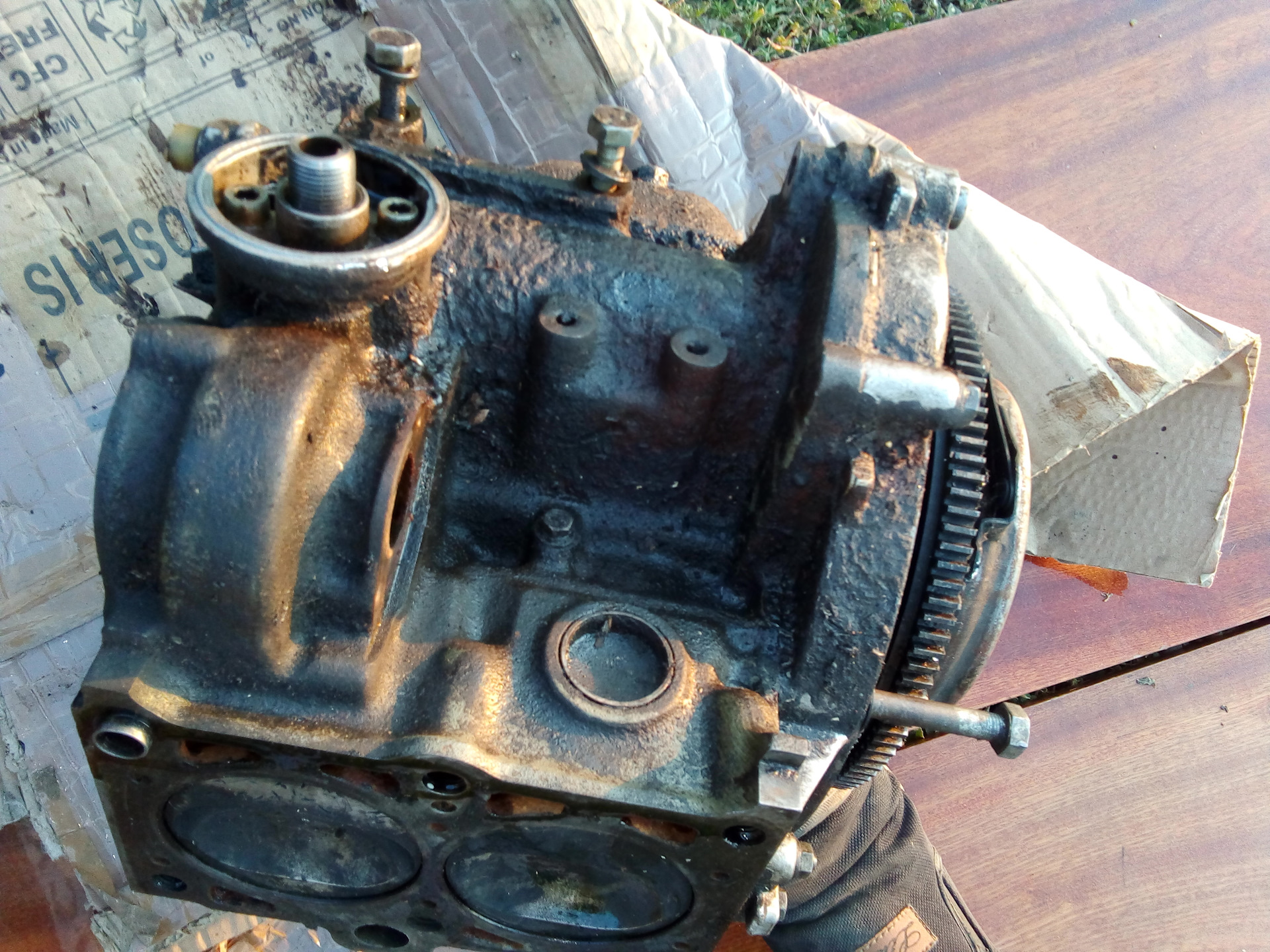

После замены колец, при помощи специального приспособления для посадки поршней, садим их на место, стараясь сразу направить и поставить шатуны правильно (можно попросить помощника направить их снизу). А далее просто производится установка всех снятых элементов на место.

Особенности обслуживания и ремонта двигателя

Любая силовая установка, в том числе и та, которая устанавливается на автомобиле ВАЗ-1113, требует периодического обслуживания, а после наработки определенного количества моторочасов может понадобиться проведение капитального ремонта двигателя. Такой тип ремонта выполняется при сильном износе элементов кривошипно-шатунного механизма цилиндропоршневой группы. Отметим, что конструкторами был рассчитан определенный ресурс «жизни» мотора, после которого нужно обязательно делать капитальный ремонт, но он существенно уменьшается из-за особенностей эксплуатации агрегата, периодичности технического обслуживания, использования дешевых технических жидкостей и некачественных фильтров.

Ремонт двигателя автомобиля «Ока» в большинстве случаев производится без его снятия с кузова. В ряде случаев некоторые узлы и системы демонтируются с автомобиля для выполнения ремонта или замены. К таким узлам относятся системы питания, охлаждения, пуска, электрообеспечения и газораспределительного механизма.

Снятие мотора и последующая разборка необходима лишь при выполнении ремонта (замены) кривошипно-шатунного механизма (КШМ), цилиндропоршневой группы (ЦПГ), а также системы уравновешивания валов. Стоит отметить, что такая система является конструкционной особенностью двухцилиндрового двигателя «Оки». Все дело в том, что в этом двигателе поршни двигаются парно, а не как в других моторах – раздельно. Однако при этом в цилиндрах рабочие такты идут не синхронно. Например, оба поршня поднимаются вверх, но при этом в одном цилиндре выполняется такт сжатия, а во втором – такт выпуска газов. Далее, после прохождения поршнями ВМТ, в одном цилиндре наблюдается рабочий ход, а во втором – такт впуска и так далее, по кругу. Система уравновешивания, имеющаяся в этом двигателе, предотвращает появление дополнительных вибраций, которые в обязательном порядке возникают при такой синхронной работе цилиндров поршневой группы.

Освещение

Самые популярные модификации, к сожалению, пока не оснащены фарой, однако некоторые владельцы техники сами регулируют этот нюанс.

Сделать освещение на мотоблоке очень легко, для этого обычно используют базовый электрогенератор. Подключение выполняется следующим образом:

• устройство, генерирующее электричество, подключают к кнопке на руле;
• от кнопки прокладывают необходимые провода к электрооборудованию (например, фаре);
• провода изолируют любым способом от механических повреждений и воды (чаще всего применяют трубу-гофру).

Если мощности генератора достаточно, свет фары будет ярким. При недостатке мощности на малых оборотах двигателя свет будет гаснуть. Некоторые умельцы меняют генератор мотоблока на автомобильный или тракторный.

Как сделать свет для мотоблока или минитрактора своими руками:

В любом случае, даже без использования генератора можно сделать на мотоблоке свет. Для этого потребуется лишь 12-вольтовый аккумулятор и светодиодная лампа. Батарею можно взять с электро велосипеда или скутера.

Поставить ее рекомендуется между коробкой переключения передач и двигателем. По схеме, приведенной выше с электрогенератором, подключают аккумулятор. Провода от аккумулятора проводятся к выключателю, а затем к фаре или другому электрическому оборудованию.

Механизм выбора передач

Это приспособление в отечественной коробке передач «Нивы-21213» оснащается направляющим пластинчатым элементом с восемью прямоугольными гнездами, шайбами, рычагом переключения, упрочненным остовом и блокировочной скобой. Указанные составляющие компоненты стягиваются тремя болтами к крышке коробки в задней части. Нейтральная позиция задается установкой рычага между 3 и 4 скоростями. Окончательная фиксация выполняется при помощи подпружиненных планок, воздействующих на рычаг внизу.

Благодаря согнутому лепестковому виду скобы случайная активация заднего хода вместо четвертой передачи становится невозможной. Для включения задней скорости рычаг коробки передач «Нивы» переводят в крайнее нижнее положение, его выступ должен опуститься ниже лепестка скобы. Особенность этой конструкции повышает безопасность движения.

1. гайки фланцевого крепежа; 2. хомут; 3. муфта эластичная; 4. поперечина подвески.

Снятие навесного оборудования

Также для удобства выполнения работ автомобиль лучше загнать на смотровую яму. Сразу же после этого снимается «минусовая» клемма с АКБ.

Перед началом работ нужно слить с двигателя масло и жидкость с системы охлаждения.

Чтобы удобнее было производить снятие и отсоединение навесных элементов двигателя, разу же с авто нужно демонтировать капот. Это обеспечит лучший доступ к верхним навесным элементам.

Затем отсоединяются все патрубки и проводка с двигателя — патрубки системы охлаждения, идущие к двигателю от радиатора, патрубки, идущие на печку.

Что касается проводки, то потребуется отсоединение всех соединений, идущих к датчикам:

• давления масла,
• температуры ОЖ,
• электромагнитного клапана карбюратора,
• датчика момента искрообразования,

также понадобиться отсоединение проводов со свечей, стартера, генератора. В дальнейшем придется генератор и вовсе демонтировать.

Указанный выше перечень работ, далее показан на фото:

Также понадобится отсоединить:

• топливный патрубок с бензонасоса,
• шланг вакуумного усилителя тормозов,
• корпус воздушного фильтра с карбюратора,
• от самого карбюратора — тросики привода дроссельной и воздушной заслонок.

Далее нужно открутить выпускной коллектор и снять его со шпилек.

Вообще снятие двигателя «Ока» должно сопровождаться предварительным демонтажем КПП и привода, но можно этого и не делать.

Поскольку двигатель все равно будет разбираться, при способе извлечения мотора без КПП, потребуется снятие головки блока цилиндра до изъятия мотора из авто.

Указанный выше перечень работ, далее показан на фото:

Общее описание

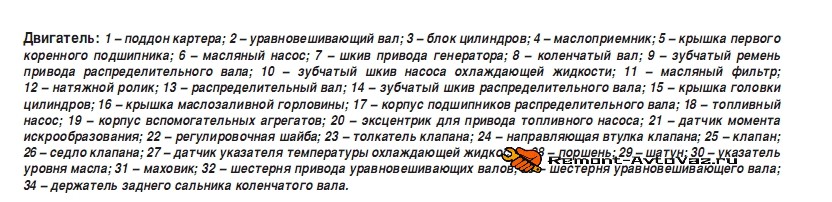

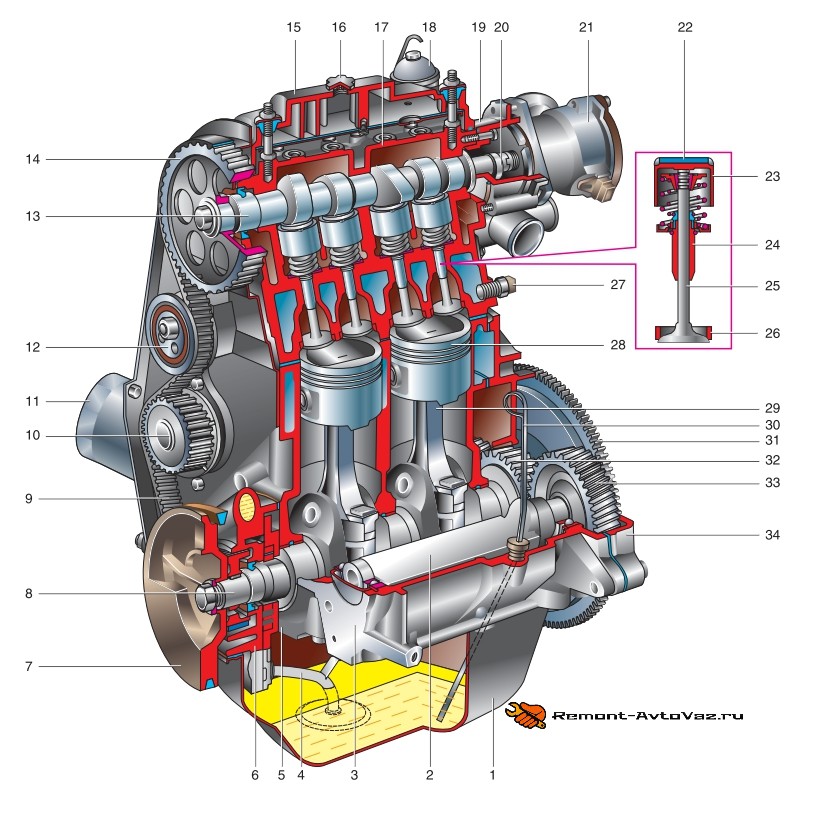

Двигатель ВАЗ-1111 – рядный, двухцилиндровый, с поперечным расположением. Благодаря такой компоновке моторный отсек получился компактным, что позволило уменьшить общие габариты авто. Мотор получил жидкостную систему охлаждения с принудительной циркуляцией, карбюраторную систему питания и электронную систему зажигания.

Такую же конструкцию силового агрегата имеет и модель 11113. Разница между моторами этих модификаций – основа. Версия 1111 – это, по сути, «половина» 1,3-литровой установки ВАЗ-2108, а 11113 – мотора на 1,5 литра той же «Восьмерки». Из-за этого у моторов отличается объем двигателя и мощность.

Силовая установка фиксируется в моторном отсеке на специальном подрамнике. Защита двигателя «Ока» заводом-изготовителем не предусматривалась.

Несмотря на то, что за основу установки взяли 4-цилиндровый мотор, агрегат «Ока» имеет одну очень интересную особенность – синхронный ход поршней. Если посмотреть на двигатель «Ока» в разрезе, то поршни располагаются на одном уровне и «ходят» вместе, но при этом цилиндры функционируют раздельно.

Что ремонтируется при снятом моторе

Описанный метод – один из самых простых для выполнения, поскольку не требует наличия особых приспособлений.

Теперь пройдемся по тому, зачем вообще снимать ДВС с авто, и какой ремонт при этом можно выполнить. Как уже отмечено, демонтаж производится в случае замены силовой установки, а также возникновения проблем с КШМ и ЦПГ.

Одна из часто проводимых работ – это замена колец на «Оке». Эта операция сложная, поскольку требуется практически полная разборка мотора, чтобы извлечь поршни. И разбирать его, естественно, легче, если он установлен на столе или полу, и запросто можно повернуть его, как удобно.

Также на снятом моторе проводятся все работы с коленчатым валом, ведь снятие и установка коленвала без демонтажа коробки — невозможна, а пока установка стоит на авто, КПП практически не снять.

Но отметим, что снятие мотора для проведения работ с ЦПГ и КШМ – это рекомендация завода изготовителя. Если же дело касается только цилиндропоршневой группы (к примеру, требуется замена поршневых колец или поршней) и проточка цилиндров не предполагается, то все работы можно выполнить и не снимая двигатель.

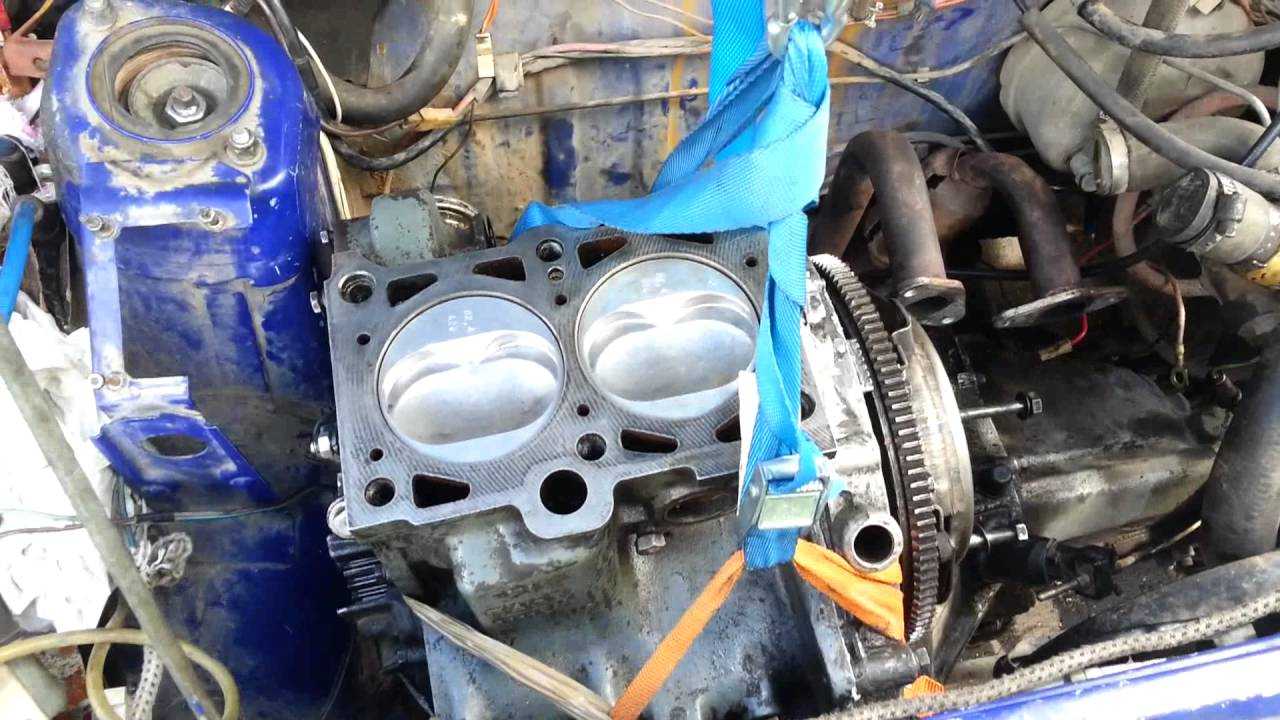

Рассмотрим, как производится замена тех же колец на моторе «Оки» без его демонтажа с авто. Инструменты потребуются те же, что и указаны выше, но при этом работы лучше выполнять на смотровой яме.

На что обратить внимание при переделке

Конструкция рамы мини-трактора, сделанного из Оки, бывает 2 типов. Первый — когда ДВС и сиденье водителя находятся на одной платформе. В этом случае сборка будет самой простой, т.к. достаточно скрепить 4 швеллера в виде прямоугольника. Можно использовать уголки 4*4 см. Однако такой материал требует дополнительной установки металлических труб с квадратным сечением. Без них конструкция не будет достаточно прочной, чтобы выдержать водителя и все детали.

Важно делать конструкцию крепкой. Малейшие зазоры и недочеты в размерах могут стать причиной поломки

При оформлении такого МТ в Гостехнадзоре для использования на ДОП владелец 100% столкнется с отказом из-за несоблюдения технических норм сборки. Чтобы укрепить раму, понадобятся передние и задние траверсы. Еще один элемент, который сделает конструкцию прочной — поперечные балки, установленные под двигателем и сиденьем.

Лебедка – агрегат, который используется для перемещения или вертикального подъема тяжеловесных конструкций…

Также можно использовать целую раму-переломку от старого трактора. Для этого необходимо объединить детали шарнирами. Однако справиться с задачей сможет только человек с опытом. Если использовать подшипники от КамАЗа, совместив их с цапфой, можно получить конструкцию, свободно перемещающуюся по всем плоскостям. Кроме сложности в сборке, проблемы возникнут на этапе подбора деталей, т.к. трансмиссия получится составная. Опытные техники выбирают такой тернистый путь, т.к. мини-трактор, собранный из полурам, будет более маневренным.

Выбор поршней и колец

Для начала предлагаем разобраться с тем, как выбирать поршневые кольца на замену. Здесь все достаточно просто. Конструкторы, отвечающие за создание этого двигателя, старались максимально унифицировать данный агрегат, тем самым сделав его схожим с другими моторами ВАЗ. Именно поэтому размеры поршней двигателя «Оки» полностью совпадают с «восьмерочным» мотором – отличаются они лишь количеством. Правда, при выборе колец нужно ориентироваться на объем вашего двигателя. Если у вас «Ока» с двигателем на 0,65 кубических литра, то вам подойдут кольца с «восьмерки» объемом 1,3 литра, а если же объем двигателя вашей «Оки» составляет 0,75 литра, то вам нужно брать кольца уже с 1,5-литровой «восьмерки». Единственным недостатком, с которым сталкиваются автомобилисты, приобретающие кольца для своей «Оки» — это отсутствия комплектов именно для этого двигателя, в итоге им приходится брать полный комплект колец для ВАЗ-2108 и использовать его лишь наполовину.

Особенности ремонта и обслуживания

Как и любая силовая установка внутреннего сгорания, мотор ВАЗ-1113 требовал периодического технического обслуживания, а после исчерпания ресурса, проводился капитальный ремонт или же полная замена двигателя на «Оке».

Капитальный ремонт двигателя «Оки» проводится в случае сильного износа цилиндропоршневой группы и кривошипно-шатунного механизма. Причем ресурс мотора хоть примерно и рассчитан производителями, но на него сильно влияют особенности эксплуатации, периодичность проведения технического обслуживания, а также качества используемых технических жидкостей и топлива.

В большинстве случаев ремонт двигателя «Ока» выполняется без снятия его с авто. В ряде систем и механизмов можно снять составные элементы с силовой установки для последующего восстановления или замены, или и вовсе все выполнить на агрегате. Это касается систем питания, зажигания, пуска, электробеспечения, охлаждения, а также газораспределительного механизма.

Но снятие мотора и его разборка потребуется, если дело касается цилиндропоршневой группы и кривошипношатунного механизма, к которому относится и система уравновешивающих валов. Что касается последних, то они – особенность конструкции двухцилиндрового мотора.

Дело в том, что поршни в установках «Оки», поршни ходят парно, а не раздельно. Но при этом рабочие такты в цилиндрах выполняются по-разному. К примеру, оба поршня движутся вверх, но в первом цилиндре происходит такт сжатия, а во втором – выпуск. После прохождения ВТМ, в первом цилиндре идет рабочий ход, а во втором – впуск, и так по кругу.

Система уравновешивания же предотвращает появление повышенных вибраций, которые обязательно возникают при таких особенностях конструкции и работы силовой установки.

Если силовой агрегат исчерпал свой ресурс, то есть износ цилиндропоршневой группы достиг критических значений, или произошла серьезная поломка КШМ, производится переборка мотора. При этом, все работы можно выполнить только на снятой установке.

Далее рассмотрим, как правильно своими руками извлечь силовую установку из подкапотного пространства этого авто, не прибегая к услугам СТО.

Как снять двигатель с Оки

Автомобили особо малого класса ВАЗ и СеАЗ «Ока» 1111 и 1113 были единственными моделями отечественного автопрома, оснащавшиеся двухцилиндровыми силовыми установками с водяным охлаждением. Эти моторы были очень компактны и конструктивно сделаны очень неплохо. Но, как и любой силовой агрегат, двигатели «Оки» после длительной эксплуатации требовали капитального ремонта. Причем часть восстановительных работ, особенно кривошипно-шатунного механизма и цилиндропоршневой группы, значительно легче выполнять на снятом двигателе, поэтому обязательно нужно знать, как снять двигатель с «Оки».

В целом, снятие двигателя с «Оки» — операция не сложная, но нужно знать последовательность выполнения действий. Также потребуется наличие соответствующего оснащения.

Ответы знатоков

проще вытащить, чем так до него добраться.

ВАСЯ БАКИН:

коэшна, если скинуть коробку

николай:

А гланды вырвать не через попу?

PoDerGun:

…а нафига его вытаскивать то?!!.

николай никулин:

Да можно — частичная разборка подрамника — время работы 3 часа — стоимость работы в автосервисе от 3000 рублей

Николай Иванов:

Пришел гинеколог устраиваться на работу в автосервис. Мастер ему говорит: — Сдашь вступительный экзамен — возьмем. Максимальная оценка — 100 балов. Сколько наберешь — так и платить будем. Задача — разобрать и собрать двигатель. Гинеколог разбирает и собирает движок. Мастер ошалело смотрит и говорит: — 150 баллов и должность зам. директора сервиса! Гинеколог: — Как так, ведь максимальная оценка 100 баллов? ! Мастер: — . ну я всё видел. . но такое! ! 50 тебе за разборку, 50 за сборку . .и еще 50 за то, что все сделал через выхлопную трубу…

Вова:

И не снимая корзины

Alien Ka:

Снять коробку на Оке нужно три час, и поставить тоже, а снять двигатель с коробкой час и час поставить.

Koniushin:

можно

Алексей:

какое там другого образца? сняли трубу, сняли опору, дернули шрусы, отвинтили коробку, сняли вниз и меняйте

Стрелец:

Только движок снимать…. Там в общем то идвижок то не тяжёлый…. 2 человека справятся без проблем….

Александрович:

А зачем двигатель снимать? По технологии этого не требуется.

Анатолий:

1откручиваеш гайки шрусов левого, правого 2откручиваеш левою шаровою, выводиш шрус 3откручиваеш подрамник и заднею опору с кронштейном от кпп 4откручиваеш кпп от двигателя незабудь открутить тросик спидометра и массу отводиш кппот двигателя снимать не обезательно и меняеш сцепление очень даже удобно

Технические особенности КПП

Блок ведущих шестерней сцепляется первичным валом

Это важно учитывать, когда проводится ремонт КПП. Что касается самого первичного вала, то для него создаётся постоянное сцепление с элементами передней передачи, выполняющими аналогичные функции. Осуществляя ремонт вторичного вала, надо помнить о том, что он обладает полой структурой

Именно благодаря ей масло без проблем доходит до ведомых шестерней

Осуществляя ремонт вторичного вала, надо помнить о том, что он обладает полой структурой. Именно благодаря ей масло без проблем доходит до ведомых шестерней.

Внутри механизма можно найти также ведомые подшипники, синхронизаторы. Когда проводится замена кулисы своими силами, эта деталь тоже может быть заменена. Этого требует и ремонт карданчика кулисы КПП.

Устройство КПП такого, что при ремонте не обойтись без использования специальных схем. Не более 0,07 миллиметров составляет в этом случае радиальный зазор на роликовых подшипниках.

Ремонт кулисы КПП — тоже довольно сложный процесс. Особенно, учитывая, что 0,04 миллиметров не должен превышать этот же показатель, но для шариковых аналогов.

Месторасположение кулисы КПП на Лада Калина.

Маслосборник отвечает за подачу масла. Он находится в области переднего подшипника, зафиксированного за вторичным валом. Капитальный ремонт часто затрагивает и такие детали. Если подобрать нужную толщину колец — появится возможность регулировать показатель натяга. Размеры сальников легко найти в инструкции, эти детали заменяются без проблем даже в домашних условиях.

При ремонте ручки КПП необходимо помнить о том, что к фланцу дифференциала прикрепляется ведомая шестерня у коробки передач на этой машине. Посредством салуна с атмосферой совмещается сама коробка, находящаяся в верхней части конструкции, которую мы рассматриваем.

Ремонт рычага — не единственная операция, которую необходимо проводить время от времени. Иногда требуется заменить подшипники, это делается при появлении постороннего шума. Комплект для ремонта КПП нужно приобрести, если лишний шум стал заметен во время нажатия, отпускания педали сцепления.

Все элементы привода управления коробки передач Лада Калина.

Руководство по ремонту говорит о том, что управляется коробка с помощью привода, который состоит из нескольких элементов:

Согласно руководству, тросовые конструкции всегда оснащаются реактивной тягой, тогда передачи не выключаются сами по себе. Один из концов тяги связан с рычагом, а второй — с мотором. Если сальники внутренних шарниров вышли из строя, необходимо провести самостоятельный ремонт КПП. Но перед тем как их заменить, надо полностью сменить масло. Привод передних колёс отсоединяется полностью.

Обслуживание коробки передач предполагает использование отвёртки для снятия необходимых деталей. Но нужно будет приобрести оправку с нужными параметрами, чтобы провести прессовку.

Три оси присутствуют на системе переключения. Одна ось снабжается трёхплечим рычагом для выбора и выключения передач. Коробка переключения передач у второй оси отсутствует, но зато есть скобы, блокирующие поворачивание. После каждых 75 тысяч километров пробега эту конструкцию полностью меняют. Люфт рычага коробки передач тоже должен насторожить, как и выход из строя других деталей.
