Установка радиатора

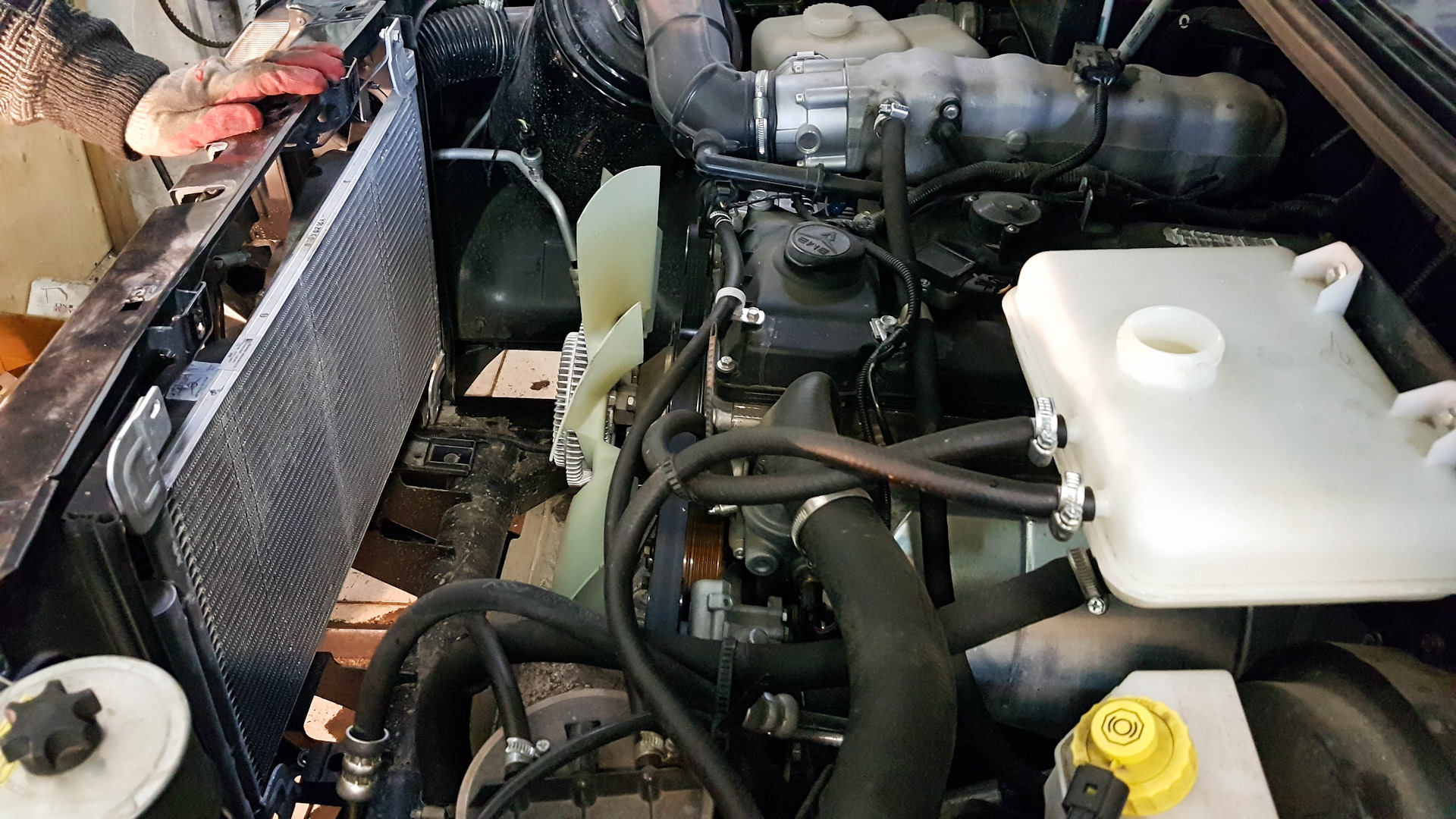

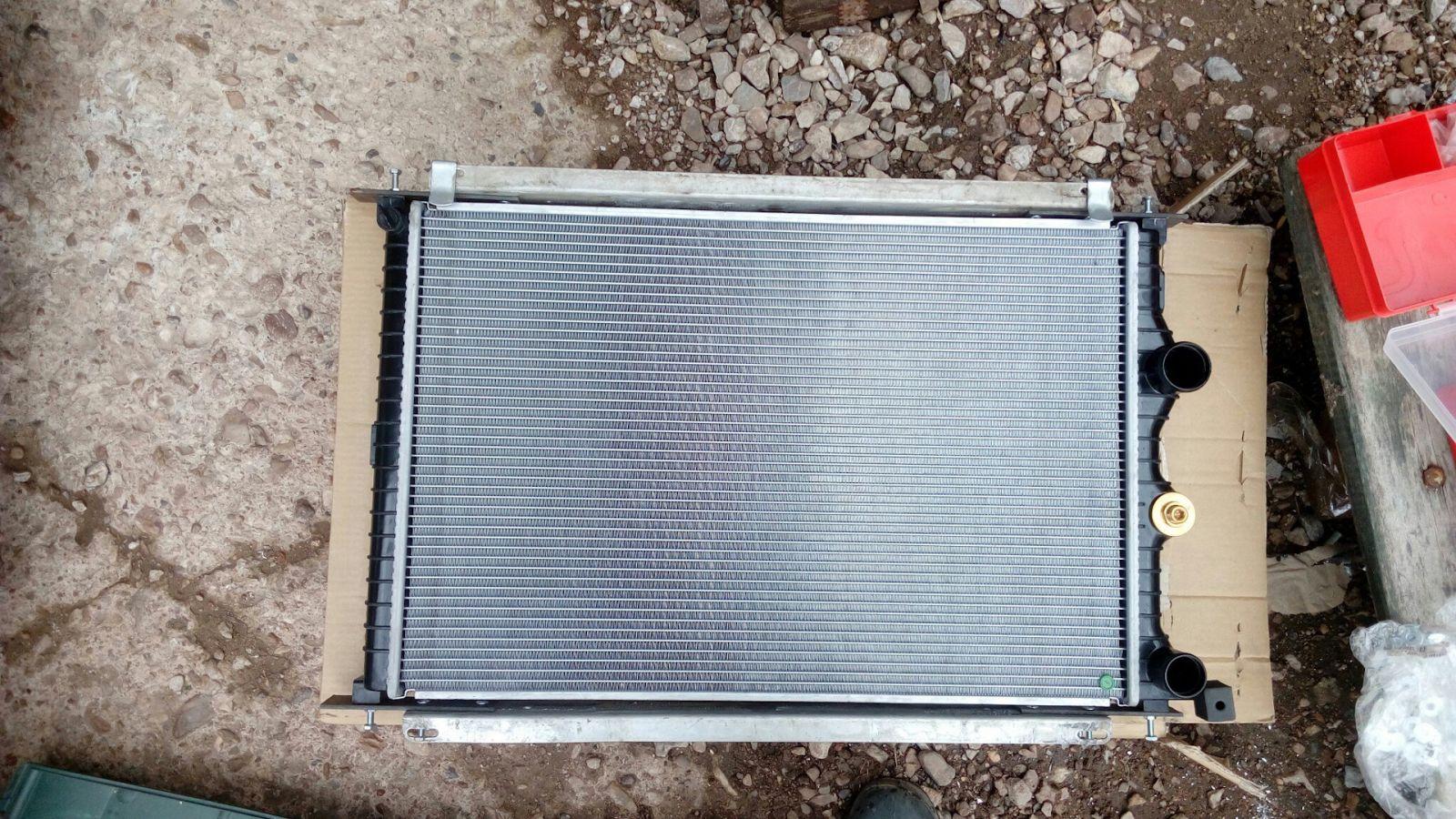

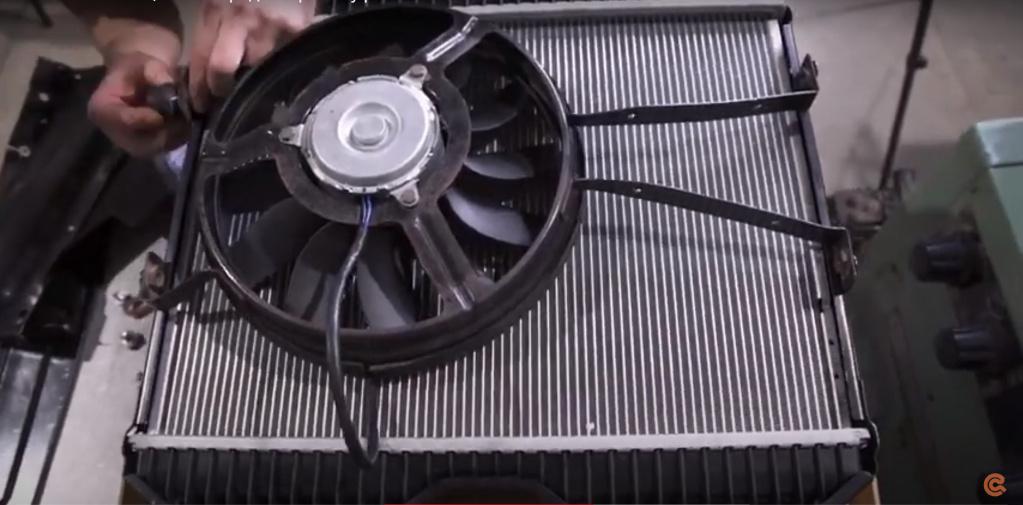

Радиатор полностью собран, осталось только установить его в автомобиль и закрепить.
После того, как радиатор поместили внутрь авто, нужно затянуть снизу два болта, и закрепить их, надеть нижний патрубок, а потом поставить защиту. После затяжки нижних болтов крепления радиатора, нужно установить муфту вязкости, и лишь затем закреплять радиатор сверху.

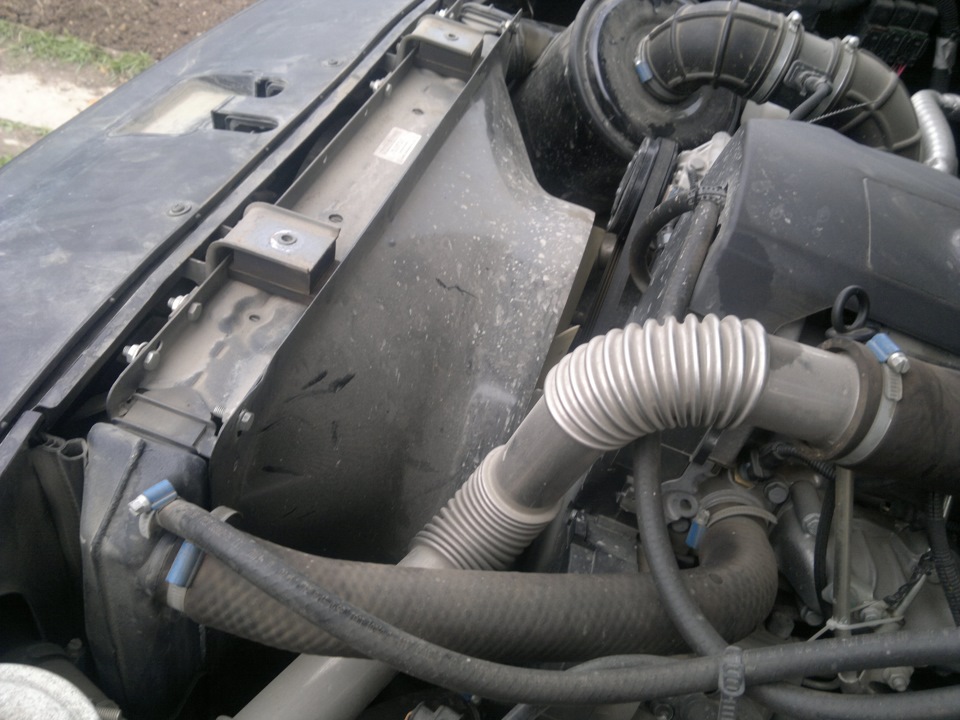

Теперь нужно произвести регулировку зазора между диффузором и вентилятором: он должен быть одинаковый по всему диаметру вращения вентилятора. Если зазор разный, нужно сдвинуть кожух относительно самого вентилятора, а сдвинутый кожух зафиксировать.
Залейте в систему охлаждения антифриз, который рекомендован производителем для вашей модели авто. После установки наших запчастей шум при работе автомобиля существенно снизился, двигатель работает плавно.
Замена
Со временем из-за коррозии или механического повреждения целостность конструкции может нарушится и произойдет течь. Которая устраняется ремонтом при помощи пайки или полной заменой изделия. Для того чтобы снять радиатор охлаждения, нужно проделать следующие действия:
- Снимаются аккумуляторные клеммы;
- Сливается жидкость;
- Выкручиваются четыре верхних болта и снимается верхний щиток, после чего с левой и справой стороны так же выкручиваются по четыре болта и с двух сторон снимаются щитки;
- В случае если конструкция имеет электровинтелятор, его нужно обесточить, для этого разъединяются колодки;
- От датчика который информирует водителя о перегреве отсоединяется проводка;
- У патрубков по которым происходит подача жидкости ослабляются хомуты, после чего они отсоединяются от агрегата;
- Снимается пароотводящий шланг;
- Снимаются патрубки которые осуществляют отвод жидкости;
- С обеих сторон радиатора откручиваются гайки тяг;
- Вся конструкция к кронштейнам рамы закреплена при помощи болтов, которые выкручиваются, но предварительно нужно извлечь специальную проволоку.

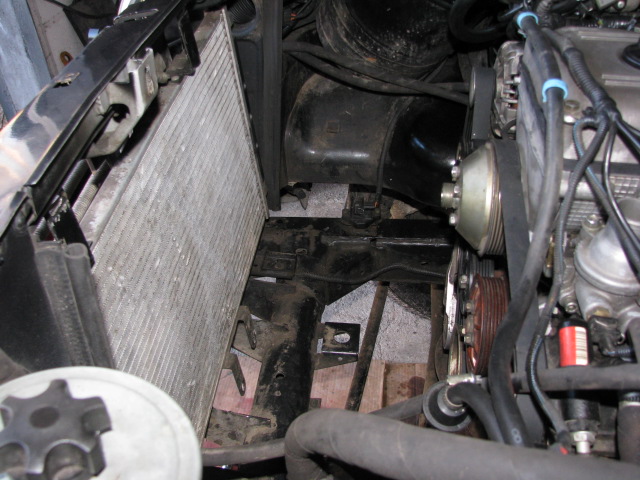

После всех проделанных действий изделие можно извлекать. При этом решетка радиатора УАЗ Патриот остается на месте. Когда деталь сняли, необходимо проверить в каком состоянии находятся патрубки. Так как они могут быть причиной течи. Собирается все в обратном порядке, и до нужного уровня заливается новый антифриз.
Выбираем для УАЗ Патриот радиатор охлаждения
Многих интересует вопрос, какой на самом деле лучше установить радиатор охлаждения на внедорожник, и в этом вопросе происходит довольно много споров. Как мы выяснили, для УАЗ Патриот выпускают алюминиевый и соответственно медный высококачественные агрегаты. Радиатор, выполненный из меди, имеет более высокую теплопроводность, отсюда следует, что и жидкость охлаждается в разы быстрее. У него имеется большой недостаток, который заключается в высокой цене, которая составляет в настоящее время порядка 13-15-и тыс. росс. рублей, при том что алюминиевый радиатор имеет ценник в пределах 5-и тыс. росс. рублей. Также медный агрегат имеет большой эксплуатационный срок, так что его покупать выгоднее. Так что если вы задались вопросом относительно того, какой лучше выбрать охлаждающий радиатор, то, несомненно, стоит отдать предпочтение медной версии. Не забываем и про то что, можно поставить радиатор с кондиционером.
Если вы остановили свой выбор на алюминиевой версии изделия, то, как советуют сами владельцы Патриотов, лучше взять радиатор Бугуруслан, производимый на Бугурусланском заводе. Такое устройство отличается эффективностью и высоким качеством. Эксплуатационный срок такого устройства всегда гораздо больше его прямых аналогов. Перед выбором устройства надо тщательно взвесить все за и против, тем более многих владельцев авто устраивает только радиатор с кондиционером.
Меняем радиатор на УАЗ Патриот
Необходимый инструмент: ключи на 10, 12, 14. Плоская отвертка, тряпка (ее лучше приготовить заранее, чтоб потом не бегать с грязными руками). Решетка радиатора остается на месте, в ее съеме нет необходимости.
- Отсоединить минусовую клемму радиатора;
- Слить тосол из системы охлаждения;
- Открутить 4 болта крепления и снять верхний щиток;
- Аналогичным образом снять правый щиток и левый (всего 3 щитка);
- Отсоединить провода от датчика перегрева и разъединить колодку проводов электровентилятора;
- Снять шланг с патрубка радиатора;
- Снять пароотводящий шланг;
- Снять отводящий шланг;
- Выкрутить гайки из тяг крепления радиатора. Они расположены с обеих его сторон;
- Выкрутить болты крепления радиатора к раме, предварительно сняв с них проволочные фиксаторы. Эти болты расположены снизу радиатора и проходят через резиновые подушки;
- Перед тем как вынимать радиатор – убедитесь, все ли вы от него отсоединили;
- Вынуть радиатор, не отсоединяя электровентилятор;
- Отсоединить электровентилятор;
- Очистить радиатор от грязи и промыть его водой. Осмотреть его на наличие трещин, если они есть – радиатор необходимо менять;
- Если трещины не обнаружены, необходимо проверить его на герметичность. Для этого необходимо заглушить все патрубки кроме одного, опустить радиатор в емкость с водой и подать в открытое отверстие воздух под давлением 1 атмосферы. Если он вышел из строя – появятся пузырьки воздуха;
- Необходимо осмотреть подушки радиатора, вполне возможно, им необходима замена.
На место, радиатор ставится в обратном порядке. В некоторых случаях, для удобства, решетка радиатора требует снятия. В этом деле нет ничего сложного, достаточно скрутить несколько болтиков. Кстати, если на вашем Патриоте установлена лебедка, решетка радиатора может мешать контролю намотки троса на барабан, в таком случае можно сделать ее откидной. Такая решетка будет удобна и при обслуживании автомобиля.
Важно! Желательно проверять надежность хомутов на патрубках и при необходимости заменять их на новые
Замена радиатора и охлаждающей жидкости двигателя УАЗ Патриот
Перед тем как снять радиатор, либо проводить ревизию охлаждающей системы Патриота, необходимо слить с него антифриз. Тосол, конечно и сам выльется в процессе, но вряд ли кому-то придется по душе мокрый моторный отсек и огромная лужа под машиной. По рекомендациям производителя замена антифриза необходима каждые 60 тысяч км пробега, либо каждые 2 года. Также УАЗ советует автолюбителям использовать предусмотренные им жидкости. Но, к сожалению, качество антифриза иногда оставляет желать лучшего, поэтому стоит периодически проверять его на потерю своих свойств. Изменение цвета, скажет о необходимости срочной смены охладительной жидкости, поскольку в этом случае она не просто теряет свойства, но и становится довольно агрессивной. Многие автолюбители, рекомендуют менять тосол, залитый в УАЗ Патриот заводом, на более качественный антифриз, соответствующий евро стандартам, сразу же после покупки машины. Такая замена, обеспечит более длительную работу охладительной системы, благодаря содержанию специальных присадок в антифризе.

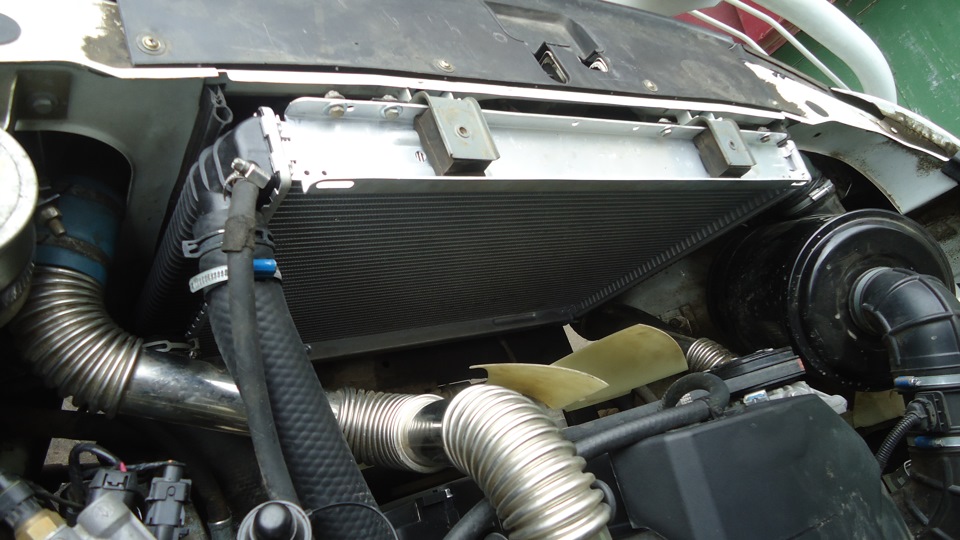

Радиатор охлаждения Уаз Патриот с кондиционером
Любой автомобиль, в том числе и УАЗ Патриот оснащается радиатором. Понимая то, что Патриот внедорожник, следовательно, у него довольно мощная силовая установка, которая требует для осуществления охлаждения больших ресурсов. Дабы во время активной работы УАЗовского мотора, отводить от него выработанное чрезмерное тепло и предусмотрен так называемый радиатор охлаждения. Как раз радиатор позволяет поддерживать на должном уровне рабочую температуру силового агрегата на внедорожниках производства УАЗ с бензиновыми и дизельными двигателями. В данной статье расскажем, какие особенности имеет УАЗовский радиатор, плюс как его заменить при необходимости.

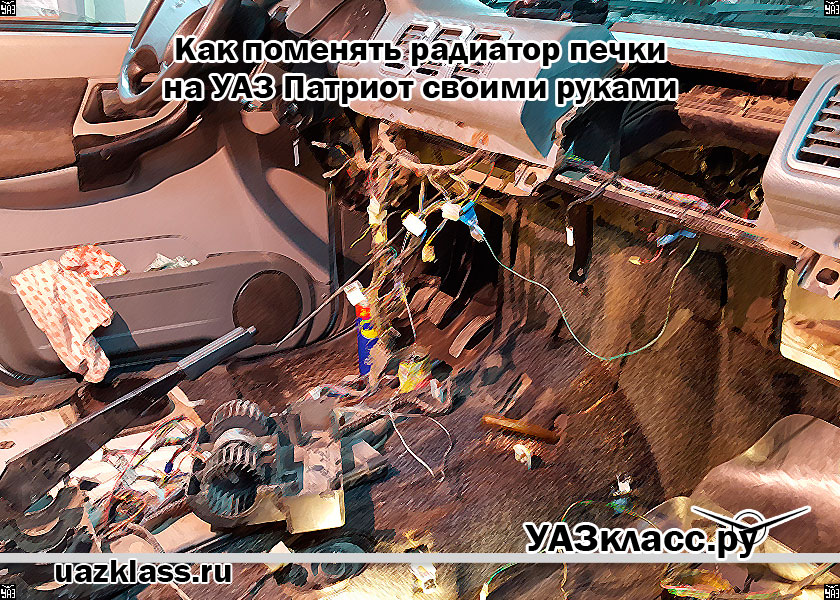

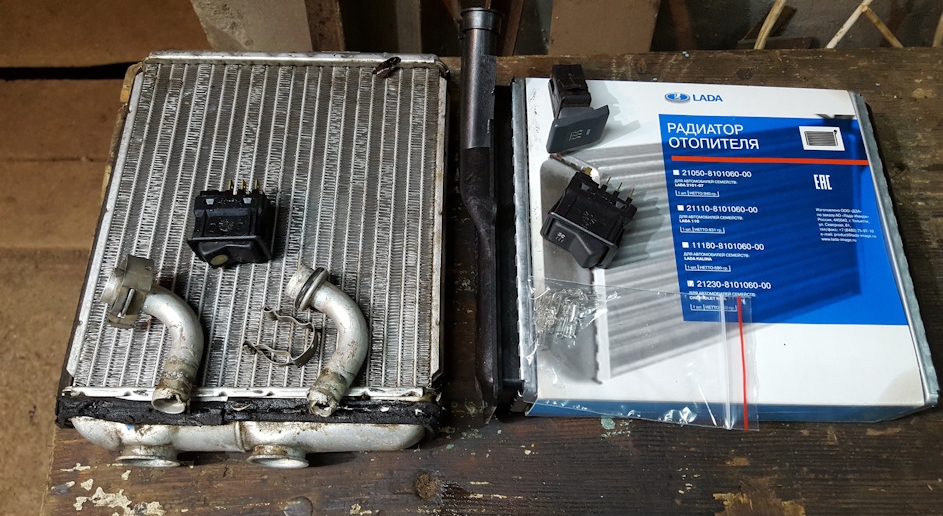

Как поменять радиатор печки на УАЗ Патриот своими руками
Полноприводный автомобиль повышенной проходимости УАЗ-3163 имеет условное название “Патриот” и выпускается в России с 2005 года. Данная модель автомобиля, помимо оригинального внешнего оформления кузова и не менее оригинальных фар, оснащена цельнометаллическим пятидверным кузовом и предназначена для эксплуатации на дорогах всех категорий, в том числе в сельской местности. В процессе эксплуатации одной из злободневных для автомобилистов проблем стало обслуживание и, как правило, замена радиатор печки уаз патриот.
Обычно, все начиналось в преддверии наступления холодов. После получения информации или осознании надвигающегося сезонного похолодания, владельцы сего автомобиля, бросались проверять систему внутреннего отопления автомобиля. И тут, как правило, их ожидало следующее: или они, после начала проверки, обнаруживали следы охлаждающей жидкости на полу в салоне, или по работе системы внутреннего обогрева – понимали, что радиатор отопителя уаз патриот “барахлит” и просто работает неправильно и с перебоями. И на этом этапе каждый из них понимал, что скорее всего их ждет замена радиатор печки уаз патриот с кондиционером или без него. Работы по ремонту системы отопления имеют средний статус сложности, поэтому не каждый знает, как провести данные работы. Но, если человек достаточно долго эксплуатировал данную марку автомобилей и разобрался в тонкостях, то он в состоянии провести работы по замене радиатора системы внутреннего отопления. Если нет, то нужно обратиться к специалистам.
Замена радиатора и охлаждающей жидкости двигателя УАЗ Патриот
Перед тем как снять радиатор, либо проводить ревизию охлаждающей системы Патриота, необходимо слить с него антифриз. Тосол, конечно и сам выльется в процессе, но вряд ли кому-то придется по душе мокрый моторный отсек и огромная лужа под машиной. По рекомендациям производителя замена антифриза необходима каждые 60 тысяч км пробега, либо каждые 2 года. Также УАЗ советует автолюбителям использовать предусмотренные им жидкости. Но, к сожалению, качество антифриза иногда оставляет желать лучшего, поэтому стоит периодически проверять его на потерю своих свойств. Изменение цвета, скажет о необходимости срочной смены охладительной жидкости, поскольку в этом случае она не просто теряет свойства, но и становится довольно агрессивной. Многие автолюбители, рекомендуют менять тосол, залитый в УАЗ Патриот заводом, на более качественный антифриз, соответствующий евро стандартам, сразу же после покупки машины. Такая замена, обеспечит более длительную работу охладительной системы, благодаря содержанию специальных присадок в антифризе.
Порядок замены жидкости на УАЗ

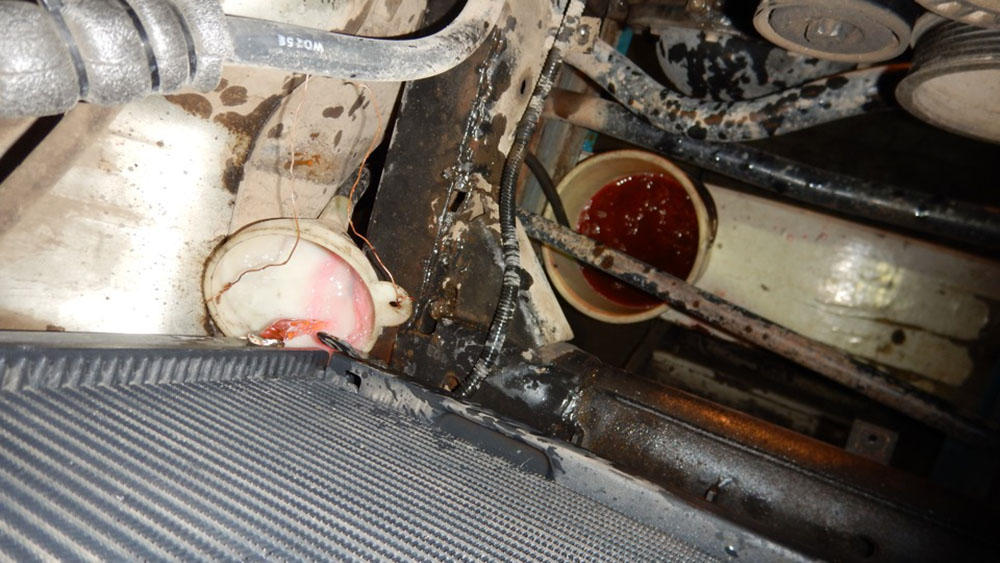

Для самостоятельного слива тосола, вам потребуется тряпка, ключи и емкость на 10 литров. Сама процедура довольно легкая и не занимает много времени:
- Необходимо установить автомобиль на ровной поверхности;
- Снять защиту картера;
- Открыть кран отопителя;
- Поставить приготовленную емкость для старого тосола под радиатор;
- Снять пробку с расширительного бачка;
- Открутить сливную пробку радиатора УАЗ;
- Дождаться пока жидкость полностью сольется;
- Переместить емкость с отработанным тосолом под блок цилиндров;
- Открутить сливную пробку;
- Слить остатки жидкости;
- Закрутить на свои места все пробки
При желании, можно промыть систему охлаждения Патриот евро 3 проточной водой. Для этого необходимо заполнить ею систему и запустить на пару минут мотор УАЗ, после чего слить воду по описанной выше схеме
При заполнении системы охлаждения, следует обратить внимание на некоторую специфику этого процесса. Учитывая особенности удаления воздуха из отопителя и шлангов, завод установил необходимость повторения 3 циклов, каждый из которых включает в себя: • нагрев двигателя • охлаждение • долив жидкости При этом должна быть включена печка
Меняем радиатор на УАЗ Патриот
Необходимый инструмент: ключи на 10, 12, 14. Плоская отвертка, тряпка (ее лучше приготовить заранее, чтоб потом не бегать с грязными руками). Решетка радиатора остается на месте, в ее съеме нет необходимости.
Итак, последовательность действий:
- Отсоединить минусовую клемму радиатора;
- Слить тосол из системы охлаждения;
- Открутить 4 болта крепления и снять верхний щиток;
- Аналогичным образом снять правый щиток и левый (всего 3 щитка);
- Отсоединить провода от датчика перегрева и разъединить колодку проводов электровентилятора;
- Снять шланг с патрубка радиатора;
- Снять пароотводящий шланг;
- Снять отводящий шланг;
- Выкрутить гайки из тяг крепления радиатора. Они расположены с обеих его сторон;
- Выкрутить болты крепления радиатора к раме, предварительно сняв с них проволочные фиксаторы. Эти болты расположены снизу радиатора и проходят через резиновые подушки;
- Перед тем как вынимать радиатор – убедитесь, все ли вы от него отсоединили;
- Вынуть радиатор, не отсоединяя электровентилятор;
- Отсоединить электровентилятор;
- Очистить радиатор от грязи и промыть его водой. Осмотреть его на наличие трещин, если они есть – радиатор необходимо менять;
- Если трещины не обнаружены, необходимо проверить его на герметичность. Для этого необходимо заглушить все патрубки кроме одного, опустить радиатор в емкость с водой и подать в открытое отверстие воздух под давлением 1 атмосферы. Если он вышел из строя – появятся пузырьки воздуха;
- Необходимо осмотреть подушки радиатора, вполне возможно, им необходима замена.
Назначение печки в Патриоте
В UAZ Patriot, как и в любом другом современном авто, отопитель служит для обогрева салона за счет подачи теплого воздуха. Это также помогает предотвращать запотевание стекол, что особенно актуально в холод. Однако, случается так, что плохо греет печка.
Заметим, что модификации UAZ Patriot, производившиеся до 2012 г., оборудовались исключительно передними печками. Затем производитель внес коррективы и ульяновские внедорожники стали оснащаться вспомогательной печкой, которая повысила комфорт эксплуатации в суровых климатических условиях. Второй отопитель позволяет эффективно обогревать кормовую часть салона в зоне расположения пассажиров. Скорость прогрева внутреннего пространства теперь стала значительно выше, и пассажиры кормы получают равноценный комфорт с седоками переднего ряда.
Некоторые модификации UAZ Patriot кроме системы отопления оснащаются климатической установкой. Она представлена обычным кондиционером, позволяющим в жаркое время обеспечить комфорт, создав благоприятную атмосферу в салоне. Такой роскоши удостоились варианты комплектации УАЗ Патриот, имеющие названия «Комфорт» и «Люкс».
Впервые кондиционер появился в ульяновском внедорожнике в 2008 г. Главным негативным фактором присутствия в комплектации кондиционера фигурирует повышенный расход топлива во время работы узла.
Замена радиатора и охлаждающей жидкости двигателя УАЗ Патриот
Перед тем как снять радиатор, либо проводить ревизию охлаждающей системы Патриота, необходимо слить с него антифриз. Тосол, конечно и сам выльется в процессе, но вряд ли кому-то придется по душе мокрый моторный отсек и огромная лужа под машиной. По рекомендациям производителя замена антифриза необходима каждые 60 тысяч км пробега, либо каждые 2 года. Также УАЗ советует автолюбителям использовать предусмотренные им жидкости. Но, к сожалению, качество антифриза иногда оставляет желать лучшего, поэтому стоит периодически проверять его на потерю своих свойств. Изменение цвета, скажет о необходимости срочной смены охладительной жидкости, поскольку в этом случае она не просто теряет свойства, но и становится довольно агрессивной. Многие автолюбители, рекомендуют менять тосол, залитый в УАЗ Патриот заводом, на более качественный антифриз, соответствующий евро стандартам, сразу же после покупки машины. Такая замена, обеспечит более длительную работу охладительной системы, благодаря содержанию специальных присадок в антифризе.
Как промыть печку в УАЗ Патриоте?
Итак, если печка, ни в какую не работает, необходимо ее промыть. Довольно часто эффективность системы отопления снижается из-за засорения контура. Промывка необходима для удаления из магистралей и отопителя различного мусора.
Далее разберемся, как правильно промыть печку. Здесь отметим, что выполнить эту важную процедуру возможно без демонтажа устройства. К промывочному действию рекомендуется периодически склоняться, дабы избежать наступления такого момента, когда печка полностью не работает.
Итак, начинаем промывать.
Берем старую водяную помпу, которую подключаем к контуру путем присоединения к штуцерам, располагающимся на двигательном щите. Здесь потребуется применить сливной шланг.
Сначала промываем контур обычной водой. Для этого наполняем ведро жидкостью, куда помещаем указанную помпу
Запускаем насос и наблюдаем за процессом, обращая внимание на консистенцию жидкости, вытекающей из сливного шланга.
Для повышения эффективности промывочной процедуры рекомендуется воспользоваться очищающим средством, специально изготавливаемым для охлаждающих контуров авто.
По завершении промывки удаляем оставшуюся пену. Здесь поможет лимонная кислота
Берем 4 пакетика этого продукта, смешиваем с кипяченой водой и «прогоняем» по всему контуру таким же способом. Количество воды определяем самостоятельно.
Теперь наполняем емкость чистой водой и снова промываем систему.
Убедившись в чистоте контура (видим по консистенции сливающейся жидкости), заливаем в охлаждающую мотор систему антифриз в достаточном количестве и до требуемого уровня.

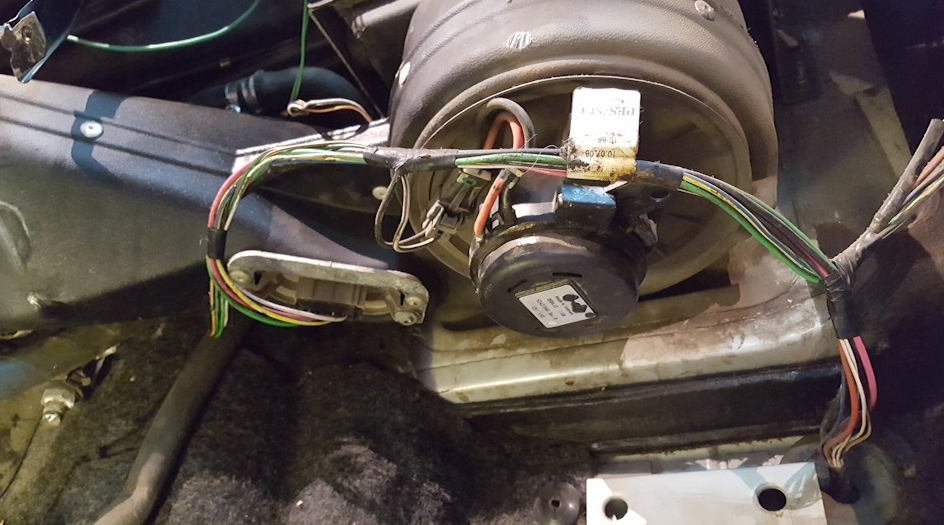

Переходим к фазе ремонта
- Нужно заглушить машину и поднять капот. Обесточить АКБ. Ставим тару под крышкой печки для сливания антифриза.
- Регулятор температурного режима нужно переключить на максимальное значение.
- Неспеша откручиваем крышку отопительного контура для слива жидкости. Если эту крышку быстренько открутить, то есть вероятность, что зальется генератор.

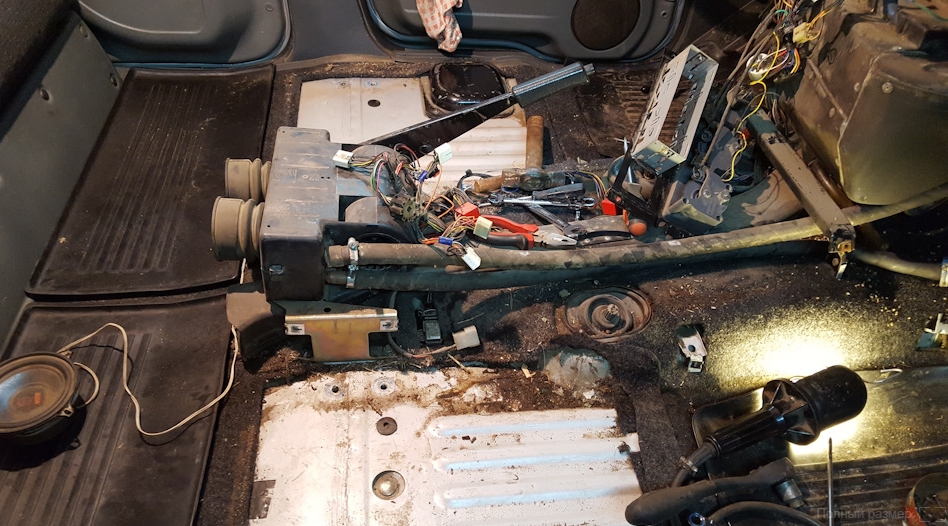

- Возвращаемся в салон автомобиля и отодвигаем передние кресла – назад. Обязательно застилаем передние сиденья клеенкой или чем-то похожим, предварительно откинув спинки кресел.
- Проводим снятие (откручивание) центральной стойки. Для этого выкручиваем напольные крепежи (справа и слева), верхний крепеж и боковой. Не забываем про наличие заглушек на крепежах.
- Демонтируем бардачок.

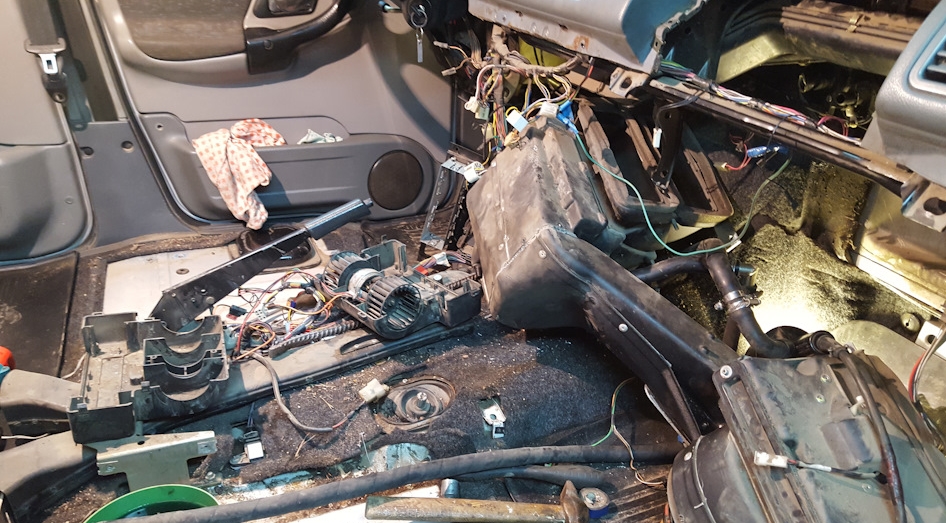

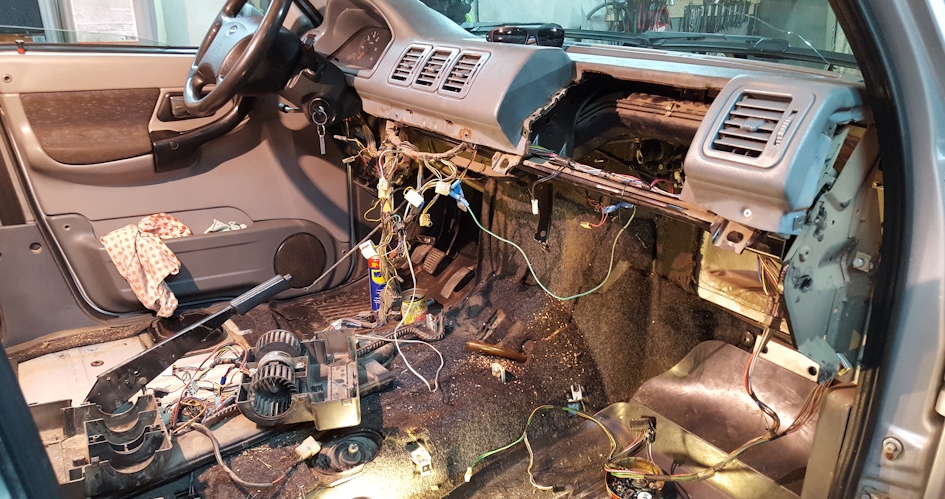

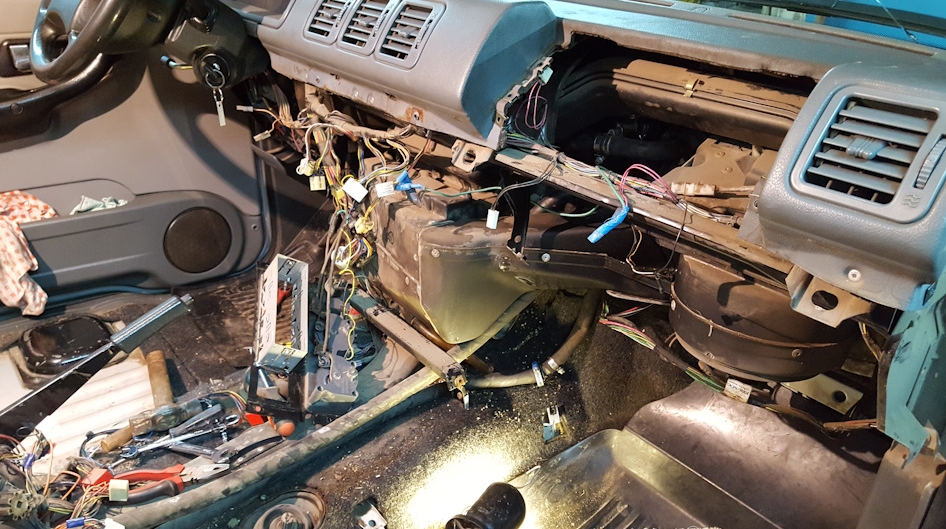

- Выкручиваем крепления панели приборов (торпедо) пока она не начнет ходить ходуном. Это необходимо для того, чтобы не снимать панель приборов целиком, а просто – отодвинуть, для доступа к радиатору системы отопления (печки).
- Теперь открыт доступ к регулирующим тросикам отопительного крана. Нужно снять кончики этих тросиков с проушин регулировочных рычажков, что размещены на передних сиденьях (водительском и пассажирском).

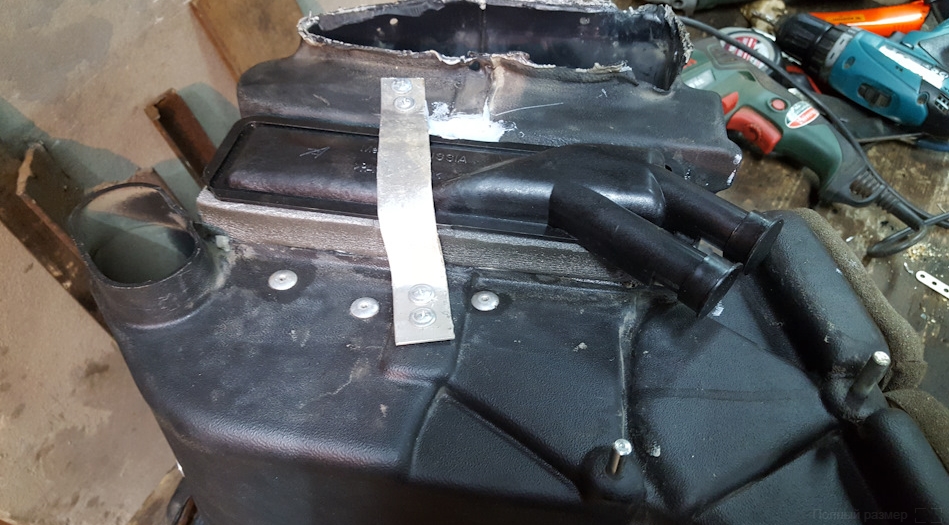

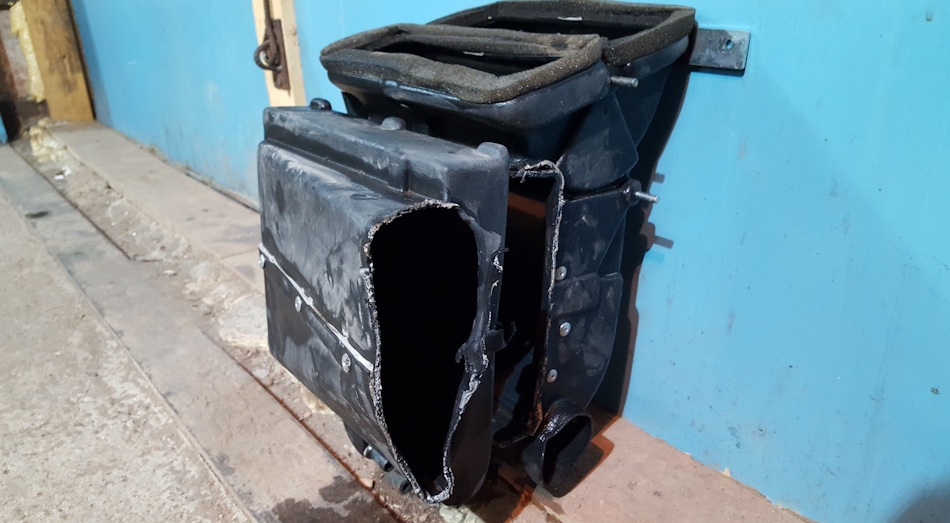

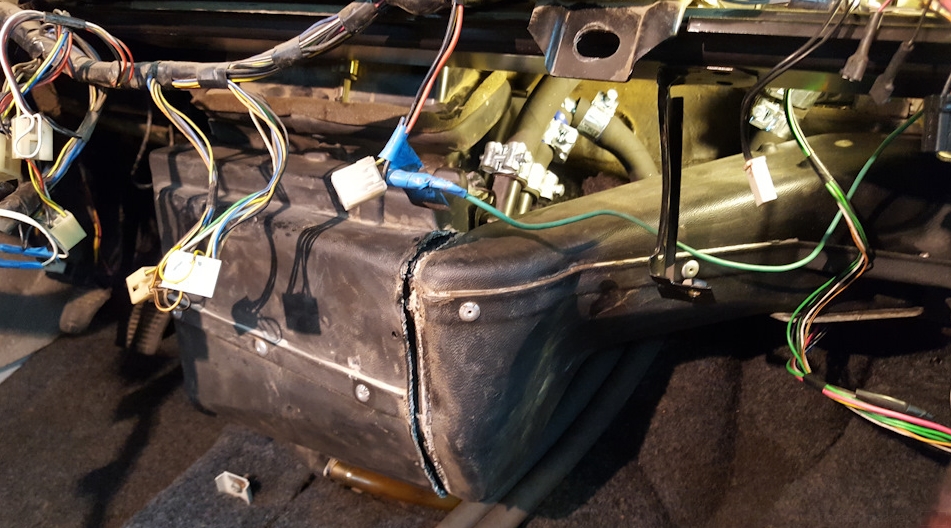

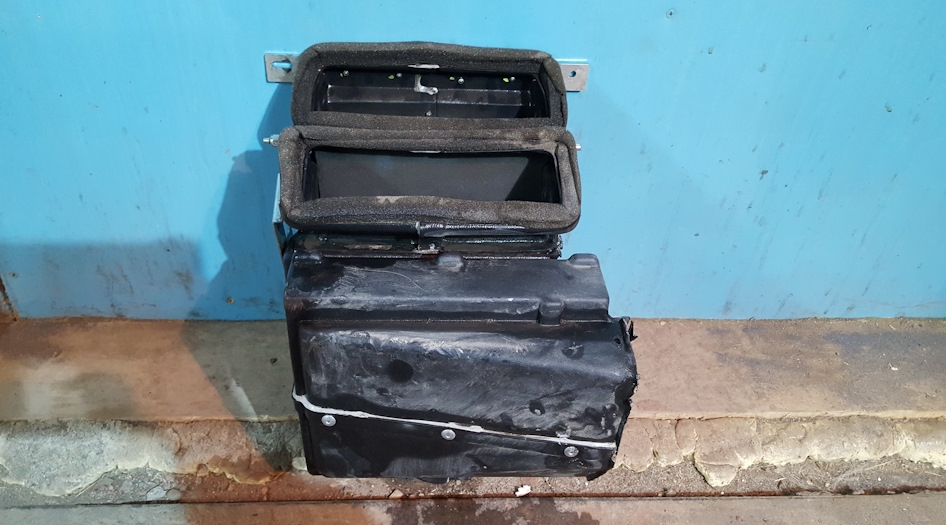

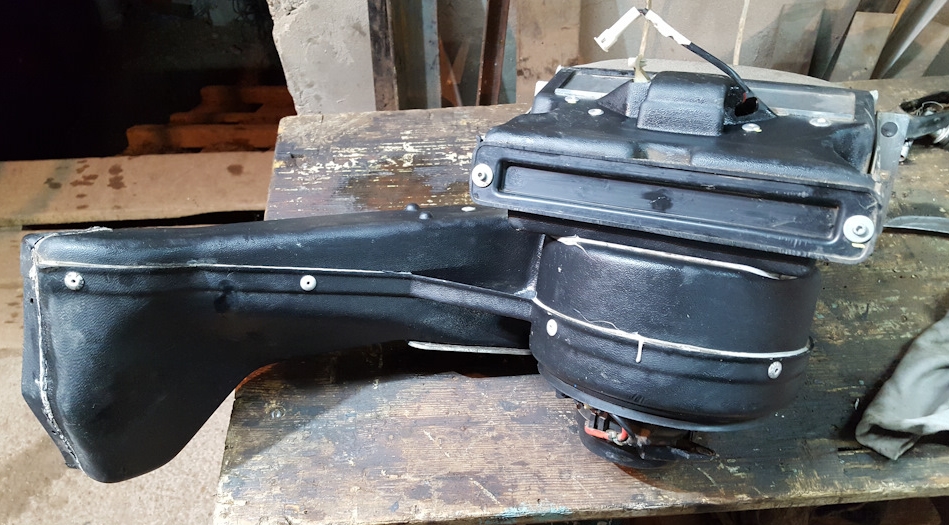

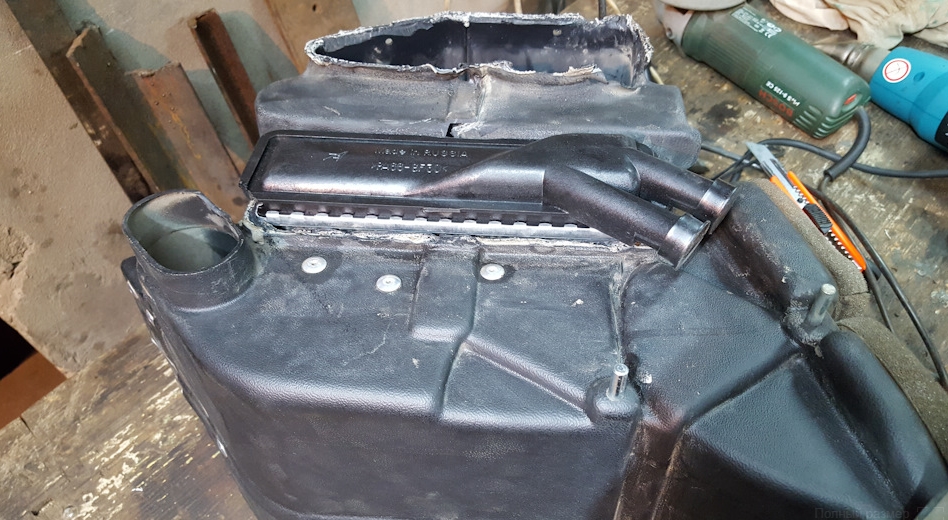

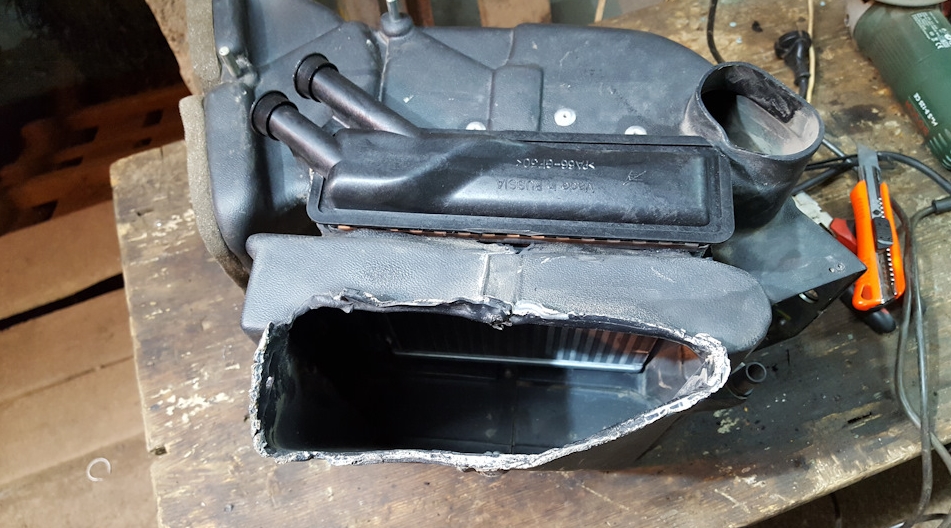

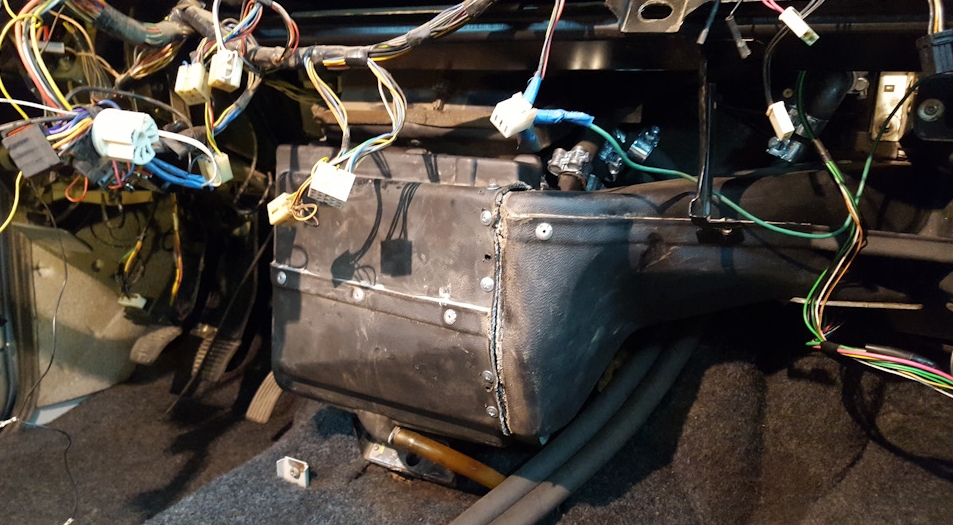

- Кожух радиатора отопителя теперь можно снять.

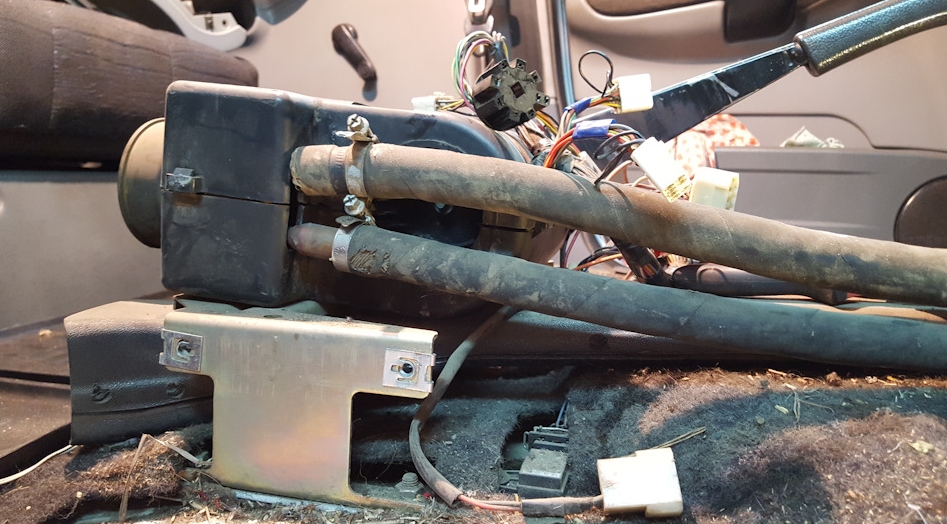

- Хомуты патрубков тоже снимаем.

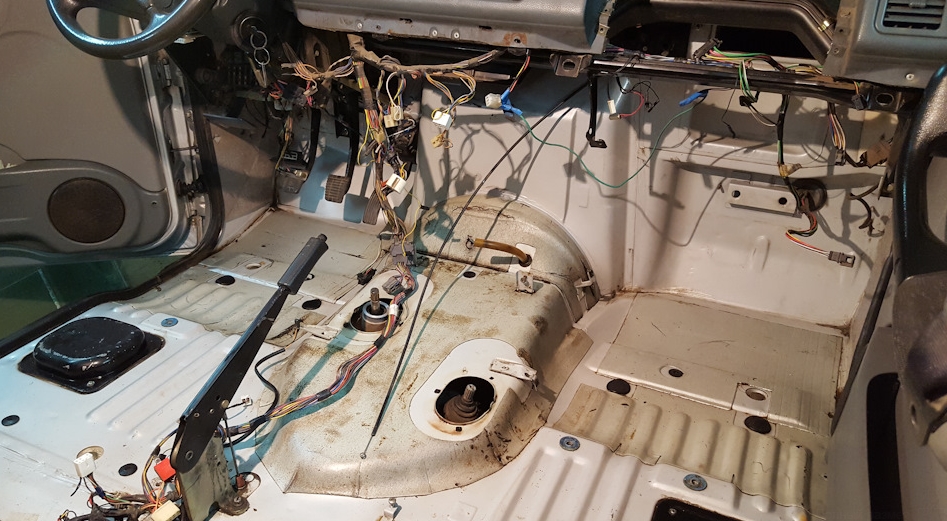

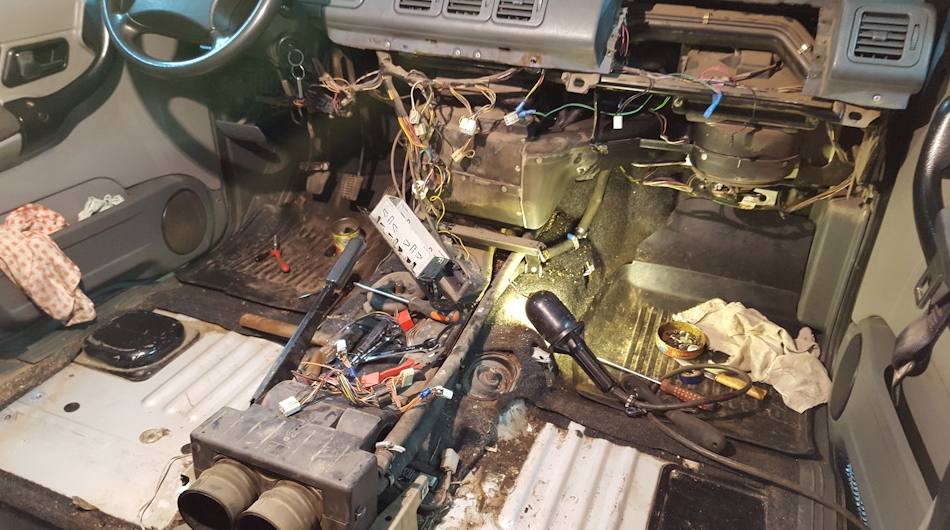

- Вместе с напарником, очень аккуратно, нужно приподнять панель (торпедо) и вытянуть ее на себя, это позволит достать старый радиатор и, соответственно, установить новый.
- Далее, нужно провести сборку системы внутреннего отопления в обратной последовательности.
Важное уточнение 2. После сбора системы отопления, необходимо запустить двигатель и проверить новый радиатор на предмет протекания! Не забудьте!. Не забываем, что проверку правильности работы системы внутреннего отопления проводим до сборки панели приборов (торпедо)
Если, после проделанной работы и запуска системы отопления автомобиля, помимо ощущения тепла внутри машины, не наблюдается каких-либо потеков или характерных звуков неправильной работы, то все сделано правильно и успешно!
Не забываем, что проверку правильности работы системы внутреннего отопления проводим до сборки панели приборов (торпедо). Если, после проделанной работы и запуска системы отопления автомобиля, помимо ощущения тепла внутри машины, не наблюдается каких-либо потеков или характерных звуков неправильной работы, то все сделано правильно и успешно!
Критерии выбора радиатора охлаждения
Среди владельцев внедорожников Патриот нет единого мнения о материале изготовления охлаждающих устройств. Большинство склоняется к тому, что изделия из меди служат дольше, а при возникновении течи их можно отремонтировать. Поэтому основным критерием при выборе охладителя является его ремонтопригодность. Однако стоит учитывать, что такое изделие стоит в 2-3 раза дороже.
При правильной эксплуатации алюминиевый радиатор может служить 5-7 лет. Но в случае течи он подлежит замене. Второй критерий выбора — это производитель. Сейчас на рынке появилось много неизвестных изготовителей без имени, которые выпускают продукцию соответствующего качества. Многие автолюбители рекомендуют устанавливать медные охладители завода «Оренбургский радиатор» и алюминиевые изделия производства ШААЗ (Шадринский автоагрегатный завод).
Причинами возникновения неисправностей могут быть
- Проток радиатора печки (отопителя) забился (со временем патрубки имеют свойство засорятся);
- Произошел износ радиатора (с течением времени металлы истощаются, это происходит из-за динамического изменения температур, атмосферного давления и коррозии металлов).

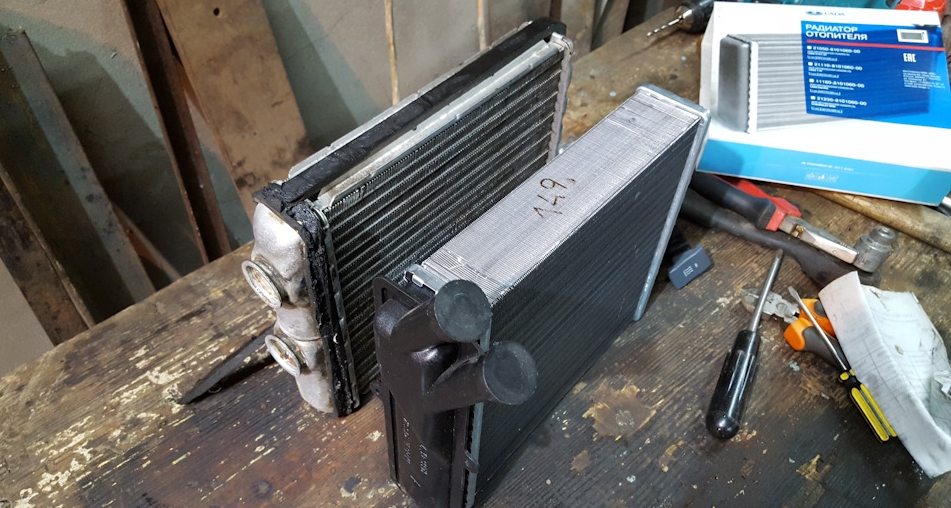

Небольшое уточнение. Замену радиатора системы отопления УАЗ-3163 “Патриот” можно провести двумя способами: можно демонтировать панель (торпедо) или без демонтажа панели приборов. Специалисты СТО, например, используют первый вариант, так как хорошо разбираются во всех нюансах и тонкостях приборной панели. Второй способ, как правило, используют все остальные.
Порядок замены жидкости на УАЗ
Для самостоятельного слива тосола, вам потребуется тряпка, ключи и емкость на 10 литров. Сама процедура довольно легкая и не занимает много времени:
- Необходимо установить автомобиль на ровной поверхности;
- Снять защиту картера;
- Открыть кран отопителя;
- Поставить приготовленную емкость для старого тосола под радиатор;
- Снять пробку с расширительного бачка;
- Открутить сливную пробку радиатора УАЗ;
- Дождаться пока жидкость полностью сольется;
- Переместить емкость с отработанным тосолом под блок цилиндров;
- Открутить сливную пробку;
- Слить остатки жидкости;
- Закрутить на свои места все пробки
При желании, можно промыть систему охлаждения Патриот евро 3 проточной водой. Для этого необходимо заполнить ею систему и запустить на пару минут мотор УАЗ, после чего слить воду по описанной выше схеме
При заполнении системы охлаждения, следует обратить внимание на некоторую специфику этого процесса. Учитывая особенности удаления воздуха из отопителя и шлангов, завод установил необходимость повторения 3 циклов, каждый из которых включает в себя: • нагрев двигателя • охлаждение • долив жидкости При этом должна быть включена печка
Переходим к фазе ремонта
- Нужно заглушить машину и поднять капот. Обесточить АКБ. Ставим тару под крышкой печки для сливания антифриза.
- Регулятор температурного режима нужно переключить на максимальное значение.
- Неспеша откручиваем крышку отопительного контура для слива жидкости. Если эту крышку быстренько открутить, то есть вероятность, что зальется генератор.
- Возвращаемся в салон автомобиля и отодвигаем передние кресла – назад. Обязательно застилаем передние сиденья клеенкой или чем-то похожим, предварительно откинув спинки кресел.
- Проводим снятие (откручивание) центральной стойки. Для этого выкручиваем напольные крепежи (справа и слева), верхний крепеж и боковой. Не забываем про наличие заглушек на крепежах.
- Демонтируем бардачок.
- Выкручиваем крепления панели приборов (торпедо) пока она не начнет ходить ходуном. Это необходимо для того, чтобы не снимать панель приборов целиком, а просто – отодвинуть, для доступа к радиатору системы отопления (печки).
- Теперь открыт доступ к регулирующим тросикам отопительного крана. Нужно снять кончики этих тросиков с проушин регулировочных рычажков, что размещены на передних сиденьях (водительском и пассажирском).
- Кожух радиатора отопителя теперь можно снять.
- Хомуты патрубков тоже снимаем.
- Вместе с напарником, очень аккуратно, нужно приподнять панель (торпедо) и вытянуть ее на себя, это позволит достать старый радиатор и, соответственно, установить новый.
- Далее, нужно провести сборку системы внутреннего отопления в обратной последовательности.
Важное уточнение 2. После сбора системы отопления, необходимо запустить двигатель и проверить новый радиатор на предмет протекания! Не забудьте!. Не забываем, что проверку правильности работы системы внутреннего отопления проводим до сборки панели приборов (торпедо)
Если, после проделанной работы и запуска системы отопления автомобиля, помимо ощущения тепла внутри машины, не наблюдается каких-либо потеков или характерных звуков неправильной работы, то все сделано правильно и успешно!
Не забываем, что проверку правильности работы системы внутреннего отопления проводим до сборки панели приборов (торпедо). Если, после проделанной работы и запуска системы отопления автомобиля, помимо ощущения тепла внутри машины, не наблюдается каких-либо потеков или характерных звуков неправильной работы, то все сделано правильно и успешно!
#УАЗ #Патриот . Замена радиатора отопителя (не снимая панели)
Показать панель управления
- Опубликовано: 27 янв 2019
- Немного видео от мужа!
#УАЗПатриот #Замена #радиатор #отопитель

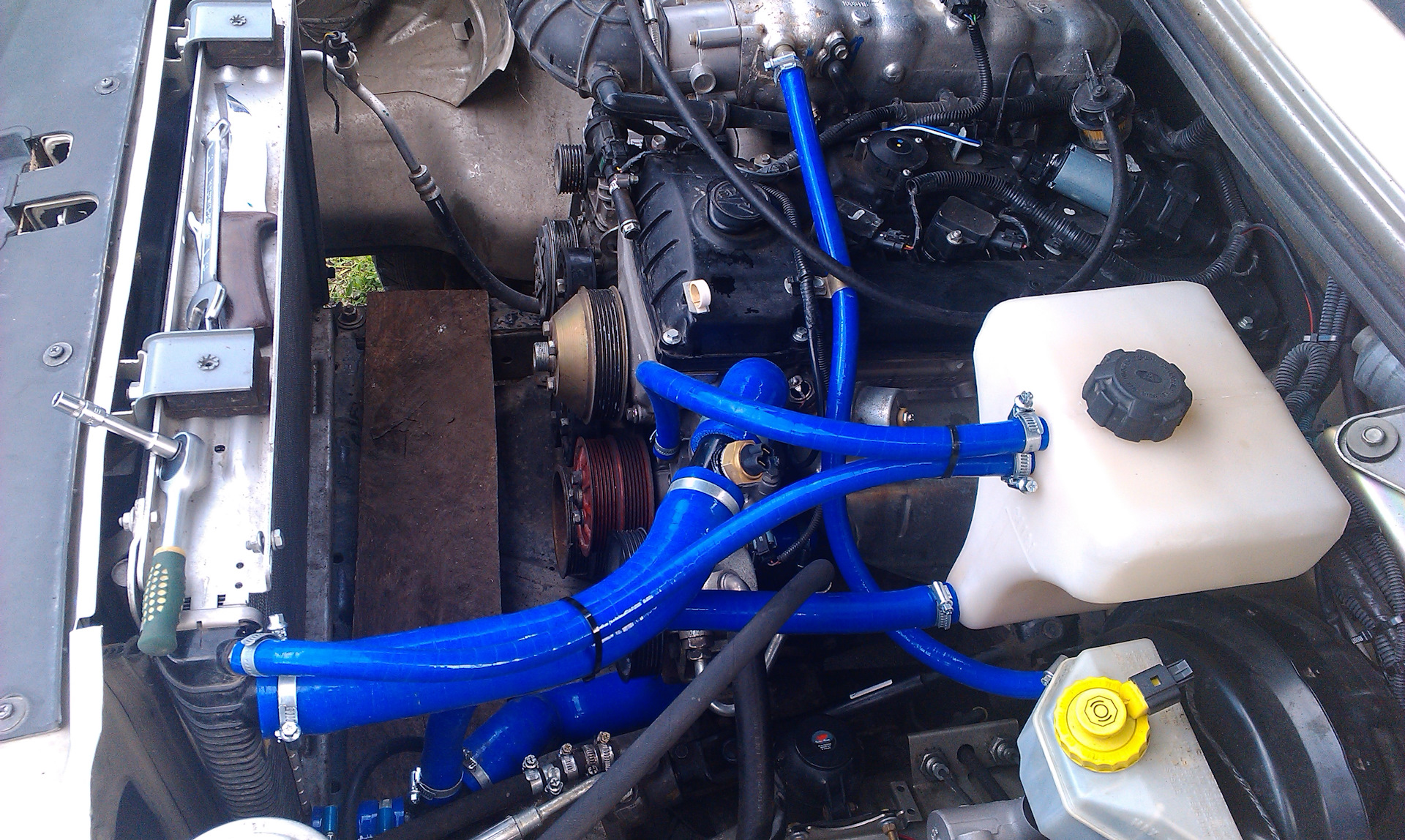

Система охлаждения УАЗ Патриот
Для того чтобы двигатель в автомобиле нормально функционировал, а температура в нем находилась в оптимальном диапазоне, в нем предусмотрена система охлаждения. В случае если эта система выходит из строя в цилиндрах начинает ухудшатся смесеобразование, а также происходит расширение металла, что приводит к тому что узловые элементы начинает заклинивать, и как результат нужно проводить капитальный ремонт двигателя.
Устройство и особенности
Система охлаждения УАЗа Патриот представляет собой отдельную конструкцию состоящую из основных узловых деталей:
- Радиатора;
- Термостата;
- Водяного насоса;
- Охлаждающей жидкости;
- Расширительного бачка;
- Трубок, шлангов, патрубков;
- Вентилятора.
На этих внедорожниках система охлаждения представляет собой систему закрытого типа, которая функционирует благодаря тому что в ней происходит циркуляция тосола и антифриза. За счет этой жидкости от двигателя происходит отвод тепла. Подача охлаждайки к необходимым деталям осуществляется при помощи двух дополнительных элементов:
- Радиатора отопителя;
- Электронасоса.
УАЗ Патриот первых модификаций Евро-3 имеет один отопитель, а версии Евро-4 помимо основного имеет и дополнительный отопитель. Ниже представлена картинка где изображены все рабочие элементы, а так же как протекает жидкость:
Принцип работы агрегата заключается в следующем:
- Благодаря тому что система имеет закрытый тип, в ней образуется высокое давление, которое создается при помощи водяного насоса;
- Насос приводится в движения за счет вала силового агрегата, который образует крутящий момент;
- Жидкость с помощью насоса направляется в специальное место, где от двигателя охлаждающая жидкость забирает тепло;
- Жидкость перетекает в термостат, который распределяет горячий и холодный поток. В результате жидкость с высокой температурой попадает в радиатор для дальнейшего охлаждения, а холодная ОЖ направляется к водяному насосу.
Таким образом функционирует система охлаждения силового агрегата УАЗА. Водитель если необходимо повысить температуру в салоне автомобиля прибегает к помощи специальных переключателей, которые открывают доступ охлаждающей жидкости к радиатору. В результате переключения происходит нагнетания давления и салон начинает обогреваться, а циркуляция жидкости начинает ускорятся.
В первых моделях Патриота в качестве ОЖ как правило используется тосол который имеет маркировку A40M и A60M, а современные модели в качестве охлождайки могут использовать как тосол так и антифриз.
Вентилятор
Охлаждения жидкости без вентилятора было бы невозможным, поэтому его наличие в этой системе является обязательным.
За счет него в радиаторе повышается интенсивность снижения температуры ОЖ. В действие он приводится за счет ременной передачи которая идет от вязкостной муфты.
- Большая нагрузка на двигатель;
- Вентилятор работает не стабильно;
- Нет возможности ручного включения.
Именно по этим причинам некоторые автовладельцы вискомуфту меняют на электрический вентилятор.
Полезное видео
Подводя итог можно сделать вывод что система охлаждения внедорожника УАЗ Патриот является очень важным элементом, как в работе бензинового так и в работе дизельного двигателя. Каждый из силовых агрегатов нуждается в том чтобы высокая температура которая в них образуется в процессе работы отводилась, иначе произойдет заклинивание. Поэтому нужно внимательно следить за исправностью этой системы.
Вывод
На УАЗ Патриот, в основном устанавливались надёжные силовые агрегаты ЗМЗ 409. Конечно, не стоит исключать дизельные версии — ЗМЗ 514.32 и Iveco F1A. Ремонтировать силовые агрегаты достаточно просто, но зачастую, автолюбители предпочитают для проведения таких операций автосервис. Доработка заканчивается тем, что делается чип тюнинг на снижение расхода или увеличения мощности.
Классическая модель
Внедорожник УАЗ 3163 Патриот был запущен в производство на Ульяновском автомобильном заводе в 2005 году. Он стал преемником УАЗ 3160 и , появившихся в 1997 и 2000 годах соответственно. Основным его отличием от предыдущих моделей стало использование большого числа импортных деталей.
На УАЗ Патриот устанавливаются европейские системы рулевого управления, торможения, отопления и кондиционирования салона.
Кроме того, автомобиль имеет коробку переключения передач (КПП) фирмы Dymos и комфортные сиденья производства южнокорейской корпорации DAWNSCO.
На некоторые машины устанавливался импортный дизельный двигатель Iveco F1A, но впоследствии он был заменен отечественным мотором ЗМЗ 51432, соответствующим более высоким экологическим стандартам. Все остальные детали, в том числе ходовая часть, раздаточная коробка и мосты, остались отечественными.
