Замена ремня генератора без натяжителя на лада гранта и калина

Процедура замены

Многие владельцы этого автомобиля предпочитают проводить эту операцию в специализированных мастерских, но некоторые выполняют её своими руками. Ничего сверхсложного в этой процедуре нет, нет надобности приобретать специальное оборудование или приспособления. Заменить зубчатый ремень можно в гараже самостоятельно. Потребуется приготовить набор гаечных ключей, монтажная лопатка, домкрат, подставку под кузов, противооткатные колодки, перчатки, ветошь. В качестве ключа для регулировки натяжного ролика подходят круглогубцы с загнутыми концами.

Замена ремня ГРМ на Лада Гранте выполняется в примерно такой последовательности:

Автомобиль устанавливают над смотровой ямой или на ровной поверхности, затягивают трос ручного тормоза, под задние колёса устанавливают противооткатные колодки.
Открывают капот моторного отсека, отсоединяют клеммы от аккумуляторной батареи.
Работе будет мешать ремень привода генераторной установки, поэтому его снимают.
Теперь «5» номером шестигранника выворачивают четыре винта, которые крепят передний защитный кожух привода газораспределительного механизма.

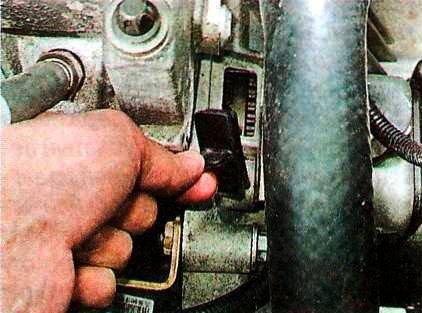

Чтобы случайно не повредить датчик положения коленчатого вала, его следует снять с головки блока цилиндров и отложить в сторону. Нельзя допускать попадания металлических опилок на датчик, они могут в дальнейшем исказить его показания.
Далее необходимо установит поршень первого цилиндра в положение верхней мёртвой точки.
Снятию зубчатого ремня мешает шкив привода генератора на коленчатом валу, который следует демонтировать. Для этого срывают колёсные болты правого переднего колеса, приподнимают кузов автомобильным домкратом.
Под кузов устанавливают подставку, колесо снимают, защитный щиток на брызговике.
Чтобы снять шкив коленчатого вала нужен помощник. Попросите его включить пятую передачу и сильно надавить педаль тормоза. Некоторые специалисты вставляют мощную отвёртку в люк на кожухе коробки передач между зубьев маховика.
Приложив некоторое усилие к головке «17» отворачивают болт, снимают шкив с коленвала.
Снова потребуется пятый номер шестигранника, которым нужно вывернуть три винта нижнего защитного кожуха механизма ГРМ, после этого можно снять защиту.
Теперь необходимо отпустить болт фиксации натяжного ролика, лучше всего для этого подходит накидной ключ на «15». После этого ролик провернётся, ослабит натяжение приводного ремня, который легко снимается с зубчатых шестерён и достаётся из моторного отсека.

Важно! После этого нельзя проворачивать коленчатый вал двигателя, чтобы не произошла встреча поршней с клапанами

Обычно замена ремня производится совместно с натяжным роликом и насосом охлаждающей жидкости, поэтому их необходимо демонтировать с блока цилиндров. Под роликом имеется регулировочная шайба, которую устанавливают обратно при сборке. При снятии помпы сливают некоторое количество антифриза в заранее подготовленную ёмкость. Установку нового ремня газораспределительного механизма проводят в обратном порядке

Обращаем внимание, что нужно проверить положение всех установочных меток на коленвале и распредвале, блоке цилиндров и, защитном кожухе ГРМ

Установка меток

Это важная процедура при замене ремня газораспределительного механизма, поэтому отнестись к ней необходимо со всей серьёзностью. На этом моторе имеется четыре установочные метки в приводе ГРМ. Две на шестернях коленвала и распредвала, одна на блоке цилиндров в районе коленвала, последняя находится на металлическом защитном кожухе. Ещё две метки находятся на маховике и кожухе коробки передач. Их хорошо будет видно при снятой резиновой заглушке. Именно метки маховика и кожуха коробки укажут на положение поршня первого цилиндра в верхней мёртвой точке.

Проворачивают коленчатый вал ключом на «19» по часовой стрелке до того, как совпадут все метки механизма. Метка шкива распредвала в виде конусного углубления или прилива будет находиться в горизонтальном положении и совпадать с выступом на защитном кожухе. Метка на шкиве коленвала будет смотреть строго вертикально и совпадать с меткой на блоке цилиндров.

Установленный новый зубчатый ремень необходимо натянуть до требуемых параметров. Перед этим обязательно ещё раз проверяют положение установочных меток, если с ними всё в порядке, можно произвести натяжение привода. Для этого необходимо провернуть против часовой стрелки натяжной ролик до совпадения на нём меток. Одна метка в виде выреза имеется на наружной обойме, вторая на внутренней в виде выступа. Провернуть натяжной ролик можно специальным ключом, круглогубцами.

Размеры ремней

На Гранту устанавливается несколько типов ремней генератора, но это не значит что они все взаимозаменяемы. Разность заключается в их длине. Подробнее можно изучить о размере ремня ниже в статье.

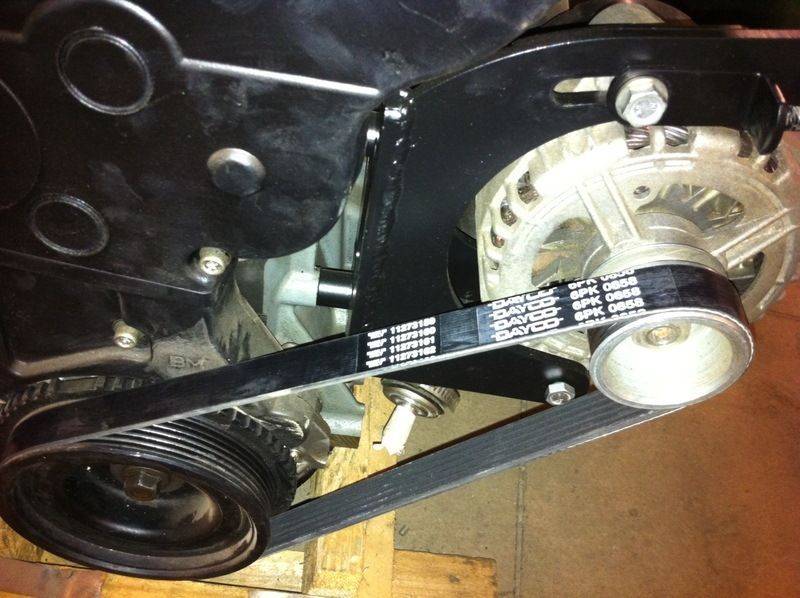

Без кондиционера и натяжителя

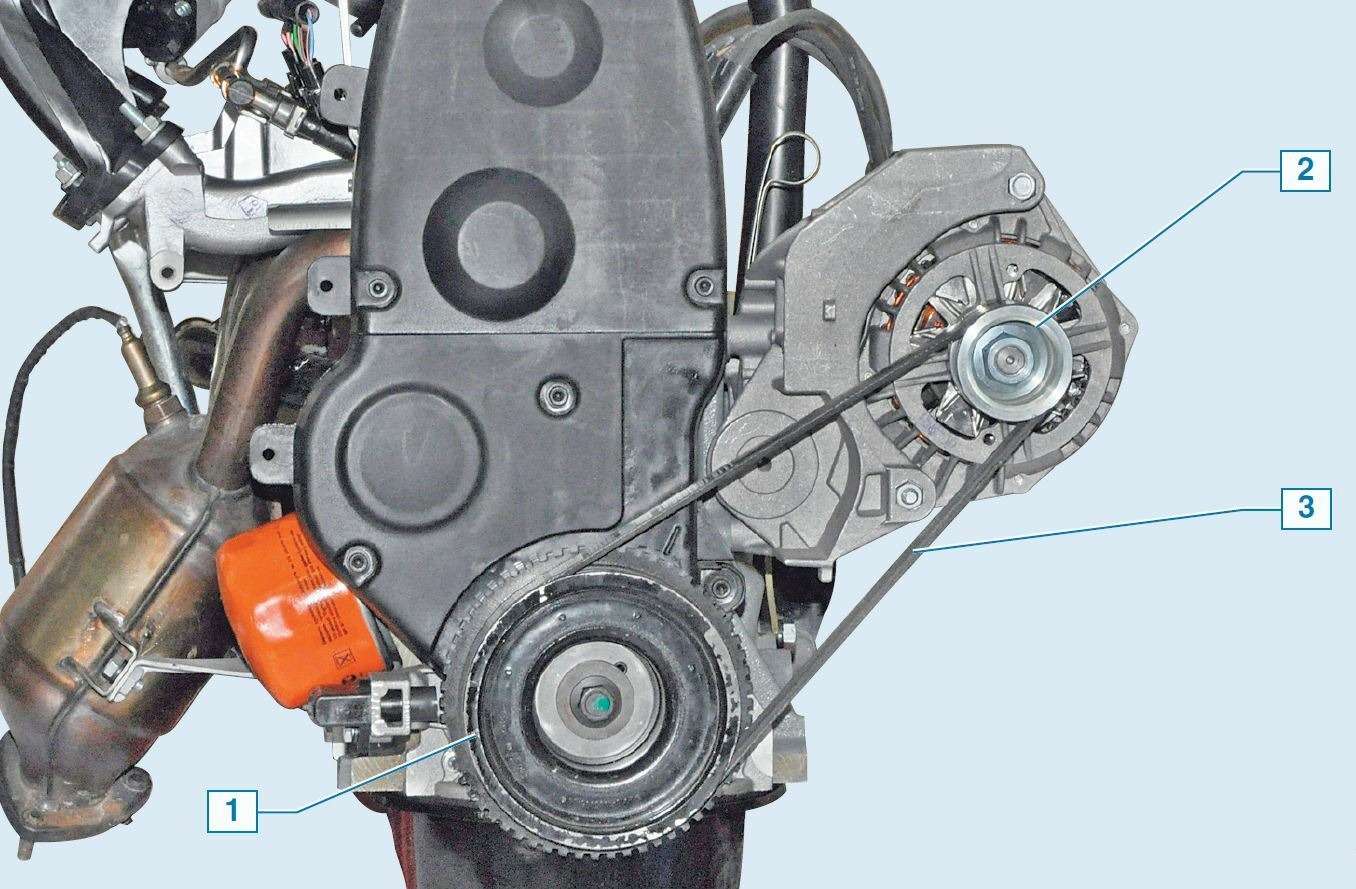

Данная конструкция не подразумевает дополнительного оборудования, а натяжка ремня производится непосредственно генератором. В такой модификации будет использоваться самый короткий ремень размером 823мм.

Наиболее удачной фирмой к покупке такого ремня рекомендуется . Ремни данной фирмы хорошо зарекомендовали себя на рынке. Артикул ремня размером 883мм от : 6PK823.

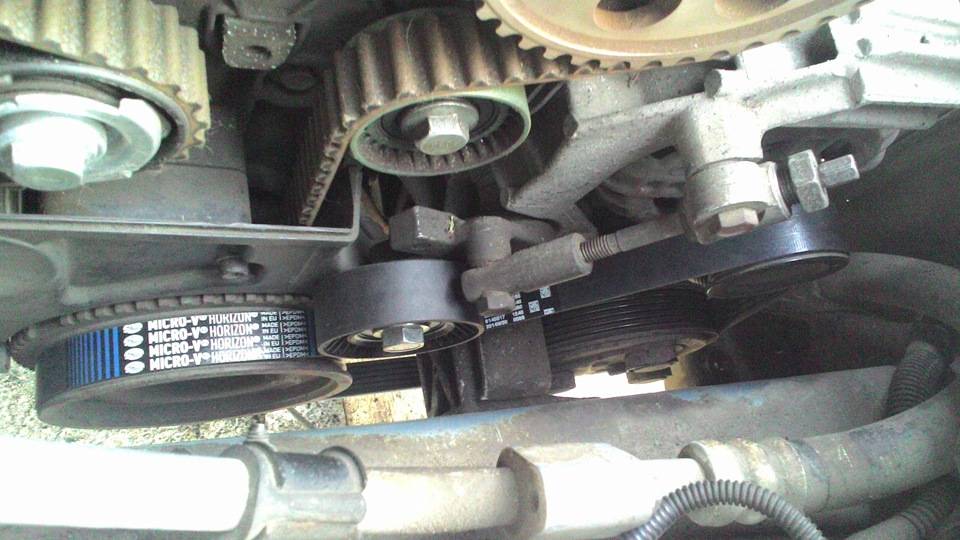

С натяжителем, но без кондиционера

Данная конструкция имеет в себе натяжитель с роликом с помощью которого и натягивается ремень. Ремень в такой конструкции немного большего размера и имеет размер в 882 мм.

Такой ремень можно найти по артикулу 6PK882 от или от фирмы БРТ с артикулом БРТ882.

С кондиционером и натяжителем

Из-за наличия кондиционера и натяжителя данный ремень является самым длинным и обладает размером в 1018мм

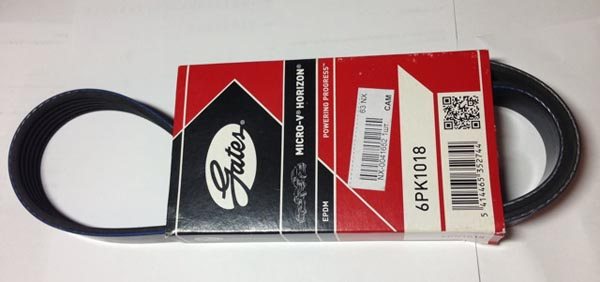

Данный ремень можно приобрести от фирмы GATES с артикулом 6PK1018.

Опасность неисправности ремня ГРМ для двигателя

Обрыв привода ГРМ чреват серьезными последствиями. Как минимум, откажет двигатель. И лучшим способом устранить эту неисправность будет только обращение в автосервис.

Степень тяжести последствий этой поломки зависит от того, предусмотрен ли подобный случай производителем двигателя. На некоторых моделях при обрыве ремня клапаны сталкиваются с поршнями в камере сгорания. Происходит разрушение этих элементов, после чего двигатель может стать не пригодным для ремонта.

Некоторые производители изготавливают в поршнях выемки под клапаны или делают камеру сгорания особой формы на случай обрыва ремня. В таких моторах «встречи» не происходит. И все, что нужно — это установить новый ремень и правильно настроить фазы газораспределения.

Автосервис «Авто-Мастер» (ворота № 5) заменит неисправный ремень ГРМ на вашем автомобиле с письменной гарантией качества выполненных работ! Записывайтесь к нам по номеру +7 (905) 378-74-22 или с помощью формы ниже.

Ремень привода газораспределительного механизма (ГРМ) любого современного двигателя, как правило, рассчитан на небольшой срок службы. В среднем он работает 50-100 тыс. км пробега, после чего требует замены вместе с натяжными роликами, а нередко также с водяной помпой и шкивами. Сроки замены этой важнейшей детали строго регламентированы и прописаны в инструкции по эксплуатации каждого конкретного автомобиля. Однако, слепо следуя рекомендациям производителя, можно не заметить надвигающуюся беду и нарваться на серьёзный и дорогостоящий ремонт мотора. Существует несколько признаков, что ремень ГРМ нужно срочно сменить на новый.

Почему нужно менять ремень ГРМ

Для начала разберёмся, что такое ремень ГРМ и почему его надо менять. Эта недорогая и несложная, на первый взгляд, деталь нужна для того, чтобы синхронизировать работу системы зажигания с ходом поршней и клапанов. Зубчатый ремень вращается на шкивах коленчатого и распределительного (или распределительных) валов, параллельно приводя в движение водяной насос. Он имеет многослойную усиленную структуру и состоит из резины и нейлоновой основы. Правильное натяжение ремня задаётся специальным роликом. При обрыве ремня ГРМ на большинстве современных автомобилей впускные и выпускные клапаны встречаются с поршнями. Происходит серьёзная поломка, не совместимая с дальнейшим движением и требующая сложного дорогостоящего ремонта.

Сроки замены резинотехнического изделия и сопутствующих компонентов зависят не только от марки и модели конкретного автомобиля, но и от условий эксплуатации, которые в нашей стране весьма суровые. Однако это не мешает некоторым брендам устанавливать на свою продукцию запредельные сроки эксплуатации ремня ГРМ. К примеру, на отечественных «Ладах» данная операция должна осуществляться раз в 180 тыс. км. Эта цифра выглядит, мягко говоря, завышенной. Для сравнения, на автомобилях Renault даже самые качественные ремни от лучших мировых производителей работают 60 тыс. км в России и 120 тыс. км в условиях Европы. Эксперименты с несоблюдением этого регламента чреваты большими неприятностями.

Признаки износа ремня ГРМ

Главной проблемой, мешающей своевременно заметить надвигающуюся беду и предотвратить обрыв привода ГРМ, является затруднённый доступ к детали: в отличие от ремня навесных агрегатов, этот ремень тщательно закрыт всевозможными кожухами. Чтобы выполнить ревизию, нередко требуется частичная разборка двигателя, выполнить которую большинство автовладельцев не в состоянии. Однако помимо надрывов и трещин, видимых визуально, есть и иные симптомы надвигающейся беды. Мы попробуем перечислить наиболее часто встречающиеся.

1. Большой возраст ремня

В основном срок службы ремня ГРМ определяется пробегом автомобиля. По прошествии нескольких десятков тысяч километров он в обязательном порядке подлежит замене. Однако есть одно «но»: для этой детали критичен ещё и возраст — в среднем ремень сохраняет свои свойства не более пяти лет, после чего начинает терять эластичность и трескаться вне зависимости от пробега. Водителям, которые ездят на автомобиле относительно редко, стоит внимательно отнестись к данному моменту. Ремень состоит из материалов, подверженных быстрому старению, а значит, шутить с его возрастом не стоит. По той же причине рекомендуем в обязательном порядке менять ремень ГРМ на приобретаемых подержанных автомобилях — никто не гарантирует, что прежний хозяин соблюдал регламент и использовал качественные комплектующие.

2. Неуверенный пуск двигателя и падение мощности

Инструкция по замене

На автомобилях таких модификаций натяжение ремня генератора происходит механизмом пружинного типа, т. е. он постоянно давит на ремень. Поэтому, чтобы его снять, нам нужно прижимной механизм отвести в сторону. Для этого воспользуйтесь рычагом, например, отверткой.

Чтобы отпустить болт, который держит механизм, воспользуйтесь ключиком на 13. А так как доступ к механизму сверху затруднителен, то снимем колесо вместе с защитным кожухом. Это упростит нам задачу по доступу к прижимному механизму.

Защитный кожух снимается легко, он закреплен на клипсах.

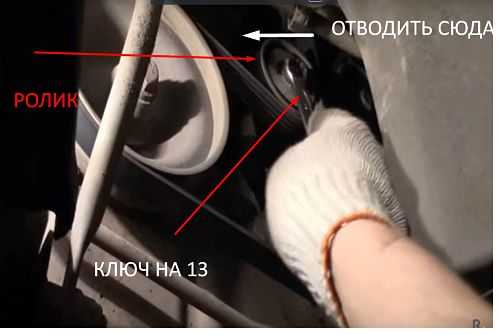

Ключом на 13 (накидным) отводим натяжной ролик в сторону. Если не получается, помогаем рычагом-отверткой.

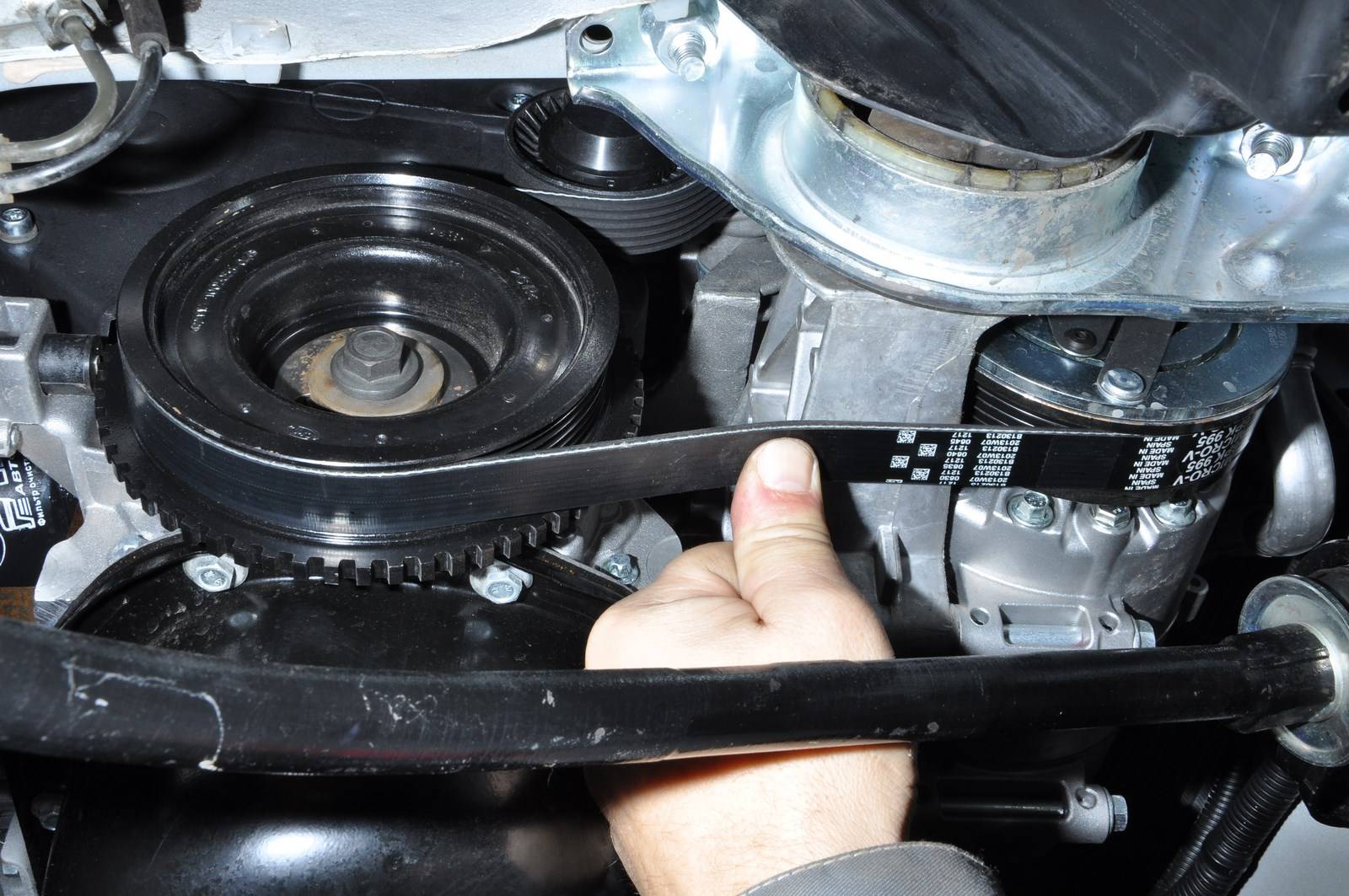

После произведенных действий ремень легко снимается с места. Теперь, когда старый ремень извлечен, нужно туда поставить новый. Как это легче сделать, рассказано чуть ниже. Чтобы было удобнее рассказывать и показывать, все действия проводятся на снятом двигателе. Так фотографии получаются более понятными и лучше видны нюансы работы.

Первый шкив, на который надевается ремень, это шкив гидроусилителя руля.

Дальше ремень охватывает транзитный ролик.

После этого ремень пропускаем через натяжной ролик, генератор и накидываем на шкив кондиционера и коленвала.

На шкив коленчатого вала ремень накидывается последним, после того как натяжной ролик отведен в сторону.

При установке ремня обратите внимание на немаловажную деталь. На моторах такой модификации шкивы идут шестиручейковые, т. е

на каждом шкиву есть по шесть проточек. А ремень, который на эти моторы ставится – пятиручейковый, на нем пять бороздок. Поэтому внимательно следите, чтобы ремень был одинаково размещен на всех шкивах. Лишняя, шестая бороздка должна быть на всех шкивах с одной стороны. Вроде бы это мелочь, но при интенсивной и частой эксплуатации двигателя неправильно расположенный ремень сотрется намного быстрее. Лучше пустой ручеек оставлять на всех шкивах с его внутренней стороны

е. на каждом шкиву есть по шесть проточек. А ремень, который на эти моторы ставится – пятиручейковый, на нем пять бороздок. Поэтому внимательно следите, чтобы ремень был одинаково размещен на всех шкивах. Лишняя, шестая бороздка должна быть на всех шкивах с одной стороны. Вроде бы это мелочь, но при интенсивной и частой эксплуатации двигателя неправильно расположенный ремень сотрется намного быстрее. Лучше пустой ручеек оставлять на всех шкивах с его внутренней стороны.

Важно перед установкой нового ремня проверить состояние шкивов и роликов. После извлечения старого ремня на шкивах и роликах остаются его частицы. Они мешают полному соприкосновению нового ремня с поверхностью шкивов и роликов, не обеспечивают полную передачу вращения и создают условия для проскальзывания ремня

Они мешают полному соприкосновению нового ремня с поверхностью шкивов и роликов, не обеспечивают полную передачу вращения и создают условия для проскальзывания ремня.

Кроме того, что ремень на грязных шкивах может проворачиваться и не обеспечивать полного соприкосновения, он еще и быстрее расслаивается, так как площадь поверхности грязного шкива не идеальна

Выбирая новый ремень важно придерживаться рекомендаций, которые дает производитель автомобилей. На моторах устанавливаются шкивы с разной шириной и количеством ручейков. А несоответствие ширины и количества ручейков шкива и ремня приводит к плачевным последствиям

Это важно при дальних поездках, когда автомобиль вдали от цивилизации, и приобрести новый ремень или обратиться на станцию технического обслуживания возможности нет

А несоответствие ширины и количества ручейков шкива и ремня приводит к плачевным последствиям

Приобретая ремень ГРМ, не стоит экономить. Отдавайте предпочтение проверенным производителям, которые гарантируют качество и полное соответствие техническим требованиям, даже если цена на такой ремень больше, чем у конкурентов.

Ещё кое-что полезное для Вас:

Как проверить генератор на машине: не снимая, с помощью мультиметра
Почему автомобильный генератор не дает зарядки на аккумуляторную батарею
Почему вибрирует кузов на Рено Логан — ищем причину в опоре двигателя

Выбирая проверенного производителя, покупатель обеспечивает долгую и надежную работу определенной детали и экономит средства. Переплатив в начале, он получает деталь (в данном случае ремень ГРМ), которая работает иногда вдвое дольше, чем дешевая.

Правила натягивания и замены ремня генератора

По сравнению с предыдущей моделью ВАЗ 2110, Лада Приора имеет ряд существенных отличий. Если раньше процедура натяжки ремня была не слишком сложная, то здесь для этого придется приложить серьезные усилия. Все дело в наличии дополнительного оборудования. Ведь Приора даже в базовой комплектации оснащается гидроусилителем руля, а также может быть кондиционером, что значительно усложняет такую, казалось бы, простую процедуру. С другой стороны, ездить с этим оборудованием куда комфортнее. Поэтому и замена на автомобиле без кондиционера проще.

Особенности натяжки ремня

Для натягивания ремешка генератора на Ладе Приоре потребуются не только стандартные ключи на 19 (накидной и рожковый), но и специальный. Это натяжной двухрожковый ключ для регулировки ролика. Процесс натягивания выглядит следующим образом.

С помощью натяжного ключа фиксируется обойма ролика-натяжителя, после чего ослабляется крепёжная гайка.
Натяжной ключ вращается и тем самым эксцентрическая обойма ролика-натяжителя проворачивается, таким образом, ремень начинает натягиваться.
После этого удерживая натяжной ключ зафиксировать крепежную гайку ролика.

Если автомобиль не оборудован кондиционером и гидроусилителем, ремень должен прогибаться максимум на 12 мм. Надавливать следует на самый длинный участок. При наличии дополнительного оборудования ремень натягивается сильнее из-за иной траектории, в результате чего площадь соприкосновения ремня и шкивов сокращается.

Заменяем устройство

Для начала следует рассмотреть процесс замены ремня привода генератора на Ладе Приора, не оборудованной ГУР и кондиционером. Алгоритм действий следующий:

все операции с электрооборудованием проводятся обязательно с отключения АКБ, также можно извлечь предохранитель, отвечающий за генератор;
воспользовавшись накидным ключом ослабить гайку, фиксирующую кронштейн и винт для регулировки натяжения;
с помощью монтажной лопатки или длинной отвёртки прижать генераторную установку максимально в сторону ДВС;
снять правое переднее колесо, открутив крепёжные болты (понадобится снять и защиту двигателя, если таковая имеется);
если есть подкрылок, нужно провести его демонтаж, без этого не получится добраться до ремня;
снятие ремня со шкива привода и установка на его место нового.

После установка нового ремня остаётся опустить генератор той же монтажной лопаткой в противоположную сторону от двигателя и затянуть гайку кронштейна. Далее при помощи регулировочного винта производится натяжка ремешка. При этом не следует сильно перетягивать, иначе подшипник быстро износится и выйдет из строя.

Замена ремня генератора на Приоре с кондиционером (обычно это ДВС с 16 клапанами) и ГУР осуществляется несколько иначе. Выглядит процесс следующим образом:

обработать специальной жидкостью, например, вд40 болты кронштейна генератора и подушки двигателя;
пока жидкость проникает во все места нужно домкратом поднять правую сторону спереди и открутить колесные болты, после чего можно снять колесо;
открутить ролик-натяжитель, отодвинуть немного в сторону ремень и открутить болты подушки двигателя;
автомобиль опустить на домкрате так, чтобы ДВС можно было вывесить;
теперь можно снять старый ремешок и установить новый.

После этого автомобиль поднимается домкратом. Таким образом двигатель опускается, и можно закрутить все болты, затем натянуть ремень. Подобные работы вполне возможно проводить своими руками при наличии базовых знаний устройства автомобиля и умения его ремонтировать. В противном случае рекомендуется обратиться к специалистам автосервиса. Услуга не самая дорогая, в зависимости от региона стоимость ее варьируется от 200 до 500 рублей.

Новая версия Лады — Приора очень приглянулась отечественным автолюбителям. Но, как и любой другой автомобиль нуждается в своевременном сервисе. К примеру, ремень генератора Приора необходимо менять после определенного пробега, а проверять его состояние нужно регулярно.

От предыдущих моделей Лада Приора отличается комфортабельностью и улучшенной управляемостью. Но основные отличия под капотом. Тут все находится по-иному, нежели в предшествующих моделях. Вследствие этого даже не все специалисты не знают, каким образом должна производиться замена ремня и его натяжка. Новые модели оборудованы дополнительными системами. Кондиционер и ГУР (ЭУР) добавили комфорта, но подобные перемены усложнили подход к генератору.

В модификациях с гидроусилителем или с кондиционером ремень длиннее, если сравнивать с обыкновенной версией авто. Вследствие этого мы рассмотрим, как происходит смена в первом и во втором случае на моделях 16 и 8 клапанов.

Автомобиль Лада Приора

Как собственноручно заменить ремень?

Для правильно выбора изделия следует уточнить его потребную длину. Этот показатель обозначен в маркировочном коде, присутствующем на ремне для LADA Granta. Если он выглядит как «6РК823», то это свидетельствует о длине «расходника», равной 82,3 см, а тип его соответствует 6-клиновым модификациям. Определить износ элемента не составляет сложностей. О таковом могут свидетельствовать трещины по периметру, участки отслоения резины или тканевых кордов (нитевых прослоек). При обнаружении факта присутствия одного из вышеперечисленных критериев ремень подлежит безотлагательной замене.

Как заменить ремень генератора Гранта

Процесс замены непрост и зависит от комплектации машины: есть ли натяжитель, кондиционер. В последнем случае не обойтись без подъемника и демонтажа опоры двигателя из-за шкива муфты компрессора кондиционера.

Как поменять ремень на Гранте 8 и 16 клапанной без кондиционера и натяжителя

Что потребуется для работы:

нож, если надо просто срезать старую деталь;
вороток или трещотка с головкой 13;
длинная крепкая проволока;
плоская отвертка;
напарник – можно заменить самому, но с помощником легче.

Шаг 1. Демонтаж

Машина на ровной поверхности, включена нейтралка без ручника. АКБ отсоединен.

Если старый ремень не нужен – режем его в доступном месте и вытаскиваем.

Если старый надо сохранить – делаем все до шага 3.

Шаг 2. Убираем крепление генератора

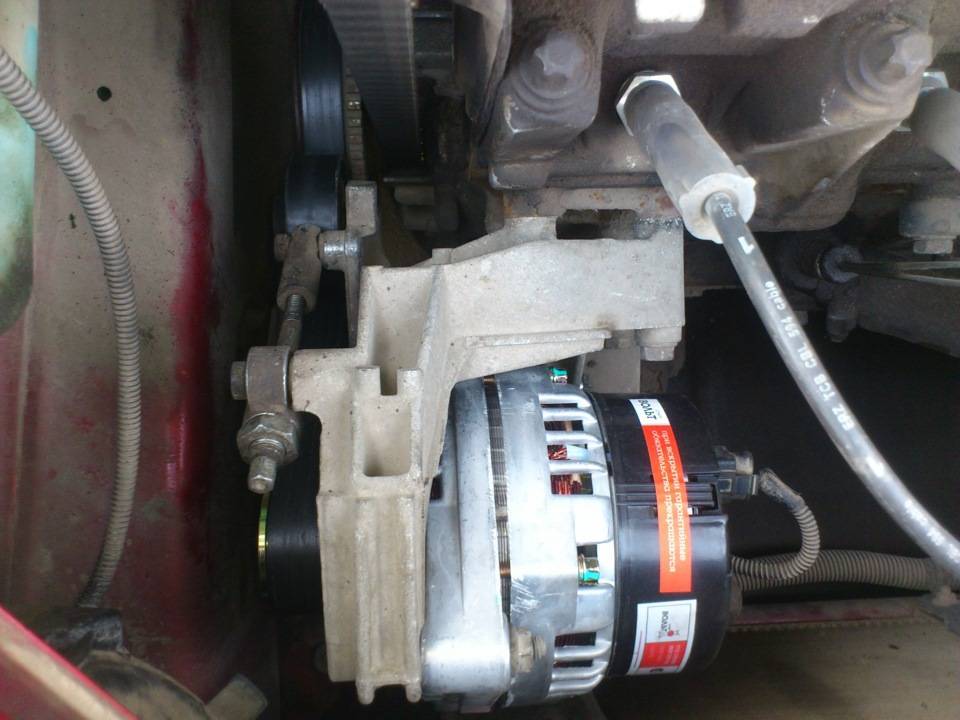

Подбираемся к креплению генератора с головкой 13:

страгиваем на 2-3 витка нижний болт;
ей же полностью выкручиваем верхний болт.

Шаг 3. Поднимаем деталь

Прокручиваем генератор вверх. Верхнее крепление становится выше кронштейна, к которому оно прикручивается.

Прижимаем деталь к двигателю. Крепкой проволокой фиксируем. Например, подвешиваем к болту ГБЦ.

Шаг 4. Установка нового

Натягиваем новый на шкивы.

Включаем пятую передачу, толкаем машину назад, прижимая ремень к шкиву 1 на картинке. Здесь пригодится помощник.

Как только оденем, работаем в обратном порядке:

отвязываем генератор;
отжимаем его в рабочее положение;
возвращаем верхний болт крепления, затягиваем нижний.

Замена ремня генератора на Гранте с кондиционером

Здесь сложнее. Пошагово:

загоняем авто на подъемник или эстакаду;
снимаем натяжитель;
скидываем переднее правое колесо;
подпираем ДВС и демонтируем подушку;
меняем нужную деталь.

Что потребуется

новый ремень маркировки 6РК 995;
накидные ключи 8, 19;
торцевые ключи 8, 10;
ключи Torx T20, T27;
трещотка с удлинителем и головками Е14, 17.

Шаг 1. Натяжитель

Машина на подъемнике или эстакаде.

Открываем капот. Снимаем клеммы с АКБ.

Находим натяжитель, достаем накидные ключи 19 и 8:

19 накидываем на ходовой винт;
8 держим контргайку;
страгиваем;
крутим ходовой винт по часовой стрелке – ослабляем натяжение.

Нужны ключи 8, 10. Снимаем:

центральный щиток (номера 1, 5, 7);
правый щиток (номер 2).

Снимаем переднее правое колесо. Ключами 8, Torx t20, t27 демонтируем подкрылок по схеме.

Шаг 4. Опора двигателя

Готовимся снимать опору движка.

Воротком или трещоткой с головкой Е14 откручиваем винты крепления опоры к двигателю.

Головкой 17 откручиваем винты фиксации опоры к кузову.

Шаг 5. Демонтаж и установка

Снимаем ремень со шкивов и роликов, вытаскиваем.

Установку нового проводим в обратной последовательности.

Итоговое натяжение регулировать настройкой натяжителя.
