Установочные кольца для чего

Супинаторы на колеса — изготовление и виды

Супинаторы для дисков выполняются в виде колец и устанавливаются в ЦО колесного диска, позволяя добиться точной подгонки, центровки и правильной посадки с учетом диаметра ступичного выступа. Проставочные кольца на ступицу бывают металлическими (алюминиевые кольца) или пластиковыми (термостойкий поликарбонат). На практике, нагрузки не затрагивают данные элементы, в результате чего срок службы супинаторов достаточно большой (при условии соблюдения определенных правил эксплуатации).

Мы предлагаем проставочные кольца высокого качества ведущих мировых производителей: ENKEI, Bimecc, СКАД, HCR, SW, RW, HWL, LS, Вектор, RODZT, MOMO и т.д.

Как подобрать центровочные кольца для литых дисков?

Народ, подскажите, какие центровочные кольца подобрать? И как это сделать? какие размеры нужны? или конкретно от моих дисков зависит? А то бывший хозяин диски дал…а вот уплотнителей нет… в результате — биение на скорости от 80км/час…

Skoda Felicia, 1998

Белоозёрский

Нижний Новгород

Skoda Felicia, 1998

Комментарии 23

Войдите или зарегистрируйтесь, чтобы писать комментарии, задавать вопросы и участвовать в обсуждении.

значит диск криво прикручен, то есть или разболтовка другая или отверстия под болты разбитые, может специально напильником распилены.У меня есть 2 старых литья промо.но там изнутри смотри внимательно все написано, только все надписи по всему колесу раскиданы.А если центральное отверстие и больше, то при закручивании болтов оно должно находиться на одинаковом расстоянии от ступицы.То есть зазор должен быть равномерным.Вообще колесо держится на конусах или на сферах болтов!

ну я понял…но почему-то зазор у меня получается не равномерный…в этом то и проблема…болты конусные

значит диск криво прикручен, то есть или разболтовка другая или отверстия под болты разбитые, может специально напильником распилены.У меня есть 2 старых литья промо.но там изнутри смотри внимательно все написано, только все надписи по всему колесу раскиданы.А если центральное отверстие и больше, то при закручивании болтов оно должно находиться на одинаковом расстоянии от ступицы.То есть зазор должен быть равномерным.Вообще колесо держится на конусах или на сферах болтов!

по этому и хочу центровать именно кольцом…только такой вижу вариант

я думаю никак-продай и купи 4*100.Но сначала сними и почитай что внутри на диске написано.Родное. R13 4*100 ET 38 D57,1 R14 4*100 ET 36 D57.1.Главное это чтоб было 4*100 и ЕТ от 30 до 40.а если центральное больше то можно кольца(пластмассовые, дюралевые, стальные)Конечно люди пишут что жигулевские диски подходят но я не понимаю как?С технической стороны пиз…ц должен прийти резьбе после первого прикручивания.Если учесть, что шаг резьбы 1.5 мм, а смещение каждого болта на 1мм.

хм, насколько я помню, там кроме российского логотипа вроде «прома» или как-то так ничего нет,

я думаю никак-продай и купи 4*100.Но сначала сними и почитай что внутри на диске написано.Родное. R13 4*100 ET 38 D57,1 R14 4*100 ET 36 D57.1.Главное это чтоб было 4*100 и ЕТ от 30 до 40.а если центральное больше то можно кольца(пластмассовые, дюралевые, стальные)Конечно люди пишут что жигулевские диски подходят но я не понимаю как?С технической стороны пиз…ц должен прийти резьбе после первого прикручивания.Если учесть, что шаг резьбы 1.5 мм, а смещение каждого болта на 1мм.

центральное «дупло» большое видимо…там от ступицы(или как это место называется, центральная выступающая часть…в электрике понимаю, в механике и железе не оч) по миллиметра 3 по всему кругу зазор… при чем он не равномерный с каждой из сторон…то есть наглядно смещение

Из чего изготавливают центровочные кольца

Материал проставок играет важную роль. Если приходится часто менять колеса, эксплуатировать машину в очень тяжелых условиях, лучше установить детали из алюминиевого сплава.

Если автомобиль будет все время находиться в местах, где отмечаются повышенные влажностные показатели, самыми надежными считаются пластиковые варианты. Этот материал стоит очень дешево, причем на него не может повлиять никакая, даже очень высокая влажность. Для изготовления пластиковых центровочных колец используется твердая пластмасса. Ее можно будет использовать 5-6 раз.

Из вышесказанного можно сделать вывод, от правильных размеров проставок зависит точность посадки колеса. Их устанавливают в случае замены штампованных заводских дисков на литые конструкции, они необходимы, если размер ступицы не совпадает с диаметром центрирующего отверстия диска.

Центровочные кольца для дисков

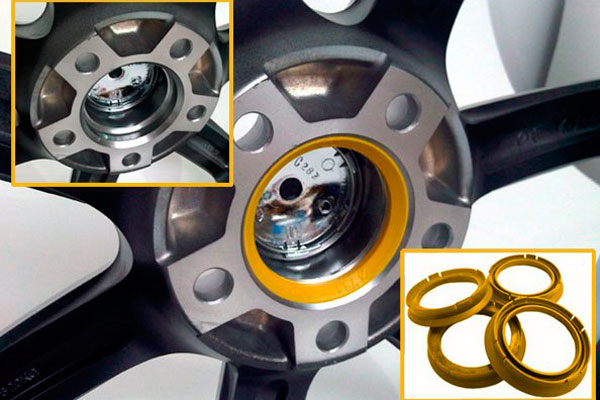

Центровочное кольцо в диске

Существует ошибочное мнение, что при установке нештатного колесного диска достаточно просто крепко прикрутить его болтами с центровочными конусами, не используя при этом проставочное кольцо. Дело в том, что болты с центровочными конусами только помогают закрепить отцентрированный как положено колесный диск при условии, что центровочное отверстие подогнано четко под ступицу при помощи проставочного кольца. Ведь главная задача конусов болтов – перенять нагрузку, создаваемую при вращении колеса на себя, и отвести ее от ступицы и колесного диска. Сами по себе болты с таким конусами правильно отцентровать диск не смогут – всегда останутся зазоры между цилиндром ступицы и центровочным отверстием колесного диска в считанные миллиметры, которых быть не должно. А роль центровочных колец – исключить появления таких зазоров.

Подбираем центровочные кольца правильно

Правило первое – диаметр центровочного отверстия колесного диска должен быть больше, чем диаметр цилиндра ступицы колеса автомобиля.

Правило второе – при подборе диска нужно сверить диаметр центровочного отверстия нештатного колесного диска с диаметром посадочного отверстия штатного диска. Оба эти параметра, как правило, указываются на самих дисках. Если зазор между ними составляет порядка 0.5-1 мм, то диск подходит, а зазор устранит установка проставочного кольца.

Правило третье – обращаем внимание на материал, из которого установлено центровочное кольцо. Эти кольца изготавливаются из двух материалов – пластика и алюминия

И у того и у другого вида центровочных колец есть свои плюсы и минусы.

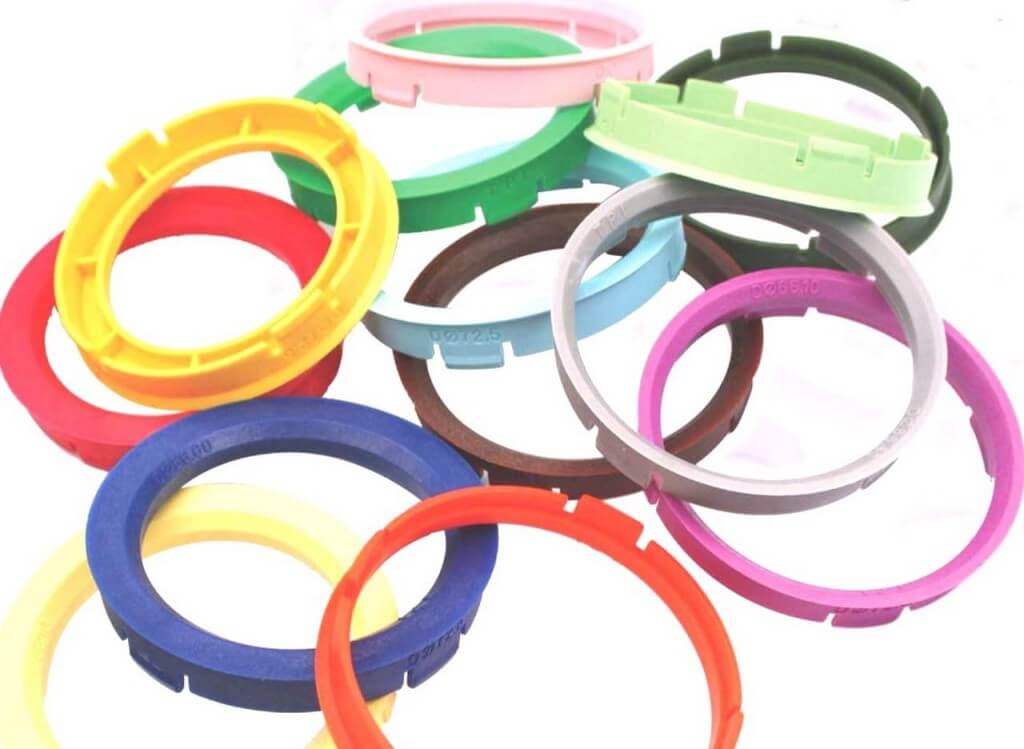

Пластиковые центровочные кольца

Плюсы алюминиевых проставочных колец: относительно высокий срок эксплуатации, низкая подверженность деформации. Минусы: высокая, по сравнению с пластиковыми центровочными кольцами, цена, подверженность окислению под воздействием разнообразных реагентов.

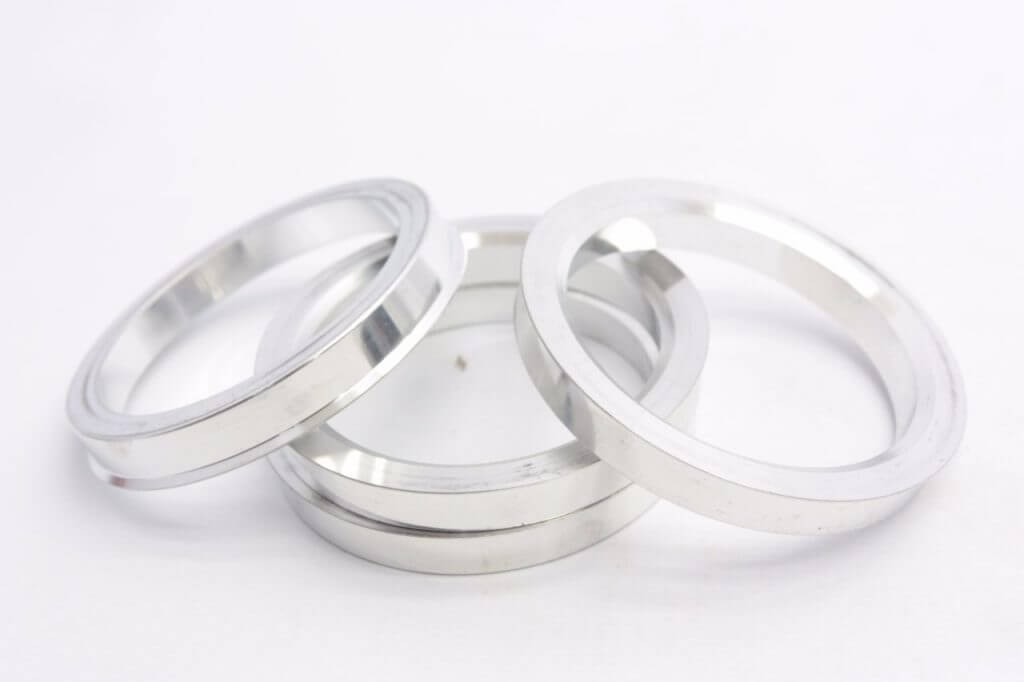

Алюминиевые центровочные кольца

Опираясь на эти три правила, а также учитывая плюсы и минусы того или иного типа проставочных колец, каждый автолюбитель может сделать свой выбор

Важно помнить: при установке нештатного диска на ваш автомобиль наличие центровочных колец – обязательно!

Преимущества применения супинаторов для дисков автомобиля

1. Проставочные кольца для литых дисков делают более безопасной эксплуатацию «неродных» дисков с центральным отверстием, диаметр которых больше, чем у ступицы, благодаря полному переносу нагрузки с крепежа (болтов, шпилек) на выступ ступиц.
2. Применение супинаторов позволяет избавиться от вибрации, разрушающей подшипники ступицы, детали подвески и шумоизоляции. Кроме того, подобная вибрация просто раздражает водителя, мешает ему сосредоточиться на дорожной ситуации.
3. С супинаторами ось вращения перестает сбиваться при высокой скорости движения и при сильных нагрузках (наезде на рельс, яму, «лежачего полицейского»).
4. Проставочные кольца помогут существенно сэкономить на балансировке колес, так как с их установкой потребность в балансировке исчезнет.
5. Длительный срок эксплуатации (около 15 лет).

При выборе колесных дисков многие автолюбители руководствуются в первую очередь их дизайном, а уже потом смотрят, можно ли оснастить автомобиль диском с соответствующими ему параметрами дискового крепления. Нередко сходятся все параметры, кроме диаметра центрального отверстия и не удается «вписаться» в диметр ступицы. Если диаметр отверстия слишком велик, то у всех проблем есть на первый взгляд простое и изящное решение. Нежелательную разницу диаметров устраняется установкой специальных центровочных колец, об особенностях которых вам расскажет Avto.pro. В данном материале мы разберем вопросы назначения центровочных колец, особенности их выбора, а также выясним, стоит ли вообще ставить подобные кольца в случае, если новое дисковое колесо не получается установить на автомобиль.

Вопрос целесообразности

Наверняка вы задались следующим вопросом: какой смысл в кольцах из пластика, если это мягкий материал, не способный выдержать даже малых нагрузок. За этим может последовать и другой вопрос: зачем нужны кольца, если диски центрируются крепежами? Вопрос целесообразности колец кроется именно в последнем. Без их использования диски не всегда удается поставить правильно. Если автолюбитель вместе с пресловутыми кольцами использует подходящие крепежные элементы, четко соблюдает очередность и момент затяжки, то вероятность того, что в будущем диски будут вибрировать , становится минимальной. Однако известны случаи, когда при установки колесных дисков без проставок наблюдался поперечно-диагональный излом болтов. Среди других последствий установки дисков без супинаторов можно отметить:

• Произвольное отворачивания крепежных элементов после длительной эксплуатации;
• Неравномерность износа шин;
• Быстрый износ рулевой рейки, наконечников, сайлентблоков, амортизаторов;
• Ложные срабатывание системы ABS;
• Вибрация колес, а также рулевого колеса;
• Снижение управляемости авто на высоких скоростях.

И это лишь часть последствий. Если вы планируете установить кованые и легкосплавные диски, то обязательно купите подходящие центровочные кольца, если понравившаяся вам модель дисков имеет слишком большое посадочное отверстие. Как успела показать практика, кольца оказываются необходимыми при монтаже следующих дисков: с пятью отверстиями под крепежи, с крепежом под гайки 5-114,3, с диаметром R17 и больше. Мы рекомендуем использовать кольца хотя бы потому, что они гарантируют правильную центровку колеса (при соблюдении правил монтажа).

И еще раз вернемся к теме пластиковых колец. Если ваш бюджет ограничен, то при установке новых колес можно использовать изделия из пластика. Производители утверждают, что такое кольца служат не более года. Спустя это время их стоит поменять на новые пластиковые или более надежные металлические. Не рекомендуем ставить новые диски с неподходящим параметром центрального отверстия без супинатора. Да, возможны ситуации, когда колесо не будет вибрировать без проставки. Но возможно и обратное! Если вы хотите предотвратить вибрации новых колес, то ставьте их вместе с кольцами.

Как правильно выбрать материал

Теперь поговорим о том, из какого материала следует выбирать центровочные изделия. Обычно их делают из пластика и алюминия – как определить, какой материал лучше?

Выше уже говорилось о том, что центровочные элементы не несут на себе никакой нагрузки. Поэтому в плане прочности материал не выбирают – пластик стоит существенно дешевле, поэтому можно смело выбирать его. Износ таких изделий происходит при снятии и установке колеса – здесь страдает как раз точность посадки.

Итак, если вы хотите выбрать более дешёвый вариант – выбирайте пластиковые изделия, они по своим характеристикам ничуть не хуже алюминиевых. Если же вы хотите реже менять центровочные кольца после нескольких установок, можете выбрать алюминий – он прослужит несколько дольше. Хотя всё равно нужно помнить, что даже металл изнашивается – лучше всего иметь несколько штучек про запас.

Центровочные кольца из пластика

Если вы не смогли найти проставочные элементы в продаже или просто любите трудности, их можно изготовить своими руками. Имея навыки работы на токарном станке, вы без труда справитесь с этой задачей. Однако необходимо помнить о том, что материал, из которого вы изготавливаете проставочные элементы, должен быть мягче материала дисков и ступиц автомашины. При неправильной установке биение убьёт центрующий элемент, а не ступицу или подшипник – согласитесь, это доставит гораздо меньше хлопот и расстройства.

О чём необходимо знать

Прежде, чем рассуждать о проставочных элементах, давайте определимся с центровочными отверстиями. Есть мнение, что эти отверстия вообще не нужны, поскольку крепление всё равно осуществляется при помощи болтов и гаек, имеющих центровочные конусы. Поэтому существует мнение, что этого абсолютно достаточно, а центровочные отверстия и кольца – это вообще лишнее.

Центровочные кольца

Для начала стоит сказать о том, что колесо – это один из немногих элементов автомашины, который можно снимать и устанавливать самостоятельно. Поэтому конструкция продумана таким образом, чтобы вы могли наделать как можно меньше ошибок, устанавливая его своими руками. Именно для этого и существует ЦО – оно помогает грамотно отцентровать ось вала при посадке. Никакие болты, шпильки и конусы сделать этого не смогут. Ведь если ось вращения колеса расходится с осью вращения вала, возникает биение, создавая очень серьёзные внештатные нагрузки и разрушая детали подвески. Если это приведёт к обычному выходу из строя – это ещё полбеды. Но вы можете потерять переднее колесо на скорости 120 км/ч – а здесь последствия могут быть гораздо более печальными.

Поэтому схема вырисовывается довольно простая и логичная – сажая диск на вал ступицы, вы отцентровываете его при помощи центрального отверстия, обеспечивая необходимую точность посадки при помощи проставочного элемента. Только в этом случае можно избежать разного рода биений и отклонений. После того, как обеспечена необходимая точность посадки, вы фиксируете посадку при помощи крепёжных конусов.

Роль и назначение центровочных колец, их размеры и материалы изготовления

Часты случаи, когда автолюбители устанавливают на свою «лошадку» не оригинальные колесные диски, а универсальные изделия либо соответствующие по размеру диски от других моделей машин. Иногда крепежные отверстия и все параметры дисков совпадают, а вот центральное отверстие оказывается несколько больше, чем надо. Чтобы диск встал, как «родной», устанавливают т. н. проставочные кольца (второе их название – центровочные). О том, для чего нужны центровочные кольца, и нужны ли они вообще, каких размеров бывают подобные изделия и где они продаются, пойдет речь в нашей сегодняшней статье.

Предназначение центровочных колец

Проставочные кольца выполняют функции прокладки-стельки, устанавливаемой между колесным диском и цилиндром ступицы. Мнения автовладельцев о целесообразности покупки этой детали разнятся: одни считают, что кольца необходимы, так как они центруют диск и подгоняют его под размеры ступицы, другие уверены в том, что кольца – аксессуар бесполезный.

И все же большинство специалистов склоняется к мысли о том, что купить центровочные кольца необходимо в обязательном порядке, и вот, почему. Устанавливая нештатный диск, мало соединить его болтами с центровочными конусами – надо убедиться в том, что диск правильно отцентрован, то есть отверстие подогнано в точном соответствии со ступицей, а это возможно лишь при использовании кольца. Болты не способны отцентровать диск соответствующим образом – между отверстием и цилиндром ступицы в любом случае останутся зазоры, а их не должно быть в принципе.

Центровочные кольца как раз для того и предназначены – исключить саму вероятность образования таких зазоров, даже если их размер составляет всего несколько миллиметров. Дело в том, что во время езды создается нагрузка на диск, которая способна сдвинуть колесо, как бы крепко оно ни было прикручено. Если центровочного кольца нет, избежать люфта на скорости не удастся, а это способно повлечь за собой весьма неприятные последствия.

Материал изготовления центровочных колец

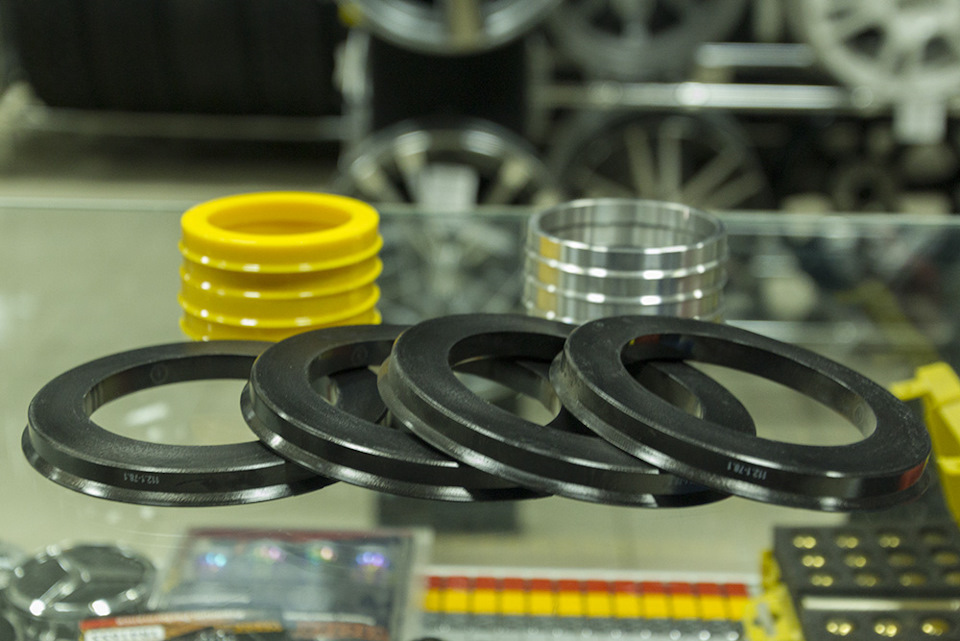

На современном рынке представлено две группы проставочных колец, которые различаются между собой материалом изготовления – алюминиевые и пластиковые.

Алюминий. К преимуществам таких изделий следует отнести продолжительный срок службы, устойчивость перед деформацией, а вот к минусам – более высокую, по сравнению с пластиковыми аналогами, стоимость, а также подверженность окислению.

Пластик. Достоинства – финансовая доступность, неподверженность окислению, благодаря которой кольцо не «приварится» к ступице в процессе эксплуатации. Есть у таких моделей и недостатки, это высокий риск деформации и недолговечность.

Размеры центровочных колес

Центровочные кольца подбираются под конкретные колесные диски, и прежде чем их покупать, нужно точно измерить размер посадочных мест. На рынке представлены кольца стандартного размера – от 52.1 до 106.1 мм. В магазинах размеры обозначают двумя числами, к примеру, 106.1 – 78.0. Первое число (106.1) указывает на размер места насаживания диска на ступицу, а второе (78.0) свидетельствует о размере самого диска, узнать его можно из технической документации или измерив диск с помощью линейки.

Что такое центровочные кольца

Прежде чем приобрести колесные диски, необходимо учесть несколько важных параметров:

· Их диаметр и вылет,

Важнейшим размером считается диаметр основного отверстия диска. Если он соответствует параметрам цилиндра ступицы, посадка будет плотной. Подвеска будет работать нормально, динамика машины не изменится.

Но если этот параметр имеет небольшое несоответствие, появится биение колеса. Подвеска начнет испытывать дополнительную нагрузку, ее детали начнут быстро изнашиваться и ломаться.

В эти моменты просто невозможно обойтись без проставочных колец. Они предупреждают самовольное откручивание болтов, защищают отверстие диска от разрушения. Если их не ставить, покрышки начинают неравномерно изнашиваться, становится сложнее управлять автомобилем.

Целесообразно ли использовать кольца?

Многие автолюбители задаются вопросом целесообразности использования проставочных колец. На самом деле они очень важны. В случае отказа от ступинаторов, могут возникнуть следующие негативные последствия.

При длительной эксплуатации происходит самопроизвольное откручивание крепежных элементов, вне зависимости от их видов и других параметров:

1. Неравномерный износ шин.
2. Присутствие ощутимой вибрации.
3. Существенное ухудшение управляемости.

Это лишь незначительная часть последствий. При выборе легкосплавных и кованных дисков, специалисты настоятельно рекомендуют приобретать подходящие центровочные кольца.

Также рекомендуется обращать внимание на изделия из поликарбоната или металла. Если бюджет ограничен, можно присмотреться к кольцам, выполненным из пластика

Но в этом случае следует учитывать, что такие изделия прослужат не более 10-12 месяцев.

Что такое проставочные кольца для литых дисков

Иногда эти детали называют центровочными кольцами, так как несмотря на то, что разболтовка для всех типов дисков подведена под стандарты, во время фиксации колесо не просто надевается на шпильки ступицы, но также и садится на неё своим центральным отверстием. Именно этот параметр подходит лишь от оригинальных изделий, а в случае покупки аналога, вне зависимости от качества, практически всегда бывает больше посадочного диаметра.

Замер посадочного места на ступице

Так делают большинство брендов, чтобы колесо точно подошло на любую марку авто и никогда не было мало, а свободное пространство заполняется пластиковыми или алюминиевыми кольцами (мягкий состав изделий необходим, чтобы они не травмировали диск и иные детали транспортного средства), влияющими на эксплуатацию авто следующим образом:

• Прежде всего, когда центровочные кольца для литых дисков полностью исключают свободу перемещения диска, он не разбалтывается, так как все крепежи остаются на своих местах, и гайки не подвергаются автоматическому ослаблению.
• Если посадочное отверстие на диске больше, чем стержень на ступице, то на скорости свыше 80-90 км/ч водитель почувствует вибрацию в руль, что в свою очередь свидетельствует как о разрушающем действии на подвеску, так и на неравномерный износ резины из-за того, что колёса не расположены строго перпендикулярно дорожному покрытию. Те же автолюбители, которые установили центровочные кольца для дисков, избавляются от данной проблемы навсегда.
• Кольца на ступицу для дисков – нужно ли? Как следует из предыдущего пункта, водителю не придётся слишком часто обращаться на шиномонтаж, так как его колёса не будут беспокоить ни его, ни пассажиров, и разбалансировки не произойдёт.

Важно!
Проставочные кольца в значительной степени влияют на сохранность колёс, ступицы, амортизаторов, рулевых реек, а также снижают аварийность на дорогах при езде, практически полностью исключая риски поломки надрессорной части авто во время эксплуатации.

Замер внутреннего отверстия на диске

Диаметр ступицы и проставочные (центровочные) кольца – что это такое?

Большинство автолюбителей, при выборе колесных дисков зачастую игнорируют очень важный параметр, а именно – диаметр центрального отверстия диска или диаметр ступицы. Это неприемлемое упущение, хотя бы с точки зрения того, что не представится возможным установить диск на авто. Например, если диаметр воротника оси больше чем диаметр отверстия на диске. И наоборот, если размер оси меньше чем диаметр ступицы на колесе. В этом случае, нежелательную разницу диаметров устраняют при помощи вспомогательных средств. Если деталь свободно вращается на оси, то в отверстие ступицы устанавливают проставочные кольца, либо в редких случаях, подшипники качения.

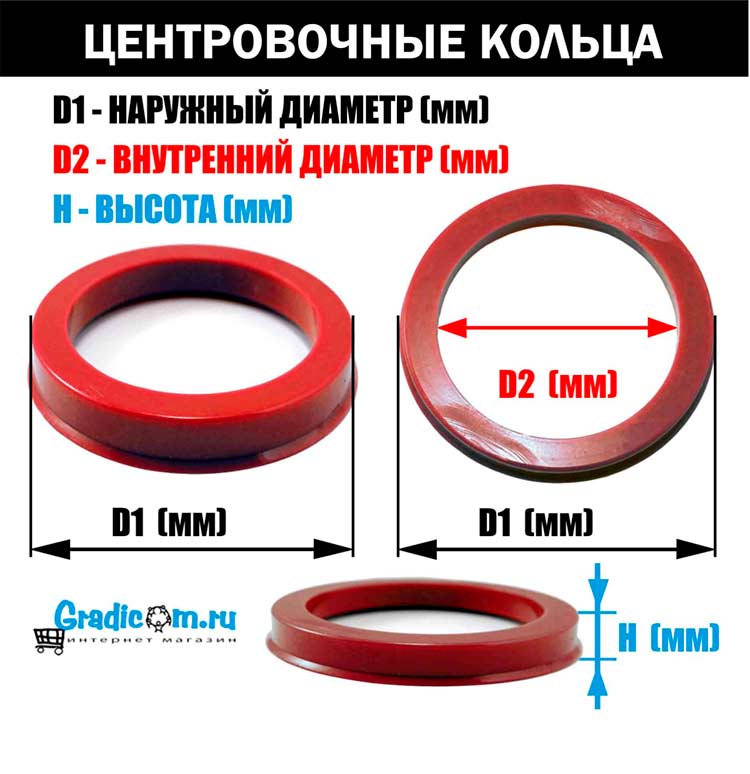

Размер проставочного кольца определяется двумя диаметрами (внутренним и внешним):

• чем больше диаметр ступицы колесного диска (например 73,1)
• чем меньше диаметр воротника оси автомобиля, куда следует установить диск (например 57,1)

Таким образом, полный размер проставочного кольца будет включать в себя эти два параметра — 73,1 / 57,1. Иными словами, диапазон, между первым и вторым числом и есть та самая нежелательная разница в диаметрах деталей, т.е. зазор. Решение проблемы данным путем является одним из самых практичных и безопасных.

Почему так бывает? Попытаемся дать Вам объяснение.

К примеру, Вам хочется переобуть своего железного коня к лету, и Вы пребываете в поиске приемлемого варианта. Как вариант, Вы отдаете предпочтение определенному диску, который, априори, не предназначен конкретно для Вашего авто, а может выступить как вариант замены.

В отношении проставочных колец, среди автолюбителей существует довольно распространенный вопрос: почему кольца пластмассовые а не металлические? И как это влияет на качество подгонки? Напоминаем, что главным и единственным предназначением центровочного кольца является обеспечение точности посадки колеса на ступицу, и при этом в процессе эксплуатации автомобиля нагрузка на центровочное кольцо отсутствует. При этом, материал, из которого сделаны центровочные кольца, при первой установке колеса на ступицу, особенной роли не играет.

Преимущество пластиковых центровочных колец, предлагаемых в продаже, во-первых, отличаются достаточно низкой стоимостью (в сравнении с алюминиевыми), а также обычно выполнены из достаточно твердого пластика. Таким образом, если для Ваших условий (заводской и фактический диаметры цетровочного отверстия) существуют центровочные пластиковые кольца, сделанные в заводских условиях проверенным производителем – для Вас нет никакого смысла искать и переплачивать за кольца из какого-либо другого материала.

Рекомендуем обращать внимание на данный параметр, как и на остальные в равной степени. Ведь корректная сборка ходовой части автомобиля, это в первую очередь безопасность, не говоря уже о комфорте и прочем

Соблюдение всех параметров, помогает Вам избежать нежелательных вибрации и колебаний, особенно при преодолении барьера скорости, свыше 60-70 км/ч. Теоретически, колеса могут быть установлены только за счет болтов, однако фактически, их роль ограничивается фиксацией (упором) диска на ось

Ведь корректная сборка ходовой части автомобиля, это в первую очередь безопасность, не говоря уже о комфорте и прочем. Соблюдение всех параметров, помогает Вам избежать нежелательных вибрации и колебаний, особенно при преодолении барьера скорости, свыше 60-70 км/ч. Теоретически, колеса могут быть установлены только за счет болтов, однако фактически, их роль ограничивается фиксацией (упором) диска на ось.

Болты не предназначены для передачи вибрации на колесо. Это функция лежит на воротнике оси. Отсутствие идеальной подгонки может обернуться различными неприятными последствиями, начиная от банального люфта, и заканчивая полной деформацией колеса.
