Инструкции по замене прокладки головки блока цилиндров двигателя

Почему пробивает прокладку ГБЦ

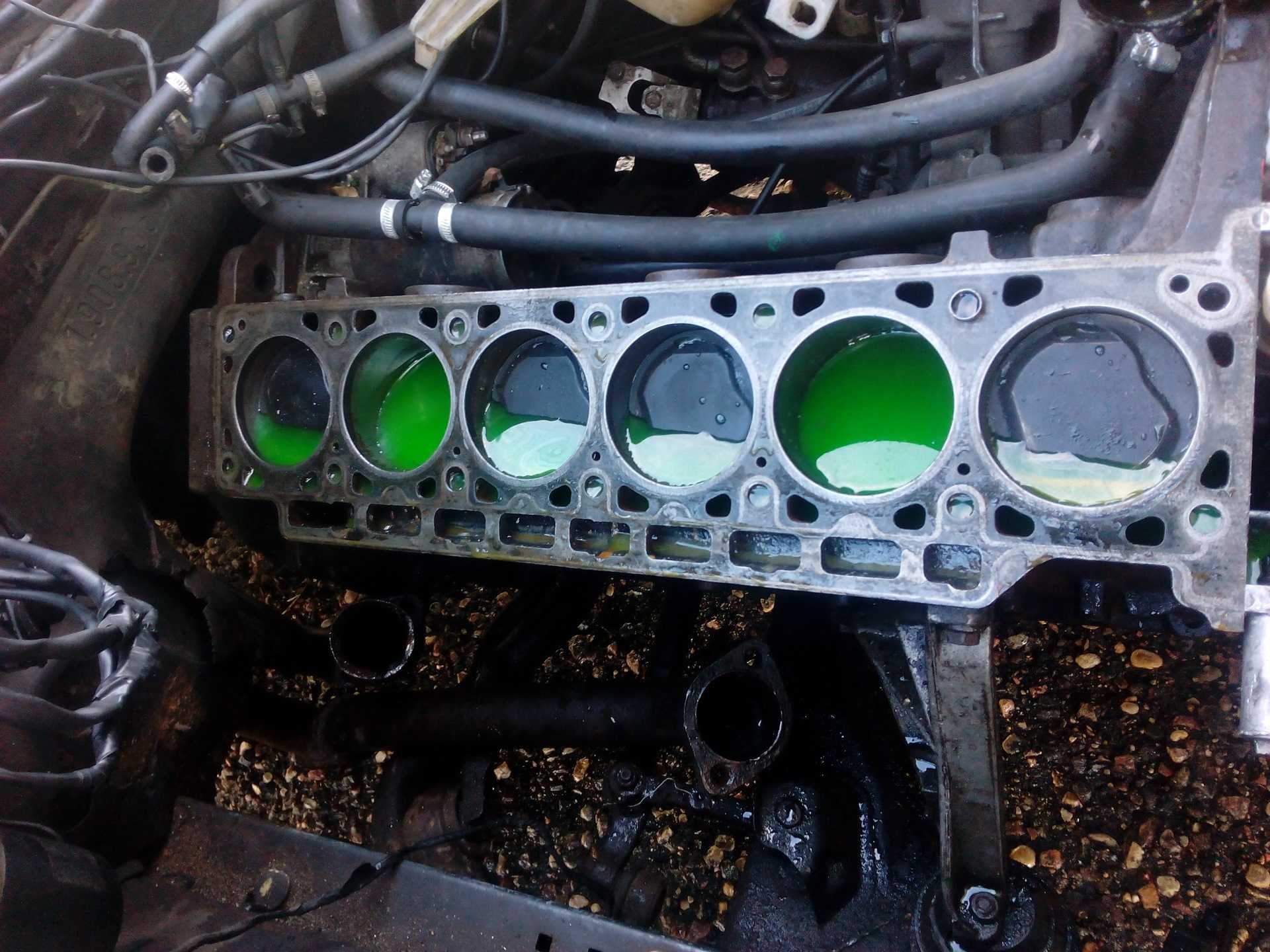

Как выглядит пробитая прокладка ГБЦ

Чаще всего прокладку ГБЦ пробивает из-за перегрева во время эксплуатации автомобиля. Под действием высокой температуры крышка может «потерять» рабочее положение. Из-за этого нарушается плотность соприкосновения с крышкой ГБЦ и происходит разгерметизация. Изменение формы вследствие перегрева характерно для алюминиевых крышек. Чугунные крышки такой «болезнью» не страдают, поскольку устойчивы к высокотемпературному воздействию. Они могут разве что треснуть, но и это происходит крайне редко. Изменение геометрии из-за перегрева также случается с железо-асбестовыми прокладками ГБЦ.

Причиной пробоя прокладки также может стать неправильное затягивание болтов. Причём плохо сказывается, как чересчур слабая, так и слишком сильная затяжка. В первом случае из блока просачиваются газы выхлопа (и они же разрушительно действуют на саму прокладку, сокращая срок её службы). Слишком сильно закручивая болты, можно нарушить материал прокладки.

Предельной точности при затягивании позволяет достичь динамометр и соблюдение очерёдности закручивания болтов. Подробную информацию по этим вопросам необходимо искать в руководстве пользователя.

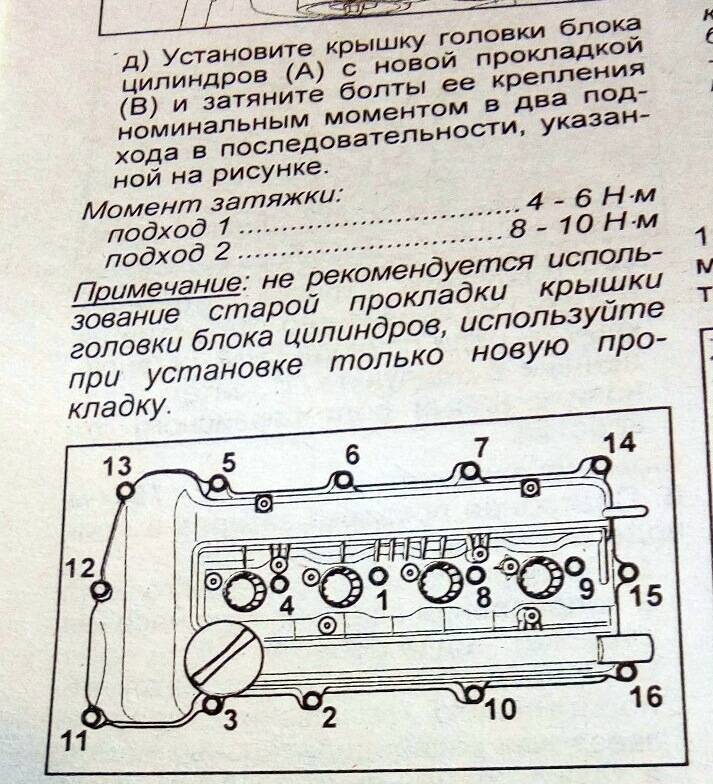

В большинстве автомобилей сперва следует затягивать болты, расположенные в центре, а затем остальные

При этом важно соблюдать поэтапность закручивания. Например, сначала все крепежи прижимаются до 3 кгс, затем (снова от центральных к крайним) – до 6 кгс, следующим кругом – до 9 кгс

Термостат

Причиной перегрева охлаждающей жидкости может быть и термостат – эта деталь в охлаждающей системе требуется для поддержания стабильной температуры.

Когда мотор еще холодный, весь тосол циркулирует по малому кругу, минуя радиатор, поэтому время прогрева двигателя с закрытым термостатом значительно сокращается.

При достижении необходимой температуры срабатывает клапан терморегулирующего устройства (отрывается), и антифриз проходит по большому кругу через все патрубки системы охлаждения и радиатор.

Тем самым двигатель охлаждается.

Если термостат вовремя не откроется, закипание тосола неизбежно, жидкость не пройдя через радиатор не охладится до нужного предела.

В любом случае нужно внимательно следить на приборами и не допускать перегрева.

Как убедиться в исправности термостата?

В первую очередь следует убедиться в равномерности нагрева всех радиаторных больших патрубков (верхнего и нижнего).

Если часть из них после прогрева осталась в холодном состоянии, проверяем работоспособность термостата.

Для проверки терморегулирующего устройства его необходимо демонтировать с автомобиля

Снимать термостат несложно, поэтому заострим внимание на диагностике

Для проверки потребуется любая посуда, электрический нагреватель и термометр.

Наливаем в емкость воды, размещаем в ней деталь, воду и смотрим по градуснику, когда термоэлемент начинает открываться.

Рекомендуем: Бензиновый двигатель против дизельного: отличия, особенности, преимущества и недостатки

Разброс температур, при которых должен срабатывать клапан, указывается для каждого термостата и зависит от конкретной модели авто.

Что такое прокладка гбц

Прокладка ГБЦ представляет собой прессованную плоскую пластину, на которой сделаны отверстия для цилиндров, каналов системы охлаждения и смазки. В местах, где на материал изделия может оказываться значительное давление (камера сгорания, масляная магистраль) впрессованы металлические вставки. Таким образом удается сохранить изделие от прорыва среды из одной рабочей системы в другую при работе мотора.

Прокладка ГБЦ служит для надежной герметизации блока цилиндров с головкой. Благодаря наличию этого элемента удается также в значительной степени компенсировать тепловые расширения обеих деталей.

Прокладка под ГБЦ может также использоваться с целью тюнинга двигателя. Например, изменением толщины этого изделия можно регулировать степень сжатия в цилиндрах. При увеличении толщины ГБЦ появляется возможность использовать более дешевые сорта топлива без возникновения эффекта детонации, а при уменьшении – существенно возрастает мощность двигателя. Можно использовать одновременно более одной прокладки, но в этом случае прочность узла существенно уменьшается.

Можно ли ездить с пробитой прокладкой ГБЦ

Использование автомобиля с пробитой прокладкой ГБЦ не рекомендуется. Возможность непродолжительной эксплуатации возможна только при внешних прорывах, которые происходят крайне редко. Если нарушена герметичность системы смазки, то двигатель очень скоро начнет работать в условиях масляного голодания, что может привести к необходимости выполнения капитального ремонта силового агрегата.

Если незначительно потекла охлаждающая жидкость из блок наружу, то можно без проблем доехать до места ремонта, конечно, при условии, что антифриз вытекает только наружу.

Сложность определения степени повреждения прокладки ГБЦ в дорожных условиях не позволяет принять решение правильное на 100%, поэтому если есть возможность вызвать эвакуатор или доставить автомобиль к месту стоянки на гибкой сцепке, то следует воспользоваться таким вариантом.

Прокладка головки — какова ее долговечность?

Какова долговечность прокладки головки? Как и предполагалось, она должна прослужить столько же, сколько и весь двигатель. На практике для безнаддувных двигателей до 350 — 400 тысяч. км пробега.

Однако можно предположить, что после превышения 250 000 км пробега, риск ее повреждения возрастает.

Иногда это ломается намного быстрее. В чем причина? Например, слишком высокая температура внутри двигателя. Уплотнение устойчиво к высоким температурам, но иногда этого достаточно. Давайте рассмотрим наиболее распространенные причины повреждения прокладки головки.

Проектные ошибки, допущенные производителем силового агрегата — пример — двигатель 2,5 Т, используемый в автомобилях Subaru. Повреждение прокладки под головкой произошло после 50 — 60 тысяч. км, после замены неисправность вернулась после пробега того же пробега. Из-за структурного дефекта уплотнение находилось под слишком большим давлением и температурой. Проблема была устранена с помощью крепежных винтов другого типа.
Перегрев двигателя из-за низкого качества охлаждающей жидкости или воды
Перегрев двигателя из-за отказа вентилятора радиатора или насоса охлаждающей жидкости
Перегрев двигателя из-за перегрузки недогретого двигателя или его спортивной работы
Неправильная установка впрыска топлива, что является причиной слишком высокого давления зажигания

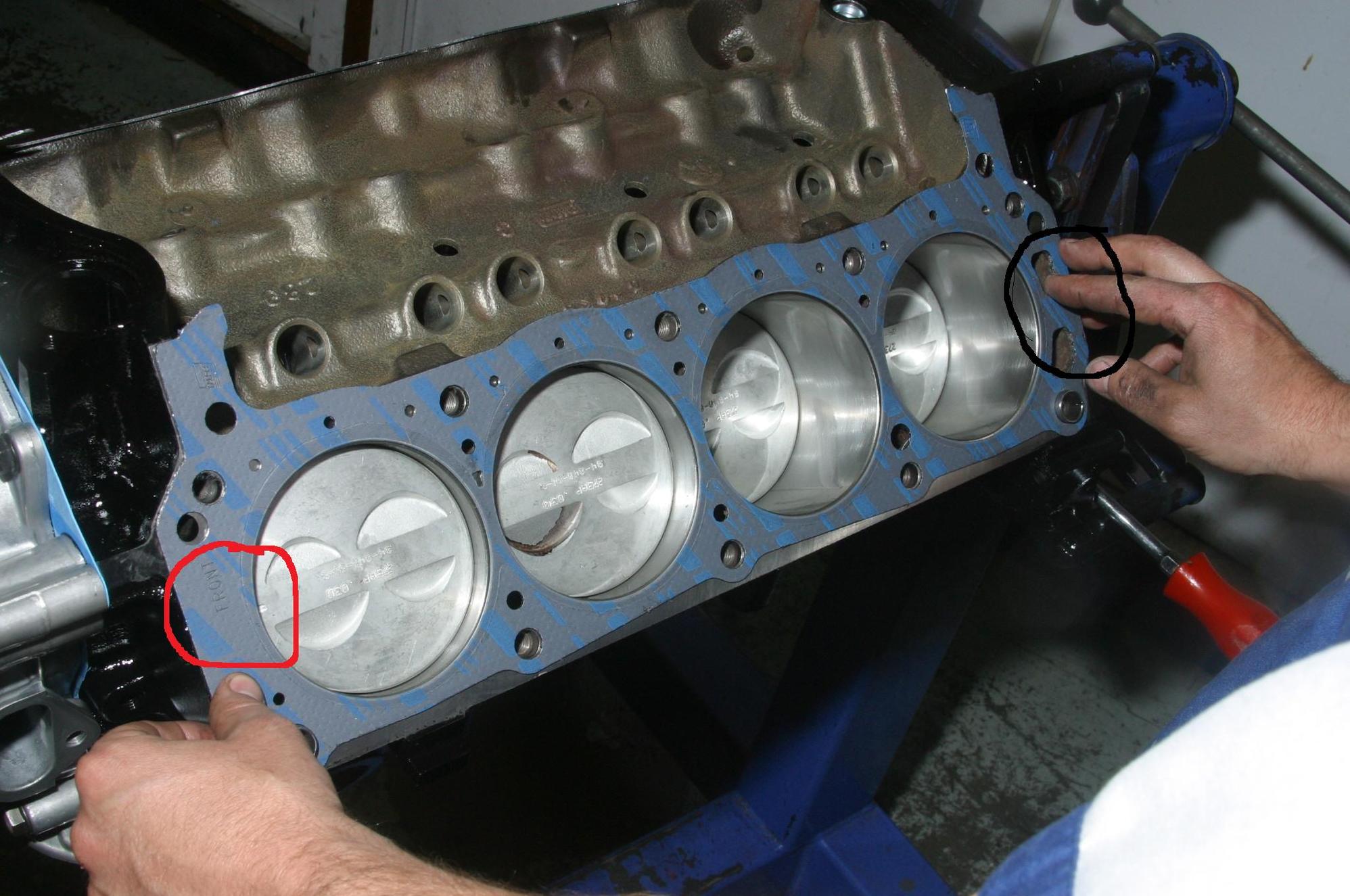

Неправильная сборка прокладки под головкой, недостаточное затягивание крепежных винтов, использование старых крепежных винтов, другие ошибки сборки.
Плохо отрегулированная установка для сжиженного газа
Плохой чип-тюнинг двигателя
Проблемы с системой впрыска в дизельных двигателях

Почему пробивает прокладку головки блока цилиндров

Прокладки ГБЦ изготавливаются из стали, алюминия, паронита. Эта деталь имеет определенные характеристики устойчивости к температуре, давлению, разрыву. Пробой элемента может возникнуть по причине некачественного ремонта, неправильной эксплуатации двигателя. Последствия приводят к нарушению герметичности, дорогостоящему ремонту.

Прогорание из-за перегрева двигателя

Материал прокладок ГБЦ рассчитан на определенную рабочую температуру. При повышении нормы прокладка выгорает. Она находится под давлением затянутых болтов, увеличение температуры приводит к расширению материала. Расширяясь, прокладочный материал прикипает к посадочному месту, воздействуя на металл головки. Возникают неровности, шероховатости, прогибы. Нарушается герметичность места стыка. После перегрева поверхность головки обязательно шлифуется для удаления сколов, неровностей.

Неправильная затяжка болтов

Головка блока цилиндров крепится к блоку болтами или шпильками. Они расположены по всему периметру детали. Прочное, равномерное соединение и герметизация достигается путем затягивания болтов в определенной последовательности и под необходимым усилием. Нарушение последовательности затяжки приводит к перекосу головки. Слабое усилие недостаточно сжимает прокладочный материал, прижимая его к поверхности блока или головки.

Низкокачественный материал

Некачественные ремонтные комплектующие очень просто определить визуально: они более тонкие. Паронитовые ремкомплекты с металлическими краями часто не совпадают по размеру, имеют не точно пробитые отверстия, кривые края. Такие детали использовать нельзя. Прокладки из металла должны быть идеально ровными, с точно пробитыми отверстиями, без трещин, царапин на поверхности. Для замены лучше использовать оригинальные ремонтные комплекты. Подделки стоят намного дешевле, но становятся причиной дорогого ремонта.

Как узнать, что пробита прокладка ГБЦ

Существует несколько способов определения неисправности этой детали.

Самый надёжный – обратиться в профессиональный автосервис, где квалифицированные работники с большим стажем выполнения подобного обслуживания при наличии диагностического оборудования оперативно выяснят причину дефекта.

Следует иметь в виду, что стоимость новой детали на замену не потребует солидных расходов от хозяина.

А вот за оказание услуги «замена прокладки головки блока цилиндров в двигателе автомобиля» придётся отдать значительную сумму.

Чтобы заменить данный компонент мастера сервис должны снять головку, разобрать газораспределительный механизм.

Однако, если хозяин машины не желает тратить деньги на оплату услуг станций технического обслуживания автомобилей, он сам может выполнить диагностику.

Для этого нужно иметь несложные подручные средства.

Самый простой способ – осмотр состояния силового агрегата автомобиля.

Визуально можно увидеть следующие признаки повреждения прокладки ГБЦ:

Наличие эмульсии в системе охлаждения. Для этого нужно открутить крышку маслозаливной горловины и посмотреть состояние жидкости. Сметанообразная масса укажет на смешение моторного масла и антифриза. Также следует осмотреть внутреннюю сторону крышки радиатора. На ней не должно быть маслянистых следов.
Проверить цвет продуктов отработки, выходящих из выхлопной системы. Наличие белесого или белого цвета свидетельствует о проникновении в систему охлаждающей жидкости.
Нужно открыть капот при включенном двигателе и осмотреть пространство моторного отсека на наличие задымлённости в месте соединения ГБЦ и блока цилиндров. Если дым есть – прокладка точно прогорела.

Проверка прокладки ГБЦ с помощью шарика (презерватива)

Проверить исправность прокладки можно с помощью одного из этих предметов, с которыми многие из нас имеют дело в повседневной жизни:

Воздушный шарик.
Презерватив.
Медицинская перчатка.

Оптимальным вариантом будет презерватив. Оно имеет подходящий входной диаметр, его часто можно найти в бардачке автолюбителя.

Рассмотрим алгоритм проверки дефекта прокладки с помощи презерватива:

На холодном силовом агрегате откручивается крышка расширительного бачка с жидкостью охлаждения.
На горловину ёмкости натягивается противозачаточное средство.
Запускается двигатель, его обороты доводятся до 3 – 5 тыс. об/мин., мотор работает в течение 5 – 8 минут.
Если презерватив надувается, значит в системе имеются газы, прокладка повреждена.

Степень неисправности детали зависит от скорости заполнения противозачаточного средства.

Однако независимо от скорости наддува её следует заменить, процесс разгерметизации налицо.

Проверка с помощью бутылки

Приведённый выше способ проверки не всегда может показать наличие пробоя при незначительном повреждении.

В этом случае используют другой метод – с помощью пластиковой бутылки небольшой ёмкости 0,5 – 1,0 л.

На многих машинах имеется сапун, установленный на расширительном бачке.

С помощью такого приспособления, трубки, внутри резервуара поддерживается равнозначное с атмосферным давление в ёмкости.

Данную трубку нужно опустить в приготовленную пластиковую бутылку, заполненную наполовину водой.

После этого нужно завести мотор, дать ему немного поработать.

Появление воздушных пузырьков сигнализирует о пробое прокладки ГБЦ, необходимости её замены.

Если пузырьков не видно или в бутылке стал появляться антифриз, значит, деталь в порядке.

При отсутствии сапуна в машине такой «диагностический» прибор можно сделать самостоятельно.

Нужно взять пластиковую крышку под размер горловины бачка, просверлить в ней дырку под диаметр имеющейся трубки.

После следует накрутить конструкцию на бачок и провести операцию диагностики.

С реагентом CO2

Для этого способа проверки необходимо приобрести в магазине набор с реагентом двуокиси углерода (CO2).

Набор CO2 необходимый для проверки ГБЦ.

Назовём последовательность действий при помощи такого набора:

Заливается в камеры для смешивания жидкостей имеющуюся в наборе индикаторное вещество.
Соединяется данное устройство с помощью адаптера с горловиной радиатора или бачка расширения.
Запускается силовой агрегат автомобиля.
Производится прокачка ручным насосом воздуха через установленную проверочную конструкцию.
Если двуокись попала в систему охлаждения, реагент окрашивается, если нет – значит прокладка в исправном состоянии.

Проверка ГБЦ при помощи реагента CO2.

Этот метод позволяет наверняка определить наличие CO2 в антифризе. Однако минусом такой диагностики считается стоимость набора.

Причины неисправности

Определившись с понятием и значением элемента, теперь следует разобраться, почему может прогорать прокладка ГБЦ.

Несмотря на разнообразие возможных причин, чаще всего такое происходит из-за самого обычного перегрева при повышении температуры двигателя выше допустимых значений. Сам перегрев может возникать под влиянием разных факторов.

Когда мотор перегревается, крышку немного ведёт, тем самым нарушается плоскость прилегания и соприкосновения двух элементов через прокладку. Результат не заставляет себя долго ждать, и происходит разгерметизация с опасными последствиями. Практика и опыт обращений в автосервисы наглядно показывает, что изменение геометрии в основном касается головок, изготовленных из алюминия. Чугунные аналоги с таким не сталкиваются. В случае с чугуном выше вероятность образования трещины от перегрева, нежели искривление.

Ещё перегрев может приводить к накаливанию самого уплотнителя до экстремальных температур, что влечёт за собой изменения структуры и геометрии изделия. Следствием тоже становится процесс разгерметизации. Подобное встречается в машинах, где используются железоасбестовые виды прокладок.

Помимо прогорания, есть и другие причины, почему может пробивать прокладку ГБЦ. Здесь уже вина лежит в основном на мастерах, которые нарушают правила затяжки, не соблюдают установленные правила и не используют указанные в инструкции моменты. Причём к негативным последствиям может привести избыточная и недостаточная затяжка.

Если перетянуть уплотнитель, он попросту разрушится. Такое часто происходит при использовании прокладок из низкокачественных материалов.

Не затянув полностью прокладку, выхлопные газы начнут выходить наружу, то есть уплотнитель не будет обеспечивать полноценную герметизацию. Причём изначально газ может выходить незначительными и незаметными порциями. Но при взаимодействии с воздухом материал уплотнителя начнёт изнашиваться, что в конечном итоге приведёт к более явным признакам.

Но всё же к наиболее очевидным причинам неисправности относят изначально низкое качество уплотнителя. Некоторые производители используют сырьё, которое плохо справляется с поставленными задачами. Не всегда головка выдерживает даже гарантийный период.

Чтобы у вас не возникали подобные неприятности с двигателем, старайтесь использовать лишь высококачественные изделия. Причём бренд здесь не играет ключевую роль, поскольку на рынке активно распространяются подделки под именами известных компаний. Лучше обращаться в специализированные и сертифицированные магазины.

Нельзя исключать такую простую причину как износ. Это расходник, имеющий ограниченный срок службы. Если машина старая и двигатель постепенно теряет свою эффективность, есть вероятность прогорания или пробивания прокладки. Её потребуется заменить, строго соблюдая регламент, последовательность и момент затяжки.

Признаки неисправности

Люди с опытом быстро определяют пробой прокладки ГБЦ. Это можно понять по нескольким характерным симптомам. Они зависят от того, где возникло повреждение и насколько оно сильное.

Выбивает охлаждающую жидкость

Если повреждение между камерой сгорания и каналом, по которому проходит охлаждающая жидкость, раскаленные газы из цилиндра будут попадать в систему ОЖ. Из-за этого в ней создается очень большое давление, которое выдавливает воздух вместе с жидкостью через клапан пробки, установленной на расширительном бачке. Когда клапан неисправен, давление раздувает и рвет резиновые шланги. Или повреждение прокладки увеличивается, а газы попадают в систему смазки.

Проверить просто: снять крышку с бачка и запустить двигатель после этого. Из горловины пойдут пузыри вместе с жидкостью. Не стоит откручивать пробку на работающем моторе, так как избыточное давление с силой вытолкнет ОЖ и раскаленный пар наружу и спровоцирует ожоги.

Холодный воздух из отопителя

Этот вариант проявляется на некоторых моделях авто. Если пробка не успевает стравливать излишки давления, то воздух скапливается в радиаторе отопителя (высшая точка системы), из-за чего из него идет только холодный воздух при любых настройках.

Чтобы определить, пробита ли прокладка ГБЦ, нужно запустить печку на самой высокой температуре и снять патрубок на выходе из радиатора отопления. Когда пойдет ОЖ, быстро надеть патрубок и затянуть. Если через какой-то промежуток времени тепло пропадет, скорее всего, проблема именно в прокладке.

Скачки температуры двигателя

Когда газы идут в ОЖ, то могут скапливаться перед термостатом, так как он не выпускает жидкость. Из-за этого теплопередача нарушается и узел срабатывает с заметным запозданием, и температура поднимается заметно выше, чем обычно.

После открытия термостата температурные показатели нормализуются, после чего процесс повторяется заново. Поэтому скачки наблюдаются постоянно, нет нормального температурного режима. Со временем проблема может усугубиться еще больше.

К сведению!

Чтобы точно узнать, что виновата прокладка, а не термостат, нужно заглянуть в расширительный бачок. Там будет много пузырьков воздуха.

Водомасляная эмульсия или капли воды на щупе двигателя

Этот вариант легко определить по щупу. На нем будет эмульсия белесого цвета. Если пробой небольшой, эмульсия может быстро расслаиваться после остановки двигателя, но на щупе можно увидеть капельки воды – это конденсат.

Второй вариант – масляная пленка в расширительном бачке ОЖ. Это обратный процесс, когда масло попадает в систему охлаждения. Увидеть несложно, но лучше делать это после того, как машина постоит какое-то время.

Пробита прокладка головки блока цилиндров — признаки

Нарушение целостности прокладки заметно влияет на работу двигателя. Она обязана прилегать плотно и ровно, исключая инородные предметы и шероховатости. При установке следует очень аккуратно вкручивать болты, иначе срок службы может сократиться вдвое. Существуют определенные признаки пробитой прокладки ГБЦ, которые указывают на то, какие действия нужно совершать, чтобы не навредить.

Температура двигателя увеличивается и придерживается выше нормальной нормы.
Антифриз смешивается с моторным маслом.

Необычный стук в ГБЦ также говорит о том, что прокладка сильно повреждена. Стоит запомнить, что такие поломки считаются самыми опасными и финансово затратными. Неприятности в ходовой части могут позволить продолжать движение на автомобиле, хоть это и будет небезопасно. Проблемы с головками не предусматривают никаких передвижений, если нет желания полностью менять двигатель в транспортном средстве.

Почему пробивает прокладку ГБЦ?

Стандартный пробой прокладки ГБЦ происходит не сразу, а постепенно, тем самым медленно нарушая работу двигателя. Заметить проблему вовремя удается не всегда и в большинстве случаев человек продолжает пользоваться транспортным средством. Как только прокладку пробивает полностью, двигатель в 80% случаев перестает функционировать. Даже регулярная диагностика не может выявить приближение проблем с прокладкой, ведь для проверки нужно снимать головки блока цилиндров. Основными причинами разрыва считаются:

неправильная установка;
перегрев двигателя;
высокая компрессия.

Пробило прокладку ГБЦ — последствия

Как уже было сказано выше, последствия данной неприятности будут не очень приятными. Отличие ГБЦ от остальных деталей в заключается в том, что поломка становится заметна тогда, когда уже передвигаться на нем невозможно. Такие проблемы могут случиться и в дороге, особенно при дальнем следовании, когда двигатель работает долгое время в полную мощность.

Последствия неисправности ГБЦ прокладки оказывают негативное влияние на двигатель

Если не обратить внимание на температуру двигателя, то в пути следования он может просто перегреться и отказать. Несвоевременная замена прокладки или установка некачественной очень быстро даст о себе знать

Ремонт такого рода сам по себе заметно дорогой, и лучше сделать один раз хорошо, чем постоянно возвращаться к одному и тому же

Безасбестовая или асбестовая?

Сегодня уплотнительные материалы из безасбеста становятся все популярней. Помимо их общепризнанной экологичности, безасбестовые материалы так же имеют ряд преимуществ: прокладки двигателя из безасбестовых материалов более герметичны и долговечны; продукция из безасбестового уплотнительного материала намного легче демонтируется.

Если учесть, что в двигателе любого автомобиля находится более 60 прокладок, то материал, из которого они изготавливаются, играет большую роль. Например, абразивный асбест, способствует более быстрому износу двигателя, кроме того, такой материал очень неустойчив к температурным перепадам и вибрациям (даже самым небольшим).

Поэтому сегодня все самые крупные автомобильные концерны полностью отказались от применения асбестовых материалов в автозапчастях. Отказываются от безасбестовых прокладок и средние индийские, китайские и бразильские автопроизводители. Рассмотрим преимущества безасбестового материала перед асбестовым.

Минусы асбестового материала	Плюсы безасбестового материала
По истечению времени теряет свои уплотнительные свойства, волокна разрушаются	Обеспечивает более длительную работу двигателю (большие гарантии на автомобиль)
Стойкие к резким перепадам температур (от минус 60 до плюс 260 градусов)
Может быть использован при давлении до 25МПа
Неустойчив к температурным перепадам	Высокий уровень герметизации (пластичность)
Устойчив к коррозийному воздействию
Экологически безопасен
Неустойчив к вибрации	Высокие электроизоляционные свойства
Токсичен. Асбестовая пыль никакими средствами не выводится из легких	Способствует повышению эффективности работы предприятия

Способы диагностики

Есть несколько простых методик, помогающих определить проблему даже неопытному автовладельцу. Для проверки не нужно специальное оборудование, все делается таким образом:

Проверить, не идет ли дым и пар на месте стыка блока и головки и послушать, не появилось ли посторонних звуков. Делать на работающем двигателе.
Осмотреть крышку заливной горловины и щуп на предмет эмульсии. А пробку расширительного бачка и содержимое проверить на наличие смазки.
Хорошо погазовать и проверить цвет дыма. Если он белый, то это пар от сгорающей ОЖ, если залит антифриз, будет сладковатый запах.
Посмотреть, не идут ли выхлопные газы в ОЖ – она будет пузыриться.

Еще один вариант проверки газов в антифризе — обычный презерватив. Натянуть его на горловину расширительного бачка и дать поработать двигателю несколько минут. Если он надувается – в системе избыточное давление.

Диагностика неисправностей и ремонт головки блока цилиндров

В процессе эксплуатации, головка блока испытывает большие нагрузки. Это и механическое воздействие деталей, и высокие температуры, образуемые в камере сгорания. Чаще всего, все неисправности сводятся к тому, что двигатель перестает развивать требуемую мощность и начинает работать неустойчиво. Если регулировка механизмов, имеющих к этому отношению, не дают должного эффекта, значит, самое время провести ремонт головки блока цилиндров.

Диагностика неисправностей начинается с внешнего осмотра газораспределительного механизма, а также корпуса головки. На ней недолжно быть все возможных трещин, сколов и прочих дефектов.

Кстати о трещинах. Это самая страшная неисправность ГБЦ. Она может образоваться в результате воздействия больших температур. Чаще всего, это происходит из-за частых перегревов двигателя. Вначале, это будет микротрещина, которая постепенно будет разрастаться. О ее присутствии будет говорить наличие в охлаждающей жидкости остатков масла и появление соответствующих пузырей в бачке. Трещина в блоке нарушит герметизацию клапанного механизма, что приведет к ослаблению посадки многих деталей. Как следствие, снижение мощности двигателя, падение компрессии и т п. Ремонт блока с трещиной, как и с любыми другими механическими повреждениями не допустим, поэтому его подвергают замене.

При снятии ГБЦ проверяют нижнюю плоскость соединения с блоком цилиндров. Для этого, к ней прикладывается специальная линейка по диагонали всей длины ГБЦ. Контроль зазоров выполняется с помощью измерительного щупа. Нормой измерений можно считать зазор, не превышающий 0,06 миллиметров. Если эта величина больше, то плоскость подвергают шлифовке.

Проверка износа шеек опоры кулачкового вала и его подшипников выполняется с помощью микрометра. Результаты измерений необходимо сравнить с нормами, которые допустимы именно для вашей модели двигателя. Если имеются определенные отклонения, то, исходя из значений, принимается решение о способе ремонта.

Состояние таких деталей, как коромысла, седла и рычаги определяется с помощью внешнего осмотра. В том случае, когда фаска «утоплена», но стержень, при этом, находится в порядке, то ее нужно обработать. После этого, клапан можно применять снова.

Всевозможные внешние дефекты в виде царапин, заусенцев и т п. устраняются при помощи шлифовки. Данная процедура, прежде всего, касается тех мест, где необходима герметизация соединений.

Данная процедура выполняется при обнаружении серьезных повреждений корпуса ГБЦ. Как было сказано ранее, к ним относятся различные трещины и отломившееся части. Помимо этого, замена потребуется в случае, когда отклонения величины зазоров от нормы значительно превышают допустимые значения и в любых других случаях, когда невозможно провести ремонт.

Вместе с новой головкой, необходимо сразу подвергать замене прокладку ГБЦ, а также прокладку ее крышки. Данные элементы всегда заменяются новыми при установке новой головки.

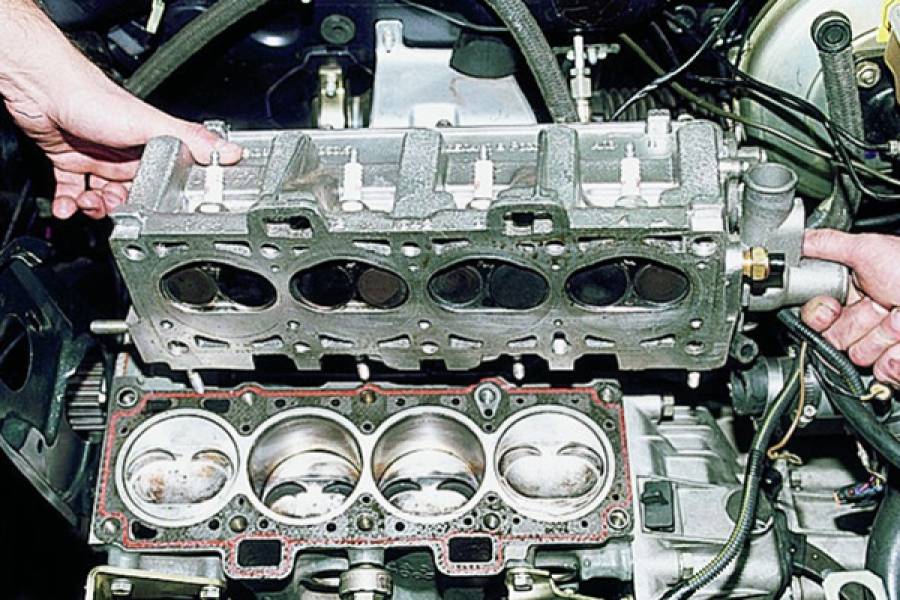

Чтобы провести замену, необходимо отсоединить все части, которые препятствуют демонтажу ГБЦ. Ими могут быть – инжектор, карбюратор, впускные и выпускные коллекторы, механизмы распределения зажигания (свечи, бронепровода, трамблер), элементы системы охлаждения (патрубки), а также различные штекера и датчики. После этого демонтируют ремень или цепь привода газораспределительного механизма. На некоторых моделях двигателей еще и бензонасос.

После этого, откручивают гайки крепления крышки головки и снимают саму крышку. После этого, вы можете принимать решение по снятию головки блока. Допускаются варианты, когда разборка клапанного механизма и демонтаж распределительного вала производится после снятия ГБЦ или до его снятия. В первом случае, выполнить эту процедуру намного легче, потому что есть ряд деталей, открутить которые можно только с помощью надежной фиксации ГБЦ.

После полной разборки и снятия ГБЦ устанавливают новую деталь. Ее можно выполнять как с установленным на нем механизмом газораспределения, так и с перестановкой старых деталей на новую головку. В последнем случае, необходимо будет провести регулировку и подгонку клапанов, а также прочих элементов.

После установки ГБЦ, все снятые элементы устанавливаются в обратной последовательности. После этого, необходимо будет провести регулировку угла опережения зажигания и газораспределительного механизма.

Прокладка головки блока цилиндров

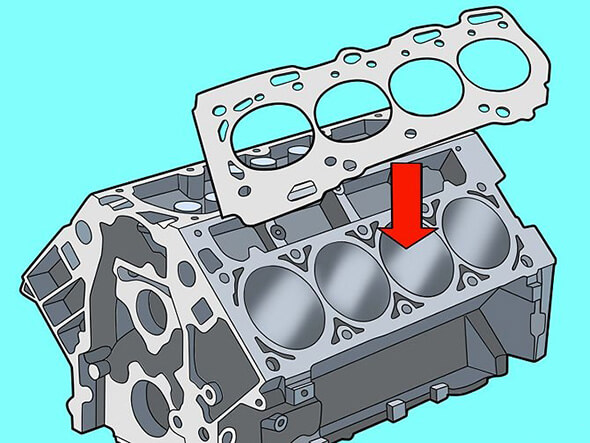

Прокладка ГБЦ устанавливается в месте соединения блока цилиндров и его головки. В области размещения прокладки находятся каналы водного охлаждения двигателя и системы смазки, кроме того внутрь цилиндра поступает топливо-воздушная смесь, которая при сгорании вырабатывает большое количество энергии. Среда очень неблагоприятная, поскольку происходят постоянные скачки температуры и давления. Соответственно, чтобы выдерживать такие серьезные нагрузки, прокладки ГБЦ изготавливают из прочных, стойких к высоким температурам материалов.

Детали, которые мы называем сальниками, на самом деле ими не являются. Сальник – устаревшая конструкция из металлической обоймы и набивки (пропитанной маслом пеньковой веревки)

Материалы, из которых изготавливают прокладки ГБЦ, можно поделить на две группы: металлические и неметаллические.

Неметаллические прокладки, в свою очередь, делятся на асбестовые и безасбестовые. Первые делаются из листового асбеста. Как правило, центральные отверстия для цилиндров таких прокладок укрепляют стальными кольцами, надетыми на кромку вырезов. Такими же кольцами снабжены отверстия для крепежа, проходящего сквозь прокладку. Существует разновидность прокладок из резиновой смеси, которую прессуют с добавлением асбестового волокна и порошка графита.

Существует безасбестовая разновидность материала; сформированные из него прокладки дороже в производстве, но отличаются повышенной износостойкостью. Его изготавливают из синтетического волокна и каучука, которые прессуют при высокой температуре.

Металлические прокладки ГБЦ – наиболее распространенный тип. Чаще всего прокладки изготавливают из многослойной тонкой листовой стали или листовой меди. Места, соприкасающиеся с плоскостями деталей, нередко покрывают похожим на резину составом для обеспечения надежного уплотнения. Такие прокладки, в отличие от неметаллических, обладают большей износостойкостью и служат дольше. Прокладки из меди встречаются реже из-за высокой стоимости материала. Следует помнить о том, что прокладка ГБЦ – изделие одноразового использования, даже если вы не видите на ней признаков повреждений. При затяжке она принимает форму соприкасающихся с ней поверхностей, и поставить ее на сто процентов в то же положение невозможно. По этой причине, каждый раз, снимая ГБЦ, необходимо приобрести новую прокладку.

Основная причина преждевременного выхода из строя прокладки ГБЦ – перегрев двигателя. При замене прокладки необходимо правильно затянуть крепежные болты или шпильки с соблюдением момента затяжки. Делать это необходимо при помощи надежного и качественного динамометрического ключа и строго в порядке, описанном в руководстве по ремонту данного двигателя.

Выводы

Пробой может принести автовладельцу немало проблем

Важно точно выявить симптомы и устранить причину их появления. С этой задачей способен справиться человек с техническими навыками

Дилетант только усложнит ситуацию.

Приведем типичный пример. У вас нет динамометрического ключа. Поэтому закрутили болты на глаз. В результате пережима уплотнитель сплющился. Появился зазор. Придется повторно снимать головку и менять прокладку на новую.

У сотрудников автосервиса есть все необходимое оборудование. Они выполнят профессиональную диагностику, заменят уплотнитель и сделают это качественно. Эта проблема не будет беспокоить вас несколько лет.
