Выхлопная система

Как сделать прямоток своими руками

Хорошая прямоточная система, выпускаемая производителями спортивных автомобилей, стоит серьезных денег, и желание сделать прямоток самостоятельно вполне понятно. Если смотреть на подобные аксессуары подробно, то можно заметить, что они представляют собой стандартный выхлопной выпуск с измененной конструкцией – сглаженные изгибы и малое число сварных швов. За счет подобного строения выхлопной системы автомобилю становится проще справляться с выбросом отработавших газов в атмосферу.

Сделать прямоток своими руками не так уж и сложно, как и установить его на автомобиль, но следует понимать, что подобное вмешательство в конструкцию машины по-своему сказывается на различных моделях. Чаще всего самодельную прямоточную систему устанавливают на «автомобили выходного дня», которые были приобретены, чтобы проводить над ними различные эксперименты.

Чтобы сделать прямоток самостоятельно, потребуется: металлическая труба с толщиной стенок не менее 3 миллиметров, сварочный аппарат, дрель, болгарка (для резки по металлу), нержавеющая сталь (чаще всего используются металлические губки для мытья посуды – около 50 штук).

Процесс самостоятельного производства прямотока следующий:

Необходимо снять с автомобиля установленный глушитель и вскрыть резонатор. Для этого возьмите болгарку и сделайте отверстие по всей длине резонатора, а после разведите в стороны металлические листы, будто вскрывая консервную банку;
После этого вы будете видеть все внутренности резонатора, который состоит из двух частей трубы и нескольких ребер жесткости. Все это предстоит вырезать из резонатора «под ноль», чтобы осталась непосредственно его металлическая оболочка. Вырезать удобнее всего при помощи болгарки, но приготовьтесь к тому, что займет это немало времени. Удаляя куски труб, оставьте с каждой стороны по 3-4 сантиметра, чтобы позже было удобнее наваривать модифицированные варианты выхлопа;

Далее берем трубу такого же диаметра, как трубы, оставшиеся торчать в резонаторе с двух сторон. Обрезаем ее таким образом, чтобы ее длины хватило для установки в резонатор между обрезанными кусками и приварке с помощью сварочного аппарата

Здесь важно помнить правило: «Семь раз измерь, один раз отрежь». Если неверно изменить, и отрезанный размер трубы окажется меньше по длине, чем необходимо, придется резать новый кусок – складывать данную деталь из нескольких обрезков труб запрещено;
Когда будет отрезана труба необходимой длины, надо приступить к ее модернизации. Для этого возьмите дрель небольшого диаметра и наделайте в данном куске трубы множество дырок

При этом оставьте по 3-4 сантиметра трубы с каждой стороны, чтобы после можно было обеспечить надежную сварку. Если ваша дрель не справляется с трубой, можно воспользоваться болгаркой и сделать на трубе множество надрезов через каждые 1,5-2 сантиметра

Для этого возьмите дрель небольшого диаметра и наделайте в данном куске трубы множество дырок. При этом оставьте по 3-4 сантиметра трубы с каждой стороны, чтобы после можно было обеспечить надежную сварку. Если ваша дрель не справляется с трубой, можно воспользоваться болгаркой и сделать на трубе множество надрезов через каждые 1,5-2 сантиметра.

После этого необходимо наварить дырявый кусок трубы на части труб, которые остались торчать в резонаторе;
Когда кусок трубы будет надежно приварен, необходимо забить весь резонатор сетчатой нержавеющей сталью. Для этого возьмите 50 приобретенных металлических губок для мытья посуды и начните их укладывать в резонатор, забивая все свободное пространство.

Внимание: некоторые губки могут идти с импровизированными «крючками», сделанными из бумаги, пластика или ткани. Такие элементы обязательно удалить с металла перед его укладкой в резонатор

1. Далее закройте резонатор и надежно приварите крышку;
2. На этом создание прямотока своими руками можно считать завершенным. Остается установить автомобильный глушитель на место.

Важно отметить, что данный способ лишь один из многих вариантов самостоятельного создания прямоточной трубы из имеющегося глушителя. Некоторые автолюбителю собирают прямоток с нуля, что значительно дороже по затратам и более трудоемко. Подобная модификация простая, и ее сможет выполнить даже водитель без опыта

Подобная модификация простая, и ее сможет выполнить даже водитель без опыта.

Замена обратноточного глушителя на прямоточный своими руками

При изготовлении прямотока целесообразно применить положительные свойства конструкций нескольких типов.

Причины замены стандартного глушителя на прямоточный

Владельцы автомобилей меняют заводской глушитель на прямоток по нескольким причинам:

• получение прибавки мощности двигателя;
• субъективное улучшение акустических параметров выхлопа;
• повышение эстетических параметров автомобиля;
• полная модернизация выпускного канала;
• установленный глушитель вышел из строя.

Инструменты и материалы для работы

Прямоточный глушитель часто покупают, но для любителей инструментов и неуёмной жажды творчества рекомендуем изготовить его своими руками. Детали предпочтительнее выполнить из нержавеющей стали толщиной 0,8–2,0 мм. Заготовки из чёрного металла подбирайте толщиной для корпуса 1,0–1,5 мм, остальные 2,0–4,0 мм, чтобы избежать преждевременного прогара деталей, а также используют заготовки из стандартного. Для корпуса применяют подходящие по размеру: огнетушитель, термос, пустой газовый или баллон акваланга.

Для набивки камеры глушителя применяют негорючий пористый материал или их комбинацию:

• базальтовую или другую минеральную вату;
• мелкоячеистую металлическую сетку;
• металлические сеточки для кухни;
• металлическую стружку.

Инструменты:

• шлифовально-угловая машинка (болгарка);
• дрель или сверлильный станок;
• сварочный аппарат;
• расходные материалы: диски по металлу для болгарки, свёрла, электроды и пр.

Переделка старого глушителя

1. Старый глушитель демонтируем, разбираем с помощью болгарки, оставляем детали корпуса и входной патрубок. При сохранении перегородок сверлим в них отверстия для прохода выхлопных газов. Камеры дополнительно снижают громкость выхлопа.

2. Перфорируем внутреннюю трубу доступным способом. Диаметр перфорированной трубы равен диаметру входного патрубка или больше до 30%.

   Учитывайте, что через большие отверстия и пазы из камеры быстрее будут «выдуваться» волокна минеральной ваты.

   В дальнейшем диаметр внутренней трубы возможно уменьшить путём несложных манипуляций, а увеличить — несоизмеримо сложнее.

3. Надеваем на место перфорации трубы металлические сеточки для кухни.

4. Плотно обкручиваем кухонные сеточки металлической сеткой в 1–3 слоя. Сетку фиксируем отожжённой стальной проволокой с множественной перекруткой или обжимаем несколькими хомутами.

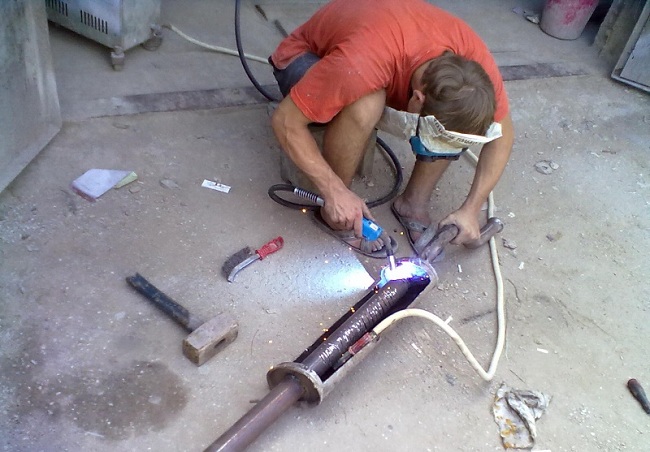

5. Согласуем и зачищаем места сварки, привариваем перфорированную трубу на штатное место.

6. Все свободное пространство внутри глушителя плотно заполняем выбранным наполнителем.

   Работа с минеральной ватой требует индивидуальных средств защиты.

7. Прихватываем край «крышки» корпуса двумя-тремя прихватками, чтобы избежать смещения и завариваем корпус.

8. Для защиты от коррозии и придания эстетического вида красим термостойкой краской в любимый цвет.

9. Монтируем на автомобиль. Заводим двигатель. Радуемся!

10. Чтобы глушитель служил дольше, в корпусе сверлим одно или несколько отверстий диаметром 1,5–2,0 мм для оттока конденсата. Для определения нижней точки автомобиль должен стоять горизонтально.

Видеоматериалы про глушитель

В интернете есть множество видеороликов, на которых авторы изобретательно и просто демонстрируют изготовление прямотока своими руками.

Видео: как изготовить глушитель-прямоток своими руками

Ещё один наглядный пример изготовления глушителя с нуля. Вариант прямотока выполнен из нержавеющей стали с двумя выхлопными патрубками.

Видео: как изготовить глушитель-прямоток из нержавеющей стали

https://youtube.com/watch?v=zhxpX0O7E8s

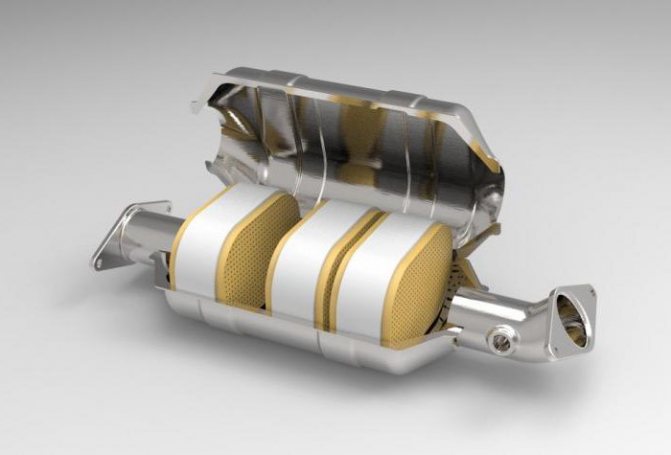

Катализатор

Это, пожалуй, самая сложна и дорогая составляющая в любой системе выхлопа. Корпус данного элемента тоже выполнен из огнестойкого металла. Однако, в отличие от резонатора и приемной трубы, он многослойный. Внутри этой «банки» имеется керамический стержень. Дополнительно катализатор оснащается проволочной сеткой. Она покрывает второй элемент керамического материала.

Кроме этого, в устройстве имеется слой теплоизоляции с двойными стенками. Почему катализатор так дорого стоит? Помимо керамики, здесь используются дорогостоящие материалы — палладий или платина. Именно эти составляющие преобразуют вредные газы в водород и безопасные пары. Ввиду этого минимальная стоимость нового нейтрализатора составляет 40 тысяч рублей.

Отличия современных систем.

Система выхлопа

Как было сказано выше, выхлопная совокупность транспортного средства, оснащенного дизельным двигателем имеет свои особенности. Основным отличает выходной совокупности на дизеле является наличие сажевого фильтра. Данный фильтрующий элемент, как становится понятно из названия, снижает показатель сажи в составе отработанной смеси перед ее отправкой в атмосферу. В некоторых выходных совокупностях, фильтрующий элемент напрямую соединяется с катализатором. Такая конструкция выходной совокупности зарекомендовала себя как наиболее совершенная и экологичная. Количество систем, контролирующих уровень экологии транспортного средства постоянно увеличиваются.

В составе автомобилей нового поколения, существуют следующие системы, обеспечивающие снижение уровня токсичности сгоревшей смеси: совокупность охлаждения картера, система обратной циркуляции сгоревших газов, система обнаружение паров топливной смеси.

Анализатор кислорода, передает электронному блоку управления двигателем показания воздушного потока в отработанной смеси. Благодаря полученным сигналам, совокупность, контролирующая работу двигателя, производит формирование оптимальной смеси топлива и воздуха. Несмотря на то что анализатор кислорода входит в состав выходной совокупности, основной его задачей остается поддержание правильной работы двигательной системы.

В составе современного транспортного средства как правило находятся несколько  анализатора. Один из них находиться перед катализатором, второй размещается сразу после него. Помимо указанных конроллеров, в системы выхода отработанной смеси, как правило, монтируются следующие анализаторы: датчик определения температуры отработанных газов, анализатор оксидов азота. Каждый из анализаторов, расположенных в составе выходной совокупности, принимает участие в формировании топливовоздушной смеси и выполняет важную функцию в ходе эксплуатации транспортного средства.

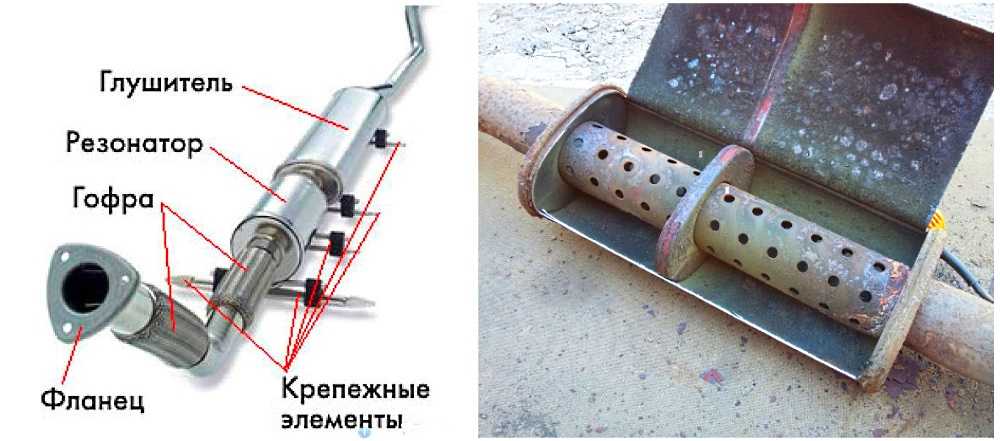

Устройство системы

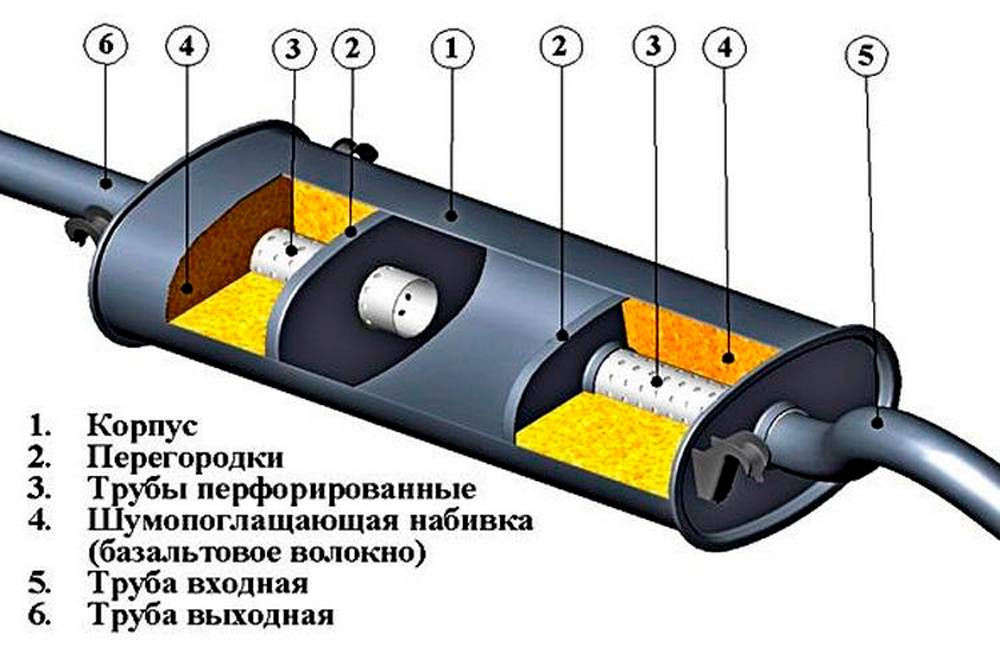

Глушитель, наиболее известный элемент системы выхода отработанной смеси. Данное устройство отвечает за снижение уровня шума при эксплуатации транспортного средства. Сам глушащий элемент включает в себя несколько составляющих: устройство предварительного снижения шума (резонатор) и элемент основного подавления шума. Небольшая совокупность постоянно изменяет направление движения газов, что приводит к уменьшению шума при выходе смеси.

Зачем вообще устанавливать прямоток?

Каждый мотор вырабатывает определенное количество выхлопных газов в единицу времени. Проектировщики это учитывали, и поэтому выполняли выхлопную систему таким образом, чтобы там справлялась с отводом ненужных остатков.

Когда владельцы начинают дорабатывать двигатель, увеличивая его мощность, нужно также и улучшить выхлопную систему, так как увеличится количество выхлопных газов. Родная система не справится с таким большим объемом, что будет существенно глушить автомобиль. Все новые доработки, в таком случае, будут напрасны.

Именно поэтому, важно, переделывая двигатель, усовершенствовать и выхлоп. Со штатной установки практически ничего не остается

Меняется коллектор, трубы на больший диаметр и глушитель. Благодаря этому, выхлопные газы начнут уходить быстрее, не застаиваясь в цилиндрах, что естественно увеличит мощность. Но придется тогда пожертвовать тихим звуком. Общая мощность двигателя, при установленном прямотоке, увеличивается на 15%.

Далее нужно разобраться, почему же у прямотока такой сильный гул. Как правило, громкое звучание создается из-за постоянно и быстродвижущихся выхлопных газов. Чтобы уменьшить скорость, а, значит, уменьшить звук, используют глушитель. Его функция – уменьшить скорость газов. Глушитель представляет собой определенный лабиринт, проходя который газы существенно снижают свою скорость. Благодаря этому снижается и шум.

По причине того, что в прямотоке используют трубы большего диаметра и глушитель, который не оборудован лабиринтом, скорость выхлопа не снижается, благодаря чему цилиндры полностью очищаются. Но вот шумность увеличивается. Поэтому и появляется низкочастотный звук.

Нужен ли резонатор или нет

Теперь рассмотрим такую деталь, как резонатор. Нужен ли он вообще? Такая деталь отвечает за своевременный выход из камеры мотора сгоревших газов. Таким образом освободится место для поступления новых газов, тем самым работа двигателя станет проходить быстрее. Почти все эксперты сходятся в одном — от качества резонатора зависит мощность двигателя, так что эта деталь очень важна. И когда вы слышите о том, что спортивные модели подверглись модернизации, то в первую очередь это касается резонатора. Конечно же, на штатной выхлопной системе резонатор имеется, но его меняют на более усовершенствованный.

Резонатор должен располагается за прямотоком, дабы основной поток ядовитых газов, идущих от мотора, принять на себя. И чем эффективнее будет в этом случае работа резонатора, тем лучше станут ходовые качества автомобиля.

Чтобы лучше понять суть работы резонатора, следует понять его многослойную конструкцию. Каждый из слоёв резонатора выполняет определённую функцию, свой вид работы. К примеру, уровень воздушного фильтра состоит из отражателей, которые, собственного говоря, воздушные потоки и гасят.

Кроме того, эффективность резонатора зависит от трёх важных составляющих. Это чистота глушителя, состояние катализатора и диаметр труб.

Изготовление прямоточного глушителя

Различают два вида резонаторов для глушителя. Распространены резонаторы для двухконтактного и четырёхконтактного двигателей. Каждый имеет свои преимущества и минусы.

В частности, в процессе эксплуатации было замечено, что резонатор для четырёхконтактного двигателя является скорее помехой, чем помощником. Демонтировать резонатор с этого вида глушителя означает, что мощность мотора возрастает на целых 15%.

С другой стороны, при отсутствии резонатора в двухтактном двигателе в глушитель будут выходить не только отработанные газы, но и остатки несгоревшего топлива. И вообще, будет наблюдаться потеря скорости с одновременным увеличением расхода топлива. Понятно, что такой вариант никого не устроит.

Чтобы увеличить мощность двигателя, выхлопная система должна быть настроена таким образом, чтобы уменьшалось сопротивление выходу газов и при впуске обеспечивалось разряжение.

Начнём с сопротивления выхлопным газам. Поставив прямоточный глушитель, можно на все сто процентов решить эту проблему. Сопротивление выхлопной системы снижается, и одновременно создаются благоприятные условия для всасывания воздушно-топливной смеси в камеру сгорания.

Как это происходит? А всё просто. Прямоток создаёт меньшее сопротивление выходящим газам, которые уже эффективнее покидают камеру сгорания. Это позволяет, в свою очередь, быстрее занять своё место в камере воздушно-топливной смеси. Понятно, что в результате это отразится на мощности двигателя.

Сажевый фильтр

Если рассматривать устройство выхлопной системы дизельного двигателя, стоит отметить и этот элемент. Он является дополнением к каталитическому нейтрализатору. В основе фильтра лежит матрица, изготовленная из карбида кремния. Она имеет ячеистую структуру и обладает каналами малого сечения. Последние попеременно закрыты с одной и другой стороны. Боковая часть элемента играет роль фильтра и обладает пористой структурой. До недавнего времени ячейки матрицы имели квадратную форму. Сейчас производители используют 8-угольные ячейки. Так производится лучший захват сажи и оседание ее на стенках фильтра. Как работает данный элемент?

Сажевый фильтр действует в несколько этапов. На первом происходит фильтрация сажи. Газы попадают в элемент, и вредные вещества оседают на стенках. Второй этап – это регенерация. Она может быть: Пассивной. Активной. В первом случае вредные газы очищаются, проходя через керамический элемент. Во втором добавляется специальная жидкость – AdBlue. Обычно такая система используется на грузовиках. Она позволяет снизить токсичность выхлопов на 90 процентов. В машине имеется отдельный бак для этой жидкости, и система после поступления соответствующего сигнала впрыскивает часть AdBlue в катализатор. Так, из трубы выходит практически чистый выхлоп, содержащий безвредный для атмосферы водород.

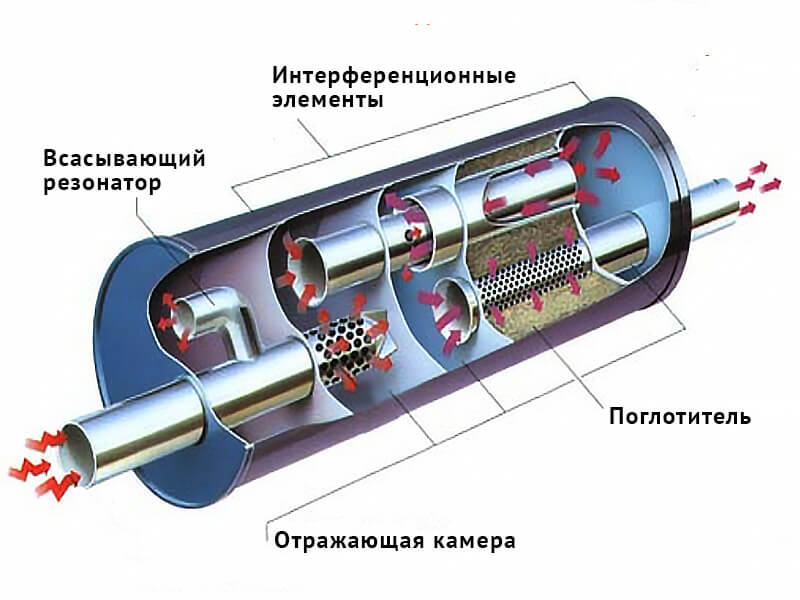

Технологии звукопоглощения

Выхлопная система, а в частности глушитель, может использовать одну или сразу несколько технологий звукопоглощения:

• изменение сечения потока газов;
• изменение направления движения газов;
• поверхностное поглощение звуковой волны.

В зависимости от того, какие частоты преобладают в спектре звука выхлопа двигателя, такой метод звукоподавления и применяют. У примеру, для подавления низких частот эффективно применение нескольких резонаторных разнообъемных резонаторных камер. Применение разного сечения входных и выходных труб хорошо борются с высокими частотами. А в принципе, глушитель, как хороший музыкальный инструмент, настраивается исключительно под конкретную марку двигателя. Тогда и эффективность шумоподавления гораздо выше, и меньше падения мощности.

Причины поломок системы рециркуляции

Блок EGR устанавливается на автомобили в течение длительного времени. В специализированных центрах давно имеется перечень основных поломок системы рециркуляции. Основные дефекты – заклинивание клапана, поломка датчика положения, обрыв цепи актуатора, утечка или подсос выхлопных газов. Каждая неисправность имеет несколько возможных причин возникновения.

Выход из строя EGR по причине заклинивания клапана

Образование большого количества сажи сопровождает практически любой процесс горения. Для бензиновых и дизельных моторов загрязняющие вещества оседают в клапане. Соответственно подвижность элемента нарушается. Со временем клапан заклинивает, работа системы в штатном режиме становится невозможной.

Заклинивание клапана возможно в закрытом и открытом положении. В первом случае сажа не поступает в силовой агрегат. Соответственно дорогостоящий ДВС ремонт владельцу не грозит. В противном случае ресурс силового агрегата существенно сокращается, если вовремя не заблокировать EGR. В некоторых случаях в сервисных центрах программно закрывают клапан системы рециркуляции, хотя такой способ и не считается хорошим.

При постоянно открытом положении клапана остатки от процессов горения напрямую попадают в цилиндры силового агрегата. Такое положение является наиболее опасным для двигателя. В штатном положении на высоких оборотах и при большой нагрузке заслонка также закрыта. При этом каких-либо негативных изменений в работе других систем при отключенном клапане EGR не наблюдается.

На силовых агрегатах разных марок и моделей заклинивание клапанов является наиболее вероятной причиной выхода из строя EGR. Оборудование перестает функционировать в штатном режиме и негативно влияет на работу мотора. Основными факторами, влияющими на срок эксплуатации системы рециркуляции, являются:

• Использование масла низкого качества и такого же топлива, особенно если на транспортном средстве установлен дизельный силовой агрегат.
• Отсутствие своевременного технического обслуживания также сказывается на качестве работы системы. Если на авто установлен забитый сажей и смолами фильтр, масло давно не менялось, система быстро выйдет из строя. Если EGR имеет качественную, проверенную конструкцию и своевременно обслуживается, его хватает на 150-180 тысяч километров пробега.
• Еще одной причиной сбоев в работе EGR является дефект силового агрегата. Любая поломка, при которой увеличивается количество выхлопных газов и их состав, неизбежно влияет на срок эксплуатации системы рециркуляции.

Причиной увеличенного износа EGR становятся загрязненный воздухофильтр, недостаточная подача воздуха в камеру сгорания, протечки форсунки или неисправные поршневые кольца. Некоторые владельцы транспортных средств принимают решение устранить поломки EGR, при этом дефекты на силовом агрегате остаются. В таких ситуациях система рециркуляции в скором времени снова начнет сбоить.

Саморазрушение клапана считается еще одной болезнью EGR. Ввиду определенных конструктивных особенностей и специфики работы система рециркуляции может выйти из строя в самый неожиданный момент. При росте температуры в камере сгорания одновременно увеличивается объем оксидов азота и снижается количество твердых частиц сажи. При направлении выхлопных газов на рециркуляцию, снижается количество выбросов оксида азота, но и возрастает объем сажи. В определенный момент сажа забивает фильтрующий элемент и приводит к выходу из строя EGR.

Для разработчиков поиск оптимального баланса между двумя составляющими выхлопных газов является извечной проблемой. Инженерам требуется одновременно выполнить требования экологов и продлить срок эксплуатации силового агрегата. Очень часто интенсивная работа системы рециркуляции приводит к выходу оборудования из строя. Поэтому отключение клапана является одним из лучших вариантов.

К другим дефектам системы рециркуляции относятся разрывы цепи актуатора и выход из строя датчика положения клапана. Заданное и фактическое положение рабочего элемента не совпадают. До начала ремонта потребуется диагностика системы на профессиональном оборудовании. Еще одной поломкой считается проникновение внутрь воздуха. В таких ситуациях система проверяется на герметичность.

Методики устранения дефектов, указанных выше, сильно отличаются. Характер ремонта зависит от типа поломки, марки и модели силового агрегата. Для определения причины ошибки на EGR необходимо провести диагностику на современном стенде. Устранить поломку можно несколькими путями разной степени эффективности.

Нормы шума и ответственность за их превышение

Ответственность за громкий выхлоп глушителя предусмотрена по статье 8.23 КоАП. Водитель привлекается за эксплуатацию машины с превышением уровня шумов по Техническому регламенту Таможенного Союза 018/2011 «О безопасности колёсных транспортных средств» пункта 9.9.

Таблица: зависимость предельно допустимого уровня звука от категории транспортного средства

Категория транспортного средства	Уровень звука (в децибелах)
M1, N1, L	96
M2, N2	98
M3, N3	100

Категория M1, N1 и L — это легковые автомобили, имеющие не более 8 мест для сиденья, грузовые автомобили с разрешённой максимальной массой не более 3,5 т., мотоциклы/мопеды/квадроциклы. Категория M2 и N2 — это автомобили с более чем 8 местами для сиденья (кроме водителя), но максимальная масса которых не превышает 5 тонн, и грузовые автомобили с разрешённой максимальной массой от 3,5 до 12 тонн соответственно. Категория M3 и N3 — это полноценные автобусы и грузовые автомобили с разрешённой максимальной массой более 12 тонн (фуры, большинство самосвалов).

По 12.5.1 КоАП водитель (или собственник) привлекается за внесение изменений в конструкцию автомобиля без разрешения надзорного органа — ГИБДД.

Итак, штраф за глушитель-прямоток может составлять либо предупреждение плюс штраф в размере 500 рублей, либо два штрафа по 500 рублей (двух предупреждений на практике вынесено быть не может).

Изготовление прямоточного глушителя и его дальнейшее усовершенствование под силу большинству автолюбителей. Несмотря на ограничения при эксплуатации подобных устройств в нашем социуме, желающих изготовить своими руками и установить на автомобиль прямоточный глушитель становится больше и больше. Благодаря подробным инструкциям с фотографиями и видеоматериалами изготовить прямоток будет намного легче.

Сложно представить себе спортивный или тюнинговый городской автомобиль без прямоточного глушителя. Благородный рокот мотора радует чуткий слух владельца, приводит в трепет девушек, вызывает зависть и восхищение приятелей. Впрочем, это не всегда нравится соседям, да и ГИБДД предпочитает тихий прямоток. Вот тут и встает перед водителем вопрос: что сделать, чтобы приглушить его, какие методы используют для того, чтобы выхлоп стал тише.

Чем опасна неисправность выхлопной системы?

Если вы почувствовали, что с выхлопной системой вашего автомобиля что-то не так, то очень важно, как можно скорее обратиться в авторемонтную мастерскую. Почему? Потому что этот дефект таит собой проблему гораздо больше, чем просто раздражение при езде

Это опасность для вас и ваших пассажиров

В этой статье вы узнаете, как определить неисправность выхлопной системы, почему это опасно, и как это может повлиять на производительность вашего автомобиля

Это опасность для вас и ваших пассажиров. В этой статье вы узнаете, как определить неисправность выхлопной системы, почему это опасно, и как это может повлиять на производительность вашего автомобиля.

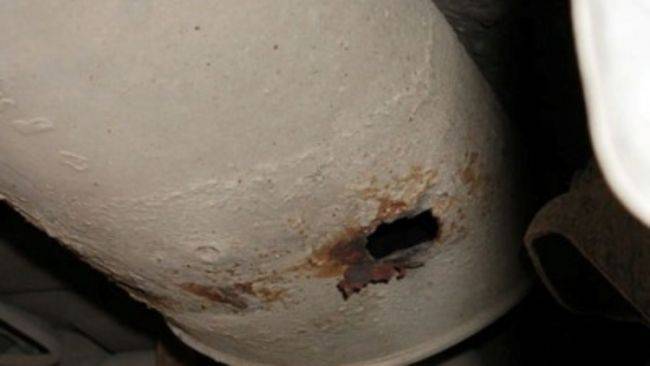

Самый простой способ узнать, не сломана ли ваша выхлопная труба (или система) — прислушаться. Выхлопные трубы — это то, что регулирует звук вашего автомобиля наряду со многими другими вещами. Если вы слышите странный шум, идущий из задней части машины, значит, что-то не так. Возможно, образовалась просто небольшая трещина, но бывает, что весь блок развалился, а водитель этого не заметил.

Если вы предполагаете, что ваша выхлопная труба имеет незначительную утечку, но не можете определить, где именно — есть быстрый способ проверить. Закройте ладонью выхлопную трубу во время работы двигателя на несколько секунд. Убедитесь, что ваша рука полностью закрывает конец трубы, и прислушайтесь. Если двигатель стал звучать как-то по-другому, то это означает, что у вас нет утечки выхлопных газов. Однако, если у вас есть утечка, это вызовет выброс струи выхлопных газов. Проводите данный тест только в течение нескольких секунд, поскольку перекрытие выхлопной системы может привести к повреждению вашего двигателя. Еще один характерный признак неисправности — если вы слышите скрежет позади своей машины. Это означает, что труба висит ниже, чем должна быть или опорная система, удерживающая ее, сломана. Есть вероятность повреждения трубы.

Почему утечка выхлопных газов опасна? Потому что эта неисправность обеспечивает прямой путь угарному газу в пассажирский салон через вентиляционное отверстие в нижней части лобового стекла. Наверняка вы знаете об угарном газе, так что вы должны знать, что впускать этот газ добровольно в кабину вашего автомобиля — не очень хорошая идея. Даже незначительная утечка может вызвать головокружение, головную боль, удушье и тошноту менее чем за два часа. Длительное воздействие может фактически убить вас.

Наряду с опасностью для вас и ваших пассажиров, это также может повлиять на производительность вашего автомобиля. Если выхлопная система нарушена, то и производительность двигателя испортится. Это может отрицательно повлиять на мощность и даже повысить расход топлива. Выпускной коллектор расположен над головками цилиндров и собирает выхлопные газы из каждой, через выпускные клапаны. Он толкает их через одну трубу к каталитическому нейтрализатору, а также сжигает любое излишнее топливо, которое не сгорело в двигателе. Утечка в выпускном коллекторе может сжечь выпускные клапаны, что ставит под угрозу их уплотнения над цилиндрами и влияет на производительность поршней, и, следовательно, двигателя. Если коллектор треснул или имеет пробоину, обратное давление в выхлопной системе будет неправильным, что снижает мощность двигателя.

Если вы видите, что из выхлопной трубы капает жидкость, не паникуйте. Это нормальная и безвредная конденсация водяного пара. Вызвано это тем, что выхлопная система становится горячей, а затем охлаждается, что заставляет влагу собираться или конденсироваться в глушителе и трубах.

Вывод. Старайтесь прислушиваться к вашему автомобилю и чаще проводите визуальную диагностику перед поездкой

Если вам кажется, что ваш выхлоп может быть сломан, важно сразу же обратиться к специалистам. Помните, что игнорирование таких проблем может иметь фатальный исход

C дипломатической поддержкой

Премьера Škoda Octavia нового поколения

C дипломатической поддержкой. Премьера Škoda Octavia нового поколения

Смотреть все фото новости >>

Теория прямоточной выхлопной системы

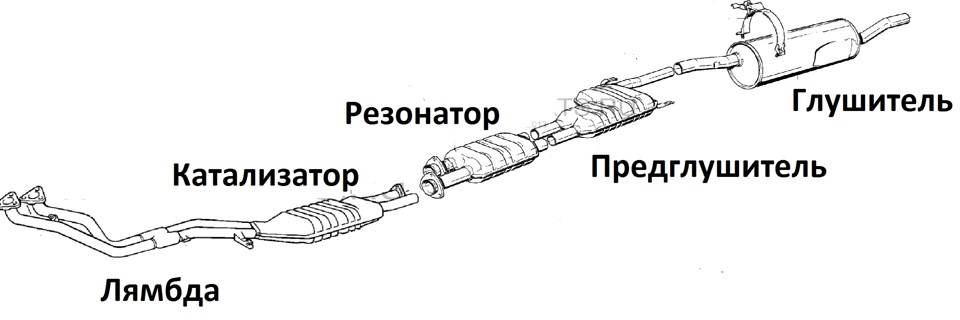

Классическая система глушения выхлопных газов состоит из выпускного коллектора с катализатором, резонатора и глушителя. Выхлопная система рассчитана на эффективное высвобождение отработанных газов в атмосферу

Немаловажно, чтобы выхлоп был максимально тихим, а также соответствовал экологическим нормам

Конструкция стандартной выхлопной системы создает некоторое сопротивление газов против выталкивания их в атмосферу, а значит, двигатель затрачивает энергию на их высвобождение. Именно этот момент является ключевым при установке прямоточной выхлопной системы – минимизировать сопротивление угарных газов при выхлопе.

Из чего состоит прямоточная выхлопная система

Выпускной коллектор

Геометрия выпускного коллектора играет немаловажную роль в эффективности выхлопа. Большинство стандартных коллекторов, в силу конструктивных особенностей, имеют разную длину каждой трубы, а значит, с каждого цилиндра скорость отработанных газов и его поток будет отличаться друг от друга.

Прямоточные выпускные коллектора основаны на выравнивании магистрали, отчего и название – «равнодлинный коллектор». Конструкция может быть по типу «4-2-1» или «4-1», что означает количество труб, переходящих к главной магистральной трубе.

В зависимости от предпочтений, катализатор может устанавливаться после коллектора, либо удаляться, вместо него будет обычная труба. Для стабилизации температуры под капотом на коллектор наматывается термолента

Резонатор

Установлен за выпускным коллектором. Выхлопная магистраль проходит через резонатор. Если резонатор расположен максимально близко к двигателю, крутящий момент будет достигаться раньше, если дальше – двигатель будет более «верховым».

Помимо прямого назначения – снижать уровень шума, резонатор играет немаловажную роль в сглаживании пульсации выхлопных газов, снижая их сопротивление. Разница между обычным и тюнинговым резонатором в том, что у второго отсутствуют камеры, изменяющие геометрию движения газов, за счет чего достигается максимально низкое сопротивление

Прямоточный глушитель

Конечный глушитель также определяет эффективность выхлопной системы. В стандартном глушителе имеются множество перегородок, через которые газы разбиваются. Это создает сильное сопротивление в виду того, что необходимо много времени на высвобождение газов.

В прямоточном глушителе отсутствуют перегородки – проходит одна перфорированная труба. В качестве звукопоглотителя применяется стеклоткань или минеральная вата. Таким образом, глушитель прямоток не создает сопротивления, а наоборот способствует скорейшему освобождению СО2.

Прибавка к мощности

Опытным путем проверено, что установка полноценной прямоточной системы на разных автомобилях дает разный эффект. Средняя цифра по прибавке мощности – 7%.

Максимальная эффективность достигается только при комплексных работах, включающих в себя доработку впускной и топливной системы.

Немаловажно рассчитать диаметр выхлопной магистрали, так как недостаточной диаметр создаст большее сопротивление, да и большой приведет к такому же эффекту, в силу того, что газы будут копиться в магистрали, и после высвобождаться

Плюсы и минусы прямоточного глушителя

Среди преимуществ можно выделить такие:

• прибавка в мощности,
• изменение звука выхлопа,
• увеличение срока службы двигателя,
• уменьшение расхода топлива при верных расчетах.

Но и без минусов не обошлось.

• повышенный шум, на уменьшение которого требуется комплекс манипуляций с шумоизоляцией,
• риск получить штраф за превышение допустимого уровня шума,
• неверные расчеты могут привести к обратному эффекту.

Прямоточная система, при правильных расчетах, способна раскрыть потенциал двигателя. Только одной установкой системы невозможно добиться серьезной прибавки в мощности, поэтому данную операцию рекомендуется выполнять в комплексе с тюнингом двигателя.

Материал глушителей

Прежде, чем решиться создать свой шедевр прямотока на мотоцикл, можно ознакомиться с имеющимися в продаже уже готовыми глушителями. На рынке представлены модели из различных материалов:

1. Титановые – одни из лучших. Лёгкие, красивые и почти не нагреваются.
2. Алюминиевые – пожалуй, самые легковесные, но при работе сильно раскаляются.
3. Карбоновые – красивые, лёгкие и не греются, но совсем хрупкие.
4. Стальные – надёжные и крепкие, но очень тяжёлые и горячие.

Конечно же, и цена на них отличается. Найти подходящий можно, учитывая размеры мотоцикла, а можно подобрать тот глушитель, который рекомендован производителем. Установка готового прямотока на мотоцикл займёт гораздо меньше времени. Но если всё-таки хочется сделать его самостоятельно, то стоит запастись терпением.
