Из чего «состоят» выхлопные газы автомобиля?

Влияние двигателей на окружающую среду: проблемы и эффективные решения

Производство и использование двигателей имеют значительное влияние на окружающую среду. Одной из ключевых проблем, с которыми сталкивается современное общество, является загрязнение воздуха выхлопными газами. Это может привести к различным проблемам, включая изменение климата и ухудшение качества жизни людей.

Другая проблема связана с выбросами продуктов сгорания двигателей в воду и почву. Это может привести к загрязнению водных ресурсов и порче почвенного покрова, что негативно влияет на экосистемы и сельское хозяйство.

Однако были разработаны эффективные решения для уменьшения влияния двигателей на окружающую среду. Одно из таких решений — это переход на использование альтернативных источников энергии, таких как электричество или водород. Это позволяет сократить выбросы вредных веществ и уменьшить зависимость от нефтепродуктов.

Также развиваются технологии, которые позволяют улучшить эффективность двигателей и уменьшить расход топлива. Это включает в себя разработку более эффективных двигателей внутреннего сгорания, использование гибридных систем и автоматизацию управления двигателями.

Регулирование и соблюдение экологических стандартов также являются важной составляющей в решении проблемы влияния двигателей на окружающую среду. Введение строгих норм и ограничений на выбросы и качество топлива помогает снизить негативное воздействие двигателей на окружающую среду

В целом, чтобы справиться с проблемой влияния двигателей на окружающую среду, необходимо принять комплексный подход, включающий использование альтернативных источников энергии, улучшение технологий и соблюдение экологических стандартов. Только таким образом можно достичь значительного улучшения состояния окружающей среды и обеспечить будущее поколениям.

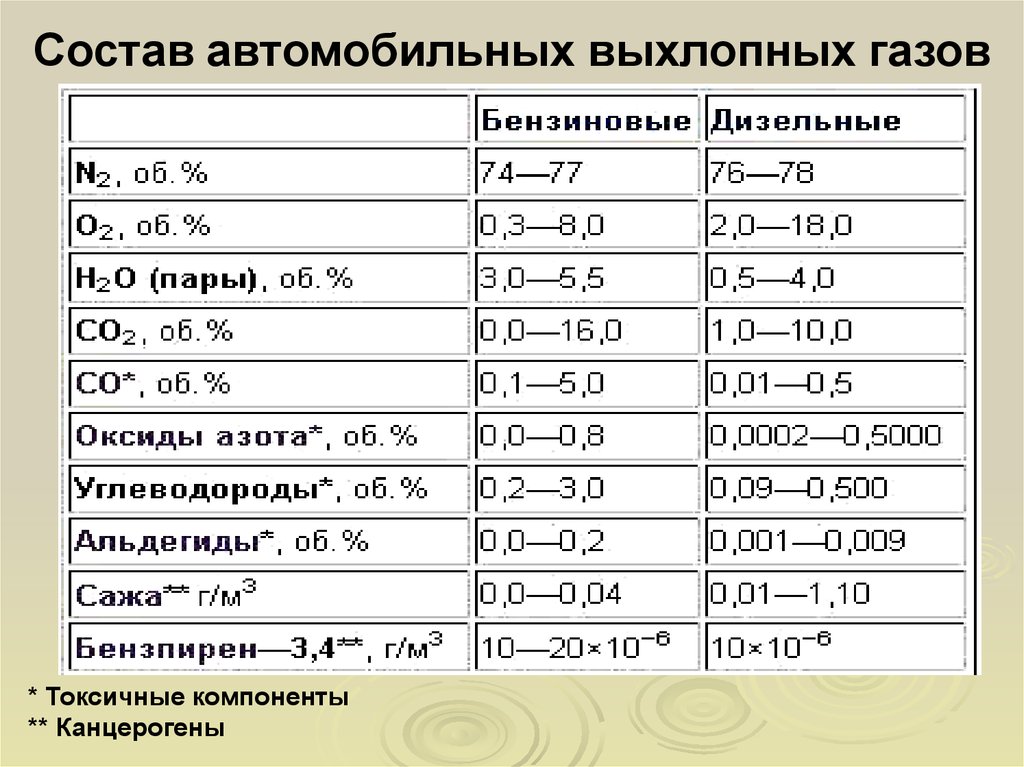

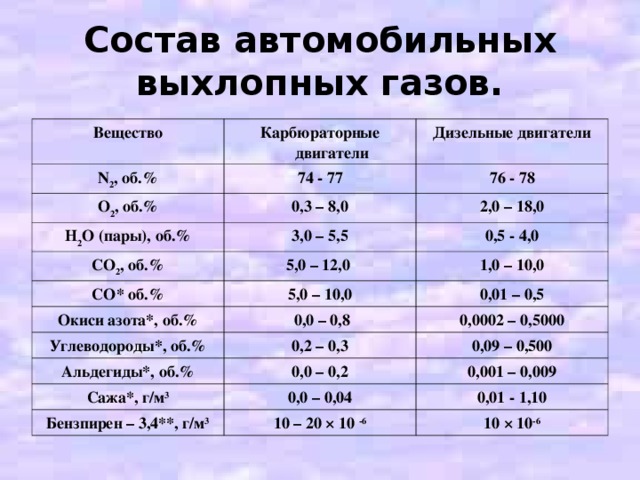

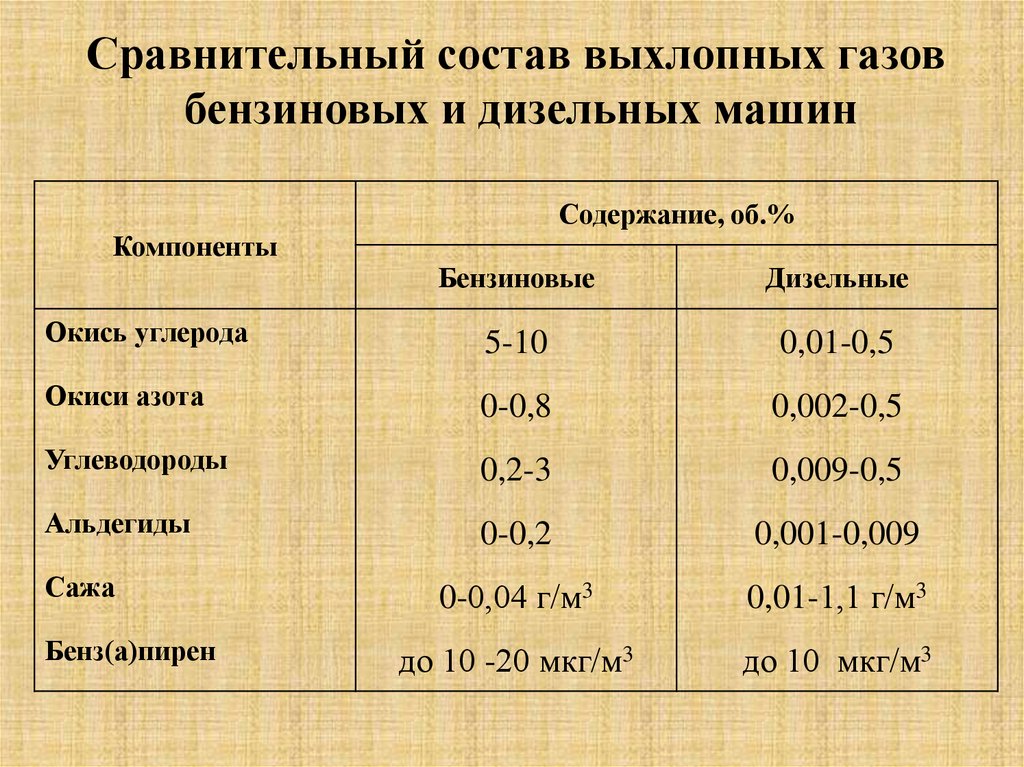

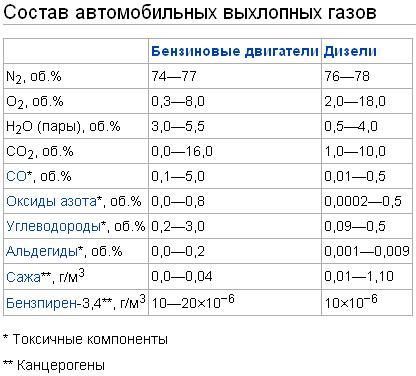

Из чего состоят выхлопные газы

Выхлопные газы автомобилей образуются в процессе работы двигателя, а также при неполном или полном сгорании используемого топлива. Всего в них обнаруживается свыше двухсот различных компонентов: одни существуют всего несколько минут, другие же разлагаются годами и витают в воздухе долгое время.

Классификация

Все выхлопы по свойствам, составным компонентам и степени воздействия на экологию и человеческий организм разделятся на несколько групп:

1. Первая группа объединяет все вещества, не обладающие токсичными свойствами. Сюда входят водяные пары, а также естественные и неотъемлемые компоненты атмосферного воздуха, неизбежно проникающие в автомобильные двигатели. К данной категории относятся и выбросы CO2 – углекислого газа, который также является нетоксичным, но снижает концентрацию кислорода в воздухе.
2. Вторая группа составляющих автомобильных выхлопных отработавших газов включает оксид углерода, то есть угарный газ. Он является продуктом неполного сгорания топлива и обладает выраженными отравляющими и токсичными свойствами. Это вещество, попадая в человеческий организм при вдыхании, проникает в кровь и вступает в реакцию с гемоглобином. В результате сильно снижается концентрация кислорода, наступает гипоксия, а в тяжёлых случаях и летальный исход.
3. Третья группа охватывает оксиды азота, которые имеют буроватый оттенок, неприятный едкий запах. Такие вещества опасны для человека, так как могут раздражать слизистые и поражать оболочки внутренних органов, особенно лёгких.
4. Четвёртая группа компонентов выхлопных газов самая многочисленная и включает углеводороды, которые появляются из-за неполного сгорания используемого топлива в автомобильных двигателях. И именно такие вещества образуют голубоватый или светлый белый дым.
5. Пятая группа компонентов выхлопов представлена альдегидами. Наивысшие концентрации данных веществ наблюдаются при минимальных нагрузках или при так называемом холостом ходе, когда температурный режим сгорания в двигателе отличается невысокими показателями.
6. Шестая группа составляющих выхлопных автомобильных газов – это различные дисперсные частицы, включая сажу. Они считаются продуктами износа деталей двигателя, а также могут включать частички масел, аэрозоли, нагар. Сама по себе сажа не является опасной, но она может оседать в дыхательных путях и ухудшать видимость при выхлопах.
7. Седьмая группа веществ, входящих в состав выхлопных газов – это различные сернистые соединения, образующиеся при сгорании в двигателях видов топлива, содержащих серу (к ним относится, прежде всего, дизельное). Такие компоненты имеют резкий характерный запах, и они способны оказывать раздражающее воздействие на слизистые оболочки, а также нарушать обменные процессы и окислительные реакции.
8. Восьмая группа – это разные свинцовые соединения. Они появляются при эксплуатации карбюраторных двигателей при условии применения этилированного бензина с присадками, способствующими повышению октанового числа.

Рекомендация «За рулем»

Есть три варианта решения проблемы с вышедшим из строя нейтрализатором — от хорошего и дорогого до простого и дешевого.

Материалы по теме Мифические и реальные проблемы двигателя Hyundai и Kia

1. Самое правильное — заменить вышедший из строя катколлектор новым. Но цена вопроса, как правило, негуманна. На Рио или Солярис новый катколлектор стоит около 50 000 рублей.
2. На наше счастье, ряд фирм выпускает ремонтные каталитические блоки. Вид — как у пламегасителя, только внутри цилиндра — полноценная керамическая основа с напылением драгметаллов. А еще, на радость запуганным автовладельцам, основа бывает не керамической, а металлической. Вот эта точно не разрушится, превратившись в пыль. Устанавливаются такие блоки вместо штатного нейтрализатора либо внутрь его корпуса, в зависимости от модели автомобиля. Сама деталь обойдется в 6000–9000 рублей. С металлической основой — самые дорогие. Работа по установке — еще 1500–2000 рублей.
3. У владельцев некоторых моделей есть еще один вариант решения проблемы. К примеру, почти у всех корейских машин помимо основного каталитического нейтрализатора в выпускном коллекторе предусмотрен дополнительный — под днищем. Он значительно уступает в эффективности основному нейтрализатору и не сможет восполнить его потерю. Зато на его место (под днищем машины) можно установить дешевенький, но полноценный каталитический нейтрализатор, например, от ВАЗ-2107 с впрысковым мотором. Обойдется он чуть дороже трех тысяч рублей. Для небогатых автовладельцев это спасение. Только имейте в виду, что темп прогрева нейтрализатора под днищем будет уже не тот. И чтобы второй кислородный датчик не врал, потребуется перепрошивка блока управления двигателем.

Как выбрать пламегаситель для замены катализатора?

Если замена — дело решённое, то надо выбрать подходящий пламегаситель с учётом его характеристик и срока эксплуатации.

Ориентировочно они работают 3 – 5 лет, а конкретные цифры определяют конструктивные особенности устройств.

Коллекторные модели могут протянуть до 6, а магистральные модификации до 10 лет.

Меньший срок службы первого типа обусловлен его месторасположением. Находится он в непосредственной близости от камеры сгорания, поэтому горячие потоки с ним постоянно соприкасаются, сокращая время работы.

Магистральные модели размещены таким образом, что доходящие к ним газы уже частично остывают, меньше изнашивая изделие.

Коллекторные пламегасители страдают от нарушения конструктивной целостности сварных швов и приёмных труб. Однако здесь всё зависит от используемых материалов, если корпус сделать нержавеющим, обваренным аргоном, то система протянет не один десяток лет.

Стандартные стальные агрегаты, покрытые алюминием, сваренные обыкновенными электродами держаться не столь долго. Обусловлено это низкой прочностью сварного шва, нарушение которого приводит к разрушению внутренней перегородки.

Результат выражается в неправильной работе и появлении посторонних шумов.

Как правильно заменить катализатор на пламегаситель?

Необходимо учитывать ряд особенностей, без которых невозможно обеспечить правильную работу транспортного средства:

• встраивание лямбда-зонда для контроля над количеством сожжённого топлива и качеством смеси, находящейся в выхлопной системе. Когда он установлен в коллектор непосредственно перед нейтрализатором, то при установке пламегасителя вместо катализатора сложностей не возникнет;
• установка контроллеров, выполняющих функцию обманок, изменяющих сигналы детекторов кислорода;
• монтаж миниатюрной копии нейтрализатора, очищающей смесь и посылающей соответствующие сигналы на датчики.

Требуется использовать надёжные прокладки, хомуты, подвесы и прочие крепежи, обеспечивающие долговечность работы устройства.

Трубы запрещено сильно затягивать, как и допускать перекошенного расположения деталей относительно друг друга. Запрещено допускать избыточное натяжение резиновых прокладок. Систему надо запечатать наглухо, воспользовавшись герметиком, закупоривающим все места соединений.

Внимание! Нельзя при монтаже допускать попадания этого вещества в систему, так как это приведёт к поломке, выражающейся в забивании керамических сот

Ремонт стартеров и генераторов авто своими руками. — здесь больше полезной информации.

Выводы

Установить пламегаситель вместо катализатора можно в целях экономии, но в ущерб экологии. Придётся внести ряд конструктивных изменений в выхлопную систему и обмануть кислородные датчики, чтобы избежать ошибок при запуске двигателя, возникающих из-за повышения токсичности выхлопов.

Побочным эффектом служит снижение износоустойчивости глушителя, постоянно подвергающегося избыточным термическим нагрузкам. Отдавать предпочтение следует моделям, изготовленным из надёжных, долговечных материалов, надёжно сваренных с формированием прочного шва.

Окончательное принятие решения зависит от задач, которые перед собой ставит автовладелец.

Если нужно сократить траты на бензин, не хочется отдавать много денег за новый катализатор, то лучше установить пламегаситель.

Однако на такой машине не заедешь в ЕС, так как снижается экологическая безопасность. Замена в целом целесообразна, особенно с учётом низкого качества топлива, преждевременно приводящего к поломке  нейтрализаторов.

Остаётся только найти хороший сервис, где смогут профессионально провести все операции и дать гарантию на выполненные работы.

Как происходит замена?

Первый вопрос, возникающий у автолюбителей, – зачем вообще устанавливать пламегаситель, если на место катализатора можно попросту врезать кусок железной трубы. Многие владельцы отечественных автомобилей так и поступают. Почему подобный подход неприемлем:

1. Благодаря особенностям конструкции нейтрализатор частично поглощает звук. Если его заменить трубой, то громкость выхлопа машины заметно возрастет.
2. На различных марках авто встречаются катализаторы магистрального и коллекторного типа. Если вместо первых можно ставить прямой участок с фланцами, то вторые нужно переделывать – разрезать бачок, варить трубу и так далее. Проще сходу вмонтировать туда готовую «шайбу» пламегасителя, имеющуюся в продаже.

Устройство катализатора

Зная, какие основные функции он выполняет, необходимо ознакомиться с его внешним видом и устройством. Без этого сложно будет понять причину его поломки или засорения. Зато, обладая информацией, можно исключить его из списка поломанных деталей в случае его работоспособного вида.

Каталитический нейтрализатор является химическим реактором с катализатором. Последний способствует развитию реакций трансформации одних субстанций в другие. Внешне нейтрализатор очень схож с резонатором и нередко ставится вместо него. Только резонатор служит для равномерного давления отработанных газов и стабилизации их потоков.

Устройство выхлопной трубы

Очень часто люди, не разобравшись полностью в ситуации, вместо вышедшего из строя катализатора ставят резонатор. И при приемлемом функционировании машины, остаются довольны своим результатом. Но нужно понимать, что резонатор не сделает всю работу за удаленный агрегат. И при проверке авто на экологичность выброса, его собственник, в лучшем случае, получит полезный совет. Можно получить и штраф.

Конструктивно каталитический нейтрализатор состоит из одного или пары каталитических блоков с сотами из керамики или рифленого металла. Выглядят они как валы с одной, двумя сотнями осевых артерий приблизительно миллиметровым размером. На них нанесена каталитическая ячеистая смесь из благородных металлов. Из-за того что палладий, платина и родий превышают стоимость золота, с поддержанных катализаторов их пытаются выщелачивать. Но если это делать ради одной детали, то на химические реактивы денежных средств уйдет больше, чем удастся извлечь прибыли из продажи металлов.

Устройство катализатора

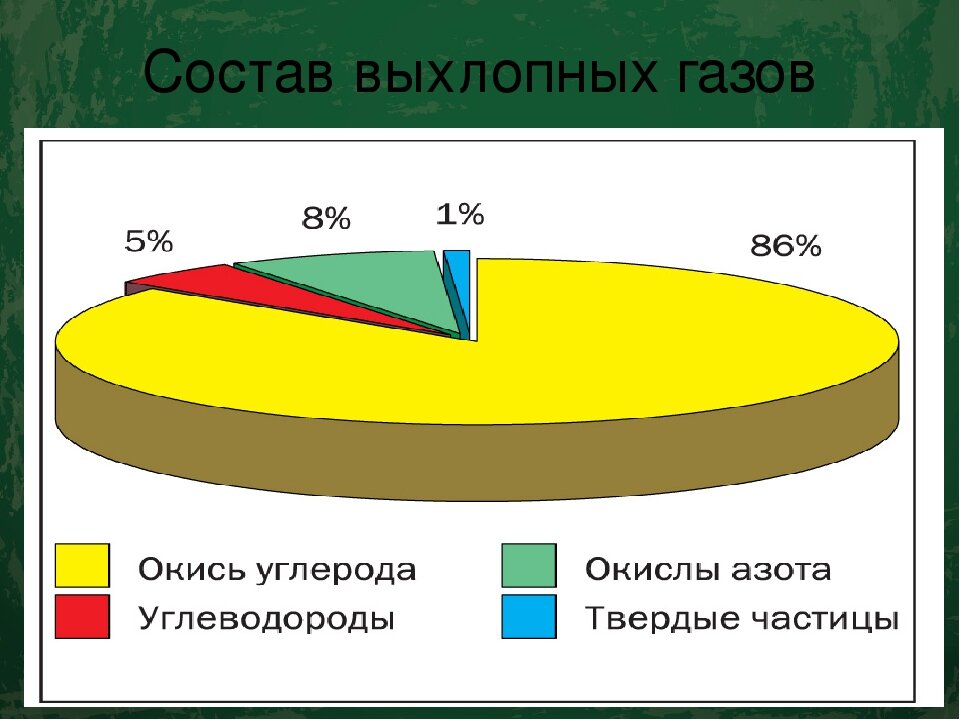

Выхлопные газы

Во время работы различные системы автомобиля (ДВС, топливная, вентиляционная, а также ходовая часть) выделяют вредные вещества в виде газа и мелкодисперсной пыли. Часть из них – неядовитые соединения, которые содержатся в обычном воздухе. Другая часть является ядовитыми, токсичными и канцерогенными веществами, которые не только негативно влияют на окружающую среду, но и разрушают здоровье человека.

Основные загрязнители:

1. СО (он же – оксид углерода, или угарный газ) не имеет цвета и запаха, однако приводит к патологии ЦНС, угнетению сердечно-сосудистой и дыхательной системы, и в концентрации 0,3% от объема воздуха приводит к летальному исходу. Возникает он в результате неполного сгорания топлива.
2. СН (углеводороды) – обширная группа соединений с общей структурой, которые возникают при неполном или недостаточно быстром сгорании топлива. К ним относятся парафин, олефин, альдегид, формальдегид, бензол, толуол, ксилол и прочие полициклические соединения. Эти мутагены и канцерогены разрушают органы дыхания и способствуют росту и развитию раковых клеток, в том числе рака крови – лейкемии.
3. NОх (окислы азота) – основная причина возникновения кислотных дождей, так как при соединении с водой образуются азотная и азотистая кислоты. Это один из серьезных канцерогенов, вызывающих раковые опухоли. Ядовитый газ разрушает органы дыхания и накапливается в крови. Образуется в момент сгорания топлива.
4. SОх (оксиды серы) аналогично предыдущему химическому элементу. При контакте с водой образуют серную и сернистую кислоты. В состоянии газа вызывает патологию органов зрения и дыхания.
5. Н2S (сероводород) — вызывает общее отравление организма, возникает при использовании низкокачественного топлива с высоким содержанием серы.
6. NH3 – аммиак – вызывает слепоту и ожоги верхних дыхательных путей.
7. Частицы сажи – продукт неполного сгорания топлива и масла. В основном, проблема возникновения канцерогена характерна для дизельных двигателей.
8. Мелкодисперсные частицы пыли углеводорода, серы, тяжелых металловменее опасны, так как способны отфильтровываться непосредственно организмом.
9. Дым синего или белого цвета – продукт испарения масла дизельных двигателей.
10. СО2 – углекислый газ – вызывает угнетение ЦНС, сердечно-сосудистой системы и органов дыхания, при содержании в атмосфере 6% от общего объема воздуха приводит к летальному исходу.
11. Прочие, незначительные, но не менее опасные составляющие выхлопных газов: метан, закись азота, фторуглеводород, гексафторид серы.

В современном законодательстве проблема экологии и нормы предельно допустимых выхлопных газов для автотранспортных средств регулируются техрегламентом Таможенного союза ТР ТС 018/2011 в поправке от 11.07.2016. Однако с 11 ноября 2018 и в него будут внесены поправки, ну а пока допускаются следующие предельные показатели: СО — 85 г/кВт•ч, НС — 5 г/кВт•ч, NO — 17 г/кВт•ч.

А к обязательным компонентам автомобилей относятся системы нейтрализации отработавших газов, в том числе сменные каталитические нейтрализаторы (за исключением систем нейтрализации на основе мочевины).

Углеводороды (CnHm этан, метан, этилен, бензол, пропан, ацетилен и др.)

Углеводороды органические соединения, молекулы которых построены только из атомов углерода и водорода, являются токсичными веществами. В выхлопных газах содержится более 200 различных CH, которые делятся на алифатические (с открытой или закрытой цепью) и содержащие бензольное или ароматическое кольцо. Ароматические углеводороды содержат в молекуле один или несколько циклов из 6 атомов углерода, соединенных между собой простыми или двойными связями (бензол, нафталин, антрацен и др.). Имеют приятный запах. Наличие CH в отработавших газах двигателей объясняется тем, что смесь в камере сгорания является неоднородной, поэтому у стенок, в переобогащенных зонах, происходит гашение пламени и обрыв цепных реакций Не полностью сгоревшие CH, выбрасываемые с выхлопными газами и представляющие собой смесь нескольких сотен химических соединений, имеют неприятный запах. CH являются причиной многих хронических заболеваний. Токсичны также и пары бензина, которые являются углеводородами. Допустимая среднесуточная концентрация паров бензина составляет 1,5 мг/м3. Содержание CH в выхлопных газах возрастает при дросселировании, при работе двигателя на режимах принудительного холостого хода (ПХХ, например, при торможении двигателем). При работе двигателя на указанных режимах ухудшается процесс смесеобразования (перемешивания топливовоздушного заряда), уменьшается скорость сгорания, ухудшается воспламенение и, как результат, — возникают его частые пропуски. Выделение CH вызывается неполным сгоранием вблизи холодных стенок, если до конца сгорания остаются места с сильным локальным недостатком воздуха, недостаточным распыливанием топлива, при неудовлетворительном завихрение воздушного заряда и низких температурах (например, режим холостого хода). Углеводороды образуются в переобогащенных зонах, где ограничен доступ кислорода, а также вблизи сравнительно холодных стенок камеры сгорания. Они играют активную роль в образовании биологически активных веществ, вызывающих раздражение глаз, горла, носа и их заболевание, и наносящих ущерб растительному и животному миру.

Углеводородные соединения оказывают наркотическое действие на центральную нервную систему, могут являться причиной хронических заболеваний, а некоторые ароматические CH обладают отравляющими свойствами. Углеводороды (олефины) и оксиды азота при определенных метеорологических условиях активно способствуют образованию смога.

Автомобильный катализатор: назначение, принцип действия, виды

Катализатор размещается в выхлопной системе и выполняет функцию отведения и предварительной очистки газов.

Внутри устройства токсины посредством химических реакций преобразуются в менее вредные вещества. Такая обработка приводит к минимизации загрязнения окружающей среды.

Активизация катализатора осуществляется в результате нагрева, поэтому при холодном запуске мотора он не функционирует. Действует он в тесном симбиозе с кислородными детекторами.

Благодаря им формируется оптимальное соотношение состав состоящей из бензина и воздуха смеси, которая в зависимости от этого становится обеднённой, обогащённой.

Детекторы, руководствуясь имеющимися показаниями, управляют катализатором, находящимся между глушителем и мотором.

Предусмотрено его закрытие специальным экраном, так как в результате сильного нагрева он сильно накаляется. Агрегат может находиться в нескольких состояниях:

1. Рабочее. Характеризуется нормальным состоянием автомобиля. Информирующая об ошибке лампочка не горит при запуске двигателя.

2. Наполовину рабочее. Периодически исчезает тяга, мотор на больших оборотах становится менее приемистым.

Авто хуже заводится при горячем запуске и возникает необходимость многократно гонять стартер.

Стрелка тахометра при нажатии на педаль газа не может преодолеть отметку 4, при этом увеличивается расход топлива.

3. Нерабочее. Именно в такой ситуации надо заменить катализатор, так как транспортное средство начинает глохнуть сразу после запуска мотора или вообще не заводится.

Внимание! Идентифицировать нерабочее состояние можно, приложив в трубе руку в момент пуска транспортного средства, проверив выход газов, если этого не происходит, то система не функционирует. Различают несколько видов нейтрализаторов:

Различают несколько видов нейтрализаторов:

• трёхсторонние;
• для обеднённых смесей топлива;
• двусторонние;
• для дизелей.

Двусторонние модели могут нейтрализовать несгоревший бензин, угарный газ. Трёхсторонние модификации дополнительно расщепляют азотную окись, выделяя из неё кислород. Дизельные аналоги препятствуют выбросу сажи.

Замена катализатора на пламегаситель: плюсы и минусы, что лучше, нужно ли менять

Катализатор (каталитический нейтрализатор) представляет собой систему фильтрации отработанных газов. Необходим для снижения вреда окружающей среде от выхлопных газов автомобиля.

При эксплуатации машины с использованием некачественного топлива, неполадках в работе двигателя и фильтрах катализатор быстро загрязняется, а иногда оплавляется. Неисправный компонент чистке и ремонту не подлежит – потребуется монтаж нового элемента. В этом случае замена катализатора на пламегаситель позволит избавиться от проблем с быстрым выходом устройства из строя.

Что такое пламегаситель и из чего его делают

Это металлическая труба с перфорацией (аналог резонатора) и дополнительными элементами для снижения температуры потока выхлопных газов, уменьшения уровня шума.

По конструкции элемент может быть:

• Пассивным. Вокруг перфорированной трубы установлены негорючие звукопоглощающие материалы.
• Активным. Снижение уровня шума достигается за счет применения диффузоров с меньшими диаметрами.
• Комбинированным. Используются как диффузоры, так и обивки из негорючих материалов.

Некоторые автолюбители самостоятельно изготавливают и устанавливают пламегасы вместо заводских нейтрализаторов. Однако, если исходить из отзывов реальных пользователей, следует купить готовый элемент. Заводской компонент без специального обслуживания может прослужить до 10 лет, а сделанный самостоятельно (при условии качественной сварки) – от 3 до 5 лет.

Катализатор или пламегаситель: что лучше?

Хороший пламегаситель не дожигает остатки топлива, попадающие вместе с отработавшими газами в выхлопную систему. Устройство предназначено только лишь для снижения температуры газов и уменьшения звука выхлопа.

Выгоды пламегасителя вместо катализатора таковы:

• Экономия на обслуживании автомобиля. Стоимость детали вместе с монтажом в разы меньше, чем цена заводского катализатора, а срок службы первого – выше.
• Повышение мощности двигателя. Из-за задержки выхлопа происходит падение мощности мотора до 5-7%. С пламегасителем такой значительной задержки потока нет.
• Возможность заправки дешевым топливом. Поскольку это не фильтрующий элемент, то проблем с его засором не возникает. Если вы не сильно переживаете по поводу состояния двигателя, то можно использовать более дешевый бензин.

Замена нейтрализатора пламегасителем: как выполняется

Поставить самостоятельно изготовленный пламегас в выхлопную трубу на штатное место катализатора не получится – чаще всего необходимы предварительная резка и сварка металла. С заводским компонентом для конкретной модели авто проблем не возникает. Обычно работы выполняются в следующем порядке:

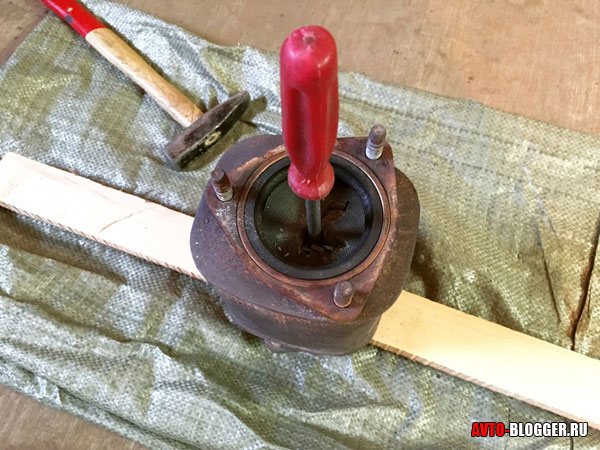

1. Снятие катализатора. Деталь магистрального или коллекторного типа демонтируется со смотровой ямы. Сначала составом WD-40 или аналогом обрабатываются места крепления, а после откручиваются болты. Устройство снимается из патрубков трубы глушителя.
2. Подготовка. Могут потребоваться резка и сварка металла для установки детали, если размеры точно не совпадают.
3. Установка во фланцы. Деталь устанавливается вместо катализатора, закрепляется болтами.

Теперь остается лишь обмануть лямбда-зонд, чтобы показания датчиков с глушителя не отличались.

Как обмануть лямбда-зонд

Катализатор — один из основных элементов системы выпуска автомобиля, поэтому его нельзя просто снять при выходе из строя. Удалить лямбда-зонд из системы тоже не представляется возможным – бортовой компьютер будет постоянно возвращать ошибку. Способ решения проблемы – перекодировка бортового компьютера автомобиля под стандарт Евро-2 так, чтобы он не реагировал на показания датчиков до и после установки.

К другим способам обмана ЭБУ относятся установка обманки между датчиком (металлической пластины) — монтаж устройства, эмулирующего нормальную работу зонда.

А стоит ли заменять: плюсы и минусы решения

Как уже говорилось выше, вопрос спорный. И он окружён огромным количеством самых противоречивых слухов и домыслов, циркулирующих в автолюбительской среде. Вот самые популярные из них:

• после установки пламегасителя срок службы глушителя значительно сокращается;
• машина становится более шумной;
• двигатель машины изнашивается намного быстрее;
• с установленным пламегасителем ездить в машине будет невозможно, так как водитель и пассажиры рискуют угореть прямо в кабине;
• машина с пламегасителем наносит больше вреда окружающей среде;

Всё это субъективные суждения отдельных людей. Справедливым является, пожалуй, только последний пункт: пламегаситель действительно не в состоянии очищать выхлопные газы так, как это делает катализатор. Вывод прост: для подавляющего большинства водителей в нашей стране решающим является вопрос цены. Если в автосервисе за новый катализатор вам предлагают отдать примерно треть стоимости вашей машины, то вопрос в пользу установки пламегасителя можно считать решённым. Дешевизна пламегасителя — это единственный, но очень серьёзный плюс, который способен перевесить все мифы, связанные с этим устройством.

Снижение автомобильного загрязнения

Существует несколько способов, с помощью которых владельцы автомобилей и грузовиков могут уменьшить воздействие загрязняющих веществ, содержащихся в автомобилях, на окружающую среду.

Старые и плохо обслуживаемые автомобили являются причиной большинства загрязнений от автомобилей, но электрические, гибридные и другие топливосберегающие автомобили оказывают меньшее воздействие.

Максимально экономьте топливо, удаляя все ненужные предметы, такие как багажники на крыше, и ездите с одной средней скоростью, а не разгоняйтесь и сильно тормозите. Держите автомобиль в хорошем техническом состоянии, регулярно настраивая и проверяя шины, и оставляйте его дома, когда сможете. По возможности пользуйтесь общественным транспортом.

Инструкция по изготовлению пламегасителя своими руками

Итак перейдём к процедуре изготовления , для этого нам потребуется две железные трубы, одна с диаметром равным диаметру выпускной трубы глушителя, вторая диаметром побольше и стальные сетки-ёршики для мытья посуды. На трубе равной трубе глушителя по всему кругу и длине вырезаем (газосваркой либо дрелью) отверстия диаметром 3мм. Затем вставляем эту трубу по центру в трубу большего диаметра о завариваем с одной стороны.

Затем растягиваем сетки-ёршики по кругу в виде кольца, надеваем на трубу меньшего диаметра и плотно проталкиваем металлической планкой пока она не упрётся в закрытый конец трубы большего диаметра. Эту процедуру продолжаем до тех пор пока последняя сетка-ёршик не дойдёт до свободного конца трубы большего диаметра. На заполнение пустого пространства у меня ушло 26 сеток-ёршиков.

После этого загибаем заранее подрезанные болгаркой концы трубы большего диаметра и обвариваем их по кругу. Эта процедура помогает избежать лишних звонких шумов пламегасителя во время работы двигателя. Для красоты можно покрасить его серебристой краской-аэрозолью.  Теперь со спокойной душой вырезаем катализатор и ввариваем на его место изготовленный  пламегаситель.

P.S. Пламегаситель вместо катализатора можно устанавливать на автомобили с Евро нормой 2. На автомобилях с Евро нормой выше 2-х предусмотрен кислородный датчик лямбда зонд после катализатора и удаление его может привести к ошибке блока управления двигателем, что в свою очередь увеличит расход топлива и ухудшит динамику автомобиля.

Как вариант можно изготовить пламегаситель своими руками на ВАЗ

Берём старый резонатор, ему 2 года 45т.км., для корпуса пламегасителяа понадобился старый глушитель. Глушитель режем на металл.

Наружная обшивка глушителя сток 2 слоя металла-снаружи 0,6 мм; изнутри-0,8 мм., кстати неплохо сохранился, небольшая коррозия между этими двумя слоями металла. Далее смотрим внимательно фото, всё понятно.

Наружный диаметр срезанной трубы 80мм, толщина 1,5 мм, пойдёт для корпуса пламегасителя.

Оставшийся кусок используем для торцевых стенок, далее ввиду нежелания резки трубы резонатора пополам из-за дальнейшей сложности стыковки сделано так: сварен корпус пламегасителя, разрезан вдоль:

Одеваем половинки, обвариваем, далее снаружи вторым слоем навариваем рубашку толщиной 0,8 мм на фланцы торцевых стенок с зазором между рубашками примерно 5мм, фланцы на предыдущих фото видно, результат:

На торцевые стенки- тоже по доп слою металла 0,8 мм

далее на корпус пламегасителя шумо-звуко-теплоизолятор — накладка с фланцами с асбестовой тканью внутри

Варим накладку со стороны днища авто

Аналогично со стороны днища накладка с асбестом для резонатора, варим:

Кстати вонь приличная когда с асбеста парафины выходят…от нагрева. Теперь чистим зачистным диском и ёршиком по металлу

Обезжириваем и красим термокраской (иначе по сварке быстро будет корродировать, все швы сварные продрать хорошо ершом) термокраска заявлена до 538 градусов Цельсия, посмотрим…Кстати одного баллона хватило на окраску в три слоя, остался один лишний баллон…

Теперь через недельку где-то установлю, сейчас времени не будет, в планах снятие старого(нового) резонатора, снятие с днища термоэкранов очистка и покрытие в 2 слоя вибро-мастикой барьер, сборка на место, и кстати-усиленные подушки подвески резонатора (вес-то прибавился), надеюсь металлический звук уйдёт, либо его станет гораздо меньше, влюбом случае к оценке изменений буду подходить осторожно и максимально обьективно, а то сам как то накололся с SAAB…Родной-то глушительне прямоток, а эти саабные- для турбо-моторов, турбина сама звук гасит прилично и задача там-как можно легче вывести выхлоп. Кстати между стенкой родного резонатора и наружной трубой 1,5мм толщиной ёршики из нержавейки для посуды пихать побоялся, вдруг перетираться од вибраций и давления начнут и посыпятся в выхлоп а то и в движок, пишите комменты, обсудим. Да, чуть не забыл-у сток глушака торцевые стенки и выхлопной наконечник-нержавейка, загадочная русская душа, если-бы 2 наружные обшивки были из нержавейки был-бы не убиваемый глушак т.к

внутри всё практически новое

Да, чуть не забыл-у сток глушака торцевые стенки и выхлопной наконечник-нержавейка, загадочная русская душа, если-бы 2 наружные обшивки были из нержавейки был-бы не убиваемый глушак т.к. внутри всё практически новое.

Можно ли выбить катализатор и не ставить пламегаситель?

Собственно тема давно раскрыта – КОНЕЧНО, МОЖНО. Однако как обычно существуют несколько минусов, с которыми вы столкнетесь.

• Повышение звука выхлопа. Нет, не думайте, что ваш двигатель будет реветь как спортивный болид, катализатор (как собственно и пламегаситель) глушит всего от 5 до 7% звуковой волны. То есть шуметь будет, но не сильно. Однако если вы придирчивый водитель, то будет реально надоедать.
• Снижение ресурса всего глушителя в целом. Почему? Да все просто – католический нейтрализатор (так же и пламегаситель) задерживают горячие газы, остужая их. Дальше газы проходят намного холоднее, то есть металл всего оставшегося глушителя «не пригорает». Если вы не хотите ставить ни тот, ни другой элемент. То это значит, что вы просто переводите горячие газы дальше по «трубе». То есть вполне вероятно, что резонаторы, места соединения глушителя, будут «гореть» намного быстрее.

Собственно уже по этим причинам стоит поставить пламегаситель, если вы выбиваете свой фильтр, его придумали не просто так.
