Снятие замков дверей Fiat Albea
4 винта крепления динамика и один винт накладки ручки.
Вытаскиваем динамик, отсоединяем провода.
накладку слева тянем на себя и чуть вверх, в это же время справа также — чуть на себя и прокручиваем вверх и она стягивается по ручке.

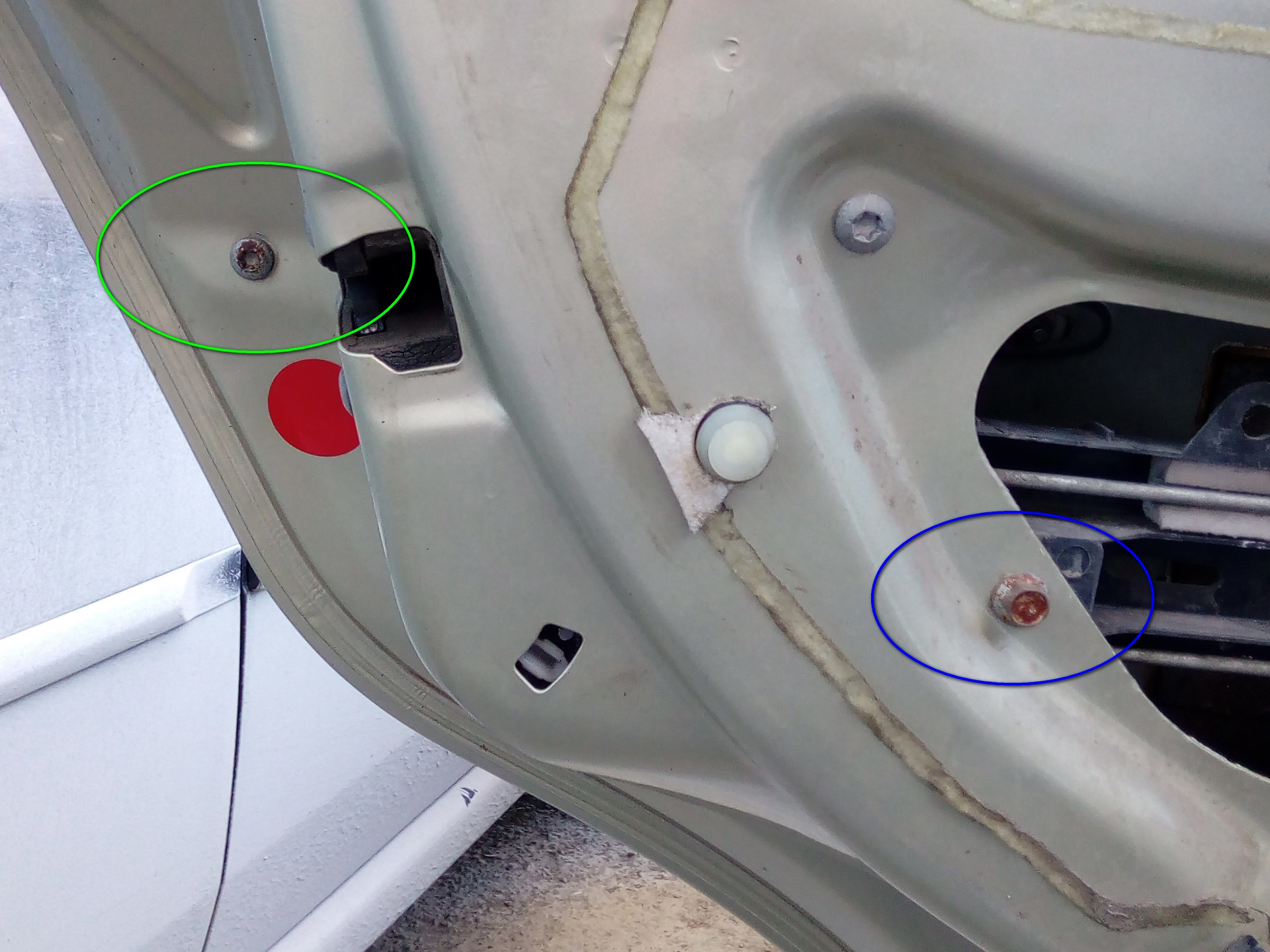

далее выкручиваем болты крепления ручки. Который ближе на фото под большим углом, который дальше на фото — угол маленький (острее).
теперь самое интересное (почему-то для многих) — снятие ручки стеклоподъемника. Натягиваем конец ручки на себя, в образовавшуюся щель в месте соединения вставляем шлицевую отвертку (или две) по краям, как на фото, чтобы отвертки уперлись в усики ОМЕГАобразной удерживающей скобы и аккуратно надавливаем сверху-вниз и следим с противоположной стороны когда она появиться (иначе может резко выстрелить и отскочить в неизвестном направлении — по опыту, благо нашел.
снимаем ручку. Стрелкой обозначен паз, в которой фиксируется скоба
скоба на своем месте в нормальном состоянии (когда ручка одета на шток). Выступающими усиками она держит всю ручку.
з крепежа поломаны, меняем. (кстати, обивку двери снимал раз 5 и всего-то три крепежа обломал).
Обивка двери снимается просто. Поддеваем пальцами снизу и аккуратно тянем на себя, преодалевая сопротивление крепежей в пистонах (крепежи могут поломаться, поэтому хорошо бы иметь в запасе несколько). Далее достаем 3, отмеченные стрелками, пистоны и делаем надрез уплотнителя (синяя линия — больше не надо для снятия замка).
отгибаем уголок по надрезу, вынимаем тягу внутренней ручки из крепления.
1 — тяга наружней ручки, её отсоединяем — тянем на себя, ухватив за место в районе стрелочки; 2 — тяга внутренней ручки; 3 — колодка электропривода замка — тянем на себя за корпус колодки (не за провода) и снимаем; 4 — личинка замка.
плоскогубцами вытягиваем язычек, удерживающий выключатель замка (под углом к горизонтали, как на фото стрелкой)
Обращаем внимание на усики личинки — при установе на место один сверху запирающего штока, второй снизу (как в кружке)
27 ‡ œ š ‡ † ƒ ÿ
Šëþ÷ в замке зажиганиЯ может на-
ходитьсЯ в четырех различных поло-жениЯх
STOP: двигатель выключен, ключ
можно вынуть, руль заблокирован.
екоторые потребители электроэнер-
гии (например, магнитола, централь-ный замок и т. п.) могут работать.
MAR: зажигание включено. Œîãóò
работать все потребители электро-энергии.
AVV: запуск двигателЯ.
PARK: двигатель выключен,
включены стоЯночные огни, ключможно вынуть, руль заблокирован.—тобы повернуть ключ в положениеPARK, нажмите кнопку .
‚ случае нарушениЯ цело-
стности замка зажиганиЯ(например, вследствие по-
пытки угона), прежде чем продол-жать эксплуатацию автомобилЯ, об-ратитесь в ‘еть сервисного обслу-живаниЯ ”
’ длЯ проверки рабо-
тоспособности замка.
‚ыходЯ из автомобилЯ,
никогда не оставлЯйте ключв замке зажиганиЯ во избе-
жание включениЯ отдельных уст-ройств и систем. е забудьте приве-сти в действие стоЯночный тормоз,поднЯв ручку на несколько щелчков,чтобы гарантировать неподвиж-ность автомобилЯ; включите первуюпередачу, поверните руль так, чтобыавтомобиль не мог двигатьсЯ по прЯ-мой. …сли автомобиль стоит на спус-ке, включите заднюю передачу. …слиавтомобиль стоит на дороге с силь-ным уклоном, рекомендуетсЯ подло-жить под колеса клиньЯ или камни.
Šàòåãîðè÷åñêè запрещает-
сЯ извлекать ключ из замказажиганиЯ, когда автомо-
биль находитсЯ в движении. ослепервого же поворота рулЯ он авто-матически заблокируетсЯ. ’о же са-мое может произойти, если автомо-биль двигаетсЯ на буксире.
Точки подключения автосигнализации на Fiat Fiorino 2010
Замок зажигания;+12 – красный/зеленыйзажигание – оранжевый
Центральный замок:фиолетовый/красный с двери водителя (открыть – минус, закрыть – разрыв на 1кОм)При отпирании открывается только перед. Для отпирания багажного отделения подключить дополнительный канал «двойной импульс отпирания» на фиолетовый/оранжевый на кнопке.
Концевики:водительский – белый/фиолетовый с двери водителяпассажирский – белый/красный на BSI, слева внизу черный разъёмсдвижная дверь – белый/зеленый в водительском пороге; он же есть на BSI в нижнем правом зеленом разъёмезадняя дверь – серый/белый в водительском пороге; он же есть на BSI в нижнем правом зеленом разъёмеВсе концевики через 2 диода.
Повороты:Задние – синий/черыйн и синий/белый на зеленом разъёмеПередние+повторители – синий/черный и синий/белый (4 провода) на черном разъёме.На всякий случай также через 2 диода все делал.
Схема Fiat Albea предохранители.
В салоне автомобиля в левом торце панели и в подкапотном пространстве около аккумуляторной батареи располагаются монтажные блоки, в которых расположены предохранители и реле. Схема расположения предохранителей в блоках нанесена на внутреннюю часть крышек. Для получения доступа к предохранителям и реле в салон автомобиля необходимо вывернуть два винта крепления, а в подкапотном пространстве достаточно поддеть крышку отвёрткой. Ниже приведены описания защищаемых цепей и виды монтажных блоков. Схема Fiat Albea питание.
Питание электрооборудования осуществляется от аккумуляторной батареи, а при работе двигателя от генератора, который в свою очередь осуществляет подзаряд батареи. Для пуска двигателя применяется редукторный стартер.
Контроль за состоянием работы узлов двигателя осуществляется при помощи электронной комбинации приборов. Ниже приведена схема подключения приборов.
На ремонте у нас находится автомобиль FIAT Albea (Фиат Альбеа), на котором необходимо произвести замену лампочек ближнего света. Покажем как сделать этот простой ремонт своими руками, быстро и правильно.
Открываем капот, отсоединяем минусовую клемму с АКБ. Делать это не обязательно, но бережёного как говорится бог бережёт. Отводим в стороны две фиксирующие металлические скобы на фаре:
После этого можно легко руками снять крышку фары. Отсоединяем колодку проводов от вывода лампочки ближнего света:
Отжимаем 2 кончика пружинного фиксатора:
Извлекаем лампу ближнего света из отражателя блок фары:
Предварительно был куплен комплект новых лампочек ближнего света Филипс с цоколем H7. Извлекаем старую лампу и вставляем на её место новую. При этом будьте внимательны, пальцами рук нельзя касаться колбы лампы, галогенная лампочка очень сильно нагревается и жировые пятна от рук могут значительно снизить срок её службы. Работу рекомендуется выполнять в чистых перчатках. Если же всё таки дотронулись, то ничего страшного, просто протрите это место спиртовой салфеткой.
Сборку проводим в обратной последовательности. На другой стороне замена происходит аналогичным образом.
Πfiat code
‚ комплект поставки автомобилЯ
Р два ключа , если не предусмот-
рена система дистанционного управ-лениЯ;
B, если предусмотрена
система дистанционного управлениЯзамками дверей.
Р обычный ключ. н слу-
Р зажиганиЯ;Р дверей;Р двери багажника;Р пробки горловины топливного ба-
ка (если предусмотрено);
Р отключениЯ подушки безопасно-
сти со стороны пассажира.
‚ со встроенным пультом ди-
станционного управлениЯ использует-сЯ длЯ тех же целей, что и ключ ,длЯ автомобилей, укомплектованныхсистемой дистанционного управлениЯзамками дверей.
„лЯ обеспечениЯ большей защи-
щенности ‚ашего автомобилЯ от уго-на он оборудован электронной систе-мой блокировки двигателЯ (FiatCODE). ‘истема включаетсЯ автома-тически, когда ‚ы вынимаете ключ иззамка зажиганиЯ. ‚ каждый ключвстроено электронное устройство,которое формирует кодированныйрадиочастотный сигнал; при попыткезапустить двигатель сигнал передает-сЯ с помощью антенны, встроенной взамок зажиганиЯ. ‘игнал служит «па-ролем», по которому электронныйблок управлениЯ распознает ключ итолько после этого дает разрешениена запуск двигателЯ.

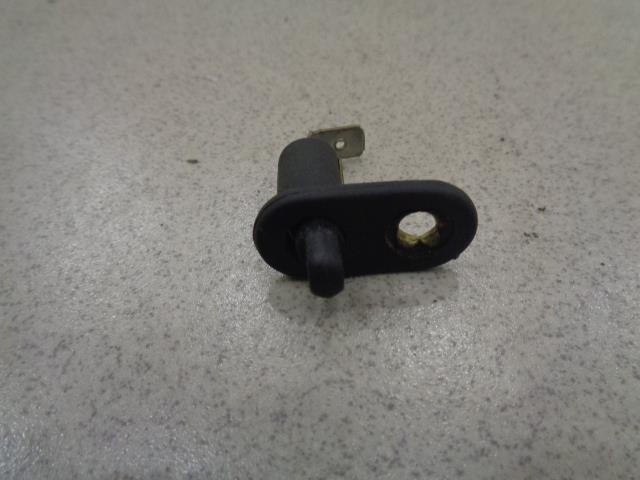

Почему важно заменить исправный концевик?
Замена исправного концевика имеет несколько важных причин:
Безопасность: Концевик двери играет ключевую роль в системе безопасности автомобиля. Он предупреждает водителя о неправильном положении двери, что может привести к возникновению опасных ситуаций на дороге, особенно на высокой скорости. Замена исправного концевика поможет избежать возможных аварий и повысит безопасность пассажиров.
Повышение комфорта: Если концевик двери исправен, он позволяет правильно определить состояние двери – открыта или закрыта
Это важно для комфорта водителя и пассажиров, так как устраняются нежелательные звуки и вибрации, связанные с дверью, при движении автомобиля.
Предотвращение несанкционированного доступа: Работающий концевик двери можно использовать как дополнительную меру безопасности от кражи или несанкционированного доступа к автомобилю. Это позволяет владельцу автомобиля оставаться спокойным и защищать свое имущество.
Замена исправного концевика двери – это простая процедура, которая может сэкономить ваше время и деньги в долгосрочной перспективе. Неотложная замена концевика, если он неисправен, может помочь избежать серьезных поломок и более дорогих ремонтных работ в будущем.
Точки подключения автосигнализации на Fiat Croma 1991 года
+12 Вольт в коробке предохранителей к кабелю, идущему от батареи
повороты светло -голубой с чёрным и светло-голубой провод в 10-ти контактном черном разъеме в коробке предохранителей
блокировка двигателя МОДЕЛЬ 2000 TURBO:Разрезать белый провод N85 от контакта N15 тахометрического реле, расположенного под капотом с водительской стороны.МОДЕЛЬ 2000 CHT:Разрезать зелёный провод от контакта 86 (+15) реле топливного насоса, расположенного под капотом с водительской стороны
концевик дверей Подсоединиться к зелёному с белым проводу от родной пассажирской кнопки
концевик багажника Подсоединиться к светло-голубому с белым проводу в 4-х контактном черном разъеме за коробкой предохранителей
центральный замок Отрицательное управлениеЗакрывание — светло-синий,открывание — белый.Эти провода можно найти около блока управления центральным замком под бардачком со стороны пассажира
стеклоподъёмники Реверс, остающийся на массеПодъем левого окна: разрезать красный провод (плюс при закрывании) и красный с чёрным 4-х контактном черном разъеме за коробкой предохранителейПодъем правого окна: разрезать серый с чёрным провод (плюс при закрывании) и серый в блоке управления стеклоподъемниками, который находится за бардачком со стороны пассажира.Для автоматизации подъема задних окон используйте еще один блок управления, обеспечив раздельное питание устройств.Подъем левого заднего окна: разрезать розовый провод (плюс при закрывании) и светло-голубой с белым провод. Подъем правого заднего окна: разрезать серый с жёлтым провод (плюс при закрывании) и белый с красным провода около родных кнопок управления на центральном тоннеле
Точки подключения сигнализации на Fiat Albea
Подключаем на жгуте замка зажигания:
+12v красный провод
Стартер фиолетовый провод
Зажигание ораньжевый провод
Зажигание 2 синий провод, рядом с ораньжевым
АСС синий провод
Подключаем на чёрном нижнем разъёме монтажного блока:
центральный замок закрыть бело/зелёный провод (-)
центральный замок открыть сине/белый провод (-)
Концевик двери водителя коричнево/зелёный провод (-)
Концевик двери пассажира серо/коричневый провод (-)
Концевик задней левой двери бело/фиолетовый провод (-)
Концевик задней правой двери сине/фиолетовый провод (-)
(Каждую дверь подключаем через 2 диода)
Поворотники розовый и розово/белый провода
пасаны, короче надо сдергивать весь пластик по бокам, пока боковины серые не снимешь, полка не вылезит). Всем удачи!
Как проверить большой предохранитель (квадратный) с числом 40 по середине? У меня ford galaxy не работает подогрев лобового стекла
Ну а как рулевые ощущения устойчивость на такой скорости?конечно в спорте хотелось бы посмотреть ну и так понятно двигло внорме)
Мне приятель сказал с лампой в бардачке на ALBEA пока все в ажуре! А почему два разных предохранителя: на 10А на левой и 20А на правой?
заметил что кондей стал хуже греть заехал проверили давление оно в норме фрион в порядке оказалось что при включении кондиционера вентилятор охлаждения не включается на малой скорости в чём дело не пойму так как реле вроде целое я их местами менял все реле рабочии, в чём может быть дело?
На Пежо 407 также аварийка включается автоматически, если срабатывает АБС. Думаю, так на большинстве машин после 2005 года. За видео спасибо! Много интересного
Желательно в деталях пояснил бы по лампе в бардачке
Ребят, делаем взаимоподписку по техническим каналам. Помогаем друг другу раскрутить канал. Подпишись и я подпишусь в ответ.
Класс Михаил.!Теперь вам. думаю нужно делать видео о запчастях и механизмах и принципах механизма.И запустить рубрику.’Михаил автомеханик’. Успехов.
У моего другана на fiat с лампой в бардачке пока без проблем… При всем уважении к ведущему, но это экземпляр труп просто. Гнилой, грязный ушатаный ублюдок это, а не Гранд Чероки. Ну как такое можно было показывать? Есть Джип Форум и там есть прекрасные, чистые в салоне, ухоженные пятилитровые экземпляры. Смотря на этого ушатана, я вспоминаю своего Хрюнделя Laredo 5.2 литра в отличном состоянии. Вот его нужно было снимать.
Как проверить большой предохранитель (квадратный) с числом 40 по середине? У меня ford galaxy не работает подогрев лобового стекла
Катаюсь на шарике доволен и расходом и стоимостью з и в цене особо не падают,следующий авто будет шаран в рестайле.
Все права защищены. При перепечатке материала, активная ссылка обязательна. Чем официалы, лучше сам! Обратная связь
Всем доброго дня,Возникла проблема при установке TOMAHAWK Z5.Все встало хорошо,автозапуск работает,двигатель видит и тд.
Ну хоть с эти повезло.
Это как? Я бы понял «через диодЫ» — обычно собирается схема ИЛИ четырьмя диодами с концевиков дверей (реже восемью — еще 4 шт устанавливаются в разрыв штатных проводов). Что за тип концевиков на этом Фиате? при открывании двери — провода концевиков «садятся» на «массу»? И куда вы подключали резистор? Обычно его (их, если ставят 4 шт) соединяют одним концом с проводом концевика двери, вторые вместе и на +12В.
А вот это плохо. Когда сине-черный в воздухе (как и сине-красный) — сигнализация должна быть уверена, что ДВЕРИ ЗАКРЫТЫ. Попробуйте соединить его (сине-черный) через резистор 1кОм с +12 вольтами. Если не поможет — вход ВЫВЕДЕН ИЗ СТРОЯ. По переписке не починим. Надо искать кого-то поблизости, кто умеет работать головой и способен держать в руках паяльник + имеет опыт ремонта радиоаппаратуры.
Возможно это один из P-N-переходов (диод или часть транзистора), стоящих на входе схемы. Что показывает вольтметр, если его подключить на сине-черный провод, оставленный «в воздухе»? PS Не самоый лучший бренд в плане надежности был выбран Вами.
дверь водителя (-) — коричневый/зелёный дверь пассажира (-) — серый/коричневый дверь задняя левая (-) — белый/фиолетовый дверь задняя правая (-) — синий/фиолетовый Все двери ч/з 2 диода).Без задержки. Возможно пытались сами установить (дефект в блоке). схема во вложении старая от Мега-Ф(по аналогу), так подключать не пробовал ,да и по ней видно, перепостановки не будет если свет в салоне загорается при откр. Ц.З
-
Дат 2 старлайн что значит
-
Падение эквилибристки на открытии салона мерседес
-
Не работает спидометр тлк 105
-
Подходит ли моторчик стеклоподъемника с задней двери на переднюю киа спектра
- Сигнальная лампа неисправности системы нейтрализации отработавших газов опель астра
Albea_22-107_rus.pdf, Š œ‘’‚ ‘ ‚’ œ ‹…œ
то руководство рекомендуем читать, удобно усевшись
за рулем ‚ашей новенькой ”иат льбеа. ’ак ‚ы сможетесразу же найти и потрогать все то, о чем прочтете.
‚ы ближе познакомитесь с ”иат льбеа, с органами упра-
влениЯ и со всеми устройствами, которыми оборудован ав-томобиль. когда, наконец, заведете двигатель и выедетена дорогу, ‚ас ожидает еще много приЯтных сюрпризов.
… ‚… ’ ‹Ÿ– Ÿ . . . . . . . . . . . . . . . . . .109
ABS (антиблокировочнаЯ система тормозов) . . . . . . . .128
олее подробнаЯ информациЯ приведена в » лфавитном указателе».
‘ ‘’…Œ FIAT CODE . . . . . . . . . . . . . . . . . . . . . . . . . .23
‡ ŒŠ Œ „‚… …‰ . . . . . . . . . . . . . . . . . . . . . . . . . . . .25
’Ÿ† ’…‹ …Œ …‰ . . . . . . . . . . . . . . . . . . . .41
FIAT ALBEA снятие обивки дверей.
Следующим этапом необходимо разобрать замок и вытащить личинку. Для этого необходимо повернуть замок рабочим ключом во второе положение. Но в данном случае сделать это штатным образом невозможно, поскольку ключ зажигания и не поворачивается. Как снять обивку дверей не сломав клипсы на Fiat ALBEA.
fiat linea Не открывается багажник.
Кстати говоря, замок зажигания, например в автомобиле Фиат Дукато, выполнен в металлическом корпусе. Хотя принцип действия, ключ и все остальное практически идентичное. FIAT LINEA НЕ ОТКРЫВАЕТСЯ БАГАЖНИК. ЛЕЧИМ ПРОБЛЕМУ.
Решаем проблему: не закрываются в мороз двери «Рено Дастер»
Техническое обслуживание автомобиля’,»,’rukovodstva-po-remontu/fiat/fiat-albea/texnicheskoe-obsluzhivanie-avtomobilya-2/’,»,»); cat1. Кондиционер с ручным управлением: рециркуляция’,»,’rukovodstva-po-remontu/fiat/fiat-albea/kondicioner-s-ruchnym-upravleniem-recirkulyaciya/’,»,»); cat1. Если установлена система ABS’,»,’rukovodstva-po-remontu/fiat/fiat-albea/esli-ustanovlena-sistema-abs/’,»,»); cat1. Одна из причин: замерзает грязь в дверном замке.

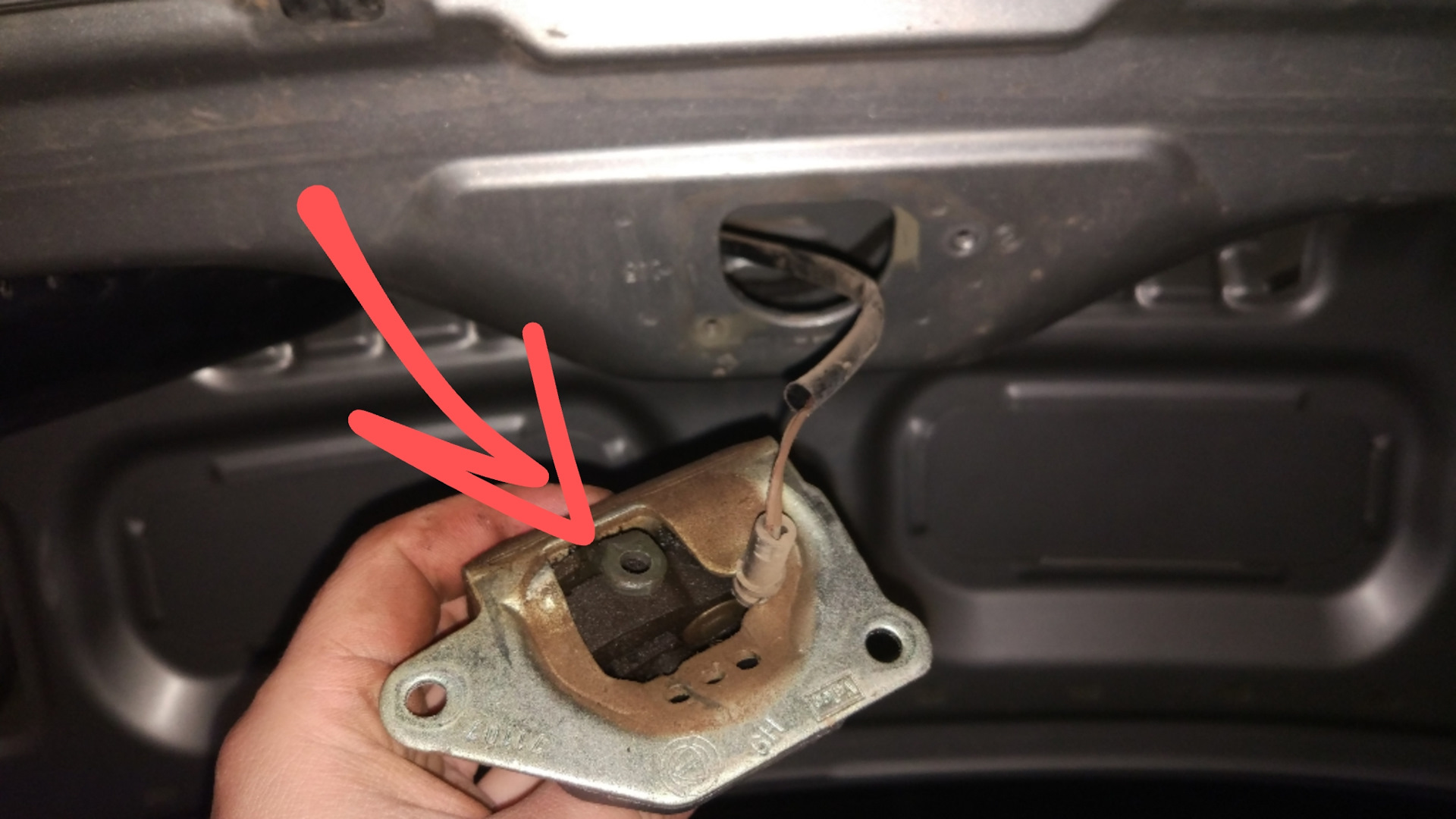

Как отремонтировать открытие багажника из салона
Как видно на ролике, что из за сложности устройства, заниматься ремонтом такого рода должны специалисты, тем более, что зачастую требуется одновременное изготовление нового ключа, так как изношен не только замок, но и ключ. Если не работает открытие багажника из салона на Sens-е посмотрите как я отремонтировал. Жду коментов. Ну.
Fiat Albea панель перед двери
Движение с открытой дверью багажника запрещено законом, поскольку при этом не виден номерной знак. Кроме того, выхлопные газы могут попасть в багажник.
Замена личинки замка зажигания
Категорически запрещается превышать допустимые нормы загрузки багажника (см. Следует всегда следить, чтобы груз в багажнике был должным образом закреплен; в противном случае при резком торможении он может сместиться вперед, что может быть небезопасно для пассажиров. В этом видео я рассказываю о том, как заменить личинку замка зажигания Матиз. Принимаем донат на развитие.
Ремонт задней ручки двери на Фиат Добло
Казалось бы вот он — родной ключ, а вот — автомобиль, но поехать никуда невозможно, заклинил замок зажигания. Вылитый в замок почти целый баллончик WD-40 ситуацию не изменил. Задняя дверь переодически не открывается, клинит и так далее, сегодня я покажу вам все изнутри.
Стартер или выжимной подшипник, думаю, гадаю.
По теме
Как снять троса кпп фиат альбеа
Техническое обслуживание’,»,’category/rukovodstva-po-remontu/fiat-doblo/01-texnicheskoe-obsluzhivanie’,»,»); cat1. Дизельный двигатель 1,9 D’,»,’category/rukovodstva-po-remontu/fiat-doblo/02-dizelnyj-dvigatel-1-9-d’,»,»); cat1. Двигатель 1,9.
Варианты неисправностей центрального замка
Если устройство отказывается реагировать на команды, отправляющиеся с брелка, надо искать проблему в работе механизма.
Замок частично не работает
К таким проблемам относится ситуация, когда устройство не закрывает, но открывает двери. Дверные замки были закрыты механически, путем нажатия на кнопки в салоне авто, но после этого они нормально разблокируются. Такая проблема свидетельствует о неполадках, проявляющихся в электронной составляющей устройства.
Замок не срабатывает с брелка
Автовладельцы часто сталкиваются с проблемой, когда устройство не реагирует на команды с пульта. Здесь вариантов причин может быть несколько. Либо это поломка самого коммуникатора, что может быть связано с разрядом источника питания, или неполадки в работе управляющего прибора.
Замок не срабатывает с ключа
Если пульт управления не функционирует, то можно воспользоваться ключом для открытия либо закрытия дверей. Но бывает такое, что установка ключа в дверной замок не дает результатов. Вероятнее всего, это механическая проблема самого замочного изделия. Можно попробовать открыть другую дверь, если на ней установлен замок.
Канал Adios показал процесс диагностики центральной блокирующей системы дверей.
Замена выключателя замка передней двери
Вам потребуются круглогубцы. 1. Поднимите стекло, снимите обивку и влагозащитную пленку передней двери (см. «Снятие и установка обивки передней двери»). 2. Захватите круглогубцами отбортовку фиксирующей скобы выключателя замка и снимите скобу. 3. Поверните выключатель на четверть оборота и извлеките из отверстия в наружной панели двери. 4. Установите выключатель и все снятые детали в порядке, обратном снятию. Перед установкой смажьте личинку выключателя силиконовой смазкой.
Land Cruiser — самая важная модель после Тойота Королла во всем мире. За свою 50-летнюю историю она завоевала огромную репутацию благодаря надежности и прочности. Это оставило Toyota с проблемой при представлении этой модели. Автомобиль должен был по-прежнему привлекать покупателей, которые зависят от его прочности, без отчуждения водителей на других рынках, которые все больше привыкли к внедорожникам
Сохранение каркаса лестницы и отдельной конструкции кузова подчеркивает потребность Toyota в прочности и надежности, но они также уделяют большое внимание стилю и интерьеру. Разработанный впервые в Европе, довольно умный дизайн внутри и снаружи привлек клиентов клиентов, с которым способность Land Cruiser для бездорожья является вторым после стиля и пространства
Auris — это универсальное устройство, которое значительно улучшило Corolla. Он предлагает традиционную солидную конструкцию Toyota и, вероятно, обеспечит непревзойденную надежность. Однако, несмотря на свою практичность и удобство, он не делает гигантского скачка, необходимого, чтобы качественно конкурировать с лидерами класса. Тойота также могла бы быть немного более смелой со стилем.
Toyota RAV4, один из самых популярных внедорожников в одном из самых популярных классов автомобилей на сегодняшний день, получил новый улучшенный дизайн 2019 года, в котором были учтены некоторые недостатки компактного внедорожника — но не все.
