Как проверить диодный мост генератора с помощью мультиметра

Проверка диодного моста (выпрямительного блока) генератора автомобилей ВАЗ 2108, 2109, 21099 без снятия его с двигателя

Его неисправность (короткое замыкание, обрыв, «пробой») является причиной исчезновения или уменьшения выдаваемого им этого самого тока необходимого для зарядки аккумулятора и работы потребителей в бортовой сети автомобиля.

Признаки неисправности диодного моста

— Напряжение, выдаваемое генератором и измеряемое на выводах АКБ при работающем двигателе меньше 13.6 В.

— Контрольная лампа разряда АКБ в щитке приборов на панели не гаснет после пуска двигателя. Стрелка вольтметра находится в красной зоне или на ее границе.

— Контрольная лампа разряда АКБ не загорается при повороте ключа в замке зажигания и не горит при работающем двигателе. Все остальные приборы и лампы функционируют нормально. Стрелка вольтметра находится либо в красной зоне, либо на ее границе.

Следует отметить, что часто аналогичные признаки возникают при неисправности регулятора напряжения генератора. Поэтому перед проведением проверки стоит убедиться в его исправности.

Что нужно знать перед проверкой?

В диодном мосту три положительных диода, три отрицательных и три дополнительных. Диод должен пропускать электрический ток только в одном направлении и никак в другом (от этого мы будем отталкиваться при проведении проверки диодного моста). Неисправный диод (вентиль) либо вообще не пропускает ток – обрыв, либо пропускает в обеих направлениях – диод «пробит».

Необходимые для проверки инструменты

— Мультиметр (тестер, автотестер…) с режимом омметра

— Если нет мультиметра, контрольная лампа 1-5 Вт 12 В и пара длинных изолированных проводов

Предварительно отсоединяем все провода от генератора и регулятора напряжения.

1. Вначале проверяем весь диодный мост на наличие короткого замыкания.

Вариант первый (мультиметром)

Прижимаем положительный вывод мультиметра в режиме омметра к выводу 30 генератора, а отрицательный вывод к его корпусу. При исправном диодном мосту сопротивление стремится к бесконечности.

Вариант второй (контрольной лампой)

Подаем плюс по проводу, через контрольную лампу, на вывод 30 генератора, а минус на его корпус. Если лампа загорелась, диодный мост неисправен, если нет, то все в порядке.

Следует отметить, что аналогичные симптомы бывают при замыкании обмотки статора на массу.

2. Проверка положительных диодов на «пробой».

Вариант первый (мультиметром)

Положительный щуп мультиметра в режиме омметра прижимаем к выводу 30 генератора. Отрицательный к одному из болтов крепления диодного моста. Если диоды исправны, сопротивление стремится к бесконечности.

Вариант второй (контрольной лампой)

Подаем плюс от АКБ через контрольную лампу на вывод 30 генератора. Минус с АКБ пускаем на один из болтов крепления диодного моста. Если лампа загорелась, «пробит» один или несколько положительных диодов.

3. Проверка отрицательных диодов.

Вариант первый (мультиметром).

Соединяем положительный щуп мультиметра с одним из болтов крепления диодного моста. Отрицательный прижимаем к корпусу генератора. Сопротивление стремится к бесконечности – диодный мост исправен.

Вариант второй (контрольной лампой).

Соединяем плюс АКБ через контрольную лампу с одним из болтов крепления диодного моста. Минус от АКБ подаем на корпус генератора. Лампочка загорелась – отрицательные диоды неисправны, нет – все в порядке.

4. Проверка дополнительных диодов.

Прижимаем положительный щуп мультиметра в режиме омметра к выводу 61 генератора. Отрицательный прижимаем к одному из болтов крепления диодного моста. Сопротивление стремится к бесконечности – дополнительные диоды исправны.

Соединяем плюс АКБ через контрольную лампу с выводом 61 генератора. Минус от АКБ подаем к одному из болтов крепления диодного моста. Лампочка загорелась – дополнительные диоды неисправны, нет – все в порядке.

Примечания и дополнения

— Более подробная проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 проводится на специальном стенде и при помощи осоциллографа.

— Если есть необходимость более конкретно выяснить причину неисправности диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099, то необходимо снять генератор с двигателя, разобрать его и проверить каждый из диодов. См. статью на сайте: «Проверка диодного моста генератора автомобилей ВАЗ 2108, 2109, 21099 (на снятом с двигателя генераторе)».

Разбираемся по какой причине горит диодный мост в автомобильном генераторе

Основной узел в электрической системе любого транспортного средства – генератор. Без этого узла исправный автомобиль даже на новой полностью заряженной аккумуляторной батарее долго ехать не будет. Следовательно, данный агрегат должен всё время быть в работоспособном состоянии, то есть полностью исправным.

При этом первичную диагностику машины можно провести, не вставая с кресла водителя. Однако ремонт или детальная проверка требуют демонтажа источника постоянного тока с дальнейшей его разборкой, чтобы открыть доступ к диодам. Но перед этим автомобилист должен знать основные способы проверки диодного моста.

Как проверить генератор мультиметром

Диодный мост генератора можно проверить мультиметром, но также можно также воспользоваться стендом, которым проверяли регулятор.

Но перед этим, прежде всего, не снимая выпрямительный мост с генератора, подсоедините красный провод тестера к клемме 30 генератора, а чёрный провод — к корпусу. Режим работы тестера выставьте на прозвонку (иконка диода). Если его нет, то ставьте на 1−2 кОм. Мультиметр должен показывать бесконечность. Если показания другие, диодный мост неисправен.

Затем проверьте выпрямители тока на пробой. Положительный (красный) щуп оставьте на клемме 30, отрицательным коснитесь болтов крепления моста по очереди. Дисплей мультиметра во всех случаях должен выдавать бесконечность, любые другие означают пробой.

Далее положительный щуп подсоедините к болтам крепления моста, а отрицательный к корпусу генератора. В этом случае тестер также должен выдавать бесконечность.

Но на практике такой проверки чаще всего бывает недостаточно. В большинстве случаев требуется более детально прозвонить генератор.

Тщательная прозвонка

Для этого открутите крепёжные болты выпрямительного блока, отсоедините медные провода обмотки статора и снимите диодный мост с генератора. Теперь можно проверить индивидуально каждый полупроводник. Перед проверкой желательно промыть стабилизатор проточной водой, используя щётку средней жёсткости, а затем тщательно высушить. Для быстрой сушки вполне подойдёт фен для волос.

Один из щупов тестера закрепите на диодной пластине, второй подсоедините к центральному выводу каждого диода, закреплённого на этой пластине. Затем поменяйте щупы местами. В одном случае мультиметр должен показать бесконечность, в другом — номинальное сопротивление, равное примерно 570−590 Ом. Выпрямители считаются неисправными, если:

• В первом и втором замере (когда сменили полярность) показания мультиметра одинаковы;
• Сопротивление диодов больше или меньше номинальных значений.

Со второй пластиной диодного моста произведите те же действия. Если обнаружена неисправность одного или нескольких диодов, проще будет заменить выпрямительный блок целиком. Правда, попадаются умельцы, которые меняют вышедшие из строя диоды по отдельности, но такая работа требует определённого навыка и сноровки.

Проверка обмоток якоря и статора

При дальнейшей проверке требуется полностью разобрать генератор. В первую очередь визуально проверьте якорь. Кольца щёток не должны иметь почернений, сколов и износа беговых дорожек. Почернения и небольшой износ можно зачистить наждачной шкуркой-нулевкой. Кольца, имеющие глубокие канавки, нужно заменить или — если позволяет толщина колец — проточить на токарном станке.

Обмотка якоря не должна явно пахнуть гарью. Цвет обмотки должен быть однородным, не иметь повреждений и разрывов. Для проверки обмотки якоря на обрыв понадобится мультиметр. Выставьте режим работы на прозвонку или замер сопротивления и подсоедините щупы к щёточным кольцам. Сопротивление обмотки должно быть в пределах 3−5 Ом. Затем один щуп оставьте на кольце, другой соедините с корпусом. Дисплей мультиметра должен показать бесконечность.

Статор генератора диагностируется после извлечения из корпуса. В первую очередь проведите визуальный осмотр. Не должно быть видимых повреждений проволоки и её изоляции. Затем провод тестера соедините с корпусом статора. Вторым проводом коснитесь выводов по очереди. Их всего три. Тестер должен быть в режиме прозвонки. Если на дисплее бесконечность, то это говорит об исправности статора.

Дальнейшая проверка состоит в диагностике обмоток. Сопротивление всех трёх обмоток должно быть одинаковым.

Перед сборкой генератора нужно проверить и при необходимости заменить подшипники. При проворачивании они не должны подклинивать или издавать скрипящий звук. Это говорит о том, что они сильно изношены и вскоре они выйдут из строя. Поэтому их лучше сразу заменить.

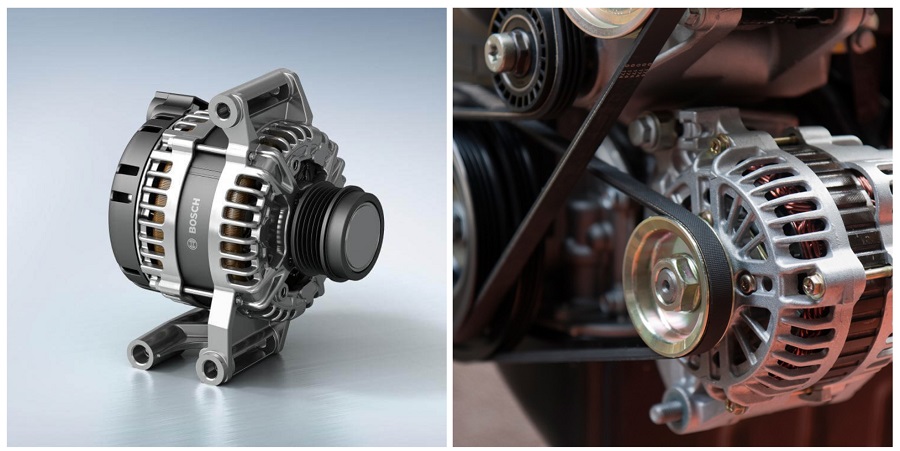

Автомобильный генератор является главным источником энергии в бортовой сети и при его неполадках или выходе из строя на одном аккумуляторе долго не проедешь

Именно поэтому так важно контролировать работоспособность генератора

В большинстве случаев проверить генератор автомобиля своими руками не составит труда, поскольку на каком бы авто вы не проверяли, принцип один и тот же. Но все же, многие автовладельцы часто задаются вопросом: как проверить генератор мультиметром или подручными средствами?

Далее разберем поподробнее как проверить генератор в гаражных условиях без специальных стендов, которые используются на СТО.

Подготавливаем диодный мост к самостоятельной диагностике

Проверить работоспособность моста генератора можно собственными силами, если понимать, как прозваниваются диоды. Но прежде чем начать диагностику нужно провести подготовительные мероприятия. Для этого нужно генератор разобрать для получения доступа к диодам:

• Крепёжные элементы (болты) удерживающие переднюю и заднюю крышку откручиваются.
• На следующем этапе выполняется отсоединение корпуса от обмотки стартера.
• Если конструкция моста, разборная, то узел откручивают.
• От генератора отсоединяется плюсовая клемма.
• Проверяется способ крепления минуса. Если клемма независимая её отключают.
• После снятия передней стенки, мост отсоединяется от обмоток. С этой целью используется паяльник, которым нагреваются выводы до закипания припоя, после чего они аккуратно отодвигаются в сторону с помощью отвёртки.

После завершения подготовительных работ нужно разобраться с вопросом, как правильно проверить, что сгорел диодный мост?

Проверка без снятия с авто

Приступая к такой проверке — очень важно соблюдать все меры безопасности и работать в соответствии с, изложенными ниже, пунктами

Мультиметром (быстрый)

Проверка АКБ и генератора
Условия замера	Выдаваемое напряжение
Двигатель заглушен	12,5-12,8
Двигатель заведен: 1500-2000 об/мин	13,8-14,6
Двигатель заведен: включены потребители (свет, подогревы)	13,6-13,8

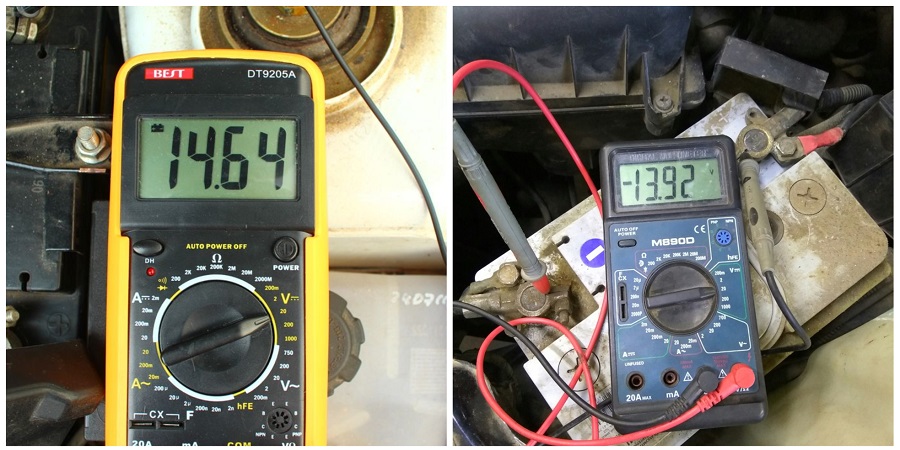

Для проведения проверки за 5 минут потребуется мультиметр в режиме замера напряжения. Приступим:

• Мотора заглушен, прикладываем щупы измерителя к проводам подходящим к аккумулятору. Напряжение должно быть 12,5-12,8 вольт.
• Далее необходимо повторить этот же замер, только предварительно запустив двигатель. При 2000 оборотах, показания должны возрасти до 13,8-14,8 вольт.
• Еще можно провести замер с заведенным мотором, включив все энергоемкие приборы: печь, кондиционер, освещение, подогревы. В таком случае, уровень напряжения может несущественно просесть, до 13,6-13,8 вольт.

Если генератор не дает нужного напряжения, первое что нужно проверить — натяжение ремня. В месте максимального отдаления от шкивов давим на ремешок большим пальцем , он не должен отклонится более чем на 1,5 см.

Затем следует проверить состояние подшипников. Возьмитесь за шкив генератора, проверьте его люфт на валу ротора.

Разрывом цепи (потенциально опасный)

Проверка:

1. Ослабить с помощью ключа на 10 крепление клеммы «минус».
2. Завести мотор.
3. Включить какой-либо электрический элемент (передняя оптика, музыкальная система).
4. Отсоединить клемму от АКБ, при включенном двигателе.
5. Если оптика продолжит светить, а мотор работать — генератор в исправном состоянии. В противном варианте — он подлежит демонтажу и более детальной диагностике.

Признаки неисправности диодного моста

В первую очередь нужно помнить то, что диодный мост на Ваз-2114 ничем не отличается от такого же узла на ВАЗ-2109, ВАЗ-2110 и в других моделях. Поэтому, если разобраться, как определить неисправность, не составит труда выявить ее на любом из автомобилей. Основных симптомов несколько, они могут проявляться как вместе, так и по отдельности. Любой из них требует немедленной проверки генератора:

1. Контрольная лампа, которая загорается при включении зажигания, не гаснет даже после запуска двигателя. Это общий индикатор проблемы, но если вышел из строя диодный мост, лампа будет гореть в любом случае. Если в автомобиле установлен вольтметр, можно проверить его показания, стрелка, скорее всего, будет либо в красной зоне, либо на самой ее границе.
2. Еще один вариант – контрольная лампочка не загорается при повороте ключа зажигания и не горит после запуска мотора.
3. При замере напряжения, выдаваемого генератором при запущенном двигателе, показания менее 13,5 Вольт. Мерить нужно на клеммах аккумулятора.
4. Наутро машина не заводится из-за севшего аккумулятора, хотя вечером он был в нормальном состоянии. После зарядки АКБ она снова разрядилась за короткий срок, при этом корпус генератора становится настолько горячим, что об его поверхность можно обжечь руку.
5. Под капотом появляется посторонний шум, чаще всего это свист или вой. Уровень шума может меняться в зависимости от оборотов двигателя.
6. Появляются различные ошибки – может загореться АБС, ЕСП и так далее. Может перестать работать гидроусилитель, начнет хрипеть и зависать магнитола. Вместо повворотника включается свет. Все это проявляется на фоне севшего аккумулятора, который не заряжается из-за сломанного диодного моста.
7. Начинают тускло светить или вообще перестают работать фары, кондиционер не охлаждает так, как положено.

Это основные признаки пробоя диодного моста, но стоит помнить о том, что они могут свидетельствовать и о других поломках генератора. Поэтому в первую очередь нужно точно выявить неисправный узел. Необязательно гнать машину в сервис на диагностику, работы под силу автовладельцу, нужен минимальный набор приспособлений.

Совет!

Если загорелась или наоборот, не работает контрольная лампочка на панели, в первую очередь нужно проверить ее и управляющее реле. Нередко неисправны именно эти элементы, а не генератор.

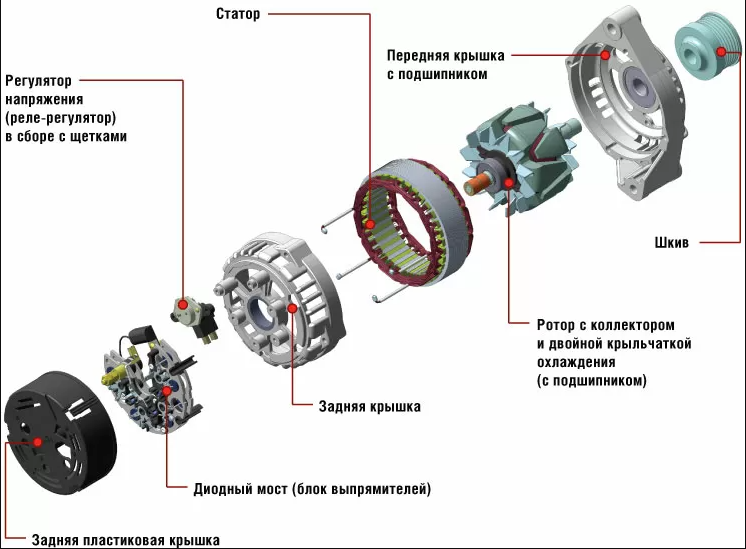

Диодный мост: понятие и принцип работы

Поскольку двигатель автомобиля – ключевой механизм каждого транспорта, своевременная проверка диодов поможет избежать множества проблем с работоспособностью электрики автомобиля.

Диодный мост генератора обеспечивает напряжением электрическую цепь, аккумулятор, обмотку компрессора и общее функционирование качества питания. В случае его неисправности, автомобиль может не завестись, поскольку электричество будет поступать через обмотки двигателя, что категорически не подходит для стабильной работы бортовой сети.

Конструкция диодов достаточно обширная: их производят в виде целого модуля, таблеток и плоских пластин. Диодный мост плотно прижимают к радиаторам, либо вставляют в расположенные в них ниши. Крепятся эти детали путем спайки и фиксации болтами с последующей изоляцией диодов.

Выпрямитель состоит из двух пластин с положительным и отрицательным зарядом. На «плюсовой» пластинке находится специальный болт, который выходит в наружную часть генератора.

https://youtube.com/watch?v=3JckJjT24gc

Как определить исправность генератора

Информация о состоянии работы основного агрегата, отвечающего за выработку электрической энергии в машине, для удобства автомобилистов выводится на приборную панель. Значок на панели приборов, напоминающий аккумулятор после запуска силового агрегата транспортного средства должен гаснуть. Это обозначает, что питание основных электрических узлов было переключено с аккумуляторной батареи на генератор. Если индикатор не гаснет – это свидетельствует о поломке в электрической цепи. Также на проблемы может указывать недостаточный заряд аккумулятора ввиду недополучения нормального номинала тока.

Проверка мультиметром элементов генератора, снятого с машины

После проверки генератора на машине и выявлении определенных неисправностей, его необходимо демонтировать для более детального анализа. Существует несколько основных модулей, подверженных поломкам. Информация про способы проверки основных компонентов генератора в домашних условиях — далее в статье.

Регулятор напряжения

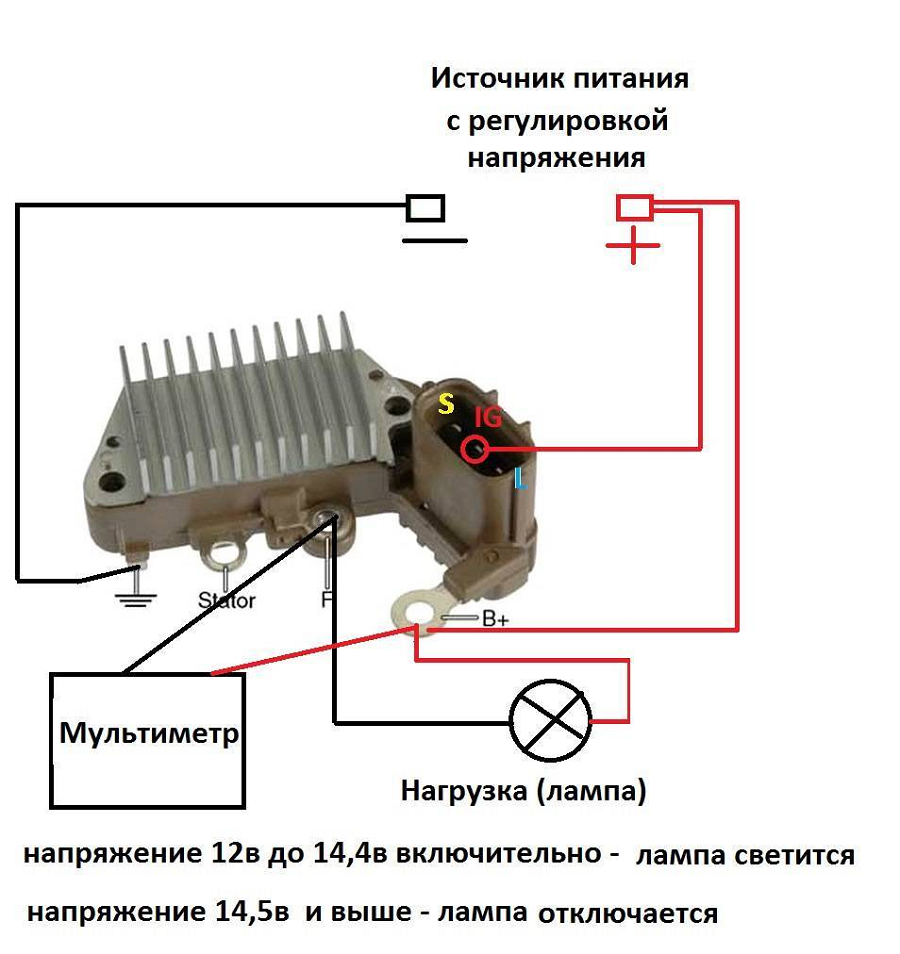

Диагностика регулятора проводится в случае обнаружения низкого или высокого напряжения. Оно устанавливается замером на автомобиле при заведенном моторе. Уровень электрического напряжения на клеммах должен быть 13,8-14,8 вольт.

Стоит проверить и сопротивление конденсатора регулятора — при подсоединении щупов, его показатель должен снижаться практически до нуля.

Щетки

При этом определяется степень износа, допустимая остаточная высота и наличие выработок. Уровень износа считается критическим, если их высота — меньше 5 миллиметров. Проверить необходимо и диаметр колец, для чего пригодится штангенциркуль. Диаметр должен быть 12,8 миллиметров, не менее.

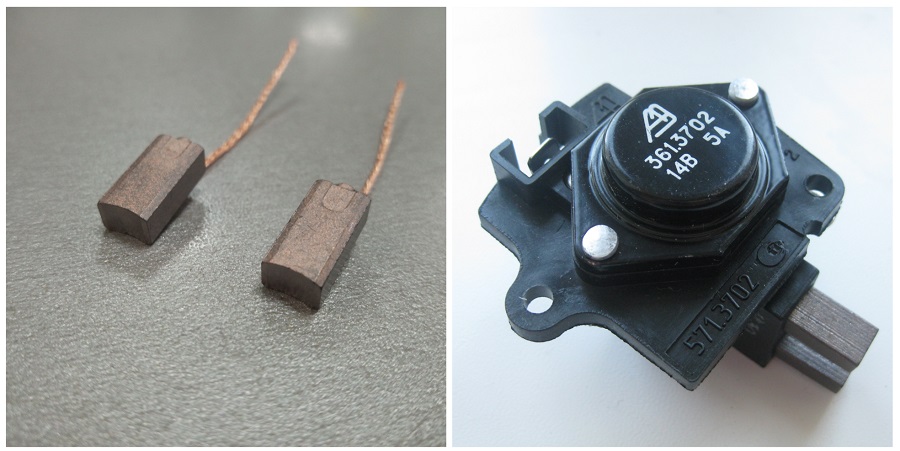

Щетки и регулятор напряжения в сборе с щетками

Диодный мост

Суть моста в том, что диоды проводят электричество только в одном направлении, поэтому на одной из сторон должны показывать высокий уровень сопротивления, а на другой – очень низкий.

Для диагностики один щуп прикладывается к плюсовому выводу, а второй поочередно прикладываем к каждому из диодов. После — проводим те же самые действия, поменяв щупы местами.

Ротор

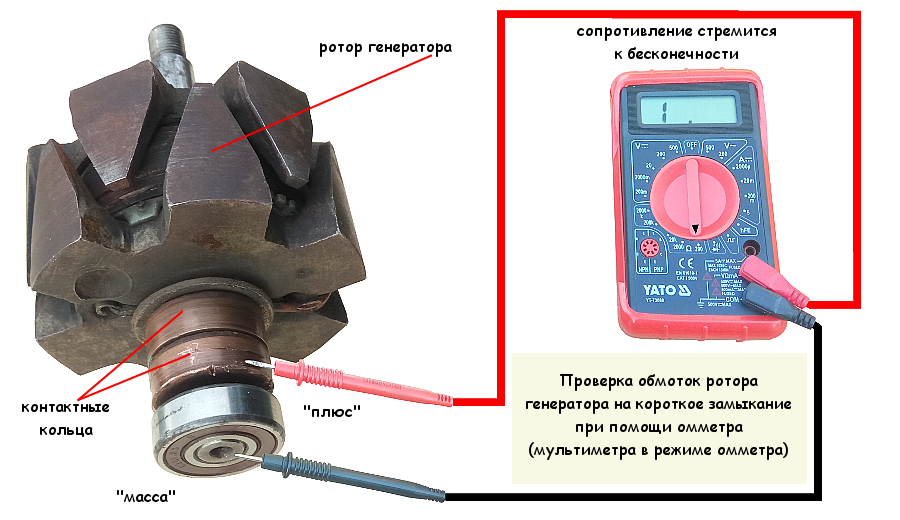

Первый этап в данной проверке — измерение сопротивления между контактными кольцами обмотки ротора. Делается с помощью стандартного мультиметра в режиме измерения сопротивления.

Нормальным считается — 2,4-5,1 Ом. Если показатели ниже — это замыкание межвиткового типа. Если выше — это признак обрыва обмотки или недостаточного контакта вывода с кольцами ротора.

Еще один замер, который следует провести — уровень потребляемого в обмотке тока. Для этого понадобиться амперметр и АКБ. При подаче напряжения в 12 вольт на контактные кольца, потребление тока обмоткой возбуждения не должно превышать 3-4,5 Ампер.

Статор

Главный признак поломки статора — его сильный гул при работе. Происходит это из-за замыкания моста или его обмотки

После разбора генератора, следует обратить внимание на уровень выработки на основных элементах

Манипуляции по электронной диагностике также проводятся при помощи мультиметра, выставленного в режим проверки сопротивления. Оно должно соответствовать 0,2 Ом на выводах, а между нулем и обмоткой — 0,3 Ом. Если показатели отличаются — это признак поломки.

Демонтаж

Проверка с выпаиванием диода потребуется если один или несколько элементов показали более низкие или высокие параметры сопротивления или не показали вообще. Эти элементы отсоединяются от общей схемы при помощи паяльника. Часто диоды находятся в отверстиях или углублениях в пластине. Крепятся они к ней при помощи токопроводящего клея или простым сжатием

При демонтаже следует осторожно выбить диоды

Далее нужно прозванить каждый элемент отдельно. Диоды прозванивают только, с одной стороны. Именно эта сторона является открытой для прохождения напряжения.

1. «Минусовой» контрольный щуп соединяется с корпусом диода.
2. «+» щуп соединяется с выводом.
3. Мультиметр ставится в режим прозвонки сопротивления.
4. При этом положении контрольных щупов, тестер должен выдать сопротивление до 700 Ом.
5. При смене подключения контрольных щупов, тестер должен показать бесконечность или «1».

Если обе стороны не показывают сопротивление или оно совсем мало, элемент можно признать выгоревшим. Его нужно заменить строго на идентичный по параметрам аналог. Параметры диод и маркировка установлена на «шляпке» радиодетали.

После замены неисправных элементов, мост снова проверяется на сопротивление. Все его полупроводники должны показывать примерно одинаковые параметры.

Регулятор напряжения на скутере

Регулятор напряжения на скутере

Регулятор напряжения на скутере также называют реле-регулятор — это важнейшая деталь всей электрической системы скутера, которая помимо обеспечения основных функций помогает аккумулятору работать дольше и лучше. Но основная задаче реле регулятора — обеспечить стабильную подачу тока, который поступает от генератора. После того как ток поступил на реле-регулятор, деталь начинает правильное его распределение на все необходимые приборы, среди которых лампочки, аккумулятор, датчики, индикаторы и прочие. По своему предназначению реле можно сравнить с трансформатором, который принимает и распределяет электричество. Без него ток будет попросту идти в неправильном количестве, что грозит мгновенному выходу из строя всех приборов. В зависимости от модели скутера реле не дает генератору вырабатывать напряжение большее или меньшее нормы, в более частых случаях эта норма колеблется от 12 до 14,5 вольт. Все потребители тока (фары, повороты, датчики и т. д.) создаются с расчетом на использование до 12 вольт.

Также стоит учитывать, что изначально генератор скутера вырабатывает в среднем от 30 до 35 вольт, но при начале работы реле-регулятор напряжения скутера 4т позволяет снизить этот показатель до приемлемых 12-14.5 вольт. Еще одна важная задача данной детали в том, что она получает от генератора переменный ток, превращая его в постоянный. При поломке реле напряжения вам грозит быстрый износ всех электроприборов, лампочки со временем перегорят и придется менять из до тех пор, пока они не получат постоянный ток в предельно допустимом количестве.

Как выглядит реле-регулятор?

Данная деталь внешне достаточно небольшая, она выглядит как маленький радиатор из алюминия. Он отлично работает с тиристором, который имеет плоскую поверхность и располагается под радиатором. Задача тиристора — нормализовать напряжение при скачках выше или ниже нормы. Реле-регулятор находиться в передней части скутера под передним пластиком, его легко найти благодаря заметному внешнему виду. Если учитывать деталь китайских 4т скутеров, характеристики детали и ее тип подбирается в соответствии с приборами скутера, расположением и их характеристик. Настоятельно рекомендуем покупать реле в точности под вашу модель скутера, в противном случае разъемы не подойдут.

Проверка реле регулятора на скутере

Если вы заметили, что лампочки на вашем скутере часто перегорают, даже после замены это происходит через какой-то промежуток, скорее всего у вас сломалось реле-регулятор. Но перед заменой нужно в этом убедиться, проверив деталь при помощи тестера. Для этого берем механический или электронный тестер. Первым делом нужно настроить прибор, включив ему режим «КилоОм». Дальше придется снять реле со скутера и замерить показатели на выводах, которые промаркированы на картинке ниже.

Первым делом щупом замеряем показатели выводов АВ, они должны показать 18 кОм. Далее меняем местами щуп и проверяем выводы ВА, тестер должен показать 0 кОм, то есть никак не реагировать. Если тестер начинает реагировать, скорее всего реле сломано. После этого проверяем выводы СД, показатель должен быть в пределах 33 кОм. Поменяв местами выводы на ДС напряжение должно немного вырасти, например, до показателя 42 кОм. В других случаях прозвона выводов меняя их (АД, ДВ и т. д.), тестер не должен реагировать на действие, отметка должна показывать о кОм.

Важно: данный пример проверки реле проводился на японском скутере бренда Хонда, поэтому если вы владелец любой из моделей Tact, Dio или Lead, смело проверяйте исправность вышеприведенным способом
