Разборка и диффектовка главного тормозного цилиндра

Чтобы произвести разбор и осмотр главного цилиндра, потребуются такие инструменты:

• ключ для снятия патрубков
• большой шприц (объемом от 10 кубов), чтобы откачать ТЖ
• ключи размерами 13-17 для снятия главного ТЦ и другие инструменты.

Затем необходимо выполнить следующие шаги:

1. Удалить ТЖ из бачка.
2. Демонтировать тормозные трубки от главного ТЦ.
3. Отсоединить ГТЦ от вакуумника.
4. Вытащить главный цилиндр с авто.
5. Если в главном ТЦ есть болт-пробка или стопор, необходимо открутить/снять их.
6. Обследуйте ГТЦ на подтеки. Если они есть, то цилиндр, скорее всего, не в порядке.
7. Извлеките поршни из ГТЦ, заранее демонтировав фиксаторы.
8. Очистите поршни, и проверьте их состояние.
9. Очистите цилиндр и обследуйте зеркало внутри него на различные дефекты.
10. Произведите замеры зазоров поршней и их стенок. Затем следует сравнить полученные измерения с заводскими значениями.
11. Проверьте, не засорились ли перепускные окна и выходы.

Диагностика

Проверить тормозной цилиндр нетрудно, достаточно плотно зажать педаль тормоза при включенном моторе. Далее следует завести автомобиль, не убирая ногу с тормоза. Если она провалится под воздействием вакуума, то система работает нормально. Если нет – понадобится проверка и ремонт герметичности соединения обратного регулятора.

Стоимость ГТЦ на сегодняшний день относительно недорогая, около 800 руб. Но при необходимости желательно приобрести ремкомплект, сменить в системе манжеты со стороны вакуума и неплохо сэкономить. Но в этом случае существует вероятность того, что износ новых элементов по отношению к старым будет происходить неравномерно, что может стать причиной срыва кольца и прочим проблемам. Так что разумнее приобрести новый тормозной цилиндр, этим улучшив показатели работы всей системы.

Самостоятельная прокачка на примере ВАЗ-2110

На Ладе «Десятке» все делается так же, как и на моделях ВАЗ 2108-21099, поскольку конструкция тормозной системы – одинакова. Поэтому рассмотрим, как прокачать тормоза на моделях 2110-2112 самому, без помощников.

Для этого понадобиться использование одного дополнительных элементов – аэратора, который можно купить или сделать и резинового шланга с наконечниками с обеих сторон для подсоединения к ниппелю.

Самодельный аэратор – это крышка от тормозного бачка «классики» (без встроенного датчика), в которую установлен ниппель от бескамерного колеса.

Суть самостоятельно прокачки очень проста и делается она так:

• Авто обездвиживается. На штуцер тормозного механизма, который прокачивается, надевается шланг для прокачки;
• Аэратор накручивается на тормозной бачок, и к нему подсоединяется один конец шланга. Второй же надевается на ниппель накачанного автомобильного колеса (к примеру, запаски);
• Отворачиваем штуцер на пол-оборота. При этом давление воздуха из запаски начнет выдавливать жидкость. Остается лишь проследить, когда по трубке пойдет жидкость без воздушных пузырьков, и затягиваем штуцер;

Таким образом прокачиваются все механизмы. Давления воздуха одного колеса достаточно чтобы полностью прокачать систему;

Но в этом есть один нюанс – давление, подаваемое в бачок должно быть не очень высоким (не более 1 атм). Иначе существует вероятность срыва крышки или повреждения бачка.

Прокачка тормозов описанными способами применима и для более современных моделей ВАЗ – 2114-2115, Приора, Калина. А все потому, что конструкция тормозов у них полностью идентична.

Схема функционирования

Для обеспечения безопасности при утечках в механизме тормозов авто имеется двухконтурный тормозной механизм. Он состоит из пары независимых контуров. Чтобы обеспечить такую функциональность, нынешние тормозные цилиндры оснащаются парой поршней и имеют двухсекционную конструкцию. Если первый контур не способен образовать нужное давление, последующий сможет обеспечить правильное затормаживание благодаря поршням.

На легковых авто двухконтурные системы — редкость

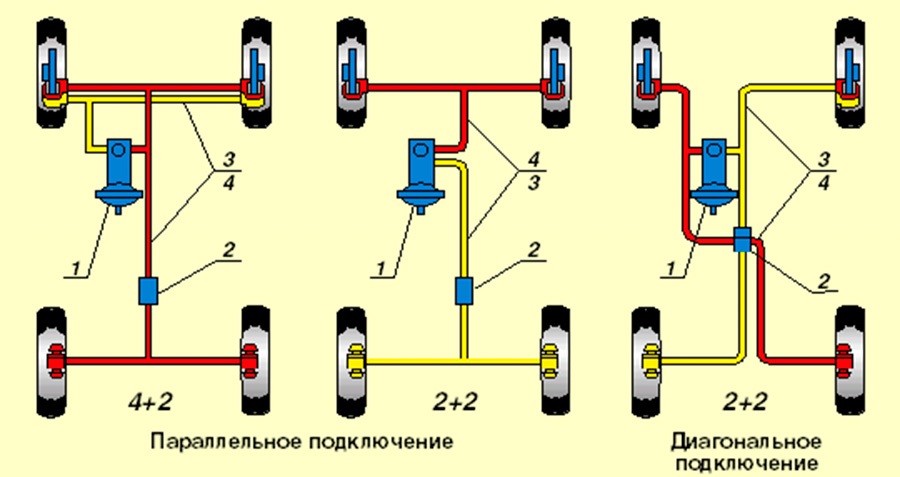

Существуют разные варианты схем функционирования контуров, отличающихся изготовителем и типом привода авто. Наиболее распространенными являются следующие:

• Параллель 4+2, где первый контур действует на все колеса, а второй – лишь на те, что спереди. Такая схема обеспечивает дополнительную безопасность, так как второй контур может подстраховывать первый.
• Параллель 2+2, где каждая ось обладает своим контуром. Такой вариант распространен для заднеприводных авто.
• Диагональ 2+2, где каждый контур действует на противоположные колеса. Эта схема обеспечивает безопасность в момент отказа некоторого контура, потому что последующий сможет затормозить обе стороны авто.

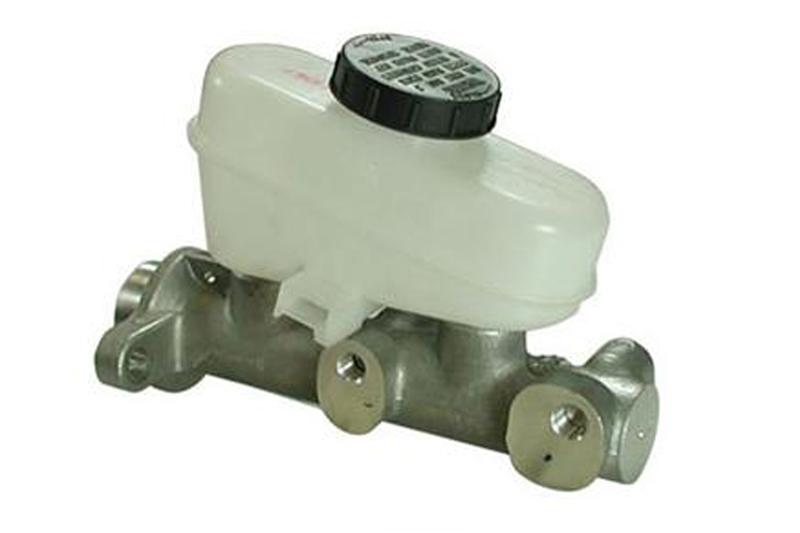

Главный цилиндр: его назначение и функции

Общий вид главного тормозного цилиндра

В процессе торможения происходит непосредственное воздействие водителя на педаль тормоза, которое передается на поршни главного цилиндра. Поршни, воздействуя на тормозную жидкость, приводят в действие рабочие тормозные цилиндры. Из них, в свою очередь, выдвигаются поршни, прижимающие тормозные колодки к барабанам или дискам. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости не сжиматься под действием внешних сил, а передавать давление.

Главный цилиндр выполняет следующие функции:

• передача механического усилия с педали тормоза с помощью тормозной жидкости к рабочим цилиндрам;
• обеспечение эффективного торможения автомобиля.

В целях повышения уровня безопасности и обеспечения максимальной надежности системы предусмотрена установка двухсекционных главных цилиндров. Каждая из секций обслуживает свой гидравлический контур. В заднеприводных автомобилях первый контур отвечает за тормоза передних колес, второй – задних. В переднеприводном автомобиле тормоза правого переднего и левого заднего колес обслуживает первый контур. Второй – отвечает за тормоза левого переднего и правого заднего колес. Данная схема называется диагональной и получила наибольшее распространение.

Необходимые запчасти

Еще 10 лет назад старые колодки не меняли, их сажали на клей, меняли накладки или проклепывали. Сегодня на рынке можно легко приобрести весь механизм полностью. Для замены нужно приготовить новые колодки. Специалисты считают, что лучше устанавливать на замену заводские детали, артикул 2110-3501080-60 (ТИИР-260), 21100350180082 или 2110-3501080. Есть и другие мнения. Некоторые автомобилисты считают, что колодки известных брендов обеспечивают лучшие параметры торможения на ВАЗ 2110, 2111, 2112. Это детали таких торговых марок, как Brembo, ABS, Ferodo, TRW, Bosch, Optimal или Delphi.

Необходимый для прокачки инструмент

Для того, чтобы приступить к прокачке сцепления нам понадобится:

• Тормозная жидкость той марки, которая предназначена для вашего автомобиля.
• Медицинский шприц.
• Небольшой шланг. (Хорошо подходит от системы стеклоомывателя ваз 2108-99).

• Ёмкость для слива старой жидкости.

  Инструмент готов к работе

Пошаговый порядок работ

Тут расположен штуцер Рено Меган 2, который предназначен для прокачки системы (рабочего цилиндра) сцепления.

1. Далее, для удобства при выполнении работ снимаем аккумуляторную батарею и демонтируем площадку под ней.
2. Затем убираем крышку от бачка с тормозной жидкостью, и доливаем жидкость до максимальной отметки.

3. Очищаем заглушку на штуцере от грязи и снимаем её.

   Очищаем аккуратно, дабы не повредить поверхность колпачка

4. Надеваем на неё заранее приготовленный шланг.

   Для того чтобы надеть шланг, придётся приложить небольшие усилия

5. С обратной стороны присоединяем шприц.

   Оптимальный вариант — шприц на 20 кубиков

6. Следующим шагом будет распределение пружинных фиксаторов на штуцере.

7. Первым делом опускаем вниз до упора фиксатор справа.

   Достаём аккуратно, чтобы не сломать

8. А затем до щелчка поднимаем вверх левый.

9. Чёрная трубка которая находится по правую сторону, выдвигаем примерно на 5 миллиметров по направлению к АКБ, т.е вправо.

   Для того, чтобы убрать трубку с места фиксации следует приложить лишь немного усилий

10. После выполнения этих процедур, при помощи шприца вытягиваем жидкость из системы.

    Эту процедуру придётся проделать не один раз

• Подобную процедуру следует проводить до тех пор, пока из системы не выйдут все пузырьки воздуха. Как правило, на такие манипуляции уходит порядка 2-3 повторений.

• Не забывайте постоянно следить за уровнем тормозной жидкости в системе через бачок тормозной жидкости, и дополнять её при необходимости.

  Жидкость заливаем в пределах уровня MAX

• После того, как в шприц перестали поступать пузыри воздуха, это будет означать, что ваша система прокачана.
• Задвигаем на место черный патрубок, ставим на место все металлические фиксаторы и присоединяем резиновую заглушку.

Главный тормозной цилиндр

Главный тормозной цилиндр – центральный конструктивный элемент рабочей тормозной системы. Он преобразует усилие, прикладываемое к педали тормоза, в гидравлическое давление в тормозной системе. Работа главного тормозного цилиндра основана на свойстве тормозной жидкости, не сжиматься под действием внешних сил.

На современных автомобилях устанавливается двухсекционный главный тормозной цилиндр. Каждая из секций обслуживает свой гидравлический контур. Для переднеприводных автомобилей один из контуров объединяет, как правило, тормозные механизмы правого переднего и левого заднего колес, второй – левого переднего и правого заднего колес. В заднеприводных автомобилях рабочая тормозная система построена несколько иначе. Первый контур обслуживает тормоза передних колес, второй – задних колес.

Главный тормозной цилиндр закреплен на крышке вакуумного усилителя тормозов. Над цилиндром расположен двухсекционный бачок с запасом тормозной жидкости, который соединяется с секциями главного цилиндра через компенсационные и перепускные отверстия. Бачок служит для пополнения жидкости в тормозной системе в случае небольших ее потерь (утечки, испарение). Стенки бачка прозрачные, на них выполнены контрольные метки, что позволяет визуально отслеживать уровень тормозной жидкости. В бачке также устанавливается датчик уровня тормозной жидкости. При падении уровня тормозной жидкости ниже установленного на панели приборов загорается сигнальная лампа.

В корпусе главного тормозного цилиндра расположены друг за другом (тандемом) два поршня. В первый поршень упирается шток вакуумного усилителя тормозов, второй поршень установлен свободно. Уплотнение поршней в корпусе цилиндра выполнено с помощью резиновых манжет. Возвращение и удержание поршней в исходном положении обеспечивают две возвратные пружины.

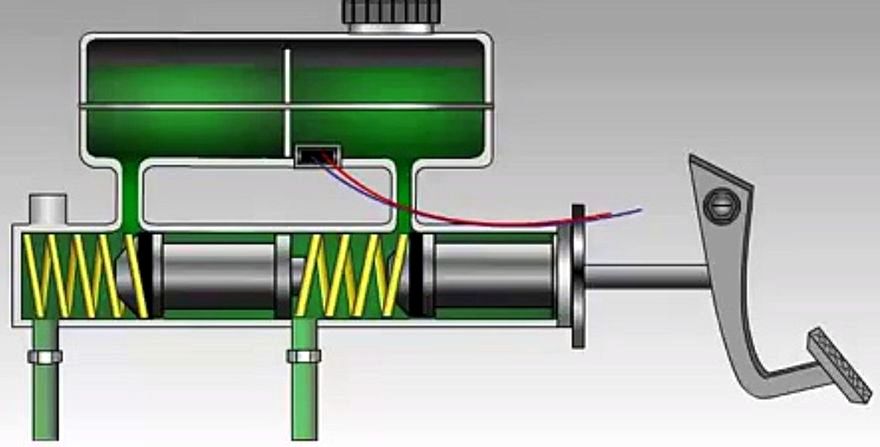

— Схема главного тормозного цилиндра —

1. шток вакуумного усилителя тормозов;2. стопорное кольцо;3. перепускное отверствие первого контура;4. компенсационное отверстие первого контура;5.первая секция бачка;6. вторая секция бачка;7. перепускное отверстие второго контура;8. компенсационное отверстие второго контура;9. возвратная пружина второго поршня;10. корпус главного цилиндра;11. манжета;12. второй поршень;13. манжета;14. возвратная пружина первого поршня;15. манжета;16. наружная манжета;17.пыльник;18. первый поршень

— Принцип работы главного тормозного цилиндра —

При торможении шток вакуумного усилителя тормозов толкает первый поршень. При движении по цилиндру поршень перекрывает компенсационное отверстие. Давление в первом контуре начинает расти. Под действием этого давления перемещается второй контур, давление во втором контуре также начинает расти. В образовавшиеся при движении поршней пустоты заполняются через перепускное отверстие тормозной жидкостью. Перемещение каждого из поршней происходит до тех пор, пока позволяет возвратная пружина. При этом в контурах создается максимальное давление, обеспечивающее срабатывание тормозных механизмов.

При окончании торможения поршни под действием возвратных пружин возвращаются в исходное положение. Когда поршень проходит через компенсационное отверстие, давление в контуре выравнивается с атмосферным давлением. Даже если тормозная педаль отпускается резко, разряжения в рабочих контурах не создается. Этому препятствует тормозная жидкость, заполнившая полости за поршнями. При движении поршня эта жидкость плавно возвращается (перепускается) в бачек через перепускное отверстие.

Если в одном из контуров произойдет утечка тормозной жидкости, другой контур будет продолжать работать. Например, при утечке в первом контуре первый поршень беспрепятственно переместиться по цилиндру до соприкосновения со вторым поршнем. Второй поршень начинает перемещаться, обеспечивая срабатывание тормозных механизмов во втором контуре.

При утечке во втором контуре, работа главного тормозного цилиндра происходит несколько иначе. Движение первого поршня вовлекает в движение второй поршень, который не встречает препятствий на своем пути. Он двигается до достижения упором торца корпуса цилиндра. После чего давление в первом контуре начинает расти, обеспечивая торможение автомобиля.

Несмотря на то, что ход педали тормоза при утечке жидкости несколько увеличивается, торможение будет достаточно эффективным.

Устройство главного тормозного цилиндра

Зная устройство тормозного цилиндра, вы сможете без проблем справиться с его ремонтом, применив нужные элементы из ремкомплекта. В большинстве современных автомобилей используют ГТЦ, состоящий из двух секций, каждая из которых отвечает за работу пары колес. В случае переднеприводного автомобиля один контур работает с передним левым и задним правым колесом, а другой — передним правым и задним левым. Если же мы говорим о заднеприводных машинах, то один контур отвечает за передние тормоза, второй — за задние. Использование двух контуров делает тормозную систему гораздо надежнее.

Схема ГТЦ

Главный тормозной цилиндр состоит из таких частей:

• Корпус. В нем находятся все рабочие механизмы цилиндра.
• Расширительный резервуар. Его задача — питание гидросистемы рабочей жидкостью.
• Рабочие трубки, предназначенные для пропускания жидкости в схеме.
• Поршни. Благодаря ему в системе обеспечивается необходимое давление.
• Возвратные пружины. Работают как противовес поршням, поднимая их, и удерживая в начальном положении при условии отсутствия противодействия.
• Манжеты и кольца для уплотнения. Их задача — обеспечение необходимого уровня герметичности как в цилиндре, так и в гидравлической тормозной системе в целом.
• Датчики перепада давления. Они передают информацию ЭБУ, которая, в свою очередь, сообщает водителю о возникших неисправностях в гидравлической системе торможения (падении давления, низкому уровню жидкости и так далее).

Без знаний принципа работы вам едва получится проверить правильность его срабатывания. Так что далее предлагаем понять как работает ГТЦ и проверить его исправность.

Порядок замены ремкомлекта главного тормозного цилиндра

Схема сцепления главного цилиндра ваз 2107 Признаками неисправности главного тормозного цилиндра и необходимости его ремонта являются следующие:

Протекание тормозной жидкости на корпус вакуумного усилителя тормозов, где находится стык с главным цилиндром. Это свидетельствует об износе манжета низкого давления и необходимости его замены.

Слишком мягкая педаль тормоза. Это может свидетельствовать о попадании воздуха в тормозную систему, об износе внутренней поверхности главного цилиндра или об износе манжет на его поршнях.

Подклинивание педали тормоза. Это явный признак перекрытия или засорения компенсационного отверстия в корпусе цилиндра.

Заедание педели тормоза при торможении. Это может быть вызвано подклиниванием поршней внутри главного цилиндра из-за попадания туда грязи. Это связано с повышенной гигроскопичностью тормозной жидкости, которая втягивает в себя не только дополнительную влагу ни и мелкие частицы мусора.

Невозврат педали тормоза в исходное положение. Это признак поломки или износа возвратных пружин главного тормозного цилиндра. Либо же неисправна педаль тормоза. Замена ремкомплекта главного тормозного цилиндра состоит из таких этапов:

1. Определить, где находится неисправность и удостоверится, что неисправен именно главный тормозной цилиндр.

Если при нажатии педали тормоза система не реагирует на первое нажатие, но реагирует на второе, то причина кроется в снижении давления в тормозной системе. Падение давления могут спровоцировать:

Вытекание тормозной жидкости и попадание в систему воздуха.

Износ уплотнителей в рабочих цилиндрах.

Износ составляющих компонентов главного тормозного цилиндра.

Явный признак износа элементов главного тормозного цилиндра является протекание тормозной жидкость в салон автомобиля через пыльник. Об этом можно узнать, если посмотреть на педальный узел, отодвинув коврик и другие помехи.

2. Подготовить рабочее пространства.

Перед заменой ремкомплекта главного тормозного цилиндра стоит подготовить всё необходимое. Для замены понадобиться:

Стол, где будет проводиться процедура замены.

Тиски.

Набор ключей, которыми можно зажать гайки диаметром до 36 мм.

Ветошь для протирки элементов главного тормозного цилиндра от тормозной жидкости.

3. Снять главный тормозной цилиндр.

Для начала нужно отключить минусовую клемму с аккумулятора и клеммы с бачка для тормозной жидкости. Всю тормозную жидкость из бачка необходимо удалить шприцом или грушей.

Главный тормозной цилиндр установлен на вакуумном усилителе и закреплён двумя шпильками. Чтобы снять главный тормозной цилиндр потребуется открутить шпильки, снять шланги, идущие к заднему тормозным контурам и к бачку с тормозной жидкостью

Момент затяжки гаек всех элементов очень большой, поэтому процедуру снятия необходимо проводить крайне осторожно и с подходящими ключами, чтобы не «слизать грани» гаек

4. Разобрать главный тормозной цилиндр.

Для разборки необходимо закрепить главный тормозной цилиндр в тисках и открутить гайку-пробку в центральной части прибора. Здесь нужно быть предельно осторожным, так как множество пружин, находящихся внутри цилиндра способны причинить травмы. Также стоит точно запомнить порядок расположения всех элементов внутри цилиндра, так как нарушение этого порядка во время сборки приведёт прибор в негодность. Все элементы прибора промыть и высушить.

5. Заменить ремкомплект главного тормозного цилиндра.

Произвести замену всех резиновых уплотнителей и манжет. При необходимости (если они очень износились или пришли негодность) заменить пружины и поршни главного тормозного цилиндра.

Также нужно убедиться с целости внутренней поверхности цилиндра. Любые царапины на ней – это повод полностью заменить агрегат, так как замена его элементов не даст нужного результата.

6. Собрать главный тормозной цилиндр.

Проводить сборку всех элементов следует в обратном к разборке агрегата порядке. Когда все элементы вставлены в корпус, производится вкручивание центральной пробки (при вкручивании придётся преодолеть некоторое усилие со стороны пружин.

7. Установить главный тормозной цилиндр на прежнее место в автомобиле и проверить его работу.

При установке главного цилиндра обратно в тормозную систему автомобиля, нужно правильно и прочно закрепить все шланги, вкручивая гайки точно по резьбе. После этого осуществить прокачку тормозной системы и сделать пробный заезд для проверки качества проделанной работы.

Таким образом, замена ремкомплекта главного тормозного цилиндра – процедура несложная и стане вполне по плечу большинству автомобилистов.

Как понять, что ГТЦ перепускает тормозную жидкость?

На автомобилях используется система с двумя раздельными гидравлическими контурами. Подробно о его задаче и работе можете почитать отдельно. Общий же принцип тот, что при нажатии педали тормоза шток вакуумного усилителя воздействует на первый поршень ГТЦ, который за счет сжатия подаваемой из бачка тормозной жидкости создает избыточное давление в контуре 1 напрямую, а в контуре 2 косвенно – путем перемещения второго поршня.

Схема устройства ГТЦ, нажмите для увеличения

При сильном износе поршневых уплотнений ГТЦ перепускает: жидкость проходит между стенками корпуса первого, второго или обоих поршней в обратном направлении и возвращается в расширительный бачок. В результате в соответствующем контуре не создается давление, необходимое для воздействия на тормозные цилиндры.

Существует два простых способа, как проверить работу главного тормозного цилиндра на предмет перепускания тормозной жидкости:

Способ №1 (выполняется с помощником)

1. Открутите крышку расширительного бачка в моторном отсеке.
2. Попросите помощника нажимать на педаль тормоза, наблюдая за состоянием жидкости.
3. Если при нажатии уровень снижается и держится до отпуска педали – цилиндр исправен.
4. Если уровень жидкости начинает увеличиваться при нажатии педали или появляются пузырьки и слышно бульканье – ГТЦ перепускает.

Обозначение выводов ГТЦ

Способ №2 (можно сделать самостоятельно)

1. Отсоединить тормозные трубки от выводов ГТЦ.
2. Заглушить штуцеры болтами с подходящей резьбой.
3. Выжать педаль тормоза.
4. Если после нажатия педали немного проседает, но дальше не идет и чувствуется сопротивление – цилиндр исправно держит высокое давление.
5. Если при нажатии педаль плавно просаживается до конца – это говорит о небольшом перепускании, а если быстро проваливается – износ ГТЦ критический.

На автомобилях, где тормозная система оснащается датчиками давления, на неполадки ГТЦ могут указать светящиеся индикаторы на приборной панели и ошибки в памяти ЭБУ. Например, P0557 – низкий уровень сигнала датчика давления тормозов или C1301 – давление не соответствует положению концевика педали тормоза.

Ошибка 01435 и ее расшифровка на панели приборов VW Golf

Большинство производителей использует свою нумерацию неполадок. В частности, у машин концерна VAG о проблемах ГТЦ говорят коды:

• 01435 – проблемы датчика давления 1;
• 00813 – проблемы датчика давления 2;
• 02847 – датчик давления переднего левого колеса;
• 02848 – датчик давления переднего правого колеса;
• 18108 – неверный сигнал датчика давления тормозов.

Указанные ошибки могут возникать как при неполадках ГТЦ, вызвавших падение давления, так и в случае выхода из строя самих датчиков.

На 100% определить, что главный тормозной цилиндр перепускает, можно лишь замерив давление на каждом выходе ГТЦ.

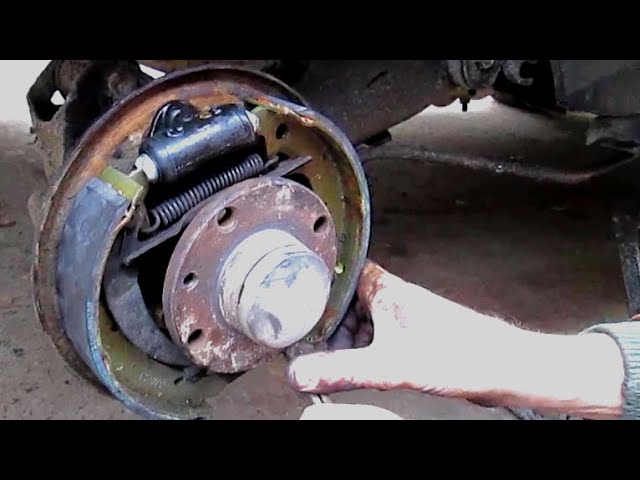

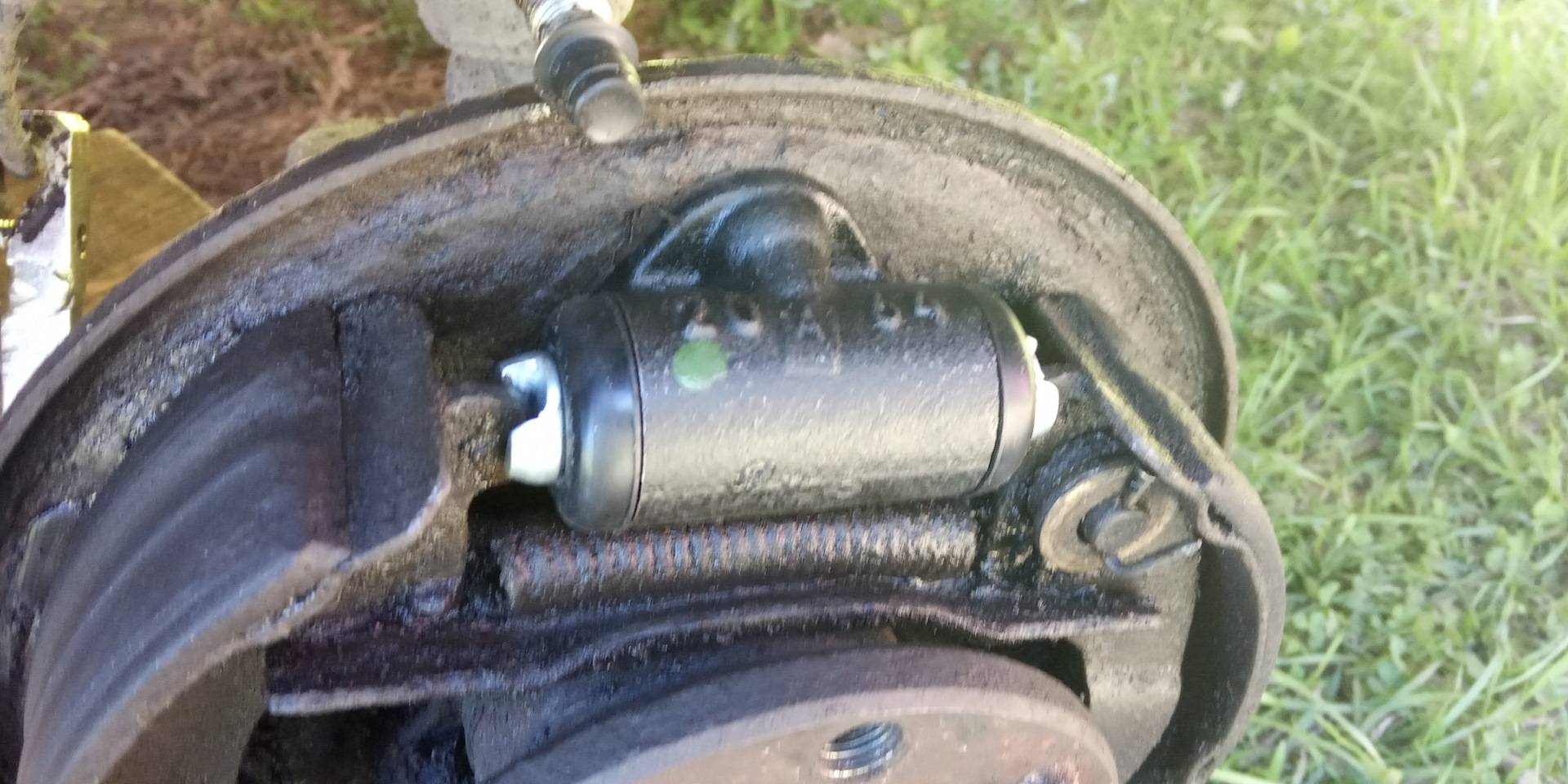

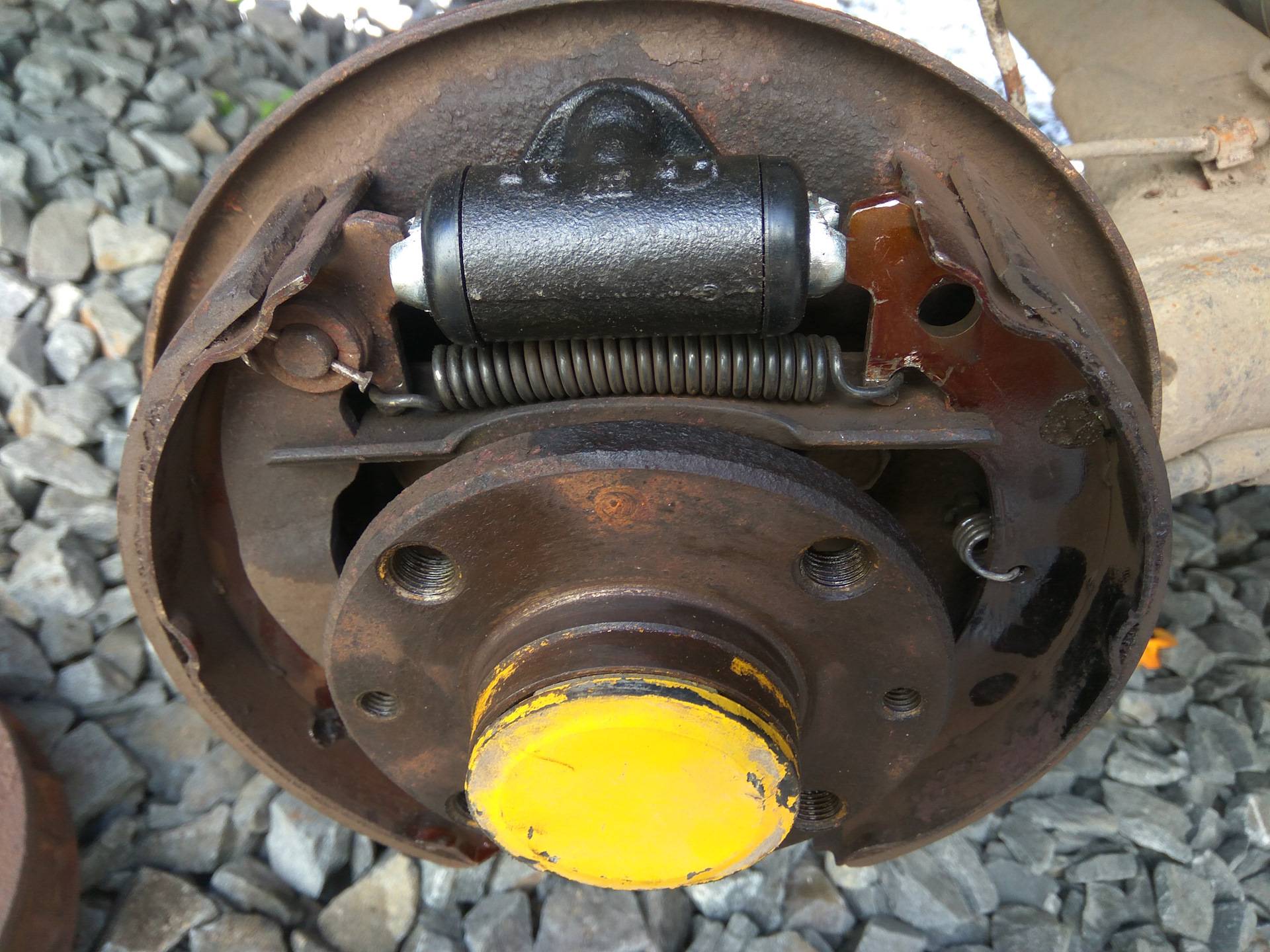

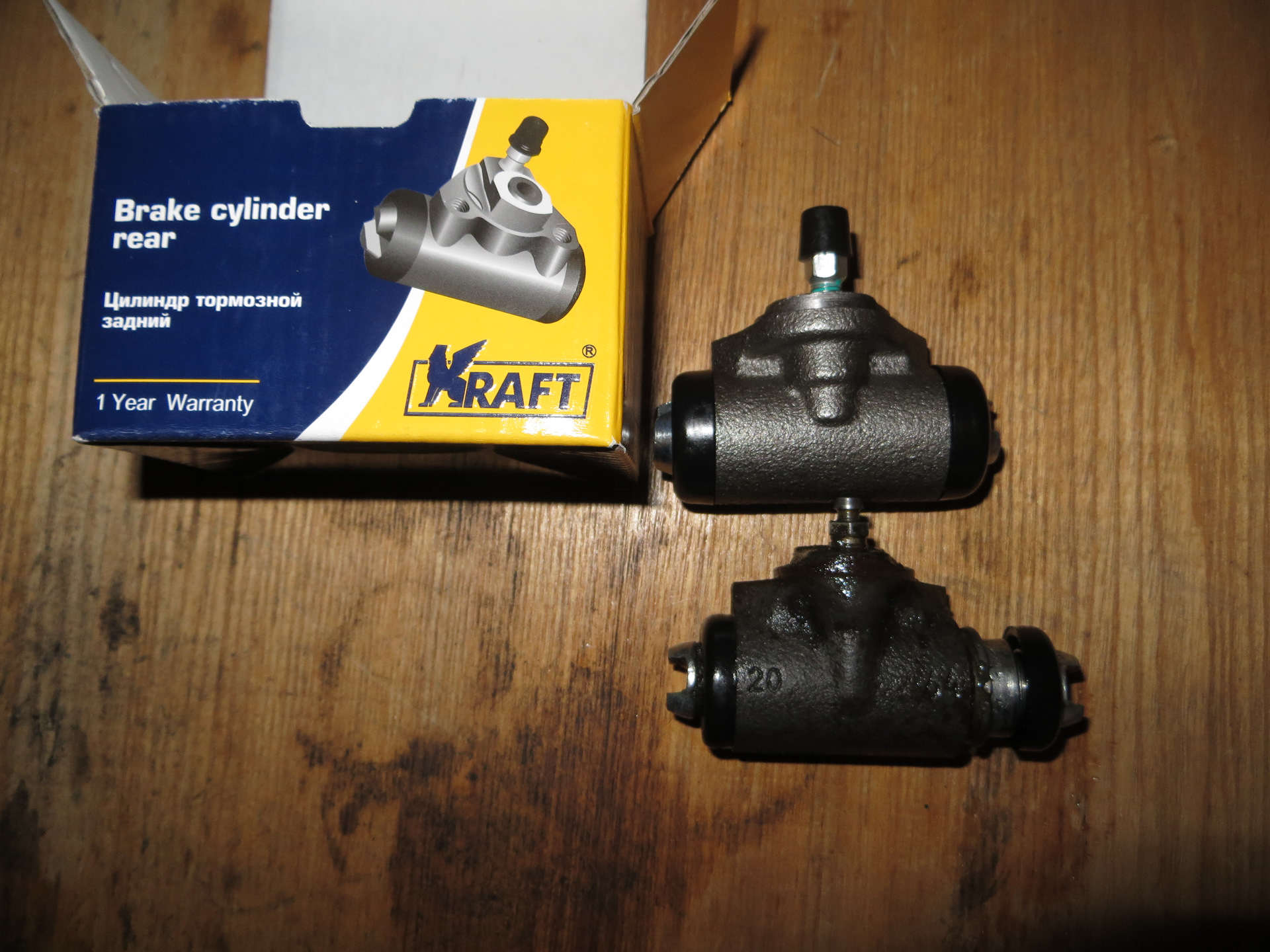

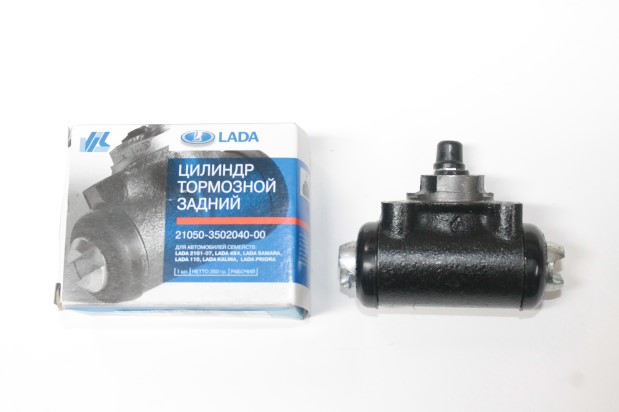

Процесс замены заднего тормозного цилиндра ВАЗ 2110

Как только вы диагностировали неисправность, приступайте к замене. При этом учите, что установку новых цилиндров лучше выполнять одновременно на двух колесах.

Последовательность действий по замене тормозного цилиндра следующая:

1. Ставьте автомобиль на яму (можно использовать подъемник или найти поблизости эстакаду). Главное, чтобы к днищу был полноценный доступ.

2. Зафиксируйте передние колеса (установите стопорные башмаки).

3. Снимайте задние колеса.

4. С помощью молотка с резиновой основой «выбивайте», а далее — доставайте тормозной барабан.

5. Снимайте край верхней стягивающей пружины с тормозной колодки.

6. Поднимайте ручной тормоз до самого верха. Благодаря этой простой манипуляции, тормозные колодки раздвигаются и снимаются намного проще.

5. Скручивайте тормозную трубку с цилиндра.

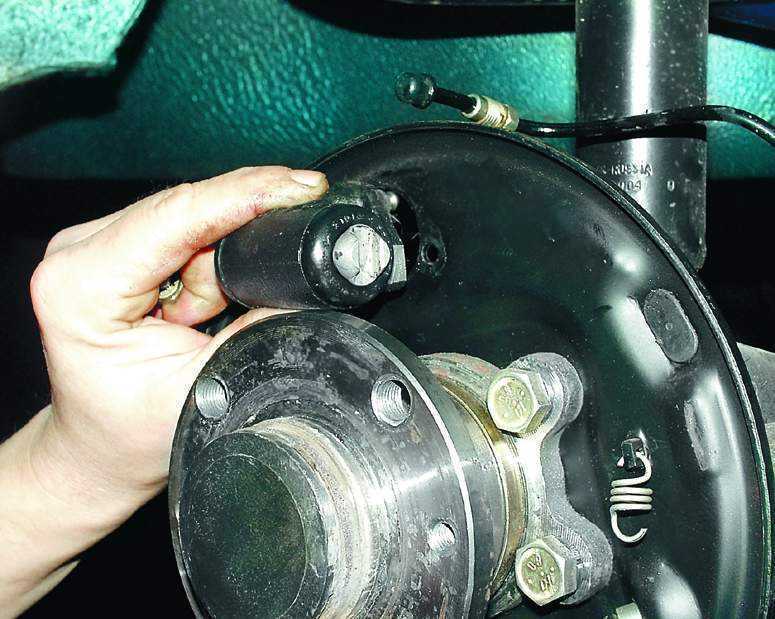

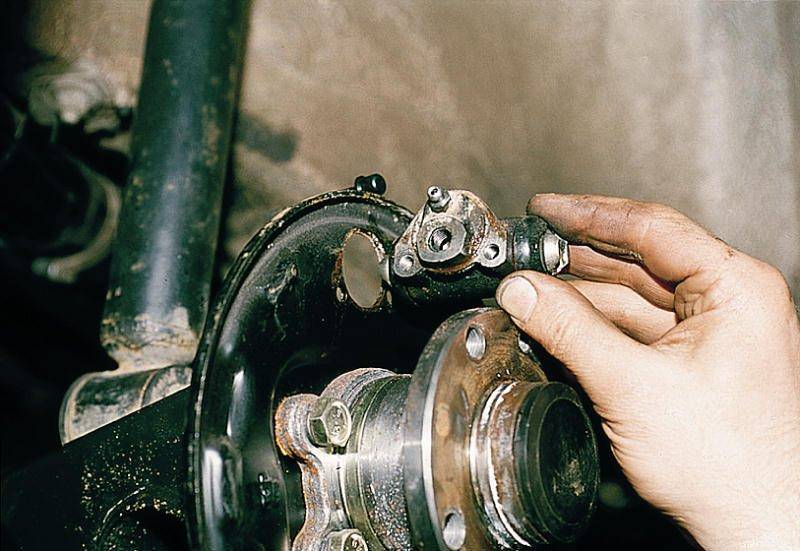

6. Демонтируйте сам тормозной цилиндр с заднего опорного диска.

7. Оцените состояние старого узла. При необходимости замените его.

8. Собирайте все в обратном порядке.

9. Прокачивайте тормозную систему.

Учтите, что все работы по снятия тормозного цилиндра и его замене должны выполняться в строгом порядке

Особое внимание следует уделять последующей герметичности системы и качественной прокачке тормозов

Видео по снятию цилиндра

Принцип работы главного тормозного цилиндра

Для замедления автомобиля , водитель осуществляет нажатие на педаль тормоза, которая передает усилие через шток на поршень первого контура главного цилиндра. В случае с вакуумным усилителем тормозов, на поршень воздействует шток усилителя. Поршень первого контура, перемещаясь вперед, перекрывает компенсационное отверстие и начинает создавать перед собой давление тормозной жидкости. За счет конструкции цилиндра, образовавшееся давление частично воздействует на рабочие цилиндры первого контура и перемещает поршень второго контура.

При перемещении вперед , поршень второго контура также перекрывает компенсационное отверстие и создает давление во втором контуре системы. Таким образом, при дальнейшем воздействии на педаль, поршни создают давление в обоих контурах, что обеспечивает работу всех тормозных цилиндров и торможение автомобиля. Полости за первым и вторым поршнем при их перемещениях заполняются тормозной жидкостью из резервуара через перепускные отверстия, что в свою очередь исключает завоздушивание и отказ тормозной системы.

После остановки автомобиля или окончания замедления, водитель прекращает воздействовать на педаль и поршни обоих контуров за счет возвратных пружин перемещаются на исходные позиции. При этом контуры через компенсационные отверстия начинают сообщаться с резервуаром, и давление тормозной жидкости выравнивается с атмосферным. В это время поршни рабочих тормозных механизмов также возвращаются в исходные позиции – колеса растормаживаются.

Как уже было сказано, при потере герметичности одного из контуров, второй будет работать с немного меньшей, но достаточной эффективностью. Например, при выходе из строя первого контура, толкатель вакуумного усилителя не встретив сопротивления, переместит первый поршень до контакта со вторым, который при перемещении создаст давление во втором контуре. При этом ход тормозной педали увеличится за счет отсутствия сопротивления в первом контуре.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

Вакуумный усилитель

Совершенной тормозную систему машины точно не назовешь, потому приходится дополнять ее устройствами, способствующими повышению эффективности. Одно из них — это вакуумный усилитель.

Применение и назначение

Сегодня вакуумный усилитель является очень востребованным, поскольку он отличается высокой эффективностью своей работы. Его задачи обширные, но со всеми усилитель справляется отлично:

• Увеличивается степень сопротивляемости тормозной педали;
• Снижает показатель нагрузки на тормозную систему;
• Выступает в роли высокоэффективного вспомогательного узла;
• Положительно воздействует на эксплуатационный срок службы тормозной системы и пр.

У данного элемента следующие составляющие:

• Плотный корпус, для изготовления которого применяют высокопрочный полимер;
• Диафрагма, которая также называется собирательным узлом;
• Следящий или контрольный специализированный клапан;
• Толкатель. Он позволяет вернуть элементы двигателя в их исходное положение, когда питание отсутствует;
• Главный шток поршня цилиндра тормозной системы (главного);
• Возвратная пружина переключателя.

Корпус этой пружины имеет два ячеистых деления, которые делятся на вакуумное и атмосферное. Часто ячейки именуют камерами.

1. Вакуумная камера — это ячейка, непосредственно связанная с главным тормозным цилиндром.
2. Атмосферная камера — это ячейка, расположенная напротив тормозной педали. Ее открытая часть корпуса упирается в педаль тормоза.

Также стоит отметить диафрагму, которая выполняет две очень важные задачи:

• Корректирует положение поршня в пространстве;
• Докачивает тормозную жидкость к главным тормозным цилиндрам.

Установка вакуумного усилителя предусматривает серьезное изменение чувствительности педали, потому настоятельно не рекомендуется прикладывать большое и резкое усилие к ней на «первых парах». Нажатие должно осуществляться аккуратно и плавно.

Неисправности и способы их проверки

Не исключено, что вам может потребоваться замена вакуумного усилителя на ВАЗ 2110. Причиной могут послужить различные неисправности, характерные признаки которых проявляются в следующем:

• При нажатии на педаль тормоза, возникает шипение, и одновременно с этим не редко повышаются обороты мотора;
• Автомобиль начинает троить;
• Свечи зажигания перестают работать эффективно;
• Расход топлива заметно увеличивается.

Перед тем как поменять вакуумный усилитель на ВАЗ 2110, его следует проверить. Выполняется данная процедура следующим образом:

• Как при обычной прокачке тормозов, при незаведенном моторе несколько раз нажмите на педаль газа;
• После 5 или 6 нажатия удерживайте педаль в нижнем положении, уперев ее в пол, и заведите двигатель;
• После запуска педаль будет сама немного смещаться вперед.

Также высока вероятность повреждения диафрагмы, на которой с течением времени образуется отверстие. Приобрести диафрагму можно с ремкомплектом, стоимость которого составляет не более 500 рублей.

Замена

Чтобы заменить элемент, необходимо разобраться в главном вопросе — как снять вакуумный усилитель с ВАЗ 2110. Уже непосредственная замена старого элемента на новый не составит труда, ровно как и процесс обратной сборки.

Потому расскажем про главное — демонтаж усилителя. Начнем с того, что процедура не сложная, но она требует аккуратности и последовательности выполнения шагов. Если будете придерживаться рекомендаций, работа займет немного времени и не отнимет много сил.

1. Отсоедините колодку с проводами, которая включает в свою конструкцию датчики уровня тормозной жидкости.
2. Одной рукой удерживайте обратный клапан усилителя, второй аккуратно отсоедините шланг. Желательно отсоединение шланга выполнять сильной рукой, поскольку для этого потребуется большое усилие.
3. Отвинтите два болта, соединяющие усилитель и главный тормозной цилиндр.
4. Аккуратно демонтируйте цилиндр от усилителя.
5. Отсоединять тормозные трубки не имеет никакого смысла.
6. Откройте доступ к приборной панели, что позволит открутить гайки, удерживающие кронштейн тормозной педали. Их должно быть 4 штуки.
7. Демонтировать кронштейн и усилитель рекомендуется через подкапотное пространство, поскольку там достаточно свободного места для подобных манипуляций.
8. Снимите стопорную пластину пальца. Для этого палец поддевается отверткой и выдавливается.
9. Теперь вы легко можете отключить тормозную педаль и усилитель.
10. Чтобы отсоединить усилитель и кронштейн, придется открутить две гайки на креплении.
11. На место демонтированного старого вакуумного усилителя устанавливается новый, и выполняется процедура обратной сборки в строгой последовательности процесса демонтажа.
