Проверка исправности бендикса автомобильного стартера

Разборка-сборка бендикса при ремонте стартера

Ремонт стартера с разборкой бендикса выполняется в следующем порядке:

Перед разборкой бендикса, прежде всего, его необходимо снять с якоря (смотрите на видео ниже).
Затем очень аккуратно развальцуйте загнутый край кожуха и снимите его с наружной обоймы.
После этого снимите пружины и растяните их так, чтобы в свободном состоянии они увеличились примерно на 10 мм.
Далее необходимо промыть в бензине все детали бендикса, пазы наружной обоймы и зачистить забоины и заусенцы на рабочих поверхностях.
Не забудьте перед сборкой смазать моторным маслом все элементы конструкции.

Если вы правильно завальцуете края кожуха, то такой ремонт стартера продлит жизнь бендиксу еще на несколько лет.

Замена бендикса

Независимо от того, собираетесь Вы заменить бендикс или перебрать, сначала его придется снять со стартера. Существуют два типа стартеров:

С «клювом», где передняя опора вала стартера выполнена в его корпусе.
И без «клюва», где передняя опорная втулка стартера стоит в картере.

Наиболее распространены механизмы первого типа, «бесклювые» знакомы по ВАЗ «восьмого» семейства.

Так как поменять бендикс на стартере можно, только сняв сам стартер, вначале отключается «масса» аккумулятора, а со стартера снимаются силовой кабель и провод управления втягивающим реле. Открутив крепления стартера к картеру, вытаскиваем его наружу.

Независимо от конструкции стартера сначала снимается втягивающее реле, так как его вилка в дальнейшем мешает. Откручиваем гайку на клемме питания обмотки стартера, снимаем клемму, затем выворачиваем винты, соединяющие втягивающее с корпусом. Вынимаем обмотку реле, после чего сердечник легко расцепить с вилкой бендикса.

Затем разбираем стартер. Вывернув продольные стяжные болты крышек, снимаем «клюв» или переднюю крышку стартера. После этого можно легко снять вилку с бендикса и вытянуть ротор на себя.

На роторе установлена упорная втулка, ограничивающая ход бендикса. Перед тем как снять бендикс со стартера, надо спрессовать эту втулку. В гаражных условиях используется рожковый ключ, заходящий зевом на вал ротора, но упирающийся губками во втулку. Крепко зафиксировав ключ в тисках, упираем в его губки упорную втулку и наносим резкий удар по торцу вала через выколотку из прочного дерева, меди или алюминия, чтобы не повредить сам вал. После этого стопорное кольцо, установленное внутри втулки, соскакивает с канавки и освобождает ее. Сняв втулку, стяните и стопорное кольцо с вала, поддев тонкой отверткой.

После этого вытаскиваем бендикс в сборе. Установка бендикса идет в обратном порядке, и основные затруднения вызывает напрессовка упорной втулки обратно. Нужно учесть, что она несимметрична – с одной стороны есть широкая фаска, которая облегчает заход на стопорное кольцо. При снятии втулки стопорное кольцо деформируется, его нужно обязательно выправить перед сборкой. Упорную втулку нужно осаживать на стопорное кольцо без перекоса, иначе край может быть выдавлен из канавки на роторе, кольцо согнется и не даст напрессовать упорную втулку на место.

Ещё кое-что полезное для Вас:

Схема, установка и подключение дополнительного реле стартера
Почему стартер жужжит, но не крутит двигатель?
Троит двигатель. Основные причины!

Система пуска современного авто

ВНИМАНИЕ! Найден совершенно простой способ сократить расход топлива! Не верите? Автомеханик с 15-летним стажем тоже не верил, пока не попробовал. А теперь он экономит на бензине 35 000 рублей в год!

Сегодня автомобилистам намного легче, чем несколько десятков лет назад, когда машина заводилась рукояткой

О запуске двигателя из салона авто в те времена можно было лишь мечтать

Сегодня автомобилистам намного легче, чем несколько десятков лет назад, когда машина заводилась рукояткой. О запуске двигателя из салона авто в те времена можно было лишь мечтать.

В наши дни достаточно вставить ключ в замок зажигания или задействовать специальную кнопку, чтобы автомобиль завелся. Но, случаются проблемы и в этом случае, если узлы, так сказать, «заболели». Каким бы ни был современным автомобиль, со временем он устаревает, и возникает все больше проблем.

Одна из них как раз подразумевает плохой зацеп стартером маховика. Почему же такое происходит? Эксперты, как только речь заходит об этом, упоминают проблему обгонной муфты или бендикса.

Назначение бендикса в машине

Обгонная муфта представляет собой механизм-шестерню, способную передавать якорное вращение маховику двигателя. Таким образом, осуществляется запуск мотора.

Внимание. Обязательным условием безотказной работы узлов автомобильной системы является отвод бендикса, после удачного завода мотора. Следует знать, что муфта – это не просто шестерня, а механизм, у которого тоже появляются неисправности

Следует знать, что муфта – это не просто шестерня, а механизм, у которого тоже появляются неисправности.

Чтобы полнее узнать причину проблемы с задействованием маховика, полезно будет рассмотреть общий принцип работы всей системы пуска.

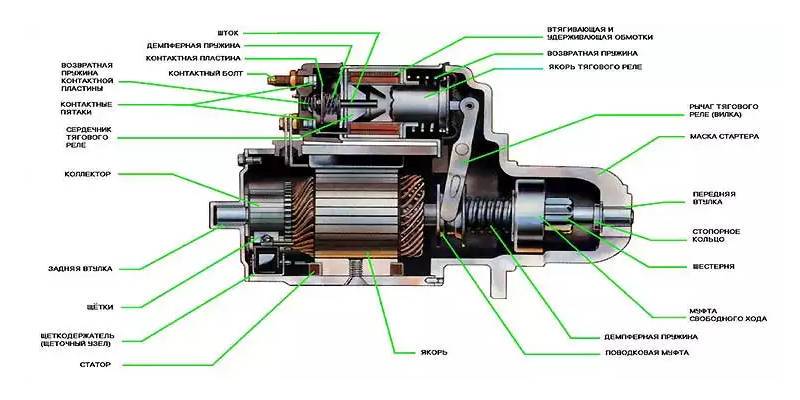

Стартер – электродвигатель постоянного тока. В некоторых случаях у него возникает мощность гораздо большая, чем требуется. Таким образом, появляется возможность запускать ДВС с максимальным рабочим объемом.

В современном стартере немаловажную роль играет реле – особый агрегат, вводящий муфту в связь с маховичным колесом, за некоторое время до фальстарта якоря. Затем только подается напряжение на стартерную обмотку, после чего тот начинает вращать коленвал автомотора.

Вращение коленвала становится источником компрессии горючей смеси, с последующим ее воспламенением. Как только это происходит в надобный момент, ДВС начинает функционировать уже автоматически.

В этот самый миг метонимический цикл маховика начинает преобладать над оборотами стартерного вала (якоря), задействуется уже бендикс. Как только шофер глушит машину, стартерный вал более не вращается, тяговое выводит муфту из зацепления.

Важно понимать, что сам бендикс состоит из 2-х частей: верхней и нижней (ВЧБ и НЧБ). Последняя выступает в виде пустотелого вала, имеющего два различных калибра. Одна из частей вала наделена шлицами, передающими вращение стартера, а другая часть – содержит обойму с роликами

Одна из частей вала наделена шлицами, передающими вращение стартера, а другая часть – содержит обойму с роликами.

Взаимодействия меж роликов и НЧБ изначально не бывает. Оно происходит лишь после, когда появляются первые обороты. Ролики сводятся к середине, тем самым, ограничивая вал. Это происходит таким образом, что вал может вращаться исключительно в одну из сторон. Ролики, благодаря своим пружинкам, не пускают вращаться в другую сторону.

Как только маховик наберет обороты, он будет способен вращать бендикс. В этом случае ролики расходятся, открывая стопор. Шестерня-механизм возвращается в свою первичную позитуру.

Бендикс часто «зависает» по утрам, в холодное время. Опытные шофера рекомендуют несколько раз прокручивать стартер, тем самым, нагревая бендикс и задействуя его работу.

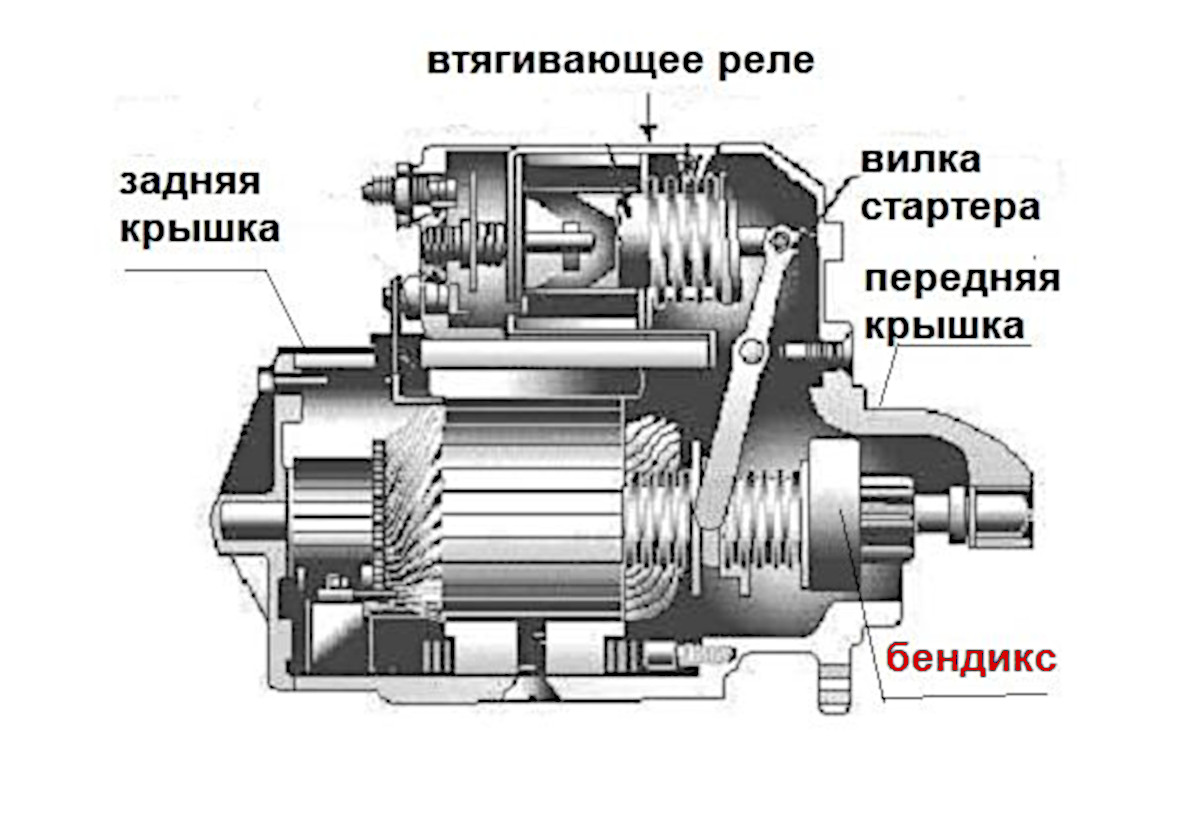

Устройство бендикса стартера

Основными элементами привода являются: ведомая обойма с шестерней — обеспечивает сцепление с маховиком; ведущая обойма — находится на валу якоря стартера и вращается вместе с ним; буферная пружина — смягчает момент контакта шестерни с венцом маховика (иногда сцепление происходит не с первого раза и благодаря этой пружине шестерня отскакивает назад и вновь входит в зацепление); ролики и прижимные пружины — позволяют шестерне вращаться лишь в одном направлении (если ролики стираются, то шестерня будет пробуксовывать при запуске двигателя).

Чаще всего поломки происходят по причине износа зубьев шестерни привода стартера. В таком случае приходится снимать стартер и проводить замену бендикса, хотя в некоторых магазинах можно найти ремкомплекты, в которых шестерня продается отдельно. Как бы там ни было, но ремонтировать стартер без должной подготовки достаточно сложно. Реже происходит ослабление буферной пружины. Убедиться в том, что она ослабла, тоже легко — при повороте ключа в замке зажигания можно будет услышать скрежет. Двигатель заведется, но такое несовпадение зубьев приведет к быстрому износу как шестерни бендикса, так и венца маховика (а его ремонт обойдется значительно дороже, чем замена бендикса).

Также причиной поломки может стать обрыв вилки бендикса, которая соединяет бендикс со втягивающим реле. Если эта вилка сломается, то не произойдет сцепления шестерни обгонной муфты с маховиком. Со временем также могут стираться ролики, которые находятся в ведущей обойме. На вид они очень маленькие, но именно благодаря им шестерня может вращаться лишь в одном направлении. Если же шестерня свободно вращается во все стороны, то это свидетельствует либо о браке, либо о полном износе роликов и ослаблении прижимных пластин. Стоит сказать, что стартер — это достаточно сложное устройство и поломки чаще всего случаются не из-за бендикса. Ресурс работы стартера значительно меньше, чем у двигателя, поэтому рано или поздно его все же придется заменить.

Диагностика бендикса

Для этого мультиметром (тестером) последовательно сначала замеряют напряжение на клеммах аккумулятора, отключенного от бортовой сети автомобиля. Оно составляет примерно 12,7 В. При показаниях прибора менее 12 В считается, что аккумулятор сильно разряжен и не пригоден к дальнейшим проверкам.

Далее восстанавливают штатное соединение проводов и замеряют напряжение на клеммах батареи и контактах реле. По сравнению с предыдущим случаем оно меняется не более чем на 0,1 В и будет равным в обеих контрольных точках. Переводят ключ в положение запуска. Напряжение на контактах реле не должно опускаться менее 12 В. В противном случае скорее всего неисправны соединительные провода, возможно, что подгорел один или несколько контактов в цепи протекания тока.

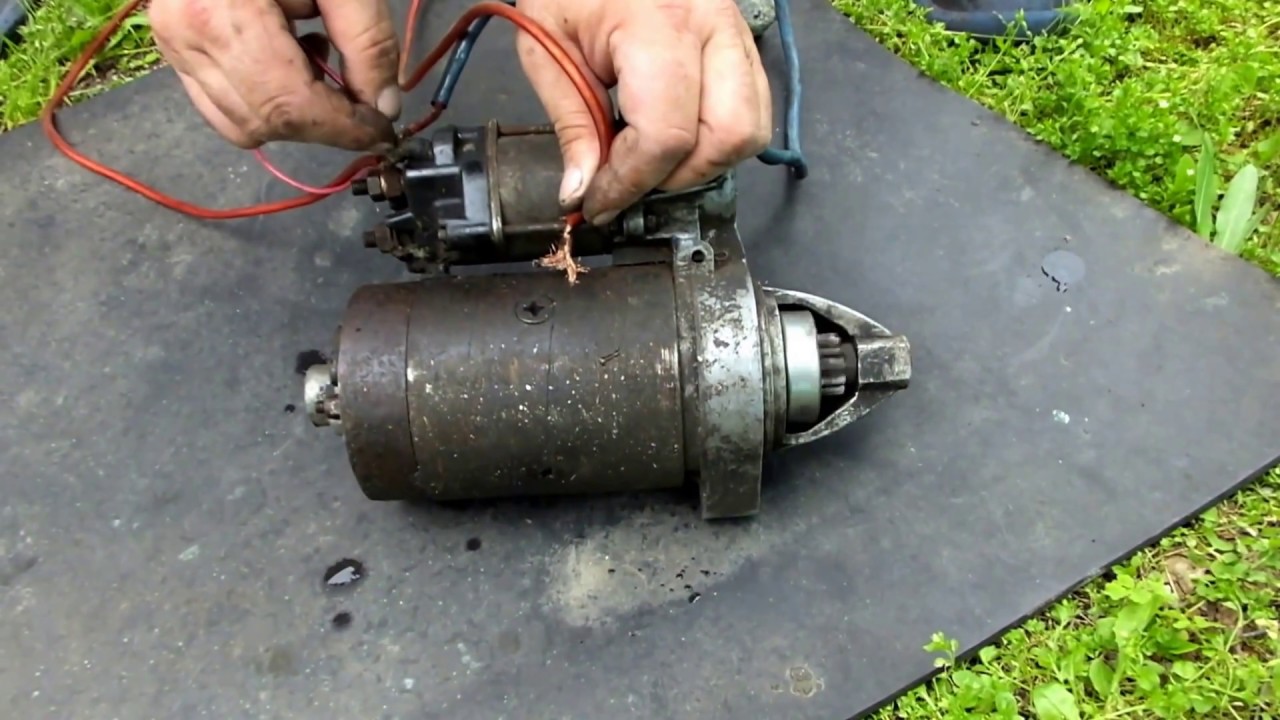

Чтобы проверить, целы ли щётки, возьмите 12-вольтовую лампочку. Её провода подсоедините к держателю и к массе щёток. Если лампочка загорится – это признак поломки, и щётки придётся заменить.

Работа под большой нагрузкой, может привести к короткому замыканию обмоток якоря. Как определить место замыкания, кроме визуального осмотра, можно проверить якорь стартера мультиметром. Проверка заключается в измерении сопротивления между корпусом и обмотками.

Еще одним способом определения работоспособности пускового устройства силового агрегата является проверка его элементов: бендикса, щеток и обмотки. Для тестирования двух последних потребуется 12-вольтовая лампочка, контакты которой необходимо подключить к массе и держателю щеток при этом на стартер должно подаваться напряжение от источника питания автомобиля.

Бывает ситуация, когда при исправной детали мотор по-прежнему не начинает крутиться. Это можно увидеть после его снятия с автомобиля, при этом отключать деталь от сети не нужно. После замыкания соответствующих клемм движение бендикса будет отсутствовать. Эту неисправность вызывают изношенные ролики, послабление хода пружины либо отсутствие смазки. Ремонтировать бендикс нет смысла, единственное, следует взять с собой в автомагазин выработанную деталь, чтобы не ошибиться.

Также, при демонтаже щеточного узла, обязательно проводим визуальный осмотр щеток, коллектора, втулок, обмотки и якоря. Ведь при выработке втулок может осуществляться просадка тока при запуске и нестабильное срабатывание моторчика, а поврежденный или подгоревший коллектор будет попросту «съедать» щетки.

Читать далее: Сельхозник КамАЗ-45143 технические характеристики, цена и фотографии

Если стартер включается, а мотор не крутит, пришло время узнать, как проверить бендикс стартера. Бендикс обычно не ремонтируется, а заменяется, но причины его поломки знать необходимо. Их не много:

засохла или загустела смазка;
износились пружины;
на роликах появились дефекты и стёртости или произошёл диаметральный износ.

Проверка бендикса производится без сложностей. Придумайте мягкую прокладку, чтобы обернуть механизм и тем самым избавить от повреждений.

Затем поместите его в тиски, при этом муфта прибора должна иметь односторонний поворот. Если есть вращение в две стороны, причина поломки – дефект муфты. Эту деталь придётся заменить. Соблюдая точный порядок действий и инструкций, проверку стартера и замену дефектных деталей вы проведёте без труда.

Поиск неисправности и ремонт

Любой ремонт начинается с диагностики. Когда машина не заводится, нужно исключить поломки системы зажигания, питания

Важно проверить аккумуляторную батарею. Опытные автомобилисты могут определить выход из строя элементов стартера на слух

Например, если будет неисправно втягивающее реле, будет слышно характерное жужжание, но двигатель не будет прокручиваться.

Бендикс, не та деталь, которую рекомендуют ремонтировать. Цена и доступность детали на любую модель сводят на нет целесообразность трудозатрат на его переборку.

Итак, на снятом стартере определяется причина поломки. Если есть подозрение на бендикс, стартер необходимо немножко разобрать. Затем обгонная муфта снимается с вала и производится ее дефектовка. Если шестерня вращается в разные стороны, либо обнаружен люфт на валу, высокая степень износа граней шестерни — бендикс нужно менять в сборе. В редких случаях можно попробовать осуществить ремонт.

Это приемлемо в случае потери или разрыва пружинок, запрессовки новых втулок. Однако, после этого механизм не проработает долго. Это может быть временной мерой. Если разрушены ролики, обоймы, сама шестерня, лучше произвести замену детали целиком. Поменять бендикс своими руками сможет автомобилист с начальными навыками автослесаря. Часто бывает сложнее снять сам стартер с машины.

https://www.youtube.com/watch?v=uUNBqISrqqg

Один раз увидев бендикс, его уже не спутаешь ни с какой другой деталью. Марка авто, конструкция стартера не играют никакой роли. Возможны незначительные различия, такие как присутствие либо отсутствие пружинок, опорных чашек.

Зная принцип работы и возможные поломки этой детали, устранить недостатки можно за пару часов самому, либо обратившись в автосервис. Затягивать с ремонтом не рекомендуется. Поломка одной детали влечет за собой проблемы с другими узлами и механизмами автомобиля. Кроме того, заводить машину «с толкача» не всегда возможно и приемлемо. Особенно это касается машин с АКПП.

Несколько советов от опытных водителей

Приведем для вас несколько советов от опытных автомобилистов, которые помогут вам избежать возможных проблем и неудобств при ремонте или замене бендикса:

Перед установкой нового или отремонтированного бендикса всегда проверяйте его работоспособность и привод агрегата.
Все пластиковые шайбы должны быть целыми.
При покупке нового бендикса желательно иметь при себе старый с тем, чтобы удостовериться в их идентичности. Зачастую похожие детали имеют мелкие отличия, которые визуально не запоминаются.
Если вы разбираете бендикс в первый раз, желательно записывать процесс на бумаге или складывать отдельные части в порядке их демонтажа. Или пользуйтесь мануалом с фотографиями, приведенными выше видеоинструкциями и так далее.

Диагностика и замена

Среди остальных причин поломки и выхода из строя главной же является пробуксовка бендикса при свободном ходе. Это возникает по той причине, что в пазы и ролики попадает определенное количество грязи. Первым признаком является шум якоря при запуске стартера, а при этом коленчатый вал стоит неподвижно. В такой ситуации не обойтись без проведения ремонта.

Для того, что бы продиагностировать, непосредственно, сам бендикс, можно сделать это на автомобиле. Сделать это нужно следующим образом:

Включаем передачу;
Выжать тормоз;
Запустить стартер.

Теперь нужно слушать. Если вы услышали звук, который характеризует вращение якоря, то это признак того, что бендикс стартера пробуксовывает. Это значит, что он немедленно нуждается в ремонте или в его замене на новый бендикс.

Мелкий ремонт бендикса:

Стартер снимается с автомобиля;
Погружается в приготовленную емкость с бензином и остается там на несколько часов. Это делается для того, чтобы вымыть почистить его от грязи;
Не вынимая изделие из емкости, прокрутите несколько раз шестерню муфты, это поможет качественнее очистить пазы;
После этого он достается и вымывается.

Если по итогу такой очистки вы не добились желаемого результата, тогда придется снимать обгонную муфту и разбирать ее.

Рассмотрим поэтапно разбор и ремонт бендикса:

Первым делом я советую отсоединить стартер автомобиля. Но перед этим нужно обязательно отсоединить минусовую клемму от аккумулятора. После этого нужно один проводок отключить от втягивающего реле, а другой открутить при помощи ключа гаечного на самом стартере. Чаще используется ключ на «13»;
Теперь нужно открутить все крепежи, которые удерживают стартер. В каждой машине присутствует своя система крепежа. Так что будьте готовы к тому, что при демонтаже стартера по пути вам придется демонтировать еще некоторые элементы;
Уже на этом этапе легко определить состояние маховика;
В том случае, если решили все же менять бендикс, необходимо разобрать стартер. Первым делом снимаем крепеж крышки, а после отсоединяем крепление выхода обмотки на втягивающее реле. Можно достать шайбу-скобу;
После надо снять последний крепеж и разобрать стартер пополам. В случае, когда внутри его обнаруживаем шарик, необходимо сохранить его;
Совет: если уж разобрали стартер, посмотрите все его узлы, которые тоже иногда выходят из строя. Устаревшие детали также можно поменять;
В случае, если это необходимо, снимаем втягивающее реле, резиновую вставку и шайбу. После достаем все оставшиеся мелкие детали;
Далее при помощи отвертки вынимаем уши нашего бендикса;
Для того чтобы освободиться от стопора, необходимо опустить шайбу вниз, при этом орудуя той же отверткой. Бывает, что вместо шайбы стоит стопорное кольцо. В таком случае для удобства можно использовать молоток и гаечный ключ. Ключ наставить на стопор и молотком сбить его вниз;
Стопорное кольцо, которое осталось, можно стянуть с вала, при этом поддевая его маленькой отверткой или специальным съемником;
Теперь остается снять бендикс и на его место установить новую деталь;
Чтобы собрать все назад, необходимо проделать все действия в обратном порядке.

Ремонт бендикса

Конечно же изначально нужно снять стартер — разобрать его – снять с вала эту шестерню

Это подготовительные шаги на них я не буду заострять внимание

1) После этого нам нужно располовинить шестерню, отсоединить верхнюю и нижнюю части.

2) Затем смотрим на состояние роликов и пружин, зачастую дело именно в них.

3) Пружины могут быть просевшими или как еще называют уставшими, от времени они могут быть подвержены ржавчине – просто сломаться. Нужно их заменить, чтобы прижим был как прежде.

4) Дело может быть и в самих роликах, после длительного времени использования они просто стираются, нужно понимать, что на них действуют достаточно сильные нагрузки. При необходимости также меняем.

Посмотрите небольшое видео, по ремонту.

Вот такая вот конструкция этот бендикс, не смотря на простату, он выполняет вполне реальную работу.

НА этом все, читайте наш АВТОБЛОГ.

Бендикс стартера — это самый маленький и в то же время важный элемент конструкции стартера. Изобретен был этот элемент американцем Винсентом Бендиксом. Главная задача данного механизма заключается во временном соединении вала стартера с венцом маховика для вращения

Что он собой представляет?

Данный механизм — это устройство с шестерней привода и обгонной муфты. Бендикс на стартере располагается на косозубом валу. Благодаря своей конструкции, данный элемент позволяет выходить шестерне из стартера, чтобы в момент запуска соединиться с маховиком ДВС. Когда механизм вращается, инерция сборки шестерни заставляет двигаться бендикс по спирали. Таким образом, данный элемент взаимодействует с зубчатым венцом двигателя.

После того как ДВС успешно завелся, скорость вращения последней детали возрастает в несколько раз и превосходит показатели оборотов шестерни привода, вследствие чего она обратно передвигается по винтовому валу и выходит из зацепления с венцом.

Устройство бендикса:

шестерня привода;
обгонная муфта;
анкерная плита;
косозубый вал.

Принцип работы и особенности деталей механизма бендикса

Шестерня привода с обгонной муфтой служит для того, чтобы работа двигателя стартера не совпадала с частотой оборота ДВС. Обе детали поворачиваются синхронно, сообща с валом якоря лишь в одну сторону. В другую они вращаются свободно. Причем данное показание не зависит от состояния якоря, который располагается в такой детали, как стартер. Бендикс на отечественных автомобилях волжского производства представляет собой роликовый инструмент, который работает по принципу клина. Когда данное устройство приводится в действие, обороты якоря передаются наружной обойме муфты. Внешняя обойма при этом начинает вращаться по отношению к внутренней. Зачастую последняя деталь остается неподвижной во время работы бендикса, потому что шестерня находится в соединении с маховиком неработающего двигателя. Под воздействием ролики перемещаются к узкой части клинового пространства, тем самым разделяя обе обоймы между собой. Таким образом, бендикс стартера приводит в действие якорь, при этом параллельно приводя в действие маховик.

Также следует отметить, что данная деталь имеет в своей конструкции специальную пружину и наклонные шлицы. Они служат для того чтобы бендикс стартера выходил из соединения с венком маховика. Данные детали устанавливаются на валу якоря. По ним ходит ступица навстречу вращению двигателя.

Уязвимые детали

Как и любой другой механизм, бендикс стартера имеет свои слабости. И заключаются они в повышенном износе шестерен привода и венца маховика. При зацеплении обе детали сильно подвергаются ударному воздействию, поэтому, как правило, их срок службы небольшой.

Применение

На сегодняшний день бендикс стартера нашел широкое применение в автомобильной отрасли, а именно в электрических стартерах транспортных средств. Также данная деталь устанавливается на некоторые самолеты.

Аналоги бендикса

Возможно, вам будет интересно узнать, что подобная бендиксу деталь используется и в механических коробках передач. Особенно в ситуациях, когда автомобиль едет с горы. Но вариации бендикса широко применяют не только в автомобилях. Как было сказано выше такое устройство используется в велосипедах, а также в конструкции вертолетных винтов. По сути устройство может помочь в любом механизме во время запуска.

Самое главное правильно подобрать его и вовремя менять детали бендикса. Теперь вы наконец-то знаете, что такое бендикс стартера и больше не будете мучить себя этим вопросом. А поскольку это действительно одна из ключевых деталей, то разбираться в ее работе и конструкции должен каждый автомобилист. Всегда вовремя заменяйте детали бендикса и следите, чтобы он не наполнялся ненужным мусором, тогда вы будете безопасно чувствовать себя на дороге.

Что если он не возвращается

На самом деле бендикс обеспечивает долгую и исправную работу всего узла. И если бы не он, то в тот момент, кода вы выключаете стартер (то есть машина завелась), он не выводит из зацепления с двигателем, что называется «не возвращается», то вращающийся вал двигателя попросту сломает сам стартер. Что, кстати, иногда и случается, когда неисправностью бендикса бывает обратный процесс – то есть разгонная муфта не проскакивает, а, наоборот, залипает и продолжает вращать вал вместе с электродвигателем. То есть бендикс не выходит из зацепления.

А сейчас мы говорим о неисправности, когда бендикс проскакивает, буксует, и выходит что он работает, но его мощности сцепления с двигателем не хватает для того, чтобы его прокрутить и завести. Все дело в том, что от больших нагрузок со временем стираются зубья шестеренки трещотки- храповика, и деталь выходит из строя.

Уже было сказано, что функционирует данная деталь – разгонная муфта с народным названием бендикс – по принципу храпового механизма. И причиной неисправности, когда зубья шестеренки не схватывают, и проскакивают при вращении по своей оси, не добившись зацепления, является в подавляющем большинстве случаев банальная изношенность этих самых зубьев. Ведь на самом деле в момент работы, эти самые зубья испытывают нешуточную нагрузку, поскольку приходится преодолевать усилие по вращению тяжелого коленчатого вала двигателя, компрессию его цилиндров и тому подобное.

Со временем из-за подобных нагрузок изнашиваются либо:

зубья шестеренок храпового механизма;
или (если он устроен не с шестеренками, а посредством двух колец с шариками, стопорным механизмом, который работает исключительно в одну сторону и возвратными пружинами) изнашиваются кольца, шарики или ломается пружина.

И подобная неисправность приводит к тому, что при вращении электромотора возникает характерная неисправность: отсутствие зацепления стартера с двигателем.
