Корпус дроссельной заслонки toyota rav4 с 2013 года

Шаги самостоятельной чистки дроссельной заслонки

Шаг 1: Подготовка

Перед началом чистки дроссельной заслонки убедитесь, что автомобиль выключен и ключ извлечен из замка зажигания. Также, убедитесь, что двигатель полностью остыл.

Шаг 2: Отсоединение воздушного фильтра

Отсоедините воздушный фильтр, чтобы получить доступ к дроссельной заслонке. Обычно, воздушный фильтр крепится с помощью зажимов или винтов. Ослабьте зажимы или отверните винты и аккуратно снимите воздушный фильтр.

Шаг 3: Наблюдение за дроссельной заслонкой

Внимательно рассмотрите дроссельную заслонку и сопряженные с нею детали

Обратите внимание на наличие грязи, копоти, масляных отложений или других загрязнений

Шаг 4: Защита окружающих деталей

Прежде чем начать чистку, убедитесь, что окружающие детали, выходящие наружу от дроссельной заслонки, надежно защищены от попадания пыли и грязи. Для этого можно использовать кусок тряпки или пленки.

Шаг 5: Применение чистящего средства

Выберите подходящее чистящее средство для очистки дроссельной заслонки. Часто используется специальный аэрозольный спрей для очистки дроссельных заслонок. Нанесите небольшое количество средства на мягкую ткань или щетку и аккуратно очистите поверхность заслонки.

Шаг 6: Удаление остатков

Тщательно удалите все остатки чистящего средства с поверхности дроссельной заслонки. Убедитесь, что все детали полностью просушены, прежде чем продолжить сборку.

Шаг 7: Сборка и проверка

Соберите все ранее отсоединенные детали, включая воздушный фильтр. После сборки, включите двигатель и убедитесь, что дроссельная заслонка функционирует должным образом.

Важно помнить, что чистка дроссельной заслонки является ответственной процедурой, которую следует проводить с осторожностью и в соответствии с рекомендациями производителя автомобиля. Если у вас возникли сомнения или вы не имеете достаточного опыта, рекомендуется обратиться к профессиональному автомобильному механику для проведения чистки дроссельной заслонки

Чистка дроссельной заслонки Ваз 2114

Инжекторная система питания современных автомобилей ВАЗ не отличается особенной сложностью, а разница в конструкции системы на моделях незначительна. Тем не менее, инжектор требует более точных регулировок и любая мелочь может привести к перебоям в работе двигателя. Сегодня мы рассмотрим дроссельную заслонку ВАЗ 2114, и на ее примере установим причины неисправностей холостого хода и других систем, связанные с ее засорением.

Признаки и причины засорения дроссельной заслонки ВАЗ 2114

Дроссельная заслонка инжекторных двигателей ВАЗ самой первой после воздушного фильтра встречается со всеми засорениями, которые может вызвать атмосферный воздух. Фильтр справляется с очисткой удовлетворительно, но некоторые частички пыли все же проникают внутрь системы через неплотности патрубков. Кроме того, картерные газы могут через вентиляцию картера наносить масляную пленку на дроссельную заслонку и регулятор холостого хода.

В общем и целом, засорение дроссельной заслонки приводит к неполному перекрыванию впускного диффузора, что обычно приводит к:

неоправданно высоким оборотам холостого хода; повышенному расходу топлива; тяжелому запуску двигателя; плавающие холостые обороты. Но вследствие загрязнения заслонка может не до конца открываться, а это чревато рывками, провалами в работе двигателя, а так же недостаточной приемистости и потере эффективной мощности.

Когда чистить дроссельную заслонку ВАЗ 2114

Специалисты рекомендуют проводить чистку дроссельной заслонки и РХХ не реже, чем раз в 60 000 км. Процедура совсем несложная, и занимает несколько минут, зато снимает массу проблем, особенно ярко выраженных при эксплуатации автомобиля в условиях города и интенсивного движения. Процесс очистки заслонки нужно проводить на остывшем двигателе, а из инструментов нам понадобятся только отвертка для отсоединения хомутов и торцовый ключ на 13. И новая прокладка.

Также перед началом работы стоит подумать о том, чем мыть будем. Мыть можно, в принципе, чем угодно, но топливщики рекомендуют использовать жидкость для очистки карбюраторов. Она лучше всего справляется масляным налетом, оседающим на поверхности заслонки и диффузора. Если покупка жидкости за 120 рублей сможет нанести непоправимый урон вашему бюджету, тогда можно использовать ацетон, или любой растворитель.

Демонтаж дроссельной заслонки

Снмем дроссельную заслонку с двигателя полностью. Так мы сможем обеспечить более тщательную очистку. Чтобы добраться до всего топливного хозяйства двигателя, нам будет необходимо снять декоративный кожух, который скрывает своей неповторимой эстетикой двигатель 2114. После этого нужно снять шланг системы принудительной вентиляции картера, который зачастую и стает виной засорения заслонки.

Попутно стоит взглянуть на воздушный патрубок. Если в нем есть масло, то это говорит о том, что система принудительной вентиляции картера потеряла былую свежесть и тонкий канал вентиляции мог забиться.

После этого необходимо стравить давление из системы охлаждения. Это нужно для того, чтобы антифриз не выливался из прогревочных шлангов, которые нам предстоит снять. Когда давление стабилизировалось, можно снимать шланги с патрубков корпуса дроссельной заслонки. Для того, чтобы антифриз не пролился, мы рекомендуем использовать вместо пробок для шлангов две старые свечи зажигания. Они всегда есть под рукой, их легко вставить и просто вынуть из шланга. Снимаем трос привода заслонки, отсоединяем шланг вентиляции бензобака, и снимаем дроссель в сборе.

Чистка дроссельной заслонки ВАЗ 2114

Конечно, проще чистить аэрозольной жидкостью, тогда не придется ковыряться в труднодоступных каналах ушными палочками. При чистке соблюдайте аккуратность и избегайте использования острых металлических предметов, чтобы не повредить диффузор и заслонку.

Начнем с датчика РХХ. Сперва вынимаем его и оцениваем степень его загрязнения. Скорее всего, он будет в маслянистой пленке и грязи. После этого берем очиститель карбюраторов и обильно разбрызгиваем аэрозоль на рабочую поверхность датчика. Особенно тщательно промываем конусную иглу и ее пружинку. Процедуру проводим до тех пор, пока датчик не станет чистым полностью. Перед тем, как устанавливать датчик, необходимо проверить расстояние от корпуса датчика до самого конуса. Оно должно быть в пределах 22-23 мм.

После очистки узла даем ему хорошо просохнуть, устанавливаем новую прокладку и собираем всю конструкцию в обратном порядке. Холостые должны прийти в норму, а работа двигателя стабилизироваться. Устойчивых вам холостых оборотов, и удачи на дорогах!

Датчик бесконтактный положения дроссельной заслонки (ДПДЗ 36.3855), все модели ВАЗ инжектор

Уважаемые покупатели, во избежание ошибок при отправке датчика бесконтактного положения дроссельной заслонки (ДПДЗ 36.3855), в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска и количество клапанов , инжектор или карбюратор.

Датчик бесконтактный положения дроссельной заслонки (ДПДЗ 36.3855 ) предназначен для установки на корпусе дроссельной заслонки систем впрыска топлива двигателей ВАЗ, с целью преобразования углового положения дроссельной заслонки в пропорциональное изменение электрического напряжения, и используется бортовым компьютером для управления подачей топлива.

Основное достоинство — отсутствие механического контакта при преобразовании электрического сигнала. Ресурс работы повышается в 3 раза по сравнению с эксплуатируемыми в данное время на автомобилях ВАЗ.

ДПДЗ – это автомобильный потенциометр, один конец которого подключен к «массе», другой – к «плюсу» напряжения питания. На нем также имеется и третий контакт, он отсылает сигналы о положении дроссельной заслонки на электронный блок управления автомобиля. Когда водитель жмет на педаль акселератора, дроссель реагирует на это открытием заслонки. Как следствие, напряжение в датчике растет, а информация об этом передается на контроллер. Аналогично работает взаимосвязь и при отпускании педали газа.

Датчик бесконтактный положения дроссельной заслонки ДПДЗ устанавливается в посадочное место, которое находится в корпусе дроссельного узла. При этом датчик напрямую связан с дроссельной заслонкой и реагирует на ее движение, передавая соответственный сигнал на контроллер. В зависимости от этого, ЭБУ дозирует количество бензина для подходящей в конкретной ситуации смеси.

Конструктивно датчик является составляющей впускной системы двигателя, регулирует количество поступающего воздуха, т.е. за качество топливно-воздушной смеси. Состоит ДПДЗ из постоянного и переменного резисторов, сопротивление которых достигает 8 Ом. Напряжение же на его выходе в зависимости от положения самой заслонки постоянно меняется. За всем следит контроллер, а количество топлива регулируется в зависимости от полученных данных.

— Номинальное напряжение питания 5 В;

— Потребляемый ток не более 12 мА;

— Датчик обеспечивает линейную характеристику выходного сигнала от 0,535+_ 0,07 до 4,634+_0,092В, при механическом угле поворота от 18 до 106 градусов соответственно.

— Нелинейность характеристики не более 1,5%.

Симптомы неисправности датчика положения дроссельной заслонки:

1. Проблемы на холостом ходу, которые уже описаны выше.
2. При выключении передачи во время движения автомобиля двигатель иногда глохнет.
3. При наборе скорости проявлялись рывки, особенно при плавном разгоне.
4. Плавают обороты холостого хода практически на всех режимах работы двигателя.
5. Может загореться лампа «CHECK ENGINE», но это не обязательное условие при поломке ДПДЗ.

Другие артикулы товара и его аналогов в каталогах: 2112 – 1148200-01 ; 2112-1148200-82, 36.3855 .

Особенности изделия: Датчик положения дроссельной заслонки (обозначение по каталогу «СЧЕТМАШ», Курск ТУ4594-034-00225331 ) , предназначен для преобразования углового положения дроссельной заслонки в напряжение постоянного тока и используется в автомобилях с электронной системой управления двигателем.

ВАЗ-21120, ВАЗ-11170, ВАЗ-11180, ВАЗ-11190, ВАЗ-21080, ВАЗ-21090, ВАЗ-21099, ВАЗ-21100, ВАЗ-21110, ВАЗ-21130, ВАЗ-21140, ВАЗ-21150, ВАЗ-21200, ВАЗ-21210, ВАЗ-21230, ВАЗ-21310, ВАЗ-21700, ВАЗ-21720, ЗАЗ-1102, ЗАЗ-1103, ЗАЗ-1105, Daewoo Lanos, Daewoo Sens.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как выявить неполадку д атчика положения дроссельной заслонки на автомобиле семейства ВАЗ 2108-2112 и их модификаций с электронной системой впрыска топлива ?

Как самостоятельно заменить д атчик положения дроссельной заслонки 2112- 1148200-81 (36.3855) на автомобиле семейства ВАЗ 2108-2112 и их модификаций с электронной системой впрыска топлива.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Как выявить неполадку д атчика положения дроссельной заслонки на автомобиле семейства ВАЗ 2108-2112 и их модификаций с электронной системой впрыска топлива ?

Как самостоятельно заменить д атчик положения дроссельной заслонки 2112- 1148200-81 (36.3855) на автомобиле семейства ВАЗ 2108-2112 и их модификаций с электронной системой впрыска топлива.

Какую проблему решает чистка дроссельной заслонки?

Основная проблема, которую решает чистка дроссельной заслонки, — это восстановление нормальной работы двигателя. Заслонка регулирует количество воздуха, поступающего во впускную систему, и его смешивание с топливом. Если заслонка загрязнена и не открывается/закрывается должным образом, то это может привести к ограничению потока воздуха или его неправильному смешению с топливом. В результате двигатель может работать неравномерно, терять мощность или подвисать на холостом ходу.

Кроме того, загрязненная дроссельная заслонка может вызвать проблемы с работой других систем автомобиля. Например, существует риск неисправности системы регулирования холостого хода или датчиков, определяющих положение заслонки. При этом, автомобиль может выдавать ошибки в виде мигания Check Engine на панели приборов. Очистка дроссельной заслонки позволяет избежать этих проблем и восстановить нормальную работу автомобиля.

Процедура отчистки узла

Чистка дроссельной заслонки возможна как с демонтажем, так и без снятия узла

Во втором случае следует проявлять осторожность чтобы чистящее средство не попало на кузов. Для очистки заслонки следует воспользоваться нижеприведенными рекомендациями. После снятия дроссельного узла требуется оценить степень его загрязнения

После снятия дроссельного узла требуется оценить степень его загрязнения.

Оценка степени загрязнения дроссельной заслонки

При очистке внимание следует уделить и сеточке дроссельной заслонки. Ее следует изъять и промыть с использованием чистящего средства. При заметных повреждениях сеточки или уплотнительной резинки их следует заменить

При заметных повреждениях сеточки или уплотнительной резинки их следует заменить.

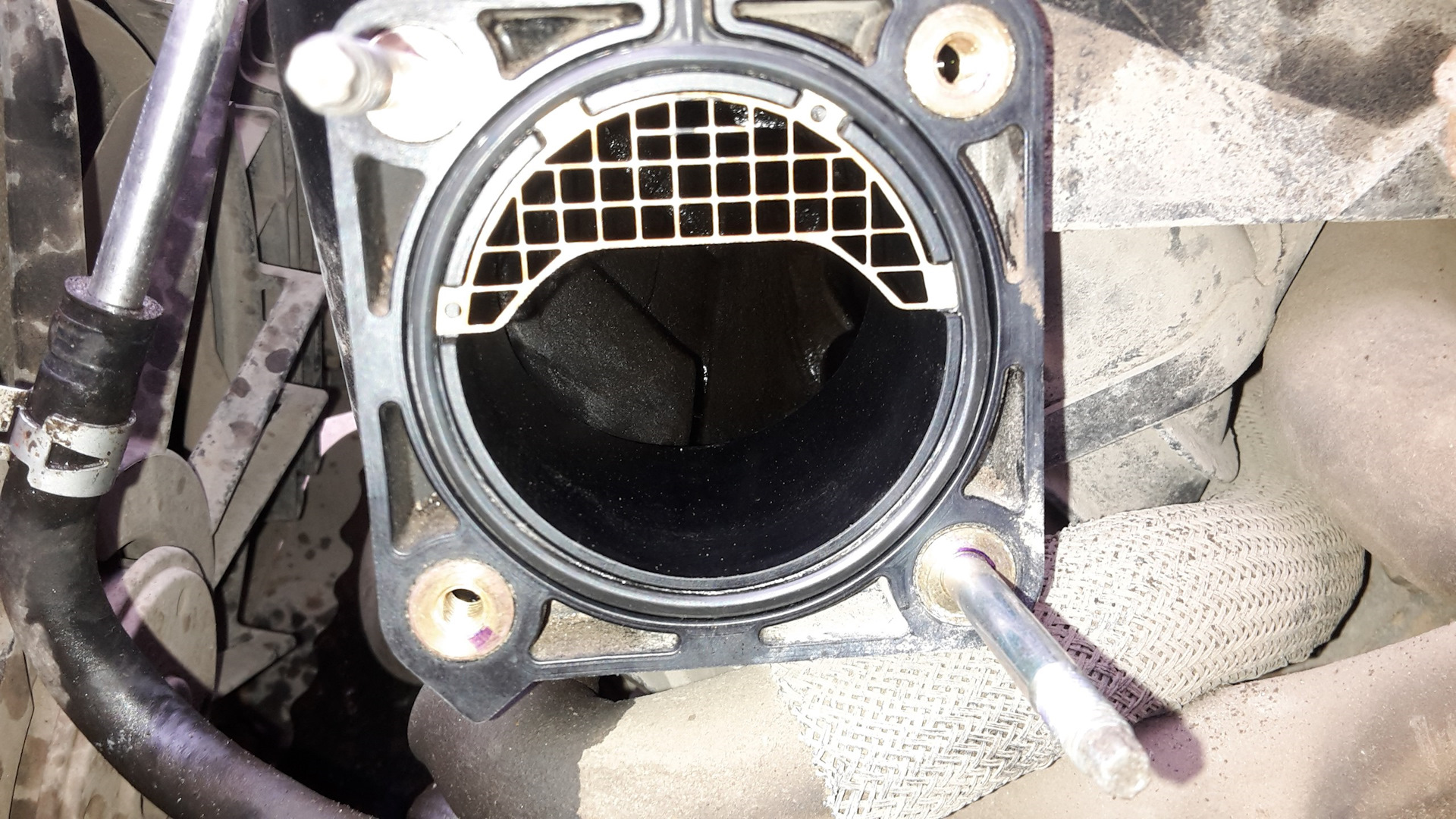

Сеточка, которая требует очистки

Вид после снятия сеточки с уплотнительной резинкой

Очищенная уплотнительная резинка и сеточка

Дроссельный узел рекомендуется обильно заливать средством для очистки инжекторов или карбюраторов. После снятия загрязнений при визуальном осмотре заслонки на просвет автовладелец может обнаружить небольшие зазоры по ее краям. Их наличие обусловлено конструкцией узла и является полностью нормальным.

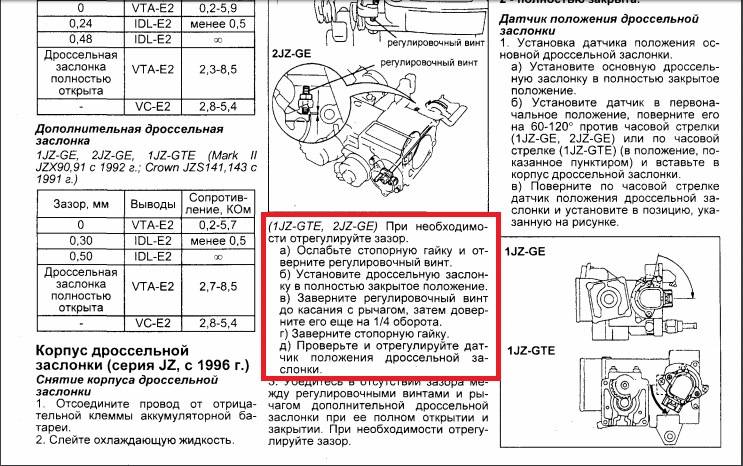

Наличие зазоров

При невозможности очистить узел с первого раза не стоит прилагать чрезмерное усилие. Для борьбы с загрязнениями лучше обработать заслонку чистящими средствами повторно.

Очищенная заслонка

Что нужно для самостоятельной чистки дроссельной заслонки?

Для самостоятельной чистки дроссельной заслонки Toyota RAV4 3 поколения вам понадобятся следующие инструменты и материалы:

• Отвертка или ключ для откручивания крепежных болтов.
• Специальный очиститель для дроссельной заслонки или карбюратора.
• Мягкая щетка или зубная щетка.
• Чистая тряпка или ватные тампоны для протирки.

Перед началом чистки дроссельной заслонки обязательно убедитесь, что двигатель остыл, так как работа с горячим двигателем может быть опасной.

Очистка дроссельной заслонки рекомендуется выполнять не реже, чем каждые 30 000-40 000 километров пробега или в случае возникновения проблем с регулировкой оборотов холостого хода или неравномерной работой двигателя. Также, регулярная чистка поможет вам поддерживать оптимальные показатели экономичности и производительности двигателя вашего автомобиля.

Принцип работы датчиков положения заслонки

Зная разновидности датчиков дроссельной заслонки, рассмотрим их конструктивные особенности и принцип работы. Для начала рассмотрим контактный датчик или пленочно-резистивный.

Свое название пленочный этот элемент получил благодаря использованию конструктивной детали в виде пленки. На пленке расположена дорожка, по которой перемещается подвижный элемент — ползунок. Составляющими деталями контактного потенциометра являются:

1. Корпус, изготовленный из пластика
2. Пленочное сопротивление. С одной стороны на стальную пластину подается положительный заряд, а с другой отрицательный
3. Подвижный элемент — ползунок, который соединен с дроссельной заслонкой

Принцип работы детали заключается в том, что на дорожку подается постоянное напряжение при включенном зажигании и работающем моторе. Когда дроссельная закрыта при работающем двигателе на холостом ходу, на выходе третьего контакта величина напряжения не превышает 0,7В. Как только водитель нажимает на газ, происходит изменение положения заслонки. С перемещением заслонки происходит движение ползунка по резистивной дорожке. При открытии заслонки снижается сопротивление, а значит увеличивается напряжение на третьем сигнальном контакте датчика. При полностью открытой дроссельной заслонке величина напряжения на сигнальном проводе составляет 4В.

https://youtube.com/watch?v=yzsa66o5pM4%3F

Снимаемая величина напряжения посредством сигнального провода поступает на ЭБУ. Контроллер корректирует подачу топлива в зависимости от величины открытия дросселя. С течением времени происходит износ ползунка и пленочного резистивного элемента, поэтому датчик выходит из строя и нуждается в замене. Ремонту эта деталь не подлежит, и при ее поломке, требуется замена.

Это интересно!Чаще всего из строя выходит датчик по причине истирания дорожки. В таком случае может вовсе не изменяться напряжение при работе двигателя или изменяться с резкими перепадами, что зависит от характера неисправности.Контактный датчик положения дроссельной заслонки имеет иную конструкцию, а значит, и другой принцип работы.

В основе функционирования ДПДЗ бесконтактного типа лежит эффект Холла. За счет использования этого, рассматриваемый элемент лишился контактов, откуда и получил соответствующее название. Вместо контактной пластины, в конструкции применяется постоянный магнит. В корпус датчика встроена интегральная микросхема, работающая по принципу эффекта Холла. Задача этой микросхемы заключается в том, чтобы считывать изменения магнитного поля, что достигается посредством изменения положения постоянного магнита.

Постоянный магнит крепится к дроссельной заслонке. Когда заслонка открывается, происходит одновременное перемещение магнита. Изменения положения магнита фиксируются при помощи микроконтроллера. Фиксируемые значения микроконтроллером преобразуются соответственно в электрический сигнал. Величина подающего напряжения аналогична контактному датчику. Именно поэтому контактный датчик можно совершенно свободно и без доработок заменить на бесконтактный.

Это интересно!К ряду достоинств бесконтактного элемента стоит отнести большой ресурс работы за счет отсутствия трущихся деталей. Из недостатков надо отметить стоимость, которая в 2 раза выше обычного контактного ДПДЗ.

Адаптация дроссельной заслонки

Для того, чтобы выполнить обучение дроссельного узла, необходимо воспользоваться инструкцией, которая приведена ниже.

• Обесточить бортовую сеть автомобиля на время от 15 до 30 минут. Для этого необходимо сбросить минусовую клемму аккумуляторной батареи.
• Подключить бортовую сеть к аккумулятору.
• Выключить все потребители электроэнергии в автомобиле, например, мультимедиа систему или свет.
• Вставить ключ в зажигания.
• Запустить силовую установку. Дать поработать мотору 10-15 минут. При этом обороты будут плавать от 2000 вниз. Запрещено производить любые действия в автомобиле во время адаптации, например, поворачивать руль или нажимать педаль тормоза.
• Как только обороты придут в норму и перестанут плавать требуется дать поработать двигателю несколько минут и заглушить его. На этом обучение дроссельного узла можно считать законченным.

Что такое дроссельная заслонка? И возможные проблемы с ней

По сути, дроссельная заслонка — это клапан, расположенный между воздухозаборником и впускным коллектором.

В автомобиле с впрыском топлива и электронным управлением, датчик положения дроссельной заслонки и датчик воздушного потока обмениваются данными с компьютером, который подает соответствующее количество топлива, необходимое для инжекторов.

В закрытом положении, дроссельная заслонка практически полностью перекрывает доступ воздуха, но когда она находится в широко открытом положении, то заставит ваш двигатель реветь.

В более старых карбюраторных двигателях, дроссель встроен в карбюратор.

Во время движения вы постоянно открываете и закрываете дроссельную заслонку (даже не замечая) каждый раз, когда используете педаль газа.

Когда это происходит, датчик положения дроссельной заслонки сообщает ЭБУ, что вы нажали на газ.

А датчик воздушного потока обнаруживает больше воздуха и отправляет сообщение на компьютер автомобиля, чтобы увеличить количество топлива подаваемого инжекторами.

Современный двигатель с дроссельной заслонкой

Более современные автомобили используют электронный датчик, чтобы сообщить бортовому компьютеру, сколько топлива нужно подать в соответствии с входящим потоком воздуха.

В старые времена педаль газа (акселератор), физически соединялась с корпусом дроссельной заслонки тросом, но на данный момент в современных автомобилях, используются датчики и серводвигатели, для выполнения этой задачи.

Исправна ли ваша дроссельная заслонка?

Когда дроссельная заслонка перестаёт работать должным образом, обороты двигателя — могут быть слишком высокими или очень низкими.

Хороший воздушный фильтр крайне важен для работы дроссельной заслонки, потому что накопление грязи на его поверхности со временем может привести к блокировке поворотного плоского клапана, вызывая проблемы с холостым ходом и ухудшением управляемости.

В зависимости от того, как дроссельная заслонка расположена на двигателе вашего автомобиля, на ней также могут скапливаться нагар и остатки масла.

При низких оборотах двигателя вы можете даже заметить, что ваш автомобиль заглох на красном свете.

Пониженные обороты двигателя, как правило являются результатом закоксовывания дроссельной заслонки, и ограниченного воздушного потока, что подавляет воспламенение топлива в камерах сгорания вашего двигателя.

Необычно высокие или непоследовательные (скачкообразные) обороты на холостом ходу, могут быть результатом поступления слишком большого количества воздуха, проходящего через дроссельную заслонку.

Любая из этих проблем может существенно повлиять на производительность вашего двигателя, и скорее всего загорится индикатор Check Engine.

В современных автомобилях, большинство проблем с дроссельной заслонкой, скорее всего будут связаны с электрикой.

Важно не перемещать клапан в корпусе дроссельной заслонки вручную!

Некоторые владельцы автомобилей проделывают это, пытаясь почистить клапан, но это может сбить с толку компьютер вашего автомобиля относительно положения покоя вашего клапана.

Если датчик положения дроссельной заслонки (TPS) или датчик воздушного потока находятся на корпусе дроссельной заслонки, будьте осторожны с ними.

Удаление или снятие TPS может потребовать повторной калибровки впоследствии.

Датчики массового расхода воздуха (MAF) очень чувствительны к загрязнению, а для их чистки необходим специальный растворитель.

Другие проблемы с дроссельной заслонкой могут включать в себя, — неисправные клапаны контроля холостого хода (IAC) или датчики абсолютного давления в коллекторе (MAP).

Клапан IAC позволяет компьютеру контролировать скорость холостого хода, выпуская небольшое количество воздуха в воздухозаборник. Датчик MAP превращает вакуум двигателя в коллекторе в электронный сигнал, сообщающий компьютеру, сколько топлива нужно закачать.

У двигателя с высокими оборотами на холостом ходу, которые поднимаются и опускаются, могут быть, или утечка вакуума, или порванный впускной шланг.

Постоянно высокий уровень холостого хода может означать, что клапан IAC постоянно открыт, и может потребоваться регулировка механического ограничителя дроссельной заслонки.

Источник

Зачем чистить дроссельную заслонку Toyota Rav4 3 поколения?

Чистка дроссельной заслонки помогает устранить накопившиеся отложения и восстановить нормальную подачу воздуха. Это помогает улучшить производительность двигателя, повысить его эффективность и снизить расход топлива. Также, чистая дроссельная заслонка способствует более плавному открытию и закрытию заслонки, что влияет на общую динамику автомобиля.

Регулярная чистка дроссельной заслонки рекомендуется проводить каждые 30 000-50 000 километров пробега или при возникновении проблем с работой двигателя, включая: холостой ход, расход топлива, провалы при разгоне и прочие симптомы. Также, тщательная чистка дроссельной заслонки необходима перед установкой нового датчика положения дроссельной заслонки или после замены любых смежных деталей системы впуска.

Кроме того, чистка дроссельной заслонки является одной из основных процедур при выполнении обслуживания двигателя или при диагностике проблем с системой впуска. Чистая дроссельная заслонка позволяет точнее определить реальное состояние двигателя и выявить возможные неисправности, которые могут быть связаны с загрязнением дроссельной заслонки.

Преимущества чистки дроссельной заслонки Toyota Rav4 3 поколения:

1.
Улучшение производительности двигателя.

2.
Повышение эффективности работы двигателя.

3.
Снижение расхода топлива.

4.
Более плавное открытие и закрытие заслонки.

5.
Предотвращение возникновения проблем с работой двигателя.

6.
Определение возможных неисправностей системы впуска.

Процесс профессиональной чистки дроссельной заслонки

Для профессиональной чистки дроссельной заслонки рекомендуется обратиться к специалистам в автосервисе. Процесс чистки обычно включает несколько этапов:

1. Подготовка автомобиля. Это включает в себя выключение зажигания, отключение провода отрицательной клеммы аккумулятора, а также отключение шланга от дроссельной заслонки.
2. Демонтаж дроссельной заслонки. Специалисты разберут систему дроссельной заслонки для более глубокой чистки и доступа к нагару.
3. Очистка дроссельной заслонки. Используя специальные инструменты и чистящие средства, специалисты аккуратно удаляют нагар и примеси с дроссельной заслонки.
4. Проверка и регулировка. После чистки специалисты проверяют работоспособность и производительность дроссельной заслонки, а также регулируют ее при необходимости.
5. Сборка и установка. После процедуры чистки дроссельная заслонка собирается и устанавливается на место с помощью специальных инструментов и крепежных элементов.
6. Проверка после чистки. Специалисты осуществляют проверку системы дроссельной заслонки и в целом автомобиля для убеждения в его правильной работе.

Профессиональная чистка дроссельной заслонки помогает восстановить оптимальную работу двигателя и повысить его эффективность. Рекомендуется проводить чистку дроссельной заслонки периодически, в соответствии с рекомендациями производителя автомобиля.

Какие инструменты необходимы для профессиональной чистки дроссельной заслонки?

Для профессиональной чистки дроссельной заслонки автомобиля Toyota Rav4 3 поколения потребуются следующие инструменты:

• Отвертка — позволит снять винты, крепящие дроссельную заслонку и ее корпус.
• Тряпка или ветошь — для удаления грязи и отложений с поверхностей.
• Растворитель или специальное средство для чистки — поможет растворить и удалить налет и сажу.
• Зухвалка или мягкая щетка — используется для аккуратной очистки деталей.
• Компрессор или сжатый воздух — для удаления пыли и мелких частиц.

При работе с дроссельной заслонкой рекомендуется использовать перчатки и защитные очки, чтобы защитить руки и глаза от возможных травм и попадания мелких частиц.

Использование правильных инструментов и защитных средств поможет вам выполнить профессиональную чистку дроссельной заслонки Toyota Rav4 3 поколения безопасно и эффективно.

Проблемы при оплате банковскими картами

Иногда при оплате банковскими картами Visa / MasterCard могут возникать трудности. Самые распространенные из них:

1. На карте стоит ограничение на оплату покупок в интернет
2. Пластиковая карта не предназначена для совершения платежей в интернет.
3. Пластиковая карта не активирована для совершения платежей в интернет.
4. Недостаточно средств на пластиковой карте.

Для того что бы решить эти проблемы необходимо позвонить или написать в техническую поддержку банка в котором Вы обслуживаетесь. Специалисты банка помогут их решить и совершить оплату.

Вот, в принципе, и все. Весь процесс оплаты книги в формате PDF по ремонту автомобиля на нашем сайте занимает 1-2 минуты.

2. Элементы системы управления дизельных двигателей

Электронный блок управления двигателем

Снятие и установка

1. Отсоедините отрицательную клемму от аккумуляторной батареи.

Внимание:

Подождите не менее 90 секунд после отсоединения отрицательной (-) клеммы аккумулятора для предотвращения срабатывания подушки безопасности или преднатяжителей.

2. Снимите декоративную крышку двигателя, отцепив 4 фиксатора.

3. Снимите крышку корпуса воздушного фильтра:

• Отсоедините разъем датчика массового расхода воздуха.
• Отсоедините хомут электропроводки.
• Отцепите 3 фиксатора и снимите крышку корпуса воздушного фильтра.

4. Отцепите хомут электропроводки, отверните три болта крепления и снимите корпус воздушного фильтра.

5. Снимите электронный блок управления двигателем:

Отверните 3 болта крепления кронштейна ЭБУ двигателя.

Отцепите два рычажка, вжав фиксаторы, и отсоедините два разъема ЭБУ двигателя.

*НажатьФиксатор*

Примечание:

После отсоединения разъемов убедитесь в том, что на них не попадают грязь, пыль и посторонние частицы.

• Снимите электронный блок управления двигателем с кронштейном.
• Отверните 4 винта и снимите два кронштейна с ЭБУ двигателя.

6. Установка производится в порядке, обратном снятию.

Дроссельная заслонка дизельного двигателя

Проверка датчика положения дроссельной заслонки

1. Подсоедините диагностический прибор к разъему DLC3.

2. Включите зажигание.

3. Включите диагностический прибор.

4. Выберите следующие параметры: Силовой агрегат / Двигатель и трансмиссия / Список данных / Положение дроссельной заслонки (Powertrain / Engine and ECT / Data List / Throttle Position).

5. При полностью открытой дроссельной заслонке проверьте соответствие отображаемых прибором значений спецификации.

Примечание:

Отображаемое на дисплее значение: не менее 60%.

Внимание:

Во время проверки коробка передач должна находиться в нейтральном положении.

Проверка дроссельной заслонки

1. Выключите зажигание.

2. Подождите не менее 5 секунд после выключения зажигания.

Примечание:

Убедитесь в том, что выключили зажигание перед выполнением проверки. Положение полного закрытия дроссельной заслонки достигается после выключения зажигания.

3. Подсоедините диагностический прибор к разъему DLC3.

4. Включите зажигание.

5. Включите диагностический прибор.

6. Войдите в следующее меню: Силовой агрегат / Двигатель и трансмиссия / Список данных / Угол открытия дроссельной заслонки (Powertrain / Engine and ECT / Data List / Diesel Throttle Angle).

7. Проверьте соответствие отображаемого значения спецификации (-5~5%.). Если результаты не соответствуют норме, замените корпус дроссельной заслонки в сборе.

8. Войдите в следующее меню: Силовой агрегат / Двигатель и трансмиссия / Список данных / Полное закрытие дроссельной заслонки (Powertrain / Engine and ECT / Data List / Throttle Valve Fully Closed).

9. Проверьте соответствие норме отображаемое прибором значение при полностью закрытой дроссельной заслонке (14.25~21.25°). Если результаты не соответствуют норме, замените корпус дроссельной заслонки в сборе.

Снятие и установка дроссельной заслонки

1. Отсоедините отрицательную клемму от аккумуляторной батареи.

Внимание:

Подождите не менее 90 секунд после отсоединения отрицательной (-) клеммы аккумулятора для предотвращения срабатывания подушки безопасности или преднатяжителей.

2. Снимите декоративную крышку двигателя, отцепив 4 фиксатора.

3. Отверните 4 болта, отцепите 12 зажимов и снимите нижнюю крышку двигателя.

4. Ослабьте два хомута и снимите воздуховод №3 с корпуса дроссельной заслонки и воздуховода №2.

5. Снимите корпус дроссельной заслонки в сборе:

• Отсоедините разъем датчика положения дроссельной заслонки.
• Отсоедините разъем привода дроссельной заслонки.
• Отверните две гайки и два болта крепления и снимите корпус дроссельной заслонки с прокладкой.

6. Установка производится в последовательности, обратной снятию.

Лучшие способы чистки дроссельной заслонки Toyota Rav4 3 поколения

Для наилучшего результата рекомендуется использовать следующие способы чистки дроссельной заслонки:

1. Использование специальных чистящих средств

На рынке существуют специальные аэрозоли и жидкости, разработанные для чистки дроссельной заслонки. Они обладают соответствующими свойствами, которые позволяют эффективно удалять загрязнения и неровности с поверхности заслонки. Перед применением чистящего средства, необходимо отключить аккумуляторное питание и снять электрический разъем.

2. Механическая чистка щеткой

Для более глубокой чистки можно использовать мягкую щетку или зубную щетку в сочетании с чистящим средством. Необходимо аккуратно пройтись по поверхности заслонки, особенно в районе патрубка впускной системы, где чаще всего скапливаются загрязнения.

3. Продуть сжатым воздухом

Для удаления мелких загрязнений и пыли можно воспользоваться сжатым воздухом. Для этого необходимо особенно аккуратно продуть всю поверхность заслонки и патрубка, предварительно заблокировав открытие заслонки рукой или специальным фиксатором.

4. Проверка регулятора холостого хода

При чистке дроссельной заслонки стоит также проверить состояние и работу регулятора холостого хода. Он может потребоваться регулировка или замена, если его функционирование вызывает сомнения.

Регулярная чистка дроссельной заслонки Toyota Rav4 3 поколения поможет поддерживать оптимальную работу двигателя и предотвратить возникновение серьезных проблем в системе подачи топлива.

Обзор дроссельной заслонки на Toyota Corolla 120 и примерная стоимость узла

Оригинальная дроссельная заслонка Тойота Королла 120 имеет артикульный номер 2203021030. Стоимость нового изделия высока и может достигать 45-50 тыс. рублей. По этой причине в продаже имеется широкий выбор фирменных узлов с авторазборок.

Приобретая дроссельную заслонку, снятую с автомобиля, владелец не может быть уверен в ее длительной и безупречной ее службе. Поэтому многие водители склонны к покупке аналогов оригинального изделия. При этом цена, как правило, ниже, а качество ничуть не уступает фирменной запчасти. С наилучшими вариантами дросселя для Corolla 120 можно ознакомиться в таблице ниже.

Таблица — Перечень аналогов оригинальной дроссельной заслонки на Королла 120

Фирма производителя	Артикульный номер	Примерная стоимость, тыс. рубль
OSSCA	14336	12-14
AISAN	THR321030	9-11
