Замена ступичного подшипника уаз хантер

Замена Ступичного Подшипника Уаз Буханка

В редких случаях причиной поломки является заводской брак. Именно поэтому подшипник ступицы УАЗа (номер 127509 в каталоге) разваливается к 30 тысячам, хотя в нем заложен весьма другой ресурс.

Еще один важный момент – сила затяжки. Если при замене мастер сильно затянул гайку подшипника, нагрузки на него тоже возрастут в несколько раз. Деталь будет постоянно нагреваться. В итоге потребуется УАЗу замена подшипника ступицы снова.

Вдобавок неисправность может сопровождаться вибрациями. Они могут передаваться на руль и на сам кузов. Ездить на таком автомобиле крайне опасно, поскольку есть риск клина колеса. На большой скорости это может вызвать неуправляемый занос.

Для начала нам нужно поддомкратить часть автомобиля, предварительно сорвав болты крепления колес. Автомобиль ставится на ручной тормоз. Дополнительно рекомендуется установить противооткатные упоры. Чтобы снять подшипник, придется извлечь всю ступицу. Сперва извлекаем тормозной диск. Далее откручиваем три крепежных винта, что идут на колпак муфты отключения колес. Снимаем эти элементы и выворачиваем шесть болтов крепления самой муфты. При этом нужно зафиксировать ступицу монтажной лопаткой. Иначе она будет прокручиваться во время демонтажа элементов. После извлечения муфты отгибаем лепесток замочной шайбы и откручиваем контргайку самой ступицы. Далее извлекаем шайбу при помощи минусовой отвертки. Откручиваем ступичную гайку и саму ступицу в сборе.

Регулировка рулевого управления

Проводится в обязательном порядке, иначе неизбежны проблемы с управлением автомобиля и возможен преждевременный износ резины передних колес.

Регулируется рулевое прокладками. Для стандартной шкворни подойдет 4 штуки, а для роликовой – 5 штук по 0,5 мм. После пробной поездки нужно потрогать колесо и шкворень. При нагреве колеса пару прокладок стоит убрать, если же накалилась шкворень, то добавить.

От состояния шкворни зависит качество управления УАЗом. При ее неисправности будут ощущаться удары в руль, поэтому следует вовремя заменять ее. Своими руками вполне можно осуществить этот ремонт, однако, при возможности обратиться к мастеру, не стоит этим пренебрегать.

Замена подшипников ступицы переднего колеса УАЗ 31519

Внешние признаки необходимости замены подшипников:

– повышенный шум при вращении колеса;

– невозможность добиться регулировкой номинального зазора в подшипниках.

Вам потребуются: съемник внутренних стопорных колец, отвертка с плоским лезвием, выколотка, молоток.

1. Снимите ступицу в сборе с подшипниками (см. «Снятие и установка ступицы переднего колеса»).

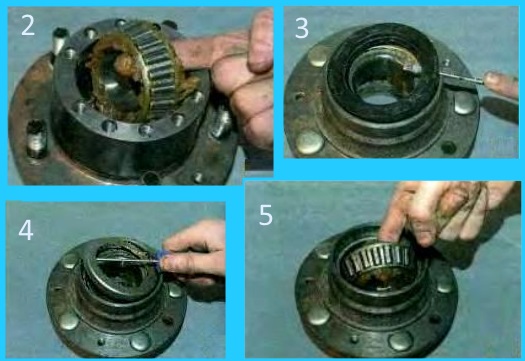

2. Выньте внутреннее кольцо наружного подшипника ступицы.

3. Поддев отверткой, извлеките сальник из ступицы…

После выпрессовки сальник не пригоден к дальнейшему применению. Замените его новым.

4. …упорную шайбу сальника ступицы…

5. …и выньте внутреннее кольцо внутреннего подшипника ступицы.

6. Промойте все детали керосином.

Предупреждение

Осмотрите беговые дорожки внутренних и наружных колец подшипников, а также рабочие поверхности роликов. Питтинг, видимый износ сепараторов, роликов и колец, а также раковины и сколы на роликах и кольцах не допускаются. Дефектные подшипники замените обязательно вместе с наружными кольцами. Наружный и внутренний подшипники заменяйте одновременно.

7. С помощью бородка легкими ударами молотка по периметру наружного кольца внутреннего подшипника выпрессуйте кольцо из ступицы…

8. …и снимите его.

9. Сожмите съемником усики внутреннего стопорного кольца и снимите его.

10. Аналогично снимите наружное стопорное кольцо…

11. …и выпрессуйте наружное кольцо наружного подшипника.

12. Запрессуйте новые кольца подшипников в ступицу оправкой подходящего диаметра.

Предупреждение

Недостаточная запрессовка или перекос наружного кольца не допускаются. Проверьте надежность посадки колец в корпусе ступицы. Кольца не должны проворачиваться от усилия руки.

13. Заполните смазкой внутреннюю полость ступицы и нанесите смазку на наружные кольца подшипников.

14. Установите детали в порядке, обратном снятию.

Полезный совет

Снятый сальник можно использовать в качестве оправки для запрессовки нового сальника.

15. Отрегулируйте подшипники ступицы (см. «Регулировка зазора в подшипниках ступиц передних колес»).

Видео про «Замена подшипников ступицы переднего колеса» для УАЗ 31519

https://youtube.com/watch?v=Q6USIggFEaM

Ступицу переднего колеса можно снять в сборе с тормозным диском или без него. В случае замены ступицы предпочтительней второй способ, так как в запасные части ступицу поставляют без диска.

1. Затормозите автомобиль стояночным тормозом, установите упоры под задние колеса автомобиля. Поднимите и установите переднюю часть автомобиля на опоры, снимите колесо.

5. Удерживая ступицу колеса от проворачивания монтажной лопаткой, выверните шесть болтов крепления муфты отключения колеса…

В случае очень сильной посадки внутренних обойм подшипников ступицы (ступицу не удается снять) воспользуйтесь съемником.

14. Для замены болта ступицы зафиксируйте ступицу в тисках и выпрессуйте болты. Запрессуйте новый болт легкими ударами молотка по его головке.

В автомобиле используется множество технических элементов. Одним из таких является подшипник ступицы. УАЗ им тоже оснащается. Это неотъемлемая деталь любого автомобиля. Ведь именно этот подшипник обеспечивает ровное вращение ведущих и ведомых колес вокруг оси. Данный узел испытывает колоссальные нагрузки. Поэтому не исключено, что подшипник передней ступицы УАЗа может развалиться. Каков ресурс данного элемента, каковы признаки поломки и как произвести замену? Обо всем этом – далее в нашей статье.

Передняя ступица УАЗ буханка

В этой статье мы рассмотрим назначение передней ступицы колеса УАЗ-452 «Буханка», опишем последовательность действий при ремонте и замене в ней подшипника.

Ступица — деталь, на которой крепится и вращается колесо автомобиля. Она соединяет вал с колесным диском и тем самым передает крутящий момент. Благодаря этому становится возможным движение автомобиля и его масса передается на колеса.

Также на передней ступице «Буханки» располагаются тормозные механизмы.

В результате длительной работы на ступицах могут появляться следы износа на посадочных местах подшипников, шейках и прочих трущихся поверхностях. Эти недостатки исправляют путем добавления дополнительных элементов — втулок и электродуговой наплавки.

Втулка растачивается под необходимый размер и впрессовывается в ремонтируемое отверстие.

В случае обнаружения значительного люфта, нагрева ступицы и шумов, исходящих от колеса, необходимо срочно заменить подшипник. Для этого следует открутить болты и снять колесо, затем снять заглушку подшипника и ослабить ступичную гайку.

Далее надо подвязать и снять суппорт, открутить болты тормозного диска, после чего отсоединить его от ступицы. Поддеть и снять стопорное кольцо. Подшипник выпрессовывается при помощи съемника.

После этого посадочное место подшипника очищается и смазывается. Далее нам предстоит установить новый подшипник и собрать все обратно. Подшипник запрессовывается в посадочное место с помощью того же съемника, затем устанавливается стопорное кольцо.

Подшипник закрепляется с помощью упорной шайбы и гайки. После этого следует затянуть гайки и проверить легкость вращения колеса и отсутствие люфта.

Закончив сборку, рекомендуется сделать пробный заезд, в ходе которого надо следить за тем чтобы не было шумов от колес. По окончании поездки снова проверяется наличие люфта колес.

Если люфт и шумы отсутствуют, значит замена подшипника выполнена успешно.

Замена и регулировка подшипников ступиц колёс УАЗа

“Буханка” хоть и легендарный внедорожник Ульяновского завода, но конструкцию имеет довольно простую. Поэтому любой автовладелец УАЗа “Буханки”, имеющий минимальный набор инструментов и навыков, который в состоянии найти передний и задний мост у своего фургона, легко сможет осуществить замену ступичного подшипника.

Поддомкратить авто, предварительно поставив его на ручной тормоз, в части, где находится объект замены.
Открутить болты М6, освободить блокировку. На “Буханке” блокировку откручивают четырёхгранным ключом.
Затем снимаете детали в следующей последовательности: гайка, шайба стопора, опять гайка, шайба-отражатель.
Снимаете тормозной барабан, а за ним ступицу.

Извлеките сальник (он будет с внутренней стороны ступицы), вытряхните поломанные части подшипника.
Все элементы, которые были сняты, надо отмыть от старой смазки, обезжирить.
Теперь можно вытолкнуть обоймы подшипника, начиная с первой.
Затем снимите оба стопорных кольца.
Вытолкните внутрь ступицы обойму наружного подшипника.
Ещё раз тщательно очистите ступицу, убирая накопившуюся грязь из всех стопорных пазов.
Берёте новенькую запчасть под каталожным номером 127509 и, контролируя ровность и плотность посадки, “усаживаете” обоймы в ступицу.
Смазываете конусный внутренний подшипник, ставите его на место. Не забудьте установить отражатель и шайбу.

Запрессуйте сальник, затем наденьте всё на цапфу, установите внешний подшипник.
Затяните гайку, застопорив шайбу стопора, протяните вторую шайбу, поставьте блокировку.

Регулировка подшипников ступиц колёс УАЗа проводится так: затяните первую гайку до упора и две грани назад, а вторую — просто до упора. Вот и всё, можно покорять новые горизонты.

А сколько “ходят” ступичные подшипники на вашей “Буханке”, как часто вы их меняете, если меняли вообще?

По традиции видео, но на сей раз большое и подробное:

Ступица переднего колеса УАЗ Патриот: 1 – цапфа; 2 – сальник; 3 – упорная шайба сальника ступицы; 4 – внутренний подшипник ступицы; 5 – болт ступицы; 6 – маслоотражатель ступицы; 7 – прокладка маслоотражателя ступицы; 8 – наружная обойма внутреннего подшипника; 9 – внутреннее стопорное кольцо; 10 – ступица; 11 – наружное стопорное кольцо; 12 – наружная обойма наружного подшипника; 13 – наружный подшипник; 14 – стопорная шайба; 15 – регулировочная гайка ступицы; 16 – замочная шайба; 17 – контргайка ступицы

Шкворни на современных автомобилях

Нынешние шкворни оснащаются сферическими шарнирами, что дает им надежность и способность длительной работы при больших нагрузках даже без дополнительного смазывания. Именно такие шкворни применяются практически на всех автомобилях, предназначенных для перевозки грузов и езды по плохим дорогам и за их пределами: грузовиках, некоторых внедорожниках и пикапах. Поперечный и продольный углы наклона шкворня существенно влияют на ходовые качества автомобиля.

Часто с неисправностью шкворневой группы сталкиваются владельцы УАЗ Патриот. Рассмотрим, как самостоятельно заменить шкворень на этом автомобиле.

Какие бывают шкворни на УАЗ Патриот

Шкворнем называют механизм, ограничивающий углы поворота колеса. Для российского внедорожника есть несколько видов таких устройств:

Шкворни на втулках. Классический вариант, который подойдет для спокойной езды. На ровной асфальтовой дороге вы можете проездить с ним достаточно долго, но если поймаете яму или камень, наедете на всем ходу на «лежачего полицейского» или просто нагрузите мост – втулки могут просто рассыпаться. Такие шкворни бывают нескольких видов:

Заводской шкворень. Представляет собой простую сферическую опору с пластиковыми вставками-вкладышами. Такой шкворень прост и дешев в производстве и достаточно надежен при умеренной эксплуатации. Учитывая, что УАЗ Патриот покупают не для спокойной езды по ровным дорогам, владельцам приходится периодически регулировать зазоры и менять вкладыши (что недорого, но затратно по времени).

Усиленный шкворень. Такой вариант подойдет для любителей бездорожья и активного образа жизни. Что и говорить: шарниры с бронзовыми вкладышами внушают куда больше доверия, нежели пластик, да и служат гораздо дольше. Если вы относите себя к бывалым «джипперам», то лучше сразу после покупки заменить заводской шкворень на усиленный или еще более надежные варианты, о которых скажем далее. Производят их компании, специализирующиеся на запчастях для любителей бездорожья, так что найти их не составит труда.

Шкворень на шариках. Отличается долгим сроком службы и простотой. Если правильно собрать, практически не требует регулировки и смазки: узел становится практически герметичным, зазор между корпусом и шариком минимален;
Подшипниковый шкворень на УАЗ Патриот. Достаточно новое предложение для владельцев Патриота. При правильной установке и хороших комплектующих не возникает необходимости постоянной регулировки и частой замены. Отличаются долговечностью, однако сложны в установке и неремонтопригодны в полевых условиях.

Причины износа шкворня

Насколько бы не был устойчив к износу шкворень, есть целый ряд причин, значительно сокращающих его срок службы. К ним относятся:

интенсивная езда по разбитым и просто плохим дорогам;
недостаток смазки или ее утечка;
разбалансировка колес;
заводской брак / низкое качество деталей (перед покупкой шкворня лучше изучить отзывы на производителя).

Признаки неисправности шкворней на УАЗ Патриот

Посторонние звуки при езде по неровной дороге. Это может быть стук, который усиливается, когда машина преодолевает неровности, или скрип, который автовладелец слышит либо периодически, либо постоянно (постоянный скрип говорит о крайней степени изношенности шкворня).
Нарушение положения переднего колеса. Если шкворень неисправен, колесо стоит неровно. Как правило, его нижний край выдвинут наружу, намного дальше верхнего (хотя возможен и обратный случай: нижний край колеса словно подогнут под автомобиль).
На колесе с изношенным шкворнем появляется ощутимый люфт, заметить который просто: достаточно поддомкратить машину и руками подёргать колесо от себя и к себе.

Почему так происходит?

Разрушение подшипника происходит в большинстве случаев из-за отсутствия смазки. Она может вымываться из обоймы. Особенно часто это случается на машинах, которые используются на офф-роуде. При пересечении очередного брода вода попадает не только в мосты и коробку, но и подшипник ступицы УАЗа. В результате элемент работает «на сухую». Кроме этого, подшипник ступицы УАЗа выходит из строя при наличии твердых загрязнений. Пыль и грязь будут работать в обойме как абразив. Высокая загруженность тоже является причиной выхода из строя ступичного подшипника. Если машина часто используется на пересеченной местности, будьте готовы к грядущей замене подшипника. Также элемент не любит больших ям. Даже на внедорожной высокопрофильной резине все неровности стоит проходить крайне аккуратно. Подшипник ступицы не любит неаккуратную езду. К тому же удары передаются и на другие элементы подвески. Это амортизаторы и сайлентблоки рычагов (в случае с передней подвеской «Патриота»).

Процесс замены подшипников ступицы переднего колеса УАЗ Патриот

1. Снимите ступицу в сборе с подшипниками (см. «Снятие и установка ступицы переднего колеса УАЗ Патриот»).

UAZ Patriot выпускается также и с комплектацией антиблокировочной системы тормозов, в этом случае на ступицах автомобилей установлены задающие кольца датчиков частоты вращения колес.

2. Выньте внутреннее кольцо наружного подшипника ступицы.

6. Промойте все детали керосином

При замене подшипников обратите внимание на износ сопрягаемых с подшипниками деталей. Риски, канавки, выбоины не допускаются на сопрягаемых поверхностях

При замене подшипников необходимо менять одновременно внутренний и наружный подшипник, поз 4 и 13. (рисунок выше)

13. Заполните смазкой внутреннюю полость ступицы, нанесите смазку на наружные кольца подшипников.14. Установите детали в порядке, обратном снятию.

Отрегулируйте подшипники ступицы следующим образом. Отверните на одну-две грани регулировочной гайки подшипников ступицы. Проворачивая колесо рукой, проверьте легкость его вращения и затяните гайку регулировки подшипников ступицы моментом 30–40 Н•м (3–4 кгс•м).

Ступицы колес УАЗ-3741, УАЗ-3962, 3909, 2206, 3303, регулировка

Все ступицы колес грузопассажирских автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303 имеют одинаковое устройство. Ступицы колес устанавливаются на двух одинаковых роликовых конических подшипниках.

Ступицы колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303, устройство.

Наружные кольца подшипников запрессованы в ступицы колес и от осевых перемещений удерживаются стопорными кольцами. Внутренние обоймы подшипников установлены на цапфу свободно. Подшипники на цапфе затягиваются двумя гайками, стопорение которых производится замочной шайбой. Между внутренним кольцом наружного подшипника и гайкой установлена стопорная шайба с выступом, входящим в паз на цапфе.

Для предотвращения вытекания смазки из ступицы и попадания в нее пыли, грязи и воды со стороны внутреннего торца имеется манжета. Между манжетой и внутренним подшипником установлена упорная шайба для предотвращения повреждений рабочей кромки манжеты о подшипник при снятии ступицы.

Ступица для крепления колеса имеет пять болтов, которые запрессованы в отверстия фланца. Болтами одновременно крепятся к ступице маслоотражатель с прокладкой, который предназначен для предотвращения попадания проникающей через манжету смазки на тормозные колодки и отвода ее наружу через отверстия во фланце ступицы и тормозном барабане.

Маслоотражатель, кроме того, ограничивает попадание к манжете грязи, проникающей внутрь тормозного барабана. Крепление ведущих фланцев или полуосей к ступицам колес осуществляется болтами, изготовленными из хромистой стали.

Обслуживание ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Обслуживание ступицы заключается в проверке зазора в подшипниках и при необходимости, их регулировке, проверке креплений к ступицам ведущих фланцев или полуосей болтами. Наличие зазора в подшипниках надо проверять покачиванием колес

Обращать особое внимание на правильность регулировки подшипников ступиц колес нового автомобиля

Для замены смазки ступицу снять с цапфы, удалить отработавшую смазку, тщательно промыть подшипники и смазать их свежей смазкой. Между подшипниками заложить слой смазки толщиной 10-15 мм. Не закладывать в ступицы смазки больше нормы во избежание ее попадания в колесные тормоза. Для смазки ступиц применяется Литол-24.

Регулировка подшипников ступиц колес УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Регулировку подшипников ступиц колес необходимо выполнять в следующей последовательности :

1. Поднять домкратом автомобиль со стороны колеса, подшипники которого должны быть отрегулированы.2. Вынуть полуось у заднего моста или снять ведущий фланец ступицы и муфту отключения колес у переднего моста.3. Отогнуть ус замочной шайбы, отвернуть контргайку, снять стопорную шайбу.4. Ослабить гайку регулировки подшипников на 1/6-1/3 оборота (1-2 грани).5. Проворачивая рукой колесо, проверить легкость его вращения. Колесо должно вращаться свободно без задевания тормозных колодок за барабан.

6. Затянуть гайку регулировки подшипников ступицы с помощью ключа и лопатки-воротка усилием одной руки. При затягивании гайки проворачивать колесо для правильного размещения роликов на беговых дорожках колец подшипников и нажимать на вороток ключа плавно, без рывков.7. Отпустить гайку при необходимости на 1/4-1/3 оборота (1,5-2 грани), установить замочную шайбу, навернуть и затянуть контргайку. Если на усах замочной шайбы есть хотя бы незначительные трещины, шайбу заменить.8. Проверить регулировку подшипников после затяжки контргайки. При правильной регулировке колесо должно свободно вращаться без заеданий, заметного осевого зазора.9. Загнуть один ус замочной шайбы на грань гайки, а второй — на грань контргайки.10. Вставить полуось заднего моста или поставить ведущий фланец и муфту отключения колес переднего моста, установить пружинные шайбы и затянуть болты.

Окончательно правильность регулировки подшипников проверять наблюдением за нагревом ступиц колес после движения автомобиля. Если ступица нагревается сильно, рука нагрев не терпит, отпустить гайку на 1/6 оборота (1 грань), соблюдая последовательность и правила, изложенные выше. Проверяя регулировку подшипников на нагрев, не надо пользоваться рабочими тормозами, так как в этом случае ступицы могут нагреваться и от тормозных барабанов.

Биение передних колес автомобилей УАЗ-3741, УАЗ-3962, УАЗ-3909, УАЗ-2206, УАЗ-3303.

Может возникать в случаях :

— Большого зазора в подшипниках ступиц передних колес.— Увеличенного зазора в подшипниках шкворней.— Увеличенного зазора в шарнирах поперечной рулевой тяги.— Деформации колеса из-за погнутости обода или диска.

Алгоритм работы при замене шкворни на УАЗ «Буханка»

Передний мост авто следует вывесить на домкратах, чаще используются подкатные. Дополнительно подставляется что-нибудь крепкое, чтобы в случае поломки домкрата машина не упала.
Из моста нужно слить трансмиссионное масло.
Далее снимается тормозной щит, тормозной суппорт, рулевой наконечник и выворачивается масленка.

Непосредственный демонтаж шкворни. В нее надо вкрутить болт диаметром М10 и попробовать тянуть, поддев за шляпку. Если это не сработало, следует неподвижно закрепить стальной лист над шкворней и сделать в ней отверстие М10, через которое будет вкручиваться болт. Под пластиной на болт наживляется пару гаек, посредством которых шкворень успешно поднимется к ней.

Далее без проблем достается шайба, а вот со втулкой нужно повозиться

Достать ее можно заточенным гвоздем, осторожно подсовывая его со стороны замка под втулку. Колебательные движения нужно делать по кругу, пока не станет возможным прихватить втулку пассатижами

После извлечения, втулка промывается бензином, а затем закладывается новая смазка, обычно литол.

Новый шкворень аккуратно забивается на место молотком, желательно через деревянную доску, не допуская перекоса детали.
Остальные детали устанавливаются на свои места.
