Датчик холостого хода: проверка, замена, где стоит

Пути устранения «болячки»

Как устранить неисправность? Для этого нам понадобится только отвертка. Приступаем к осуществлению процедуры.

1. Отсоединив клеммную колодку, а также открутив два винта, демонтируем узел.
2. Замечаем, что следы ржавчины внутри мешают ходу колесика, регулирующего положение заслонки.
3. Наполняем внутренности дефектного прибора проникающей аэрозолью против ржавчины.
4. Отверткой для разработки прокручиваем колесико.
5. Сборку производим в обратном порядке.

Проверяем, высокие ли теперь холостые обороты двигателя. Проблема должна устраниться.

Теперь разберем иной случай. Скажем, имеем завышенные обороты на холостом ходу у ВАЗ 2114. Вот что мы делаем, столкнувшись с данной ситуацией.

При выяснении обстоятельств исследуемой проблемы проверяем первоначально всегда работу датчика холостого хода. Данный прибор состоит из иглы, встроенной внутрь электромагнитной катушки. Игла либо задвигается внутрь катушки, отодвигаясь от отверстия дроссельного патрубка, либо выдвигается, закрывая это отверстие, тем самым прекращая подачу воздуха для сгорания смеси.

Также почитайте про регулировку оборотов холостого хода двигателя и ремонт глушителя автомобиля таврия своими руками. Данный элемент расположен у дроссельной заслонки, напротив троса педали газа. Для его диагностики выдергиваем из него клеммную колодку, заводим автомобиль, после чего видим, что у нас по-прежнему высокие обороты двигателя не изменились на холостом ходу. Тогда снимаем данный дефектный узел, затем производим его чистку либо замену. Для работы берем:

1. Откручиваем два винта. Достаем сломанный узел.
2. Подсоединяем к нему проводку. Включаем зажигание. Если игла прибора на ощупь немного задвинулась внутрь катушки, то он исправен.
3. Если игла не реагирует при подаче электрического тока, отмываем прибор с помощью зубной щетки бензином.
4. Сборку делаем в обратном порядке.

Когда не удается своими руками восстановить работоспособность этого узла, лучше приобрести новый. Тем более, что стоимость запчасти невелика.

Другие пути исправления

Диагностику этого узла можно произвести следующим образом. Необходимо отключить клеммную колодку от нашего регулятора массового расхода, а затем завести двигатель, после чего надо проехать на оборотах коленчатого вала выше 2000 об/мин.

При этом автоматически запускается аварийный режим, порции смеси теперь рассчитываются лишь по положению заслонки. Если ощущения показали, что автомобиль с отключенным датчиком стал динамичнее, чем с подключенным, то неисправность данного узла очевидна.

Для его замены возьмем следующие инструменты:

• отвертка крестовая;
• отвертка плоская.

1. Заглушив мотор, отключаем провода от датчика массового расхода воздуха.
2. Ослабив хомут, снимаем шланг на впускной трубе.
3. Демонтируем дефектный прибор, открутив два болта.
4. Производим замену прибора.
5. Сборку делаем, двигаясь по пунктам назад.

Вот так устраняется данная причина высоких оборотов.

Почему-то не помогло

Теперь разберем еще такую ситуацию. Автовладелец поменял, например, датчик холостого хода, при этом стали высокими обороты коленвала, либо по-прежнему все равно остались повышенными.

Причины подобного неприятного явления могут быть следующими.

1. Скорее всего, автолюбитель делал замену просто так, наобум, авось перестанет слишком быстро крутить. Реальное положение вещей говорит о том, что неисправность нужно искать в другом месте.
2. Если это датчик не совсем нового образца, у него есть регулировочный болт, возможно, необходимо его подкрутить, чтобы настроить проблемный узел. Современные клапаны холостого хода при их установке не нуждаются ни в какой дополнительной настройке. Однако, например, если у Приоры замечены высокие обороты на холостом ходу, то у данного авто можно поискать регулировочный винт.
3. Не исключено, что новая запчасть оказалась бракованной.
4. Неправильно установлена новая запчасть.

Здесь, пожалуй, перечислены все корни явления.

Неисправности РХХ

Так как работает РХХ, исходя из названия, в первую очередь на холостом ходу, то и его неисправности заметны на этом режиме. Как и у любого электромеханического узла, у регулятора холостого хода выше вероятность отказа механики.  Подвижные части покрываются отложениями от картерных газов, если же на моторе установлена система УПК (рециркуляция выхлопных газов), то РХХ «коптится» еще быстрее.

Поскольку ЭБУ впрыска не может отслеживать реальное изменение проходного сечения регулятора холостого хода, то малейшие подклинивания штока или ротора заслонки моментально выдадут себя. Плавание, зависание оборотов холостого хода, невозможность запуска без педали газа указывают на то, что регулятор холостого хода подклинивает или не движется вовсе. Такие неисправности РХХ не вызывают появления каких-либо кодов ошибок в памяти ЭБУ впрыска.

Проблемы с электрической частью встречаются реже, причем обычно не в самом регуляторе, а в разъеме и проводке: обрывы, короткие замыкания, окисление контактов. Здесь уже будет установлена ошибка со стандартным кодом по OBD-II:

1. P1513 – короткое замыкание на массу.
2. P1514 – обрыв цепи.

Признаки поломки

По определенным признакам можно определить, что РХХ вышел из строя и нуждается в ремонте, либо полноценной замене на новое устройство.

К таковым признакам относят:

• Плавающие обороты на холостом ходу;
• Проблематика запуска двигателя, он заводится с трудом даже при нажатой педали газа;
• Не удается повысить обороты, даже когда двигатель достаточно прогрелся;
• Двигатель начинает неожиданно глохнуть, когда осуществляется переход на нейтральную передачу;
• Обороты снижаются при включении энергопотребляющих приборов — печка, кондиционер, аудиосистема, фары и пр.

Но замена регулятора — не всегда верное решение. В некоторых случаях снятие старого датчика и установка на его место нового устройства результата не принесет. А все потому, что виновниками неисправности могут оказаться другие элементы, такие как свечи зажигания или же топливный фильтр.

Проверка функциональности

Если двигатель глохнет, обороты плавают, оказываются повышенными, нужно обязательно проверить, работает ли РХХ.

Для проверки потребуется для начала демонтировать крепления дроссельного узла, а потом аккуратно сместить его буквально на 10 миллиметров.

Вам понадобится вольтметр, с помощью которого можно проверить, идет ли на датчик напряжение и какие его показатели. Заранее подключите минусовую клемму от аккумуляторной батареи на массу, а вольтметр подключите к выводам, обозначенным буквами A и D. Далее сверяемся с таблицей.

Показания

Что означают

На вольтметре менее 12В

Это говорит о том, что вероятнее всего аккумулятор разрядился

На измерителе нет никаких данных

Проблему следует искать в цепи проводки или же в электронном блоке управления двигателя

Вольтметр показывает 12В и более

Обязательно проверьте сопротивление регулятора холостого хода. С ним проблемы. К 4 выводам подключается тестер. Нормальные показания сопротивления — 50 или 55 Ом

Дополнительно сделайте попарную проверку. При этом сопротивление должно оказаться бесконечно большим. Если датчик ХХ показывает другие цифры, тогда регулятор нуждается в обязательной и немедленной замене.

Есть другой способ проверки работоспособности устройства. Для этого нужно достать датчик и подсоединить колодку. Пальцем нажимайте на иглу и наблюдайте за ее выдвижение. При выключении зажигания должен произойти толчок иглы.

В случае отсутствия толчка можно еще попробовать решить проблему методом простой чистки устройства. Воспользуйтесь универсальным и всемогущим средством под названием WD40. Смочите им тщательно весь механизм и, вооружившись ватными палочками, очистите все, до чего сможете добраться

Особое внимание при очищении уделяйте игле со штоком

Если эти меры не помогли, не остается ничего другого кроме как заменить РХХ.

Чтобы выполнить замен регулятора ХХ, профессионалом быть не обязательно. Сделав работу самостоятельно, вы получите полезный опыт, а также сможете сэкономить приличную сумму денег.

Вся процедура должна выполняться в строгой последовательности, что позволит сделать все грамотно и качественно. Может даже лучше, нежели на станции технического обслуживания.

1. Обесточьте свой автомобиль. Для этого достаточно просто снять минусовую клемму с аккумуляторной батареи вашего автомобиля. Короткие замыкания и удары током нам не нужны.
2. Отключите колодку от датчика. В случае с инжекторным двигателем, установленным на ваш ВАЗ 2110, для отключения колодки достаточно просто нажать на пластиковый фиксатор.
3. Отсоедините два винта. Причем лучше сначала откручивать левый крепежный элемент, а после него — правый винт.

Снятие устройства

1. Это позволит добиться желаемого — снять регулятор холостого хода. Дальнейшие операции просты, как и все предыдущие мероприятия.
2. Перед установкой нового датчика на его законное место, воспользуйтесь обычным моторным маслом, с помощью которого обрабатывается уплотнительное кольцо.
3. Осмотрите состояние этого самого уплотнительного кольца. При длительной эксплуатации уплотнитель может деформироваться, покрыться трещинами. В этом случае лучше заменить его на новый.
4. Далее наступает этап калибровки. Серьезных усилий прикладывать не придется, поскольку все основные задачи по калибровке возьмет на себя электронное реле.
5. Включите на несколько минут зажигание, а затем выключите его.
6. Если после проведенных операций и калибровки обороты перестали плавать, они не повышенные и стабильные, все вы сделали верно, и именно датчик ХХ был всему виной.

Как видите, РХХ — это достаточно важный элемент в системе автомобиля, за которым необходимо тщательно следить. Приятен тот факт, что в случае возникновения неприятностей с регулятором его всегда можно за считанные минуты заменить своими собственными руками.

Дополнительные проценты энергии

Так как у нас на валу крутятся, по сути мощные магниты, то к ним можно примастерить катушки индукции, с 16 клапанов можно будет снимать дополнительное напряжение которые может заменить собой генератор, таким образом мы убираем еще одно звено которое съедает драгоценные проценты КПД.

Очень интересны ваши комментарии, репост в соцсетях. Давайте поддержим изобретение!

(7 голосов, средний: 5,00 из 5)

Похожие новости

Стуканул двигатель, что это такое? Что в этом случае делать, и к.

Что может стучать, греметь и скрипеть в передней подвеске?

Есть ли сцепление на «автомате»? Разбираем техническую составляю.

avtoexperts.ru

Двигатели внутреннего сгорания имеют в своем составе регулятор холостого хода или РХХ (в обиходе датчик х/х). От исправности этого датчика напрямую зависит стабильная работа силовой установки. Регулятор холостого хода состоит из шагового электродвигателя с двумя обмотками и соединенного с ним подпружиненного конусного клапана. Червячная передача, примененная в конструкции датчика, преобразует вращательное движение шагового двигателя в поступательное движение штока конуса.

При получении импульса на одну обмотку шток клапана делает шаг вперед, на другую – шаг назад. По команде ЭБУ клапан изменяет сечение воздушного канала при закрытом дросселе, путем выдвижения или втягивания конуса.

Признаки неисправности

При появлении неисправностей РХХ наблюдается плохой запуск мотора, двигатель начинает работать не стабильно, «скачут» обороты холостого хода, вплоть до остановки мотора, либо обороты двигателя могут зависать в районе порядка 2000 оборотов.

Причина обычно заключается в коксовании канала дросселя или конуса регулятора, который не может по этой причине полностью перекрыть канал подачи воздуха в дроссельной заслонке, либо перекрывает его даже при не полностью выдвинутом конусе из-за большого количества нагара.

При этом ЭБУ не всегда выдает ошибку по неисправности регулятора и поэтому автовладельцам желательно знать приемы его диагностирования своими силами.

Основные причины неисправности:

• Механические (шток, резьбовые соединения, вылет заклепок);

• Электрические (сгорание обмотки, короткое замыкание);

• Загрязнение внутренней части самого датчика (пыль, масло, картерные газы).

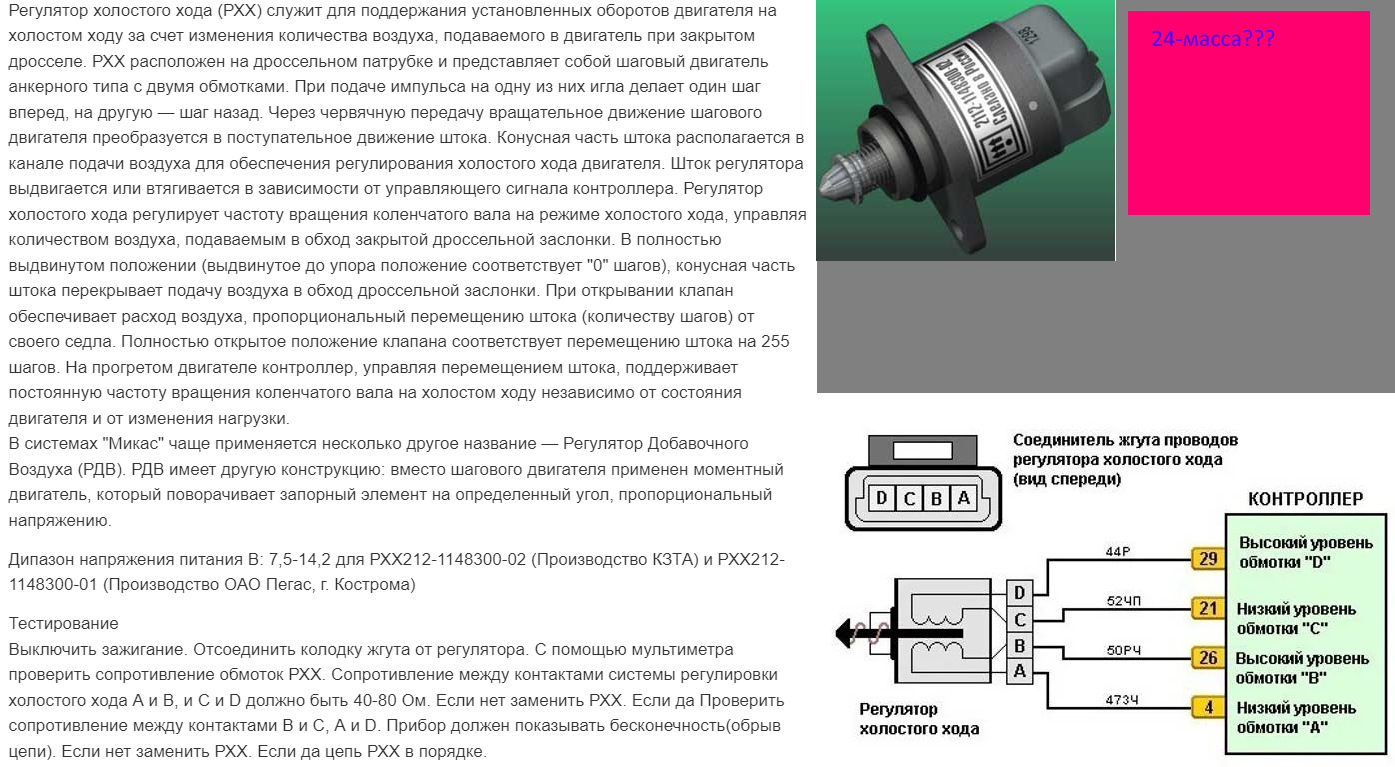

Как проверить регулятор холостого хода (на примере РХХ F01R065906 серии CONTINENTAL)

Неисправность РХХ может быть вызвана не обязательно самим датчиком. Проблем может быть также вызвана плохим контактом в соединении его питания либо окислением самих контактов в приемной фишке или датчике.

Для проверки регулятора на двигателе, снимается клеммная колодка с РХХ, включается зажигание и с помощью мультиметра (в режиме вольтметра) замеряется напряжение на клемме между каждым из выводов и массой двигателя.

При этом на выводах «А» и «С» должно быть напряжение порядка 12V, а на выводах «В» и «D» напряжение 0.2, 0.4V.

Для дальнейшей проверки регулятор необходимо снять с узла дроссельной заслонки. Отдается фишка питания, болты крепления и регулятор аккуратно вынимается из своего посадочного места.

Не стоит пытаться надавливать или вынимать шток регулятора, так как это может вывести его из строя.

Проверка на снятом регуляторе

Переключается тестер в режим омметра и проверяется сопротивление между выводами «А» и «D», затем между «B» и «С», сопротивление при этом должно составлять порядка 53 Ом, плюс-минус 5.3 Ом.

Если после проверки по напряжению и сопротивлению все характеристики совпадают указанным выше данным, то регулятор исправен.

Проверить исправность датчика можно также путем подачи напряжение 12V поочередно к паре контактов «A» и «D» проверяя выход штока и к контактам «В» и «С» для проверки возвращения штока в исходное положение.

Способы очистки регулятора

Без разборки

На снятом регуляторе с помощью средства для очистки карбюратора очищается наружная часть конуса, а также впрыскивается средство и во внутреннюю полость под конусом.

С разборкой РХХ

Конус аккуратно выкручивается из корпуса регулятора и вынимается. Под самим конусом находится втулка и пружина штока. В посадочное место штока, куда входит его резьбовая часть впрыскивается порция указанного выше очистителя карбюратора, вымывая появившиеся там отложения. Процедура повторяется до тех пор, пока из отверстия не начнет выходить чистый очиститель без грязи, что подскажет, что канал очистился.

Далее резьбовая часть конуса смазывается легким слоем смазки, на конус ставится втулка, пружина и шток заворачивается в датчик, пока шток торцевой поверхностью не упрется в корпус регулятора.

Прочищенный регулятор устанавливается на свое место(предварительно смазывается резиновое уплотнительное кольцо моторным маслом), ставятся винты его крепления и устанавливается клемма питания.

Включается зажигание и блок управления дает команду на регулятор для калибровки положение конуса в канале дроссельной заслонки. Конус выходит до конца, упирается в канал дросселя и отходит назад на запрограммированное ЭБУ расстояние.

Далее запускается двигатель для проверки его работы в режиме холостого хода.

Попутно при чистке регулятора рекомендуется прочистить и узел дроссельной заслонки для гарантии удаления грязных наслоений дросселя.

Неисправности регулятора холостого хода ВАЗ

 Многие автолюбители не раз слышали от своих коллег о проблемах с оборотами двигателя на холостом ходу: обороты двигателя плавают, двигатель глохнет, отсутствие реакции двигателя на педаль газа. Все эти симптомы говорят о наличии неполадок в клапане холостого хода. В данной статье мы постараемся раскрыть все вопросы, которые могут возникнуть у владельца ВАЗ 2114 относительно клапана холостого хода.

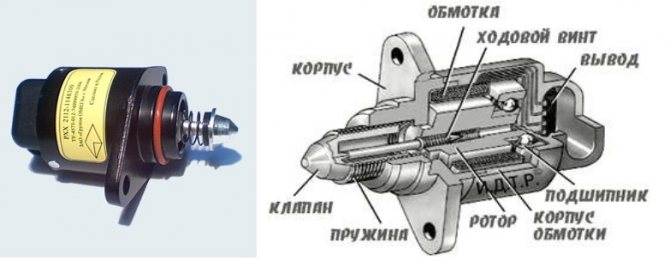

Как устроен РХХ

 Начнём с названия, большинство людей называют это устройство клапаном холостого хода, однако правильное название этого устройства — регулятор холостого хода.

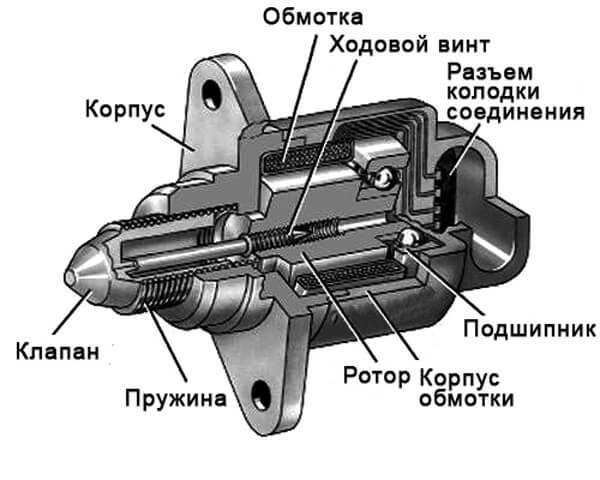

Регулятор холостого хода для ВАЗ 2114 состоит из 7 деталей:1-конусного штока с нанесенными проточками и резьбой2-пружины3-корпуса РХХ4-передней опоры ротора с направляющей втулкой5-обмотки статора6-ротора с задней опорой ротора7-задней крышки с блоком разъемов Как можно заметить устройство регулятора совсем не сложное и напоминает обычный шаговый двигатель.

Какие функции выполняет регулятор холостого хода

Регулятор выполняет всего две функции:1 в момент запуска двигателя помочь последнему набрать необходимое количество оборотов2 поддерживать обороты на оптимальной отметке в момент переключения передач или когда автомобиль стоит или двигается на нейтральной передаче. Питание на РХХ поступает сразу (без задержек) после поворота ключа зажигания.

Как работает РХХ

При подаче напряжения на обмотку статора РХХ, под действием электромагнитного поля начинается движение штока, на конце которого находится конусная игла.

От степени открытия, которой зависит количество воздуха прошедшее через клапан в обход дроссельной заслонки.

Признаки неисправности работы регулятора холостого хода

1 двигатель заводится (может завестись с пол оборота) и через короткое время глохнет.2 в момент отключения трансмиссии двигатель глохнет3 в момент выключения передачи стрелка тахометра начинает плавать, даже на хорошо прогретом до рабочей температуры двигателеПризнаки поломки РХХ одинаковы как для карбюраторных, так и для инжекторных двигателей.

Восстанавливаем работу РХХ

 Если вы столкнулись с описанными выше неисправностями, то у вас есть два выхода из сложившейся ситуации:1 купить новый, благо цена этого регулятора в районе 13 долларов2 попытаться восстановить работоспособность РХХ.

Если вы решили пойти по второму пути, то открываем капот своего автомобиля и ищем место установки регулятора клапана холостого хода — на дроссельной заслонке, как раз напротив ролика соединяющего дроссельную заслонку и педаль газа.Отсоединяем клеммы с аккумуляторной батареи, и можно отсоединять разъём с проводами от самого клапана.Откручиваем два винта, с помощью которых регулятор крепиться к блоку дроссельной заслонки. После того как вы успешно демонтировали его, вы опять столкнетесь с выбором: отнести РХХ на СТО и там его проверят на специальном стенде или попытаться самостоятельно определить работоспособность клапана. Для этого вам необходимо подключить обратно разъём и подключить аккумулятор. Затем попросите товарища повернуть ключ зажигания предварительно (без фанатизма) положив палец на конусный шток. Если после поворота ключа зажигания вы почувствуете толчки, то РХХ исправен и вам необходимо только произвести чистку конусной иглы и посадочного места.

Чистим регулятор холостого хода

 Для очистки от загрязнений вам понадобиться зубная щетка, частная палочка и очиститель карбюратора (можно купить в любом автомагазине). Отключив разъём (помним про клеммы на аккумуляторе) и тщательно, не жалея очистителя промываем конусную иглу. При необходимости помогаем себе спиной палочкой, и добиваемся идеальной чистоты регулировочной иглы. Затем приступаем к очистке посадочного места, так же обильно поливаем и используя зубную щетку, тщательно удаляем отложения грязи и нагара. После очистки собираем узел в обратном порядке, с небольшим дополнением — уплотнительные кольца мы рекомендуем смазать моторный маслом. После сборки заводим двигатель и наслаждаемся ровной работой двигателя на холостых оборотах.

Порядок работы по снятию устройства.

Вот пожалуй и все отличия, на коробке написано что устанавливается на автомашины семейства ВАЗ «Нива», «Шеви-Нива», «Надежда» инжекторной группы, с рабочим объемом см. Хотел установить старый, но потом подумал, если дело не в грязи, потом опять снимать дроссель, ну его нафиг, поставил новый РХХ.

Собираем всё в обратном порядке.

Не забываем про прокладку. После сборки проверяем всё ли правильно собрали и проверяем затяжку хомутов на патрубках, пытаемся завести машину. Демонтировать заслонку несложно, достаточно лишь открутить несколько гаек.

Затем отключаем разъём с проводами от РХХ. Воспользовавшись крестовой отвёрткой, выкручиваем винты, которые фиксируют регулятор на дроссельной заслонке.

Этот компонент контролирует количество воздушной смеси, которая поступает в цилиндры. Основная задача этой детали сделать это количество оптимальным для качественного воспламенения.

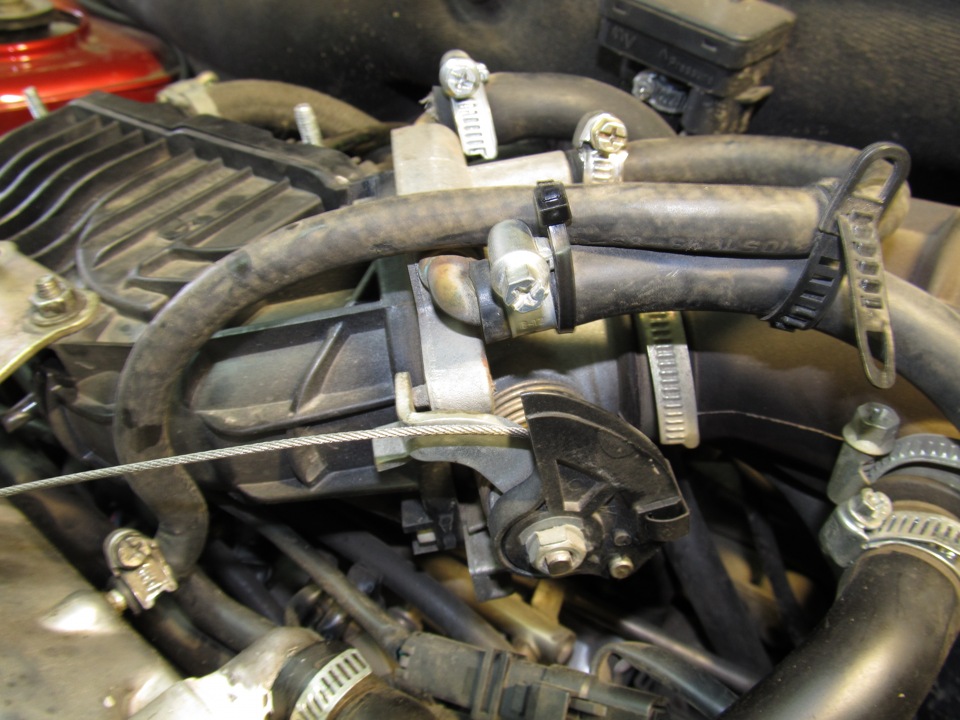

Дроссельная заслонка Шевроле Нива регулируется специальным датчиком, который при необходимости закрывает его, образуя вакуум в системе впуска или открывает, пропуская воздушную смесь.

Если ДПДЗ неисправен, то проявляются сбои во время холостого хода. В этом случае нужно снять элемент и провести диагностику. Сперва необходимо отсоединить колодку проводов, чтобы обесточить датчик 2.

Проверка датчика холостого хода Для этого двигатель прогревается до рабочей температуры. Затем только производиться проверка датчика при помощи мультиметра.

При неисправности необходимо заменить его на новый. Датчик положения дроссельной заслонки Этот компонент отвечает за количество воздушной смеси, попадающего в камеру сгорания двигателя.

Если датчик настроен неправильно, то перенасыщенное воздухом топливо будет сильнее детонировать, быстрее раскручивая двигатель и повышая обороты. Проверка датчика так же производиться при помощи мультиметра.

Пропал холостой ход на ниве шевроле.Неисправен датчик температруы охлаждающей жидкости.

Очень часто неисправность РХХ можно перепутать с проблемами, возникающими при выходе из строя датчика положения дроссельной заслонки. Разница лишь в том, что при поломке ДПДЗ на панели приборов загорается индикатор CHECK ENGINE. При неисправностях РХХ этот индикатор не загорается.

Кроме этого, неисправность регулятора можно определить, по нескольким основным признакам:

• При запуске двигателя обороты будут сильно плавать.
• Если включить фары или печку, обороты могут упасть ниже 500об/мин.
• При запуске двигателя после длительного простоя, он не переходит в режим прогрева, а работает на обычных или низких оборотах.

Если совпали один или более признаков – есть необходимость проверки регулятора. Рассмотрим основные способы проверки датчика на Ниве Шевроле:

Чтобы проверить его на работоспособность, можно измерить напряжение, идущее на регулятор. Этапы проверки:

1. Ставим автомобиль на ровную площадку и поднимаем рычаг стояночного тормоза.
2. Отключаем клеммы с регулятора.
3. Берем мельтиметр, и подключаем черный провод (минус) к корпусу двигателя, другой провод (+) замыкаем на разъемы A и D поочередно.
4. Поворачиваем ключ в замке зажигания и наблюдаем за мультиметров.
5. Нормальное напряжение должно быть 12 Вольт. Если оно гораздо меньше – проблемы с зарядом аккумуляторной батареи.
6. Если напряжение отсутствует полностью – в цепи, идущей к РХХ произошел обрыв. В этом случае необходимо проверить все провода, идущие к датчику и ЭБУ.
7. При проверке сопротивления необходимо тестировать выводы РХХ поочередно — А и B, C и D. Если он исправен, то сопротивление должно быть 53 Ома.
8. Если измерить сопротивления на выводах В и С, А и D, то показания будут выше критических значений.
9. Порядок замены регулятора холостого хода на Нива Шевроле.

Чтобы провести данную процедуру потребуется некоторый набор инструментов: головка на 13, крестовая отвертка и пассатижи. После чего приступаем к демонтажу:

• Устанавливаем авто на ровную поверхность и фиксируем стояночным тормозом.
• Снимаем минусовую клемму с АКБ.
• Откручиваем гайки на шпильках дросселя. При этом не рекомендуется отсоединять патрубки адсорбера и системы охлаждения.
• Снимаем клеммы с РХХ.
• При помощи крестовой отвертки выкручиваем винты, которыми крепится датчик.
• Достаем устройство из посадочного места.

На корпусе РХХ должно быть уплотнительное кольцо. Если его нет, то необходимо достать его из колодца.

Датчик является неремонтопригодным, но при его загрязнении можно попытаться очистить его при помощи специального средства для промывки карбюраторов. Это не решит проблемы полностью, но позволит хотя бы доехать до ближайшего автомагазина.

Методика проверки датчика при помощи мультиметра

Самый надежный и распространенный способ проверить работоспособность датчика – воспользоваться мультиметром. Но для этого регулятор предварительно нужно снять. Обычно, он крепится несколькими винтами около датчика дросселя, но на некоторых автомобилях может быть закреплен специальным раствором или лаком.

Демонтировать РХХ с применением силы нельзя, поскольку существует большой риск повредить впускную систему. В подобном случае придется снимать весь дроссельный узел.

Для проверки электромотора необходимо замерять сопротивление обмоток. Контакты мультиметра нужно поочередно подключать на каждую из обмоток A и B, C и D. Если все работает исправно, то полученные данные попадут в диапазон 40–80 Ом.

В качестве дополнительной проверки мультиметром контакты можно поменять местами. Датчик, в таком случае, должен показать обрыв электрических цепочек.

Разновидности РХХ

Внешне регулятор несколько напоминает электромотор с конической иглой в своей конструкции.

Различают 3 вида таких контроллеров.

• Соленоидные. Самые простые по своему устройству регуляторы. Когда подаётся напряжение, срабатывает внутренний сердечник на обмотке и помещается в специально предусмотренное гнездо, что позволяет сократить диаметр проходного канала. От этого уменьшается объём подачи воздуха или же топлива. Простая конструкция способствует снижению стоимости изделия. Работать такой регулятор может только в полностью открытом и закрытом положении.
• Шаговые. Эти РХХ состоят из обмотки и специального кольцевого магнита. Всего обмоток четыре. Управляющие сигналы от ЭБУ подаются на одну из обмоток, что способствует вращению ротора. Из-за этого сечение проходного канала плавно меняется от состояния полного открытия до полного закрытия, и наоборот.
• Роторные. Их принцип работы аналогичен соленоидным РХХ. Но здесь задачи сердечника выполняет ротор. Последний способен вращаться в разном направлении, меняя при этом размеры сечения канала.

В зависимости от типа мотора и его технических заводских характеристик, применяются различные виды регуляторов.

Двигатель не держит холостые: основная причина

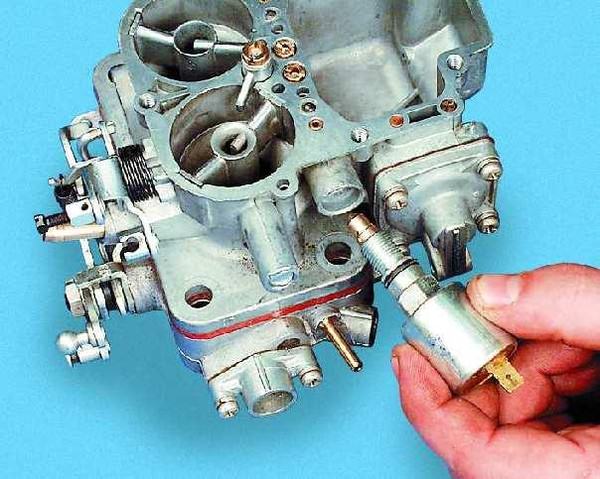

Первое, на что нужно обратить внимание – это электромагнитный клапан. Устанавливается, правда, он не на всех карбюраторах ВАЗ 2106

Именно этот небольшой прибор чаще всего приходит в негодность. Он по принципу действия похож на втягивающее реле – есть обмотки, якорь, возвратная пружина, но габариты несколько меньше.

Функция электромагнитного клапана заключается в том, чтобы открывать путь для прохождения бензина (при закрытой дроссельной заслонке) в момент включения зажигания. И закрывать при отключении, соответственно.

Наиболее частые поломки электромагнитного клапана, в результате которых пропадает холостой ход:

1. Разрушение обмотки, якорь с иглой не двигается, подача топлива не осуществляется.
2. Засорение топливного жиклера, установленного на краю клапана.
3. Якорь клапана заклинил вследствие деформации.

Проверить это устройство можно очень быстро, понадобится небольшой отрезок провода, зачищенный с обоих краев. Один конец соединяете с плюсом АКБ, второй подключаете к выводу электромагнитного клапана. Должен раздаться достаточно громкий щелчок, но если его нет, то, скорее всего, имеет место быть разрушение обмотки.

Если же есть щелчок, уберите провод, подключенный ранее, включите зажигание. Наденьте колодку питания на клапан. Если не раздается щелчок, то присутствует разрушение проводки. Выходов в случае поломки может быть три, можно воспользоваться любым:

1. В случае полного разрушения электроклапана разумно окажется выкрутить его, снять наконечник (топливный жиклер). И таким образом доехать без особого труда до ближайшего магазина. Цена нового электроклапана ВАЗ 2106 составляет около 100 рублей, поэтому ремонт не выйдет дорогим.
2. Временно соединить вывод электромагнитного клапана с плюсовой клеммой аккумулятора – если разрушена проводка. Но в этом случае придется скидывать провод во время каждой остановки.
3. Намного эффективнее будет от вывода электроклапана провести провод к контакту катушки зажигания «+Б». Дело в том, что напряжение на нем появляется лишь после включения зажигания.

Регулятор холостого хода, какую роль играет в стабильной работе двигателя

Для стабильной работы силового агрегата нужно строго дозированное сочетание воздуха и топлива, иначе «горение» не будет происходить, а если даже и будет, то некорректно. Так вот данный регулятор и отвечает за подачу воздуха в условиях холостого хода, обходя дроссельную заслонку, которая начинает открываться лишь при нажатии на педаль газа.

В принципе, данный шаговый электродвигатель, оснащенный конусной иглой с пружиной, выполняет регулировку количества воздуха в меньшую либо большую стороны. Он работает вместе с ДМРВ и зависимо от получения требуемых данных регулирует процесс.
