Как ремонтировать генератор рено логан: пошаговая инструкция

Гарантия и цена замены подшипников генератора логан

Проверка на машине заключается в следующем

После того как двигатель будет заведен, обращают внимание на лампочку заряда. Она не должна гореть.Внимательно слушают, нет ли посторонних шумов и других звуков в подкапотном пространстве

Если все в порядке, автомобиль выдают заказчику.

При оформлении заказа указывается необходимый объем ремонта и цена услуги, которая складывается из стоимости запасных частей и работы специалиста. Никаких дополнительных работ мы не навязываем заказчику. Все запасные части мы получаем непосредственно от производителя и осуществляем строгий входной контроль.

Симптомы и неисправности

Факторами, повлекшими выход из строя генератор, могут выступить таковые моменты:

• появление признаков износа на щетках;
• факт замыкания роторной обмотки;
• потеря рабочих кондиций приводным шкивом;
• повышенная шумность – свидетельство об износе подшипника (или 2-х) на валу ротора;
• приход в негодность реле-регулятора.

Это типичный перечень имеющих место неисправностей, возникающих и требующих ремонт генератора и его навесном оборудовании в модели Рено Логан. Данные поломки возникают весьма редко и после выполнения ремонтной процедуры не способны потребовать к себе внимания. Перейдем к разбору каждой неисправности индивидуально.

1. Щетки имеют свойство изнашиваться одновременно с реле-регулятором. Данный узел подлежит замене только в собранном виде. Ремонтировать эти детали не представляется возможным ввиду особенностей их конструктива. Обозначенная проблема имеет свойство возникать чаще на 1,4-литровом Рено Логан, нежели на прочих модификациях.
2. Если замкнула роторная обмотка, то в сети наблюдается падение напряжения. В данном случае потребуется полная замена генератора. После монтажа нового узла замене подлежат также реле-регулятор и щетки.
3. Когда разрушения коснулись генераторного шкива, то происходит падение напряжения именно на клеммах. Шкив подлежит замене при демонтаже самого узла. В Renault Logan присутствую два варианта конструкции шкивов: на 5 и 6 ручьев.

Если во время работы мотора Рено Логан прослушивается определенный стабильный шум, то в числе вероятных причин его появления может присутствовать износ подшипников, располагающихся на валу ротора. Эти два элемента подлежат безотлагательной замене.

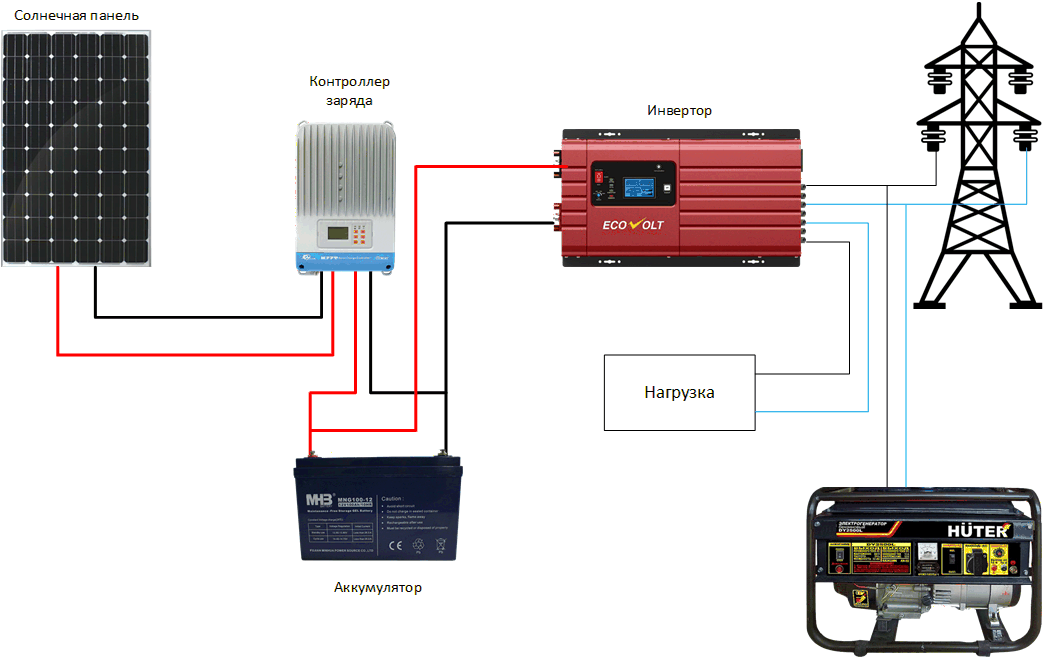

Для чего контроллер аккумулятора

Несмотря на то, что емкость современных АКБ, как и их функциональные возможности, существенно увеличилась, алгоритм их зарядки остался практически неизменным. Когда батарея разряжается, к ней подключают специальное оборудование, которое за счет стимулирования химических реакций в аккумуляторе производит пополнение его емкости.

Важно! Если своевременно не прекратить зарядку, то АКБ может перегреться, и даже произойти взрыв. В ситуации, когда тока для восполнения заряда недостаточно, батарея не может восстановить свою емкость, нахождение длительное время в разряженном состоянии может существенно сократить срок эксплуатации

Чтобы все процессы происходили корректно, а встроенный в мобильный прибор элемент питания работал как можно дольше, необходим контроллер заряда аккумулятора

В его основе, как правило, находятся два резистора, которые контролируют верхний и нижний пределы напряжения. В самом начале восполнения энергии они пропускают через себя максимальный ток, затем его постепенно сокращают, предохраняя АКБ от перезарядки. Если напряжение ниже минимально необходимого, резистор дополняет его до требуемого уровня за счет ранее накопленной энергии

Чтобы все процессы происходили корректно, а встроенный в мобильный прибор элемент питания работал как можно дольше, необходим контроллер заряда аккумулятора. В его основе, как правило, находятся два резистора, которые контролируют верхний и нижний пределы напряжения. В самом начале восполнения энергии они пропускают через себя максимальный ток, затем его постепенно сокращают, предохраняя АКБ от перезарядки. Если напряжение ниже минимально необходимого, резистор дополняет его до требуемого уровня за счет ранее накопленной энергии.

Контроллер заряда АКБ в обязательном порядке присутствует в ноутбуках, мобильных телефонах, переносных кассовых аппаратах, планшетах и так далее. Устанавливают его и в возобновляемые источники энергии, поскольку принцип их работы заключается в том, чтобы накопить энергию в специальную батарею в период солнечной или ветряной активности, а затем передавать ее потребителю. Чтобы контролировать данные процедуры, нужен в данном оборудовании описываемый элемент.

Применение приборов для отслеживания заряда аккумулятора

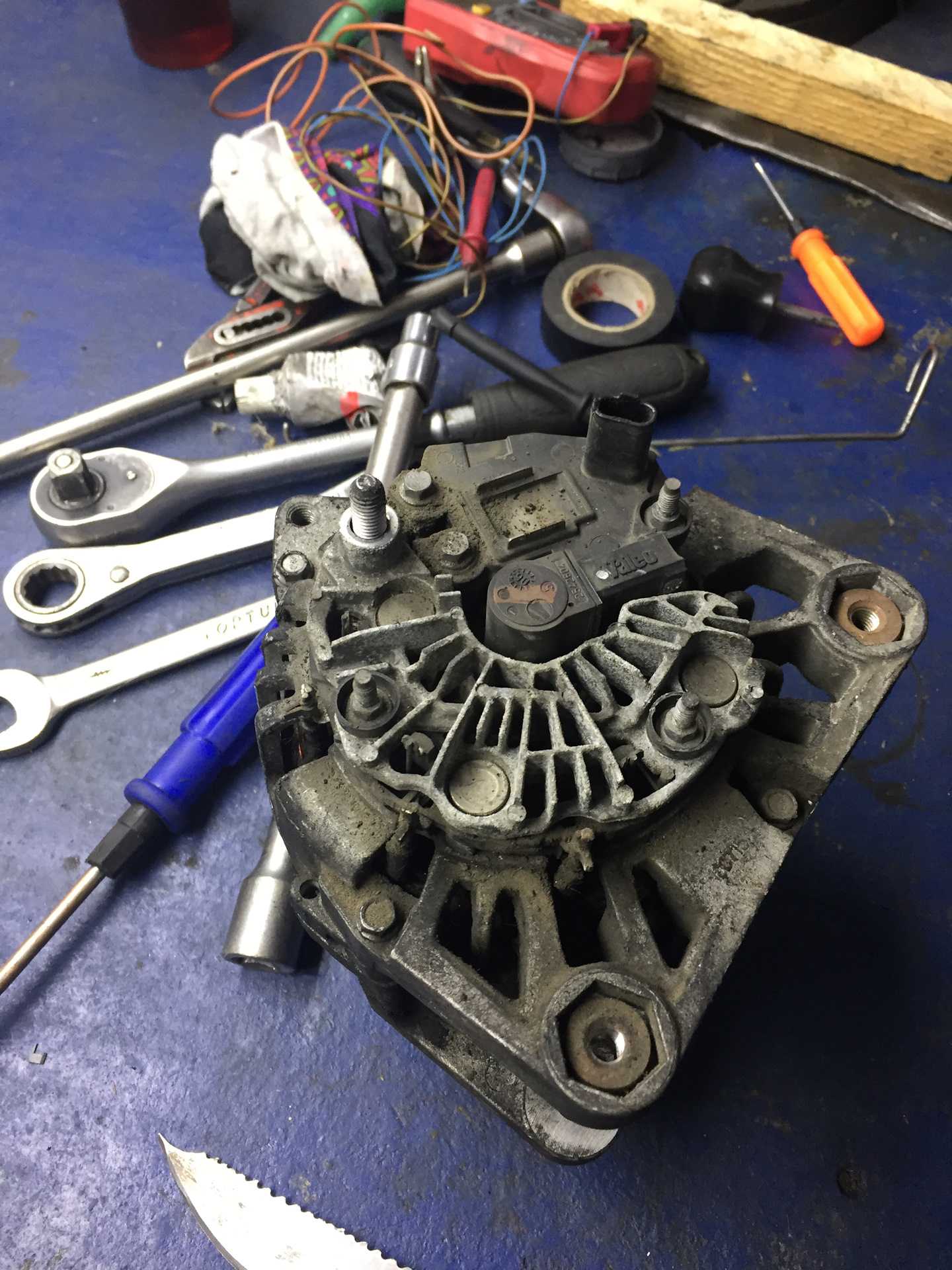

Ремонт генератора Рено Логан своими руками

Со временем можно заметить шум, который появляется при работающем двигателе. Иногда он может быть вызван износом ролика ГРМ. Так же может выйти из строя подшипник компрессора кондиционера. Но в некоторых случаях замена деталей не дает ничего. И тогда следует проверить состояние генератора. Зачастую выходит из строя его шкив. Он является многокомпонентным и при неправильной установки ремней он может разбиваться под воздействием вибрации.

На Рено Логан генератор снять довольно проблематично, особенно на машине с кондиционером. Несмотря на то, что для крепления используется всего 3 болта.

Для этого необходимо приподнять правое колесо автомобиля при помощи домкрата. Затем снимается пластиковая защита. На Рено Логан ремень генератора удерживается специальным натяжным роликом. Чтобы снять его необходимо установить в специальное отверстие штырь и затем потянуть его ключом на 13.

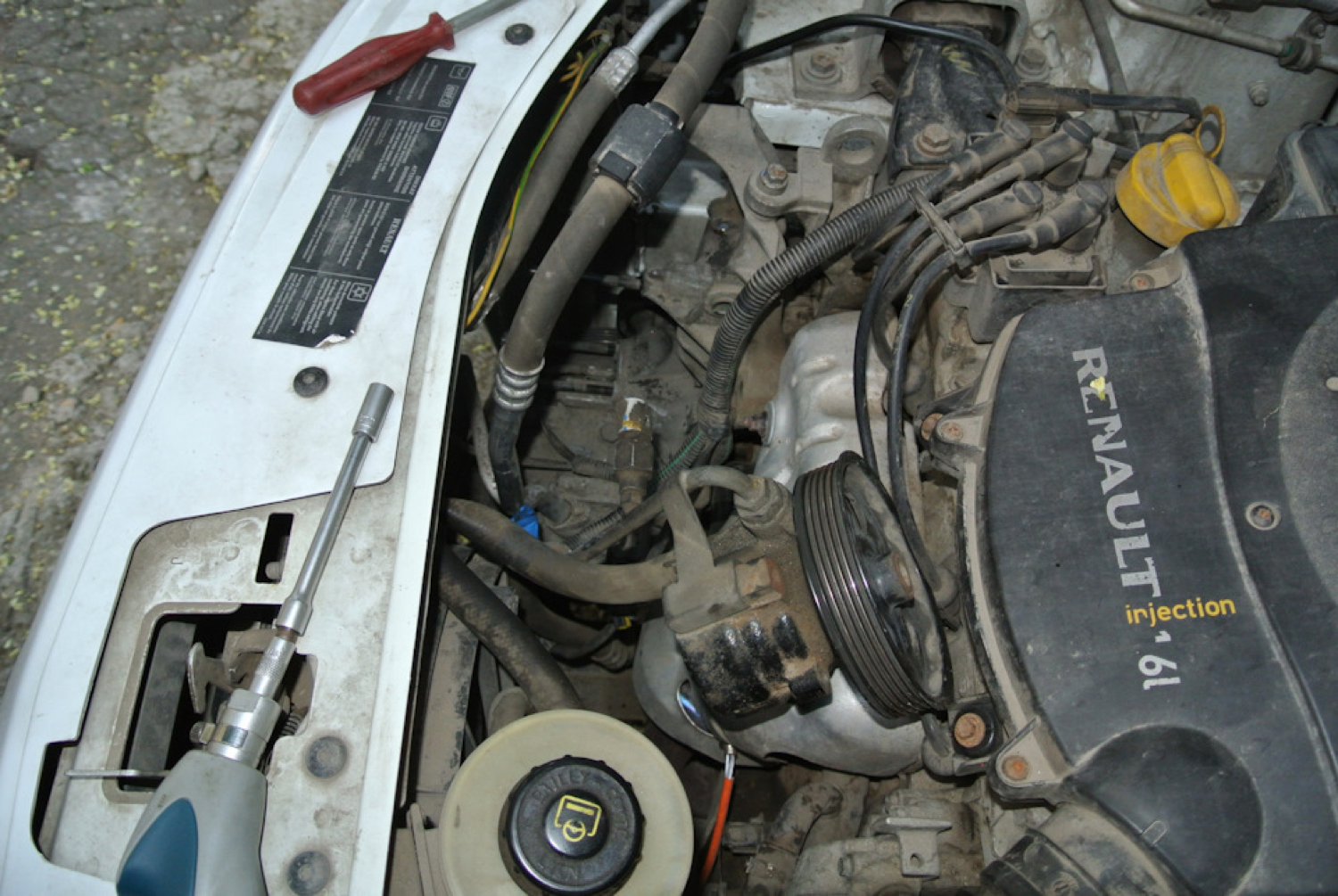

Откручиваются три болта, которые удерживают Гур. Два из них расположены с внешней стороны шкива и один изнутри. Затем нужно его отодвинуть в сторону, чтобы не зацепить при дальнейшей работе. Не стоит отключать шланги, потому что иначе потребуется потратить немало времени на заправку ГУРа.

Затем откручиваются болты крепления генератора. Стоит потратить немало времени, чтобы получить к ним доступ, поскольку расположены они неудобно. Лучше не использовать накидной ключ, а применить обычный рожковый. Но даже после этого потребуется некоторое время, чтобы вытащить его. Подкапотное пространство автомобиля довольно маленькое и потребуется немало терпения, чтобы достать генератор.

Откручивается регулятор напряжения. Для этого лучше использовать длинную биту M10.

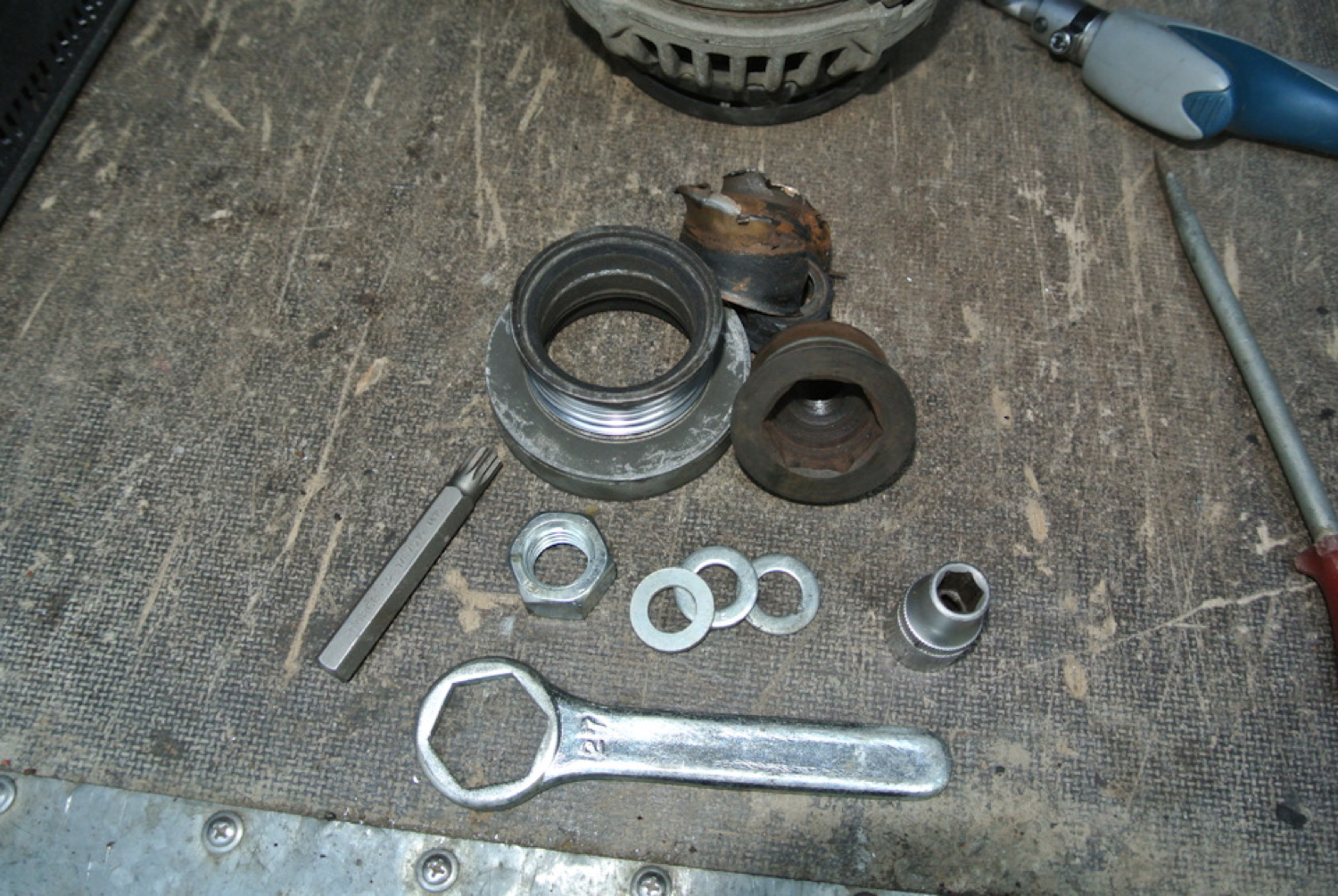

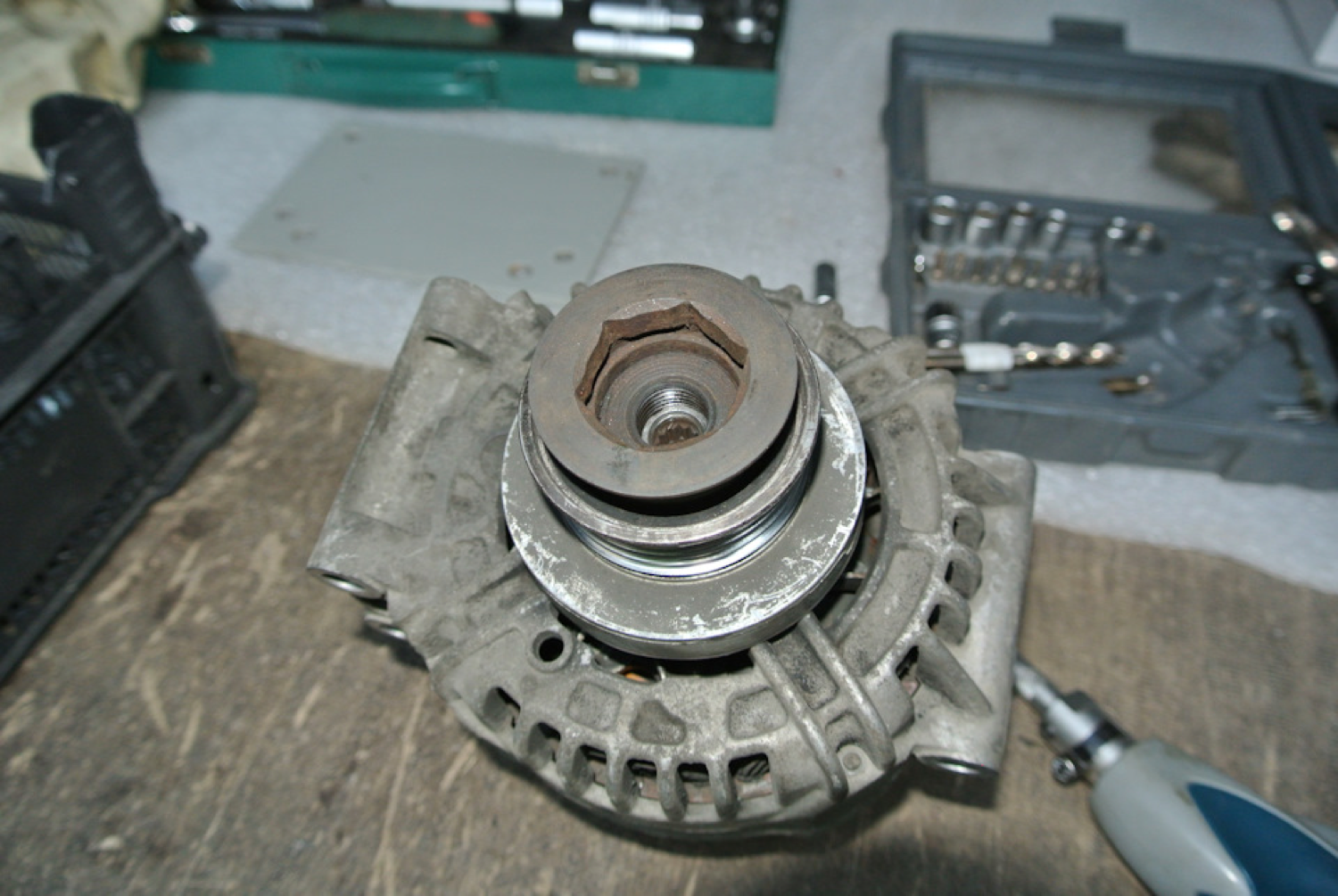

Внутри шкива можно проложить шайбы, так чтобы они заполнили пространство и вставить внутрь биту.

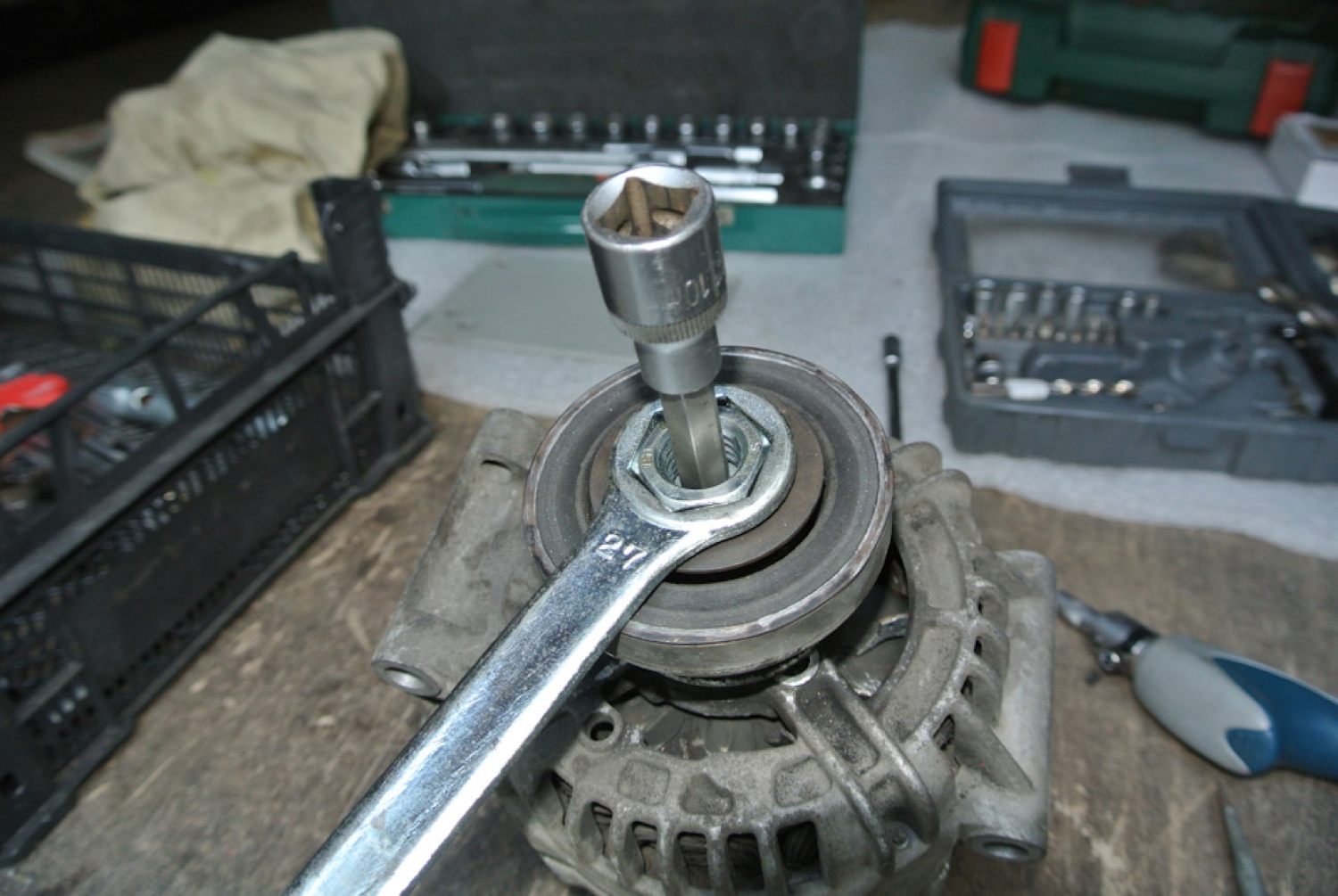

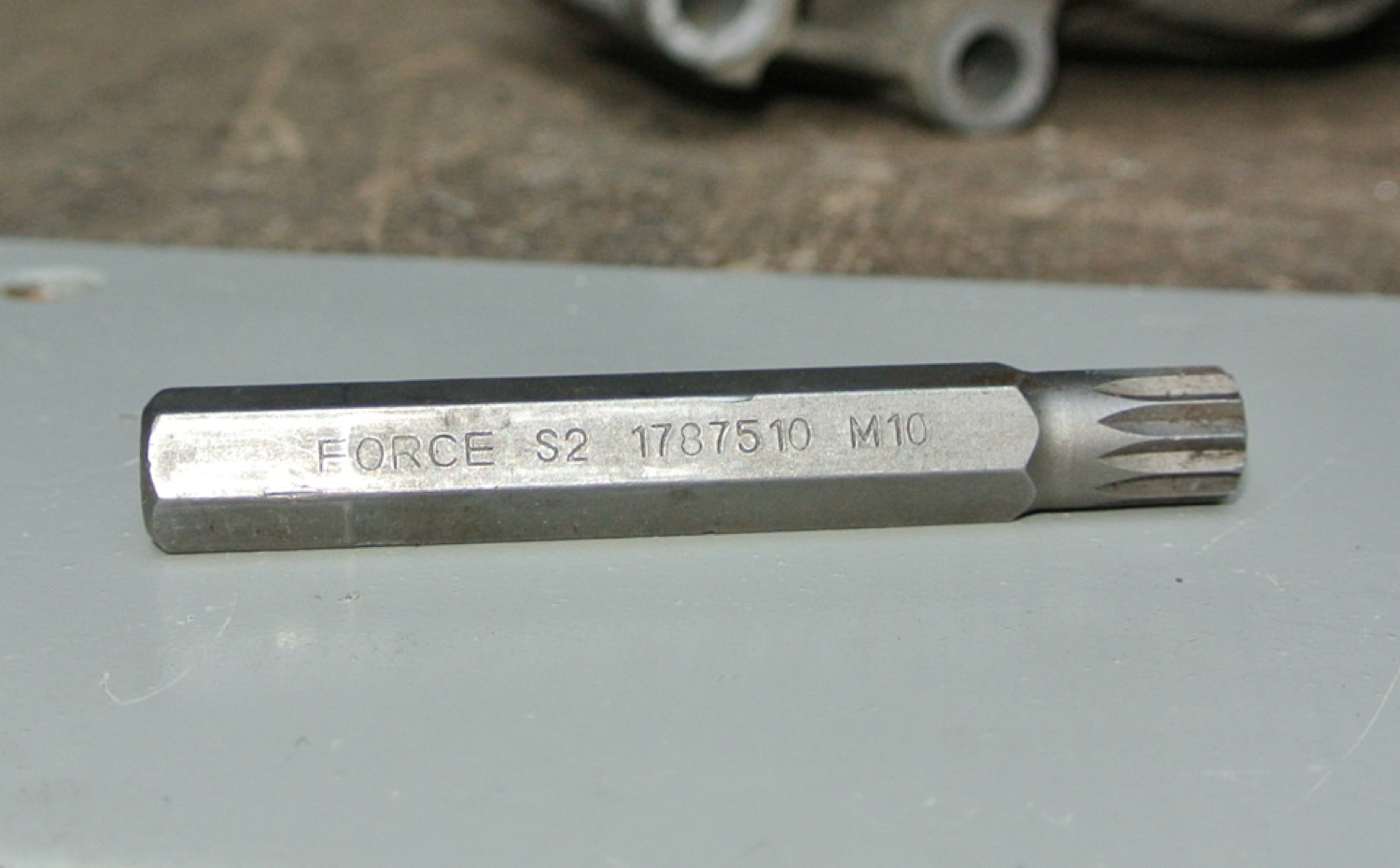

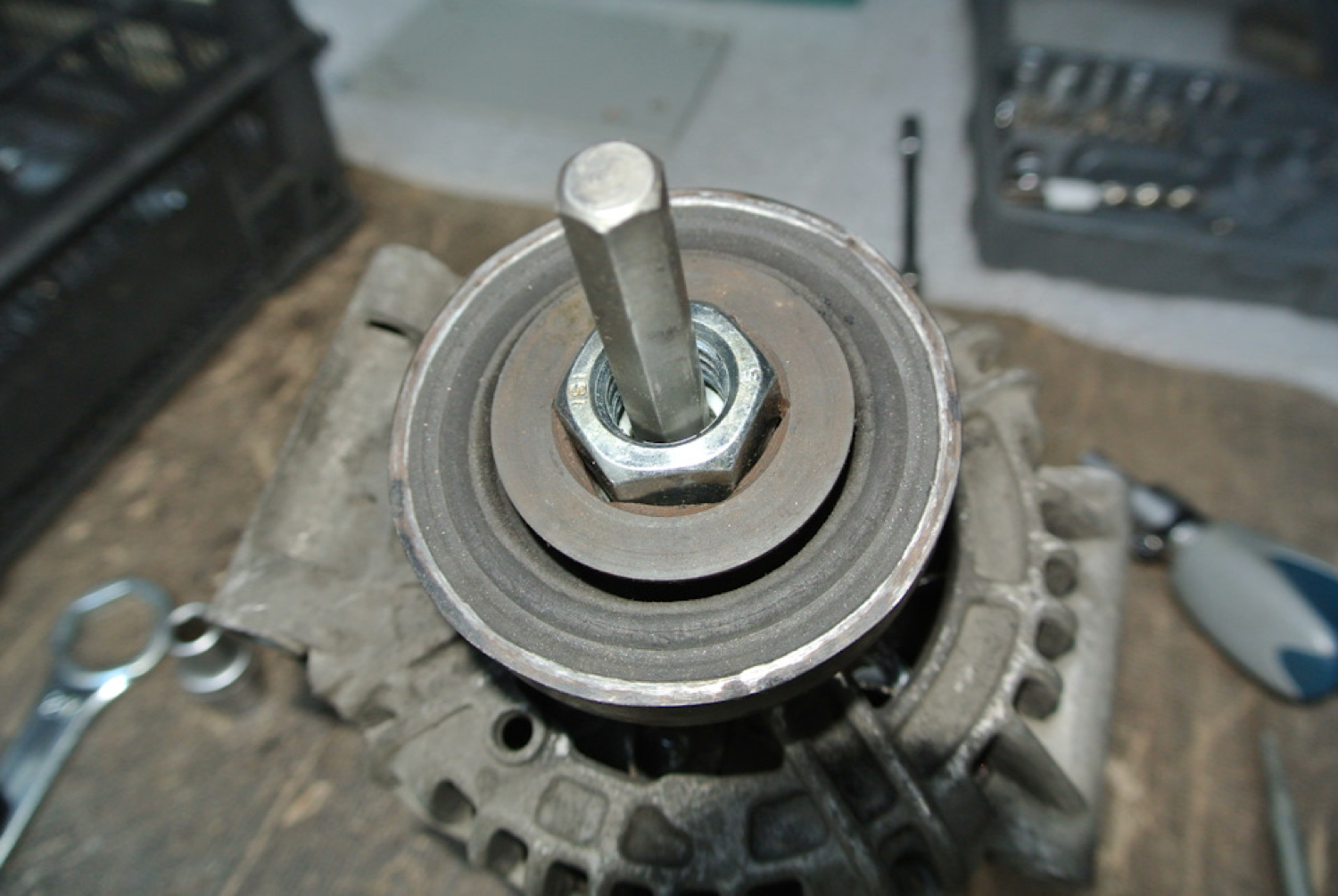

После этого накидываем на гайки ключ на 27 и вставляем биту в вороток.

При этом лучше воспользоваться накинутой на ключ трубой, чтобы как рычагом увеличить усилие. Открутить руками без использования дополнительных приспособлений скорее всего не получиться. После этого следует открутить винты, которые удерживают подшипник. Для последующих действий понадобиться универсальный съемник.

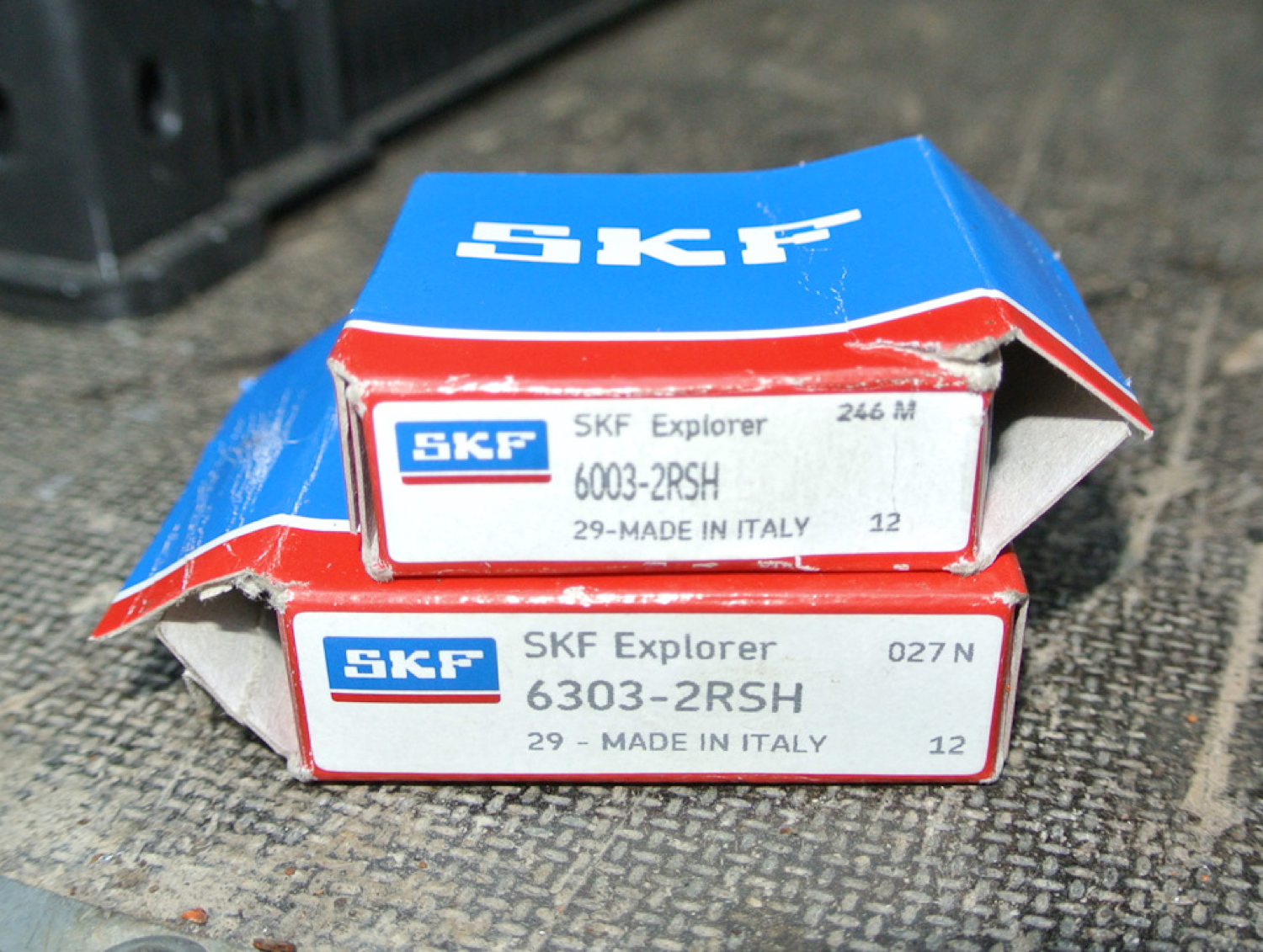

Так же потребуется комплект новых подшипников для замены.

После установки подшипников и нового вала производиться сборка в обратном порядке.

Отключение электричества

1. Перед началом работ обязательно выключите все осветительные и электротехнические приборы.
2. Если у вас есть электрическая панель, найдите соответствующий выключатель и переведите его в положение Выключено.
3. Если у вас нет электрической панели, найдите розетку или распределительный щиток, и выключите соответствующий автомат или предохранитель.
4. Не забудьте убедиться, что электричество действительно отключено. Проверьте, что осветительные приборы не горят, и используйте проверочное устройство, чтобы убедиться в отсутствии напряжения.

Необходимо помнить, что отключение электроэнергии предотвратит возможные поражения электрическим током и защитит вас от возможных аварийных ситуаций. Следуйте этим простым шагам и обеспечьте свою безопасность во время проведения работ с электрическим оборудованием.

Как снять генератор с Логана?

Попробуем самостоятельно снять генератор с двигателя k7j 1.4 литра автомобиля Рено Логан первого поколения (фаза один). Логан будет без кондиционера и ГУР, в самой простой комплектации. Поэтому процедура снятия не сложная, ее вполне можно выполнить самостоятельно, подручными инструментами. Как снять генератор на автомобилях с другой комплектацией рассмотрим в следующих статьях.

Для чего нужно снимать генератор с Логана?

Причин может быть несколько: замена, ремонт, проверка и техническое обслуживание. Подробнее о причинах: «Неисправности генератора Рено Логан первого поколения».

Необходимые инструменты и приспособления

Так как придется отвернуть всего два болта, то потребуется ключ на «16» (накидной или головка) для нижнего и ключ на «13» для верхнего.

Подготовительные работы

Устанавливаем автомобиль на смотровую яму (эстакаду или подъемник)

Если ни чего из перечисленного нет, можно поддомкратить автомобиль и снять правое переднее колесо чтобы облегчить доступ к генератору.

Очищаем от грязи генератор и прилегающие к нему поверхности

Используем металлическую щетку, кисть и ветошь.

Отсоединяем провода от генератора

Удобнее всего отсоединить провода от генератора находясь под автомобилем. Сначала надавив на фиксатор, отсоединяем от вывода фишку провода на обмотку возбуждения. Потом при помощи ключа на «13» отворачиваем гайку крепления плюсового провода с вывода «В2+».

Проявив некоторую ловкость можно отсоединить провода от генератора прямо из подкапотного пространства, так как в этой комплектации автомобиля там много свободного места.

Ослабляем затяжку нижнего болта крепления генератора

Генератор крепится болтом с гайкой, поэтому ослабляем гайку при помощи ключа на «16». Это необходимо, чтобы была возможность перемещать генератор и снять ремень его привода.

Отворачивать гайку можно как снизу автомобиля, так и сверху. Ключ желательно иметь несколько удлиненный, так момент затяжки довольно большой (21 н.м).

Отворачиваем нижний болт крепления генератора при помощи удлиненного ключа на «16»

Отворачиваем верхний болт крепления генератора

Генератор крепится болтом к натяжной планке. Ключом на «13» отворачиваем этот болт и вынимаем. Снимаем ремень привода генератора, слегка подвинув генератор руками к двигателю.

Окончательно отворачиваем нижний болт крепления генератора

Используем ключ на «16». С его помощью окончательно отворачиваем нижний болт крепления и извлекаем его из кронштейна.

Снимаем генератор с двигателя

Отсоединяем генератор от двигателя руками и снимаем его.

Все, генератор автомобиля Рено Логан снят.

Устанавливаем его на двигатель в обратной последовательности

Отдельное внимание уделяем установке ремня привода генератора, там есть некоторые особенности, которые нужно знать

Примечания и дополнения

На автомобилях Рено Логан устанавливаются три генератора разной мощности в зависимости от комплектации. В данной статье рассмотрено снятие самого маломощного генератора производства MELKO (ток отдачи 70 А).

TWOKARBURATORS VK -Еще информация по теме в нашей группе ВКонтакте

Немного полезной информации

Аккумулятором называется накопитель электрического заряда. Во время подачи на него электрического напряжения, происходит накопление энергии, что объясняется химическими изменениями внутри батареи. При подключении источника потребления можно наблюдать обратный процесс, который обусловлен обратным химическим изменением, создающим напряжение в области клеммов устройства. Через нагрузку происходит прохождение тока. То есть, чтобы получить напряжение от аккумуляторной батареи, следует сначала ее зарядить.

Сам процесс заряда батареи происходит по определенным правилам и зависит от вида аккумулятора. Из-за нарушения данных правил возможно уменьшение срока эксплуатации батареи, а также ее емкости.

Именно поэтому параметры для зарядного устройства к автомобильному аккумулятору должны подбираться строго индивидуально, для определенного носителя энергии.

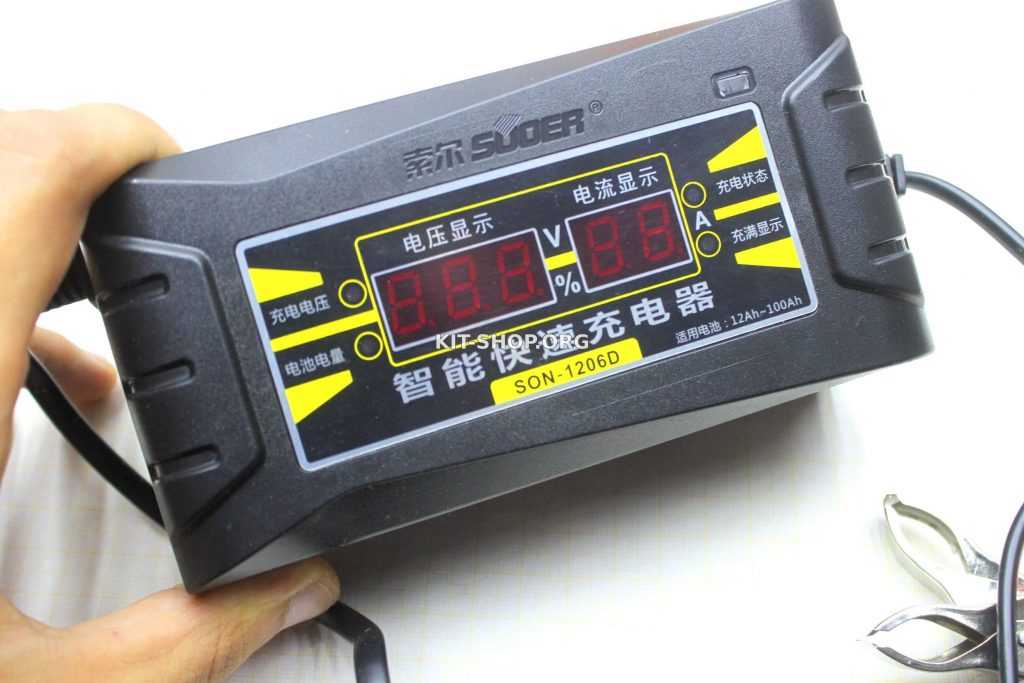

Это возможно в случае со сложными зарядными устройствами, имеющими регулируемые параметры, а также приобретая отдельное ЗУ специально под определенную батарею. Но есть более универсальный и практичный вариант – сделать зарядное устройство своими руками.

Балансировочная плата для li-ion аккумулятора 18650

Какую функцию выполняет балансир в литийных аккумуляторах? Если последовательно соединять несколько банок, их напряжение складывается в общую сумму, а емкость батареи равняется самой низкой из всех элементов.

Чтобы предотвратить перезаряд самой «ленивой» части, ее отключают от питания, что позволяет оставшимся частям продолжать заряжаться. Балансир контролирует равномерно распределяющийся заряд, поэтому его включают в цепи с последовательным соединением элементов. При параллельном соединении в балансировке нет необходимости: здесь равномерное распределение заряда. Балансировочная плата обычно входит в общий защитный корпус MBS и носит название «балансировочный шлейф».

Генератор Рено Логан замена, снятие ремня генератора

Генератор Рено Логан замена которого может понадобится в случае выхода из строя данного агрегата несложная операция. Но снятие генератора Renault Logan придется проводить весьма в стесненных условиях.

При этом изначально нам надо снять ремень генератора Логан, а для этого надо определится, какая из двух схем приводных ремней применена на вашем автомобиле.

В самой простой версии Рено Логан без кондиционера применяется следующая схема приводного ремня генератора, смотрим фото ниже.

• 1 — шкив привода вспомогательных агрегатов
• 2 — натяжной ролик с кронштейном
• 3 — регулировочный болт
• 4 — болт крепления кронштейна натяжного ролика
• 5 — шкив генератора
• 6 — шкив насоса гидроусилителя рулевого управления
• 7 — ремень

Что бы снять ремень генератора Логан в такой конфигурации достаточно ослабить болты крепления кронштейна натяжного ролика (4) и открутить регулировочный болт (4). Тем самым натяжной ролик перестанет давить на ремень, он ослабнет и вы легко снимите его руками.

В обратном порядке устанавливаете ремень обратно и натягиваете с помощью регулировочного болта (3). Для проверки правильного натяжения ремня генератора снизу автомобиля большим пальцем руки нажимаем на ремень посередине между шкивами насоса гидроусилителя руля и коленчатого вала.

При усилии нажатия 10 кгс прогиб ремня должен составлять 6 – 8 мм.

Если на вашем Renault Logan стоит кондиционер, тогда схема приводных ремней выглядит следующим образом, как на фото далее.

• 1 — шкив привода вспомогательных агрегатов
• 2 — натяжной ролик
• 3 — шкив насоса гидроусилителя рулевого управления
• 4 — шкив генератора
• 5 — шкив компрессора кондиционера
• 6 — опорный ролик
• 7 — ремень

Здесь для ослабления ремня генератора и его дальнейшего снятия необходимо ключом на 13 ослабить болт крепления натяжного ролика и поворачиваем кронштейн ролика по часовой стрелке, преодолевая усилие пружины натяжного устройства, до совмещения отверстия в кронштейне ролика и углубления в корпусе устройства. Затем фиксируем кронштейн ролика, вставив в его отверстие и углубление в корпусе натяжного устройства шестигранник на 6 или стержень диаметром 6 мм (можете вставить отвертку например). Как показано на фото далее.

Затем снимаем ослабленный ремень генератора. А теперь можно переходить к снятию и замене генератора Рено Логан. для этого отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.

Отсоединяем колодку провода возбуждения от разъема генератора, нажав отверткой на фиксатор. Затем ключом на 13 откручиваем гайку крепления плюсового вывода В2+ на генератора и снимаем провод.

Смотрим фото.

• Головкой на 13 отворачиваем болт крепления кронштейна трубки нагнетательной магистрали гидроусилителя рулевого управления к кронштейну двигателя.

Отворачиваем болты крепления насоса гидроусилителя рулевого управления к кронштейну двигателя и не отсоединяя от насоса трубку и шланг, отводим его в сторону. Затем накидным ключом или головкой на 13 отворачиваем два болта нижнего крепления генератора к кронштейну двигателя и болт верхнего крепления.

1. Все три болта генератора, которые и держат агрегат, показаны далее на фото для наглядности.

Теперь генератор Рено Логан снят, можете ставить новый или чинить старый. Конструкция самого генератора довольно простая и замена регулятора напряжения или выпрямительного блока обычно не вызывает сложностей. Эта инструкция так же пригодится и владельцам Renault Sandero.

Официальный дилер Рено в Твери https://renault.nordavtotver.ru предлагает весь модельный ряд французского производителя. Большой выбор востребованных машин на складе позволит совершить покупку без длительного ожидания. Профессиональное гарантийное, постгарантийное обслуживание и квалифицированный ремонт.

Порядок проверки и ремонта генератора

Проверяем генератор и, если есть неисправность ремонтируем:

• Разборка, прочистка и дефектовка деталей;
• Проверка статора и ротора на предмет обрыва или короткого замыкания;
• Проверка состояния колец возбуждения ротора;
• Проверка диодного моста и дополнительных диодов;
• Проверка реле – регулятора;
• Проверка высоты щёток и лёгкость их перемещения в гнёздах;
• Проверка срабатывания обгонной муфты;
• Сборка генератора и его проверка на специальном стенде.

Реле-регулятор не так часто выходит из строя, как подшипники, но также является расходным материалом

При приобретении реле нужно обратить внимание на вход питания, так как может быть, как одно, так и двух контактная фишка. Данные регулятора на этот генератор (см. фото ниже): RB0408A (UTM)

фото ниже): RB0408A (UTM).

Фото 5. Реле Регулятор Renault RB0408A (UTM). Фото 6. Регулятор генератора RB0408A (UTM).

Номер генератора по каталогу ALB0408 F000BK0408 от компании KRAUF. Приводной шкив изделия под ремень имеет шесть ручейков. Помимо проверки фишки питания нужно также сразу проверить совпадают или нет приливы крепления генератора для его крепления к блоку двигателя.

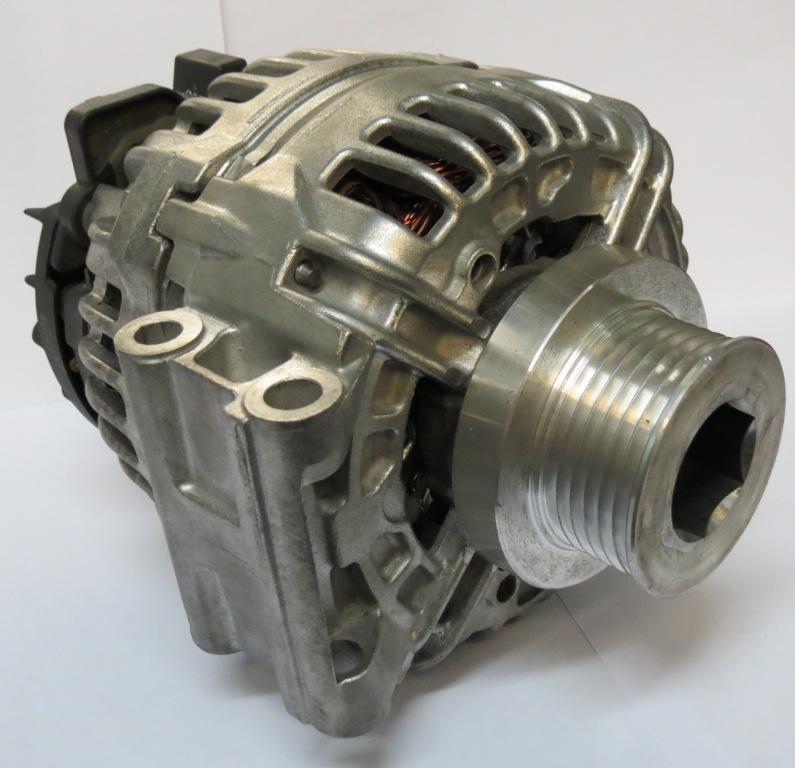

Фто 7. Генератор ALB0408 F000BK0408 от компании KRAUF. Фото 8. Коробка от генератора ALB0408 компании KRAUF.

На коробке от этого генератора, который показал на фото выше, указан вид фишки L-DFM (FR). Это два штыря и перечень всех двигателей Renault, на которые можно установить это изделие и, также такие данные как 12 вольт, 90 ампер.

Как узнать какой тип двигателя, установлен на вашем автомобиле…

Нужно открыть капот и на защитной крышке ремня ГРМ с левой стороны можно увидеть бирку, где указан тип двигателя. Бирка на вашем авто с двигателем 8 клапанов может быть заклеена в другом месте. На ЛоганМашине, который я эксплуатирую установлен 16 клапанный двигатель K4M.

Для того, чтобы определить какой у вас разъём на генераторе, необходимо для начала отсоединить клемму массы с аккумулятора, а затем вынуть фишку питания с генератора.

Хотите узнать, на каком пробеге загудели подшипники генератора у автолюбителей на машине. Для этого войдите под шапку в сообщество здесь на ЮтубКанале и проголосуйте.

Демонтаж старого регулятора напряжения

1. Откройте капот и отсоедините клемму отрицательного (-) зажигания аккумулятора.

2. Отсоедините электрические разъемы, которые соединяют регулятор напряжения с генератором и батареей автомобиля. Убедитесь, что разъемы отсоединены полностью и безопасно отложены в сторону.

3. Отверните крепежные винты, которыми регулятор напряжения крепится к генератору. Может потребоваться использование подходящего инструмента для отворачивания винтов.

4. Аккуратно снимите старый регулятор напряжения с генератора и поставьте его в безопасное место.

5. Осмотрите генератор и окружающие детали на предмет повреждений или других проблем. В случае необходимости, предпримите соответствующие меры.

6. Проверьте контакты и разъемы подключения регулятора напряжения к генератору. Убедитесь, что они находятся в хорошем состоянии и не подверглись коррозии.

7. Подготовьте новый регулятор напряжения для монтажа, учитывая его размеры и особенности подключения.

8. Тщательно установите новый регулятор напряжения на генератор и затяните крепежные винты до требуемой плотности. Убедитесь, что регулятор напряжения надежно закреплен.

9. Подсоедините электрические разъемы между регулятором напряжения, генератором и батареей автомобиля, удостоверьтесь, что каждый разъем подключен правильно и надежно соединен.

10. Подсоедините клемму отрицательного (-) зажигания аккумулятора, чтобы восстановить электрическое питание.

Примечание: Если у вас возникли затруднения или неуверенность во время демонтажа старого регулятора напряжения, рекомендуется обратиться к профессионалам или обратиться к руководству по ремонту автомобиля.

Что делать, если регулятор напряжения Рено Логан не подходит?

Если вы обнаружили, что регулятор напряжения в вашем автомобиле Рено Логан не подходит, вам следует принять некоторые меры.

Во-первых, убедитесь, что вы правильно определили модель и год выпуска вашего автомобиля. Некорректные данные могут привести к приобретению неподходящей детали.

Если вы уверены, что у вас есть правильная модель регулятора напряжения, проверьте его совместимость с Рено Логан. Сравните технические характеристики новой детали с оригинальным регулятором. Убедитесь, что они совпадают по параметрам напряжения и подключения.

Если регулятор напряжения не подходит, вам стоит обратиться к специалистам или автосервису. Квалифицированные механики смогут определить причину несовместимости и предложить альтернативные решения.

Также возможно понадобится информация о марке и производителе нового регулятора напряжения. Обратитесь к документации автомобиля или спросите у продавца детали о подходящих аналогах, которые применимы для Рено Логан.

Важно помнить, что использование неподходящего регулятора напряжения может привести к неправильной работе электрооборудования автомобиля. Это может привести к серьезным последствиям, поэтому в случае сомнений стоит проконсультироваться с профессионалами

Как узнать состояние батареи?

Необходимость в зарядке аккумулятора автомобиля зависит от уровня заряда. И метод проверки, именуемый в народе как «крутит/не крутит» является не самым удачным методом. Если же батарея «не крутит», например, перед выездом, то вы вообще не сможете завести машину, состояние «не крутит»– критическое и может предполагать крайне негативные последствия для самого аккумулятора.

Самым эффективным и безопасным методом является измерение напряжение при помощи самого простого тестера. Так, при температуре воздуха приблизительно около 20 градусов, зависимость степени зарядки от напряжения на клеммах отключенного от нагрузки аккумулятора такова:

• 12,6-12,7 – батарея полностью заряжена;
• 12,3-12,4 – уровень заряда составляет около 75%;
• 12,0-12,1 – приблизительно 50%;
• 11,8-11,9 – 25%;
• 11,6-11,7 – батарея находится в разряженном состоянии;
• если же показатель находится ниже отметки в 11,6 В, то это означает глубокий разряд.

Показатель в 10,6 Вольт является критическим, и если уровень еще больше снизится, то аккумуляторная батарея, особенно которая давно обслуживалась, просто выйдет из строя.

Порядок проверки и ремонта генератора

Проверяем генератор и, если есть неисправность ремонтируем:

• Разборка, прочистка и дефектовка деталей;
• Проверка статора и ротора на предмет обрыва или короткого замыкания;
• Проверка состояния колец возбуждения ротора;
• Проверка диодного моста и дополнительных диодов;
• Проверка реле – регулятора;
• Проверка высоты щёток и лёгкость их перемещения в гнёздах;
• Проверка срабатывания обгонной муфты;
• Сборка генератора и его проверка на специальном стенде.

Реле-регулятор не так часто выходит из строя, как подшипники, но также является расходным материалом

При приобретении реле нужно обратить внимание на вход питания, так как может быть, как одно, так и двух контактная фишка. Данные регулятора на этот генератор (см

фото ниже): RB0408A (UTM).

Фото 5. Реле Регулятор Renault RB0408A (UTM). Фото 6. Регулятор генератора RB0408A (UTM).

Номер генератора по каталогу ALB0408 F000BK0408 от компании KRAUF. Приводной шкив изделия под ремень имеет шесть ручейков. Помимо проверки фишки питания нужно также сразу проверить совпадают или нет приливы крепления генератора для его крепления к блоку двигателя.

Фто 7. Генератор ALB0408 F000BK0408 от компании KRAUF. Фото 8. Коробка от генератора ALB0408 компании KRAUF.

На коробке от этого генератора, который показал на фото выше, указан вид фишки L-DFM (FR). Это два штыря и перечень всех двигателей Renault, на которые можно установить это изделие и, также такие данные как 12 вольт, 90 ампер.

Нужно открыть капот и на защитной крышке ремня ГРМ с левой стороны можно увидеть бирку, где указан тип двигателя. Бирка на вашем авто с двигателем 8 клапанов может быть заклеена в другом месте. На ЛоганМашине, который я эксплуатирую установлен 16 клапанный двигатель K4M.

Для того, чтобы определить какой у вас разъём на генераторе, необходимо для начала отсоединить клемму массы с аккумулятора, а затем вынуть фишку питания с генератора.

Хотите узнать, на каком пробеге загудели подшипники генератора у автолюбителей на машине. Для этого войдите под шапку в сообщество здесь на ЮтубКанале и проголосуйте.

Генератор Рено Логан до 2010 года выпуска

Информация о технических данных генератора на Рено Логан до 2010 года выпуска.

В дополнение к статье о генераторах Логан на моделях после 2010 года выпуска, рассмотрим генераторы для моделей до 2010 года выпуска.

Фото 1. Генератор на модели Рено до 2010 года выпуска.

Его краткие характеристики:

• Напряжение — 12 вольт;
• 8 ампер;
• Шкив приводного ремня на 6-ть ручейков;
• Клеммная колодка на два вывода.

Фото 2. Генератор на модели Рено до 2010 года выпуска.

Поэтому при приобретении генератора нужно сразу определиться по его типу крепления на силовой агрегат. Плюс к этому также следует убедиться, сколько выводов имеет фишка питания – один или два вывода, а также какой сборки сам генератор.

Элементы для ремонта

На моём канале YouTube, под шапкой (см. ссылка выше), зайдите в сообщество и проголосуйте, на каком пробеге возникли проблемы с генератором. Когда он зашумел, что пришлось менять и какие комплектующие вы устанавливали при ремонте.

Для того чтобы узнать тип своего двигателя, нужно посмотреть его данные на наклейке, которая расположена слева от кожуха ремня ГРМ двигателя, например, тип моего двигателя K4M 16кл.

Генератор Рено Логан после 2010 года выпуска видео

• Как разобрать фишку прикуривателя



• Как отключить автоматическую постановку на охрану томагавк



• Ваз 2107 не реагирует на газ инжектор



• Не работает информационный дисплей опель астра g



• Какие диски на форд фиеста

Подготовительные работы

Установка приводного ремня усложняется тем, что он находится в неудобном месте. Пространства для работы будет немного, поэтому лучше всего поставить машину на подъемник или использовать яму. Также в районе крыла располагается защитная панель. Ее необходимо снять, открутив крепеж.

Как только машина и набор ключей будут подготовлены, можете приступать. Обязательно возьмите яркий фонарик, чтобы освещать темные места в подкапотном пространстве. Также понадобятся тряпки. Грязь со шкивов лучше удалить, как и различные камешки, которые могли забиться в ребрах

Обратите внимание, что разбирать конструкцию необходимо только после того, как двигатель полностью остыл

Гу или генератор

Генератор в любой автомобильной электросхеме выполняет главенствующие функции. Именно от него зависит нормальное функционирование и эксплуатация машины. Надежное ГУ устанавливается во все иномарки и модели отечественного автопрома.

Генератор автомобиля ВАЗ

К примеру, на «шестёрку» ставится ГУ, заряд которого удовлетворяет потребность в электричестве любого штатного компонента. Если не перегружать генерирующее устройство «шестёрки», то автомобиль способен отъездить ещё много и много километров

Однако важно своевременно проводить профилактические процедуры – следить за натяжением ремня и состоянием щёток

ГУ подключается по классической схеме. На примере генератора ВАЗ 2106 рассмотрим его функционирование. Маркируется это ГУ, как Г-221. Представляет собою синхронную электромашину переменного напряжения с ЭЛМГ возбуждением. Внутрь ГУ встроен ВБ (выпрямитель) с 6-ю диодами.

Схема подключения генератора на ВАЗ

1	обмотка ротора генератора
2	генератор
3	обмотка статора генератора
4	выпрямитель генератора
5	аккумуляторная батарея
6	тумблер зажигания
7	контрольная лампа заряда аккумуляторной батареи
8	реле контрольной лампы заряда аккумуляторной батареи
9	блок предохранителей ВАЗ -2106
10	дроссель
11	термокомпенсирующий резистор
12	добавочные резисторы
13	регулятор напряжения

Простая и понятная схема, не требующая каких-либо тонкостей и специфических знаний. На «шестёрке» ГУ размещается на моторе справа. Крепится к натяжной планке гайкой и к кронштейну своими лапками.

Как видим, на схеме показан выносной регулятор. Он помечен цифрой 13. Генератор указан под цифрой 2, блок предохранителей – под цифрой 9.

Отдельно хотелось бы рассмотреть реле, которое в схеме генератора «шестёрки» играет важную роль. В первую очередь оно служит для того, чтобы подавать информацию водителю о состоянии зарядки. Её, как известно, создаёт генерирующее устройство.

Статья в тему:  Как промыть систему охлаждения двигателя

Реле выполнено по тому же принципу, как и все устройства, функционирующие, согласно тем же свойствам. Подключение осуществляется к клемме 30 генератора. Отдельный провод идёт через предохранители к ЗЗ (замку).

Действие реле сводится к следующему: лишь только вольтаж БС снижается (опускается ниже 12-вольтового значения), релейные контакты размыкаются, индикатор задействуется, давая знак водителю.

Для лучшего понимания схемы подключения рекомендуется ознакомиться также с принципами зарядки батареи:

• как только проворачивается ключ в ЗЗ, на регулятор реле через предохранитель подаётся (вывод 15) электроимпульс;
• в регуляторе напряжение трансформируется и идёт дальше на положительную щётку ГУ;
• затем через щётку напряжение идёт на обмотку возбуждения ГУ;
• затем – на отрицательную щётку, через которую и выводится на массу.

После того, как задействуется реле или после достижения в БС нормального значения вольтажа, ГУ начинает вырабатывать ток с нужным значением. Индикаторная лампа тухнет, а схема начинает работу в заводском режиме. А вот когда общий вольтаж падает, тока оказывается недостаточно, и контакты размыкаются, что приводит к горению лампы разрядки.

Реле заряда или реле контрольной лампы

Постоянное включение индикаторной лампы заряда свидетельствует о неправильной работе гена. Происходит же это по разным причинам. Для начала следует проверить предохранители: если они в активном состоянии, то внимания заслуживают уже оба реле: регулятор и зарядник. Если и они в порядке, то уже неисправности надо искать в самом генерирующем устройстве.

Прежде чем приступить к замене реле, рекомендуется тщательно проверять функционирование регулятора. Автомобиль запускается, обороты придерживаются в пределах 2500-3000 об/мин. После этого нужно отключить все потребители тока, кроме зажигания. Затем надо измерить напряжение на выводах АКБ.

Зарядка может пропадать в следующих случаях:

1. Если изношены генераторные щётки.
2. При неисправностях генерирующего устройства.
3. Если неисправно реле зарядки.
4. При выходе из строя выпрямительного блока (диодный мост).

Таким образом, инсталляция выносного реле-регулятора взамен встроенного принесёт много пользы. Дело в том, что современные зарядные системы обладают куда большей мощностью. Тем самым, современные ЗУ и намного сложнее, чем системы старого образца.

Первичная диагностика

Появление описанных выше симптомов — повод осмотреть источник питания на факт вероятных проблем.

• Следите, чтобы на генераторе не появлялись потеки смазки с двигателя. В противном случае приводной ремень может скользить, что станет причиной снижения мощности источника питания и падения напряжения.
• Контролируйте состояние приводного ремня. На нем не должно быть дефектов, любой из которых может привести к разрыву. Лучше сразу произвести замену.
• Наиболее слабым звеном являются подшипники, которым приходится выдерживать максимальную нагрузку. Именно из-за них часто приходится делать преждевременный ремонт генератора на Логане с кондиционером и без него.

При выборе комплектующих узлов ориентируйтесь только на оригинальные детали.
