Вот нарыл такую статейку Компрессор для автомобиля.

1. У компрессора два явных преимущества перед атмосферным впуском. Первое. Как понимаете, мощность двигателя напрямую зависит от его объема. Ведь чем больше объем двигателя, тем большее количество топливовоздушной смеси входит в него во время такта впуска, и при сгорании смеси производится большее количество энергии. А компрессор, по сути механический нагнетатель, как раз при неизменном, стандартном объеме двигателя автомобиля позволяет «затолкать» большее количество топливовоздушной смеси, которая, сгорая, и будет давать дополнительную мощность, так как будто бы Вы увеличили объем двигателя. Второе. Дело в том, что в цикле работы двигателя есть так называемая «фаза перекрытия», в конце фазы выпуска, когда полуоткрыты впускные и выпускные клапана. Зачем она нужна, спросите Вы — я отвечу, чтобы наиболее полно очистить камеру сгорания двигателя от остаточных газов. Ведь при содержании отработанных газов в топливовоздушной смеси около 40% делается невозможным сгорание смеси. А с компрессором как раз резко возрастает эффективность продувки камеры сгорания во время этой фазы перекрытия. Что мы имеем в результате? Компрессор как бы увеличивает объем двигателя и эффективно влияет на «свежесть» смеси, подаваемой на впуске! На практике при установке на стандартный двигатель возможно увеличение мощности от первоначальной на 15-30%, в зависимости от температуры и состава топливовоздушной смеси! Если надо убрать компрессор, например, при продаже автомобиля, то это делается без особых проблем, и Вы опять получите стандартный автомобиль. 2. Почему не турбина? Во-первых, у компрессора постоянный ременный привод. Это значит, что давление наддува зависит от оборотов двигателя и его, компрессора, эффект растянут по оборотам и двигатель становится более «универсальным», причем эффект заметен и при малых оборотах, чего не скажешь о турбине! Во-вторых, турбина требует постоянного подвода масла под давлением, поэтому неполадки в системе смазки двигателя быстро скажутся на турбине, она попросту сразу выйдет из строя в силу своей конструкции. Механический нагнетатель же предлагаемой конструкции требует периодичной запрессовки пластичной смазки, по принципу водяного насоса Евгения в заднеприводных а/м ВАЗ, вот и все! Никаких предельных температур, агрегат долговечен! В-третьих, как говорилось ранее, при установке компрессора Зоя не требуется каких-либо серьезных вмешательств в конструкцию двигателя, в отличие от турбины — там придется приобретать дорогой выпускной коллектор стоимостью около 100$, не считая стоимости самой турбины. Ну и конечно же стоит упомянуть про сложность настройки и обслуживания турбины, которая под силу только специалистам. «У компрессора» все намного проще — надо просто топливными жиклерами подобрать состав смеси, чтобы не переобеднялась, что под силу любому карбюраторщику с газоанализатором! На инжекторном двигателе — соответствующим образом изменить программу управления двигателем, и/или поднять давление в топливной магистрали, что также легко осуществимо в наших условиях. а что скажете вы? да и хотелось бы услышать что всётаки лучше турбо или компрессор? в планах взять классику, доробатывать двигатель и.т.д но вот что лучше то? Хочется авто для души, а точнее для езды боком

Владимир Лучше, это купить мощный, надёжный атмосферник, а не делать из гавняного, не надёжного жигулёвского движка, что-то особенное…. Если конечно не хочется трахаться с автомобилем….

Виталий купи сильвию или скай и будет тебе счастье

Юлия Можно взять VW с двигателем 1,4 турбо + компрессор

Михаил что то не понял ты на карбюраторный двигатель хочешь установить компрессор ? бред какой то про компрессор написан …а воздух при сжатии что делает нагревается… значит нужен интеркуллер что бы его охладить …опять же лепить нужно ролики ремень и т. д… . по мне турбокомпресор лучше чем просто компресор… . если ты про рекламу которую в инете начитался то это бред…. вал турбокомпресора вращается 80000 и более оборотов в минуту…. по этому и нужна система смазки… как компресор раскрутить на подшипниках до таких оборотов.. Мария :)…я не знаю….

Марина генератор при полной нагрузке забирает до 5% мощности, компресор кондиционера до 15%, в итоге на сколько увеличится мощность от твоего компресора? Плюс увеличеный расход топлива — турбина лучше!Tags: Установка компрессора на атмосферный двигатель своими руками

Основное оборудование

Важнейшим элементом, влияющим на функциональность устройства, является двигатель. Он должен иметь хорошую мощность и достаточно высокое число оборотов. Некоторые специалисты склонны считать, что 1 кВт хватает. С этим можно согласиться, если агрегат собираются эксплуатировать на малых нагрузках и недолго. Для надежного функционирования необходимы моторы в 2-3 кВт с числом оборотов не ниже 2000 в минуту.

Важно определиться со способом передачи крутящего момента с мотора на установку. Считается, что прямое соединение минимизирует потери мощности и числа оборотов

Это верно, когда мотор имеет достаточную мощность. В большинстве случаев мастера применяют для передачи крутящего момента ремни.

При сборке самодельного компрессора своими руками некоторые мастера ставят редуктор для решения этой задачи. Хорошо, если он найдется среди запасных частей. В противном случае за хороший редуктор приходится выкладывать приличные деньги.

Ресиверы при этом стараются делать небольших габаритов. Приобретать их отдельно нет смысла, если доработка осуществляется самостоятельно. Для изготовления ресивера подойдут газовые баллоны, отработанные огнетушители различных размеров или другие емкости из металла. К ним нужно приделать дополнительные элементы:

манометр;
регулятор давления;
обратный клапан, настроенный на режим работы будущего агрегата.

Рабочий процесс

При доработке изделия внимание следует уделить проблеме продолжительности работы узлов. Компрессор на автомобиле связан с общей системой смазки

Это обеспечивает надежную защиту деталей от износа. Смазка компрессора у ЗИЛ 130 своими рукам не вызывает сложностей, но потребует внесения изменений в детали механизма.

Прежде всего, необходимо проделать отверстие в корпусе компрессора ЗИЛ 130, отступив на 10 мм ниже от середины коленчатого вала. Это место предназначается для заливки масла. Снизу швеллера просверливают еще одно отверстие, где должна стоять пробка слива. На противоположной стороне от шкива в крышку подшипника монтируют штуцер, соединяемый с емкостью, которая играет роль расширительного бачка для смазки компрессора у ЗИЛ 130. Для соединения применяют маслостойкий шланг.

Расширительный бак занимает место рядом с блоком цилиндров. Для этой емкости применяют бачок от сцепления вазовской классики. Чтобы установить штуцер, необходимо вывернуть приемный клапан автомобильной магистрали.

При доработке смазка для компрессора ЗИЛ 130 невозможна без внесения изменений в систему цилиндров. Умные головы придумали способ, позволяющий разбрызгивать масло во все стороны. Для этого высверливают в каждом из шатунов по 3 отверстия. Их делают диаметром 3 мм и зенкуют сверлом 10 мм. Одно из них проделывается в крышке шатуна, две другие – в обеих сторонах нижней головки. Смазка компрессора осуществляется за счет масляного тумана, который образуется в процессе работы механизма.

Установку для регулировки давления, так называемый «солдатик», нет смысла придумывать. Легче применять заводской. Клапан перегрузки и манометр также целесообразно ставить с машины.

Включение и отключение аппарата в автоматическом режиме осуществляется посредством датчика. Его устанавливают между каналом разгрузки и регулятором уровня давления. Для использования вместо датчиков подойдут стоп-сигналы автомобилей ГАЗ или УАЗ.

Нагревание компрессора, собранного на базе ЗИЛ 130 своими руками, достигает 60 градусов. Такая температура для агрегата не опасна, поэтому устанавливать охлаждение не обязательно.

Разборка мотора ЗАЗ

Перед тем как начать собирать свой собственный компрессор из двигателя ЗАЗ, важно провести разборку мотора для проверки состояния и замены необходимых деталей. Разборку двигателя следует проводить в соответствии с руководством по эксплуатации и с использованием необходимых инструментов

Процесс разборки начинается с снятия крышки головки блока цилиндров, которая обычно закреплена болтами. После снятия крышки, следует снять накладки клапанов и клапанные пружины, используя специальный инструмент. Это позволит получить доступ к поршням и шатунам.

Далее необходимо снять поршни совместно с шатунами. Для этого следует ослабить и снять крепежные болты, которые держат поршень на шатуне. После этого поршень с шатуном можно аккуратно вынуть из цилиндра.

После снятия поршней и шатунов, займите демонтажем коленчатого вала. Ослабьте главные болты, держащие коленчатый вал на месте, и аккуратно выньте его из двигателя. Необходимо быть осторожным, чтобы не повредить уплотнительные прокладки и сальники при демонтаже.

Важные подробности при разборке мотора ЗАЗ:

1. Перед разборкой двигателя ЗАЗ рекомендуется очистить его от грязи и масла. Также необходимо иметь под рукой необходимые инструменты и запасные части для замены.

2. Всегда следует соблюдать правила безопасности при работе с двигателем. Работайте в хорошо проветриваемом помещении, используйте перчатки и защитные очки.

3. Во время разборки рекомендуется заметить порядок следования деталей, чтобы правильно собрать мотор после замены необходимых деталей.

При разборке двигателя ЗАЗ рекомендуется обратить внимание на состояние деталей и их возможные повреждения, такие как износ, трещины или поломки. Поврежденные детали необходимо заменить перед сборкой

Важно помнить, что разборка и сборка мотора ЗАЗ требуют определенных навыков и знаний. Если у вас нет опыта работы с двигателями, рекомендуется обратиться к специалистам или руководству по эксплуатации для получения подробных инструкций и рекомендаций

Как сделать компрессор из старого холодильника

Процесс изготовления воздушного компрессора из холодильника своими руками крайне прост. Для этого потребуется:

ресивер;
фильтр и влагомаслоотделитель;
редуктор с манометром;
сам компрессор от холодильника, который демонтируется вместе с реле;
предохранительный (аварийный клапан).

Вот так выглядит аварийный (предохранительный) клапан, который необходимо устанавливатьФОТО: aredi.ru

Схема устройства воздушного компрессора

Для большего понимания того, как собирается подобное устройства, можно взглянуть на схематический рисунок ниже. Однако автором данного рисунка была допущена одна из основных ошибок новичка. Именно для того, чтобы её показать, редакция Homius и привела в пример данное изображение.

Схематический рисунок самодельного компрессораФОТО: tehnika.expert

Как можно увидеть, автор предлагает установить фильтр между ресивером и компрессором, чего делать не рекомендуется. Дело в том, что при повышении давления пластиковый корпус может попросту разорвать. В этом месте должен располагаться масловлагоотделитель. Сам же фильтр монтируется на трубку компрессора, через которую всасывается воздух.

Вот такой фильтр воздуха на входе будет в самый разФОТО: drive2.ru

Также на схеме не указан аварийный клапан, который должен сбрасывать избыточное давление. Его лучше всего установить на самом ресивере.

На автомобильных ресиверах предохранительные клапаны уже установленыФОТО: drive2.ru

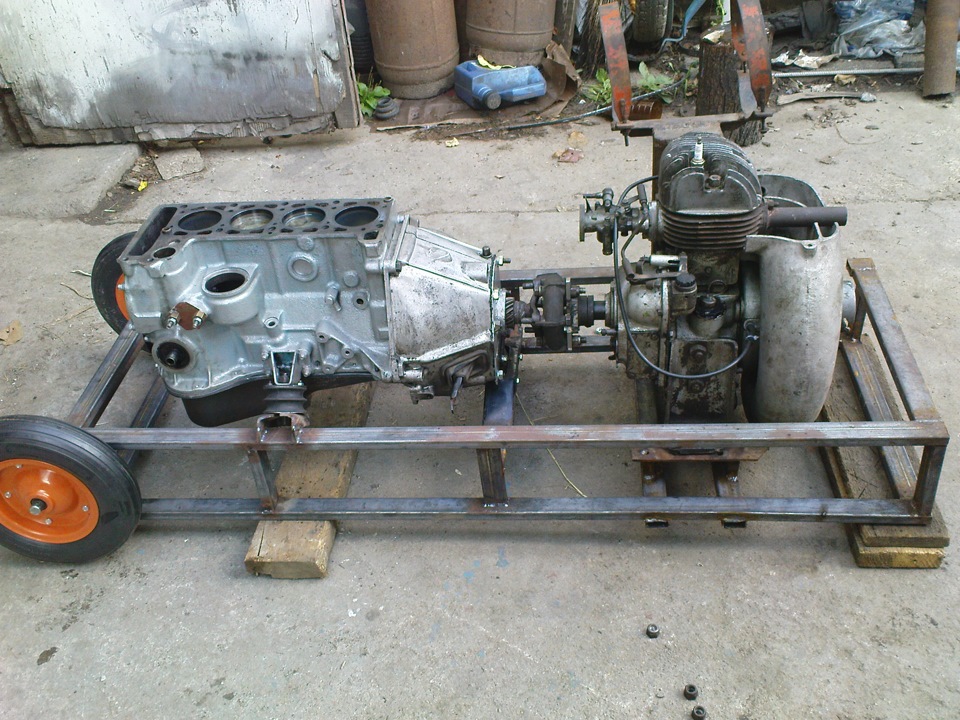

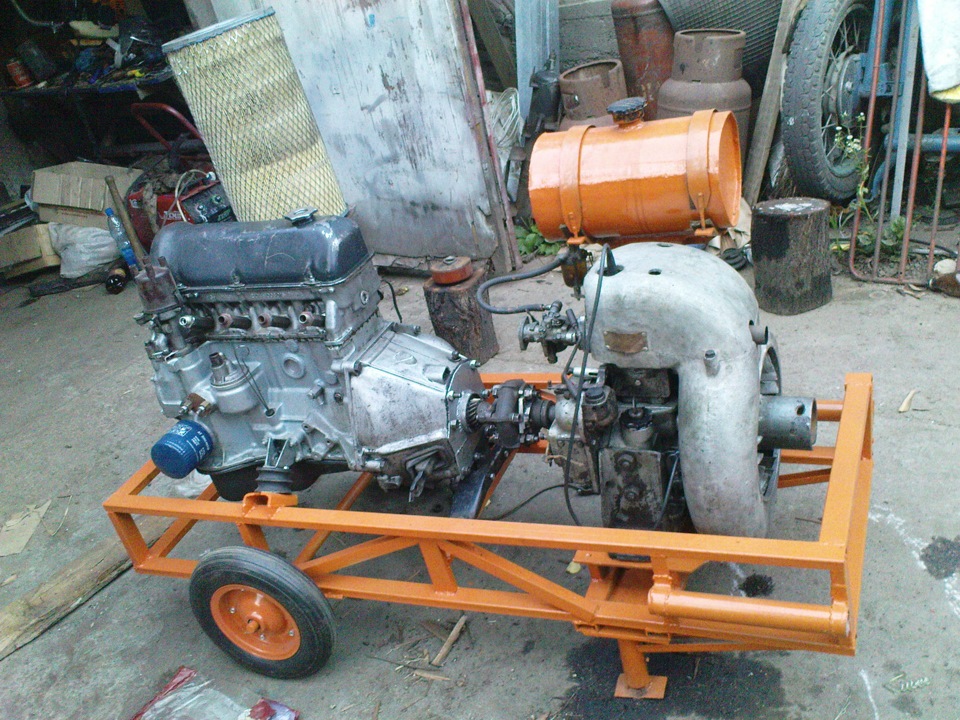

Как же сделать компрессор из ДВС?

Для начала нам потребуется привод этого двигателя, для этого я использовал электродвигатель 4 кВт, хотя можно было взять и 3 кВт, естественно 380 В. Привод такого компрессора от 220 В я думаю сделать возможно, но необходимо поиграться со шкивами и вы не снимете такой производительности как на 380. Шкив на компрессоре использовался родной, на двигателе немного побольше, обороты на вале компрессора около 1300 обмин.
Каждый компрессор оснащен обратным клапаном, этот клапан дает возможность вытолкнуть объем воздуха при рабочем ходе поршня и не вернутся назад в цилиндр. При изготовлении самодельных компрессоров это одна из самых больших проблем, найти и приспособить. Я же нашел решение, возможно не идеальное, но довольно простое и не требующее токарных работ, к тому же не вторгаясь в конструкцию двигателя, его можно легко вернуть в обычный рабочий режим.

Для изготовления обратного клапана нам понадобится свеча с этого двигателя, шарик от подшипника, пружина (подбирается экспериментальным образом), металлическая трубка, сварка. Свечу необходимо выбить (удалить изолятор) чтобы осталась только металлическая часть. Далее берем шарик от подшипника подходящего диаметра, тут стоит понимать, что шарик должен плотно закрывать отверстие из цилиндра и не заедать, в то же время быть герметичным. Свечу зажимаем в тиски и несколькими не сильными ударами набиваем седло шарику.

Свеча подготовленная под обратный клапан

Шарик в седле обратного клапана

Пружина в седле

Далее к металлической части свечи привариваем трубку, я использовал поршневой палец от двигателя ВАЗ, лишь прорезал с боку окно для трубки.

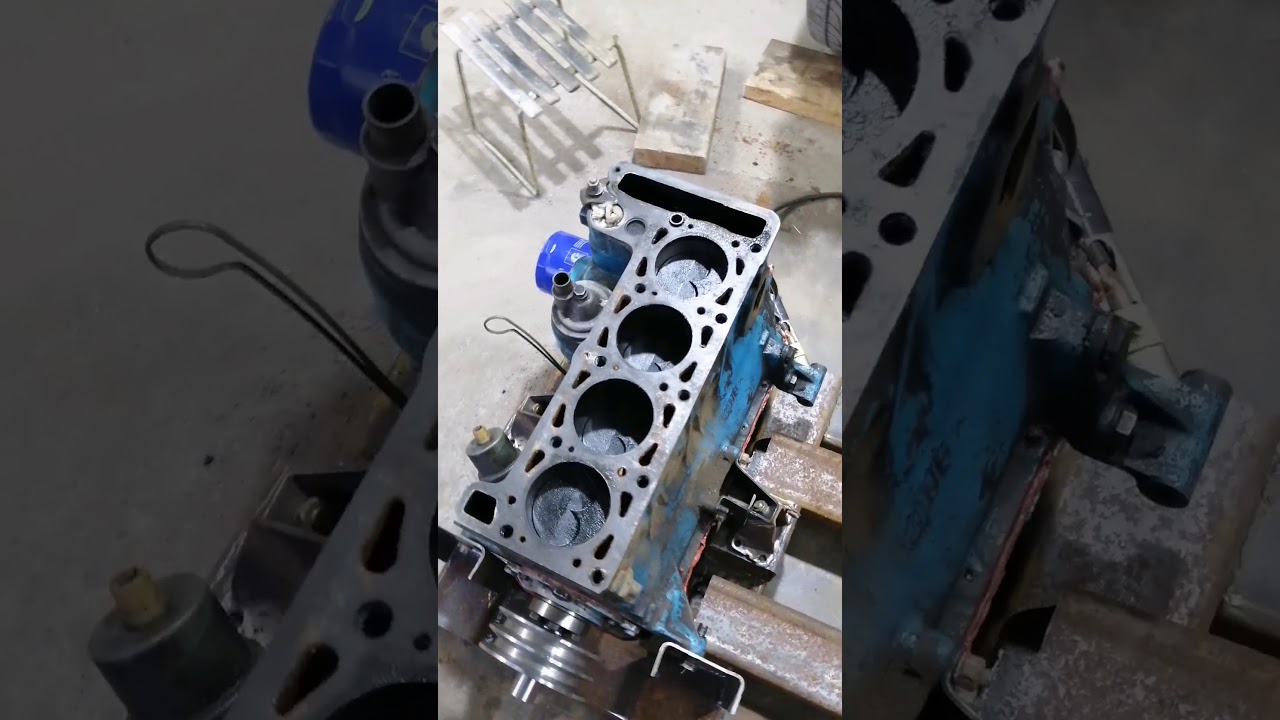

Видео Компрессор из ДВС (ВАЗ-2108). Сборка привода. Do compressor from engine (VAZ-2108). канала ОТК Pictures Industries

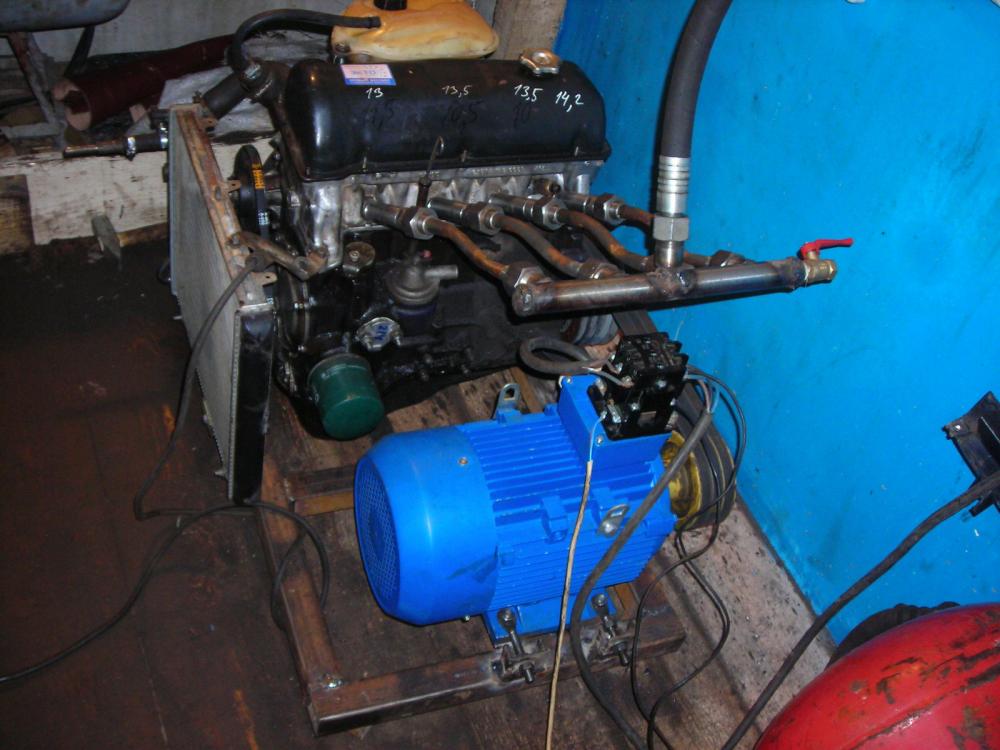

Насмотрелся видео роликов, о том как умельцы переоборудуют, преимущественно валяющиеся под ногами, жигулевские моторы в высокопроизводительные компрессоры.

В основном используют 2 схемы:

1. Оставляют штатную ГБЦ. Выпускные клапана исключают из работы. Впускные — работают. От «4х тактности» избавляются либо увеличением частоты вращения распредвала в 2 раза, либо привариванием еще одного выступа к кулачку распредвала. Вместо свечей — вкручивают нагнетательные клапана. «Лишние» агрегаты ампутируют. Недостатки: наличие камеры сгорания, и широкие фазы газораспределения (впускной клапан открывается раньше и закрывается позже, чем надо) — снижающие КПД компрессора.

2. Выкидывают штатную головку, и изобретают самодельную. Клапана автоматические — либо лепестки, либо пятачки с пружинками. Недостатки: — сложность изготовления корпуса самой головки (куча каналов, в том числе и для охлаждающей жидкости) — сложность изготовления и настройки клапанов, постоянные проблемы с их надежностью и подвисанием

Думал, думал. и вспомнил про дизельный ВАЗ-341, и нарисовался 3 вариант. Клапана у него стоят вертикально, поршня почти плоские, камера сгорания — находится в ГБЦ и ее не проблема «заткнуть». Получаем идеальную степень сжатия для компрессора. Причем, думается, что целиком двигатель не нужен (он не дешевый) — бошка должна идеально накрыть Пятерочный блок, тот который под ремень (кто может подтвердить или опровергнуть эту гипотезу?).

Поскольку 341 выпустили малой партией, цена на них и запчасти — Агонь. Аналогичный дизель есть у тоеты — 1nt. За сколько можно отхватить такой в средней степени ушатаности без навесного оборудования? Давно видел нечто похожее на старенькой Мазде. Какие есть еще варианты (обязательные условия объем 1 — 1,6 литра, форкамера в голове и соответственно плоский поршень)?

Теперь о клапанах. Т.к. фазы все-равно нужно корректировать, считаю необходимо изготовить новый распределительный вал, с 2мя выступами, с тангенциальным профилем — его относительно несложно изготовить на фрезерном станке с делительной головкой.

Вопрос: какого ресурса можно ожидать от распредилительного вала изотовленного из стали 45 без термообработки, если кулачки оставить после черновой обработки, а шейки прошлифовать (частота вращения распредвала 500 — 1500 об/мин)?

Не обязательно покупать компрессор для покрасочных работ или подкачки колёс — вы можете сделать его своими руками из бывших в употреблении деталей и узлов, снятых со старой техники. Мы расскажем вам о конструкциях, которые собираются из подручных материалов.

Для того чтобы смастерить компрессор из деталей и узлов бывших в употреблении, нужно хорошо подготовиться: изучить схему, найти в хозяйстве или докупить некоторые детали. Рассмотрим несколько возможных вариантов для самостоятельного конструирования воздушного компрессора.

Компрессор из огнетушителя с мотором от холодильника

Для создания самодельного компрессора подойдёт огнетушитель ОУ-10 или аналог.

Процедура выполняется поэтапно, ниже подробная инструкция:

Баллон изнутри и снаружи очистить от остатков пенного раствора, грязи, ржавчины и других загрязнений.
В резьбу вставить переходник, монтаж обязательно должен производиться герметично.
К переходнику зафиксировать четверник, резьба внутренняя, размер ¾ дюйма.
В моторе от установки охлаждения следует найти кончик от трубки для залива масла. Окончание откусить бокорезами и заменить масло.
Предыдущую смазку слить в ёмкость с мерными отметками для определения количества масла.
При помощи шприца в электрический мотор ввести новое масло, при расчёте количества добавить 10–12 %.
Маслозаливную трубку снова заглушить, можно сжать концы или вставить болт, обмотанный фум-лентой.
В моторе найти пусковое реле, которое вместе с баллоном установить раме будущего агрегата. В качестве крепежей лучше использовать болты, но стяжки также подойдут.
На трубку для забора воздуха установить фильтр бензинового типа для очистки получаемого воздуха. Установка фильтра подразумевает монтаж резинового переходника.
На магистраль вывода с нагнетателя хомутами закрепить топливный фильтр от дизеля с устройством для отделения влаги. Без фильтрующего элемента в краску попадут капли воды и масла.
К магистрали подключить редуктор для сохранения давления внутри баллона.
За редуктором шланг прикрепляется к четвернику.

Компрессор из огнетушителя с мотором от холодильника

Оставшиеся входы четверника оборудуются манометром и реле для контроля уровня давления.
Для регулировки минимального и максимального давления на баллон устанавливают контрольное реле пружинного типа. Подключают его одним проводом к двигателю, а второй стороной к минусовому проводу сети. Провод для подключения на «плюс» соединяется с кнопкой пуска. Для качественного соединения используют пайку и качественную изоляцию.

Компрессор для покраски авто: как изготовить своими руками

Наиболее востребованным из всех изготавливаемых своими руками компрессоров можно назвать оборудование для покраски автомобиля или любых других деталей и механизмов. Помимо прочного ресивера, здесь потребуется и иной нагнетатель, который будет наполнять ёмкость воздухом значительно быстрее холодильного оборудования. Такой прибор лучше всего изготовить из готового автомобильного компрессора, подключив к нему электродвигатель на 220 или 380 В в качестве привода.

Приобрести можно абсолютно любой компрессор, в зависимости от нуждФОТО: compressortyt.ru

Схема и порядок сборки поршневого компрессора

Если рассматривать схематическое изображение подобного компрессора, то становится ясно, что сверхсложного в нём ничего нет. Главное, это не забыть включить в него фильтр с жёстким корпусом, способным выдержать нагнетаемое давление. Он устанавливается на выходе из ресивера перед шлангом подачи воздуха на краскопульт.

Схема компрессора с небольшими ошибкамиФОТО: samodelkindrug.ru

Многие не понимают назначения этого элемента, считая его совершенно ненужным, однако такое мнение ошибочно. Дело в том, что воздух в ресивере находится в сжатом состоянии, а изменение плотности любого вещества, как известно, изменяет и его температуру. В результате сжатия и последующего высвобождения воздуха и происходящего при этом изменения температур возникает конденсат, который может попасть в краску вместе, что непременно скажется на качестве итогового результата. Фильтр же такую возможность исключает.

Конденсат на окнах возникает также из-за перепада температурФОТО: master-hauze.ru

Нюансы сборки самодельного компрессора для покраски авто

Основная задача здесь – прочность шлангов и плотность соединений. Поэтому рекомендуется использовать для передачи воздуха от нагнетателя к ресиверу и далее к фильтру медные трубки. От фильтра до самого краскопульта оптимальным будет использование кислородного шланга. Он армируется стекловолокном, а потому обладает не только необходимой гибкостью, но и повышенной прочностью.

Чётко видно армирование кислородного шлангаФОТО: sharx.org

Довольно интересен для изготовления компрессора своими руками вариант использования оборудования от автобуса «Икарус» и газового баллона, с которым можно ознакомиться на картинке ниже.

Компрессор от автобуса «Икарус» на ресивере из баллонаФОТО: drive2.ru

Используемые материалы, комплектующие и инструменты

Процесс изготовления компрессора воздушного требует от мастера навыков металлообработки и мастера – сантехники. Для работы понадобился ряд узлов и деталей: новых или бывших в эксплуатации:

Компрессор для грузового автомобиля ЗИЛ-130 или ЗИЛ-131.
Электрический двигатель номинальной мощностью 300 Вт, однофазный, напряжение 220 В.
Большой и маленький шкивы.
Ресивер: стальной баллон.
Автоматика управления китайского производства ос манометрами.
Арматура водопроводная: цанговые тройники, угольники и обратный клапан.
Трубы профильные стальные, металлопластиковые и пластиковые.

Для выполнения работ потребуется слесарный инструмент, дрель с набором сверл и электросварка. Выполнение части операций, например, расточка шкива заказывается в специализированной мастерской.

Самодельная установка для аэрографии – нюансы работы и уход

Проблематично выполнить аэрографию на автомобильном кузове, если отсутствует опыт работы с прибором

Важно тщательно разобраться, как пользоваться аэрографом. Желательно потренироваться на листе металла, отработать технику на горизонтальных линиях, а затем приступить к изогнутым полосам и окружностям

Следует запомнить следующие правила работы:

насыщенность рисунка и толщина штрихов определяется расстоянием от сопла до поверхности. С увеличением расстояния возрастает ширина линии;
перпендикулярное расположение оси рабочего инструмента к поверхности предохранит разбрызгивание краски и обеспечит четкость рисунка;
плотность штрихов и их насыщенность определяется продолжительностью нахождения устройства над зоной окрашивания.

Популярные статьи Валентинка с вкусным содержанием

Помните, что важно не спеша перемещать рукой аэрограф. Это позволит выполнить рисунок без подтеков, а также избавиться от неокрашенных участков и пятен

Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе

При выполнении художественных работ не должно быть сквозняка или ветра

Для обеспечения долговечности устройства необходимо ополаскивать сопло в растворителе. При выполнении художественных работ не должно быть сквозняка или ветра.

Соблюдение простых правил позволит овладеть художественной росписью, разновидностью которой является аэрография. Освоить это искусство по силам каждому. Достаточно «набить руку» и ваш автомобиль будет всегда выделяться из общего потока машин оригинальным рисунком!

Применение компрессора ЗАЗ в повседневной жизни

Компрессор, сделанный из двигателя ЗАЗ, может иметь различные применения в повседневной жизни. Он может быть использован для различных задач, связанных с подачей сжатого воздуха.

Накачивание шин

Одним из основных способов применения компрессора ЗАЗ является накачивание шин. Компрессор может быть подключен к шинам автомобиля и использован для быстрого и удобного накачивания шин до требуемого давления.

Применение в гараже

Компрессор ЗАЗ может быть полезен в гараже для выполнения различных задач. Например, он может использоваться для подачи сжатого воздуха в пневматические инструменты, такие как пневмогайковерт или пневмодрель, для выполняем технические работы с большей точностью и легкостью.

Кроме того, с помощью компрессора ЗАЗ можно также очищать рабочее пространство от пыли и грязи, используя сжатый воздух в сочетании со специальными насадками и инструментами.

Другие возможные применения компрессора ЗАЗ в повседневной жизни включают использование его для накачивания надувных матрасов, игрушек и других предметов, а также для смазки механизмов и консервации оборудования.

В итоге, компрессор ЗАЗ представляет собой полезный и многофункциональный инструмент, который может быть использован в различных ситуациях для упрощения выполнения различных задач.

Как сделать компрессор из пылесоса: возможно ли это

Многие начинающие мастера, впервые услышав о возможности изготовления компрессора из старого пылесоса, начинают задавать вопросы о том, каким образом к нему подключается ресивер. Однако это всё из серии «слышал звон, да не знает где он». Дело в том, что название «компрессор» к подобному устройству отнести сложно. Скорее, это пульверизатор, от которого многого ждать не стоит. Хотя, если говорить о возможности побелить стены в погребе или иных подобных работах, это приспособление может значительно облегчить работу. Такие насадки, которые надевались на обычную стеклянную банку, шли в комплекте с советскими пылесосами, а сейчас их намного легче заказать на китайских ресурсах или приобрести с рук, чем изготавливать самостоятельно.

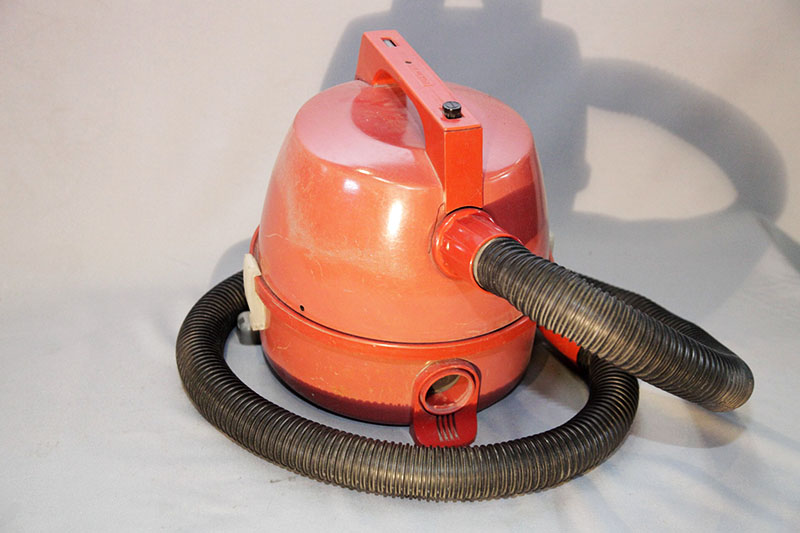

С такими пылесосами насадка-пульверизатор шла в комплектеФОТО: film.uaИменно так и выглядела насадка, которая надевалась на стеклянную банкуФОТО: starina.ru

Уход и обслуживание компрессора ЗАЗ

Для эффективной работы компрессора ЗАЗ необходимо следить за его состоянием и проводить регулярное обслуживание. Ниже представлены основные шаги по уходу за компрессором ЗАЗ:

Регулярная проверка: Периодически осматривайте компрессор, чтобы обнаружить возможные повреждения, износ или выход из строя каких-либо деталей

Обратите внимание на состояние ремней, штанг и переходных пластин. Если заметите какие-либо проблемы, немедленно принимайте меры для их устранения.

Смазка: Регулярно проводите смазку компрессора специальной смазкой

Это поможет уменьшить износ деталей и обеспечить бесперебойную работу компрессора.

Чистка фильтров: Проверяйте состояние и чистку воздушных фильтров. Засоренные фильтры могут привести к снижению производительности компрессора и повышению расхода топлива.

Правильное подключение: Обратите внимание на правильное подключение компрессора ЗАЗ к двигателю и другим системам автомобиля. Некорректное подключение может привести к поломке компрессора.

Регулярная замена расходных материалов: В зависимости от эксплуатационных условий и интенсивности использования компрессора, обязательно заменяйте расходные материалы, такие как ремни и фильтры, в соответствии с рекомендациями производителя.

Проведение технического обслуживания: Рекомендуется периодически проводить техническое обслуживание компрессора ЗАЗ у специалистов. Они проведут проверку состояния и исправность компрессора, а также выполнение необходимых ремонтных и заменных работ.

Соблюдение данных рекомендаций поможет сохранить хорошую производительность компрессора ЗАЗ и увеличить его срок службы. Регулярный уход и обслуживание позволят избежать возможных поломок и проблем в работе компрессора ЗАЗ, а также сэкономить время и деньги на его дальнейшей эксплуатации.

Синхронный или асинхронный?

Как показывает опыт, для использования в составе компрессорных установок наилучшим образом подходят синхронные электродвигатели. Этому есть несколько причин:

при одинаковых габаритных размерах синхронные двигатели мощнее асинхронных;
при увеличении нагрузки на вал обороты синхронного привода не падают, что позволяет поддерживать высокую производительность компрессора;
КПД синхронных электродвигателей на несколько процентов выше, чем асинхронных, что объясняется использованием постоянных магнитов и наличием увеличенного воздушного зазора;
возможность работы с коэффициентом мощности вплоть до cosφ=1;
при аварийном падении напряжения двигатель сохраняет высокую перегрузочную способность и продолжает надежно работать;
при эксплуатации в режиме перевозбуждения синхронные электродвигатели отдают в электросеть реактивную мощность, что сводит к минимуму потери и падения напряжения в ней.

Однако, несмотря на все эти достоинства, синхронные двигатели применяются сравнительно редко, поскольку имеют целый ряд существенных недостатков:

сложная конструкция, снижающая надежность;
сложная схема запуска, увеличивающая стоимость компрессора и затраты на его обслуживание;
сложная система управления оборотами, не позволяющая в полной мере применять плавный пуск и регулировку давления компрессора путем изменения скорости;
сравнительно высокая стоимость.

Перечисленные недостатки синхронных агрегаты перевешивают их преимущества, поэтому в компрессорах используются надежные, дешевые асинхронные двигатели. О них и пойдет речь ниже.

Простой вариант агрегата из огнетушителя/газового баллона

Сделать компрессор своими руками с использованием в качестве накопительной емкости для воздуха огнетушителя или газового баллона достаточно просто. Например, сам компрессорный блок, если требуется сделать мощный агрегат, можно взять из зиловского компрессора. Но сначала его нужно немного доработать.

Просверлите одно отверстие в стенке компрессора, через которое будет заливаться масло в картер. С какой стороны вы это сделаете, не имеет значения. Главное, чтобы оно располагалось ниже оси коленвала приблизительно на 10 мм. В этом отверстии нарезается резьба М8 под пробку.
К крышке, закрывающей задний подшипник, подсоединяется штуцер. На него одевается маслостойкий шланг, который будет соединяться с системой смазки в виде расширительного бачка (можно взять бак для тормозной жидкости от авто), установленного на уровне цилиндров.
Чтобы во время работы агрегата излишки масла могли попадать в расширительный бачок, следует убрать клапан (7) масляной магистрали (см. рис. ниже), находящийся под крышкой подшипника.
Далее, следует просверлить отверстия в шатунах и вкладышах, как показано на следующем рисунке.

Следует просверлить по 2 отверстия в каждом шатуне (в собранном виде, вместе с вкладышами) и по 1 отверстию в каждой крышке шатунов.

При работе агрегата масло, находящееся в картере, будет поступать через данные отверстия к вкладышам и уменьшать трение между ними и коленвалом.

Далее, к компрессору подсоединяется ресивер и обвязка с автоматикой. Как ее сделать, было рассмотрено в предыдущем пункте.

Если взять для ресивера огнетушитель, то сначала нужно извлечь из него все лишние детали, оставив лишь саму емкость и крышку.

В чугунной крышке следует нарезать резьбу ¼ дюйма. Также под чугунную крышку необходимо проложить резиновую прокладку, если ее там не было, и закрутить крышку, применив для герметизации резьбы фум-ленту.

Далее, следует ввинтить в крышку переходник с 1/4НР на 1/2НР и установить крестовину.

Действия по соединению всех элементов обвязки были описаны в начале статьи. Но, поскольку данный агрегат сделан из компрессора ЗИЛ 130, и является более мощным, чем ранее рассматриваемый, то потребуется установка предохранительного (аварийного) клапана. Он сбросит излишек давления, если по каким-либо причинам не сработает автоматика.

Также можно сделать компрессор из газового баллона. Но сначала из баллона нужно выпустить газ, после чего скрутить вентиль. Далее, нужно полностью заполнить баллон водой для удаления остатков газа. Баллон следует промыть водой несколько раз и, по возможности, высушить. Обычно под баллон устанавливают газовую горелку и выпаривают из емкости всю влагу.

В отверстие, где был размещен вентиль, вкручивается футорка, а в нее — крестовина, к которой крепится автоматика и вся обвязка. В нижней части баллона необходимо просверлить отверстие и приварить к нему штуцер для слива конденсата. На штуцер можно установить обычный водопроводный кран.

Для закрепления на ресивере двигателя и компрессорного блока изготавливается рама из металлического уголка. Предварительно к баллону привариваются крепежные болты. К ним и будет крепиться рама (см. фото. ниже).

Также самому сделать компрессор для накачки шин можно из бензопилы, которая не подлежит ремонту. Аппарат делается из двигателя, то есть из поршневого блока: выходной шланг подсоединяется через обратный клапан вместо свечи зажигания, а отверстие для выхлопных газов перекрывается. Для вращения коленвала можно использовать либо электродвигатель, либо обычную электродрель.

Как сделать компрессор из жигулевского двигателя

Компрессор vs турбо | Автор темы: Егор

Основное оборудование

Рабочий процесс

Разборка мотора ЗАЗ

Важные подробности при разборке мотора ЗАЗ:
